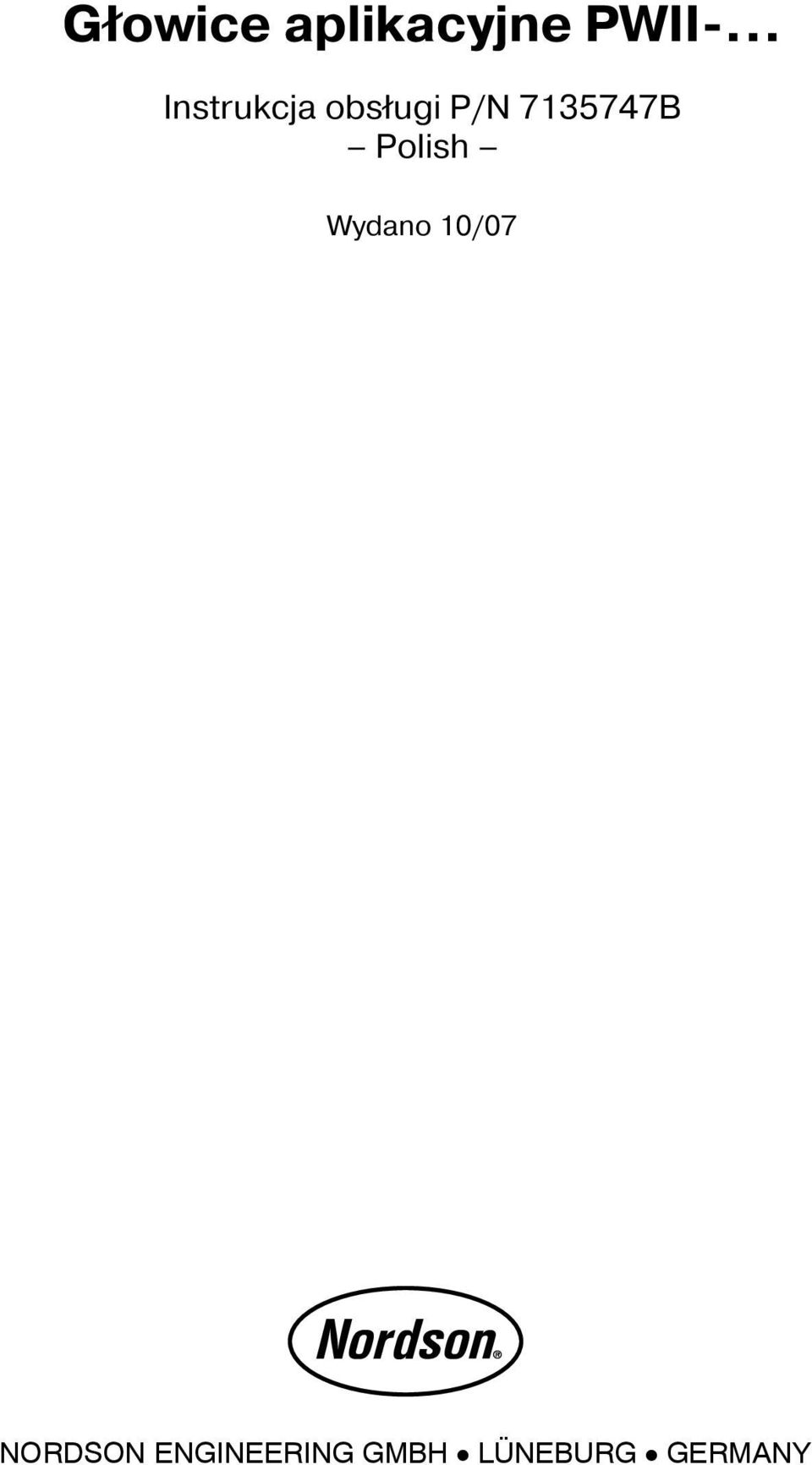

1 G³owice aplikacyjne Instrukcja obs³ugi Polish Wydano 10/07 NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

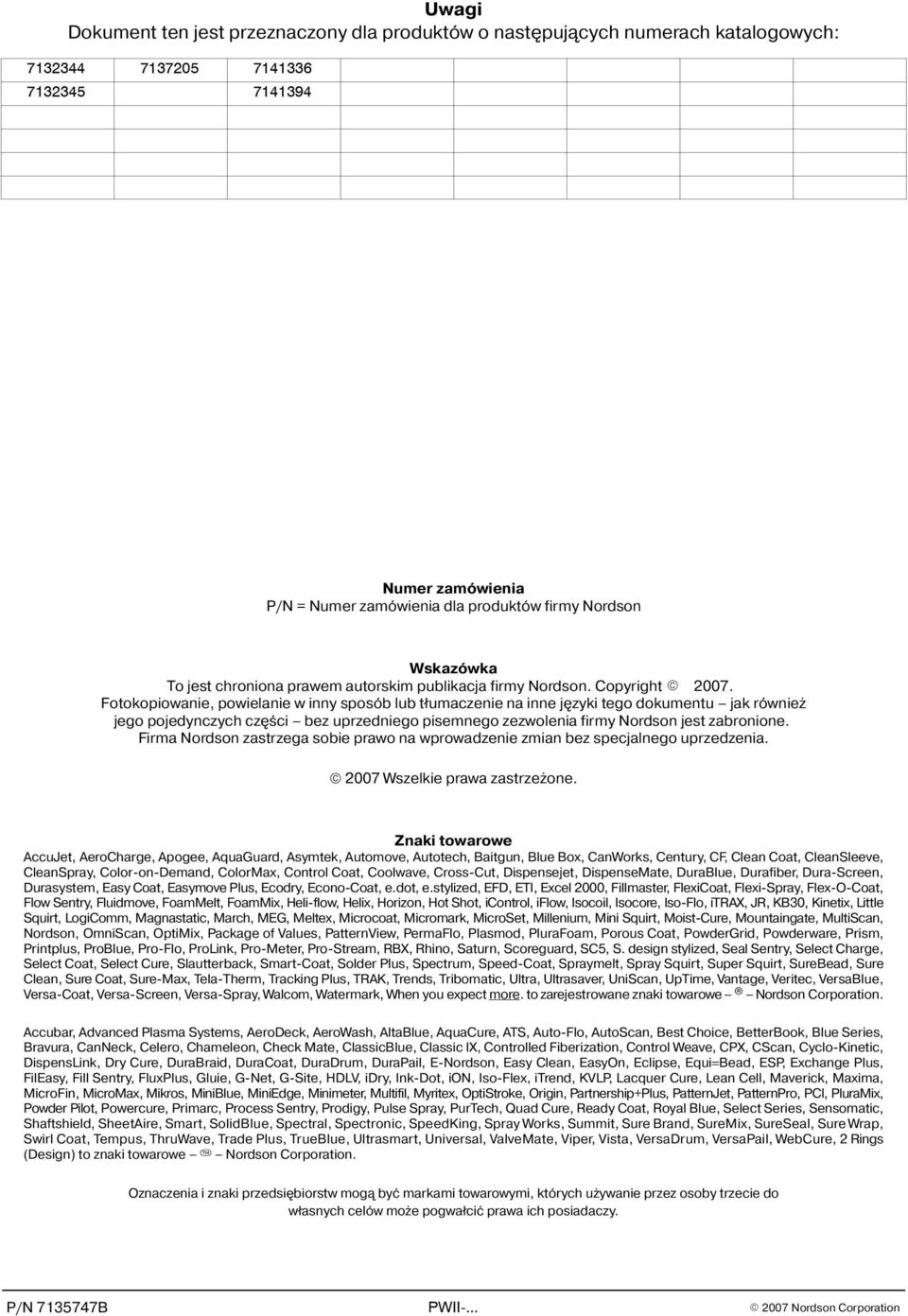

2 Uwagi Dokument ten jest przeznaczony dla produktów o nastêpuj¹cych numerach katalogowych: Numer zamówienia P/N = Numer zamówienia dla produktów firmy Nordson Wskazówka To jest chroniona prawem autorskim publikacja firmy Nordson. Copyright Fotokopiowanie, powielanie w inny sposób lub t³umaczenie na inne jêzyki tego dokumentu jak równie jego pojedynczych czêœci bez uprzedniego pisemnego zezwolenia firmy Nordson jest zabronione. Firma Nordson zastrzega sobie prawo na wprowadzenie zmian bez specjalnego uprzedzenia Wszelkie prawa zastrze one. Znaki towarowe AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CanWorks, Century, CF, Clean Coat, CleanSleeve, CleanSpray, Color-on-Demand, ColorMax, Control Coat, Coolwave, Cross-Cut, Dispensejet, DispenseMate, DuraBlue, Durafiber, Dura-Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo-Coat, e.dot, e.stylized, EFD, ETI, Excel 2000, Fillmaster, FlexiCoat, Flexi-Spray, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Heli-flow, Helix, Horizon, Hot Shot, icontrol, iflow, Isocoil, Isocore, Iso-Flo, itrax, JR, KB30, Kinetix, Little Squirt, LogiComm, Magnastatic, March, MEG, Meltex, Microcoat, Micromark, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, PatternView, PermaFlo, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, Printplus, ProBlue, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, SC5, S. design stylized, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure-Max, Tela-Therm, Tracking Plus, TRAK, Trends, Tribomatic, Ultra, Ultrasaver, UniScan, UpTime, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark, When you expect more. to zarejestrowane znaki towarowe Nordson Corporation. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AquaCure, ATS, Auto-Flo, AutoScan, Best Choice, BetterBook, Blue Series, Bravura, CanNeck, Celero, Chameleon, Check Mate, ClassicBlue, Classic IX, Controlled Fiberization, Control Weave, CPX, CScan, Cyclo-Kinetic, DispensLink, Dry Cure, DuraBraid, DuraCoat, DuraDrum, DuraPail, E-Nordson, Easy Clean, EasyOn, Eclipse, Equi=Bead, ESP, Exchange Plus, FilEasy, Fill Sentry, FluxPlus, Gluie, G-Net, G-Site, HDLV, idry, Ink-Dot, ion, Iso-Flex, itrend, KVLP, Lacquer Cure, Lean Cell, Maverick, Maxima, MicroFin, MicroMax, Mikros, MiniBlue, MiniEdge, Minimeter, Multifil, Myritex, OptiStroke, Origin, Partnership+Plus, PatternJet, PatternPro, PCI, PluraMix, Powder Pilot, Powercure, Primarc, Process Sentry, Prodigy, Pulse Spray, PurTech, Quad Cure, Ready Coat, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureMix, SureSeal, Sure Wrap, Swirl Coat, Tempus, ThruWave, Trade Plus, TrueBlue, Ultrasmart, Universal, ValveMate, Viper, Vista, VersaDrum, VersaPail, WebCure, 2 Rings (Design) to znaki towarowe Nordson Corporation. Oznaczenia i znaki przedsiêbiorstw mog¹ byæ markami towarowymi, których u ywanie przez osoby trzecie do w³asnych celów mo e pogwa³ciæ prawa ich posiadaczy.

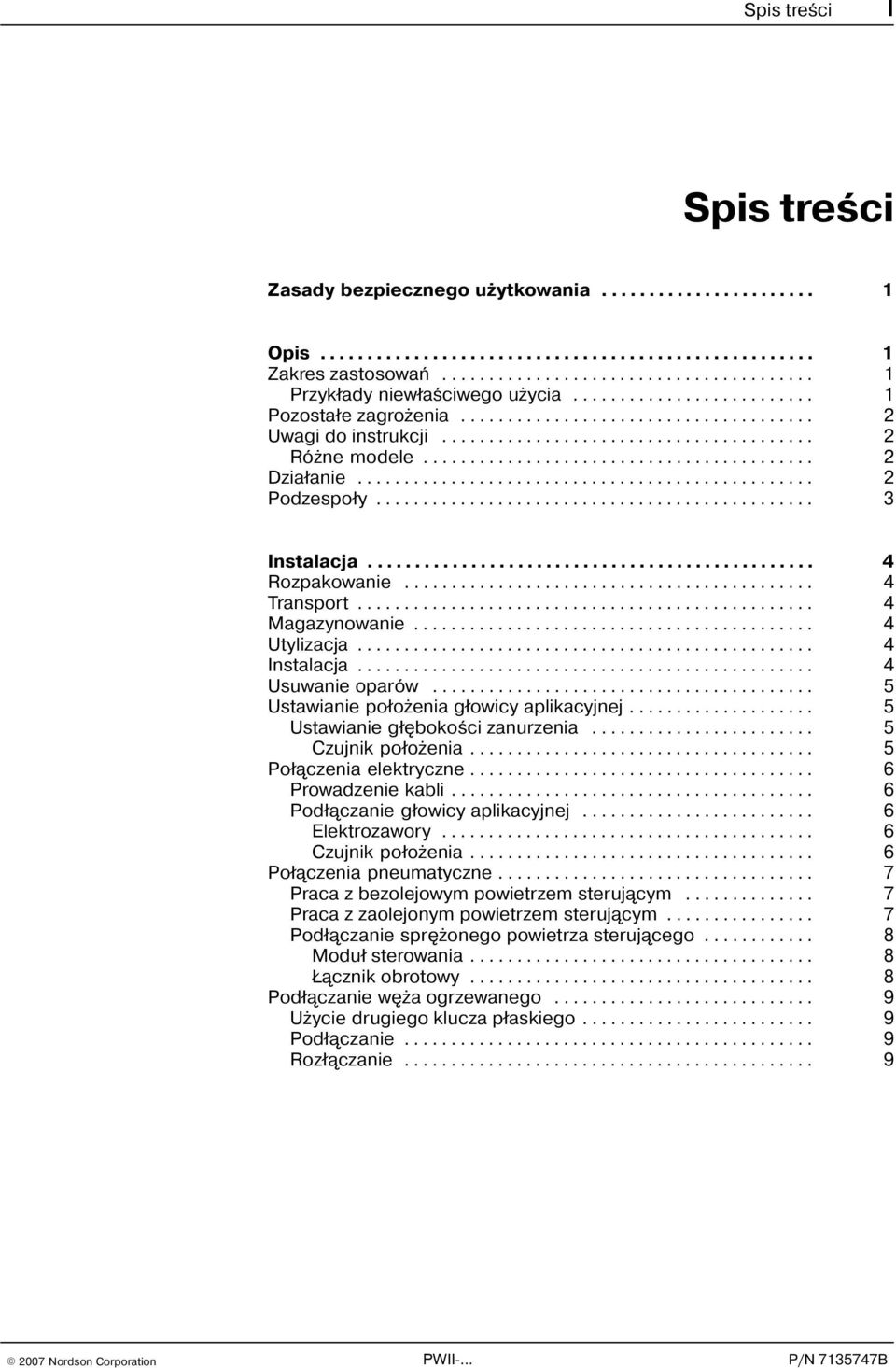

3 Spis treœci I Spis treœci Zasady bezpiecznego u ytkowania Opis Zakres zastosowañ Przyk³ady niew³aœciwego u ycia Pozosta³e zagro enia Uwagi do instrukcji Ró ne modele Dzia³anie Podzespo³y Instalacja Rozpakowanie Transport Magazynowanie Utylizacja Instalacja Usuwanie oparów Ustawianie po³o enia g³owicy aplikacyjnej Ustawianie g³êbokoœci zanurzenia Czujnik po³o enia Po³¹czenia elektryczne Prowadzenie kabli Pod³¹czanie g³owicy aplikacyjnej Elektrozawory Czujnik po³o enia Po³¹czenia pneumatyczne Praca z bezolejowym powietrzem steruj¹cym Praca z zaolejonym powietrzem steruj¹cym Pod³¹czanie sprê onego powietrza steruj¹cego Modu³ sterowania ¹cznik obrotowy Pod³¹czanie wê a ogrzewanego U ycie drugiego klucza p³askiego Pod³¹czanie Roz³¹czanie

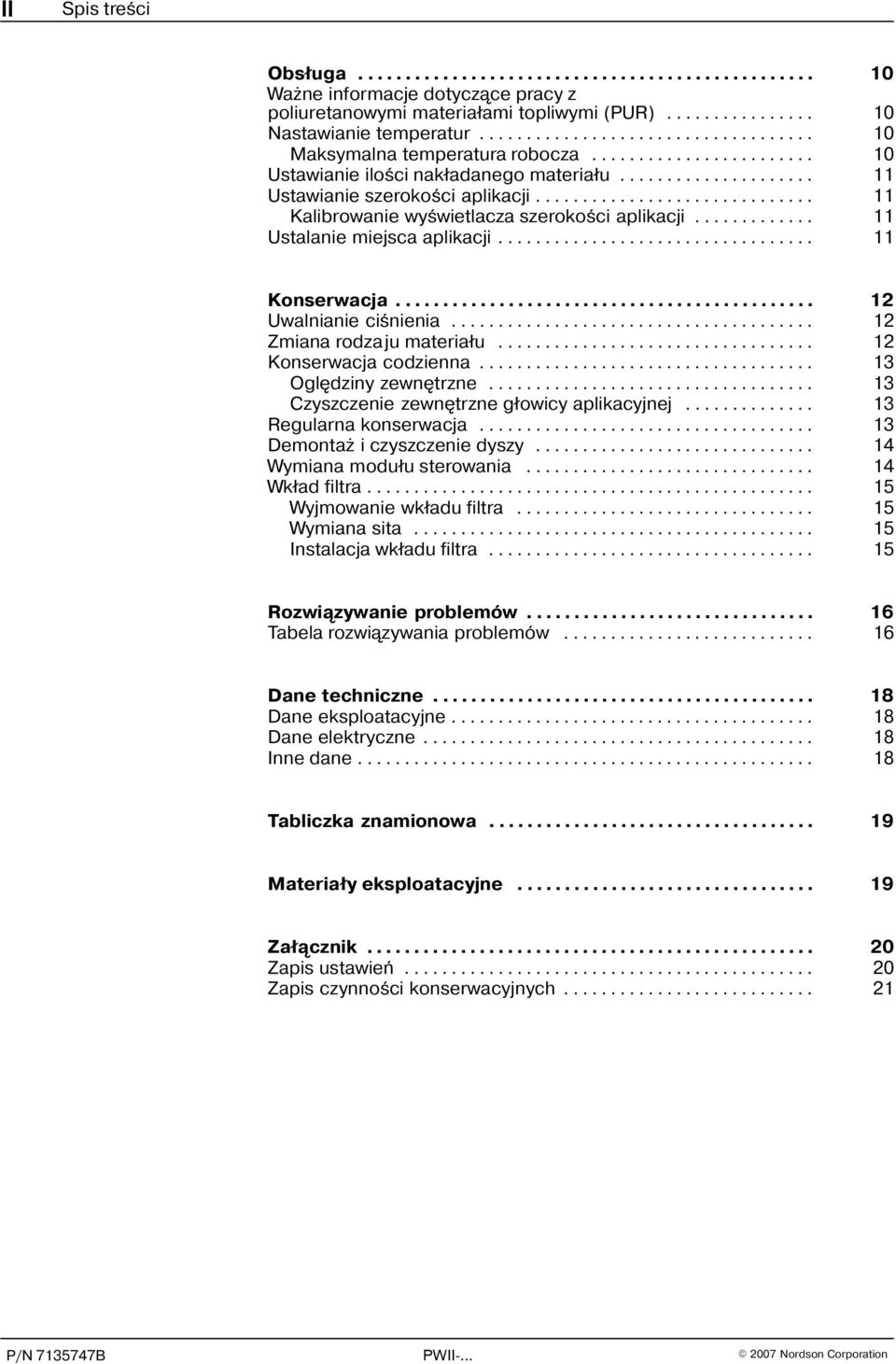

4 II Spis treœci Obs³uga Wa ne informacje dotycz¹ce pracy z poliuretanowymi materia³ami topliwymi (PUR) Nastawianie temperatur Maksymalna temperatura robocza Ustawianie iloœci nak³adanego materia³u Ustawianie szerokoœci aplikacji Kalibrowanie wyœwietlacza szerokoœci aplikacji Ustalanie miejsca aplikacji Konserwacja Uwalnianie ciœnienia Zmiana rodzaju materia³u Konserwacja codzienna Oglêdziny zewnêtrzne Czyszczenie zewnêtrzne g³owicy aplikacyjnej Regularna konserwacja Demonta i czyszczenie dyszy Wymiana modu³u sterowania Wk³ad filtra Wyjmowanie wk³adu filtra Wymiana sita Instalacja wk³adu filtra Rozwi¹zywanie problemów Tabela rozwi¹zywania problemów Dane techniczne Dane eksploatacyjne Dane elektryczne Inne dane Tabliczka znamionowa Materia³y eksploatacyjne Za³¹cznik Zapis ustawieñ Zapis czynnoœci konserwacyjnych

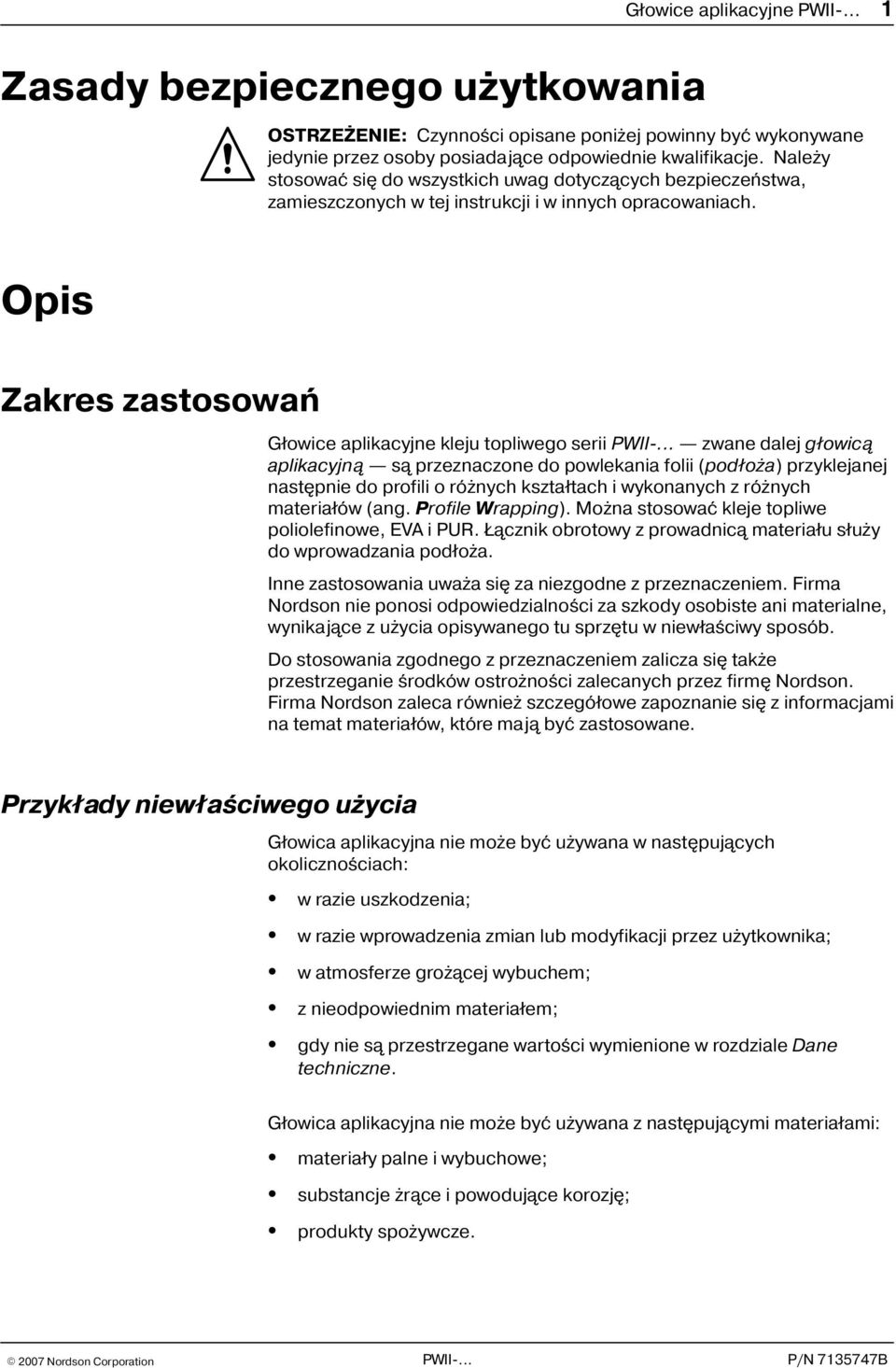

5 G³owice aplikacyjne 1 Zasady bezpiecznego u ytkowania OSTRZEENIE: Czynnoœci opisane poni ej powinny byæ wykonywane jedynie przez osoby posiadaj¹ce odpowiednie kwalifikacje. Nale y stosowaæ siê do wszystkich uwag dotycz¹cych bezpieczeñstwa, zamieszczonych w tej instrukcji i w innych opracowaniach. Opis Zakres zastosowañ G³owice aplikacyjne kleju topliwego serii zwane dalej g³owic¹ aplikacyjn¹ s¹ przeznaczone do powlekania folii (pod³o a) przyklejanej nastêpnie do profili o ró nych kszta³tach i wykonanych z ró nych materia³ów (ang. Profile Wrapping). Mo na stosowaæ kleje topliwe poliolefinowe, EVA i PUR. ¹cznik obrotowy z prowadnic¹ materia³u s³u y do wprowadzania pod³o a. Inne zastosowania uwa a siê za niezgodne z przeznaczeniem. Firma Nordson nie ponosi odpowiedzialnoœci za szkody osobiste ani materialne, wynikaj¹ce z u ycia opisywanego tu sprzêtu w niew³aœciwy sposób. Do stosowania zgodnego z przeznaczeniem zalicza siê tak e przestrzeganie œrodków ostro noœci zalecanych przez firmê Nordson. Firma Nordson zaleca równie szczegó³owe zapoznanie siê z informacjami na temat materia³ów, które maj¹ byæ zastosowane. Przyk³ady niew³aœciwego u ycia G³owica aplikacyjna nie mo e byæ u ywana w nastêpuj¹cych okolicznoœciach: w razie uszkodzenia; w razie wprowadzenia zmian lub modyfikacji przez u ytkownika; w atmosferze gro ¹cej wybuchem; z nieodpowiednim materia³em; gdy nie s¹ przestrzegane wartoœci wymienione w rozdziale Dane techniczne. G³owica aplikacyjna nie mo e byæ u ywana z nastêpuj¹cymi materia³ami: materia³y palne i wybuchowe; substancje r¹ce i powoduj¹ce korozjê; produkty spo ywcze.

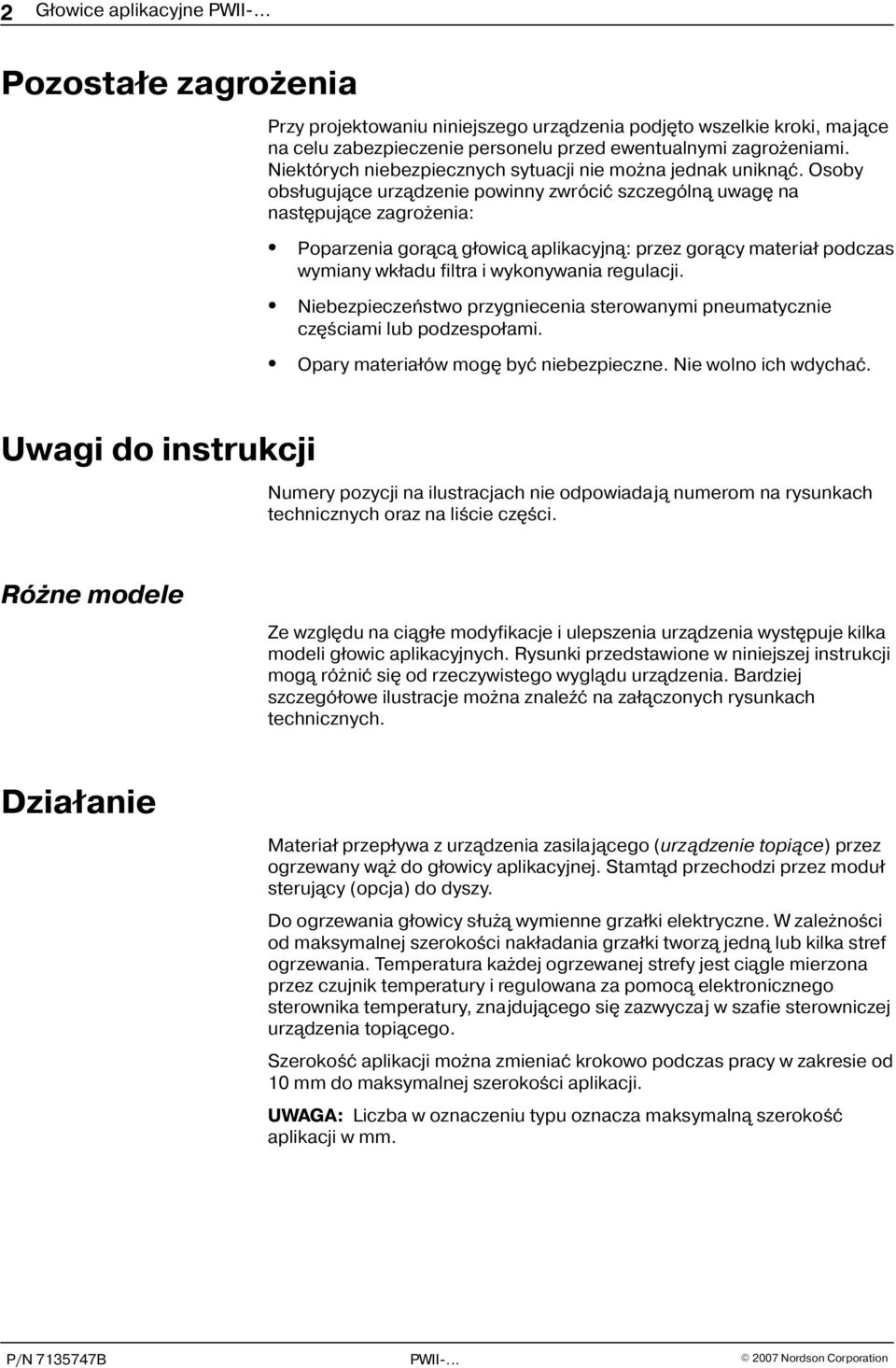

6 2 G³owice aplikacyjne Pozosta³e zagro enia Przy projektowaniu niniejszego urz¹dzenia podjêto wszelkie kroki, maj¹ce na celu zabezpieczenie personelu przed ewentualnymi zagro eniami. Niektórych niebezpiecznych sytuacji nie mo na jednak unikn¹æ. Osoby obs³uguj¹ce urz¹dzenie powinny zwróciæ szczególn¹ uwagê na nastêpuj¹ce zagro enia: Poparzenia gor¹c¹ g³owic¹ aplikacyjn¹: przez gor¹cy materia³ podczas wymiany wk³adu filtra i wykonywania regulacji. Niebezpieczeñstwo przygniecenia sterowanymi pneumatycznie czêœciami lub podzespo³ami. Opary materia³ów mogê byæ niebezpieczne. Nie wolno ich wdychaæ. Uwagi do instrukcji Numery pozycji na ilustracjach nie odpowiadaj¹ numerom na rysunkach technicznych oraz na liœcie czêœci. Ró ne modele Ze wzglêdu na ci¹g³e modyfikacje i ulepszenia urz¹dzenia wystêpuje kilka modeli g³owic aplikacyjnych. Rysunki przedstawione w niniejszej instrukcji mog¹ ró niæ siê od rzeczywistego wygl¹du urz¹dzenia. Bardziej szczegó³owe ilustracje mo na znaleˇæ na za³¹czonych rysunkach technicznych. Dzia³anie Materia³ przep³ywa z urz¹dzenia zasilaj¹cego (urz¹dzenie topi¹ce) przez ogrzewany w¹ do g³owicy aplikacyjnej. Stamt¹d przechodzi przez modu³ steruj¹cy (opcja) do dyszy. Do ogrzewania g³owicy s³u ¹ wymienne grza³ki elektryczne. W zale noœci od maksymalnej szerokoœci nak³adania grza³ki tworz¹ jedn¹ lub kilka stref ogrzewania. Temperatura ka dej ogrzewanej strefy jest ci¹gle mierzona przez czujnik temperatury i regulowana za pomoc¹ elektronicznego sterownika temperatury, znajduj¹cego siê zazwyczaj w szafie sterowniczej urz¹dzenia topi¹cego. Szerokoœæ aplikacji mo na zmieniaæ krokowo podczas pracy w zakresie od 10 mm do maksymalnej szerokoœci aplikacji. UWAGA: Liczba w oznaczeniu typu oznacza maksymaln¹ szerokoœæ aplikacji w mm.

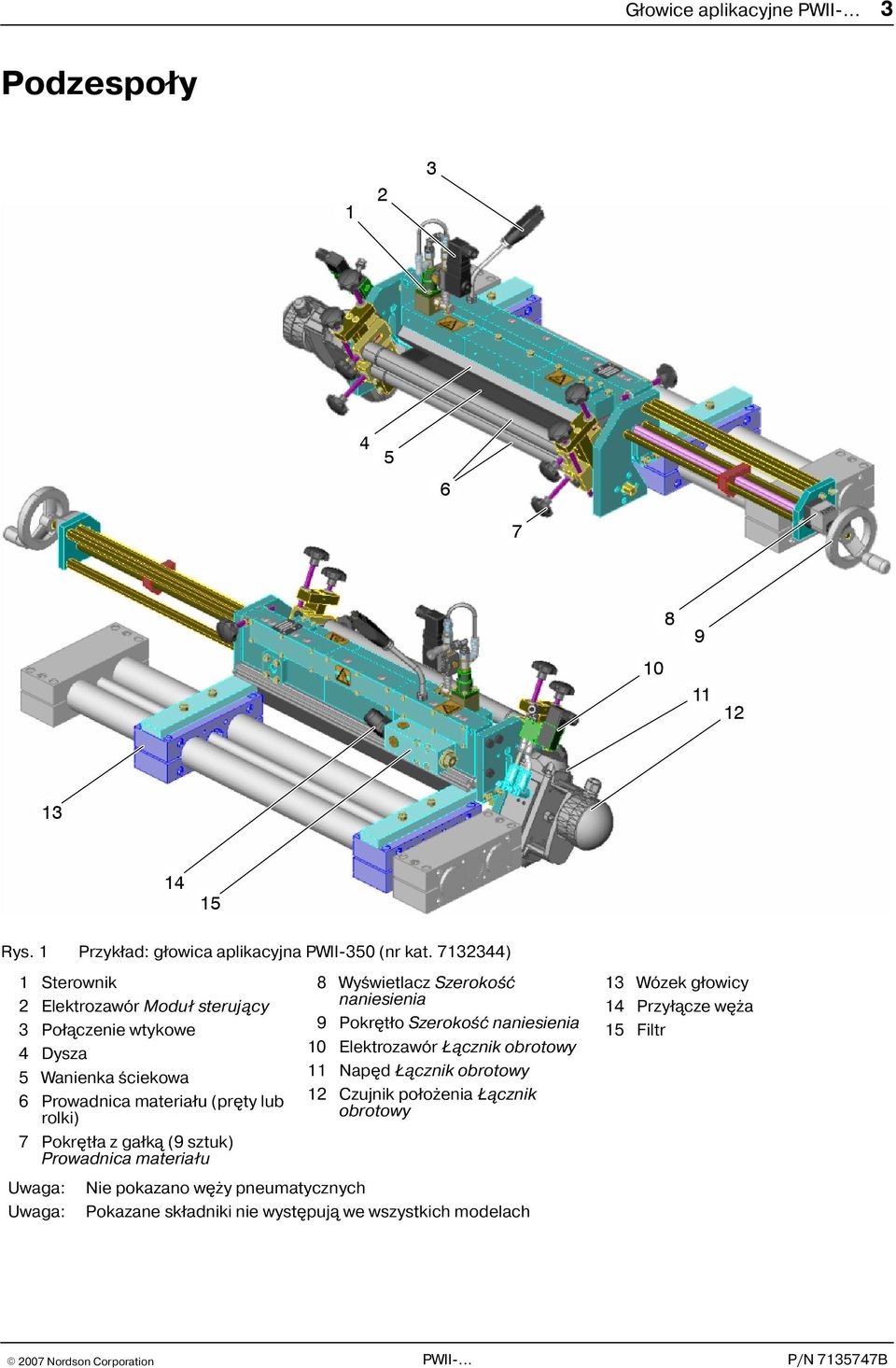

7 G³owice aplikacyjne 3 Podzespo³y Rys. 1 Przyk³ad: g³owica aplikacyjna PWII-350 (nr kat ) 1 Sterownik 2 Elektrozawór Modu³ steruj¹cy 3 Po³¹czenie wtykowe 4 Dysza 5 Wanienka œciekowa 6 Prowadnica materia³u (prêty lub rolki) 7 Pokrêt³a z ga³k¹ (9 sztuk) Prowadnica materia³u 8 Wyœwietlacz Szerokoœæ naniesienia 9 Pokrêt³o Szerokoœæ naniesienia 10 Elektrozawór ¹cznik obrotowy 11 Napêd ¹cznik obrotowy 12 Czujnik po³o enia ¹cznik obrotowy 13 Wózek g³owicy 14 Przy³¹cze wê a 15 Filtr Uwaga: Uwaga: Nie pokazano wê y pneumatycznych Pokazane sk³adniki nie wystêpuj¹ we wszystkich modelach

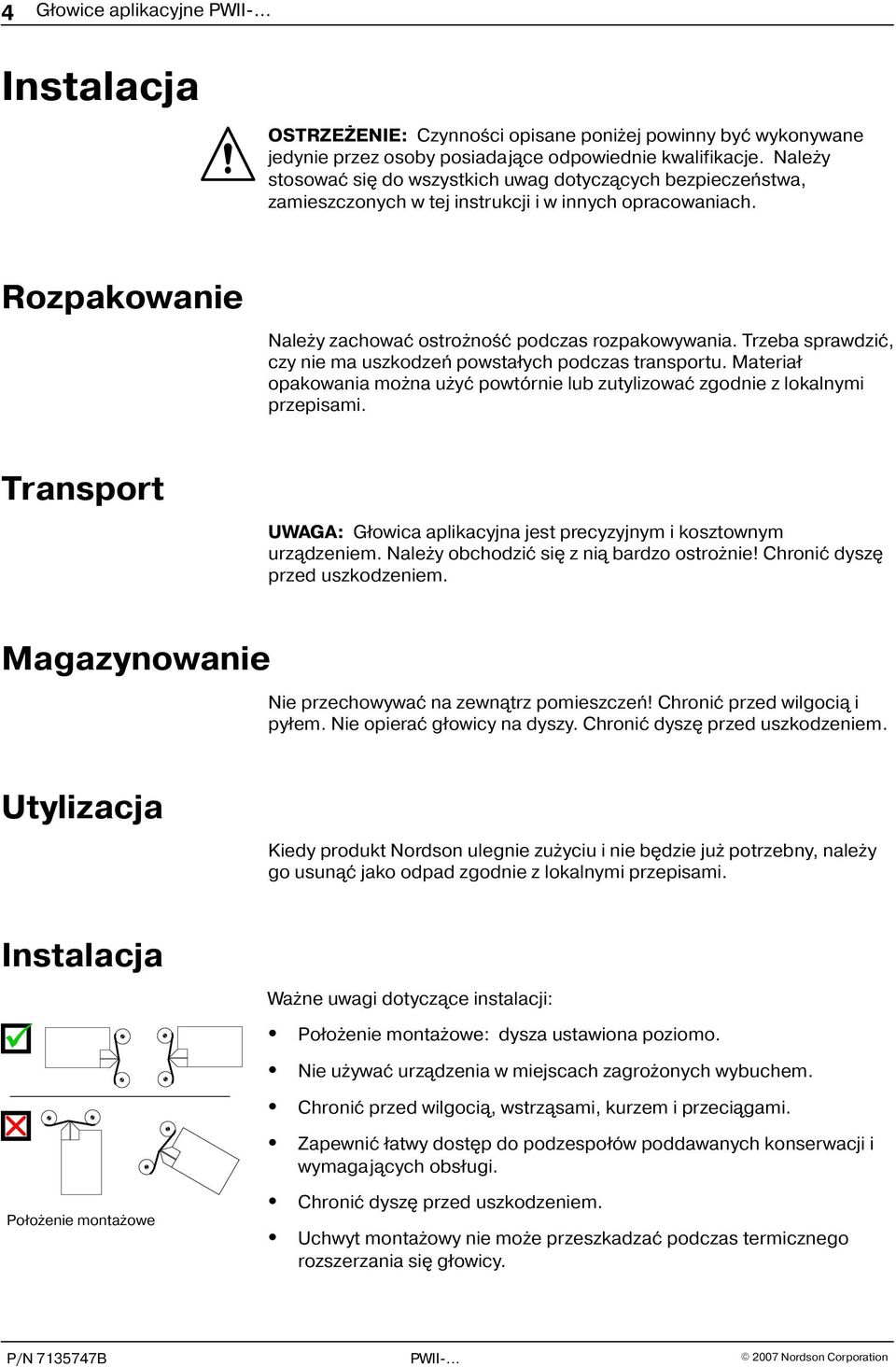

8 4 G³owice aplikacyjne Instalacja OSTRZEENIE: Czynnoœci opisane poni ej powinny byæ wykonywane jedynie przez osoby posiadaj¹ce odpowiednie kwalifikacje. Nale y stosowaæ siê do wszystkich uwag dotycz¹cych bezpieczeñstwa, zamieszczonych w tej instrukcji i w innych opracowaniach. Rozpakowanie Nale y zachowaæ ostro noœæ podczas rozpakowywania. Trzeba sprawdziæ, czy nie ma uszkodzeñ powsta³ych podczas transportu. Materia³ opakowania mo na u yæ powtórnie lub zutylizowaæ zgodnie z lokalnymi przepisami. Transport UWAGA: G³owica aplikacyjna jest precyzyjnym i kosztownym urz¹dzeniem. Nale y obchodziæ siê z ni¹ bardzo ostro nie! Chroniæ dyszê przed uszkodzeniem. Magazynowanie Nie przechowywaæ na zewn¹trz pomieszczeñ! Chroniæ przed wilgoci¹ i py³em. Nie opieraæ g³owicy na dyszy. Chroniæ dyszê przed uszkodzeniem. Utylizacja Kiedy produkt Nordson ulegnie zu yciu i nie bêdzie ju potrzebny, nale y go usun¹æ jako odpad zgodnie z lokalnymi przepisami. Instalacja Po³o enie monta owe Wa ne uwagi dotycz¹ce instalacji: Po³o enie monta owe: dysza ustawiona poziomo. Nie u ywaæ urz¹dzenia w miejscach zagro onych wybuchem. Chroniæ przed wilgoci¹, wstrz¹sami, kurzem i przeci¹gami. Zapewniæ ³atwy dostêp do podzespo³ów poddawanych konserwacji i wymagaj¹cych obs³ugi. Chroniæ dyszê przed uszkodzeniem. Uchwyt monta owy nie mo e przeszkadzaæ podczas termicznego rozszerzania siê g³owicy.

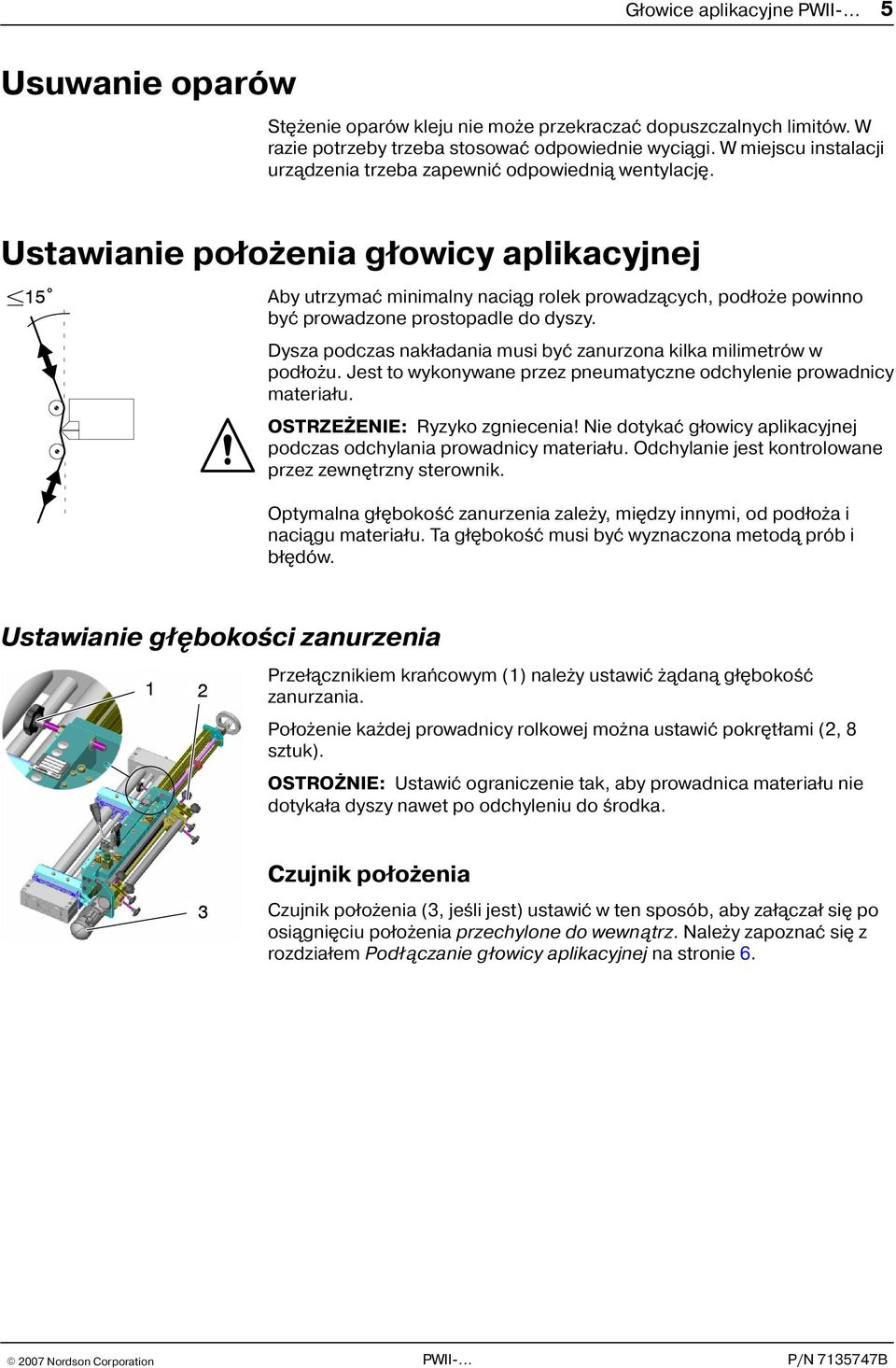

9 G³owice aplikacyjne 5 Usuwanie oparów Stê enie oparów kleju nie mo e przekraczaæ dopuszczalnych limitów. W razie potrzeby trzeba stosowaæ odpowiednie wyci¹gi. W miejscu instalacji urz¹dzenia trzeba zapewniæ odpowiedni¹ wentylacjê. Ustawianie po³o enia g³owicy aplikacyjnej 15 Aby utrzymaæ minimalny naci¹g rolek prowadz¹cych, pod³o e powinno byæ prowadzone prostopadle do dyszy. Dysza podczas nak³adania musi byæ zanurzona kilka milimetrów w pod³o u. Jest to wykonywane przez pneumatyczne odchylenie prowadnicy materia³u. OSTRZEENIE: Ryzyko zgniecenia! Nie dotykaæ g³owicy aplikacyjnej podczas odchylania prowadnicy materia³u. Odchylanie jest kontrolowane przez zewnêtrzny sterownik. Optymalna g³êbokoœæ zanurzenia zale y, miêdzy innymi, od pod³o a i naci¹gu materia³u. Ta g³êbokoœæ musi byæ wyznaczona metod¹ prób i b³êdów. Ustawianie g³êbokoœci zanurzenia 1 2 Prze³¹cznikiem krañcowym (1) nale y ustawiæ ¹dan¹ g³êbokoœæ zanurzania. Po³o enie ka dej prowadnicy rolkowej mo na ustawiæ pokrêt³ami (2, 8 sztuk). OSTRONIE: Ustawiæ ograniczenie tak, aby prowadnica materia³u nie dotyka³a dyszy nawet po odchyleniu do œrodka. 3 Czujnik po³o enia Czujnik po³o enia (3, jeœli jest) ustawiæ w ten sposób, aby za³¹cza³ siê po osi¹gniêciu po³o enia przechylone do wewn¹trz. Nale y zapoznaæ siê z rozdzia³em Pod³¹czanie g³owicy aplikacyjnej na stronie 6.

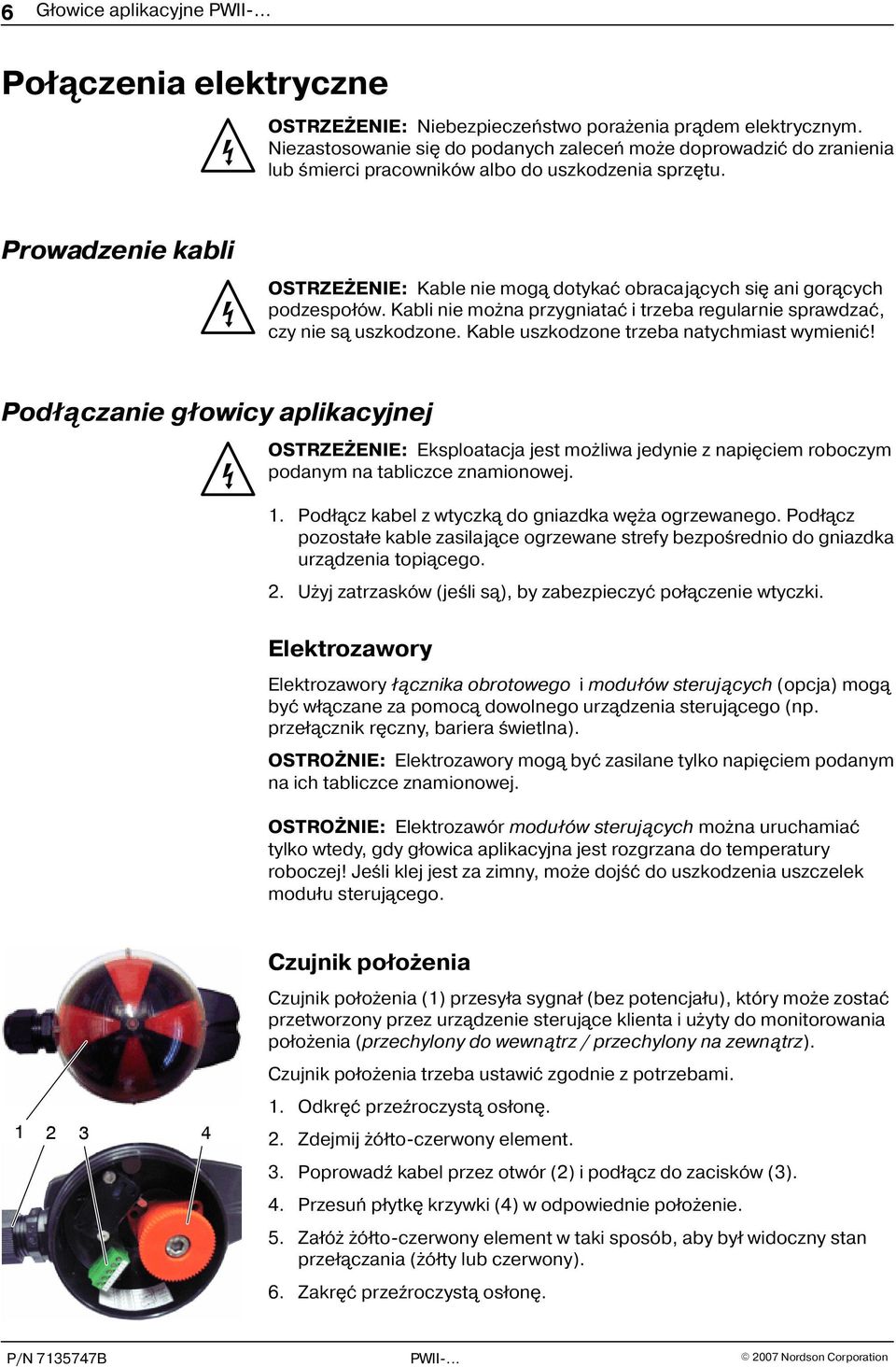

10 6 G³owice aplikacyjne Po³¹czenia elektryczne OSTRZEENIE: Niebezpieczeñstwo pora enia pr¹dem elektrycznym. Niezastosowanie siê do podanych zaleceñ mo e doprowadziæ do zranienia lub œmierci pracowników albo do uszkodzenia sprzêtu. Prowadzenie kabli OSTRZEENIE: Kable nie mog¹ dotykaæ obracaj¹cych siê ani gor¹cych podzespo³ów. Kabli nie mo na przygniataæ i trzeba regularnie sprawdzaæ, czy nie s¹ uszkodzone. Kable uszkodzone trzeba natychmiast wymieniæ! Pod³¹czanie g³owicy aplikacyjnej OSTRZEENIE: Eksploatacja jest mo liwa jedynie z napiêciem roboczym podanym na tabliczce znamionowej. 1. Pod³¹cz kabel z wtyczk¹ do gniazdka wê a ogrzewanego. Pod³¹cz pozosta³e kable zasilaj¹ce ogrzewane strefy bezpoœrednio do gniazdka urz¹dzenia topi¹cego. 2. U yj zatrzasków (jeœli s¹), by zabezpieczyæ po³¹czenie wtyczki. Elektrozawory Elektrozawory ³¹cznika obrotowego i modu³ów steruj¹cych (opcja) mog¹ byæ w³¹czane za pomoc¹ dowolnego urz¹dzenia steruj¹cego (np. prze³¹cznik rêczny, bariera œwietlna). OSTRONIE: Elektrozawory mog¹ byæ zasilane tylko napiêciem podanym na ich tabliczce znamionowej. OSTRONIE: Elektrozawór modu³ów steruj¹cych mo na uruchamiaæ tylko wtedy, gdy g³owica aplikacyjna jest rozgrzana do temperatury roboczej! Jeœli klej jest za zimny, mo e dojœæ do uszkodzenia uszczelek modu³u steruj¹cego Czujnik po³o enia Czujnik po³o enia (1) przesy³a sygna³ (bez potencja³u), który mo e zostaæ przetworzony przez urz¹dzenie steruj¹ce klienta i u yty do monitorowania po³o enia (przechylony do wewn¹trz / przechylony na zewn¹trz). Czujnik po³o enia trzeba ustawiæ zgodnie z potrzebami. 1. Odkrêæ przeˇroczyst¹ os³onê. 2. Zdejmij ó³to-czerwony element. 3. Poprowadˇ kabel przez otwór (2) i pod³¹cz do zacisków (3). 4. Przesuñ p³ytkê krzywki (4) w odpowiednie po³o enie. 5. Za³ó ó³to-czerwony element w taki sposób, aby by³ widoczny stan prze³¹czania ( ó³ty lub czerwony). 6. Zakrêæ przeˇroczyst¹ os³onê.

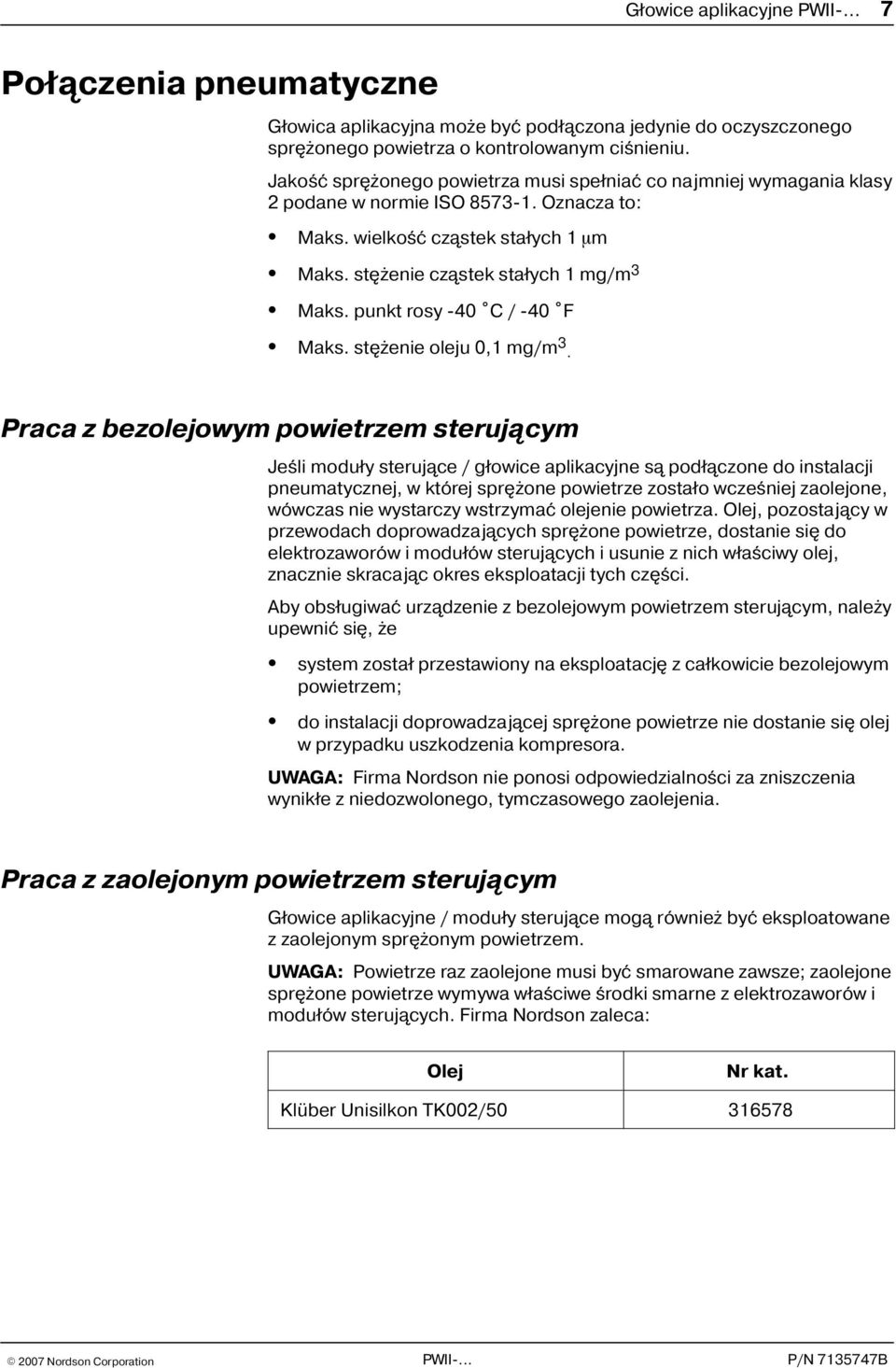

11 G³owice aplikacyjne 7 Po³¹czenia pneumatyczne G³owica aplikacyjna mo e byæ pod³¹czona jedynie do oczyszczonego sprê onego powietrza o kontrolowanym ciœnieniu. Jakoœæ sprê onego powietrza musi spe³niaæ co najmniej wymagania klasy 2 podane w normie ISO Oznacza to: Maks. wielkoœæ cz¹stek sta³ych 1 m Maks. stê enie cz¹stek sta³ych 1 mg/m 3 Maks. punkt rosy 40 C / 40 F Maks. stê enie oleju 0,1 mg/m 3. Praca z bezolejowym powietrzem steruj¹cym Jeœli modu³y steruj¹ce / g³owice aplikacyjne s¹ pod³¹czone do instalacji pneumatycznej, w której sprê one powietrze zosta³o wczeœniej zaolejone, wówczas nie wystarczy wstrzymaæ olejenie powietrza. Olej, pozostaj¹cy w przewodach doprowadzaj¹cych sprê one powietrze, dostanie siê do elektrozaworów i modu³ów steruj¹cych i usunie z nich w³aœciwy olej, znacznie skracaj¹c okres eksploatacji tych czêœci. Aby obs³ugiwaæ urz¹dzenie z bezolejowym powietrzem steruj¹cym, nale y upewniæ siê, e system zosta³ przestawiony na eksploatacjê z ca³kowicie bezolejowym powietrzem; do instalacji doprowadzaj¹cej sprê one powietrze nie dostanie siê olej w przypadku uszkodzenia kompresora. UWAGA: Firma Nordson nie ponosi odpowiedzialnoœci za zniszczenia wynik³e z niedozwolonego, tymczasowego zaolejenia. Praca z zaolejonym powietrzem steruj¹cym G³owice aplikacyjne / modu³y steruj¹ce mog¹ równie byæ eksploatowane z zaolejonym sprê onym powietrzem. UWAGA: Powietrze raz zaolejone musi byæ smarowane zawsze; zaolejone sprê one powietrze wymywa w³aœciwe œrodki smarne z elektrozaworów i modu³ów steruj¹cych. Firma Nordson zaleca: Olej Nr kat. Klüber Unisilkon TK002/

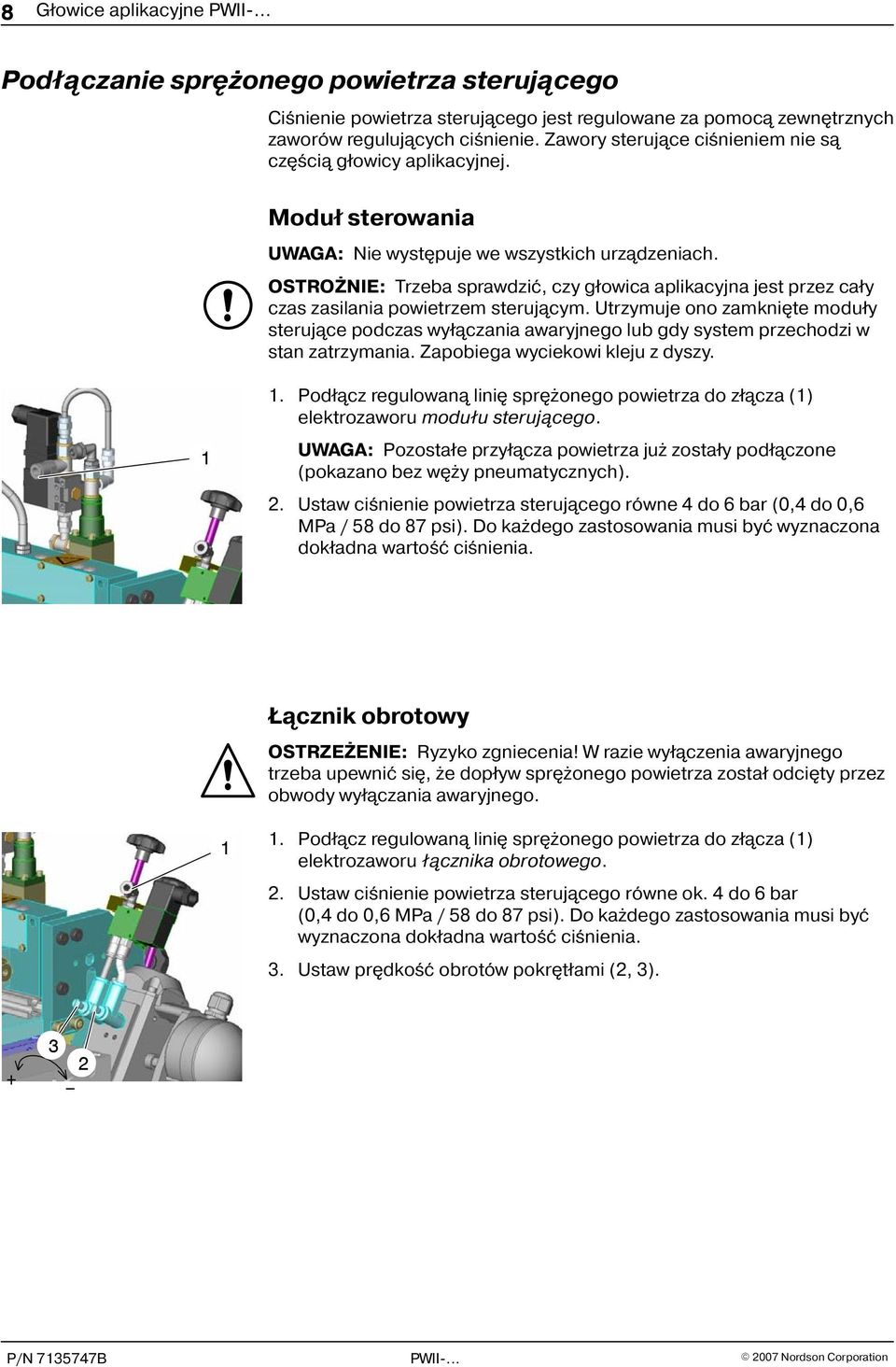

12 8 G³owice aplikacyjne Pod³¹czanie sprê onego powietrza steruj¹cego Ciœnienie powietrza steruj¹cego jest regulowane za pomoc¹ zewnêtrznych zaworów reguluj¹cych ciœnienie. Zawory steruj¹ce ciœnieniem nie s¹ czêœci¹ g³owicy aplikacyjnej. Modu³ sterowania UWAGA: Nie wystêpuje we wszystkich urz¹dzeniach. OSTRONIE: Trzeba sprawdziæ, czy g³owica aplikacyjna jest przez ca³y czas zasilania powietrzem steruj¹cym. Utrzymuje ono zamkniête modu³y steruj¹ce podczas wy³¹czania awaryjnego lub gdy system przechodzi w stan zatrzymania. Zapobiega wyciekowi kleju z dyszy Pod³¹cz regulowan¹ liniê sprê onego powietrza do z³¹cza (1) elektrozaworu modu³u steruj¹cego. UWAGA: Pozosta³e przy³¹cza powietrza ju zosta³y pod³¹czone (pokazano bez wê y pneumatycznych). 2. Ustaw ciœnienie powietrza steruj¹cego równe 4 do 6 bar (0,4 do 0,6 MPa / 58 do 87 psi). Do ka dego zastosowania musi byæ wyznaczona dok³adna wartoœæ ciœnienia. ¹cznik obrotowy OSTRZEENIE: Ryzyko zgniecenia! W razie wy³¹czenia awaryjnego trzeba upewniæ siê, e dop³yw sprê onego powietrza zosta³ odciêty przez obwody wy³¹czania awaryjnego Pod³¹cz regulowan¹ liniê sprê onego powietrza do z³¹cza (1) elektrozaworu ³¹cznika obrotowego. 2. Ustaw ciœnienie powietrza steruj¹cego równe ok. 4 do 6 bar (0,4 do 0,6 MPa / 58 do 87 psi). Do ka dego zastosowania musi byæ wyznaczona dok³adna wartoœæ ciœnienia. 3. Ustaw prêdkoœæ obrotów pokrêt³ami (2, 3)

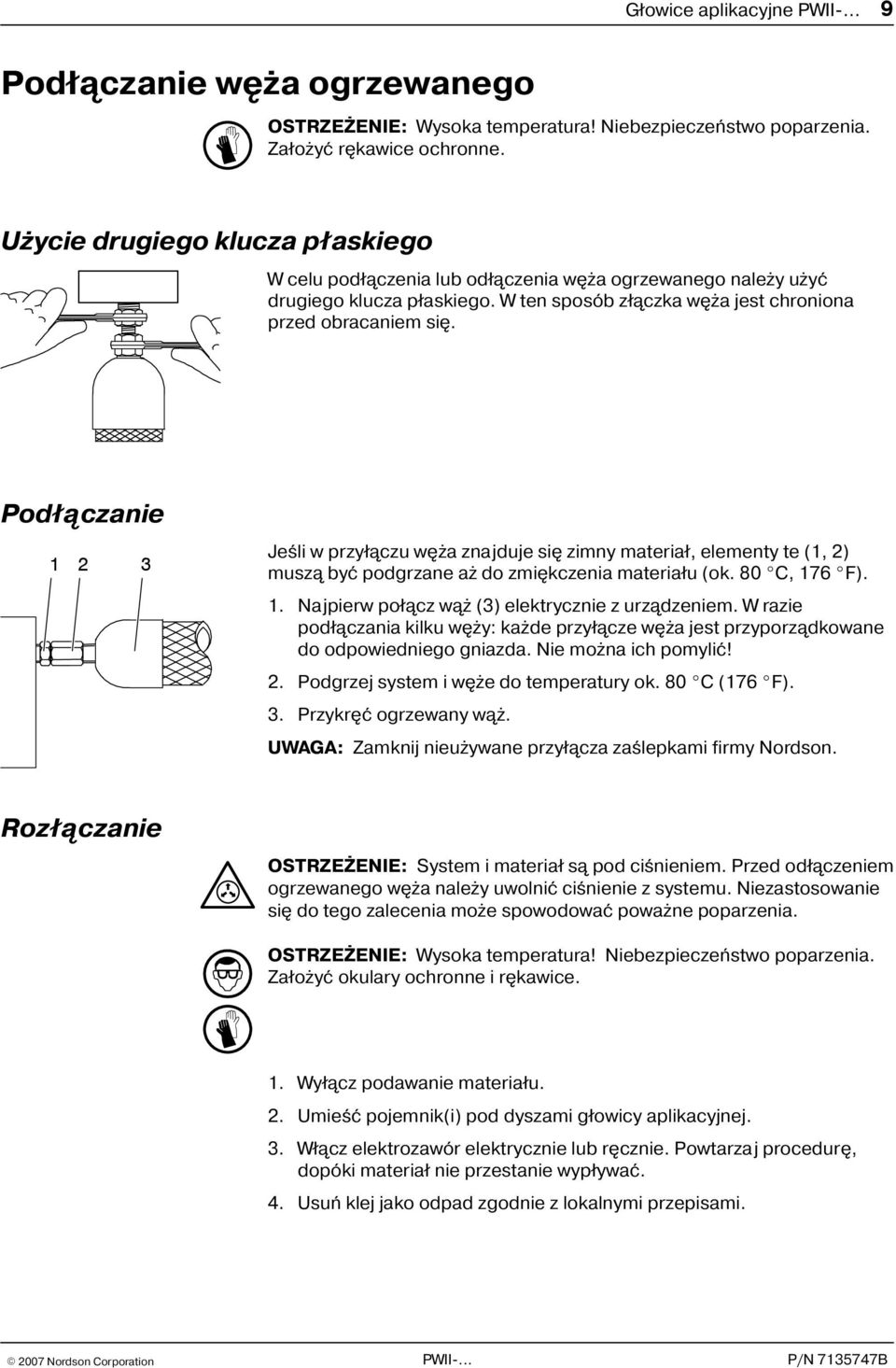

13 G³owice aplikacyjne 9 Pod³¹czanie wê a ogrzewanego OSTRZEENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Za³o yæ rêkawice ochronne. U ycie drugiego klucza p³askiego W celu pod³¹czenia lub od³¹czenia wê a ogrzewanego nale y u yæ drugiego klucza p³askiego. W ten sposób z³¹czka wê a jest chroniona przed obracaniem siê. Pod³¹czanie Jeœli w przy³¹czu wê a znajduje siê zimny materia³, elementy te (1, 2) musz¹ byæ podgrzane a do zmiêkczenia materia³u (ok. 80 C, 176 F). 1. Najpierw po³¹cz w¹ (3) elektrycznie z urz¹dzeniem. W razie pod³¹czania kilku wê y: ka de przy³¹cze wê a jest przyporz¹dkowane do odpowiedniego gniazda. Nie mo na ich pomyliæ! 2. Podgrzej system i wê e do temperatury ok. 80 C (176 F). 3. Przykrêæ ogrzewany w¹. UWAGA: Zamknij nieu ywane przy³¹cza zaœlepkami firmy Nordson. Roz³¹czanie OSTRZEENIE: System i materia³ s¹ pod ciœnieniem. Przed od³¹czeniem ogrzewanego wê a nale y uwolniæ ciœnienie z systemu. Niezastosowanie siê do tego zalecenia mo e spowodowaæ powa ne poparzenia. OSTRZEENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Za³o yæ okulary ochronne i rêkawice. 1. Wy³¹cz podawanie materia³u. 2. Umieœæ pojemnik(i) pod dyszami g³owicy aplikacyjnej. 3. W³¹cz elektrozawór elektrycznie lub rêcznie. Powtarzaj procedurê, dopóki materia³ nie przestanie wyp³ywaæ. 4. Usuñ klej jako odpad zgodnie z lokalnymi przepisami.

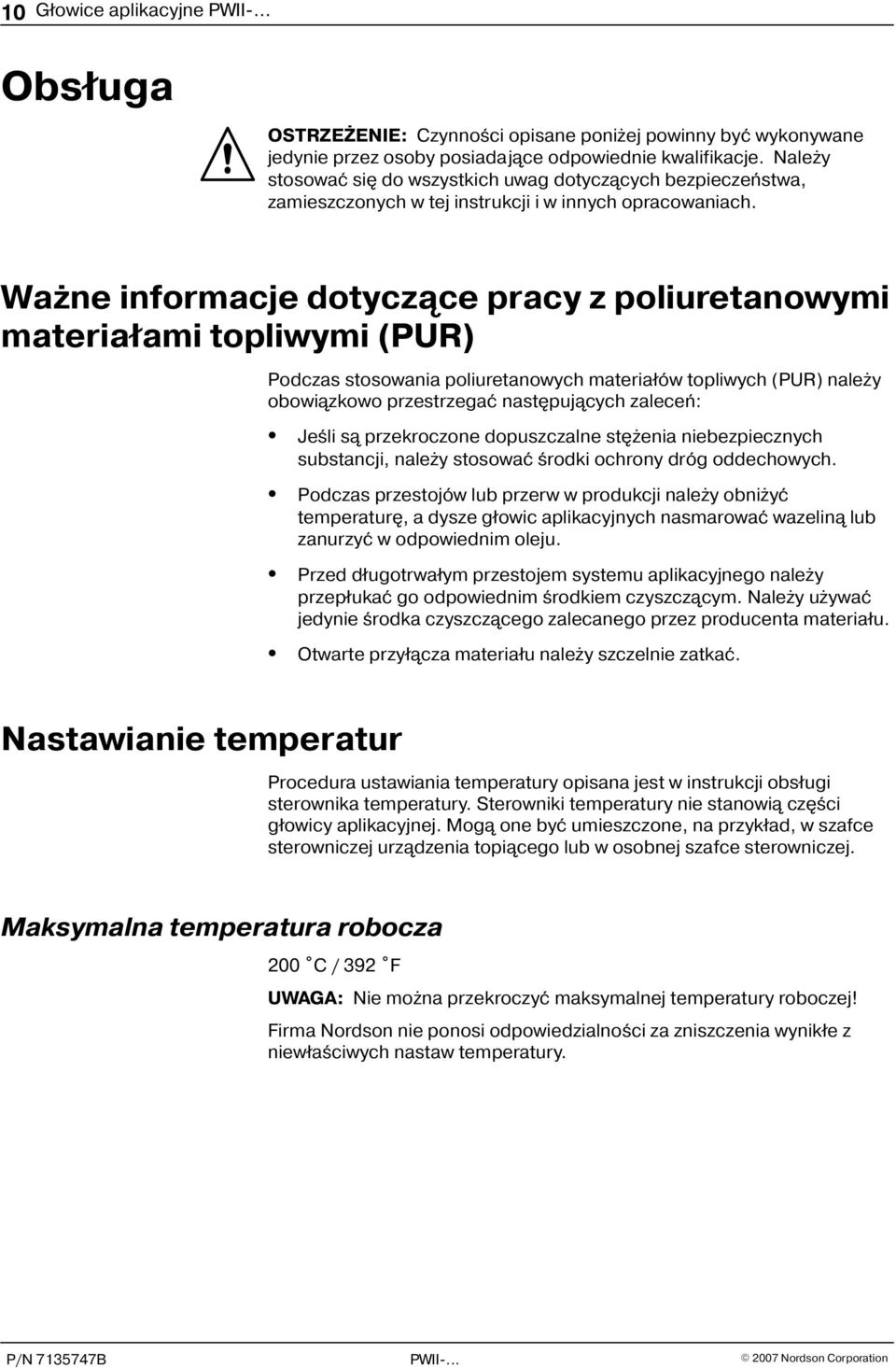

14 10 G³owice aplikacyjne Obs³uga OSTRZEENIE: Czynnoœci opisane poni ej powinny byæ wykonywane jedynie przez osoby posiadaj¹ce odpowiednie kwalifikacje. Nale y stosowaæ siê do wszystkich uwag dotycz¹cych bezpieczeñstwa, zamieszczonych w tej instrukcji i w innych opracowaniach. Wa ne informacje dotycz¹ce pracy z poliuretanowymi materia³ami topliwymi (PUR) Podczas stosowania poliuretanowych materia³ów topliwych (PUR) nale y obowi¹zkowo przestrzegaæ nastêpuj¹cych zaleceñ: Jeœli s¹ przekroczone dopuszczalne stê enia niebezpiecznych substancji, nale y stosowaæ œrodki ochrony dróg oddechowych. Podczas przestojów lub przerw w produkcji nale y obni yæ temperaturê, a dysze g³owic aplikacyjnych nasmarowaæ wazelin¹ lub zanurzyæ w odpowiednim oleju. Przed d³ugotrwa³ym przestojem systemu aplikacyjnego nale y przep³ukaæ go odpowiednim œrodkiem czyszcz¹cym. Nale y u ywaæ jedynie œrodka czyszcz¹cego zalecanego przez producenta materia³u. Otwarte przy³¹cza materia³u nale y szczelnie zatkaæ. Nastawianie temperatur Procedura ustawiania temperatury opisana jest w instrukcji obs³ugi sterownika temperatury. Sterowniki temperatury nie stanowi¹ czêœci g³owicy aplikacyjnej. Mog¹ one byæ umieszczone, na przyk³ad, w szafce sterowniczej urz¹dzenia topi¹cego lub w osobnej szafce sterowniczej. Maksymalna temperatura robocza 200 C / 392 F UWAGA: Nie mo na przekroczyæ maksymalnej temperatury roboczej! Firma Nordson nie ponosi odpowiedzialnoœci za zniszczenia wynik³e z niew³aœciwych nastaw temperatury.

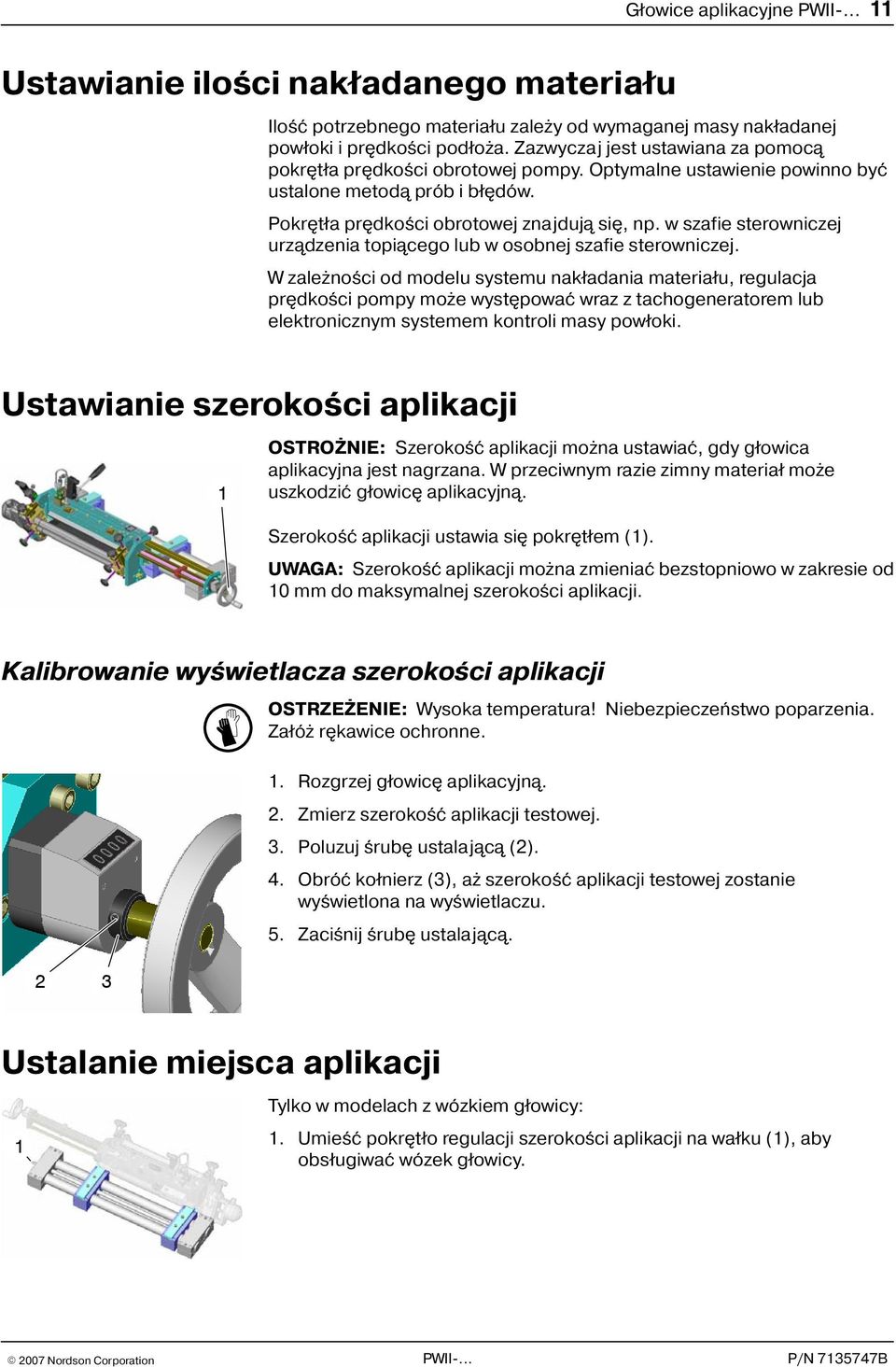

15 G³owice aplikacyjne 11 Ustawianie iloœci nak³adanego materia³u Iloœæ potrzebnego materia³u zale y od wymaganej masy nak³adanej pow³oki i prêdkoœci pod³o a. Zazwyczaj jest ustawiana za pomoc¹ pokrêt³a prêdkoœci obrotowej pompy. Optymalne ustawienie powinno byæ ustalone metod¹ prób i b³êdów. Pokrêt³a prêdkoœci obrotowej znajduj¹ siê, np. w szafie sterowniczej urz¹dzenia topi¹cego lub w osobnej szafie sterowniczej. W zale noœci od modelu systemu nak³adania materia³u, regulacja prêdkoœci pompy mo e wystêpowaæ wraz z tachogeneratorem lub elektronicznym systemem kontroli masy pow³oki. Ustawianie szerokoœci aplikacji 1 1 OSTRONIE: Szerokoœæ aplikacji mo na ustawiaæ, gdy g³owica aplikacyjna jest nagrzana. W przeciwnym razie zimny materia³ mo e uszkodziæ g³owicê aplikacyjn¹. Szerokoœæ aplikacji ustawia siê pokrêt³em (1). UWAGA: Szerokoœæ aplikacji mo na zmieniaæ bezstopniowo w zakresie od 10 mm do maksymalnej szerokoœci aplikacji. Kalibrowanie wyœwietlacza szerokoœci aplikacji 2 3 OSTRZEENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Za³ó rêkawice ochronne. 1. Rozgrzej g³owicê aplikacyjn¹. 2. Zmierz szerokoœæ aplikacji testowej. 3. Poluzuj œrubê ustalaj¹c¹ (2). 4. Obróæ ko³nierz (3), a szerokoœæ aplikacji testowej zostanie wyœwietlona na wyœwietlaczu. 5. Zaciœnij œrubê ustalaj¹c¹. Ustalanie miejsca aplikacji 1 Tylko w modelach z wózkiem g³owicy: 1. Umieœæ pokrêt³o regulacji szerokoœci aplikacji na wa³ku (1), aby obs³ugiwaæ wózek g³owicy.

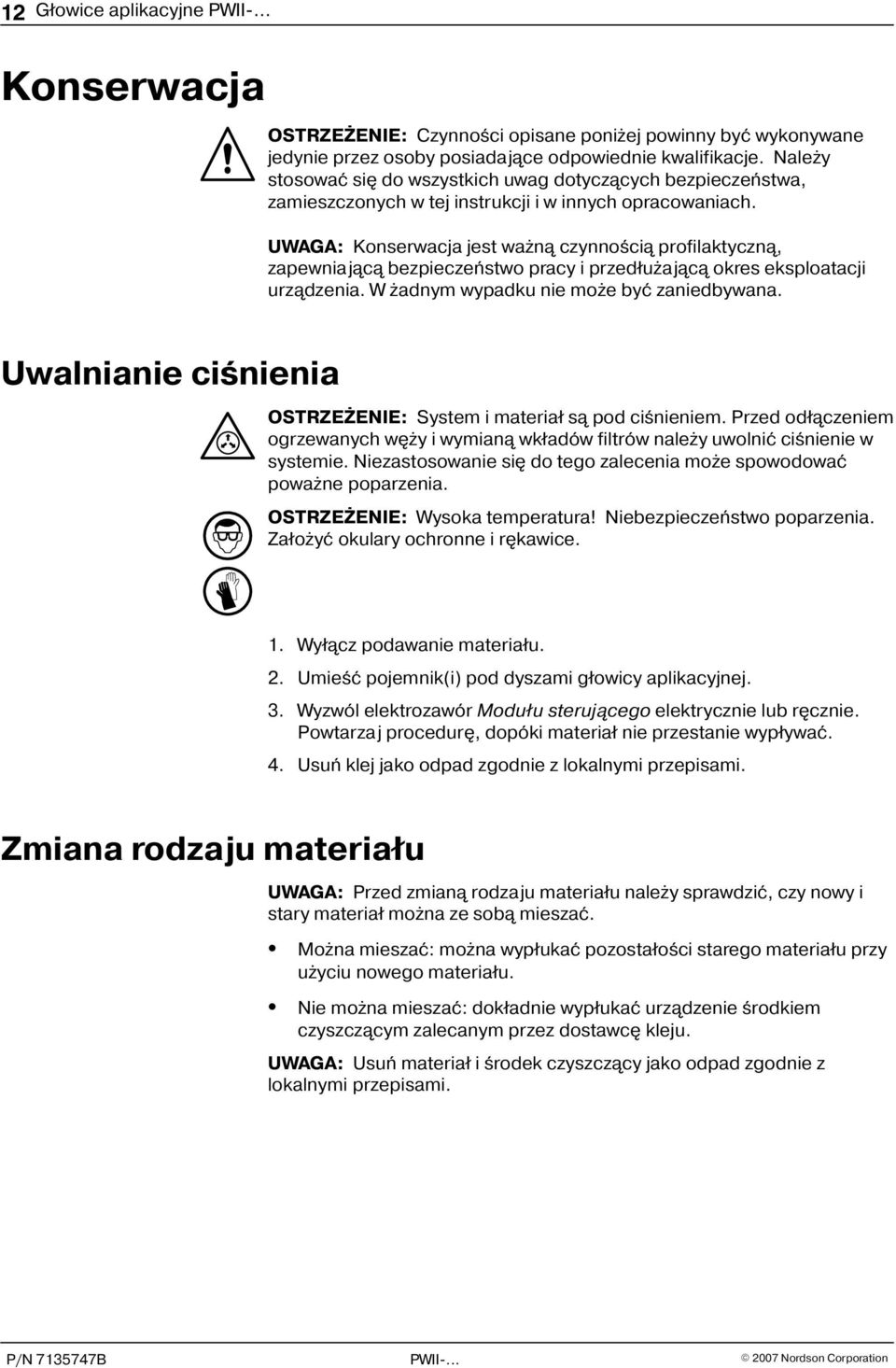

16 12 G³owice aplikacyjne Konserwacja OSTRZEENIE: Czynnoœci opisane poni ej powinny byæ wykonywane jedynie przez osoby posiadaj¹ce odpowiednie kwalifikacje. Nale y stosowaæ siê do wszystkich uwag dotycz¹cych bezpieczeñstwa, zamieszczonych w tej instrukcji i w innych opracowaniach. UWAGA: Konserwacja jest wa n¹ czynnoœci¹ profilaktyczn¹, zapewniaj¹c¹ bezpieczeñstwo pracy i przed³u aj¹c¹ okres eksploatacji urz¹dzenia. W adnym wypadku nie mo e byæ zaniedbywana. Uwalnianie ciœnienia OSTRZEENIE: System i materia³ s¹ pod ciœnieniem. Przed od³¹czeniem ogrzewanych wê y i wymian¹ wk³adów filtrów nale y uwolniæ ciœnienie w systemie. Niezastosowanie siê do tego zalecenia mo e spowodowaæ powa ne poparzenia. OSTRZEENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Za³o yæ okulary ochronne i rêkawice. 1. Wy³¹cz podawanie materia³u. 2. Umieœæ pojemnik(i) pod dyszami g³owicy aplikacyjnej. 3. Wyzwól elektrozawór Modu³u steruj¹cego elektrycznie lub rêcznie. Powtarzaj procedurê, dopóki materia³ nie przestanie wyp³ywaæ. 4. Usuñ klej jako odpad zgodnie z lokalnymi przepisami. Zmiana rodzaju materia³u UWAGA: Przed zmian¹ rodzaju materia³u nale y sprawdziæ, czy nowy i stary materia³ mo na ze sob¹ mieszaæ. Mo na mieszaæ: mo na wyp³ukaæ pozosta³oœci starego materia³u przy u yciu nowego materia³u. Nie mo na mieszaæ: dok³adnie wyp³ukaæ urz¹dzenie œrodkiem czyszcz¹cym zalecanym przez dostawcê kleju. UWAGA: Usuñ materia³ i œrodek czyszcz¹cy jako odpad zgodnie z lokalnymi przepisami.

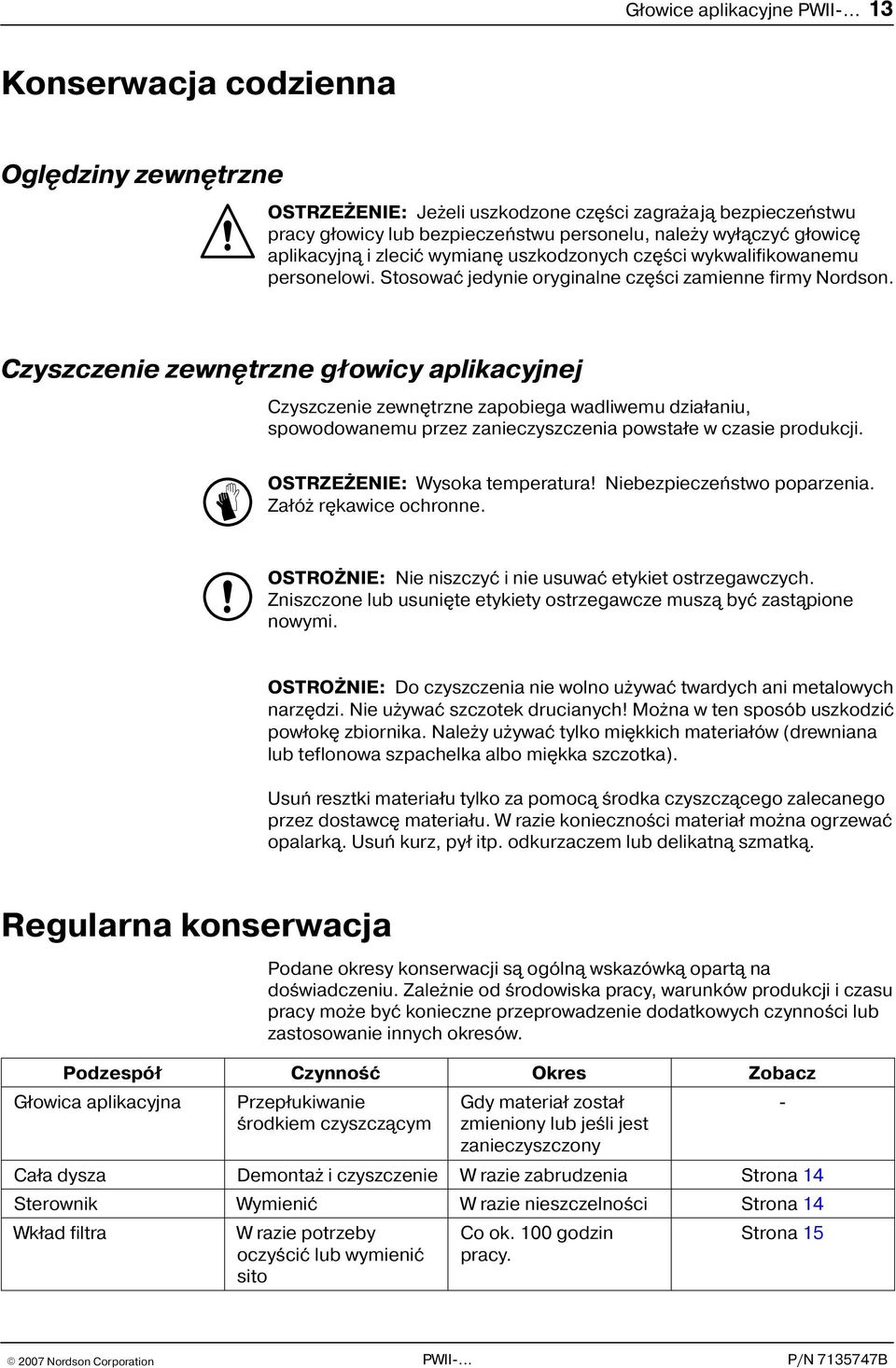

17 G³owice aplikacyjne 13 Konserwacja codzienna Oglêdziny zewnêtrzne OSTRZEENIE: Je eli uszkodzone czêœci zagra aj¹ bezpieczeñstwu pracy g³owicy lub bezpieczeñstwu personelu, nale y wy³¹czyæ g³owicê aplikacyjn¹ i zleciæ wymianê uszkodzonych czêœci wykwalifikowanemu personelowi. Stosowaæ jedynie oryginalne czêœci zamienne firmy Nordson. Czyszczenie zewnêtrzne g³owicy aplikacyjnej Czyszczenie zewnêtrzne zapobiega wadliwemu dzia³aniu, spowodowanemu przez zanieczyszczenia powsta³e w czasie produkcji. OSTRZEENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Za³ó rêkawice ochronne. OSTRONIE: Nie niszczyæ i nie usuwaæ etykiet ostrzegawczych. Zniszczone lub usuniête etykiety ostrzegawcze musz¹ byæ zast¹pione nowymi. OSTRONIE: Do czyszczenia nie wolno u ywaæ twardych ani metalowych narzêdzi. Nie u ywaæ szczotek drucianych! Mo na w ten sposób uszkodziæ pow³okê zbiornika. Nale y u ywaæ tylko miêkkich materia³ów (drewniana lub teflonowa szpachelka albo miêkka szczotka). Usuñ resztki materia³u tylko za pomoc¹ œrodka czyszcz¹cego zalecanego przez dostawcê materia³u. W razie koniecznoœci materia³ mo na ogrzewaæ opalark¹. Usuñ kurz, py³ itp. odkurzaczem lub delikatn¹ szmatk¹. Regularna konserwacja Podane okresy konserwacji s¹ ogóln¹ wskazówk¹ opart¹ na doœwiadczeniu. Zale nie od œrodowiska pracy, warunków produkcji i czasu pracy mo e byæ konieczne przeprowadzenie dodatkowych czynnoœci lub zastosowanie innych okresów. Podzespó³ Czynnoœæ Okres Zobacz G³owica aplikacyjna Przep³ukiwanie Gdy materia³ zosta³ œrodkiem czyszcz¹cym zmieniony lub jeœli jest zanieczyszczony Ca³a dysza Demonta i czyszczenie W razie zabrudzenia Strona 14 Sterownik Wymieniæ W razie nieszczelnoœci Strona 14 Wk³ad filtra W razie potrzeby oczyœciæ lub wymieniæ sito Co ok. 100 godzin pracy. Strona 15

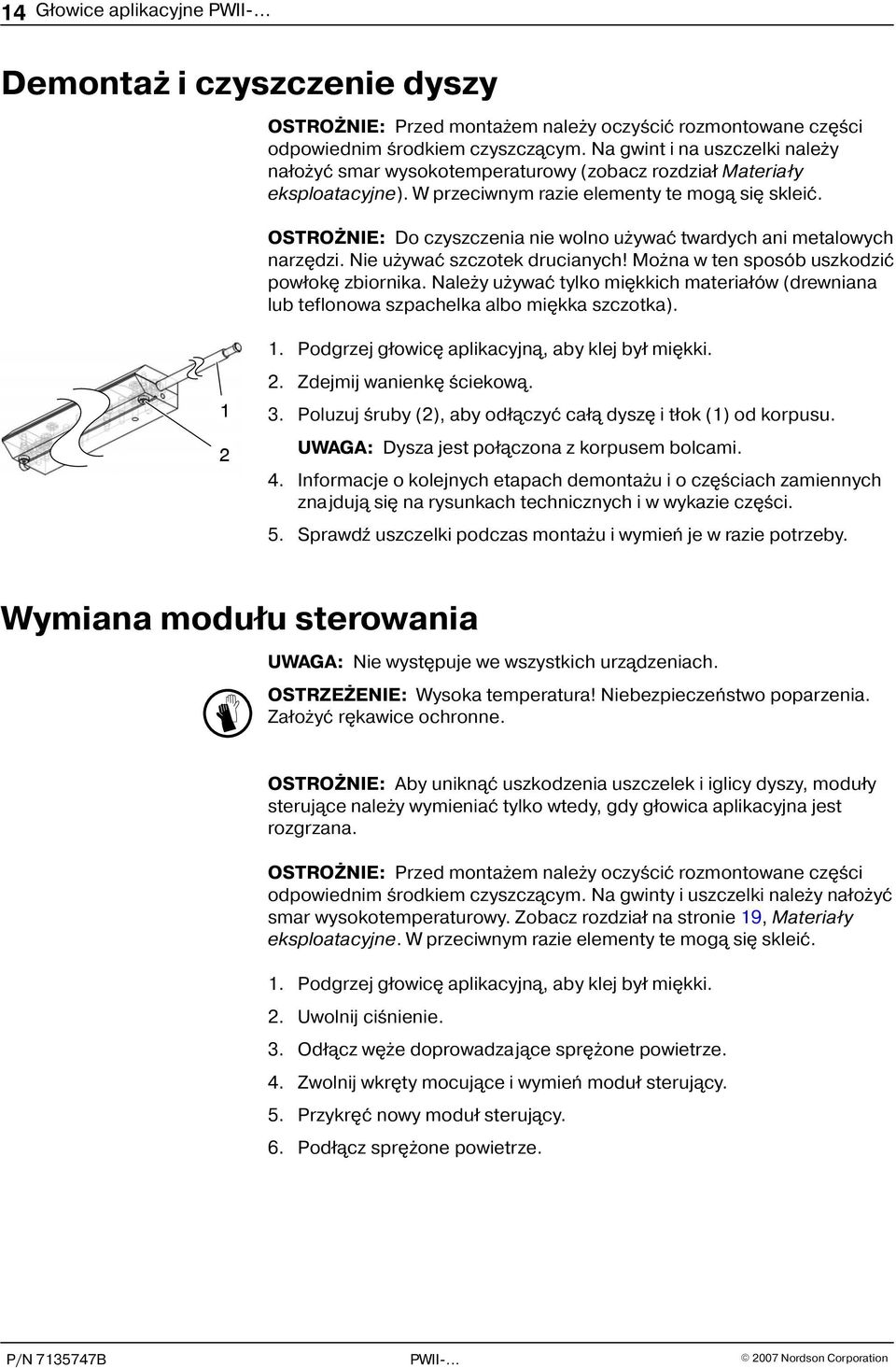

18 14 G³owice aplikacyjne Demonta i czyszczenie dyszy OSTRONIE: Przed monta em nale y oczyœciæ rozmontowane czêœci odpowiednim œrodkiem czyszcz¹cym. Na gwint i na uszczelki nale y na³o yæ smar wysokotemperaturowy (zobacz rozdzia³ Materia³y eksploatacyjne). W przeciwnym razie elementy te mog¹ siê skleiæ. OSTRONIE: Do czyszczenia nie wolno u ywaæ twardych ani metalowych narzêdzi. Nie u ywaæ szczotek drucianych! Mo na w ten sposób uszkodziæ pow³okê zbiornika. Nale y u ywaæ tylko miêkkich materia³ów (drewniana lub teflonowa szpachelka albo miêkka szczotka) Podgrzej g³owicê aplikacyjn¹, aby klej by³ miêkki. 2. Zdejmij wanienkê œciekow¹. 3. Poluzuj œruby (2), aby od³¹czyæ ca³¹ dyszê i t³ok (1) od korpusu. UWAGA: Dysza jest po³¹czona z korpusem bolcami. 4. Informacje o kolejnych etapach demonta u i o czêœciach zamiennych znajduj¹ siê na rysunkach technicznych i w wykazie czêœci. 5. Sprawdˇ uszczelki podczas monta u i wymieñ je w razie potrzeby. Wymiana modu³u sterowania UWAGA: Nie wystêpuje we wszystkich urz¹dzeniach. OSTRZEENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Za³o yæ rêkawice ochronne. OSTRONIE: Aby unikn¹æ uszkodzenia uszczelek i iglicy dyszy, modu³y steruj¹ce nale y wymieniaæ tylko wtedy, gdy g³owica aplikacyjna jest rozgrzana. OSTRONIE: Przed monta em nale y oczyœciæ rozmontowane czêœci odpowiednim œrodkiem czyszcz¹cym. Na gwinty i uszczelki nale y na³o yæ smar wysokotemperaturowy. Zobacz rozdzia³ na stronie 19, Materia³y eksploatacyjne. W przeciwnym razie elementy te mog¹ siê skleiæ. 1. Podgrzej g³owicê aplikacyjn¹, aby klej by³ miêkki. 2. Uwolnij ciœnienie. 3. Od³¹cz wê e doprowadzaj¹ce sprê one powietrze. 4. Zwolnij wkrêty mocuj¹ce i wymieñ modu³ steruj¹cy. 5. Przykrêæ nowy modu³ steruj¹cy. 6. Pod³¹cz sprê one powietrze.

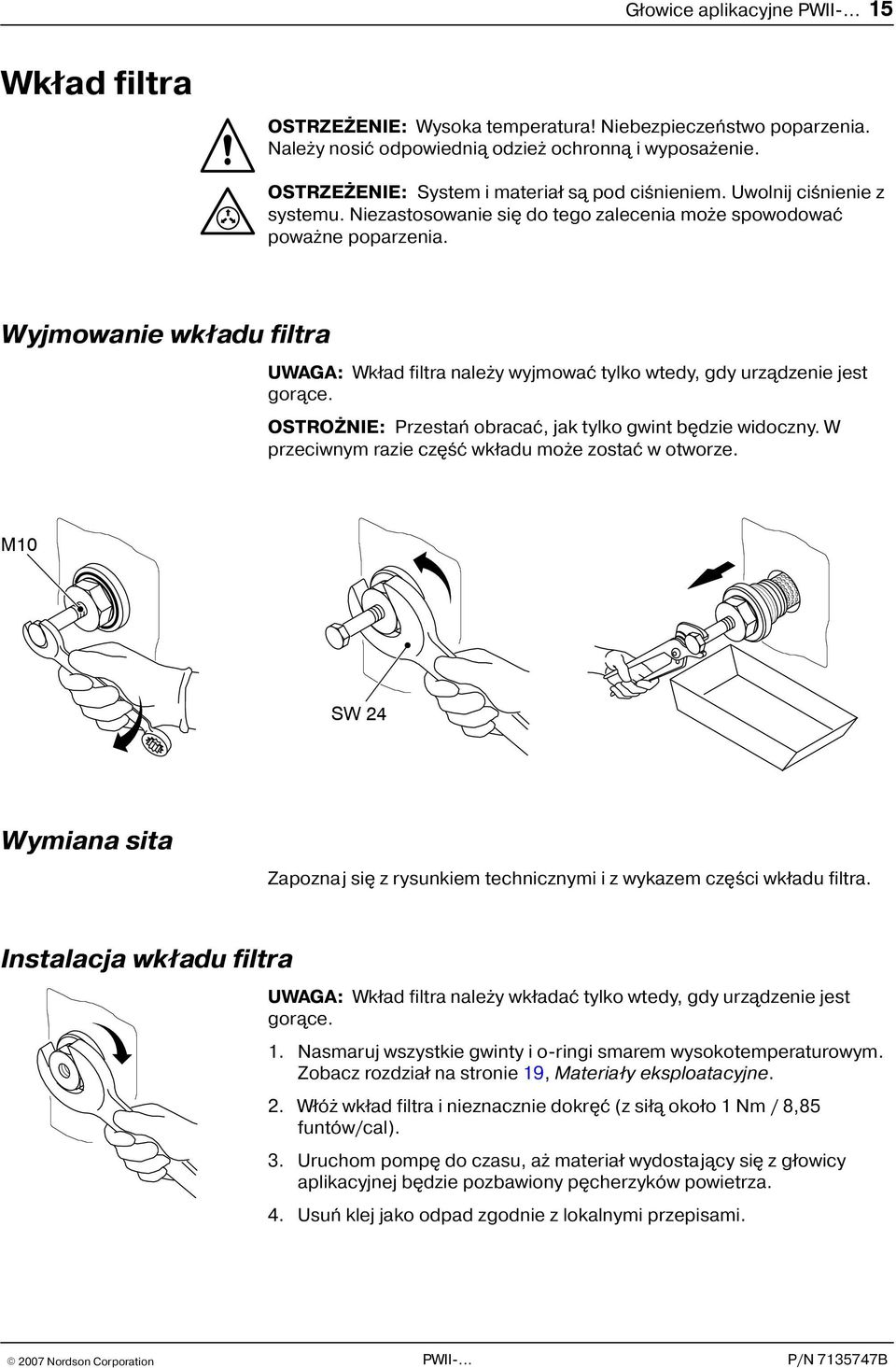

19 G³owice aplikacyjne 15 Wk³ad filtra OSTRZEENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Nale y nosiæ odpowiedni¹ odzie ochronn¹ i wyposa enie. OSTRZEENIE: System i materia³ s¹ pod ciœnieniem. Uwolnij ciœnienie z systemu. Niezastosowanie siê do tego zalecenia mo e spowodowaæ powa ne poparzenia. Wyjmowanie wk³adu filtra UWAGA: Wk³ad filtra nale y wyjmowaæ tylko wtedy, gdy urz¹dzenie jest gor¹ce. OSTRONIE: Przestañ obracaæ, jak tylko gwint bêdzie widoczny. W przeciwnym razie czêœæ wk³adu mo e zostaæ w otworze. M10 SW 24 Wymiana sita Zapoznaj siê z rysunkiem technicznymi i z wykazem czêœci wk³adu filtra. Instalacja wk³adu filtra UWAGA: Wk³ad filtra nale y wk³adaæ tylko wtedy, gdy urz¹dzenie jest gor¹ce. 1. Nasmaruj wszystkie gwinty i o-ringi smarem wysokotemperaturowym. Zobacz rozdzia³ na stronie 19, Materia³y eksploatacyjne. 2. W³ó wk³ad filtra i nieznacznie dokrêæ (z si³¹ oko³o 1 Nm / 8,85 funtów/cal). 3. Uruchom pompê do czasu, a materia³ wydostaj¹cy siê z g³owicy aplikacyjnej bêdzie pozbawiony pêcherzyków powietrza. 4. Usuñ klej jako odpad zgodnie z lokalnymi przepisami.

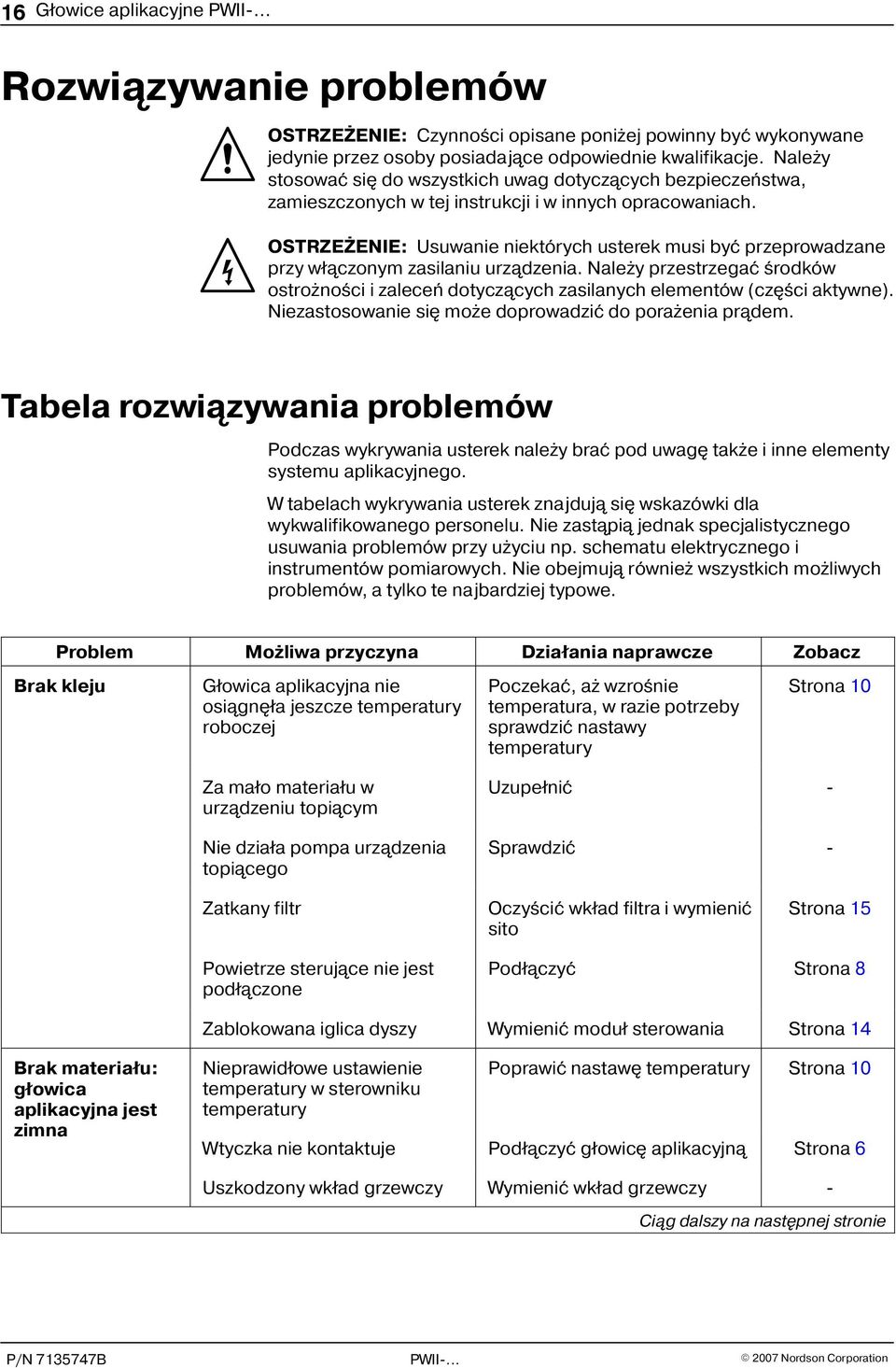

20 16 G³owice aplikacyjne Rozwi¹zywanie problemów OSTRZEENIE: Czynnoœci opisane poni ej powinny byæ wykonywane jedynie przez osoby posiadaj¹ce odpowiednie kwalifikacje. Nale y stosowaæ siê do wszystkich uwag dotycz¹cych bezpieczeñstwa, zamieszczonych w tej instrukcji i w innych opracowaniach. OSTRZEENIE: Usuwanie niektórych usterek musi byæ przeprowadzane przy w³¹czonym zasilaniu urz¹dzenia. Nale y przestrzegaæ œrodków ostro noœci i zaleceñ dotycz¹cych zasilanych elementów (czêœci aktywne). Niezastosowanie siê mo e doprowadziæ do pora enia pr¹dem. Tabela rozwi¹zywania problemów Podczas wykrywania usterek nale y braæ pod uwagê tak e i inne elementy systemu aplikacyjnego. W tabelach wykrywania usterek znajduj¹ siê wskazówki dla wykwalifikowanego personelu. Nie zast¹pi¹ jednak specjalistycznego usuwania problemów przy u yciu np. schematu elektrycznego i instrumentów pomiarowych. Nie obejmuj¹ równie wszystkich mo liwych problemów, a tylko te najbardziej typowe. Problem Mo liwa przyczyna Dzia³ania naprawcze Zobacz Brak kleju G³owica aplikacyjna nie osi¹gnê³a jeszcze temperatury roboczej Poczekaæ, a wzroœnie temperatura, w razie potrzeby sprawdziæ nastawy temperatury Strona 10 Za ma³o materia³u w urz¹dzeniu topi¹cym Nie dzia³a pompa urz¹dzenia topi¹cego Zatkany filtr Uzupe³niæ Sprawdziæ Oczyœciæ wk³ad filtra i wymieniæ sito Strona 15 Powietrze steruj¹ce nie jest pod³¹czone Pod³¹czyæ Strona 8 Zablokowana iglica dyszy Wymieniæ modu³ sterowania Strona 14 Brak materia³u: g³owica aplikacyjna jest zimna Nieprawid³owe ustawienie temperatury w sterowniku temperatury Poprawiæ nastawê temperatury Strona 10 Wtyczka nie kontaktuje Pod³¹czyæ g³owicê aplikacyjn¹ Strona 6 Uszkodzony wk³ad grzewczy Wymieniæ wk³ad grzewczy Ci¹g dalszy na nastêpnej stronie

21 G³owice aplikacyjne 17 Problem Mo liwa przyczyna Dzia³ania naprawcze Zobacz Naniesienie kleju jest niedok³adne Dysza czêœciowo zatkana lub uszkodzona Rozmontowaæ i oczyœciæ G³owica aplikacyjna nie przylega jednolicie do pod³o a Sprawdziæ po³o enie; poprawiæ w razie potrzeby Parametry produkcyjne nie s¹ dopasowane do siebie Sprawdziæ parametry, zmieniæ w razie potrzeby Nieodpowiedni materia³ Sprawdziæ informacje podane przez producenta materia³u Dane techniczne Za d³ugi czas otwarcia Zbyt wysoka temperatura aplikacji Ustawiæ ni sz¹ temperaturê Strona 10 Nieodpowiedni materia³ Sprawdziæ informacje podane przez producenta materia³u Dane techniczne Za krótki czas otwarcia Za niska temperatura nak³adania Ustawiæ wy sz¹ temperaturê Strona 10 Nieodpowiedni materia³ Sprawdziæ informacje podane przez producenta materia³u Dane techniczne

22 18 G³owice aplikacyjne Dane techniczne Dane eksploatacyjne Maksymalna temperatura robocza 200 C 392 F Maksymalna lepkoœæ nanoszonego kleju mpas Faza nagrzewania (180 C 356 F) Ok. 30 minut Maks. ciœnienie wlotowe Statyczne 5 MPa 50 bar 725 psi Dynamiczne 3,5 MPa 35 bar 507,5 psi Dane elektryczne Napiêcie zasilaj¹ce (grza³ka) Moc pobierana (grza³ka) Zgodnie z tabliczk¹ znamionow¹ Zgodnie z tabliczk¹ znamionow¹ Inne dane Stopieñ ochrony IP 54 Wymiary Podane na rysunkach technicznych Masa Podana w liœcie przewozowym

23 G³owice aplikacyjne 19 Tabliczka znamionowa V Nordson Engineering GmbH D Lüneburg Germany Made in Germany W Pole 1 Pole 2 Typ g³owicy aplikacyjnej Numer katalogowy Nordson Pole 3 Numer seryjny Pole 4 Napiêcie robocze V = Volt Pole 5 Moc pobierana W = Wat Materia³y eksploatacyjne Smar wysokotemperaturowy Puszka 10 g Nr kat Tubka 250 g Nr kat Pojemnik 400 g Nr kat UWAGA: Nie mieszaæ tego smaru z innymi! W razie koniecznoœci najpierw usun¹æ stary smar z czêœci.

24 20 G³owice aplikacyjne Za³¹cznik Zapis ustawieñ Informacja o produkcji Materia³ Œrodek czyszcz¹cy Ustawienia podstawowe Temperatura Producent Maks. temperatura pracy Lepkoœæ Producent Temperatura zap³onu Nastawiona wartoœæ Granica niedogrzania Granica przegrzania Uwagi Formularz wype³niony przez: Nazwisko Data

25 G³owice aplikacyjne 21 Zapis czynnoœci konserwacyjnych Podzespó³ Czynnoœæ Data Nazwisko Data Nazwisko G³owica aplikacyjna Przep³ukiwanie œrodkiem czyszcz¹cym Dysza Demonta i czyszczenie Wk³ad filtra Czyszczenie i wymiana sita filtra Modu³y steruj¹ce Wymiana

26 22 G³owice aplikacyjne
