1 INSTRUKCJA MONTA U I OBS UGI Przep³ywowe ogrzewacze wody typu PERFECT 350, 400, 450, 500 elektronik

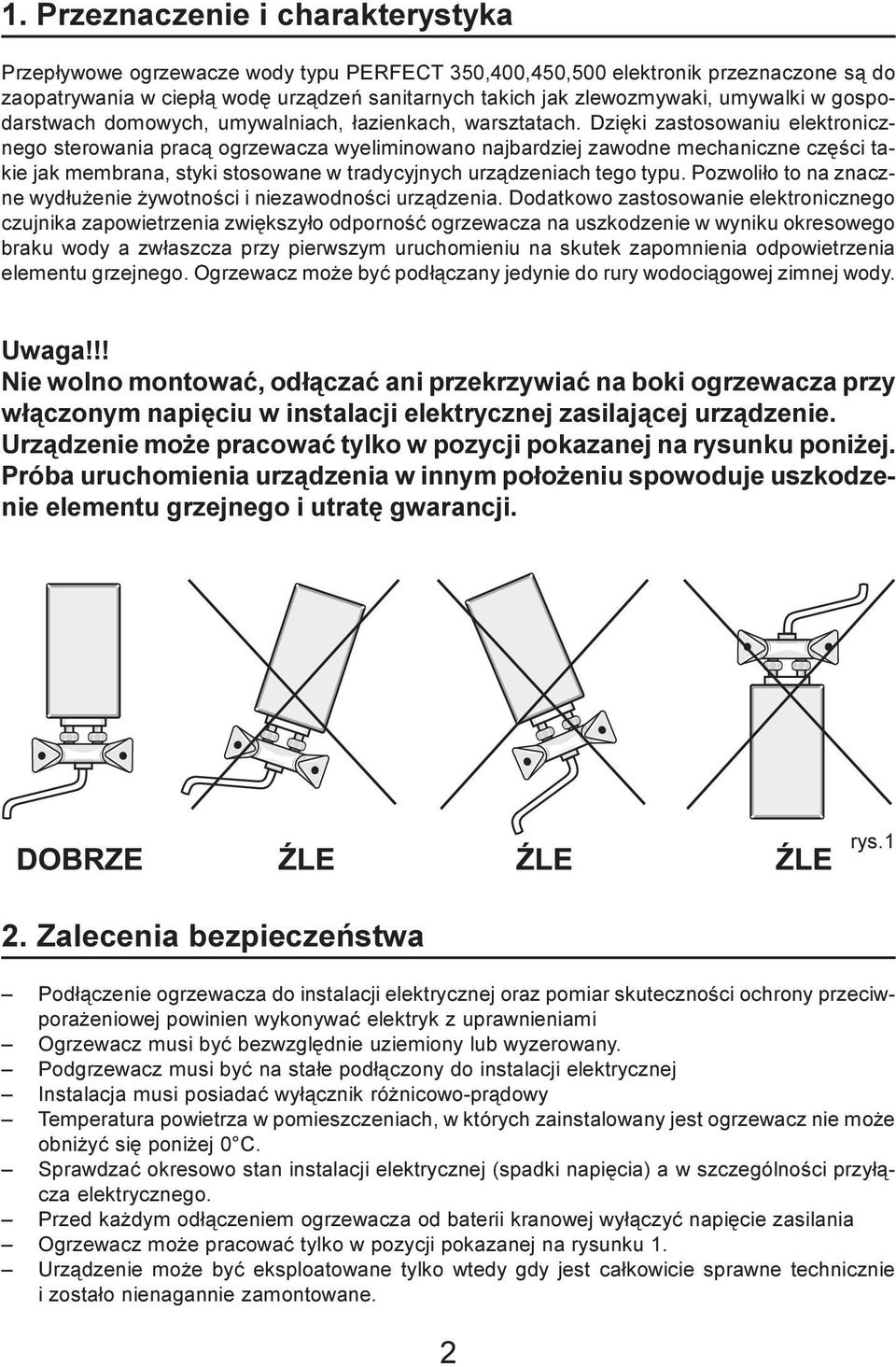

2 1. Przeznaczenie i charakterystyka Przep³ywowe ogrzewacze wody typu PERFECT 350,400,450,500 elektronik przeznaczone s¹ do zaopatrywania w ciep³¹ wodê urz¹dzeñ sanitarnych takich jak zlewozmywaki, umywalki w gospodarstwach domowych, umywalniach, ³azienkach, warsztatach. Dziêki zastosowaniu elektronicznego sterowania prac¹ ogrzewacza wyeliminowano najbardziej zawodne mechaniczne czêœci takie jak membrana, styki stosowane w tradycyjnych urz¹dzeniach tego typu. Pozwoli³o to na znaczne wyd³u enie ywotnoœci i niezawodnoœci urz¹dzenia. Dodatkowo zastosowanie elektronicznego czujnika zapowietrzenia zwiêkszy³o odpornoœæ ogrzewacza na uszkodzenie w wyniku okresowego braku wody a zw³aszcza przy pierwszym uruchomieniu na skutek zapomnienia odpowietrzenia elementu grzejnego. Ogrzewacz mo e byæ pod³¹czany jedynie do rury wodoci¹gowej zimnej wody. Uwaga!!! Nie wolno montowaæ, od³¹czaæ ani przekrzywiaæ na boki ogrzewacza przy w³¹czonym napiêciu w instalacji elektrycznej zasilaj¹cej urz¹dzenie. Urz¹dzenie mo e pracowaæ tylko w pozycji pokazanej na rysunku poni ej. Próba uruchomienia urz¹dzenia w innym po³o eniu spowoduje uszkodzenie elementu grzejnego i utratê gwarancji. rys.1 2. Zalecenia bezpieczeñstwa Pod³¹czenie ogrzewacza do instalacji elektrycznej oraz pomiar skutecznoœci ochrony przeciwpora eniowej powinien wykonywaæ elektryk z uprawnieniami Ogrzewacz musi byæ bezwzglêdnie uziemiony lub wyzerowany. Podgrzewacz musi byæ na sta³e pod³¹czony do instalacji elektrycznej Instalacja musi posiadaæ wy³¹cznik ró nicowo-pr¹dowy Temperatura powietrza w pomieszczeniach, w których zainstalowany jest ogrzewacz nie mo e obni yæ siê poni ej 0 C. Sprawdzaæ okresowo stan instalacji elektrycznej (spadki napiêcia) a w szczególnoœci przy³¹cza elektrycznego. Przed ka dym od³¹czeniem ogrzewacza od baterii kranowej wy³¹czyæ napiêcie zasilania Ogrzewacz mo e pracowaæ tylko w pozycji pokazanej na rysunku 1. Urz¹dzenie mo e byæ eksploatowane tylko wtedy gdy jest ca³kowicie sprawne technicznie i zosta³o nienagannie zamontowane. 2

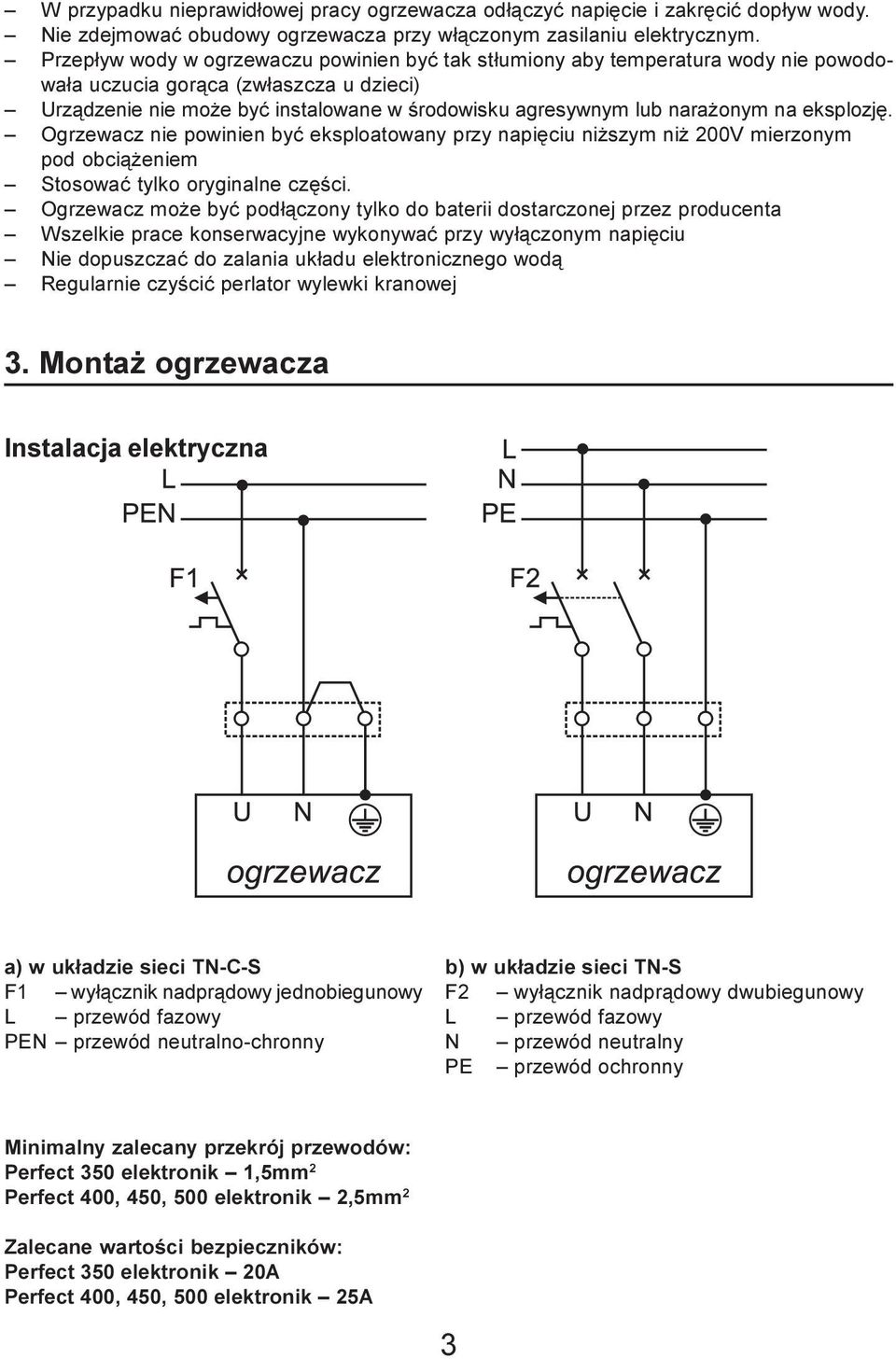

3 W przypadku nieprawid³owej pracy ogrzewacza od³¹czyæ napiêcie i zakrêciæ dop³yw wody. Nie zdejmowaæ obudowy ogrzewacza przy w³¹czonym zasilaniu elektrycznym. Przep³yw wody w ogrzewaczu powinien byæ tak st³umiony aby temperatura wody nie powodowa³a uczucia gor¹ca (zw³aszcza u dzieci) Urz¹dzenie nie mo e byæ instalowane w œrodowisku agresywnym lub nara onym na eksplozjê. Ogrzewacz nie powinien byæ eksploatowany przy napiêciu ni szym ni 200V mierzonym pod obci¹ eniem Stosowaæ tylko oryginalne czêœci. Ogrzewacz mo e byæ pod³¹czony tylko do baterii dostarczonej przez producenta Wszelkie prace konserwacyjne wykonywaæ przy wy³¹czonym napiêciu Nie dopuszczaæ do zalania uk³adu elektronicznego wod¹ Regularnie czyœciæ perlator wylewki kranowej 3. Monta ogrzewacza Instalacja elektryczna a) w uk³adzie sieci TN-C-S F1 wy³¹cznik nadpr¹dowy jednobiegunowy L przewód fazowy PEN przewód neutralno-chronny b) w uk³adzie sieci TN-S F2 wy³¹cznik nadpr¹dowy dwubiegunowy L przewód fazowy N przewód neutralny PE przewód ochronny Minimalny zalecany przekrój przewodów: Perfect 350 elektronik 1,5mm 2 Perfect 400, 450, 500 elektronik 2,5mm 2 Zalecane wartoœci bezpieczników: Perfect 350 elektronik 20A Perfect 400, 450, 500 elektronik 25A 3

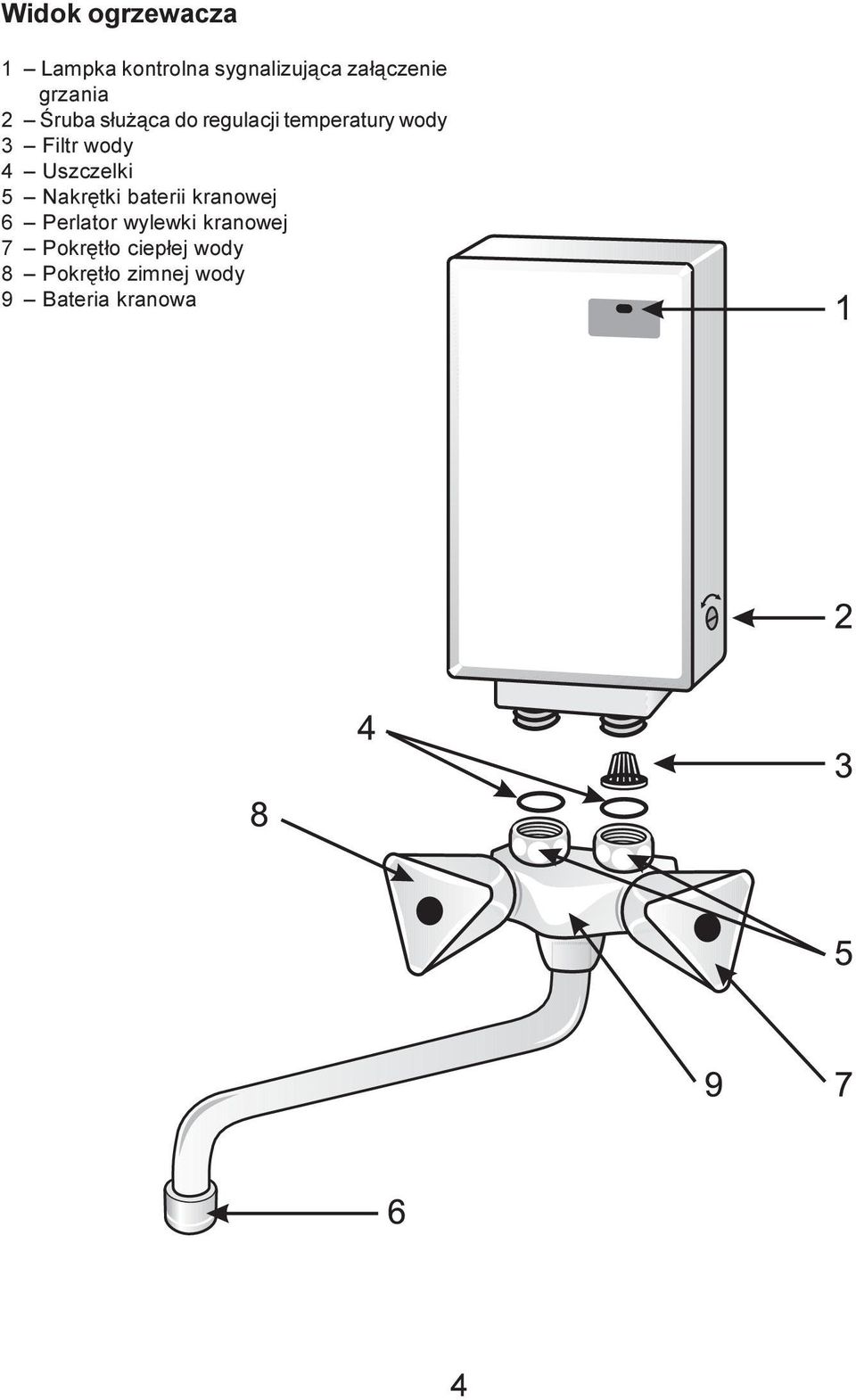

4 Widok ogrzewacza 1 Lampka kontrolna sygnalizuj¹ca za³¹czenie grzania 2 Œruba s³u ¹ca do regulacji temperatury wody 3 Filtr wody 4 Uszczelki 5 Nakrêtki baterii kranowej 6 Perlator wylewki kranowej 7 Pokrêt³o ciep³ej wody 8 Pokrêt³o zimnej wody 9 Bateria kranowa 4

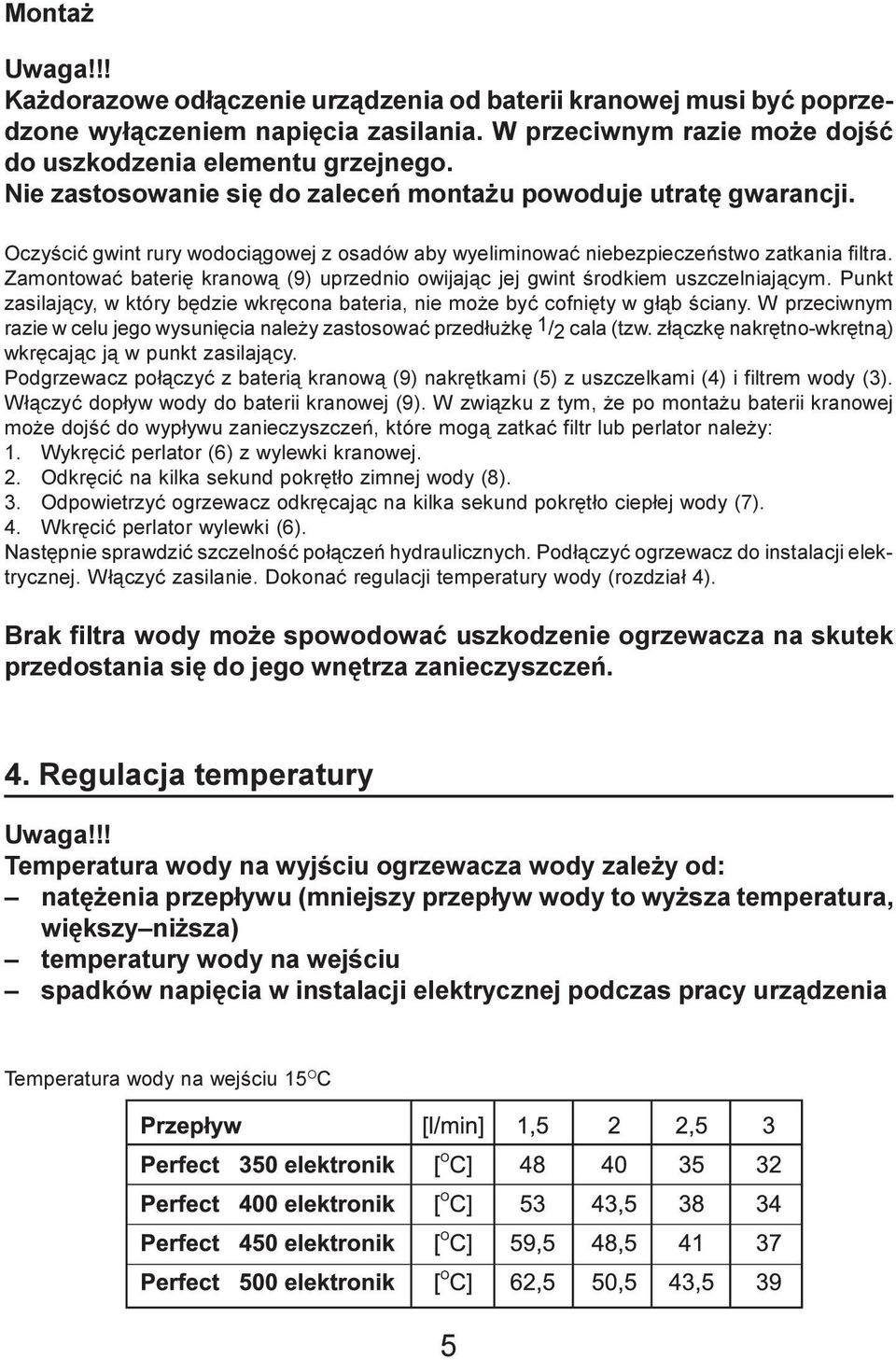

5 Monta Uwaga!!! Ka dorazowe od³¹czenie urz¹dzenia od baterii kranowej musi byæ poprzedzone wy³¹czeniem napiêcia zasilania. W przeciwnym razie mo e dojœæ do uszkodzenia elementu grzejnego. Nie zastosowanie siê do zaleceñ monta u powoduje utratê gwarancji. Oczyœciæ gwint rury wodoci¹gowej z osadów aby wyeliminowaæ niebezpieczeñstwo zatkania filtra. Zamontowaæ bateriê kranow¹ (9) uprzednio owijaj¹c jej gwint œrodkiem uszczelniaj¹cym. Punkt zasilaj¹cy, w który bêdzie wkrêcona bateria, nie mo e byæ cofniêty w g³¹b œciany. W przeciwnym razie w celu jego wysuniêcia nale y zastosowaæ przed³u kê 1/2 cala (tzw. z³¹czkê nakrêtno-wkrêtn¹) wkrêcaj¹c j¹ w punkt zasilaj¹cy. Podgrzewacz po³¹czyæ z bateri¹ kranow¹ (9) nakrêtkami (5) z uszczelkami (4) i filtrem wody (3). W³¹czyæ dop³yw wody do baterii kranowej (9). W zwi¹zku z tym, e po monta u baterii kranowej mo e dojœæ do wyp³ywu zanieczyszczeñ, które mog¹ zatkaæ filtr lub perlator nale y: 1. Wykrêciæ perlator (6) z wylewki kranowej. 2. Odkrêciæ na kilka sekund pokrêt³o zimnej wody (8). 3. Odpowietrzyæ ogrzewacz odkrêcaj¹c na kilka sekund pokrêt³o ciep³ej wody (7). 4. Wkrêciæ perlator wylewki (6). Nastêpnie sprawdziæ szczelnoœæ po³¹czeñ hydraulicznych. Pod³¹czyæ ogrzewacz do instalacji elektrycznej. W³¹czyæ zasilanie. Dokonaæ regulacji temperatury wody (rozdzia³ 4). Brak filtra wody mo e spowodowaæ uszkodzenie ogrzewacza na skutek przedostania siê do jego wnêtrza zanieczyszczeñ. 4. Regulacja temperatury Uwaga!!! Temperatura wody na wyjœciu ogrzewacza wody zale y od: natê enia przep³ywu (mniejszy przep³yw wody to wy sza temperatura, wiêkszy ni sza) temperatury wody na wejœciu spadków napiêcia w instalacji elektrycznej podczas pracy urz¹dzenia Temperatura wody na wejœciu 15 O C 5

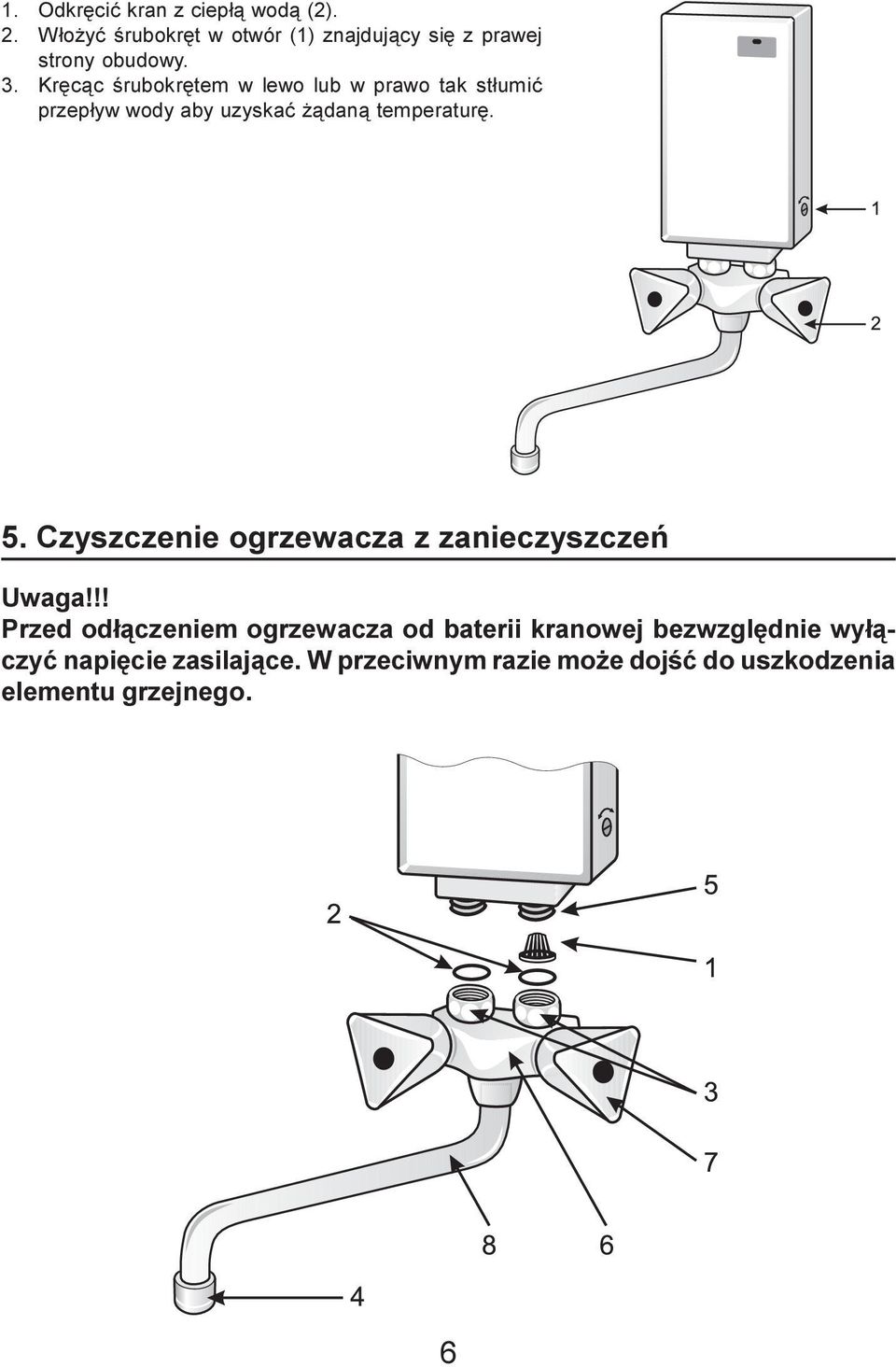

6 1. Odkrêciæ kran z ciep³¹ wod¹ (2). 2. W³o yæ œrubokrêt w otwór (1) znajduj¹cy siê z prawej strony obudowy. 3. Krêc¹c œrubokrêtem w lewo lub w prawo tak st³umiæ przep³yw wody aby uzyskaæ ¹dan¹ temperaturê. 5. Czyszczenie ogrzewacza z zanieczyszczeñ Uwaga!!! Przed od³¹czeniem ogrzewacza od baterii kranowej bezwzglêdnie wy³¹czyæ napiêcie zasilaj¹ce. W przeciwnym razie mo e dojœæ do uszkodzenia elementu grzejnego. 6

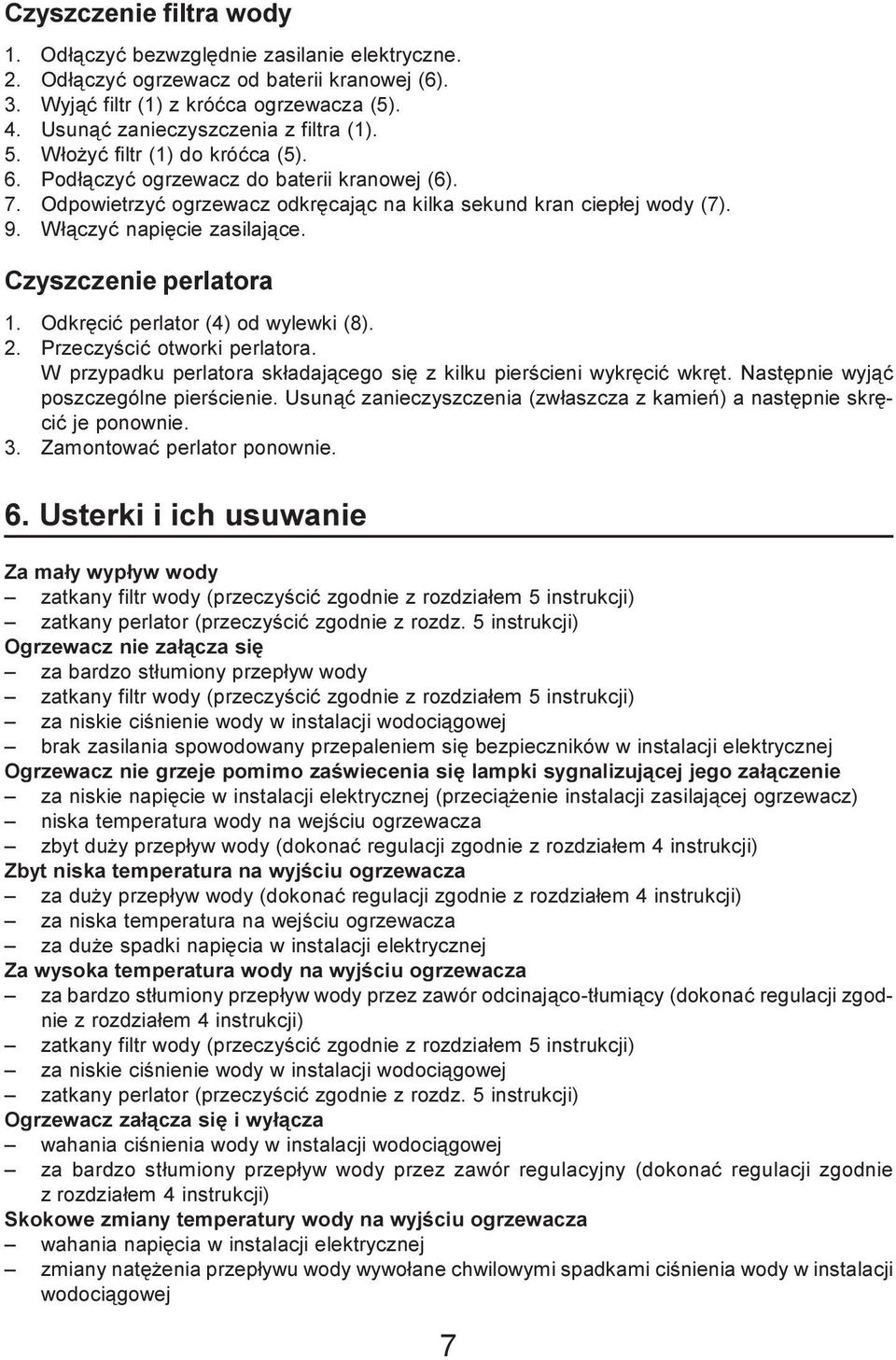

7 Czyszczenie filtra wody 1. Od³¹czyæ bezwzglêdnie zasilanie elektryczne. 2. Od³¹czyæ ogrzewacz od baterii kranowej (6). 3. Wyj¹æ filtr (1) z króæca ogrzewacza (5). 4. Usun¹æ zanieczyszczenia z filtra (1). 5. W³o yæ filtr (1) do króæca (5). 6. Pod³¹czyæ ogrzewacz do baterii kranowej (6). 7. Odpowietrzyæ ogrzewacz odkrêcaj¹c na kilka sekund kran ciep³ej wody (7). 9. W³¹czyæ napiêcie zasilaj¹ce. Czyszczenie perlatora 1. Odkrêciæ perlator (4) od wylewki (8). 2. Przeczyœciæ otworki perlatora. W przypadku perlatora sk³adaj¹cego siê z kilku pierœcieni wykrêciæ wkrêt. Nastêpnie wyj¹æ poszczególne pierœcienie. Usun¹æ zanieczyszczenia (zw³aszcza z kamieñ) a nastêpnie skrêciæ je ponownie. 3. Zamontowaæ perlator ponownie. 6. Usterki i ich usuwanie Za ma³y wyp³yw wody zatkany filtr wody (przeczyœciæ zgodnie z rozdzia³em 5 instrukcji) zatkany perlator (przeczyœciæ zgodnie z rozdz. 5 instrukcji) Ogrzewacz nie za³¹cza siê za bardzo st³umiony przep³yw wody zatkany filtr wody (przeczyœciæ zgodnie z rozdzia³em 5 instrukcji) za niskie ciœnienie wody w instalacji wodoci¹gowej brak zasilania spowodowany przepaleniem siê bezpieczników w instalacji elektrycznej Ogrzewacz nie grzeje pomimo zaœwiecenia siê lampki sygnalizuj¹cej jego za³¹czenie za niskie napiêcie w instalacji elektrycznej (przeci¹ enie instalacji zasilaj¹cej ogrzewacz) niska temperatura wody na wejœciu ogrzewacza zbyt du y przep³yw wody (dokonaæ regulacji zgodnie z rozdzia³em 4 instrukcji) Zbyt niska temperatura na wyjœciu ogrzewacza za du y przep³yw wody (dokonaæ regulacji zgodnie z rozdzia³em 4 instrukcji) za niska temperatura na wejœciu ogrzewacza za du e spadki napiêcia w instalacji elektrycznej Za wysoka temperatura wody na wyjœciu ogrzewacza za bardzo st³umiony przep³yw wody przez zawór odcinaj¹co-t³umi¹cy (dokonaæ regulacji zgodnie z rozdzia³em 4 instrukcji) zatkany filtr wody (przeczyœciæ zgodnie z rozdzia³em 5 instrukcji) za niskie ciœnienie wody w instalacji wodoci¹gowej zatkany perlator (przeczyœciæ zgodnie z rozdz. 5 instrukcji) Ogrzewacz za³¹cza siê i wy³¹cza wahania ciœnienia wody w instalacji wodoci¹gowej za bardzo st³umiony przep³yw wody przez zawór regulacyjny (dokonaæ regulacji zgodnie z rozdzia³em 4 instrukcji) Skokowe zmiany temperatury wody na wyjœciu ogrzewacza wahania napiêcia w instalacji elektrycznej zmiany natê enia przep³ywu wody wywo³ane chwilowymi spadkami ciœnienia wody w instalacji wodoci¹gowej 7

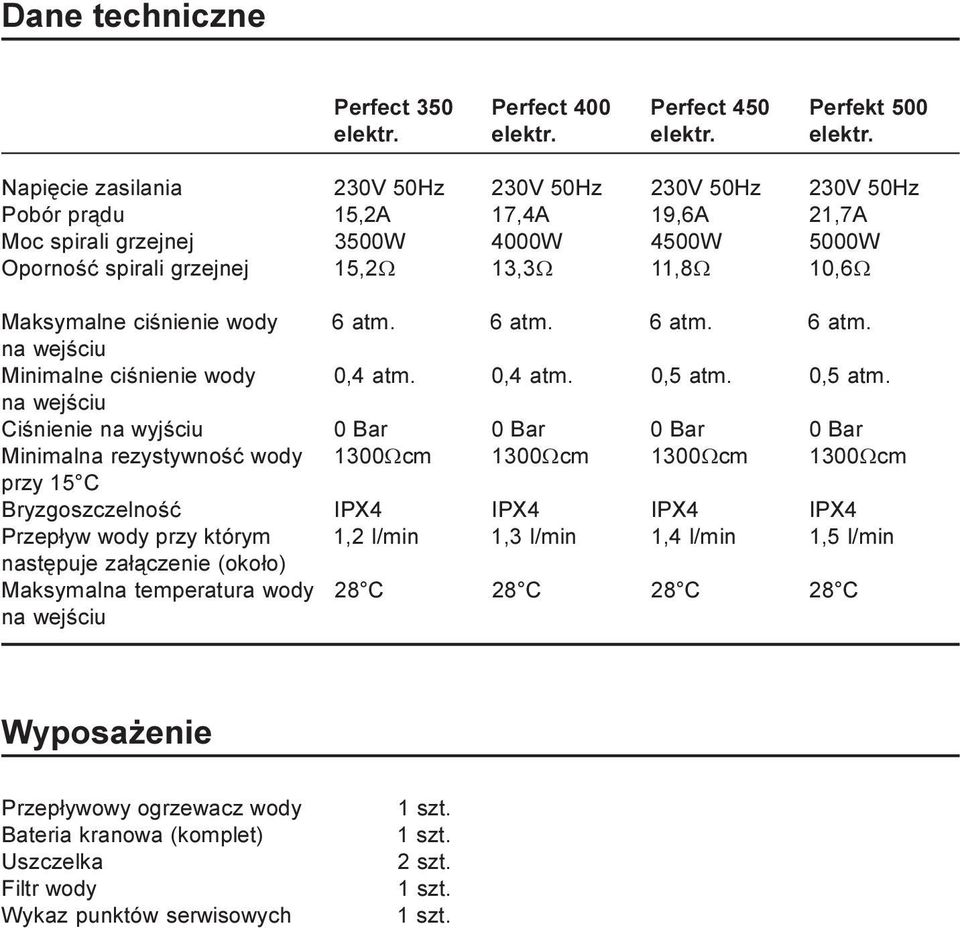

8 Dane techniczne Perfect 350 Perfect 400 Perfect 450 Perfekt 500 elektr. elektr. elektr. elektr. Napiêcie zasilania 230V 50Hz 230V 50Hz 230V 50Hz 230V 50Hz Pobór pr¹du 15,2A 17,4A 19,6A 21,7A Moc spirali grzejnej 3500W 4000W 4500W 5000W Opornoœæ spirali grzejnej 15,2W 13,3W 11,8W 10,6W Maksymalne ciœnienie wody 6 atm. 6 atm. 6 atm. 6 atm. na wejœciu Minimalne ciœnienie wody 0,4 atm. 0,4 atm. 0,5 atm. 0,5 atm. na wejœciu Ciœnienie na wyjœciu 0 Bar 0 Bar 0 Bar 0 Bar Minimalna rezystywnoœæ wody 1300Wcm 1300Wcm 1300Wcm 1300Wcm przy 15 C Bryzgoszczelnoœæ IPX4 IPX4 IPX4 IPX4 Przep³yw wody przy którym 1,2 l/min 1,3 l/min 1,4 l/min 1,5 l/min nastêpuje za³¹czenie (oko³o) Maksymalna temperatura wody 28 C 28 C 28 C 28 C na wejœciu Wyposa enie Przep³ywowy ogrzewacz wody Bateria kranowa (komplet) Uszczelka Filtr wody Wykaz punktów serwisowych 1 szt. 1 szt. 2 szt. 1 szt. 1 szt.
