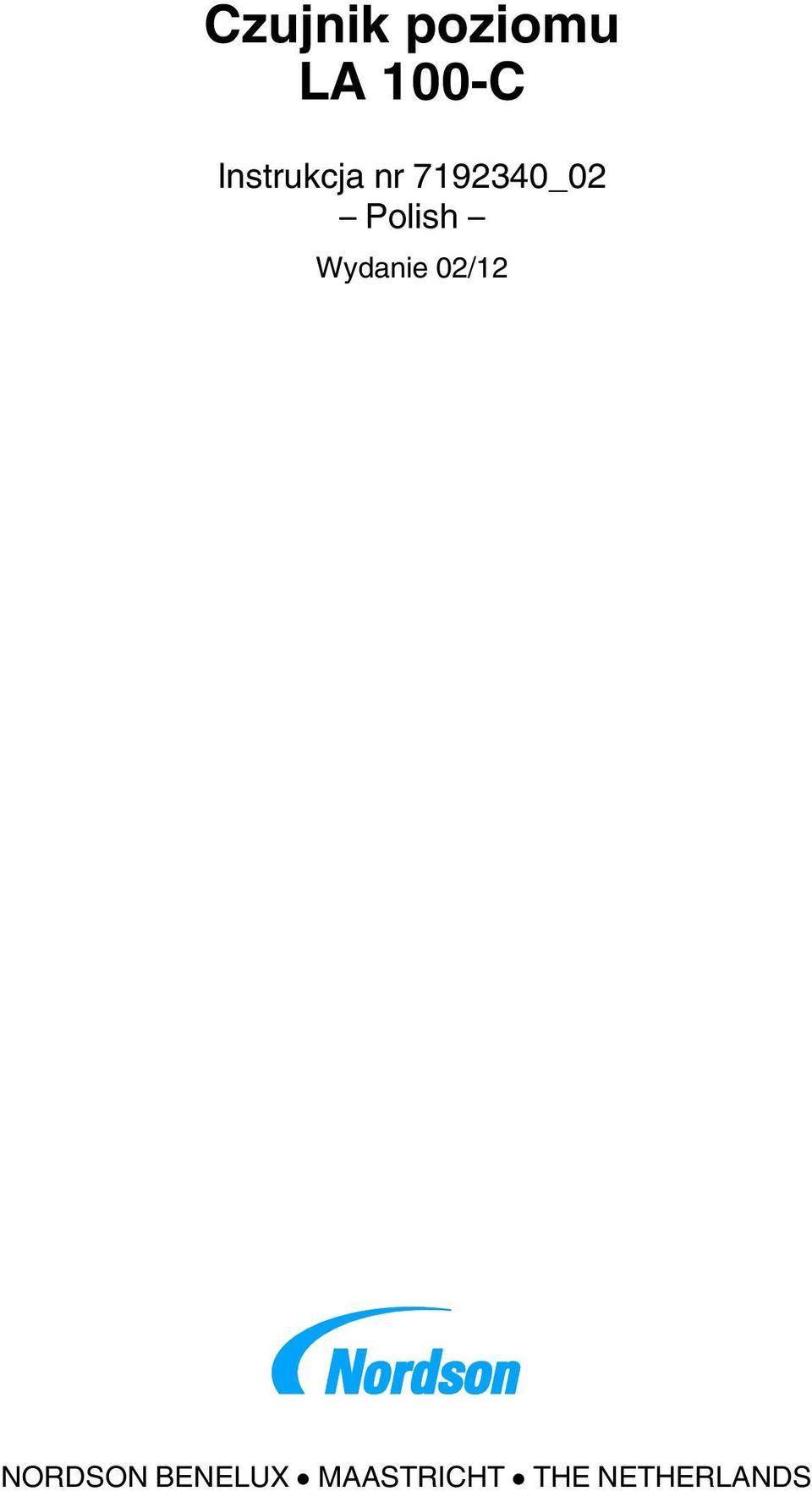

1 Czujnik poziomu LA 100-C Instrukcja nr _02 Polish Wydanie 02/12 NORDSON BENELUX MAASTRICHT THE NETHERLANDS

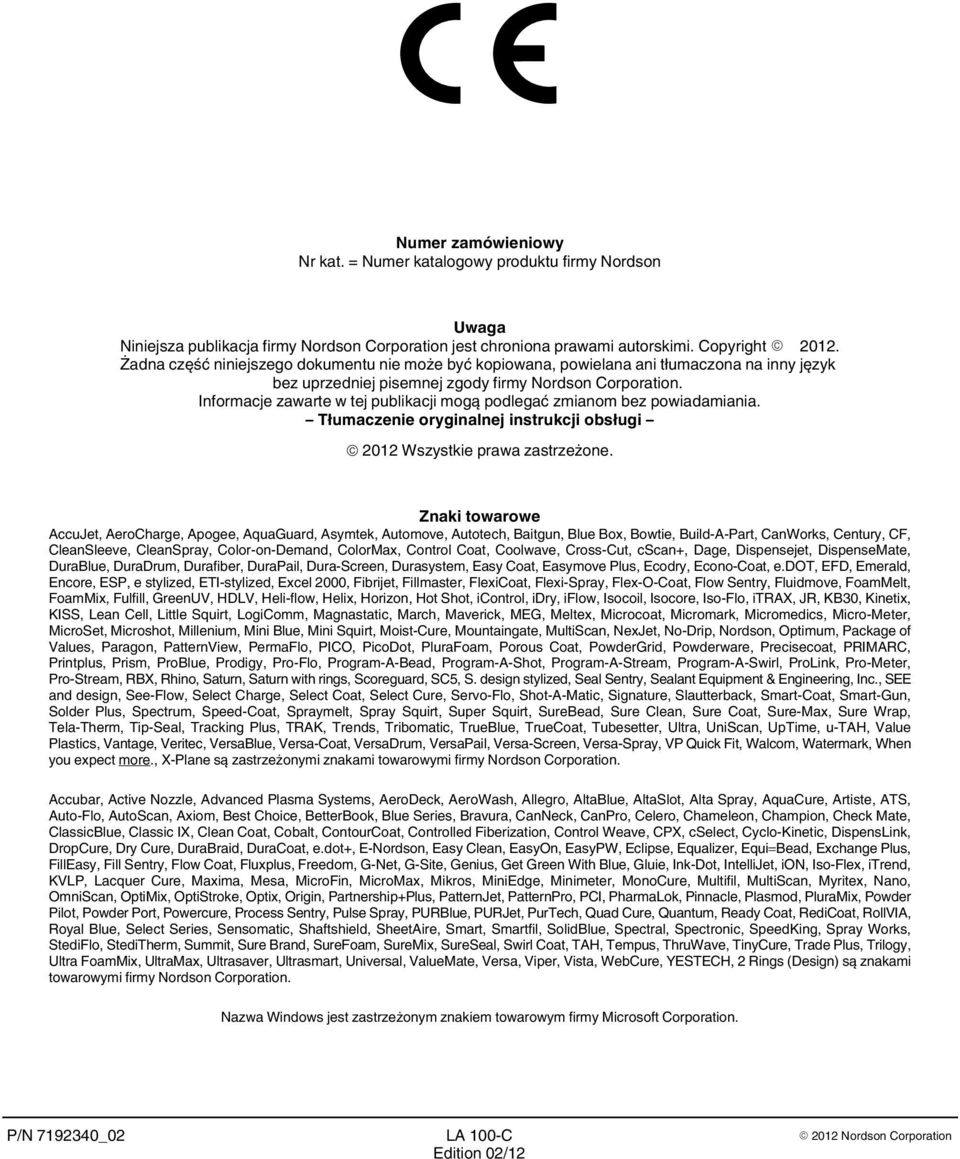

2 Numer zamówieniowy Nr kat. = Numer katalogowy produktu firmy Nordson Uwaga Niniejsza publikacja firmy Nordson Corporation jest chroniona prawami autorskimi. Copyright Żadna część niniejszego dokumentu nie może być kopiowana, powielana ani tłumaczona na inny język bez uprzedniej pisemnej zgody firmy Nordson Corporation. Informacje zawarte w tej publikacji mogą podlegać zmianom bez powiadamiania. Tłumaczenie oryginalnej instrukcji obsługi 2012 Wszystkie prawa zastrzeżone. Znaki towarowe AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, Bowtie, Build A Part, CanWorks, Century, CF, CleanSleeve, CleanSpray, Color on Demand, ColorMax, Control Coat, Coolwave, Cross Cut, cscan+, Dage, Dispensejet, DispenseMate, DuraBlue, DuraDrum, Durafiber, DuraPail, Dura Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo Coat, e.dot, EFD, Emerald, Encore, ESP, e stylized, ETI stylized, Excel 2000, Fibrijet, Fillmaster, FlexiCoat, Flexi Spray, Flex O Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Fulfill, GreenUV, HDLV, Heli flow, Helix, Horizon, Hot Shot, icontrol, idry, iflow, Isocoil, Isocore, Iso Flo, itrax, JR, KB30, Kinetix, KISS, Lean Cell, Little Squirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, Micromedics, Micro Meter, MicroSet, Microshot, Millenium, Mini Blue, Mini Squirt, Moist Cure, Mountaingate, MultiScan, NexJet, No Drip, Nordson, Optimum, Package of Values, Paragon, PatternView, PermaFlo, PICO, PicoDot, PluraFoam, Porous Coat, PowderGrid, Powderware, Precisecoat, PRIMARC, Printplus, Prism, ProBlue, Prodigy, Pro Flo, Program A Bead, Program A Shot, Program A Stream, Program A Swirl, ProLink, Pro Meter, Pro Stream, RBX, Rhino, Saturn, Saturn with rings, Scoreguard, SC5, S. design stylized, Seal Sentry, Sealant Equipment & Engineering, Inc., SEE and design, See Flow, Select Charge, Select Coat, Select Cure, Servo Flo, Shot A Matic, Signature, Slautterback, Smart Coat, Smart Gun, Solder Plus, Spectrum, Speed Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure Max, Sure Wrap, Tela Therm, Tip Seal, Tracking Plus, TRAK, Trends, Tribomatic, TrueBlue, TrueCoat, Tubesetter, Ultra, UniScan, UpTime, u TAH, Value Plastics, Vantage, Veritec, VersaBlue, Versa Coat, VersaDrum, VersaPail, Versa Screen, Versa Spray, VP Quick Fit, Walcom, Watermark, When you expect more., X Plane są zastrzeżonymi znakami towarowymi firmy Nordson Corporation. Accubar, Active Nozzle, Advanced Plasma Systems, AeroDeck, AeroWash, Allegro, AltaBlue, AltaSlot, Alta Spray, AquaCure, Artiste, ATS, Auto Flo, AutoScan, Axiom, Best Choice, BetterBook, Blue Series, Bravura, CanNeck, CanPro, Celero, Chameleon, Champion, Check Mate, ClassicBlue, Classic IX, Clean Coat, Cobalt, ContourCoat, Controlled Fiberization, Control Weave, CPX, cselect, Cyclo Kinetic, DispensLink, DropCure, Dry Cure, DuraBraid, DuraCoat, e.dot+, E Nordson, Easy Clean, EasyOn, EasyPW, Eclipse, Equalizer, Equi=Bead, Exchange Plus, FillEasy, Fill Sentry, Flow Coat, Fluxplus, Freedom, G Net, G Site, Genius, Get Green With Blue, Gluie, Ink Dot, IntelliJet, ion, Iso Flex, itrend, KVLP, Lacquer Cure, Maxima, Mesa, MicroFin, MicroMax, Mikros, MiniEdge, Minimeter, MonoCure, Multifil, MultiScan, Myritex, Nano, OmniScan, OptiMix, OptiStroke, Optix, Origin, Partnership+Plus, PatternJet, PatternPro, PCI, PharmaLok, Pinnacle, Plasmod, PluraMix, Powder Pilot, Powder Port, Powercure, Process Sentry, Pulse Spray, PURBlue, PURJet, PurTech, Quad Cure, Quantum, Ready Coat, RediCoat, RollVIA, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, Smartfil, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, StediFlo, StediTherm, Summit, Sure Brand, SureFoam, SureMix, SureSeal, Swirl Coat, TAH, Tempus, ThruWave, TinyCure, Trade Plus, Trilogy, Ultra FoamMix, UltraMax, Ultrasaver, Ultrasmart, Universal, ValueMate, Versa, Viper, Vista, WebCure, YESTECH, 2 Rings (Design) są znakami towarowymi firmy Nordson Corporation. Nazwa Windows jest zastrzeżonym znakiem towarowym firmy Microsoft Corporation. LA 100-C 2012 Nordson Corporation

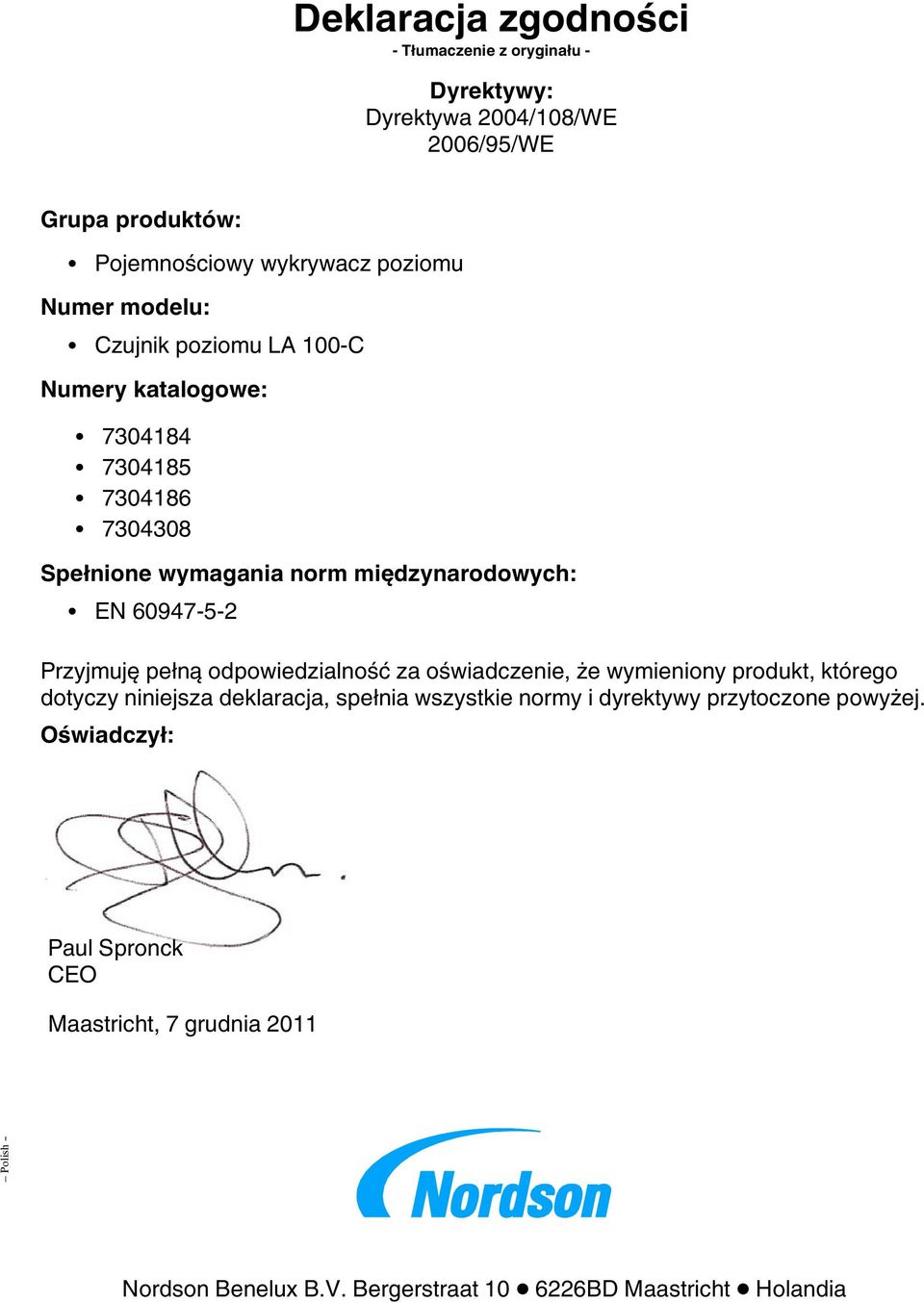

3 Deklaracja zgodności - Tłumaczenie z oryginału - Dyrektywy: Dyrektywa 2004/108/WE 2006/95/WE Grupa produktów: Pojemnościowy wykrywacz poziomu Numer modelu: Czujnik poziomu LA 100-C Numery katalogowe: Spełnione wymagania norm międzynarodowych: EN Przyjmuję pełną odpowiedzialność za oświadczenie, że wymieniony produkt, którego dotyczy niniejsza deklaracja, spełnia wszystkie normy i dyrektywy przytoczone powyżej. Oświadczył: Paul Spronck CEO Maastricht, 7 grudnia 2011 Polish - Nordson Benelux B.V. Bergerstraat BD Maastricht Holandia

4

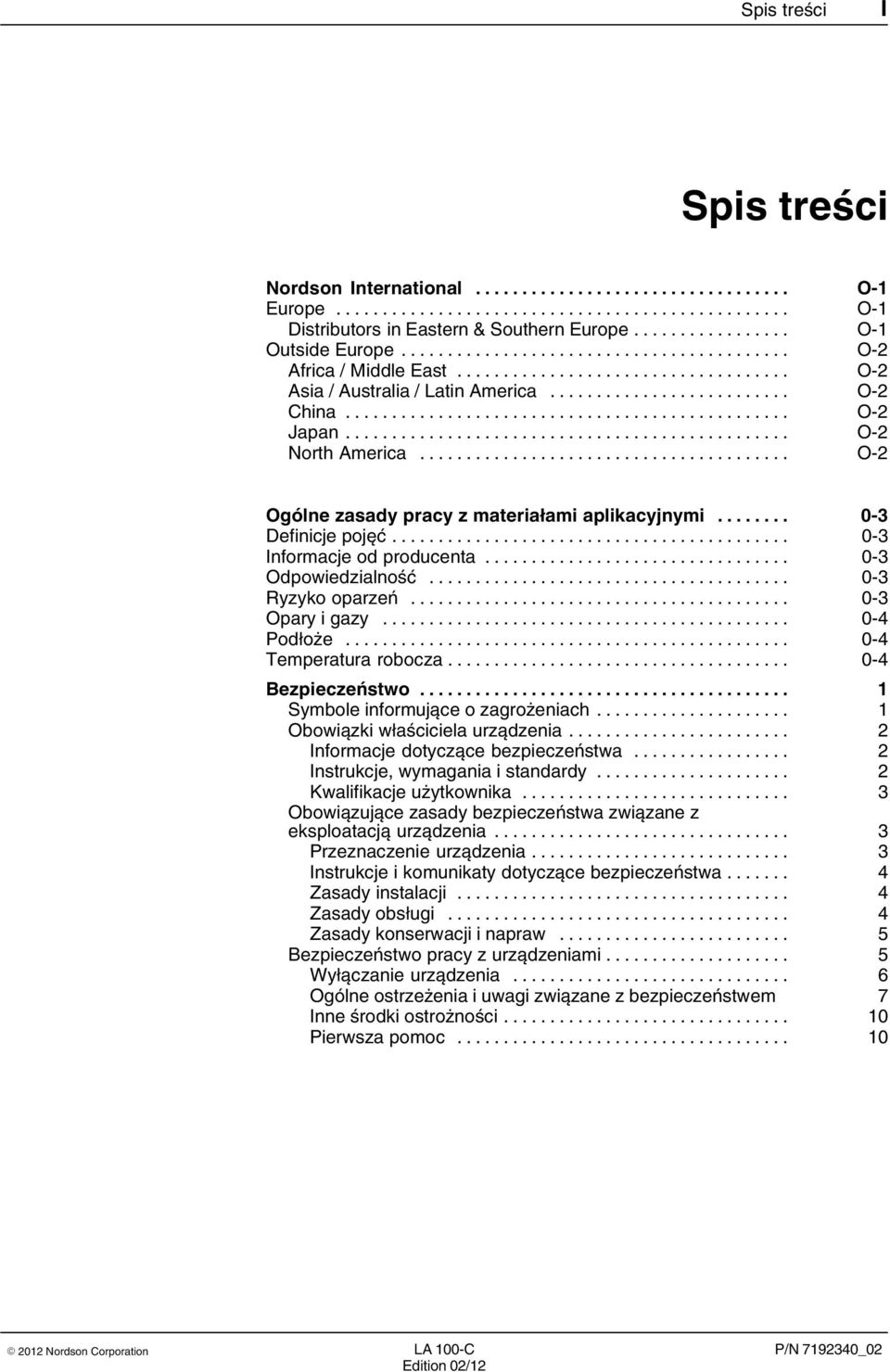

5 Spis treści I Spis treści Nordson International... O 1 Europe... O 1 Distributors in Eastern & Southern Europe... O 1 Outside Europe... O 2 Africa / Middle East... O 2 Asia / Australia / Latin America... O 2 China... O 2 Japan... O 2 North America... O 2 Ogólne zasady pracy z materiałami aplikacyjnymi Definicje pojęć Informacje od producenta Odpowiedzialność Ryzyko oparzeń Opary i gazy Podłoże Temperatura robocza Bezpieczeństwo... 1 Symbole informujące o zagrożeniach... 1 Obowiązki właściciela urządzenia... 2 Informacje dotyczące bezpieczeństwa... 2 Instrukcje, wymagania i standardy... 2 Kwalifikacje użytkownika... 3 Obowiązujące zasady bezpieczeństwa związane z eksploatacją urządzenia... 3 Przeznaczenie urządzenia... 3 Instrukcje i komunikaty dotyczące bezpieczeństwa... 4 Zasady instalacji... 4 Zasady obsługi... 4 Zasady konserwacji i napraw... 5 Bezpieczeństwo pracy z urządzeniami... 5 Wyłączanie urządzenia... 6 Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem 7 Inne środki ostrożności Pierwsza pomoc Nordson Corporation LA 100-C

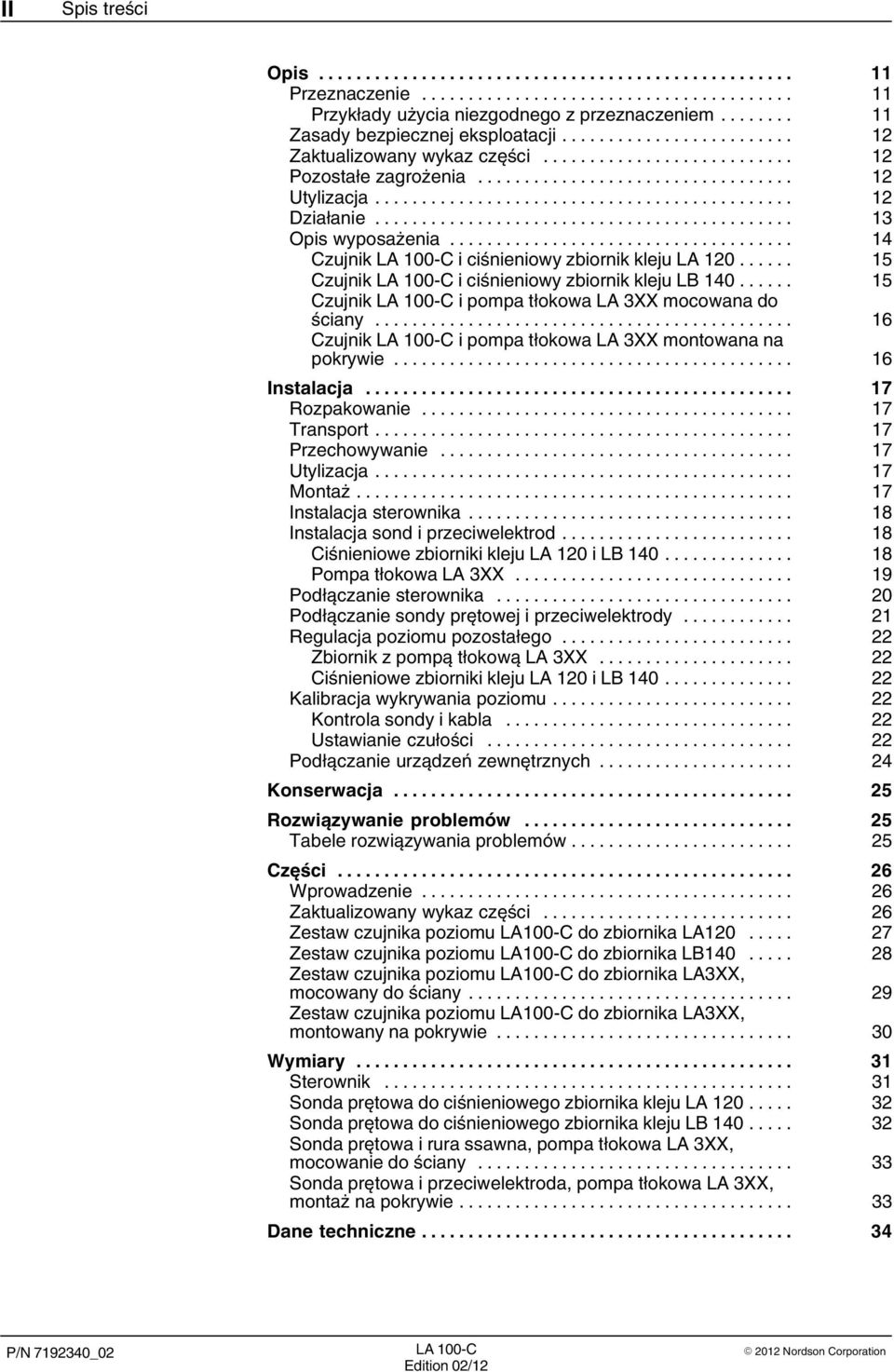

6 II Spis treści Opis Przeznaczenie Przykłady użycia niezgodnego z przeznaczeniem Zasady bezpiecznej eksploatacji Zaktualizowany wykaz części Pozostałe zagrożenia Utylizacja Działanie Opis wyposażenia Czujnik LA 100-C i ciśnieniowy zbiornik kleju LA Czujnik LA 100-C i ciśnieniowy zbiornik kleju LB Czujnik LA 100-C i pompa tłokowa LA 3XX mocowana do ściany Czujnik LA 100-C i pompa tłokowa LA 3XX montowana na pokrywie Instalacja Rozpakowanie Transport Przechowywanie Utylizacja Montaż Instalacja sterownika Instalacja sond i przeciwelektrod Ciśnieniowe zbiorniki kleju LA 120 i LB Pompa tłokowa LA 3XX Podłączanie sterownika Podłączanie sondy prętowej i przeciwelektrody Regulacja poziomu pozostałego Zbiornik z pompą tłokową LA 3XX Ciśnieniowe zbiorniki kleju LA 120 i LB Kalibracja wykrywania poziomu Kontrola sondy i kabla Ustawianie czułości Podłączanie urządzeń zewnętrznych Konserwacja Rozwiązywanie problemów Tabele rozwiązywania problemów Części Wprowadzenie Zaktualizowany wykaz części Zestaw czujnika poziomu LA100 C do zbiornika LA Zestaw czujnika poziomu LA100 C do zbiornika LB Zestaw czujnika poziomu LA100 C do zbiornika LA3XX, mocowany do ściany Zestaw czujnika poziomu LA100 C do zbiornika LA3XX, montowany na pokrywie Wymiary Sterownik Sonda prętowa do ciśnieniowego zbiornika kleju LA Sonda prętowa do ciśnieniowego zbiornika kleju LB Sonda prętowa i rura ssawna, pompa tłokowa LA 3XX, mocowanie do ściany Sonda prętowa i przeciwelektroda, pompa tłokowa LA 3XX, montaż na pokrywie Dane techniczne LA 100-C 2012 Nordson Corporation

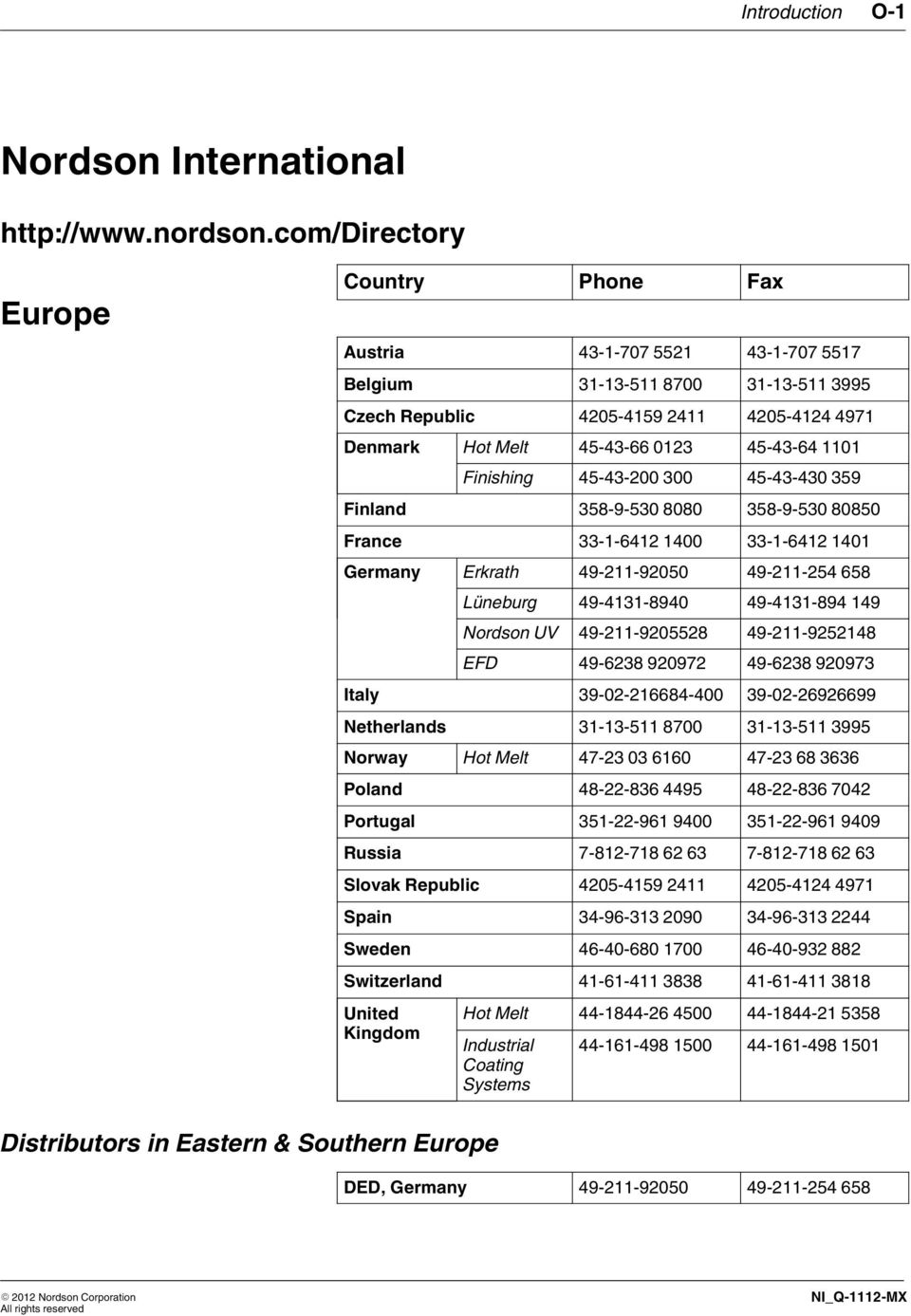

7 Introduction O 1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Industrial Coating Systems Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_Q-1112-MX

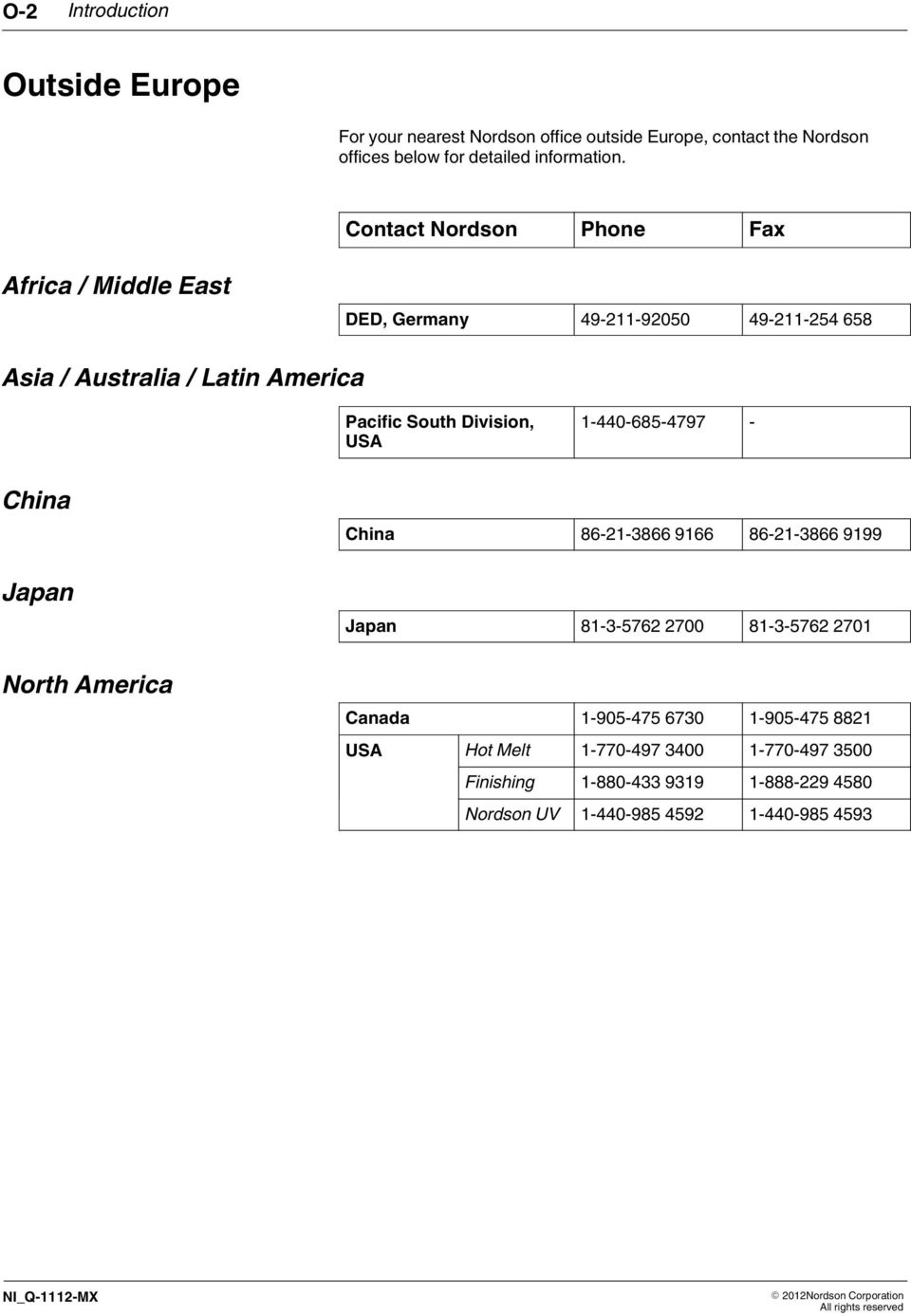

8 O 2 Introduction Outside Europe For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA China Japan North America China Japan Canada USA Hot Melt Finishing Nordson UV NI_Q-1112-MX 2012Nordson Corporation All rights reserved

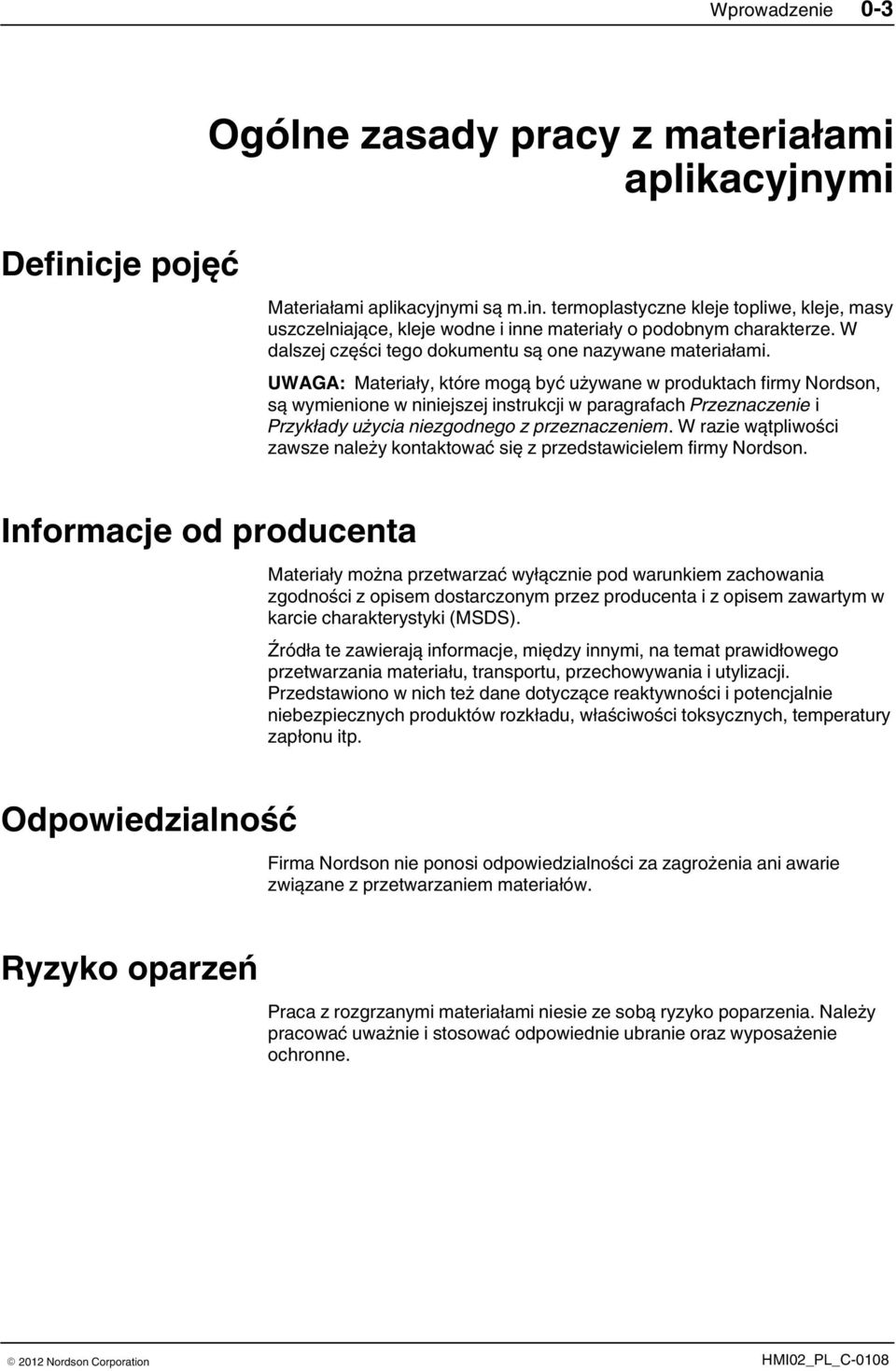

9 Wprowadzenie 0 3 Ogólne zasady pracy z materiałami aplikacyjnymi Definicje pojęć Materiałami aplikacyjnymi są m.in. termoplastyczne kleje topliwe, kleje, masy uszczelniające, kleje wodne i inne materiały o podobnym charakterze. W dalszej części tego dokumentu są one nazywane materiałami. UWAGA: Materiały, które mogą być używane w produktach firmy Nordson, są wymienione w niniejszej instrukcji w paragrafach Przeznaczenie i Przykłady użycia niezgodnego z przeznaczeniem. W razie wątpliwości zawsze należy kontaktować się z przedstawicielem firmy Nordson. Informacje od producenta Materiały można przetwarzać wyłącznie pod warunkiem zachowania zgodności z opisem dostarczonym przez producenta i z opisem zawartym w karcie charakterystyki (MSDS). Źródła te zawierają informacje, między innymi, na temat prawidłowego przetwarzania materiału, transportu, przechowywania i utylizacji. Przedstawiono w nich też dane dotyczące reaktywności i potencjalnie niebezpiecznych produktów rozkładu, właściwości toksycznych, temperatury zapłonu itp. Odpowiedzialność Firma Nordson nie ponosi odpowiedzialności za zagrożenia ani awarie związane z przetwarzaniem materiałów. Ryzyko oparzeń Praca z rozgrzanymi materiałami niesie ze sobą ryzyko poparzenia. Należy pracować uważnie i stosować odpowiednie ubranie oraz wyposażenie ochronne Nordson Corporation HMI02_PL_C-0108

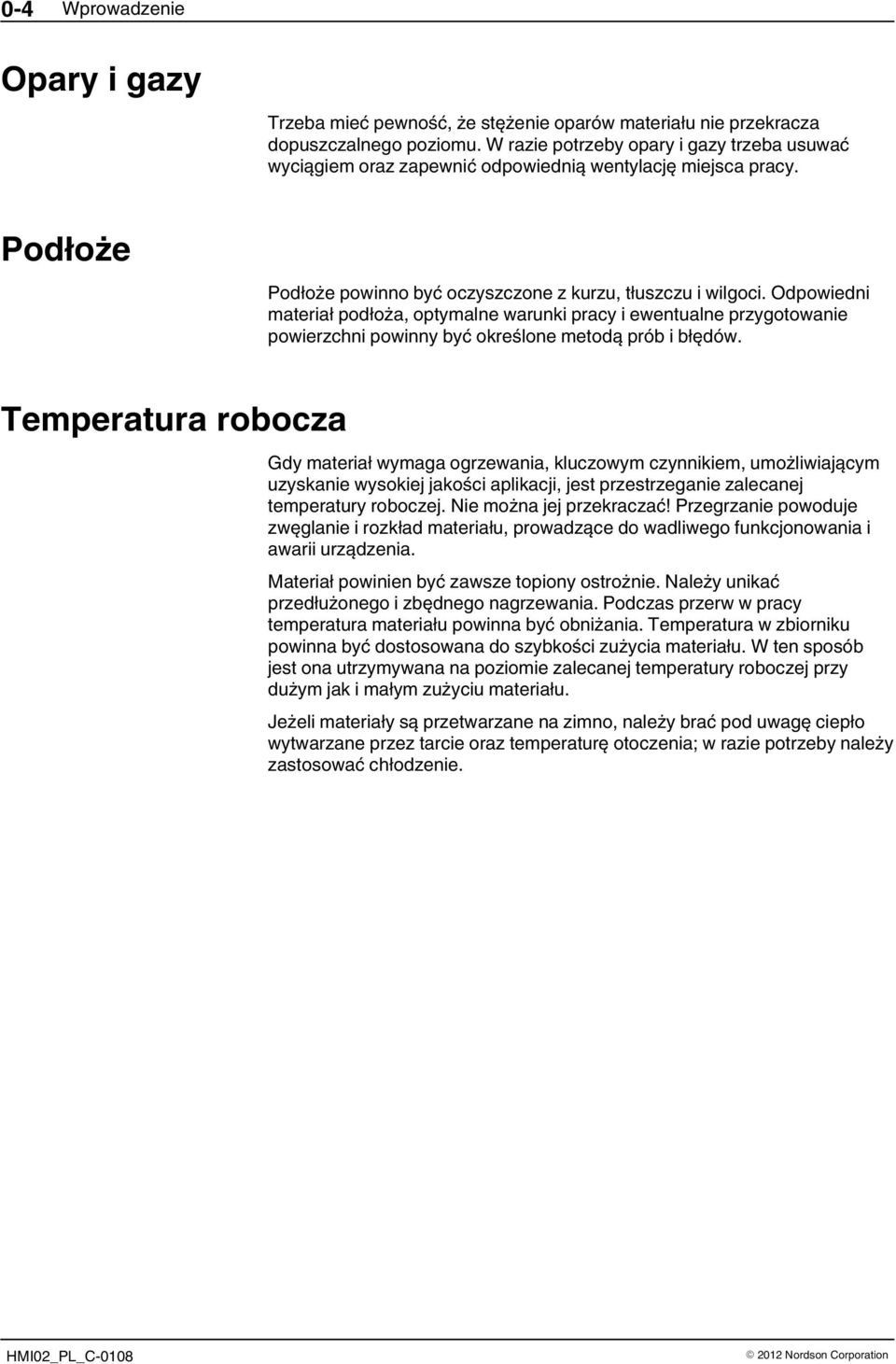

10 0 4 Wprowadzenie Opary i gazy Trzeba mieć pewność, że stężenie oparów materiału nie przekracza dopuszczalnego poziomu. W razie potrzeby opary i gazy trzeba usuwać wyciągiem oraz zapewnić odpowiednią wentylację miejsca pracy. Podłoże Podłoże powinno być oczyszczone z kurzu, tłuszczu i wilgoci. Odpowiedni materiał podłoża, optymalne warunki pracy i ewentualne przygotowanie powierzchni powinny być określone metodą prób i błędów. Temperatura robocza Gdy materiał wymaga ogrzewania, kluczowym czynnikiem, umożliwiającym uzyskanie wysokiej jakości aplikacji, jest przestrzeganie zalecanej temperatury roboczej. Nie można jej przekraczać! Przegrzanie powoduje zwęglanie i rozkład materiału, prowadzące do wadliwego funkcjonowania i awarii urządzenia. Materiał powinien być zawsze topiony ostrożnie. Należy unikać przedłużonego i zbędnego nagrzewania. Podczas przerw w pracy temperatura materiału powinna być obniżania. Temperatura w zbiorniku powinna być dostosowana do szybkości zużycia materiału. W ten sposób jest ona utrzymywana na poziomie zalecanej temperatury roboczej przy dużym jak i małym zużyciu materiału. Jeżeli materiały są przetwarzane na zimno, należy brać pod uwagę ciepło wytwarzane przez tarcie oraz temperaturę otoczenia; w razie potrzeby należy zastosować chłodzenie. HMI02_PL_C Nordson Corporation

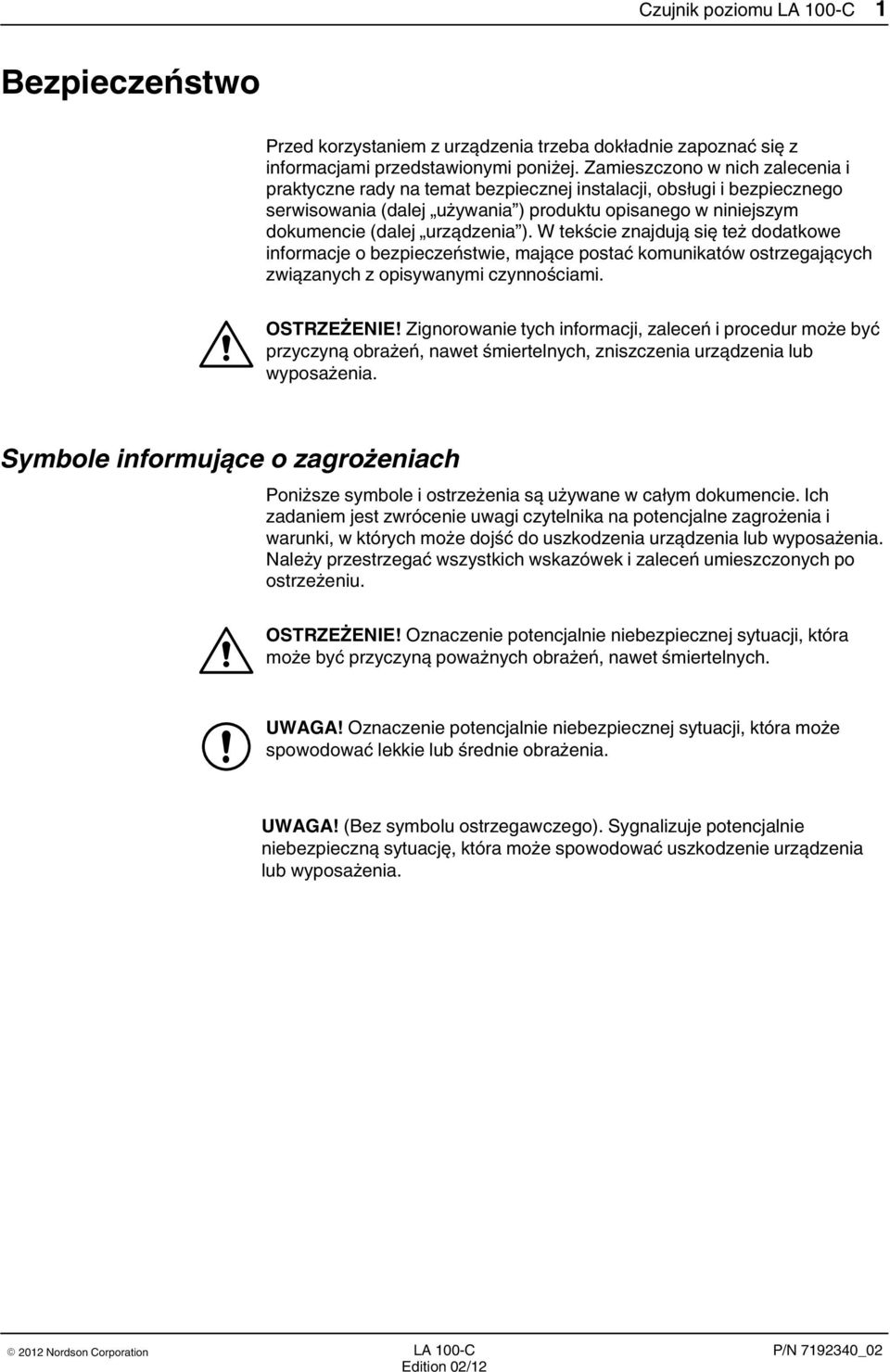

11 Czujnik poziomu LA 100-C 1 Bezpieczeństwo Przed korzystaniem z urządzenia trzeba dokładnie zapoznać się z informacjami przedstawionymi poniżej. Zamieszczono w nich zalecenia i praktyczne rady na temat bezpiecznej instalacji, obsługi i bezpiecznego serwisowania (dalej używania ) produktu opisanego w niniejszym dokumencie (dalej urządzenia ). W tekście znajdują się też dodatkowe informacje o bezpieczeństwie, mające postać komunikatów ostrzegających związanych z opisywanymi czynnościami. OSTRZEŻENIE! Zignorowanie tych informacji, zaleceń i procedur może być przyczyną obrażeń, nawet śmiertelnych, zniszczenia urządzenia lub wyposażenia. Symbole informujące o zagrożeniach Poniższe symbole i ostrzeżenia są używane w całym dokumencie. Ich zadaniem jest zwrócenie uwagi czytelnika na potencjalne zagrożenia i warunki, w których może dojść do uszkodzenia urządzenia lub wyposażenia. Należy przestrzegać wszystkich wskazówek i zaleceń umieszczonych po ostrzeżeniu. OSTRZEŻENIE! Oznaczenie potencjalnie niebezpiecznej sytuacji, która może być przyczyną poważnych obrażeń, nawet śmiertelnych. UWAGA! Oznaczenie potencjalnie niebezpiecznej sytuacji, która może spowodować lekkie lub średnie obrażenia. UWAGA! (Bez symbolu ostrzegawczego). Sygnalizuje potencjalnie niebezpieczną sytuację, która może spowodować uszkodzenie urządzenia lub wyposażenia Nordson Corporation LA 100-C

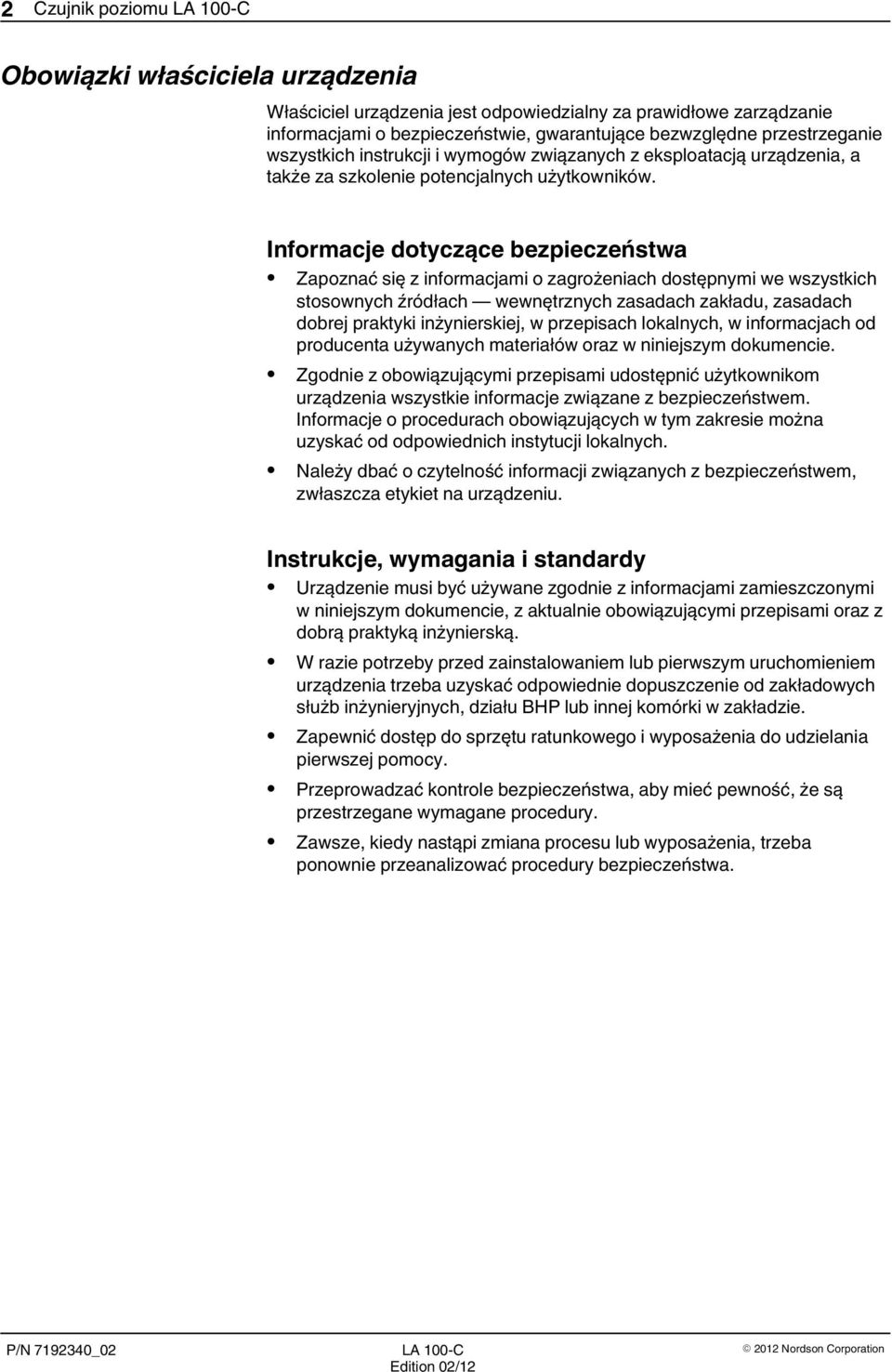

12 2 Czujnik poziomu LA 100-C Obowiązki właściciela urządzenia Właściciel urządzenia jest odpowiedzialny za prawidłowe zarządzanie informacjami o bezpieczeństwie, gwarantujące bezwzględne przestrzeganie wszystkich instrukcji i wymogów związanych z eksploatacją urządzenia, a także za szkolenie potencjalnych użytkowników. Informacje dotyczące bezpieczeństwa Zapoznać się z informacjami o zagrożeniach dostępnymi we wszystkich stosownych źródłach wewnętrznych zasadach zakładu, zasadach dobrej praktyki inżynierskiej, w przepisach lokalnych, w informacjach od producenta używanych materiałów oraz w niniejszym dokumencie. Zgodnie z obowiązującymi przepisami udostępnić użytkownikom urządzenia wszystkie informacje związane z bezpieczeństwem. Informacje o procedurach obowiązujących w tym zakresie można uzyskać od odpowiednich instytucji lokalnych. Należy dbać o czytelność informacji związanych z bezpieczeństwem, zwłaszcza etykiet na urządzeniu. Instrukcje, wymagania i standardy Urządzenie musi być używane zgodnie z informacjami zamieszczonymi w niniejszym dokumencie, z aktualnie obowiązującymi przepisami oraz z dobrą praktyką inżynierską. W razie potrzeby przed zainstalowaniem lub pierwszym uruchomieniem urządzenia trzeba uzyskać odpowiednie dopuszczenie od zakładowych służb inżynieryjnych, działu BHP lub innej komórki w zakładzie. Zapewnić dostęp do sprzętu ratunkowego i wyposażenia do udzielania pierwszej pomocy. Przeprowadzać kontrole bezpieczeństwa, aby mieć pewność, że są przestrzegane wymagane procedury. Zawsze, kiedy nastąpi zmiana procesu lub wyposażenia, trzeba ponownie przeanalizować procedury bezpieczeństwa. LA 100-C 2012 Nordson Corporation

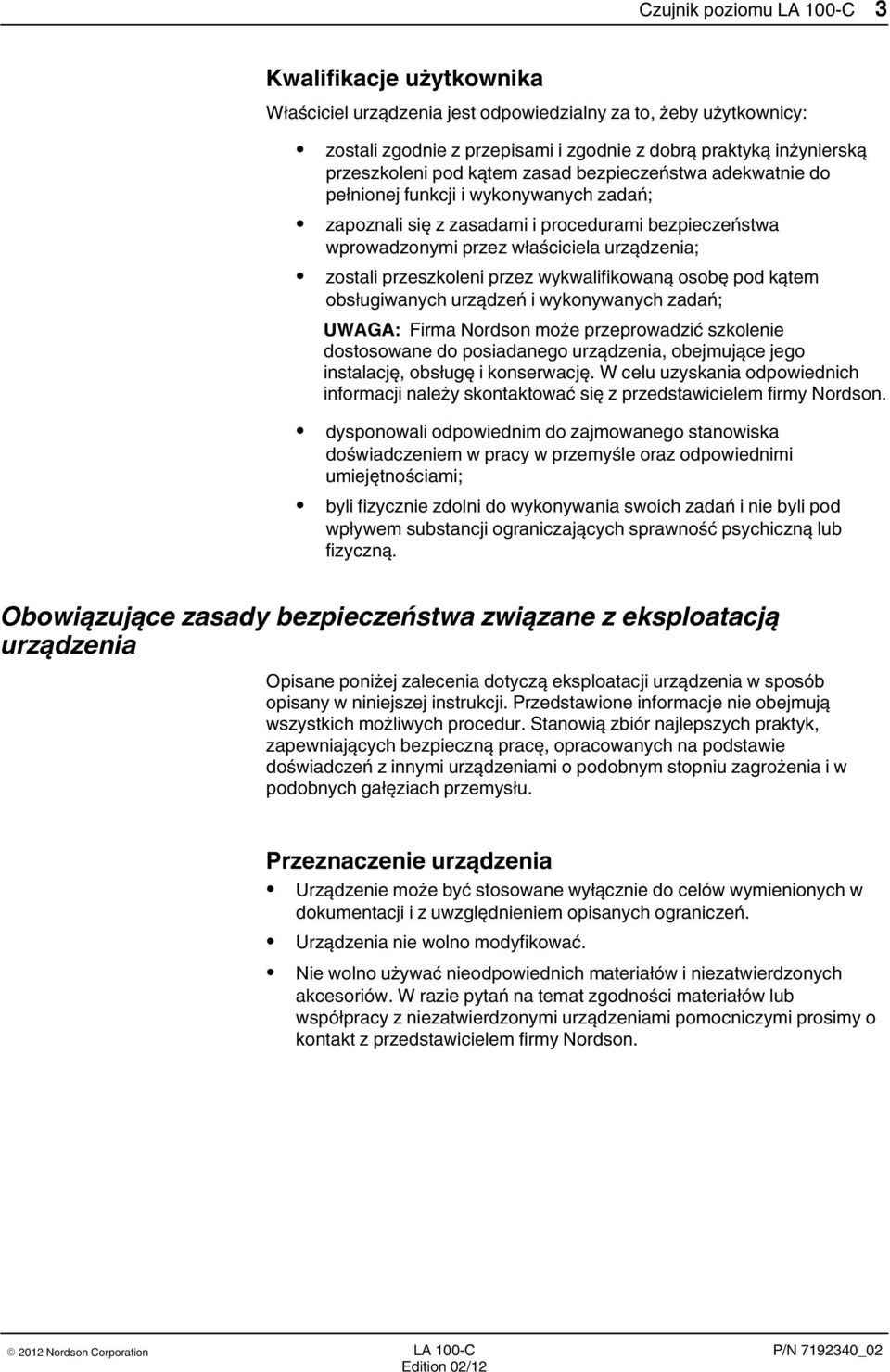

13 Czujnik poziomu LA 100-C 3 Kwalifikacje użytkownika Właściciel urządzenia jest odpowiedzialny za to, żeby użytkownicy: zostali zgodnie z przepisami i zgodnie z dobrą praktyką inżynierską przeszkoleni pod kątem zasad bezpieczeństwa adekwatnie do pełnionej funkcji i wykonywanych zadań; zapoznali się z zasadami i procedurami bezpieczeństwa wprowadzonymi przez właściciela urządzenia; zostali przeszkoleni przez wykwalifikowaną osobę pod kątem obsługiwanych urządzeń i wykonywanych zadań; UWAGA: Firma Nordson może przeprowadzić szkolenie dostosowane do posiadanego urządzenia, obejmujące jego instalację, obsługę i konserwację. W celu uzyskania odpowiednich informacji należy skontaktować się z przedstawicielem firmy Nordson. dysponowali odpowiednim do zajmowanego stanowiska doświadczeniem w pracy w przemyśle oraz odpowiednimi umiejętnościami; byli fizycznie zdolni do wykonywania swoich zadań i nie byli pod wpływem substancji ograniczających sprawność psychiczną lub fizyczną. Obowiązujące zasady bezpieczeństwa związane z eksploatacją urządzenia Opisane poniżej zalecenia dotyczą eksploatacji urządzenia w sposób opisany w niniejszej instrukcji. Przedstawione informacje nie obejmują wszystkich możliwych procedur. Stanowią zbiór najlepszych praktyk, zapewniających bezpieczną pracę, opracowanych na podstawie doświadczeń z innymi urządzeniami o podobnym stopniu zagrożenia i w podobnych gałęziach przemysłu. Przeznaczenie urządzenia Urządzenie może być stosowane wyłącznie do celów wymienionych w dokumentacji i z uwzględnieniem opisanych ograniczeń. Urządzenia nie wolno modyfikować. Nie wolno używać nieodpowiednich materiałów i niezatwierdzonych akcesoriów. W razie pytań na temat zgodności materiałów lub współpracy z niezatwierdzonymi urządzeniami pomocniczymi prosimy o kontakt z przedstawicielem firmy Nordson Nordson Corporation LA 100-C

14 4 Czujnik poziomu LA 100-C Instrukcje i komunikaty dotyczące bezpieczeństwa Zapoznać się z instrukcjami opisanymi w niniejszym dokumencie i w innych dokumentach oraz przestrzegać ich. Zapoznać się z rozmieszczeniem i znaczeniem etykietek ostrzegawczych i oznaczeń na urządzeniu. Odpowiednie informacje na ten temat znajdują się w paragrafie Naklejki i etykiety ostrzegawcze na końcu tego rozdziału. W razie wątpliwości związanych z obsługą urządzenia trzeba skontaktować się z przedstawicielem firmy Nordson. Zasady instalacji Zainstalować urządzenie zgodnie z instrukcjami zamieszczonymi w tym dokumencie i w dokumentacji urządzeń pomocniczych. Upewnić się, że urządzenie jest dopuszczone do pracy w środowisku, w którym będzie używane. Niniejsze urządzenie nie posiada certyfikatu zgodności z dyrektywą ATEX ani certyfikatu niepalności i nie można go instalować w środowisku grożącym wybuchem. Upewnić się, że parametry charakterystyki przetwarzania materiału nie stwarzają groźby powstania środowiska potencjalnie niebezpiecznego. Zapoznać się z kartą charakterystyki substancji (MSDS, Material Safety Data Sheet) dołączonej do używanego materiału. Jeżeli konfiguracja miejsca instalacji nie jest zgodna z instrukcją instalacji, trzeba skontaktować się z przedstawicielem firmy Nordson w celu uzyskania pomocy. Ustawić urządzenie w taki sposób, aby umożliwić bezpieczną obsługę. Przestrzegać wymaganych odległości od innych urządzeń i przedmiotów. Zainstalować blokowany wyłącznik zasilania elektrycznego, aby móc odciąć zasilanie urządzenia i wszystkich pozostałych urządzeń pomocniczych (zasilanych niezależnie). Zadbać o prawidłowe uziemienie wszystkich urządzeń. W razie potrzeby skontaktować się z lokalnym inspektoratem nadzoru budowlanego, aby uzyskać informacje o aktualnie obowiązujących przepisach w tym zakresie. Upewnić się, że w urządzeniach chronionych bezpiecznikami są zainstalowane bezpieczniki odpowiedniego typu i o odpowiednich parametrach. W razie potrzeby skontaktować się z odpowiednim zakładem energetycznym, aby ustalić zakres uzgodnień i kontroli wymaganych w związku z instalacją. Zasady obsługi Zapoznać się z rozmieszczeniem i działaniem wszystkich zabezpieczeń i wskaźników. Upewnić się, że wszystkie składniki urządzenia i zabezpieczenia (osłony, blokady itp.) są sprawne oraz że warunki otoczenia są zgodne ze specyfikacją. Stosować środki ochrony indywidualnej odpowiednie dla każdego zadania. Szczegółowe wymagania, dotyczące tych środków, wymieniono w opisie Bezpieczeństwo pracy z urządzeniami lub w instrukcjach technicznych producenta i w karcie charakterystyki substancji (MSDS). Nie używać urządzenia niesprawnego lub wykazującego oznaki możliwej awarii. LA 100-C 2012 Nordson Corporation

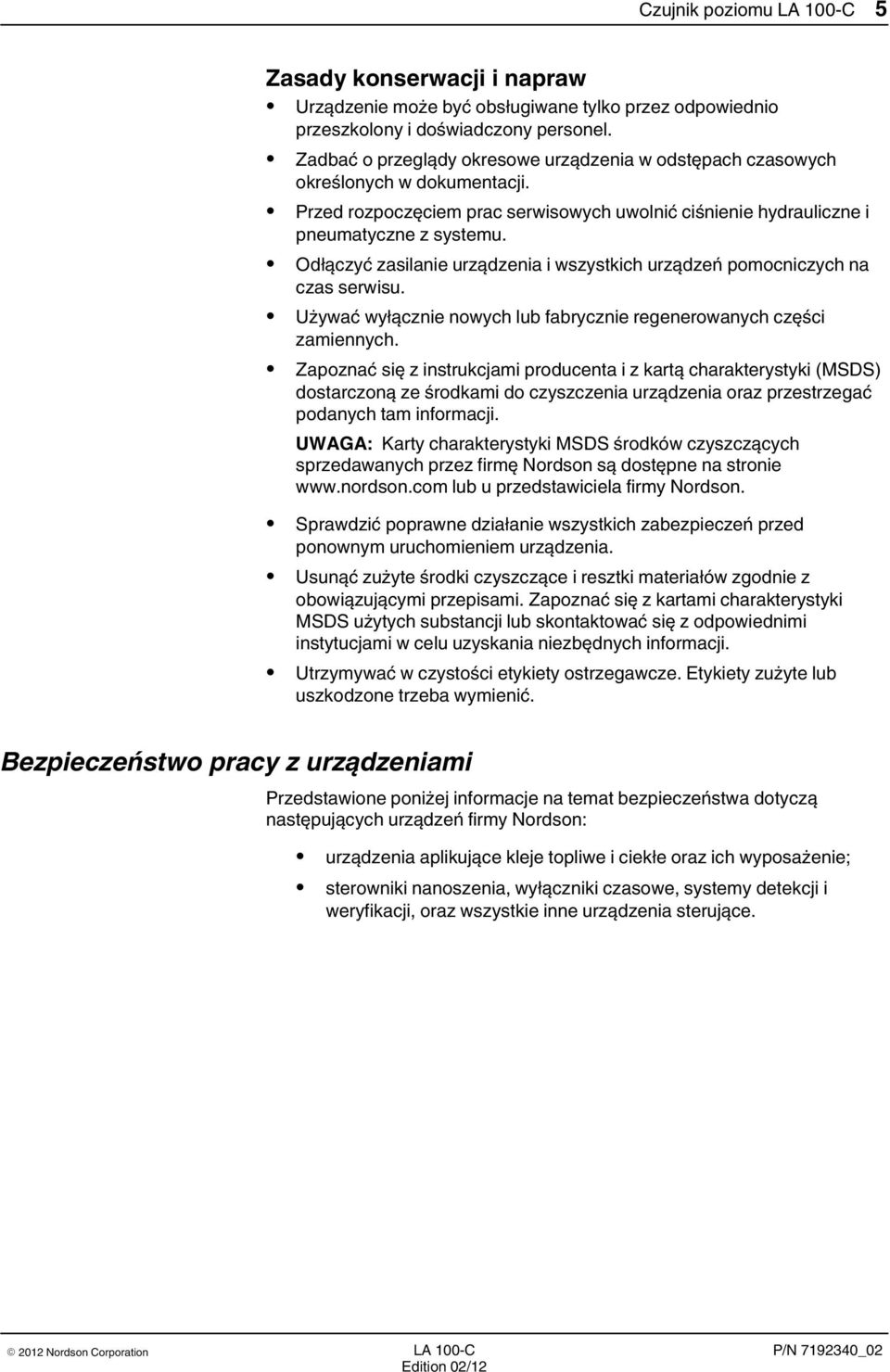

15 Czujnik poziomu LA 100-C 5 Zasady konserwacji i napraw Urządzenie może być obsługiwane tylko przez odpowiednio przeszkolony i doświadczony personel. Zadbać o przeglądy okresowe urządzenia w odstępach czasowych określonych w dokumentacji. Przed rozpoczęciem prac serwisowych uwolnić ciśnienie hydrauliczne i pneumatyczne z systemu. Odłączyć zasilanie urządzenia i wszystkich urządzeń pomocniczych na czas serwisu. Używać wyłącznie nowych lub fabrycznie regenerowanych części zamiennych. Zapoznać się z instrukcjami producenta i z kartą charakterystyki (MSDS) dostarczoną ze środkami do czyszczenia urządzenia oraz przestrzegać podanych tam informacji. UWAGA: Karty charakterystyki MSDS środków czyszczących sprzedawanych przez firmę Nordson są dostępne na stronie lub u przedstawiciela firmy Nordson. Sprawdzić poprawne działanie wszystkich zabezpieczeń przed ponownym uruchomieniem urządzenia. Usunąć zużyte środki czyszczące i resztki materiałów zgodnie z obowiązującymi przepisami. Zapoznać się z kartami charakterystyki MSDS użytych substancji lub skontaktować się z odpowiednimi instytucjami w celu uzyskania niezbędnych informacji. Utrzymywać w czystości etykiety ostrzegawcze. Etykiety zużyte lub uszkodzone trzeba wymienić. Bezpieczeństwo pracy z urządzeniami Przedstawione poniżej informacje na temat bezpieczeństwa dotyczą następujących urządzeń firmy Nordson: urządzenia aplikujące kleje topliwe i ciekłe oraz ich wyposażenie; sterowniki nanoszenia, wyłączniki czasowe, systemy detekcji i weryfikacji, oraz wszystkie inne urządzenia sterujące Nordson Corporation LA 100-C

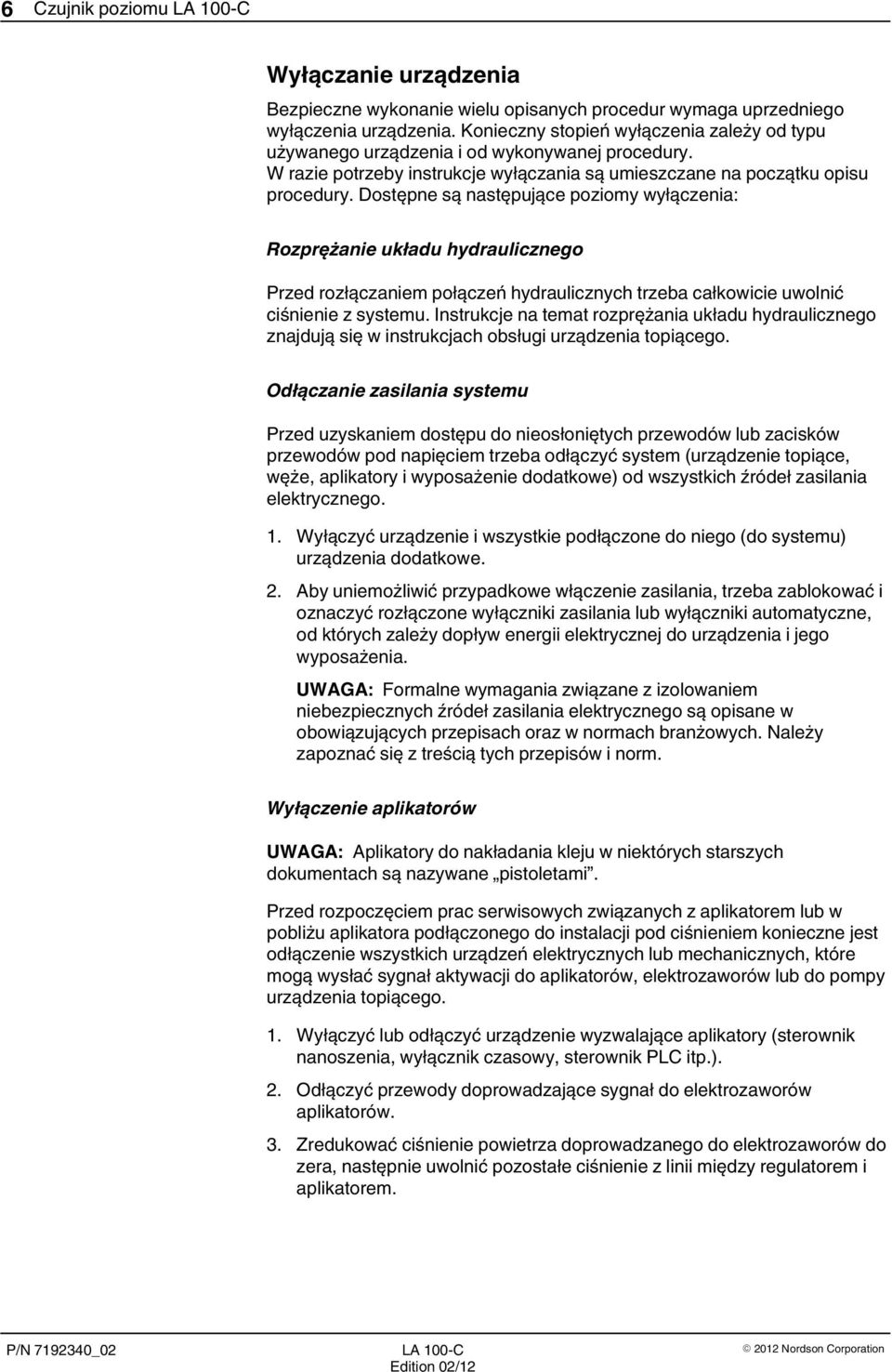

16 6 Czujnik poziomu LA 100-C Wyłączanie urządzenia Bezpieczne wykonanie wielu opisanych procedur wymaga uprzedniego wyłączenia urządzenia. Konieczny stopień wyłączenia zależy od typu używanego urządzenia i od wykonywanej procedury. W razie potrzeby instrukcje wyłączania są umieszczane na początku opisu procedury. Dostępne są następujące poziomy wyłączenia: Rozprężanie układu hydraulicznego Przed rozłączaniem połączeń hydraulicznych trzeba całkowicie uwolnić ciśnienie z systemu. Instrukcje na temat rozprężania układu hydraulicznego znajdują się w instrukcjach obsługi urządzenia topiącego. Odłączanie zasilania systemu Przed uzyskaniem dostępu do nieosłoniętych przewodów lub zacisków przewodów pod napięciem trzeba odłączyć system (urządzenie topiące, węże, aplikatory i wyposażenie dodatkowe) od wszystkich źródeł zasilania elektrycznego. 1. Wyłączyć urządzenie i wszystkie podłączone do niego (do systemu) urządzenia dodatkowe. 2. Aby uniemożliwić przypadkowe włączenie zasilania, trzeba zablokować i oznaczyć rozłączone wyłączniki zasilania lub wyłączniki automatyczne, od których zależy dopływ energii elektrycznej do urządzenia i jego wyposażenia. UWAGA: Formalne wymagania związane z izolowaniem niebezpiecznych źródeł zasilania elektrycznego są opisane w obowiązujących przepisach oraz w normach branżowych. Należy zapoznać się z treścią tych przepisów i norm. Wyłączenie aplikatorów UWAGA: Aplikatory do nakładania kleju w niektórych starszych dokumentach są nazywane pistoletami. Przed rozpoczęciem prac serwisowych związanych z aplikatorem lub w pobliżu aplikatora podłączonego do instalacji pod ciśnieniem konieczne jest odłączenie wszystkich urządzeń elektrycznych lub mechanicznych, które mogą wysłać sygnał aktywacji do aplikatorów, elektrozaworów lub do pompy urządzenia topiącego. 1. Wyłączyć lub odłączyć urządzenie wyzwalające aplikatory (sterownik nanoszenia, wyłącznik czasowy, sterownik PLC itp.). 2. Odłączyć przewody doprowadzające sygnał do elektrozaworów aplikatorów. 3. Zredukować ciśnienie powietrza doprowadzanego do elektrozaworów do zera, następnie uwolnić pozostałe ciśnienie z linii między regulatorem i aplikatorem. LA 100-C 2012 Nordson Corporation

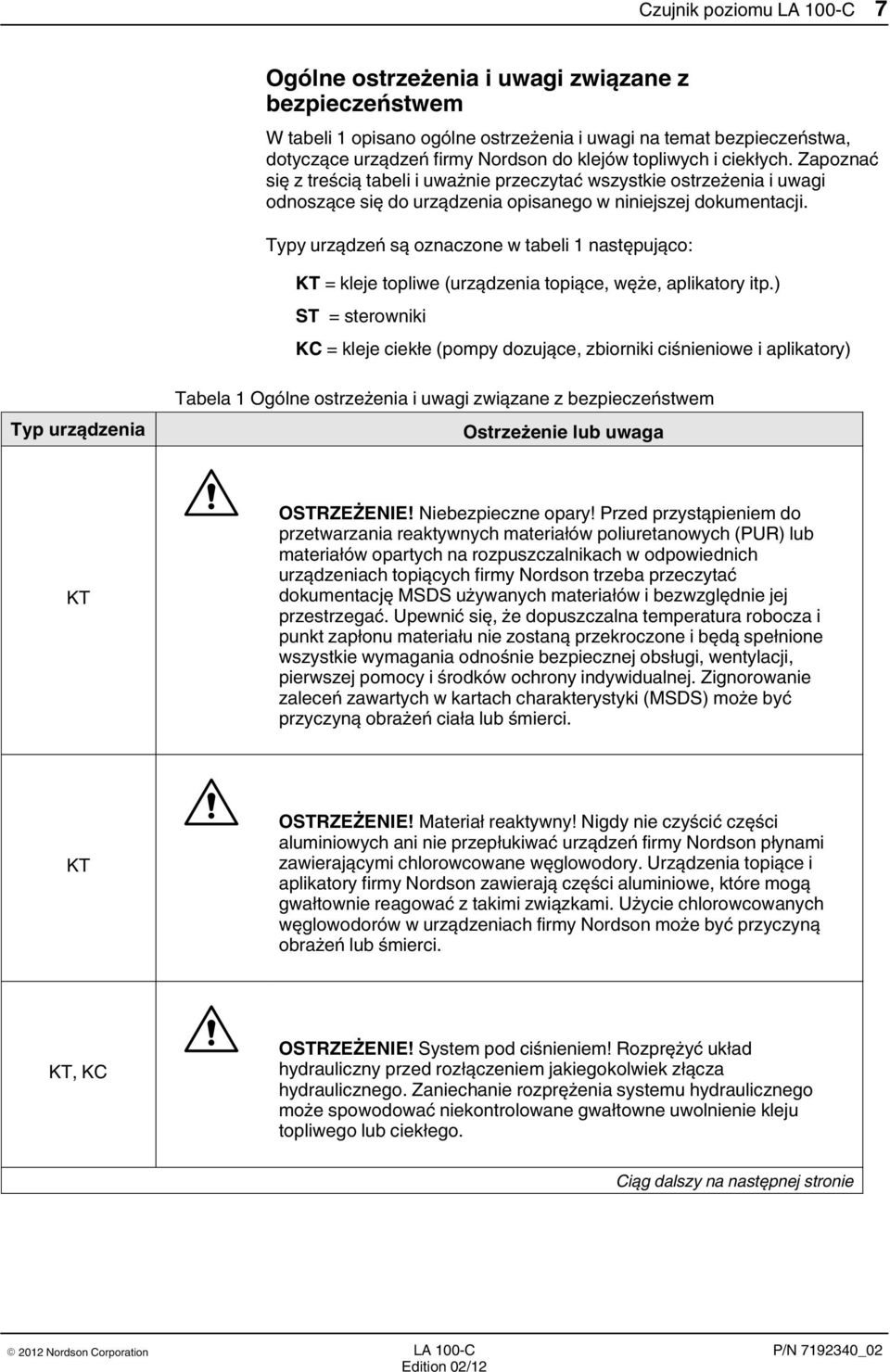

17 Czujnik poziomu LA 100-C 7 Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem W tabeli 1 opisano ogólne ostrzeżenia i uwagi na temat bezpieczeństwa, dotyczące urządzeń firmy Nordson do klejów topliwych i ciekłych. Zapoznać się z treścią tabeli i uważnie przeczytać wszystkie ostrzeżenia i uwagi odnoszące się do urządzenia opisanego w niniejszej dokumentacji. Typy urządzeń są oznaczone w tabeli 1 następująco: KT = kleje topliwe (urządzenia topiące, węże, aplikatory itp.) ST = sterowniki KC = kleje ciekłe (pompy dozujące, zbiorniki ciśnieniowe i aplikatory) Typ urządzenia Tabela 1 Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem Ostrzeżenie lub uwaga KT OSTRZEŻENIE! Niebezpieczne opary! Przed przystąpieniem do przetwarzania reaktywnych materiałów poliuretanowych (PUR) lub materiałów opartych na rozpuszczalnikach w odpowiednich urządzeniach topiących firmy Nordson trzeba przeczytać dokumentację MSDS używanych materiałów i bezwzględnie jej przestrzegać. Upewnić się, że dopuszczalna temperatura robocza i punkt zapłonu materiału nie zostaną przekroczone i będą spełnione wszystkie wymagania odnośnie bezpiecznej obsługi, wentylacji, pierwszej pomocy i środków ochrony indywidualnej. Zignorowanie zaleceń zawartych w kartach charakterystyki (MSDS) może być przyczyną obrażeń ciała lub śmierci. KT OSTRZEŻENIE! Materiał reaktywny! Nigdy nie czyścić części aluminiowych ani nie przepłukiwać urządzeń firmy Nordson płynami zawierającymi chlorowcowane węglowodory. Urządzenia topiące i aplikatory firmy Nordson zawierają części aluminiowe, które mogą gwałtownie reagować z takimi związkami. Użycie chlorowcowanych węglowodorów w urządzeniach firmy Nordson może być przyczyną obrażeń lub śmierci. KT, KC OSTRZEŻENIE! System pod ciśnieniem! Rozprężyć układ hydrauliczny przed rozłączeniem jakiegokolwiek złącza hydraulicznego. Zaniechanie rozprężenia systemu hydraulicznego może spowodować niekontrolowane gwałtowne uwolnienie kleju topliwego lub ciekłego. Ciąg dalszy na następnej stronie 2012 Nordson Corporation LA 100-C

18 8 Czujnik poziomu LA 100-C Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem (cd.) Typ urządzenia Tabela 1 Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem (cd.) Ostrzeżenie lub uwaga KT OSTRZEŻENIE! Stopiony materiał! Na czas serwisowania urządzeń, w których znajduje się gorący klej, założyć okulary ochronne lub osłonę na twarz, ubranie chroniące odsłonięte ciało i rękawice odporne na wysoką temperaturę. Klej topliwy może powodować oparzenia nawet po stwardnieniu. Brak odpowiednich środków ochrony indywidualnej może być przyczyną poważnych obrażeń. KT, ST OSTRZEŻENIE! Urządzenie włącza się automatycznie! Do sterowania automatycznymi aplikatorami klejowymi są używane zdalne urządzenia wyzwalające. Przed rozpoczęciem pracy przy działającym aplikatorze lub w jego pobliżu wyłączyć urządzenia wyzwalające i odłączyć dopływ powietrza do elektrozaworów aplikatora. Zaniechanie wyłączenia urządzenia wyzwalającego i odłączenia powietrza zasilającego elektrozawory może być przyczyną obrażeń. KT, KC, ST OSTRZEŻENIE! Ryzyko porażenia prądem elektrycznym! Nawet po wyłączeniu i odseparowaniu zasilania elektrycznego odłącznikiem urządzenie może być podłączone do zasilanych urządzeń pomocniczych. Przed przystąpieniem do serwisowania urządzenia odłączyć i odseparować zasilanie elektryczne od wszystkich urządzeń pomocniczych. Zaniechanie właściwego odłączenia i odseparowania zasilania od urządzeń pomocniczych przed przystąpieniem do serwisowania urządzenia może być przyczyną obrażeń ciała lub śmierci. KT, KC, ST OSTRZEŻENIE! Ryzyko pożaru lub wybuchu! Urządzenia firmy Nordson, przeznaczone do pracy z klejami, nie nadają się do używania w środowisku grożącym wybuchem i nie posiadają certyfikatu zgodności z dyrektywą ATEX ani certyfikatu niepalności. Urządzenia te nie mogą być ponadto używane z klejami, w skład których wchodzą rozpuszczalniki, które podczas przetwarzania mogłyby wytworzyć atmosferę grożącą wybuchem. Należy zapoznać się z kartami charakterystyki (MSDS), aby poznać właściwości tych klejów i ograniczenia ich stosowania. Użycie niewłaściwych klejów rozpuszczalnikowych lub ich nieodpowiednie stosowanie może być przyczyną obrażeń ciała lub śmierci. Ciąg dalszy na następnej stronie LA 100-C 2012 Nordson Corporation

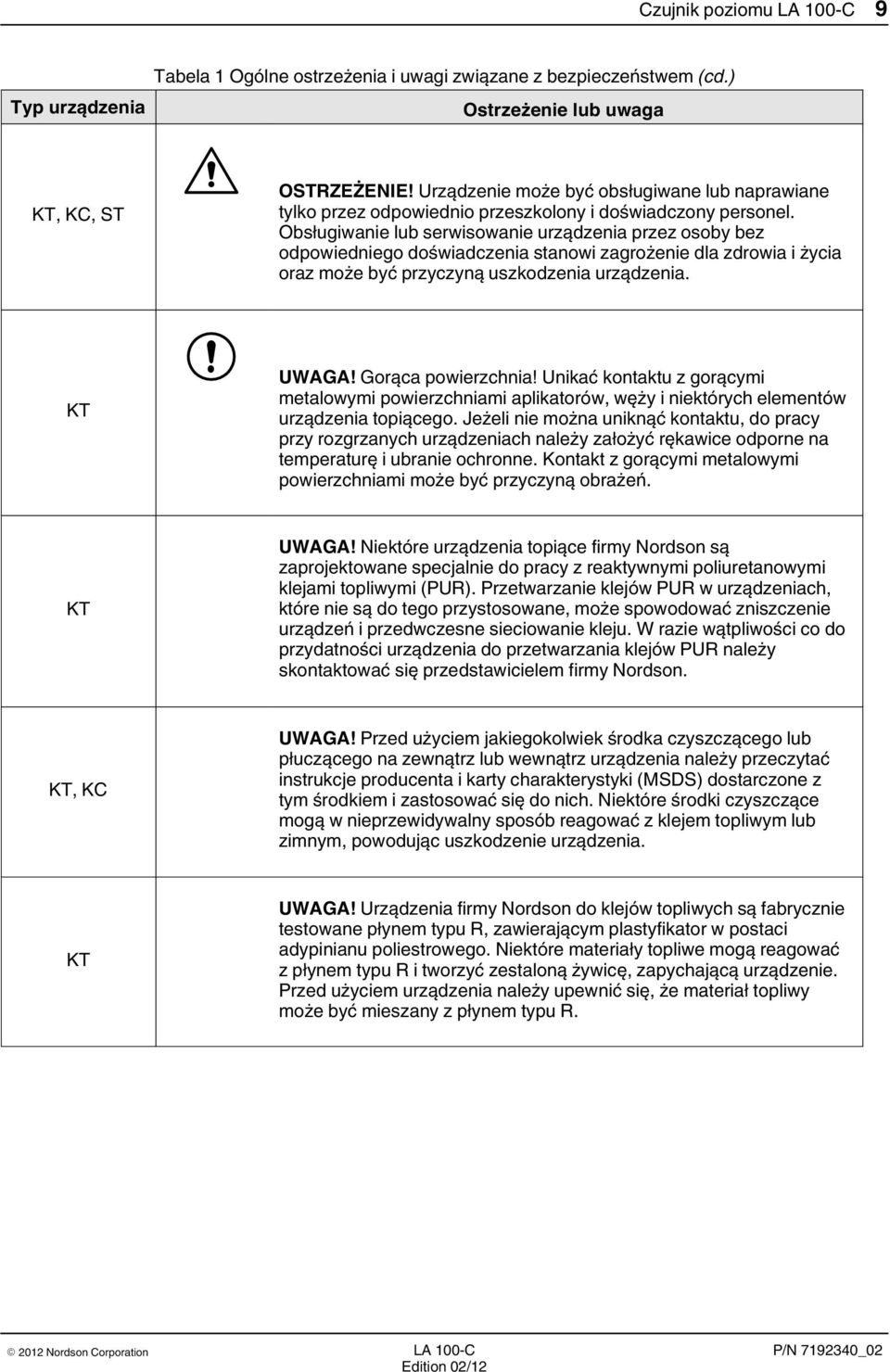

19 Czujnik poziomu LA 100-C 9 Typ urządzenia Tabela 1 Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem (cd.) Ostrzeżenie lub uwaga KT, KC, ST OSTRZEŻENIE! Urządzenie może być obsługiwane lub naprawiane tylko przez odpowiednio przeszkolony i doświadczony personel. Obsługiwanie lub serwisowanie urządzenia przez osoby bez odpowiedniego doświadczenia stanowi zagrożenie dla zdrowia i życia oraz może być przyczyną uszkodzenia urządzenia. KT UWAGA! Gorąca powierzchnia! Unikać kontaktu z gorącymi metalowymi powierzchniami aplikatorów, węży i niektórych elementów urządzenia topiącego. Jeżeli nie można uniknąć kontaktu, do pracy przy rozgrzanych urządzeniach należy założyć rękawice odporne na temperaturę i ubranie ochronne. Kontakt z gorącymi metalowymi powierzchniami może być przyczyną obrażeń. KT UWAGA! Niektóre urządzenia topiące firmy Nordson są zaprojektowane specjalnie do pracy z reaktywnymi poliuretanowymi klejami topliwymi (PUR). Przetwarzanie klejów PUR w urządzeniach, które nie są do tego przystosowane, może spowodować zniszczenie urządzeń i przedwczesne sieciowanie kleju. W razie wątpliwości co do przydatności urządzenia do przetwarzania klejów PUR należy skontaktować się przedstawicielem firmy Nordson. KT, KC UWAGA! Przed użyciem jakiegokolwiek środka czyszczącego lub płuczącego na zewnątrz lub wewnątrz urządzenia należy przeczytać instrukcje producenta i karty charakterystyki (MSDS) dostarczone z tym środkiem i zastosować się do nich. Niektóre środki czyszczące mogą w nieprzewidywalny sposób reagować z klejem topliwym lub zimnym, powodując uszkodzenie urządzenia. KT UWAGA! Urządzenia firmy Nordson do klejów topliwych są fabrycznie testowane płynem typu R, zawierającym plastyfikator w postaci adypinianu poliestrowego. Niektóre materiały topliwe mogą reagować z płynem typu R i tworzyć zestaloną żywicę, zapychającą urządzenie. Przed użyciem urządzenia należy upewnić się, że materiał topliwy może być mieszany z płynem typu R Nordson Corporation LA 100-C

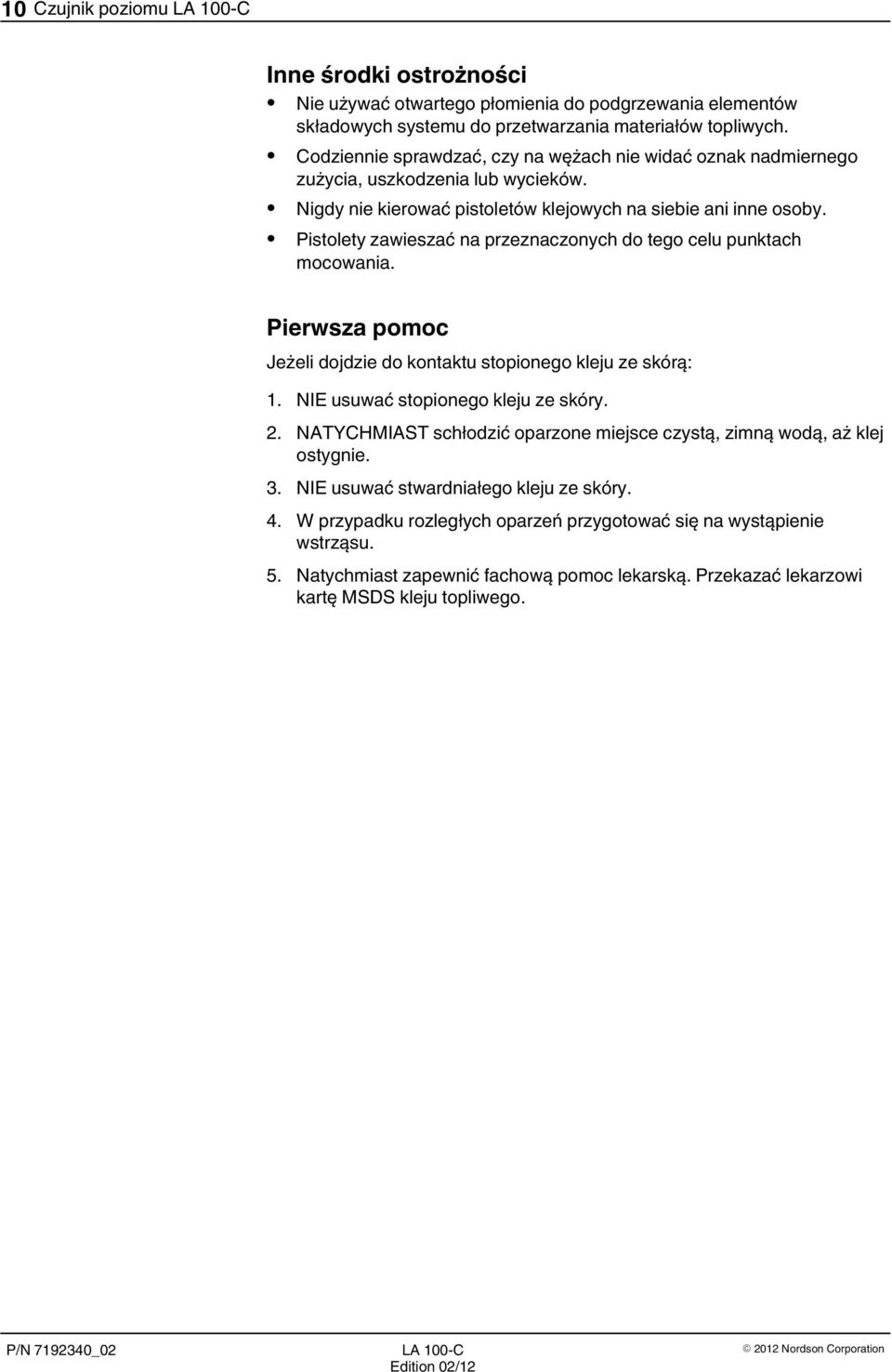

20 10 Czujnik poziomu LA 100-C Inne środki ostrożności Nie używać otwartego płomienia do podgrzewania elementów składowych systemu do przetwarzania materiałów topliwych. Codziennie sprawdzać, czy na wężach nie widać oznak nadmiernego zużycia, uszkodzenia lub wycieków. Nigdy nie kierować pistoletów klejowych na siebie ani inne osoby. Pistolety zawieszać na przeznaczonych do tego celu punktach mocowania. Pierwsza pomoc Jeżeli dojdzie do kontaktu stopionego kleju ze skórą: 1. NIE usuwać stopionego kleju ze skóry. 2. NATYCHMIAST schłodzić oparzone miejsce czystą, zimną wodą, aż klej ostygnie. 3. NIE usuwać stwardniałego kleju ze skóry. 4. W przypadku rozległych oparzeń przygotować się na wystąpienie wstrząsu. 5. Natychmiast zapewnić fachową pomoc lekarską. Przekazać lekarzowi kartę MSDS kleju topliwego. LA 100-C 2012 Nordson Corporation

21 Czujnik poziomu LA 100-C 11 Opis Przeznaczenie Elektroniczny czujnik poziomu LA 100-C, dalej nazywany czujnikiem poziomu, został opracowany specjalnie z myślą o monitorowaniu poziomu materiałów przewodzących i nieprzewodzących, takich jak kleje, perfumy, farby itd. W urządzeniu są używane różne sondy prętowe. Inne zastosowania urządzenia uważa się za niezgodne z przeznaczeniem. Firma Nordson nie będzie ponosić odpowiedzialności za obrażenia ciała ani szkody, będące skutkiem korzystania z urządzeń niezgodnie z ich przeznaczeniem. Eksploatacja zgodna z przeznaczeniem obejmuje także przestrzeganie zasad bezpieczeństwa zalecanych przez firmę Nordson. Należy też uzyskać szczegółowe informacje na temat materiałów, które będą stosowane. Opisywane urządzenie może być obsługiwane, serwisowane i konserwowane tylko przez osoby, które się z nim zapoznały oraz które znają zagrożenia związane z jego eksploatacją. Należy przestrzegać odpowiednich zasad zapobiegania wypadkom przy pracy oraz stosować się do obowiązujących przepisów z zakresu bezpieczeństwa i higieny pracy. Producent nie ponosi odpowiedzialności za zniszczenia, które mogą powstać w wyniku wprowadzenia nieautoryzowanych zmian w urządzeniu. Przykłady użycia niezgodnego z przeznaczeniem Czujnik poziomu nie może być używany w następujących okolicznościach: w razie uszkodzenia; z otwartą osłoną; w razie wprowadzenia własnych modyfikacji lub zmian; z nieodpowiednią sondą prętową; w strefie zagrożenia wybuchem; gdy nie są przestrzegane wartości wymienione w rozdziale Dane techniczne Nordson Corporation LA 100-C

22 12 Czujnik poziomu LA 100-C Zasady bezpiecznej eksploatacji Przed zainstalowaniem i pierwszym uruchomieniem urządzenia trzeba zapoznać się z poniższymi zasadami bezpiecznej eksploatacji. Zasady ogólne stanowią załącznik do dokumentacji lub osobny rozdział w instrukcji obsługi. Zasady szczegółowe są częścią niniejszej instrukcji. Zaktualizowany wykaz części Należy pamiętać, że posiadane urządzenie Nordson może nieznacznie różnić się od opisu oraz niektórych informacji szczegółowych podanych w tej instrukcji. Należy zapoznać się ze zaktualizowanym wykazem części dostarczonym z urządzeniem. W razie wątpliwości należy skontaktować się z przedstawicielem firmy Nordson. Pozostałe zagrożenia Przy projektowaniu niniejszego urządzenia podjęto wszelkie starania, aby uchronić personel przed ewentualnymi innymi zagrożeniami. Firma Nordson nie zna żadnych innych zagrożeń. Utylizacja Sprzęt i materiały używane podczas pracy i konserwacji należy utylizować zgodnie z obowiązującymi przepisami. LA 100-C 2012 Nordson Corporation

23 Czujnik poziomu LA 100-C 13 Działanie W celu ułatwienia pomiaru poziomu w zbiornikach z klejem pod ciśnieniem, sondy (1) są produkowane z materiału przewodzącego prąd elektryczny. Ściana zbiornika jest w takim rozwiązaniu traktowana jako druga elektroda (przeciwelektroda). Jeżeli zbiorniki są wykonane z tworzywa, w uzupełnieniu sondy należy stosować oddzielne przeciwelektrody. Taką funkcję może pełnić załączony króciec przewodu ssawnego lub dostarczona oddzielna elektroda Rys. 1 Działanie 1 Sonda prętowa 2 Sonda prętowa z króćcem przewodu ssawnego, pełniącego funkcję przeciwelektrody 3 Sterownik Jeżeli poziom materiału spadnie poniżej końca sondy prętowej, zielona dioda LED zgaśnie i na sterowniku zaświeci się czerwona dioda LED (3). Sterownik powoduje także przełączenie dwóch przekaźników. UWAGA: Przekaźniki te umożliwiają aktywację dodatkowych urządzeń: urządzeń zewnętrznych lub sygnalizacyjnych. Okablowanie tych urządzeń doprowadza się do sterownika przez złącza kablowe PG. Zapoznać się z paragrafem Podłączanie urządzeń zewnętrznych w rozdziale Instalacja. UWAGA: Wszystkie ustawienia, które wpływają na czułość lub przebieg pomiaru, wprowadza się w sterowniku, a nie w sondach prętowych. UWAGA: Czujnik poziomu działa prawidłowo tylko po skalibrowaniu (zapoznać się z procedurą Kalibracja czujnika poziomu) Nordson Corporation LA 100-C

24 14 Czujnik poziomu LA 100-C Znaczenie diod LED stanu: Zielona U B : Sterownik wł./wył. Zielona: Poziom odpowiedni O895 Czerwona: Poziom za niski Rys. 2 Diody LED stanu UWAGA: Jeżeli sterownik zostanie włączony, ale nie jest podłączona żadna sonda, zielona dioda stanu U B będzie migać. Opis wyposażenia Na kolejnych ilustracjach pokazano komponenty urządzeń do wykrywania poziomu w ciśnieniowych zbiornikach kleju lub w pompach tłokowych. W ciśnieniowych zbiornikach kleju LA 120 i LB 140 stosuje się inne sondy prętowe (zapoznać się z rys. 3 i 4). Jeżeli zbiorniki są wykonane z materiału nieprzewodzącego prądu elektrycznego (np. tworzywa), z sondą należy stosować przeciwelektrody. Taką funkcję może pełnić załączony króciec przewodu ssawnego lub dostarczona oddzielna elektroda (rys. 5 i 6). LA 100-C 2012 Nordson Corporation

25 Czujnik poziomu LA 100-C 15 Czujnik LA 100-C i ciśnieniowy zbiornik kleju LA Rys. 3 Czujnik LA 100-C i ciśnieniowy zbiornik kleju LA Diody LED stanu 2 Sterownik 3 Złącze kablowe PG 4 Kabel sygnałowy 5 Sonda prętowa 6 Śruba radełkowana 7 Kabel uziemienia Czujnik LA 100-C i ciśnieniowy zbiornik kleju LB Rys. 4 Czujnik LA 100-C i ciśnieniowy zbiornik kleju LB Diody LED stanu 2 Sterownik 3 Złącze kablowe PG 4 Kabel sygnałowy 5 Sonda prętowa 6 Śruba radełkowana 7 Kabel uziemienia 2012 Nordson Corporation LA 100-C

26 16 Czujnik poziomu LA 100-C Czujnik LA 100-C i pompa tłokowa LA 3XX mocowana do ściany Rys. 5 Czujnik LA 100-C i pompa tłokowa LA 3XX mocowana do ściany 1 Diody LED stanu 2 Sterownik 3 Złącze kablowe PG 4 Kabel sygnałowy 5 Śruba radełkowana 6 Koniec przewodu ssawnego (przeciwelektroda) 7 Sonda prętowa 8 Kabel uziemienia Czujnik LA 100-C i pompa tłokowa LA 3XX montowana na pokrywie Rys. 6 Czujnik LA 100-C i pompa tłokowa LA 3XX montowana na pokrywie 1 Diody LED stanu 2 Sterownik 3 Złącze kablowe PG 4 Kabel sygnałowy 5 Śruba radełkowana 6 Przeciwelektroda 7 Sonda prętowa 8 Kabel uziemienia LA 100-C 2012 Nordson Corporation

27 Czujnik poziomu LA 100-C 17 Instalacja Rozpakowanie UWAGA: Czynności opisane poniżej mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby. Należy przestrzegać wszystkich zasad bezpiecznej eksploatacji, które opisano w tej instrukcji oraz w innych dokumentach. Sterownik czujnika poziomu jest całkowicie zmontowany w fabryce. Podczas rozpakowywania urządzenia należy zachować szczególną ostrożność, aby nie spowodować uszkodzenia. Po rozpakowaniu należy obejrzeć sterownik i sondę pod kątem ewentualnych uszkodzeń, do których mogło dojść podczas transportu. Sprawdzić, czy wszystkie śruby są dokręcone. W razie wykrycia uszkodzeń powiadomić firmę Nordson. Transport Ze sterownikiem i sondą należy obchodzić się bardzo ostrożnie! Przechowywanie Nie przechowywać na zewnątrz pomieszczeń! Chronić przed wilgocią i pyłem. Przed magazynowaniem usunąć wodą resztki kleju z sond. Utylizacja Kiedy produkt firmy Nordson ulegnie całkowitemu zużyciu i zostanie wyłączony z eksploatacji, należy go potraktować jako odpad i usunąć zgodnie z przepisami. Montaż Podczas montowania czujnika poziomu należy wziąć pod uwagę poniższe zalecenia, aby uniknąć późniejszej niepotrzebnej pracy. OSTROŻNIE: Nie zaginać kabli. Chronić przed wilgocią i pyłem. Zapewnić łatwy dostęp do elementów wymagających obsługi i konserwacji. Podczas montażu zadbać o to, aby nie dotykały obracających się ani gorących podzespołów. Przewodów nie można przygniatać i trzeba regularnie sprawdzać, czy nie są uszkodzone. Przewodu zasilania ani przewodu sondy nie można zaginać, przyciskać, przecinać ani uszkadzać w żaden inny sposób. Kable i przewody uszkodzone trzeba natychmiast wymienić Nordson Corporation LA 100-C

28 18 Czujnik poziomu LA 100-C Instalacja sterownika Umocować sterownik, korzystając z czterech otworów z tyłu płyty montażowej. Zapoznać się z rozdziałem Wymiary. Instalacja sond i przeciwelektrod Ciśnieniowe zbiorniki kleju LA 120 i LB Rys. 7 Mocowanie sondy 1 Ciśnieniowy zbiornik kleju LA Ciśnieniowy zbiornik kleju LB Sondę prętową zainstalować w ciśnieniowym zbiorniku kleju LA 120 lub w pokrywie ciśnieniowego zbiornika kleju LB 140 (rys. 7). UWAGA: Należy pamiętać, że sonda zainstalowana nieprawidłowo nie przekaże żadnych wyników lub wyniki będą zafałszowane. LA 100-C 2012 Nordson Corporation

29 Czujnik poziomu LA 100-C 19 Pompa tłokowa LA 3XX Rys. 8 Instalacja sondy i przeciwelektrody 1 Pompa tłokowa LA 3XX mocowana do ściany 2 Pompa tłokowa LA 3XX montowana na pokrywie 3 Zawór klapowy 1. Sondę prętową i rurę ssawną (jako przeciwelektrodę) należy zainstalować w pokrywie pompy tłokowej LA 3XX (zapoznać się z rys. 8). Czujnik poziomu i pompa tłokowa LA 3XX mocowana do ściany. 1. Odłączyć zawór klapowy (3) od pompy tłokowej i zamontować go na króćcu przewodu ssawnego. UWAGA: Należy pamiętać, że sonda zainstalowana nieprawidłowo nie przekaże żadnych wyników lub wyniki będą zafałszowane Nordson Corporation LA 100-C

30 20 Czujnik poziomu LA 100-C Podłączanie sterownika Wszystkie potrzebne kable przeprowadza się do sterownika przez złącze kablowe PG (3). 1. Podłączyć przewód zasilania do złącza (2). UWAGA: Sterownik można zasilać wyłącznie napięciem o wartości podanej na tabliczce znamionowej. 2. Podłączyć kabel uziemienia sondy prętowej do złącza BE (4). 3. Podłączyć przewód sygnałowy do wtyku sygnałowego (5). 4. Podłączyć zasilanie elektryczne. 5. Zaświeci się zielona dioda stanuu B (1). UWAGA: Jeżeli sterownik zostanie włączony, ale nie jest podłączona żadna sonda, zielona dioda stanu U B (1) będzie migać. UWAGA: Przekaźniki obecne w sterowniku umożliwiają aktywację dodatkowych urządzeń: urządzeń zewnętrznych i (albo) sygnalizacyjnych. Okablowanie tych urządzeń doprowadza się do sterownika przez złącza kablowe PG (3). Zapoznać się z paragrafem Podłączanie urządzeń zewnętrznych w rozdziale Instalacja Rys. 9 Podłączanie sterownika 1 Dioda stanu U B 2 Zaciski do podłączenia napięcia zasilającego 3 Złącze kablowe PG 4 Złącze BE 5 Wtyk sygnałowy LA 100-C 2012 Nordson Corporation

31 Czujnik poziomu LA 100-C 21 Podłączanie sondy prętowej i przeciwelektrody 1. Do połączenia sondy (7) z przewodem sygnałowym (2) użyć złącza (3). 2. Podłączyć kabel uziemienia (4) do sondy lub do rury ssawnej za pomocą nakrętki radełkowanej (5). UWAGA: Konieczne jest określenie czułości sondy. Zapoznać się z procedurą Kalibracja wykrywania poziomu w rozdziale Instalacja Rys. 10 Podłączanie sondy prętowej i przeciwelektrody 1 Sterownik 2 Kabel sygnałowy 3 Złącze 4 Kabel uziemienia 5 Śruba radełkowana 6 Przeciwelektroda 7 Sonda prętowa 2012 Nordson Corporation LA 100-C

32 22 Czujnik poziomu LA 100-C Regulacja poziomu pozostałego UWAGA: Ilość materiału, która pozostała w zbiorniku lub w zbiorniku ciśnieniowym oraz możliwość regulacji poziomu pozostałego, są parametrami zależnymi od konkretnego systemu. Zbiornik z pompą tłokową LA 3XX Ilość lub poziom pozostałego materiału w zbiorniku można zmieniać, aby dostosować głębokość zanurzenia do konkretnej sondy. Ciśnieniowe zbiorniki kleju LA 120 i LB 140 Monitorowanie poziomu w ciśnieniowym zbiorniku kleju LA120 lub LB140 odbywa się za pomocą urządzenia zainstalowango na stałe w zbiorniku kleju i nie podlega regulacji. Ilości materiału obecne w punktach zadziałania są następujące: LA 120: 2 litry LB 140: 8 litrów Kalibracja wykrywania poziomu UWAGA: Przed rozpoczęciem kalibracji należy wykonać poniższe czynności. Sondy muszą być prawidłowo umocowane i podłączone. Zbiornik kleju lub ciśnieniowy zbiornik kleju musi być pusty. Kontrola sondy i kabla 1. Niewielkim wkrętakiem przekręcić potencjometr P1 (4) o 20 obrotów w lewo (P1 jest potencjometrem bez blokady mechanicznej). 2. Przekręcać potencjometr P3 (5) w prawo, aż zgaśnie czerwona dioda (3), a zielona dioda (2) zacznie migać. 3. Przekręcać potencjometr P3 (5) w lewo, aż zgaśnie zielona dioda (2), a czerwona dioda (3) zaświeci się. 4. Przekręcić potencjometr P3 (5) o dwa obroty lewo i zostawić w tym położeniu. Ustawianie czułości Czułość wykrywania poziomu jest w dostarczonym urządzeniu ustawiona tak, aby pasowała do większości klejów. Szybkie sprawdzenie 1. Napełnić (ciśnieniowy) zbiornik klejem do takiego poziomu, aby koniec sondy był zakryty. 2. Zielona dioda stanu (2) zaświeci się. LA 100-C 2012 Nordson Corporation

33 Czujnik poziomu LA 100-C Kiedy sonda zostanie wyjęta z kleju, zielona dioda (2) zgaśnie i zaświeci się czerwona dioda (3). Jeżeli stan wskaźników stanu nie zmienia się prawidłowo lub zmienia się zbyt wolno, należy ustawić czułość. 1. Napełnić (ciśnieniowy) zbiornik klejem do takiego poziomu, aby koniec sondy był zakryty. 2. Znaleźć punkt przełączania, pokręcając potencjometr P1 (4) w prawo. 3. Przekręcać potencjometr P1 (4) w prawo, aż zgaśnie czerwona dioda stanu (3), a zielona dioda stanu (2) zaświeci się. 4. Przekręcić potencjometr P1 (4) o ½ o jeden obrót w prawo i zostawić w tym położeniu. 5. Sprawdzić, czy czerwona dioda stanu (3) zaświeci się, kiedy sonda nie jest pokryta klejem. 6. Sprawdzić, czy czerwona dioda stanu (3) wyłączy się i zaświeci się dioda zielona (2), kiedy sonda będzie pokryta klejem. UWAGA: Po zmianie kleju nie trzeba przeprowadzać kolejnej kalibracji. Jeżeli jednak jest używany materiał przewodzący, kalibrację trzeba powtórzyć, zaczynając od punktu Ustawianie czułości Rys. 11 Kalibracja wykrywania poziomu 1 Zielona dioda stanu U B (praca) 2 Zielona dioda stanu (poziom) 3 Czerwona dioda stanu (poziom) 4 Potencjometr P1 5 Potencjometr P Nordson Corporation LA 100-C

34 24 Czujnik poziomu LA 100-C Podłączanie urządzeń zewnętrznych UWAGA: Czynności opisane poniżej mogą wykonywać jedynie osoby posiadające odpowiednie kwalifikacje. W sterowniku znajdują się dwa przekaźniki z zestykami beznapięciowymi, które można wykorzystać jako stycznik zwierny bądź rozwierny (zapoznać się z rys. 12). Oznacza to, że można podłączać urządzenia zewnętrzne każdego typu (informacje szczegółowe znajdują się w rozdziale Dane techniczne). UWAGA: Na przykład jeżeli po osiągnięciu limitu ma nastąpić włączenie wskaźnika, należy go podłączyć do styków zwiernych przekaźnika 1 (2) (środkowy i prawy). Jeżeli natomiast wskaźnik ma być wyłączony po osiągnięciu limitu, należy go podłączyć do styków rozwiernych (środkowy i lewy) przekaźnika 1 (2). Kable podłączane do przekaźników można przeprowadzić przez złączkę PG (2) do wnętrza sterownika. Schemat połączeń znajduje się w wewnątrz obudowy. UWAGA: Przed włączeniem zasilania należy sprawdzić, czy urządzenia zewnętrzne są podłączone. UWAGA: W sytuacji, kiedy poziom materiału jest niski, sterownik jest wyłączony lub jest uszkodzony kabel sygnałowy, przekaźniki nie będą działać. 1 2 Rys. 12 Podłączanie urządzeń zewnętrznych 1 Złącza przekaźników 1 i 2 2 Złącze kablowe PG LA 100-C 2012 Nordson Corporation

35 Czujnik poziomu LA 100-C 25 Konserwacja Urządzenie nie wymaga konserwacji. Może być potrzebne czyszczenie, jeżeli na sondzie nagromadziło się dużo kleju, przez co dotyka ona do ścianki zbiornika. Rozwiązywanie problemów UWAGA: Czynności opisane poniżej mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby. Należy przestrzegać wszystkich zasad bezpiecznej eksploatacji, które opisano w tej instrukcji oraz w innych dokumentach. UWAGA: Rozwiązywanie niektórych problemów musi być wykonywane przy włączonym zasilaniu systemu. Użytkownik musi przestrzegać zasad bezpiecznego użytkowania i zasad pracy z urządzeniami pod napięciem. Niezastosowanie się do nich może być przyczyną porażenia prądem elektrycznym. Tabele rozwiązywania problemów W tabelach z procedurami rozwiązywania problemów zamieszczono wskazówki dla wykwalifikowanego personelu. Nie zastępują one dokładnej diagnostyki z użyciem schematów i przyrządów pomiarowych. Nie obejmują również wszystkich możliwych problemów, a tylko te, które występują najczęściej. Błąd Możliwa przyczyna Czynności naprawcze Poziom nie jest wskazywany Nieprawidłowo skalibrowane Kalibracja wykrywania poziomu prawidłowo (zielona dioda świeci się, kiedy zbiornik jest pusty). wykrywanie poziomu Sonda jest silnie zanieczyszczona Oczyścić sondę Sonda dotyka do ścianki zbiornika Zwiększyć odległość między sondą i ścianką Poziom nie jest sygnalizowany prawidłowo (świeci czerwona dioda mimo kontaktu sondy z materiałem) Uszkodzony przewód sygnałowy miedzy sondą i sterownikiem Uszkodzona sonda Nieprawidłowo skalibrowane wykrywanie poziomu Uszkodzona sonda Wymienić przewód Wymienić sondę Kalibracja wykrywania poziomu Wymienić sondę Zielona i czerwona dioda migają Nieprawidłowo skalibrowane Kalibracja wykrywania poziomu wykrywanie poziomu Dioda stanu UB nie świeci się Uszkodzony przewód zasilania Wymienić przewód zasilania Uszkodzony sterownik Wymienić sterownik 2012 Nordson Corporation LA 100-C

36 26 Czujnik poziomu LA 100-C Części Wprowadzenie Części do urządzenia, wymienione w tym rozdziale, są opisane w następujących kolumnach tabeli: Numer numer części Nordson na rysunku. Nr kat. numer części w katalogu Nordson. Myślniki ( ) w kolumnie Nr kat. oznaczają, że danej części nie można zamówić oddzielnie. Opis nazwa części oraz jej wymiary i inne cechy. Kropki w kolumnie Opis symbolizują zależności między zespołami, podzespołami i pojedynczymi częściami. Liczba liczba sztuk potrzebna w urządzeniu, zespole lub podzespole. Skrót AR (As Required, według potrzeb) jest używany do oznaczenia części dostępnych luzem lub do wskazania, że liczba części zależy od wersji lub modelu urządzenia. UWAGA: Wykaz części jest dostępny tylko w języku angielskim. Zaktualizowany wykaz części Należy pamiętać, że posiadane urządzenie może nieznacznie różnić się od zamieszczonego opisu oraz od niektórych informacji szczegółowych podanych w tej instrukcji. Należy zapoznać się ze zaktualizowanym wykazem części dostarczonym z urządzeniem. LA 100-C 2012 Nordson Corporation

37 Czujnik poziomu LA 100-C 27 Zestaw czujnika poziomu LA100 C do zbiornika LA Rys. 13 Zestaw czujnika poziomu LA100 C do zbiornika LA120 Numer Nr kat. Opis Liczba szt. Uwagi Kit, LA100-C Level detection, LA120 Container Amplifier, sensor, FM Cable, LA100 C Probe to Amplifier Probe, LA100 C, LA120 Container Screw, M4x6, DIN Washer, nylon Nordson Corporation LA 100-C

38 28 Czujnik poziomu LA 100-C Zestaw czujnika poziomu LA100 C do zbiornika LB Rys. 14 Zestaw czujnika poziomu LA100 C do zbiornika LB140 O899 Numer Nr kat. Opis Liczba szt. Uwagi Kit, LA100 C Level detection, LB140 Container Amplifier, sensor, FM Cable, LA100 C Probe to Amplifier Probe LA 100 C, LB140 Container Screw, M4x6, DIN464 1 LA 100-C 2012 Nordson Corporation

39 Czujnik poziomu LA 100-C 29 Zestaw czujnika poziomu LA100 C do zbiornika LA3XX, mocowany do ściany Rys. 15 Zestaw czujnika poziomu LA100 C do zbiornika LA3XX, mocowany do ściany Numer Nr kat. Opis Liczba szt. Uwagi Kit, LA100 C Level detection, LA3XX, Wall mount Amplifier, sensor, FM Cable, LA100 C Probe to Amplifier Probe, LA100 C, LA3XX Screw M4x6, DIN912, Stainless steel Tube, suction for LA3XX Pump Lid Screw M4x6, DIN464, Stainless steel Reducing ring PG36 Pg29, Plastic Cable gland, Pg29, Plastic Nordson Corporation LA 100-C
