1 INSTRUKCJA OBS UGI I MONTA U Wyprodukowano w Finlandii dla TQD. Przeczytaj uwa nie poni sz¹ instrukcjê zanim zaczniesz u ywaæ odkurzacz. odkurzacz centralny

2 odkurzacz centralny SPIS TREŒCI Instrukcje bezpieczeñstwa / Dane techniczne...2 Budowa odkurzacza i elementy sk³adowe...3 Instrukcja monta u / konserwacji odkurzacza...4 Rozwi¹zywanie problemów...5 P³yta g³ówna - opis w³asciwoœci systemu SMART CHECK...6 INSTRUKCJE BEZPIECZEÑSTWA Przeczytaj uwa nie wszystkie instrukcje bezpieczeñstwa zanim zaczniesz u ywaæ odkurzacz. - Odkurzacz przeznaczony jest do odkurzania suchego. Nie u ywaj odkurzacza do p³ynów. - Nie u ywaj odkurzacza w pobli u Ÿród³a dymu, ognia, aru, popio³u. - Nie u ywaj odkurzacza w pomieszczeniach gdzie jest obecnoœæ substancji ³atwopalnych. - Zawsze kiedy zmieniasz worek na œmieci lub dokonujesz czynnoœci konserwacyjnych od³¹cz odkurzacz od zasilania elektrycznego. - Od³¹czaj¹c zasilanie elektryczne zawsze chwytaj za wtyczkê. Nigdy nie ci¹gnij za przewód. - Elektryczne gniazdo zasilaj¹ce i wtyczka powinny znajdowaæ siê w widocznym miejscu. - G³ówny bezpiecznik: 10A - Nie montuj odkurzacza w niewielkiej przestrzeni zamkniêtej. Minimalne wymagania przestrzenne (mm): 490 x 570 x 700 (sz / g³ / wys). - Nie odkurzaj ostrych przedmiotów takich jak szk³o, ig³y, poniewa mog¹ one uszkodziæ w¹. - Nie zakrywaj odkurzacza adnymi przedmiotami - Postêpuj zgodnie z instrukcja obs³ugi - Przegl¹d serwisowy mo e byæ dokonany tylko przez specjalistê. U ywaj akcesoriów i czêœci zamiennych rekomendowanych tylko przez producenta. Nigdy nie modyfikuj urz¹dzenie w aden sposób. - Nigdy nie u ywaj urz¹dzenia kiedy posiada uszkodzone przewody elektryczne. Odkurzacz wyposa ony jest w specjalny przewód, który jeœli jest taka potrzeba musi byæ wymieniony na taki sam zamówiony z autoryzowanego sklepu. - Pamiêtaj, e odkurzacz nie jest zabawk¹ - Nigdy nie u ywaj odkurzacza bez worka na kurz - Szczególnie zabronione jest odkurzanie zanieczyszczeñ budowlanych w tym py³u budowlanego, gipsu oraz popio³u. Obudowa Wymiary szer / wys / g³ [mm] Moc max / nominalna [W] Napiêcie, min-max [V] Podciœnienie [kpa] 3 Przep³yw powietrza [m /h] Moc ss¹ca [AirWatt] 635 System filtracji Zapasowy worek na œmieci Zabezpieczenie silnika Pojemnoœæ zbiornika [l] Waga [kg] Bezpiecznik (auto) Poziom ha³asu [db(a)] 2 Max. powierzchnia sprz¹tania [m ] DANE TECHNICZNE Max. odleg³oœæ od najdalszego gniazda [m] Przybli ona max. iloœæ gniazd ss¹cych Gwarancja BOX tworzywo sztuczne 460 / 310 / / V, 50Hz filtr silnika + worek TAK TAK A lata 2

- Odkurzacz przeznaczony jest do odkurzania suchego. Nie u ywaj odkurzacza do p³ynów. - Nie u ywaj odkurzacza w pobli u Ÿród³a dymu, ognia, aru, popio³u.

3 odkurzacz centralny Budowa odkurzacza i elementy sk³adowe SILNIK FILTR ZGRUBNY STELA WORKA WOREK WOREK ZAPASOWY ZAWIESIA GNIAZDO ZASILANIA ELEKTRYCZNEGO ZABEZPIECZENIE PRZECI ENIOWE PRZYCISK SMART CHECK DIODA SYGNALIZACYJNA GNIAZDO NISKIEGO NAPIÊCIA AUTOMATYCZNY ZAWÓR BEZPIECZEÑSTWA 3

ELEKTRYCZNEGO ZABEZPIECZENIE PRZECI ENIOWE PRZYCISK SMART CHECK DIODA

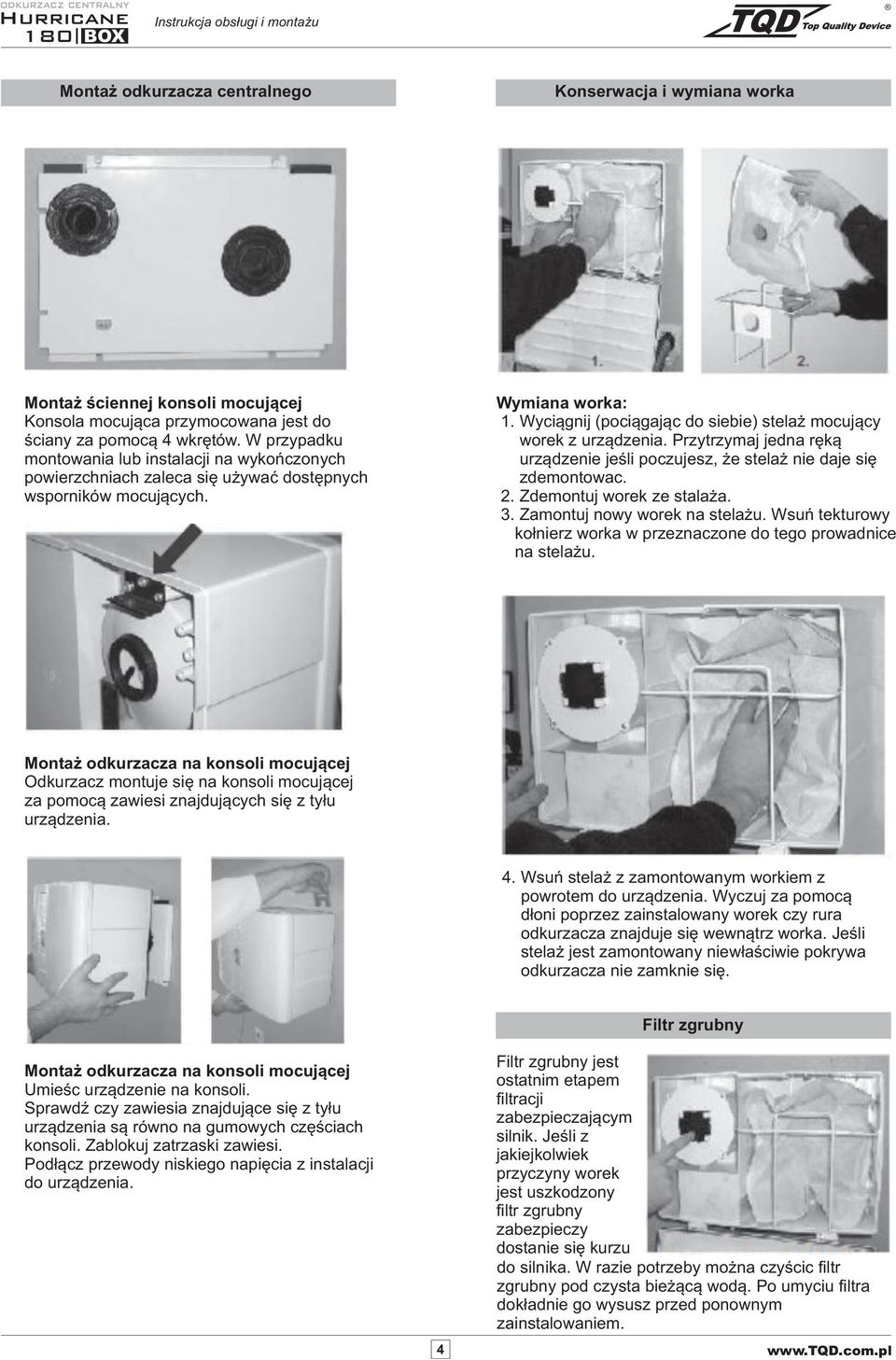

4 odkurzacz centralny Monta odkurzacza centralnego Konserwacja i wymiana worka Monta œciennej konsoli mocuj¹cej Konsola mocuj¹ca przymocowana jest do œciany za pomoc¹ 4 wkrêtów. W przypadku montowania lub instalacji na wykoñczonych powierzchniach zaleca siê u ywaæ dostêpnych wsporników mocuj¹cych. Wymiana worka: 1. Wyci¹gnij (poci¹gaj¹c do siebie) stela mocuj¹cy worek z urz¹dzenia. Przytrzymaj jedna rêk¹ urz¹dzenie jeœli poczujesz, e stela nie daje siê zdemontowac. 2. Zdemontuj worek ze stala a. 3. Zamontuj nowy worek na stela u. Wsuñ tekturowy ko³nierz worka w przeznaczone do tego prowadnice na stela u. Monta odkurzacza na konsoli mocuj¹cej Odkurzacz montuje siê na konsoli mocuj¹cej za pomoc¹ zawiesi znajduj¹cych siê z ty³u urz¹dzenia. 4. Wsuñ stela z zamontowanym workiem z powrotem do urz¹dzenia. Wyczuj za pomoc¹ d³oni poprzez zainstalowany worek czy rura odkurzacza znajduje siê wewn¹trz worka. Jeœli stela jest zamontowany niew³aœciwie pokrywa odkurzacza nie zamknie siê. Filtr zgrubny Filtr zgrubny jest ostatnim etapem filtracji zabezpieczaj¹cym silnik. Jeœli z jakiejkolwiek przyczyny worek jest uszkodzony filtr zgrubny zabezpieczy dostanie siê kurzu do silnika. W razie potrzeby mo na czyœcic filtr zgrubny pod czysta bie ¹c¹ wod¹. Po umyciu filtra dok³adnie go wysusz przed ponownym zainstalowaniem. Monta odkurzacza na konsoli mocuj¹cej Umieœc urz¹dzenie na konsoli. SprawdŸ czy zawiesia znajduj¹ce siê z ty³u urz¹dzenia s¹ równo na gumowych czêœciach konsoli. Zablokuj zatrzaski zawiesi. Pod³¹cz przewody niskiego napiêcia z instalacji do urz¹dzenia. 4

Wyci¹gnij (poci¹gaj¹c do siebie) stela mocuj¹cy worek z urz¹dzenia. Przytrzymaj jedna rêk¹ urz¹dzenie jeœli poczujesz, e stela nie daje siê zdemontowac. 2. Zdemontuj worek ze stala a. 3.

5 odkurzacz centralny Rozwi¹zywanie problemów Odkurzacz nie w³¹cza siê Czy odkurzacz jest pod³¹czony do zasilania elektrycznego? Czy wtyczka przewodu zasilaj¹cego odkurzacz jest pod³¹czona do gniazda zasilaj¹cego? Czy jest napiêcie(230v) w gniazdku zasilaj¹cym? Czy do odkurzacza pod³¹czony jest przewód niskiego napiêcia? Czy odkurzacz w³¹cza siê jeœli próbujesz go uruchomic z innego gniazda ss¹cego? Jeœli odkurzacz siê w³¹cza, przyczyna tkwi po stronie gniazda. Wymieñ gniazdo wadliwe gniazdo na nowe i sprawdÿ okablowanie. Odkurzacz posiada zabezpieczenie przed przegrzaniem silnika które mog³o zadzia³ac. Odczekaj 10 minut zanim urz¹dzenie nie ostygnie i sprawdÿ poprawnoœc dzia³ania. Jeœli zabezpieczenie przed przegrzaniem wci¹ dzia³a skontaktuj siê ze sprzedawc¹. Uszkodzeniu uleg³ bezpiecznik p³yty g³ównej urz¹dzenia. Bezpiecznik g³ówny powinien mieæ wartoœc 10A UWAGA: WSZYTKIE PRACE ELEKTRYCZNE POWINNY BYC DOKONYWANE PRZEZ WYKWALIFIKOWANY PERSONEL Z ODPOWIEDNIMI UPRAWNIENIAMI. Moc ss¹ca jest s³aba Czy wszystkie gniazda ss¹ce s¹ s¹ w³aœciwie zamkniête? Czy nic nie utknê³o w gnie dzie? Czy worek na œmieci jest pe³ny? Czy drzwiczki rewizyjne odkurzacza s¹ w³asciwie domkniête? Czy zatkana jest rura ss¹ca? Czy zatkany jest w¹ ss¹cy? Czy ruroci¹g ss¹cy jest nieszczelny? Konserwacja, serwis i czêœci zamienne Jeœli twój odkurzacz wymaga konserwacji, obs³ugi serwisowej czy jakich czêœci zamiennych wype³nij poni sze pola. Dziêki temu, te wa ne informacje bêdziesz mia³ zawsze pod rêk¹. MODEL: NUMER PRODUKTU: NUMER SERYJNY: DATA ZAKUPU: (zachowaj dokument zakupu do wgl¹du) 5

Czy odkurzacz w³¹cza siê jeœli próbujesz go uruchomic z innego gniazda ss¹cego? Jeœli odkurzacz siê w³¹cza, przyczyna tkwi po stronie gniazda.

6 odkurzacz centralny P YTA G ÓWNA - OPIS W AŒCIWOŒCI SYSTEMU SMART CHECK 1. Soft Start (miêkki start) Po w³¹czeniu urz¹dzenia silnik osi¹ga pe³na moc po ok. 1 sekundzie (sterowanie za pomoc¹ TRIAKA). 2. Dioda sygnalizacyjna pod³¹czenie zasilania elektrycznego (2) Zielona dioda niskonapiêciowa œwieci siê kiedy urz¹dzenie pod³¹czone jest do zasilania elektrycznego. 3. Dioda licznika przepracowanych godzin (3) Dziêki technologii EEPROM p³yta g³ówna rejestruje dwa rodzaje czasów, które u ytkownik mo e sprawdzic dziêki oddzielnej diodzie znajduj¹cej siê na obudowie p³yty. a. Czas krótki b. Czas ca³kowity. Czas przepracowany Kolor diody Znaczenie Wykonaj 15 godzin godzin godzin powy ej 500 godzin Zielony (powolne miganie) Zielony Pomarañczowy Czerwony Odkurzacz przepracowa³ 15 godzin (od ostatniego resetowania) Odkurzacz przepracowa³ mniej ni 400 godzin Odkurzacz przepracowa³ ponad 400 godzin Odkurzacz przepracowa³ ponad 500 godzin Wymieñ/sprawdŸ worek na œmieci i wciœnij przycisk reset przez 5 sekund Konieczny przegl¹d i konserwacja Konieczny serwis silnika - 4. Auto test Po pod³¹czeniu zasilania elektrycznego do urz¹dzenia p³yta g³ówna przeprowadza automatycznie test stanu urz¹dzenia. Jeœli wszystko dzia³a prawid³owo dioda miga szybko przez klika sekund. 5. OpóŸnienie wy³¹czenia Po wy³¹czeniu urz¹dzenia pracuje jeszcze ono przez 2 sekundy w celu ca³kowitego usuniêcia nieczystoœci z systemu rur ss¹cych oraz wê a ss¹cego. 6. Przycisk reset/demo Opis dzia³ania: Funkcja Wykonaj Dzia³anie reset / demo Wciœnij i puœ æ przycisk w czasie krótszym ni 5 sekund P³yta g³ówna automatycznie sprawdza wszystkie etapy z I tabeli. reset czêœciowy Wciœnij i przytrzymaj przycisk przez d³u ej ni 5 sekund przy wy³¹czonym silniku. System restetuje 15 godzinny cykl pracy. Dioda (3) œwieci w sposób ci¹g³y. reset ca³kowity Wciœnij i przytrzymaj przycisk przez d³u ej ni 30 sekund przy w³¹czonym silniku. System resetuje wszystkie pomierzone czasy pracy urz¹dzenia. 7. Automatyczny bezpiecznik (7) P³yta g³ówna wyposa ona jest w automatyczny bezpiecznik (przycisk z napisem circuit breaker ). Wciœñij przycisk, aby zrestartowac. 6

Dioda licznika przepracowanych godzin (3) Dziêki technologii EEPROM p³yta g³ówna rejestruje dwa rodzaje czasów, które u ytkownik mo e sprawdzic dziêki oddzielnej diodzie znajduj¹cej siê na obudowie

7 odkurzacz centralny Instalacja konsola mocuj¹ca wyrzut o 90 ssanie 6
