1 DOKUMENTACJA TECHNICZNO RUCHOWA NAGRZEWNIC OLEJOWYCH DOM 16IE/20IE/30IE

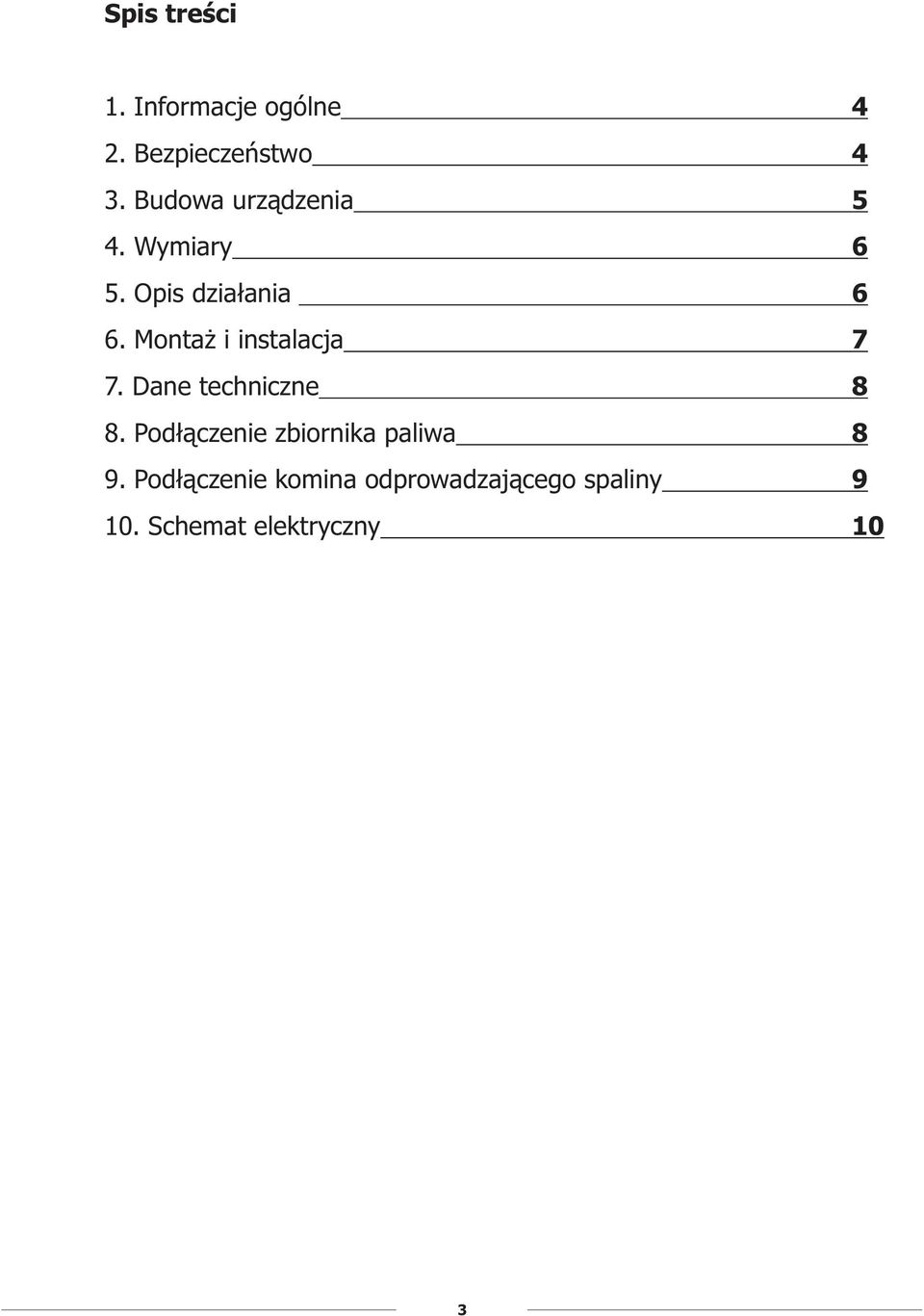

3 Spis treœci 1. Informacje ogólne 2. Bezpieczeñstwo 3. Budowa urz¹dzenia 4. Wymiary 5. Opis dzia³ania 6. Monta i instalacja 7. Dane techniczne 8. Pod³¹czenie zbiornika paliwa 9. Pod³¹czenie komina odprowadzaj¹cego spaliny 10. Schemat elektryczny

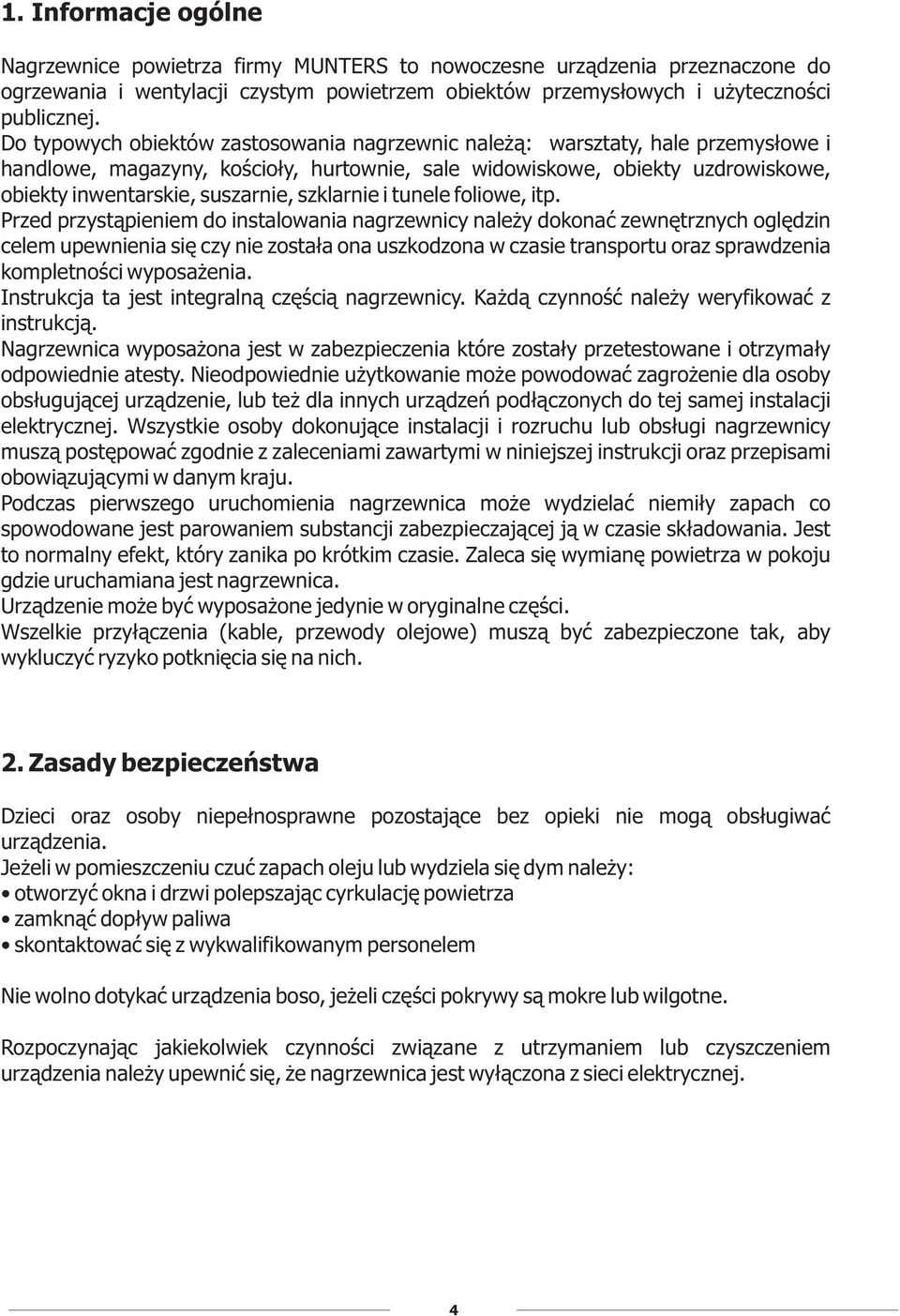

4 1. Informacje ogólne Nagrzewnice powietrza firmy MUNTERS to nowoczesne urz¹dzenia przeznaczone do ogrzewania i wentylacji czystym powietrzem obiektów przemys³owych i u ytecznoœci publicznej. Do typowych obiektów zastosowania nagrzewnic nale ¹: warsztaty, hale przemys³owe i handlowe, magazyny, koœcio³y, hurtownie, sale widowiskowe, obiekty uzdrowiskowe, obiekty inwentarskie, suszarnie, szklarnie i tunele foliowe, itp. Przed przyst¹pieniem do instalowania nagrzewnicy nale y dokonaæ zewnêtrznych oglêdzin celem upewnienia siê czy nie zosta³a ona uszkodzona w czasie transportu oraz sprawdzenia kompletnoœci wyposa enia. Instrukcja ta jest integraln¹ czêœci¹ nagrzewnicy. Ka d¹ czynnoœæ nale y weryfikowaæ z instrukcj¹. Nagrzewnica wyposa ona jest w zabezpieczenia które zosta³y przetestowane i otrzyma³y odpowiednie atesty. Nieodpowiednie u ytkowanie mo e powodowaæ zagro enie dla osoby obs³uguj¹cej urz¹dzenie, lub te dla innych urz¹dzeñ pod³¹czonych do tej samej instalacji elektrycznej. Wszystkie osoby dokonuj¹ce instalacji i rozruchu lub obs³ugi nagrzewnicy musz¹ postêpowaæ zgodnie z zaleceniami zawartymi w niniejszej instrukcji oraz przepisami obowi¹zuj¹cymi w danym kraju. Podczas pierwszego uruchomienia nagrzewnica mo e wydzielaæ niemi³y zapach co spowodowane jest parowaniem substancji zabezpieczaj¹cej j¹ w czasie sk³adowania. Jest to normalny efekt, który zanika po krótkim czasie. Zaleca siê wymianê powietrza w pokoju gdzie uruchamiana jest nagrzewnica. Urz¹dzenie mo e byæ wyposa one jedynie w oryginalne czêœci. Wszelkie przy³¹czenia (kable, przewody olejowe) musz¹ byæ zabezpieczone tak, aby wykluczyæ ryzyko potkniêcia siê na nich. 2. Zasady bezpieczeñstwa Dzieci oraz osoby niepe³nosprawne pozostaj¹ce bez opieki nie mog¹ obs³ugiwaæ urz¹dzenia. Je eli w pomieszczeniu czuæ zapach oleju lub wydziela siê dym nale y: otworzyæ okna i drzwi polepszaj¹c cyrkulacjê powietrza zamkn¹æ dop³yw paliwa skontaktowaæ siê z wykwalifikowanym personelem Nie wolno dotykaæ urz¹dzenia boso, je eli czêœci pokrywy s¹ mokre lub wilgotne. Rozpoczynaj¹c jakiekolwiek czynnoœci zwi¹zane z utrzymaniem lub czyszczeniem urz¹dzenia nale y upewniæ siê, e nagrzewnica jest wy³¹czona z sieci elektrycznej. 4

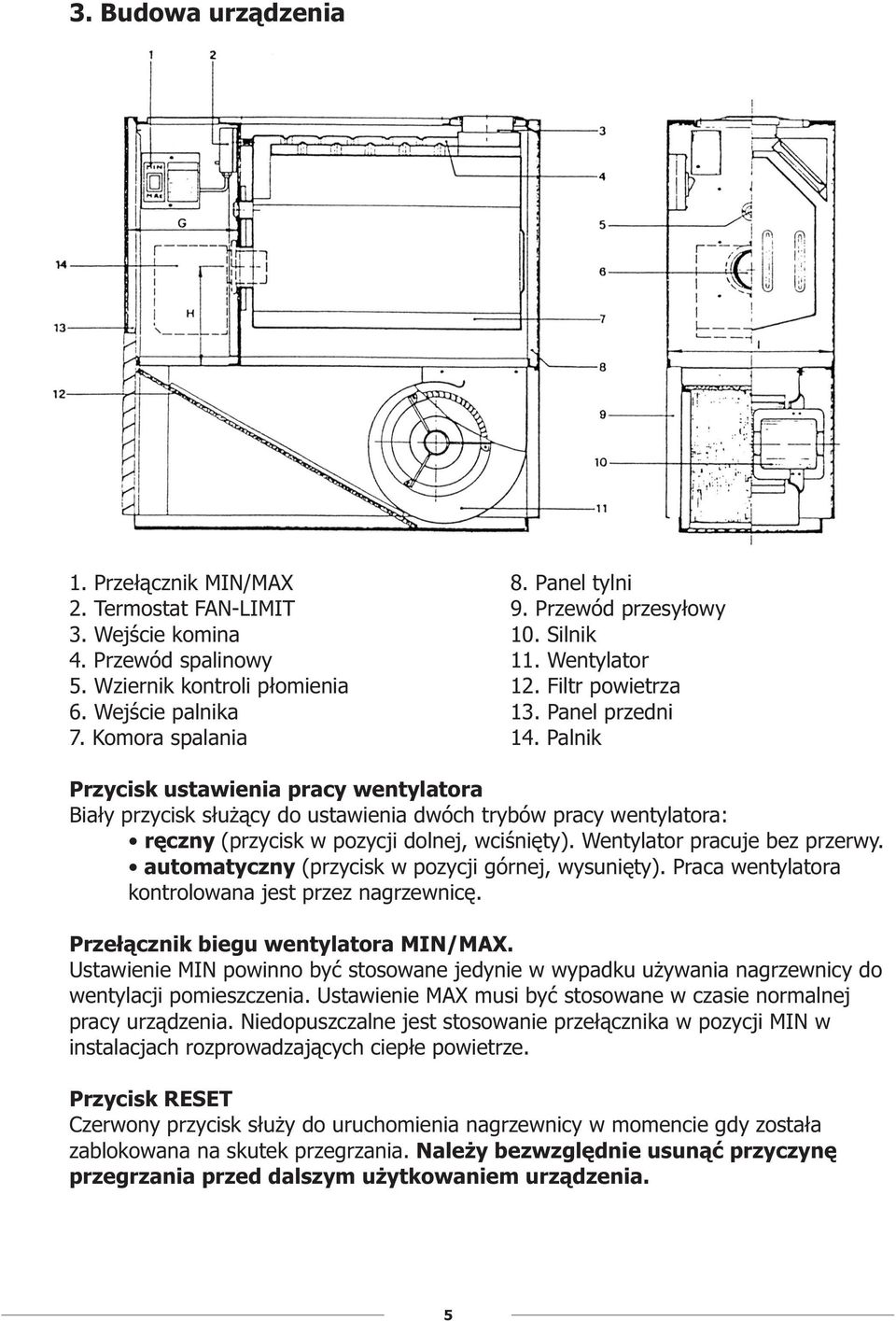

5 3. Budowa urz¹dzenia 1. Prze³¹cznik MIN/MAX 8. Panel tylni 2. Termostat FAN-LIMIT 9. Przewód przesy³owy 3. Wejœcie komina 10. Silnik 4. Przewód spalinowy 11. Wentylator 5. Wziernik kontroli p³omienia 12. Filtr powietrza 6. Wejœcie palnika 13. Panel przedni 7. Komora spalania 14. Palnik Przycisk ustawienia pracy wentylatora Bia³y przycisk s³u ¹cy do ustawienia dwóch trybów pracy wentylatora: rêczny (przycisk w pozycji dolnej, wciœniêty). Wentylator pracuje bez przerwy. automatyczny (przycisk w pozycji górnej, wysuniêty). Praca wentylatora kontrolowana jest przez nagrzewnicê. Prze³¹cznik biegu wentylatora MIN/MAX. Ustawienie MIN powinno byæ stosowane jedynie w wypadku u ywania nagrzewnicy do wentylacji pomieszczenia. Ustawienie MAX musi byæ stosowane w czasie normalnej pracy urz¹dzenia. Niedopuszczalne jest stosowanie prze³¹cznika w pozycji MIN w instalacjach rozprowadzaj¹cych ciep³e powietrze. Przycisk RESET Czerwony przycisk s³u y do uruchomienia nagrzewnicy w momencie gdy zosta³a zablokowana na skutek przegrzania. Nale y bezwzglêdnie usun¹æ przyczynê przegrzania przed dalszym u ytkowaniem urz¹dzenia. 5

Palnik Przycisk ustawienia pracy wentylatora Bia³y przycisk s³u ¹cy do ustawienia dwóch trybów pracy wentylatora: rêczny (przycisk w pozycji dolnej, wciœniêty). Wentylator pracuje bez przerwy.

6 4. Wymiary Æ C H D B A MODEL A B H C D Æ Opis dzia³ania W celu uruchomienia nagrzewnicy nale y do niej pod³¹czyæ termostat klimatyczny. Nagrzewnica wytwarza energiê ciepln¹ przez proces spalania. Wymiana powietrza zachodzi wtedy gdy powietrze wytworzone przez wentylator promieniowy przep³ywa przez powierzchniê wymiennika bez udzia³u adnych poœrednich cieczy. Gazy powsta³e w wyniku spalania po opuszczeniu wymiennika wyrzucane s¹ na zewn¹trz. System ten pozwala na znaczne obni enie kosztów szczególnie przy nieregularnym ogrzewaniu. Tryby pracy urz¹dzenia: wentylacja - nagrzewnica pe³ni rolê wentylatora wymieniaj¹cego powietrze w pomieszczeniu. Aby przejœæ w tryb wentylacji nale y ustawiæ prze³¹cznik MIN/MAX na pozycjê MIN lub MAX, a nastêpnie wcisn¹æ bia³y przycisk (rêczne w³¹czenie wentylatora). ogrzewanie - nagrzewnica wydmuchuje ciep³e powietrze. Aby przejœæ w tryb ogrzewania nale y ustawiæ prze³¹cznik MIN/MAX na pozycjê MAX i upewniæ sie, e bia³y przycisk jest w po³o eniu górnym (wysuniêty). Nagrzewnica bêdzie automatycznie dogrzewaæ pomieszczenie do zadanej na zewnêtrznym termostacie temperatury. Sterowanie odbywa siê automatycznie. 6

Wymiana powietrza zachodzi wtedy gdy powietrze wytworzone przez wentylator promieniowy przep³ywa przez powierzchniê wymiennika bez udzia³u adnych poœrednich cieczy.

7 6. Monta i instalacja Minimalna odleg³oœæ od œcian komin odprowadzaj¹cy spaliny odprowadzenie ciep³ego powietrza wlot powietrza Monta przewodów UWAGA: Do prawid³owej pracy nagrzewnicy wymagane jest wykonanie w œcianie lub suficie otworu wentylacyjnego. Powierzchnia otworu powinna wynosiæ ok. 25cm2 na ka dy 1kW mocy urz¹dzenia. Je eli powietrze wdmuchiwane na palnik ma temperaturê wy sz¹ ni 20 o C, lub nie ma instalacji rozprowadzaj¹cej ciep³o do innych pomieszczeñ, nale y wprowadziæ do nagrzewnicy przewód którym dostarczane bêdzie œwie e powietrze prosto na palnik. 7

Powierzchnia otworu powinna wynosiæ ok. 25cm2 na ka dy 1kW mocy urz¹dzenia.

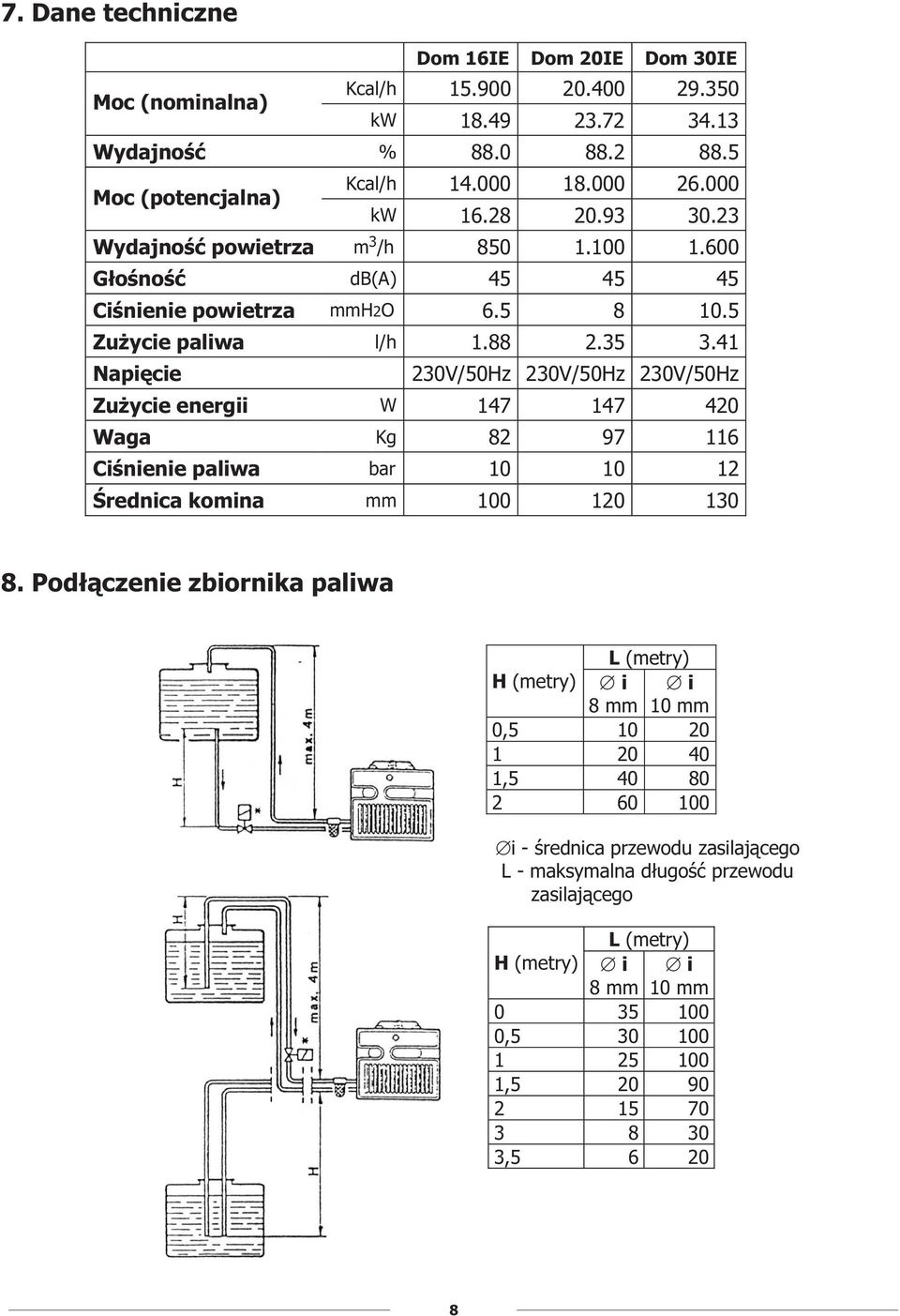

8 7. Dane techniczne Moc (nominalna) Dom 16IE Dom 20IE Dom 30IE Kcal/h kw Wydajnoœæ % Moc (potencjalna) Kcal/h kw Wydajnoœæ powietrza m 3/h G³oœnoœæ db(a) Ciœnienie powietrza mmh2o Zu ycie paliwa l/h Napiêcie 230V/50Hz 230V/50Hz 230V/50Hz Zu ycie energii W Waga Kg Ciœnienie paliwa bar Œrednica komina mm Pod³¹czenie zbiornika paliwa L (metry) H (metry) Æ i 8 mm Æ i 10 mm 0, , Æi - œrednica przewodu zasilaj¹cego L - maksymalna d³ugoœæ przewodu zasilaj¹cego L (metry) H (metry) Æ i Æ i 8 mm 10 mm , , ,

41 Napiêcie 230V/50Hz 230V/50Hz 230V/50Hz Zu ycie energii W 147 147 420 Waga Kg 82 97 116 Ciœnienie paliwa bar 10 10 12 Œrednica komina mm 100 120 130 8.

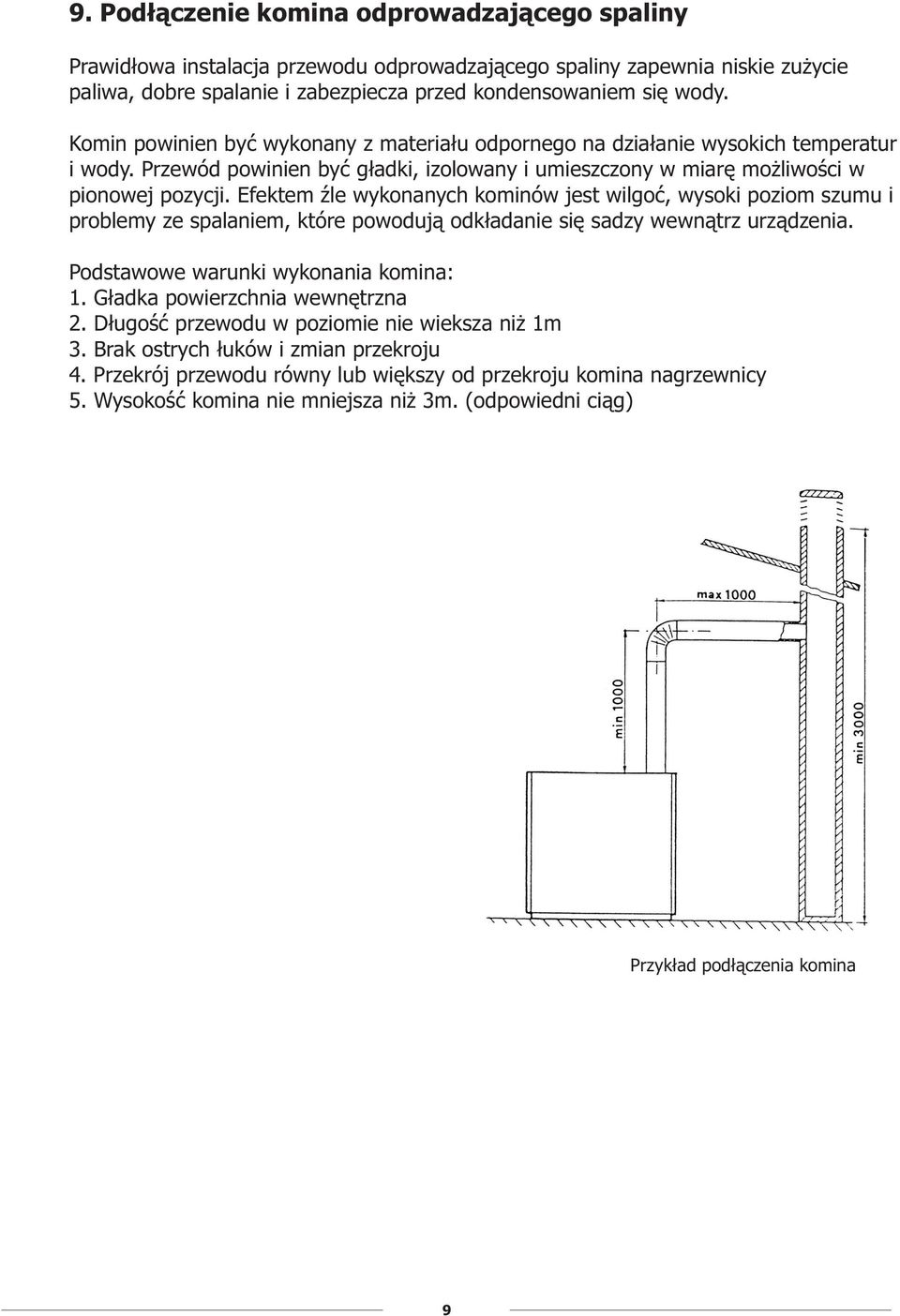

9 9. Pod³¹czenie komina odprowadzaj¹cego spaliny Prawid³owa instalacja przewodu odprowadzaj¹cego spaliny zapewnia niskie zu ycie paliwa, dobre spalanie i zabezpiecza przed kondensowaniem siê wody. Komin powinien byæ wykonany z materia³u odpornego na dzia³anie wysokich temperatur i wody. Przewód powinien byæ g³adki, izolowany i umieszczony w miarê mo liwoœci w pionowej pozycji. Efektem Ÿle wykonanych kominów jest wilgoæ, wysoki poziom szumu i problemy ze spalaniem, które powoduj¹ odk³adanie siê sadzy wewn¹trz urz¹dzenia. Podstawowe warunki wykonania komina: 1. G³adka powierzchnia wewnêtrzna 2. D³ugoœæ przewodu w poziomie nie wieksza ni 1m 3. Brak ostrych ³uków i zmian przekroju 4. Przekrój przewodu równy lub wiêkszy od przekroju komina nagrzewnicy 5. Wysokoœæ komina nie mniejsza ni 3m. (odpowiedni ci¹g) Przyk³ad pod³¹czenia komina 9

Efektem Ÿle wykonanych kominów jest wilgoæ, wysoki poziom szumu i problemy ze spalaniem, które powoduj¹ odk³adanie siê sadzy wewn¹trz urz¹dzenia. Podstawowe warunki wykonania komina: 1.

10 10. Schemat instalacji elektrycznej Instalacja elektryczna bez instalacji rozprowadzania ciep³a kana³ami Instalacja elektryczna w przypadku instalacji rozprowadzania ciep³a kana³ami LEGENDA: P FA LM C B V H * TA * IMT Prze³¹cznik pracy wentylatora Termostat wentylatora Termostat bezpieczeñstwa Prze³¹cznik biegów wentylatora Palnik Wentylator Kondensator Termostat klimatyczny Zabezpieczenie termiczne silnika * nie dostarczane razem z nagrzewnic¹ 10

Prze³¹cznik pracy wentylatora Termostat wentylatora Termostat bezpieczeñstwa Prze³¹cznik biegów wentylatora

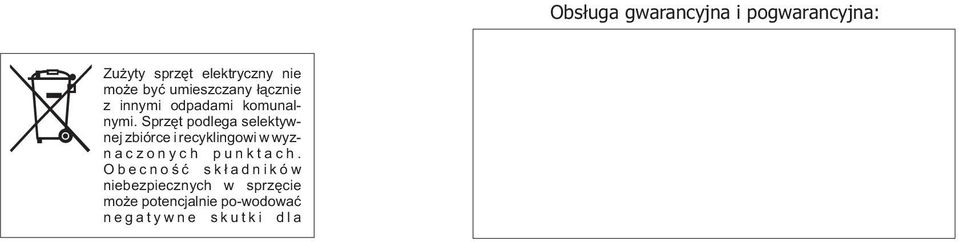

12 Obs³uga gwarancyjna i pogwarancyjna: Zu yty sprzêt elektryczny nie mo e byæ umieszczany ³¹cznie z innymi odpadami komunalnymi. Sprzêt podlega selektywnej zbiórce i recyklingowi w wyzn a c z o n y c h p u n k t a c h. O b e c n o œ æ s k ³ a d n i k ó w niebezpiecznych w sprzêcie mo e potencjalnie po-wodowaæ n e g a t y w n e s k u t k i d l a

Sprzêt podlega selektywnej zbiórce i recyklingowi w wyzn a c z o n y c h p u n k t a
