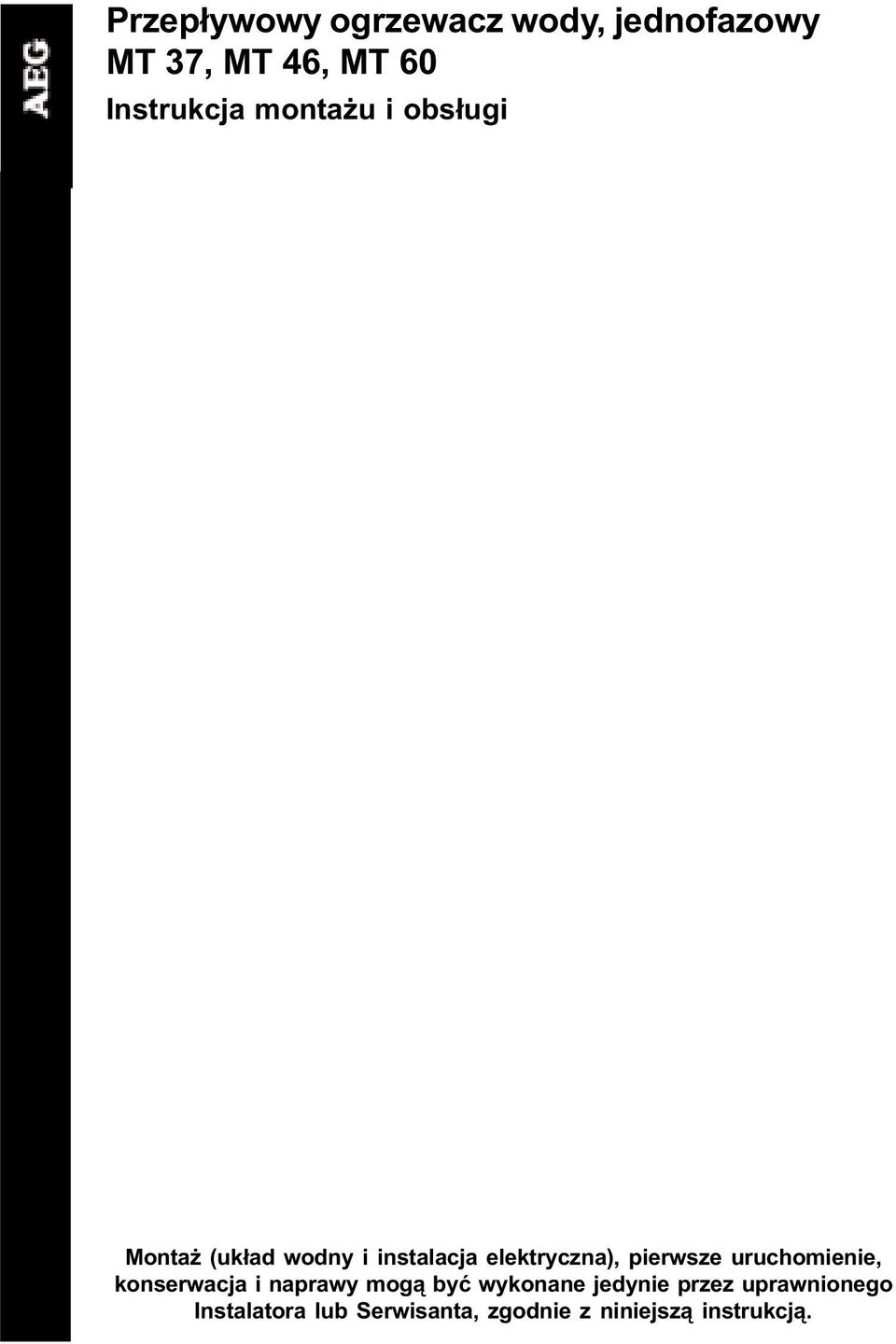

1 Przep³ywowy ogrzewacz wody, jednofazowy MT 37, MT 46, MT 60 Instrukcja monta u i obs³ugi Monta (uk³ad wodny i instalacja elektryczna), pierwsze uruchomienie, konserwacja i naprawy mog¹ byæ wykonane jedynie przez uprawnionego Instalatora lub Serwisanta, zgodnie z niniejsz¹ instrukcj¹. 1

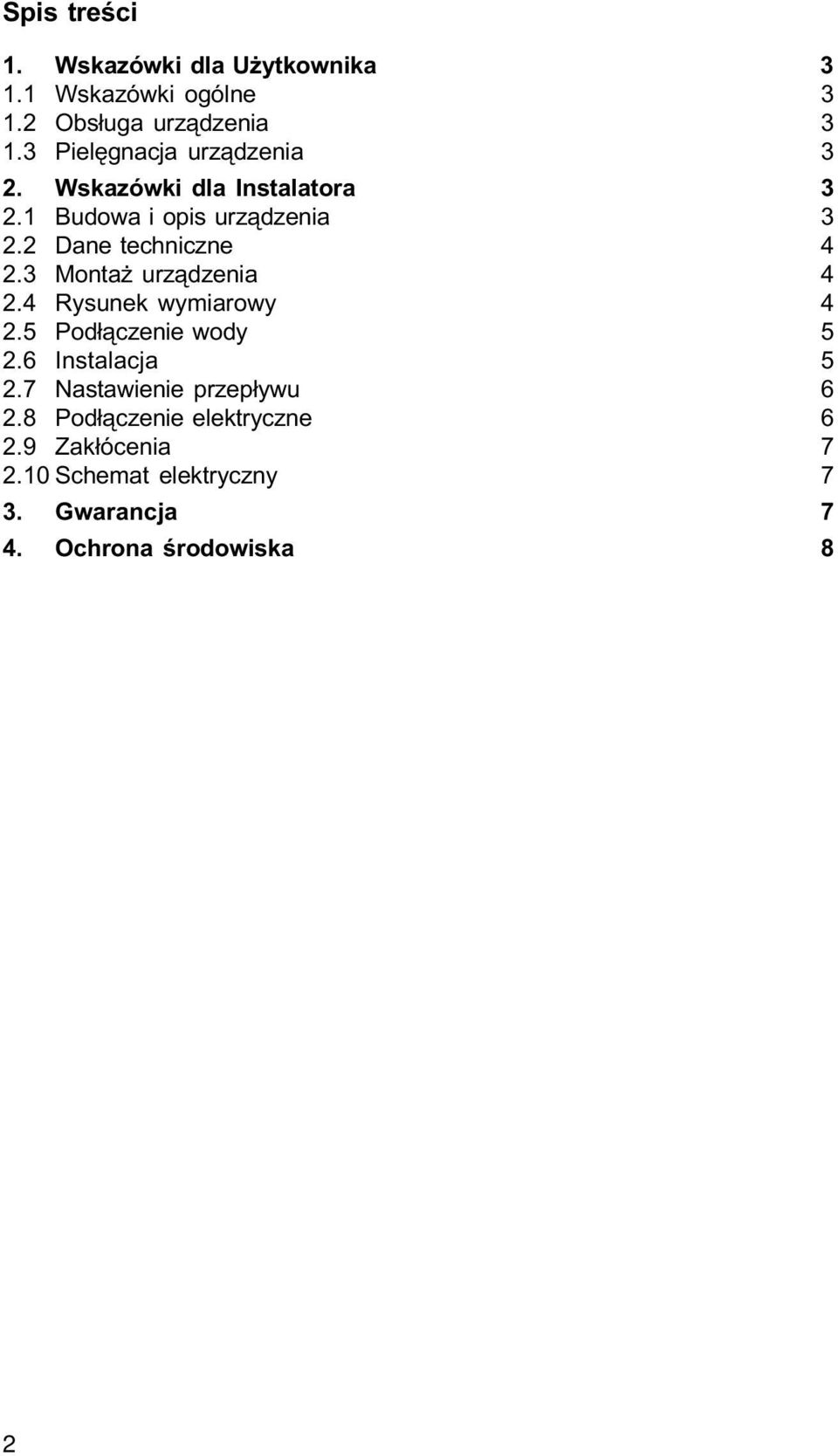

2 Spis treœci 1. Wskazówki dla U ytkownika Wskazówki ogólne Obs³uga urz¹dzenia Pielêgnacja urz¹dzenia 3 2. Wskazówki dla Instalatora Budowa i opis urz¹dzenia Dane techniczne Monta urz¹dzenia Rysunek wymiarowy Pod³¹czenie wody Instalacja Nastawienie przep³ywu Pod³¹czenie elektryczne Zak³ócenia Schemat elektryczny 7 3. Gwarancja 7 4. Ochrona œrodowiska 8 2

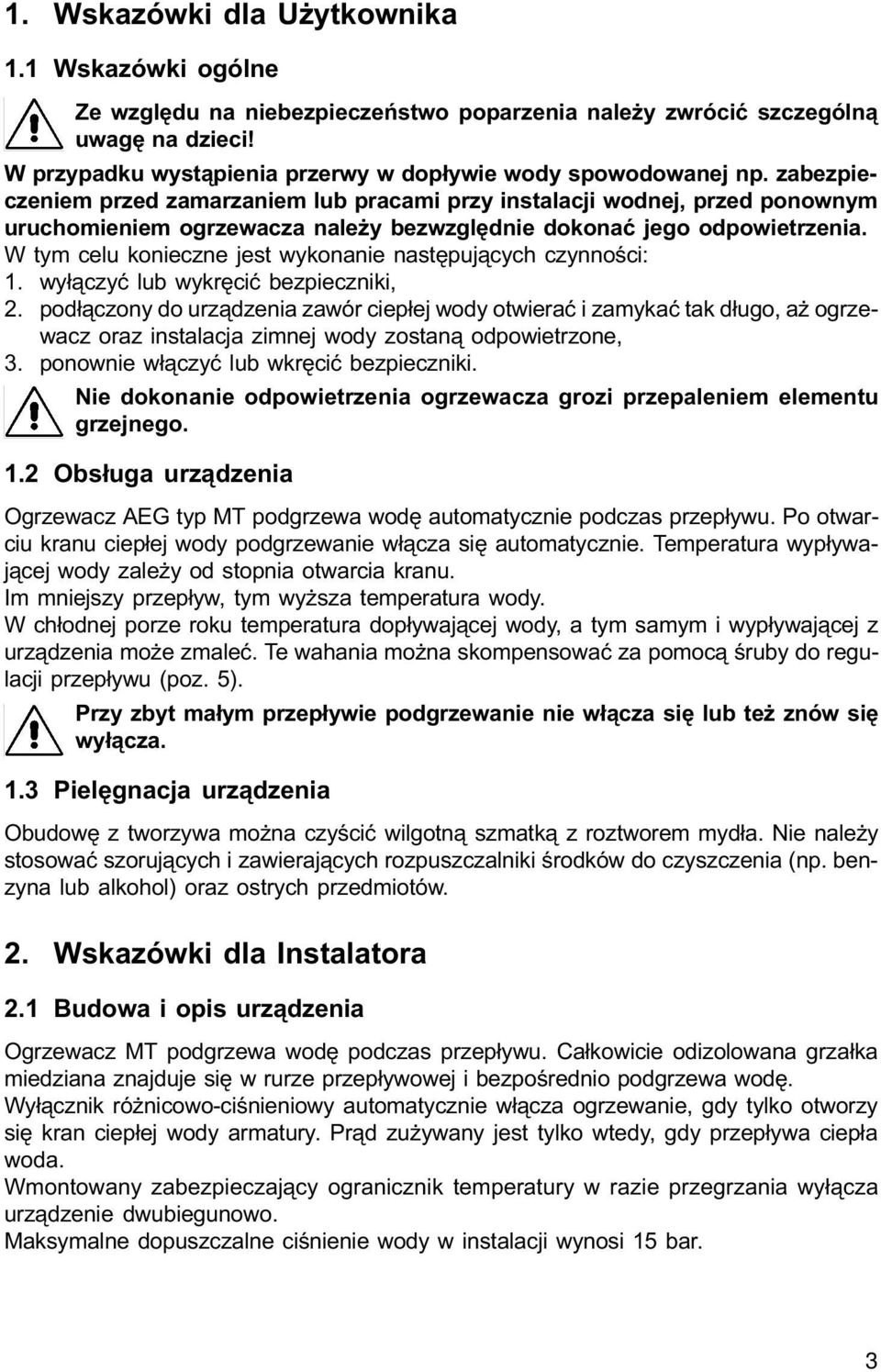

3 1. Wskazówki dla U ytkownika 1.1 Wskazówki ogólne Ze wzglêdu na niebezpieczeñstwo poparzenia nale y zwróciæ szczególn¹ uwagê na dzieci! W przypadku wyst¹pienia przerwy w dop³ywie wody spowodowanej np. zabezpieczeniem przed zamarzaniem lub pracami przy instalacji wodnej, przed ponownym uruchomieniem ogrzewacza nale y bezwzglêdnie dokonaæ jego odpowietrzenia. W tym celu konieczne jest wykonanie nastêpuj¹cych czynnoœci: 1. wy³¹czyæ lub wykrêciæ bezpieczniki, 2. pod³¹czony do urz¹dzenia zawór ciep³ej wody otwieraæ i zamykaæ tak d³ugo, a ogrzewacz oraz instalacja zimnej wody zostan¹ odpowietrzone, 3. ponownie w³¹czyæ lub wkrêciæ bezpieczniki. Nie dokonanie odpowietrzenia ogrzewacza grozi przepaleniem elementu grzejnego. 1.2 Obs³uga urz¹dzenia Ogrzewacz AEG typ MT podgrzewa wodê automatycznie podczas przep³ywu. Po otwarciu kranu ciep³ej wody podgrzewanie w³¹cza siê automatycznie. Temperatura wyp³ywaj¹cej wody zale y od stopnia otwarcia kranu. Im mniejszy przep³yw, tym wy sza temperatura wody. W ch³odnej porze roku temperatura dop³ywaj¹cej wody, a tym samym i wyp³ywaj¹cej z urz¹dzenia mo e zmaleæ. Te wahania mo na skompensowaæ za pomoc¹ œruby do regulacji przep³ywu (poz. 5). Przy zbyt ma³ym przep³ywie podgrzewanie nie w³¹cza siê lub te znów siê wy³¹cza. 1.3 Pielêgnacja urz¹dzenia Obudowê z tworzywa mo na czyœciæ wilgotn¹ szmatk¹ z roztworem myd³a. Nie nale y stosowaæ szoruj¹cych i zawieraj¹cych rozpuszczalniki œrodków do czyszczenia (np. benzyna lub alkohol) oraz ostrych przedmiotów. 2. Wskazówki dla Instalatora 2.1 Budowa i opis urz¹dzenia Ogrzewacz MT podgrzewa wodê podczas przep³ywu. Ca³kowicie odizolowana grza³ka miedziana znajduje siê w rurze przep³ywowej i bezpoœrednio podgrzewa wodê. Wy³¹cznik ró nicowo-ciœnieniowy automatycznie w³¹cza ogrzewanie, gdy tylko otworzy siê kran ciep³ej wody armatury. Pr¹d zu ywany jest tylko wtedy, gdy przep³ywa ciep³a woda. Wmontowany zabezpieczaj¹cy ogranicznik temperatury w razie przegrzania wy³¹cza urz¹dzenie dwubiegunowo. Maksymalne dopuszczalne ciœnienie wody w instalacji wynosi 15 bar. 3

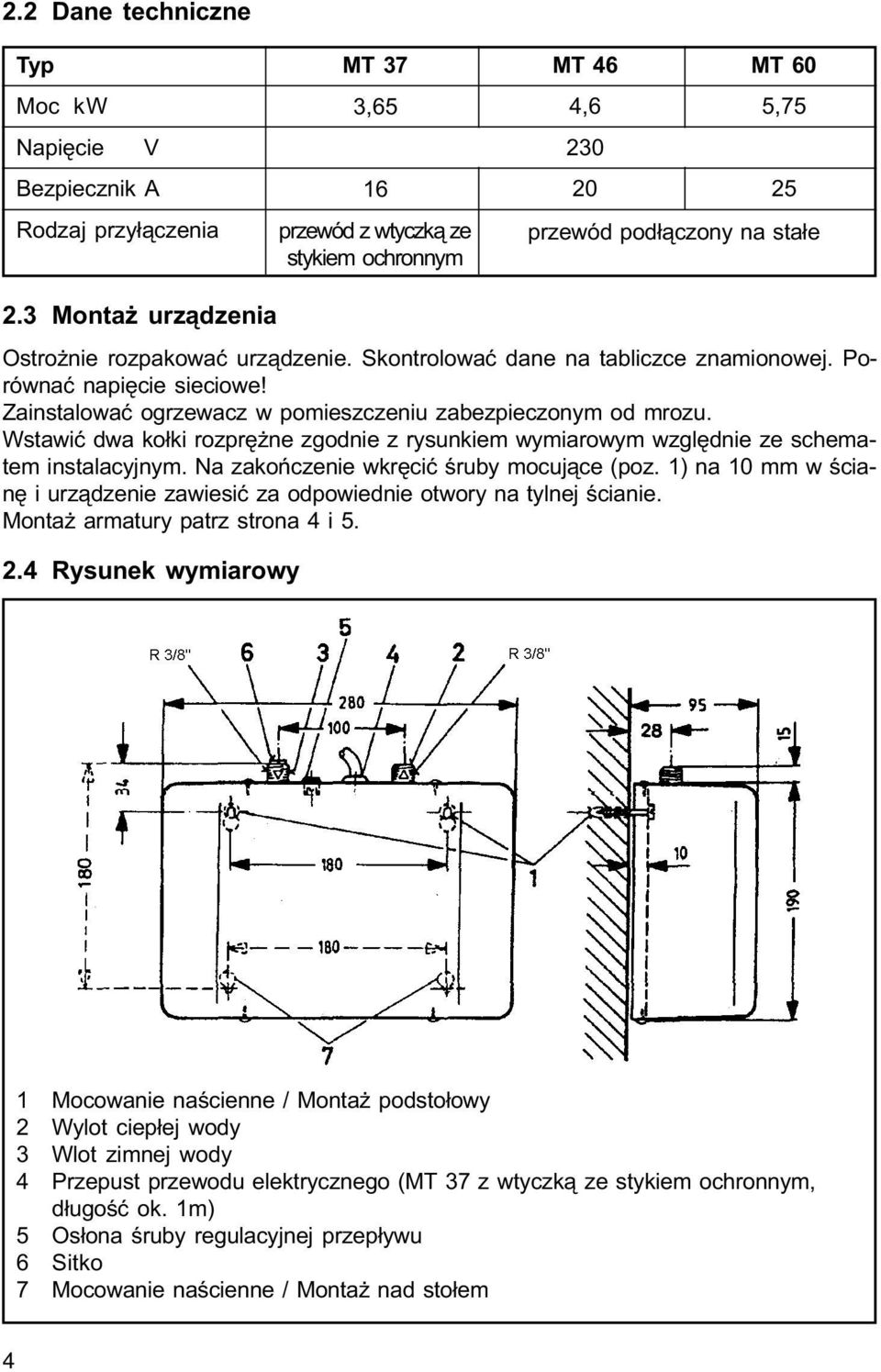

4 2.2 Dane techniczne Typ Moc kw Napiêcie V Bezpiecznik A Rodzaj przy³¹czenia MT 37 3,65 16 przewód z wtyczk¹ ze stykiem ochronnym MT 46 MT 60 4,6 5, przewód pod³¹czony na sta³e 2.3 Monta urz¹dzenia Ostro nie rozpakowaæ urz¹dzenie. Skontrolowaæ dane na tabliczce znamionowej. Porównaæ napiêcie sieciowe! Zainstalowaæ ogrzewacz w pomieszczeniu zabezpieczonym od mrozu. Wstawiæ dwa ko³ki rozprê ne zgodnie z rysunkiem wymiarowym wzglêdnie ze schematem instalacyjnym. Na zakoñczenie wkrêciæ œruby mocuj¹ce (poz. 1) na 10 mm w œcianê i urz¹dzenie zawiesiæ za odpowiednie otwory na tylnej œcianie. Monta armatury patrz strona 4 i Rysunek wymiarowy 1 Mocowanie naœcienne / Monta podsto³owy 2 Wylot ciep³ej wody 3 Wlot zimnej wody 4 Przepust przewodu elektrycznego (MT 37 z wtyczk¹ ze stykiem ochronnym, d³ugoœæ ok. 1m) 5 Os³ona œruby regulacyjnej przep³ywu 6 Sitko 7 Mocowanie naœcienne / Monta nad sto³em 4

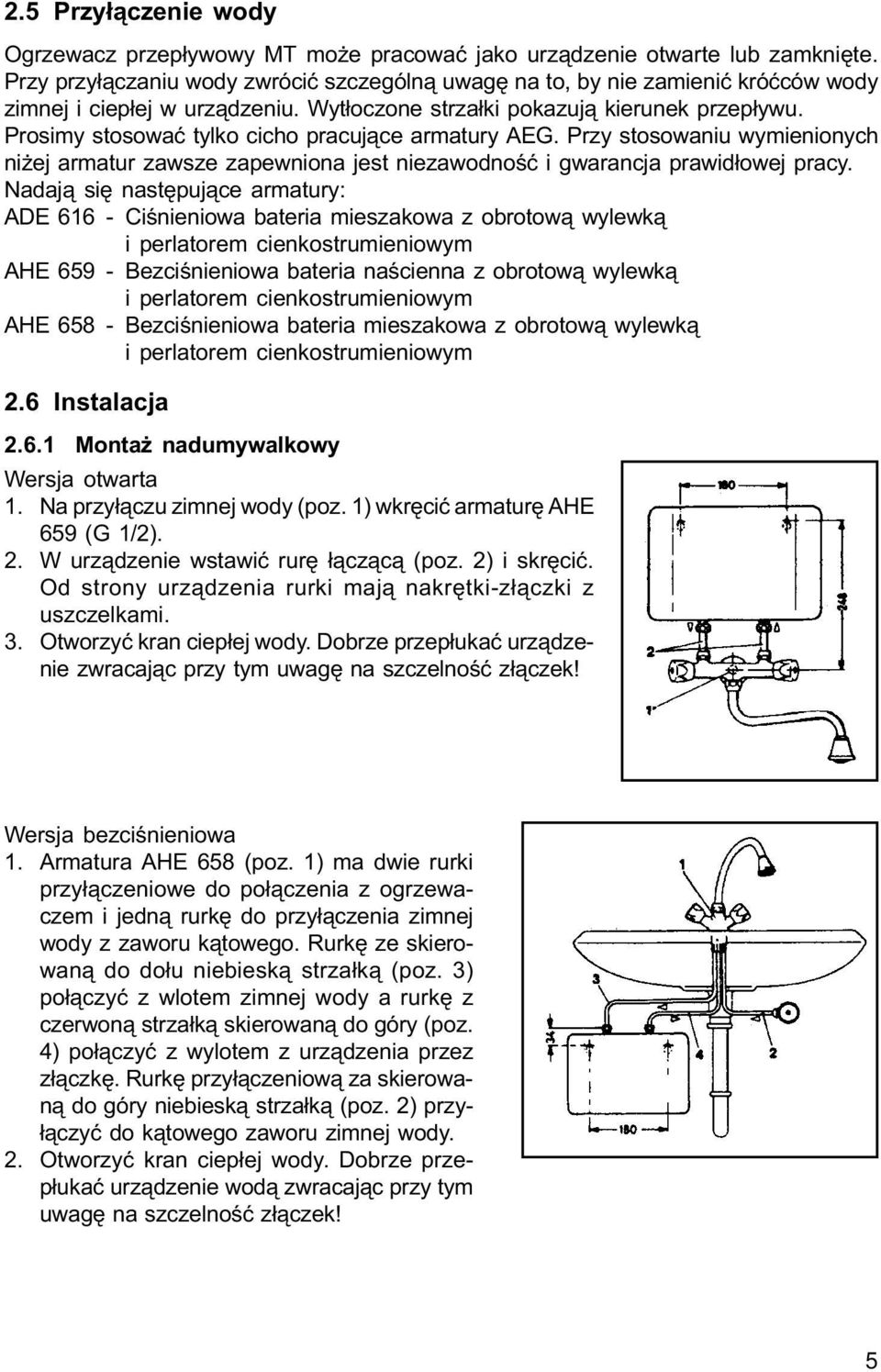

5 2.5 Przy³¹czenie wody Ogrzewacz przep³ywowy MT mo e pracowaæ jako urz¹dzenie otwarte lub zamkniête. Przy przy³¹czaniu wody zwróciæ szczególn¹ uwagê na to, by nie zamieniæ króæców wody zimnej i ciep³ej w urz¹dzeniu. Wyt³oczone strza³ki pokazuj¹ kierunek przep³ywu. Prosimy stosowaæ tylko cicho pracuj¹ce armatury AEG. Przy stosowaniu wymienionych ni ej armatur zawsze zapewniona jest niezawodnoœæ i gwarancja prawid³owej pracy. Nadaj¹ siê nastêpuj¹ce armatury: ADE Ciœnieniowa bateria mieszakowa z obrotow¹ wylewk¹ i perlatorem cienkostrumieniowym AHE Bezciœnieniowa bateria naœcienna z obrotow¹ wylewk¹ i perlatorem cienkostrumieniowym AHE Bezciœnieniowa bateria mieszakowa z obrotow¹ wylewk¹ i perlatorem cienkostrumieniowym 2.6 Instalacja Monta nadumywalkowy Wersja otwarta 1. Na przy³¹czu zimnej wody (poz. 1) wkrêciæ armaturê AHE 659 (G 1/2). 2. W urz¹dzenie wstawiæ rurê ³¹cz¹c¹ (poz. 2) i skrêciæ. Od strony urz¹dzenia rurki maj¹ nakrêtki-z³¹czki z uszczelkami. 3. Otworzyæ kran ciep³ej wody. Dobrze przep³ukaæ urz¹dzenie zwracaj¹c przy tym uwagê na szczelnoœæ z³¹czek! Wersja bezciœnieniowa 1. Armatura AHE 658 (poz. 1) ma dwie rurki przy³¹czeniowe do po³¹czenia z ogrzewaczem i jedn¹ rurkê do przy³¹czenia zimnej wody z zaworu k¹towego. Rurkê ze skierowan¹ do do³u niebiesk¹ strza³k¹ (poz. 3) po³¹czyæ z wlotem zimnej wody a rurkê z czerwon¹ strza³k¹ skierowan¹ do góry (poz. 4) po³¹czyæ z wylotem z urz¹dzenia przez z³¹czkê. Rurkê przy³¹czeniow¹ za skierowan¹ do góry niebiesk¹ strza³k¹ (poz. 2) przy- ³¹czyæ do k¹towego zaworu zimnej wody. 2. Otworzyæ kran ciep³ej wody. Dobrze przep³ukaæ urz¹dzenie wod¹ zwracaj¹c przy tym uwagê na szczelnoœæ z³¹czek! 5

6 2.6.2 Monta podsto³owy Wersja ciœnieniowa 1. Armaturê ADE 616 (poz. 1) wkrêciæ w umywalkê. Do³¹czony trójnik (poz. 2) zamontowaæ na k¹towym zaworze zimnej wody. Praw¹ rurkê przy³¹czeniow¹ armatury po³¹czyæ z trójnikiem. Lew¹ rurkê przy³¹czeniow¹ skrêciæ z wylotem ciep³ej wody urz¹dzenia. Wlot ciep³ej wody i urz¹dzenie po³¹czyæ przed³u aczem (poz. 3) z trójnikiem na zaworze k¹towym. 2. Otworzyæ kran ciep³ej wody. Urz¹dzenie dobrze przep³ukaæ wod¹ zwracaj¹c przy tym uwagê na szczelnoœæ z³¹czek! 2.7 Nastawianie przep³ywu Po zainstalowaniu nastawiæ przep³yw przez urz¹dzenie tak, by przy ca³kowicie otwartym kranie ciep³ej wody, woda mia³a ¹dan¹ temperaturê. W tym celu zdj¹æ ko³pak (patrz str. 4, poz. 5) i przez obrót œruby regulacyjnej nastawiæ przep³yw. Jeœli temperatura ciep³ej wody jest za niska (zimna pora roku), odpowiednio skorygowaæ przep³yw. Obrót w prawo (+) daje temperaturê wylotow¹, obrót w lewo (-) daje ni sz¹ temperaturê. 2.8 Pod³¹czenie elektryczne Elektryczne pod³¹czenie nale y zawsze wykonywaæ po przy³¹czeniu wody! Ogrzewacz MT ma przewód przy³¹czeniowy o d³ugoœci ok. 1 m (MT 37 z wtyczk¹ ze stykiem ochronnym). Dobrze jest przewidzieæ dla urz¹dzenia w³asny obwód pr¹dowy (patrz tabela na str. 4). Urz¹dzenie mo na przy³¹czyæ elektrycznie dopiero wtedy, gdy woda wyp³ywa z kranu ciep³ej wody. Wa na wskazówka: Przy sta³ej instalacji (MT 46, MT 60) po³¹czenia nale y wykonaæ tak, by przed ka d¹ prac¹ urz¹dzenie mo na by³o wy³¹czyæ na wszystkich biegunach przez wykrêcenie bezpieczników, przez wy³¹czenie wy³¹cznika ochronnego przewodu lub podobne posuniêcia (odstêp styków co najmniej 3 mm) 6

7 2.9 Zak³ócenia Przy wszystkich zak³óceniach najpierw sprawdziæ, czy nie dosz³o do wy³¹czenia przez bezpieczniki lub wy³¹cznik ochronny. Zak³ócenia za ma³y przep³yw ciep³ej wody mimo ca³kowicie otwartego kranu mimo s³yszalnego w³¹czenia urz¹dzenie nie daje ciep³ej wody Przyczyna b³êdna regulacja przep³ywu sitko zatkane wskutek niedopuszczalnie wysokich temperatur zadzia³a³ termostat bezpieczeñstwa Usuwanie od nowa nastawiæ przep³yw przy ca³kowicie otwartym kranie ciep³ej wody zamkn¹æ zimn¹ wodê, wyj¹æ sitko i oczyœciæ znaleÿæ przyczynê nadmiernej temperatury i jê usun¹æ; od nowa w³¹czyæ termostat bezpieczeñstwa 2.10 Schemat elektryczny 3. Gwarancja Gwarancja obejmuje tylko obszar kraju w którym urz¹dzenie zosta³o zakupione. Naprawy gwarancyjne nale y zg³aszaæ do Zak³adu Serwisowego wymienionego w karcie gwarancyjnej. Monta, pod³¹czenie elektryczne oraz konserwacja urz¹dzenia mog¹ byæ wykonane wy³¹cznie przez uprawnionego Instalatora. Producent nie bierze odpowiedzialnoœci za uszkodzenia urz¹dzeñ wynik³e z monta u i / lub u ytkowania niezgodnego z niniejsz¹ instrukcj¹ monta u i obs³ugi. 7

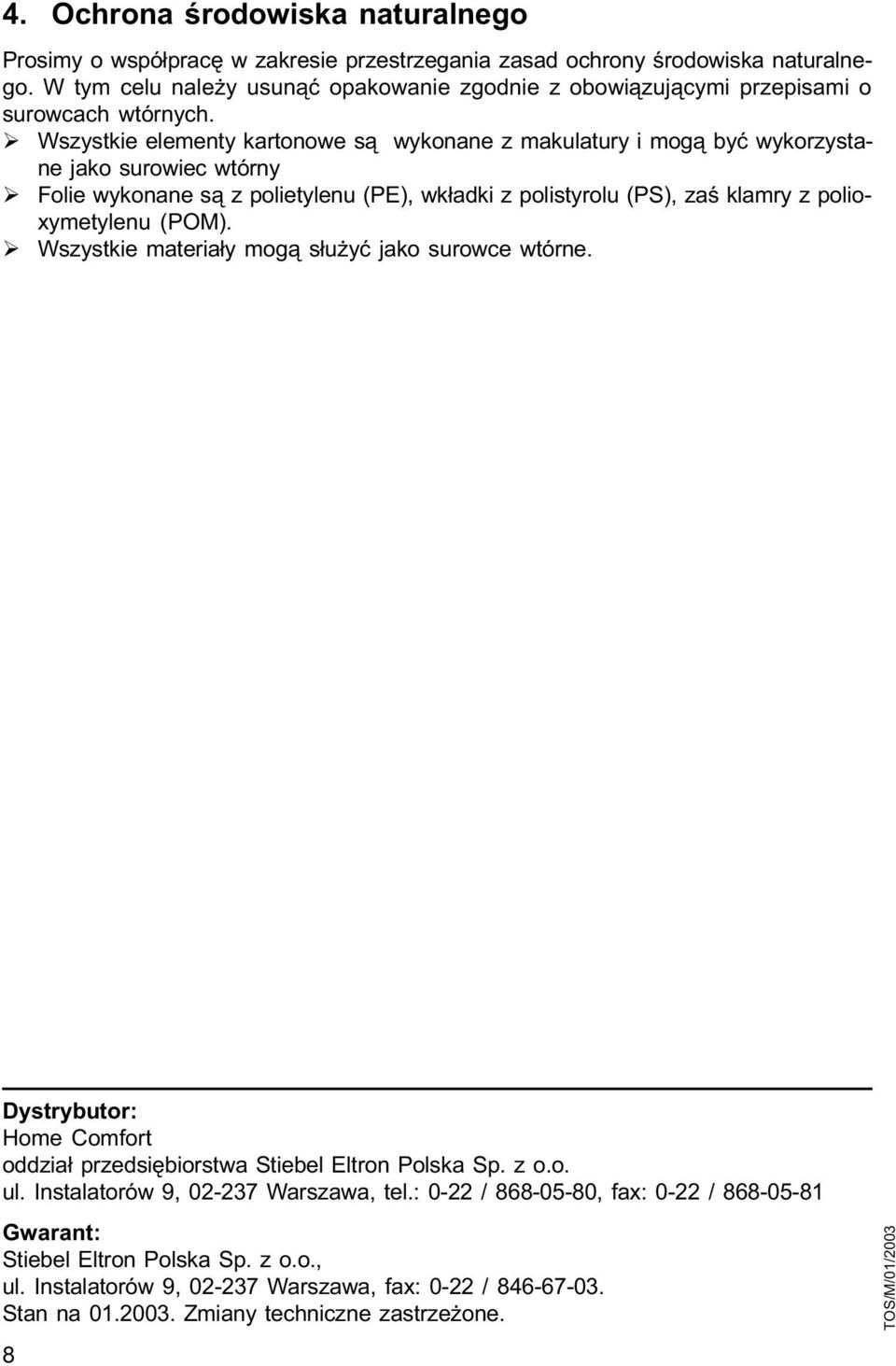

8 4. Ochrona œrodowiska naturalnego Prosimy o wspó³pracê w zakresie przestrzegania zasad ochrony œrodowiska naturalnego. W tym celu nale y usun¹æ opakowanie zgodnie z obowi¹zuj¹cymi przepisami o surowcach wtórnych. Ø Wszystkie elementy kartonowe s¹ wykonane z makulatury i mog¹ byæ wykorzystane jako surowiec wtórny Ø Folie wykonane s¹ z polietylenu (PE), wk³adki z polistyrolu (PS), zaœ klamry z polioxymetylenu (POM). Ø Wszystkie materia³y mog¹ s³u yæ jako surowce wtórne. Dystrybutor: Home Comfort oddzia³ przedsiêbiorstwa Stiebel Eltron Polska Sp. z o.o. ul. Instalatorów 9, Warszawa, tel.: 0-22 / , fax: 0-22 / Gwarant: Stiebel Eltron Polska Sp. z o.o., ul. Instalatorów 9, Warszawa, fax: 0-22 / Stan na Zmiany techniczne zastrze one. 8 TOS/M/01/2003
