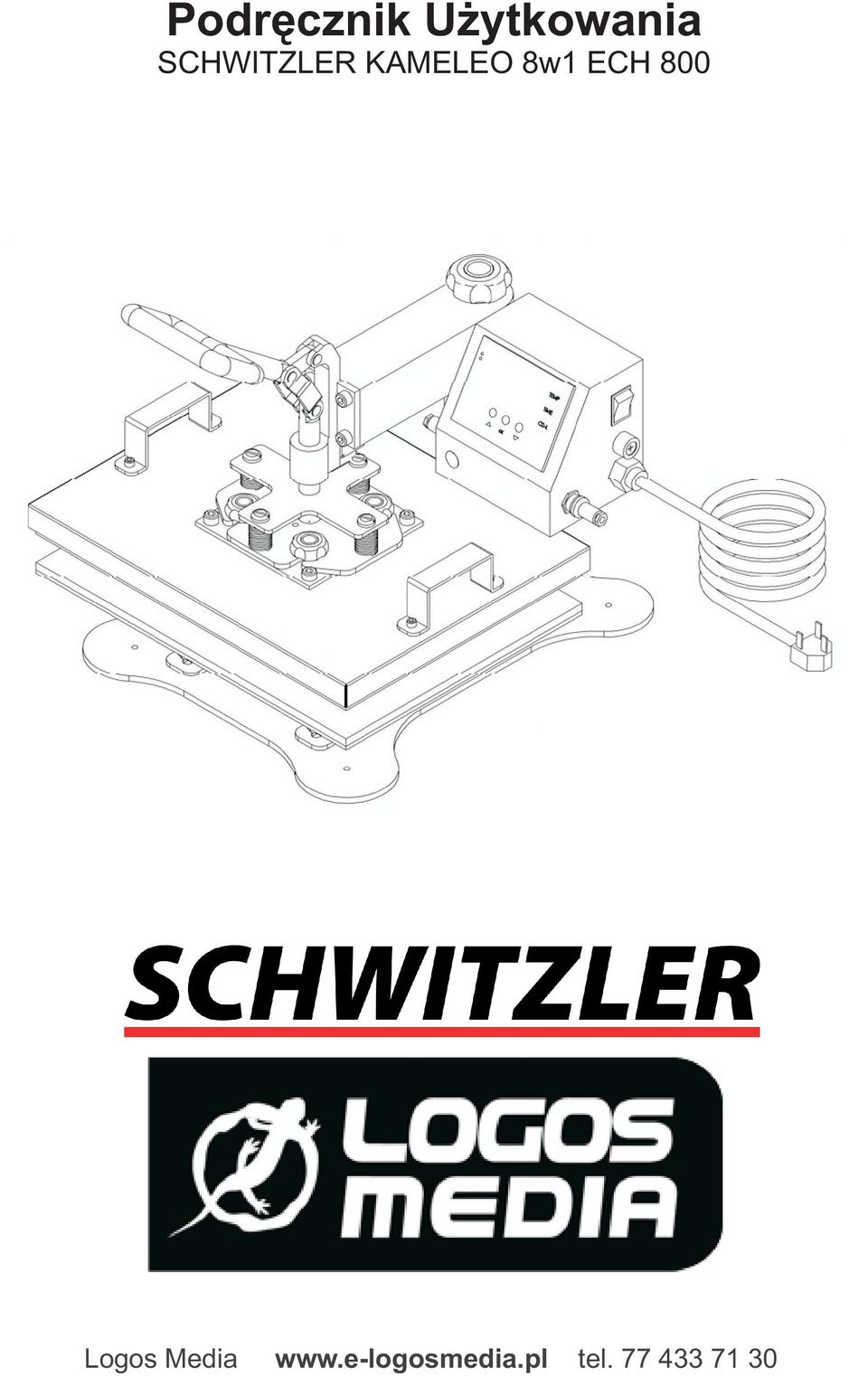

1 Podrêcznik U ytkowania SCHWITZLER KAMELEO 8w1 ECH 800

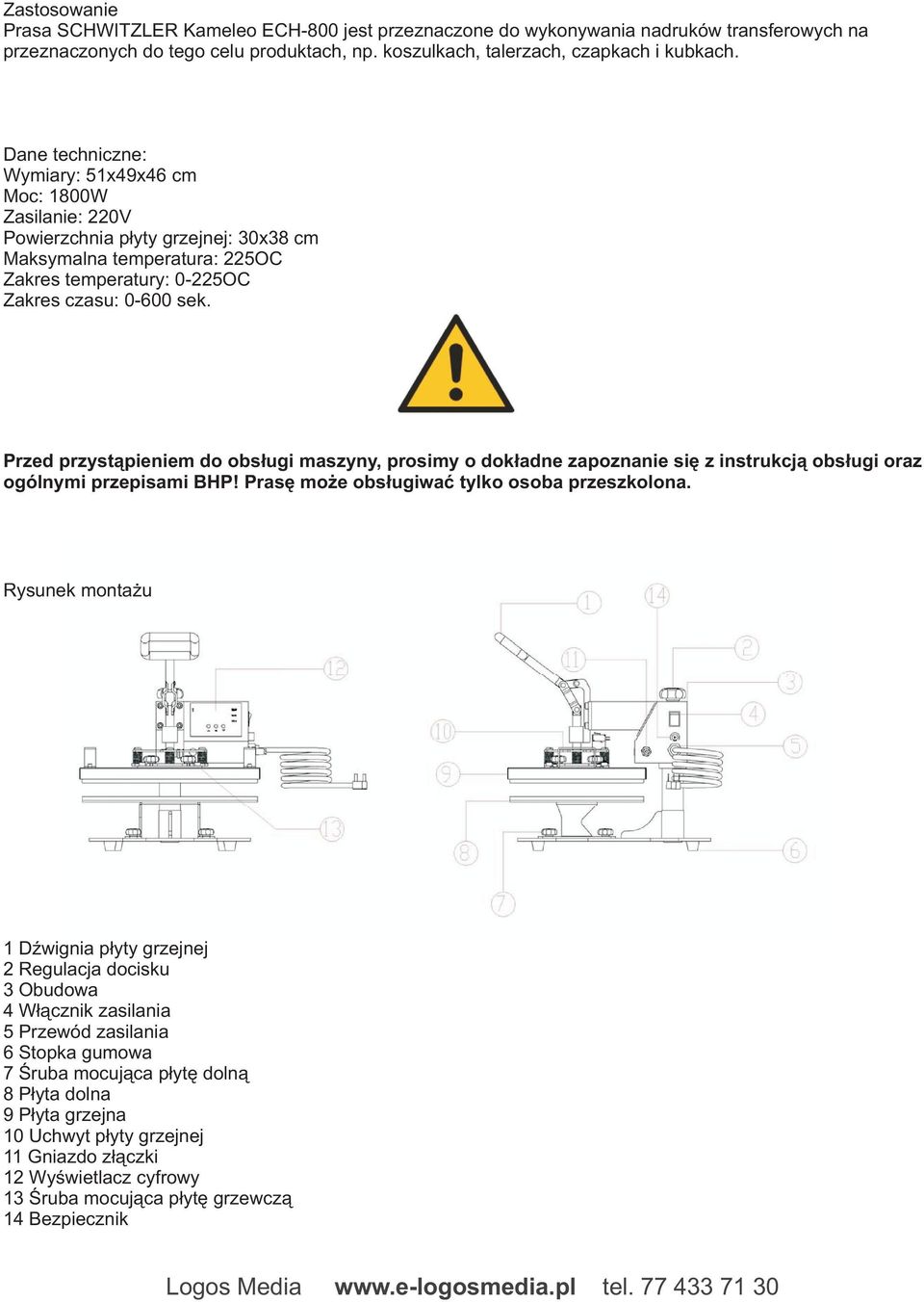

2 Zastosowanie Prasa SCHWITZLER Kameleo ECH-800 jest przeznaczone do wykonywania nadruków transferowych na przeznaczonych do tego celu produktach, np. koszulkach, talerzach, czapkach i kubkach. Dane techniczne: Wymiary: 51x49x46 cm Moc: 1800W Zasilanie: 220V Powierzchnia p³yty grzejnej: 30x38 cm Maksymalna temperatura: 225OC Zakres temperatury: 0-225OC Zakres czasu: sek. Przed przyst¹pieniem do obs³ugi maszyny, prosimy o dok³adne zapoznanie siê z instrukcj¹ obs³ugi oraz ogólnymi przepisami BHP! Prasê mo e obs³ugiwaæ tylko osoba przeszkolona. Rysunek monta u 1 DŸwignia p³yty grzejnej 2 Regulacja docisku 3 Obudowa 4 W³¹cznik zasilania 5 Przewód zasilania 6 Stopka gumowa 7 Œruba mocuj¹ca p³ytê doln¹ 8 P³yta dolna 9 P³yta grzejna 10 Uchwyt p³yty grzejnej 11 Gniazdo z³¹czki 12 Wyœwietlacz cyfrowy 13 Œruba mocuj¹ca p³ytê grzewcz¹ 14 Bezpiecznik

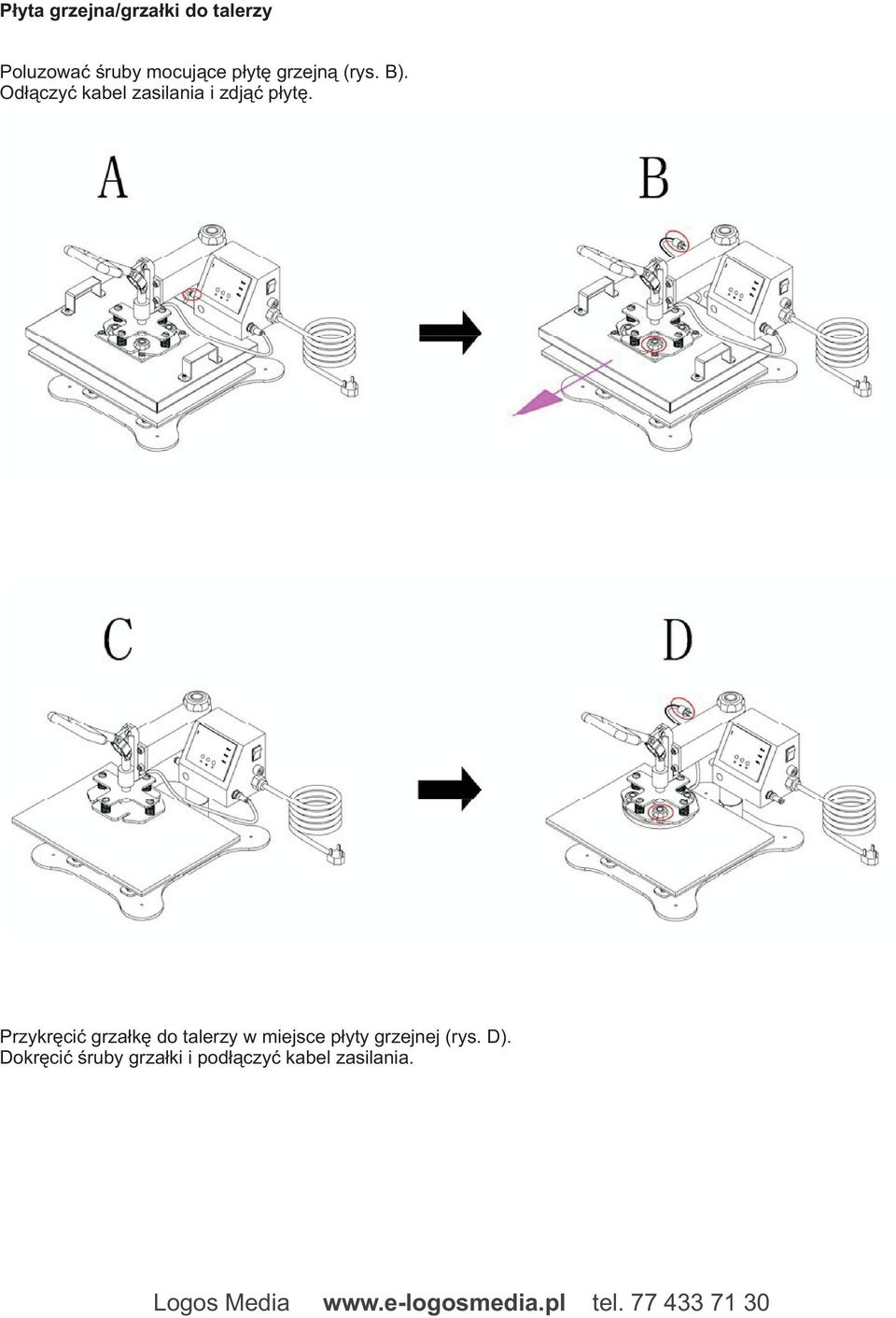

3 P³yta grzejna/grza³ki do talerzy Poluzowaæ œruby mocuj¹ce p³ytê grzejn¹ (rys. B). Od³¹czyæ kabel zasilania i zdj¹æ p³ytê. Przykrêciæ grza³kê do talerzy w miejsce p³yty grzejnej (rys. D). Dokrêciæ œruby grza³ki i pod³¹czyæ kabel zasilania.

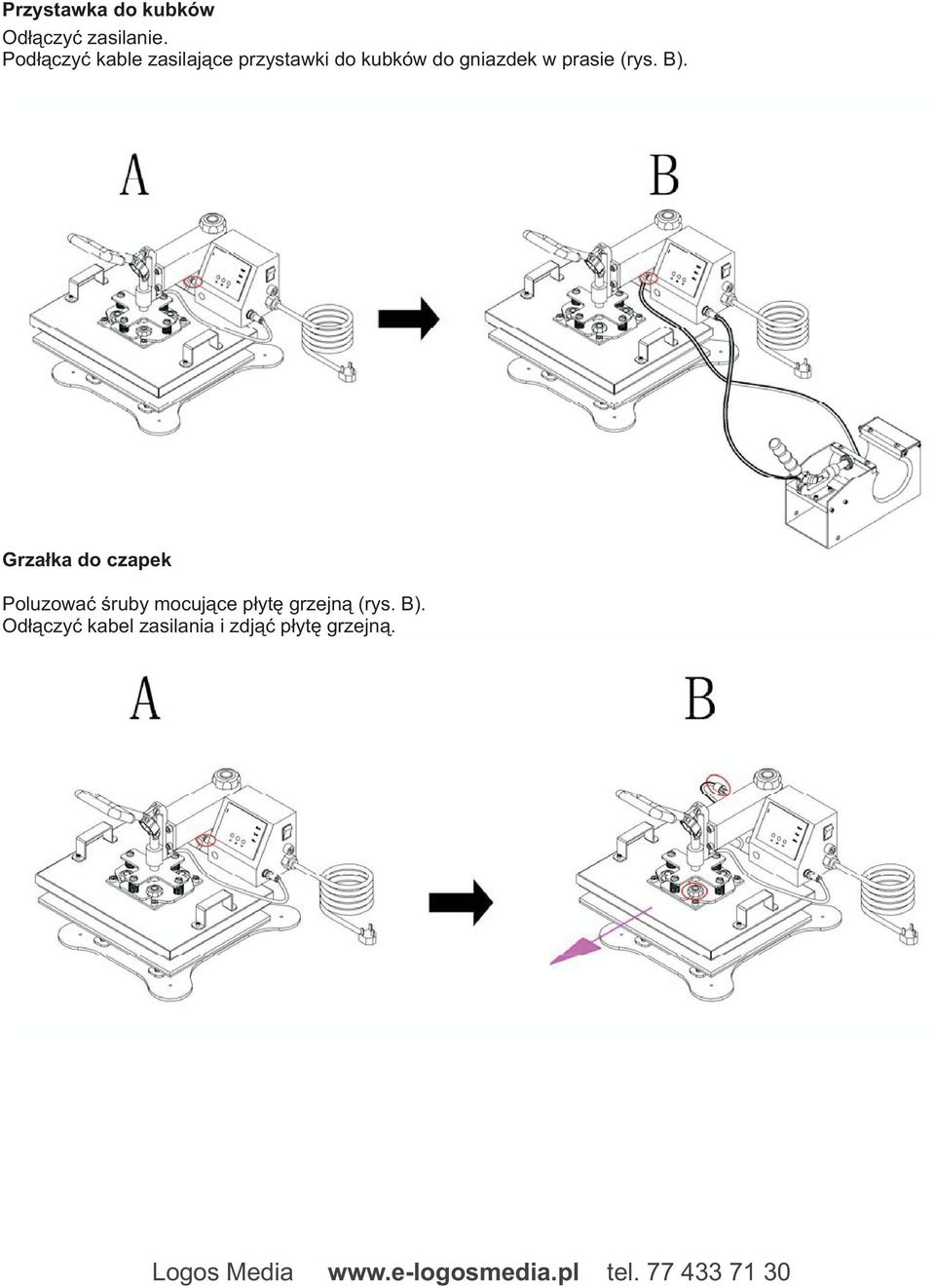

4 Przystawka do kubków Od³¹czyæ zasilanie. Pod³¹czyæ kable zasilaj¹ce przystawki do kubków do gniazdek w prasie (rys. B). Grza³ka do czapek Poluzowaæ œruby mocuj¹ce p³ytê grzejn¹ (rys. B). Od³¹czyæ kabel zasilania i zdj¹æ p³ytê grzejn¹.

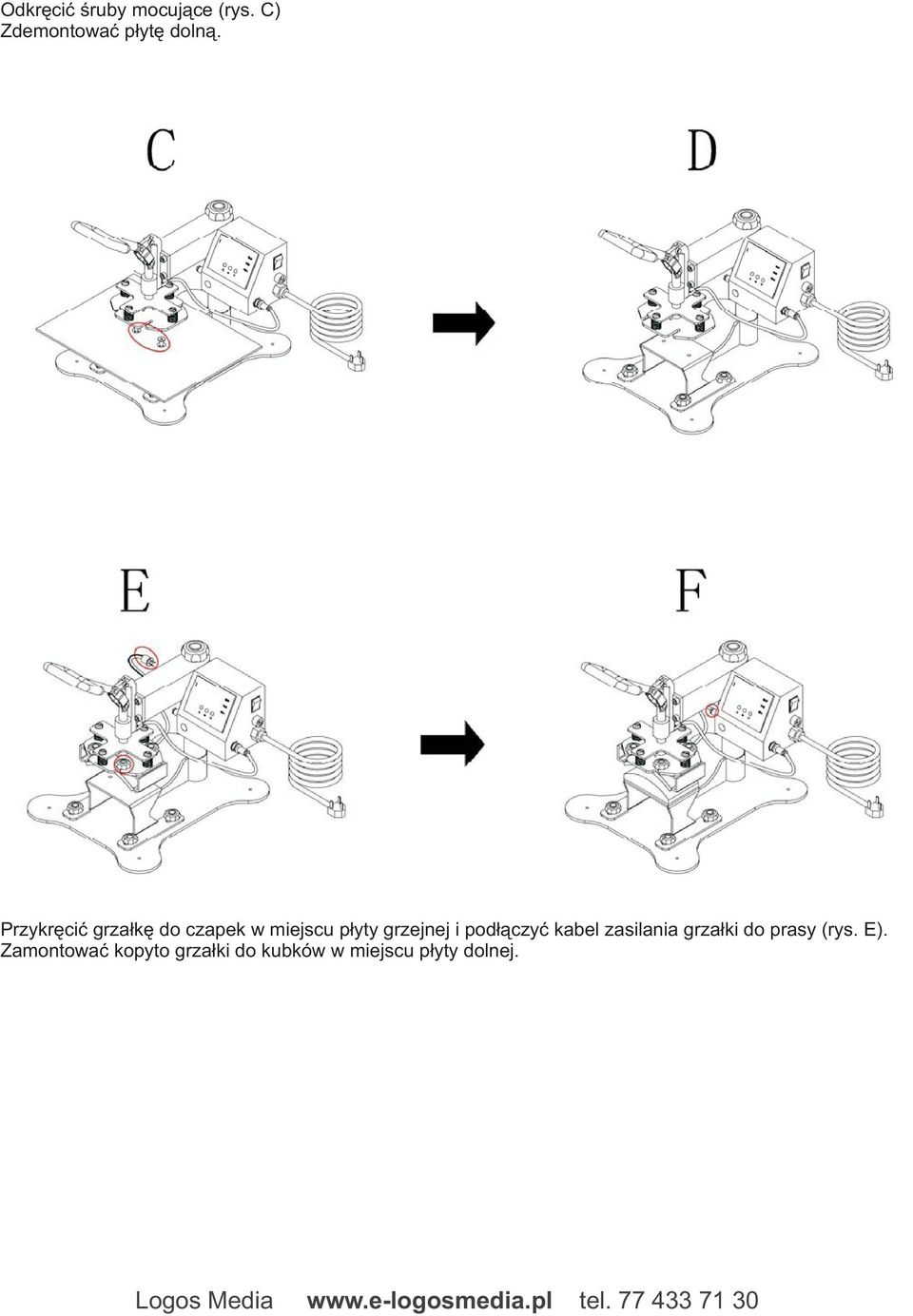

5 Odkrêciæ œruby mocuj¹ce (rys. C) Zdemontowaæ p³ytê doln¹. Przykrêciæ grza³kê do czapek w miejscu p³yty grzejnej i pod³¹czyæ kabel zasilania grza³ki do prasy (rys. E). Zamontowaæ kopyto grza³ki do kubków w miejscu p³yty dolnej.

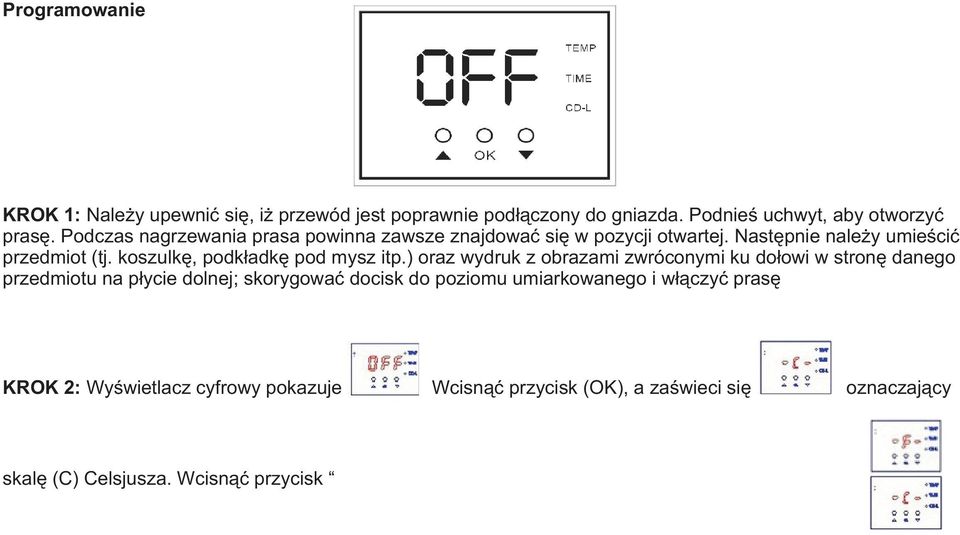

6 Programowanie KROK 1: Nale y upewniæ siê, i przewód jest poprawnie pod³¹czony do gniazda. Podnieœ uchwyt, aby otworzyæ prasê. Podczas nagrzewania prasa powinna zawsze znajdowaæ siê w pozycji otwartej. Nastêpnie nale y umieœciæ przedmiot (tj. koszulkê, podk³adkê pod mysz itp.) oraz wydruk z obrazami zwróconymi ku do³owi w stronê danego przedmiotu na p³ycie dolnej; skorygowaæ docisk do poziomu umiarkowanego i w³¹czyæ prasê KROK 2: Wyœwietlacz cyfrowy pokazuje Wcisn¹æ przycisk (OK), a zaœwieci siê oznaczaj¹cy skalê (C) Celsjusza. Wcisn¹æ przycisk lub aby wybraæ skalê Celsjusza lub Farenheita (F). KROK 3: Wcisnàã przycisk OK, a zaúwieci siæ wybraã wùaúciwà temperaturæ i zatwierdziã naciskajàc OK. wartoúã temperatury. Za pomocà przycisków i KROK 4: Po zatwierdzeniu temperatury pojawi siê wartoœæ nale y wybraæ i zatwierdziæ w³aœciwy czas transferu. oznaczaj¹ca czas. Przyciskami i Zalecane parametry transferu na: kubki KLASYCZNE 195OC, 195 sek. kubki LATTE - 200OC, 300 sek. fili anki MINI - 195OC, 170 sek. talerze - 195OC, 250 sek. (przed umieszczeniem talerza w prasie, zalecamy rozgrzanie go w gor¹cej wodzie lub opiekaczu). Uwaga! Zalecane parametry transferu mog¹ ulec nieznacznej zmianie w zale noœci od warunków otoczenia. KROK 5: Po zatwierdzeniu czasu transferu wyœwietlacz wska e temperaturê p³yty grzejnej; temperatura zacznie rosn¹æ. KROK 6: Kiedy temperatura wzroœnie do zaprogramowanej wartoœci, aktywowany zostanie alarm dÿwiêkowy; nale y zamkn¹æ dÿwigniê p³yty grzejnej. W³¹czy siê zegar przy jednoczesnym zaprzestaniu emisji sygna³u dÿwiêkowego. KROK 7: Zegar zacznie odliczaæ czas; po up³ywie zadanego czasu ponownie aktywowany zostanie alarm dÿwiêkowy; nale y otworzyæ dÿwigniê p³yty grzejnej, a jednoczeœnie zaprzestana zostanie emisja sygna³u dÿwiêkowego. KROK 8: Nadruk jest gotowy. Nale y uwa nie wyj¹æ przedmiot. (Uwaga! Zadrukowany przedmiot mo e byæ bardzo gor¹cy!). Je eli zamierzaj¹ Pañstwo dokonaæ transferu obrazów na wiêksz¹ iloœæ przedmiotów, nale y wcisn¹æ przycisk OK i potwierdziæ ustawienia czasu temperatur, jak mia³o to miejsce poprzednio, a nastêpnie powtórzyæ proces transferu. KROK 9: Talerze, podk³adki pod myszy oraz inne grubsze materia³y mog¹ równie zostaæ poddane transferowi. Nale y jedynie wyregulowaæ docisk zgodnie z ruchem wskazówek zegara, aby zwiêkszyæ docisk lub w przeciwnym kierunku, aby zmniejszyæ docisk. Je eli docisk nie jest wystarczaj¹cy pod element nale y pod³o yæ podk³adkê.

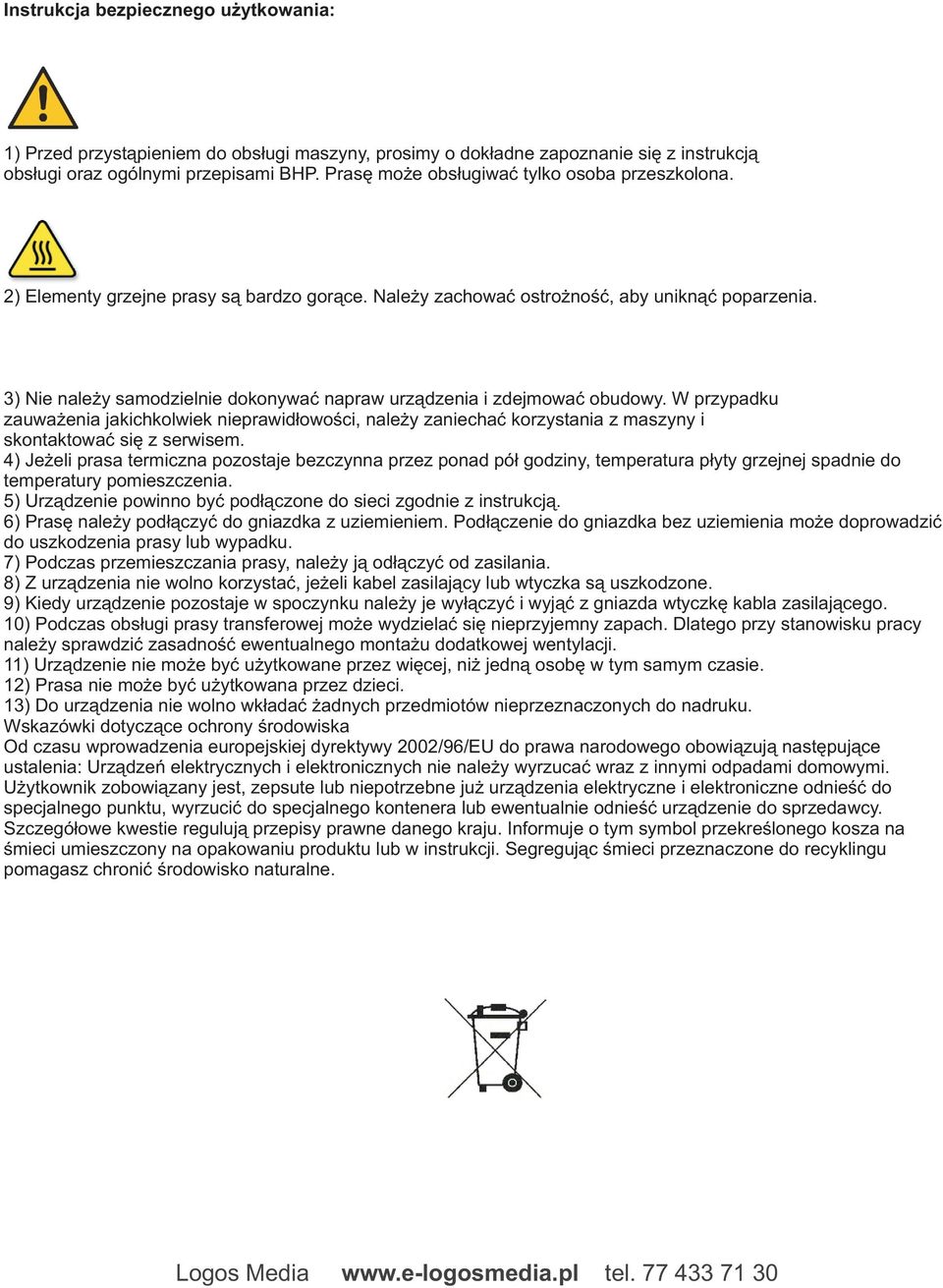

7 Instrukcja bezpiecznego u ytkowania: 1) Przed przyst¹pieniem do obs³ugi maszyny, prosimy o dok³adne zapoznanie siê z instrukcj¹ obs³ugi oraz ogólnymi przepisami BHP. Prasê mo e obs³ugiwaæ tylko osoba przeszkolona. 2) Elementy grzejne prasy s¹ bardzo gor¹ce. Nale y zachowaæ ostro noœæ, aby unikn¹æ poparzenia. 3) Nie nale y samodzielnie dokonywaæ napraw urz¹dzenia i zdejmowaæ obudowy. W przypadku zauwa enia jakichkolwiek nieprawid³owoœci, nale y zaniechaæ korzystania z maszyny i skontaktowaæ siê z serwisem. 4) Je eli prasa termiczna pozostaje bezczynna przez ponad pó³ godziny, temperatura p³yty grzejnej spadnie do temperatury pomieszczenia. 5) Urz¹dzenie powinno byæ pod³¹czone do sieci zgodnie z instrukcj¹. 6) Prasê nale y pod³¹czyæ do gniazdka z uziemieniem. Pod³¹czenie do gniazdka bez uziemienia mo e doprowadziæ do uszkodzenia prasy lub wypadku. 7) Podczas przemieszczania prasy, nale y j¹ od³¹czyæ od zasilania. 8) Z urz¹dzenia nie wolno korzystaæ, je eli kabel zasilaj¹cy lub wtyczka s¹ uszkodzone. 9) Kiedy urz¹dzenie pozostaje w spoczynku nale y je wy³¹czyæ i wyj¹æ z gniazda wtyczkê kabla zasilaj¹cego. 10) Podczas obs³ugi prasy transferowej mo e wydzielaæ siê nieprzyjemny zapach. Dlatego przy stanowisku pracy nale y sprawdziæ zasadnoœæ ewentualnego monta u dodatkowej wentylacji. 11) Urz¹dzenie nie mo e byæ u ytkowane przez wiêcej, ni jedn¹ osobê w tym samym czasie. 12) Prasa nie mo e byæ u ytkowana przez dzieci. 13) Do urz¹dzenia nie wolno wk³adaæ adnych przedmiotów nieprzeznaczonych do nadruku. Wskazówki dotycz¹ce ochrony œrodowiska Od czasu wprowadzenia europejskiej dyrektywy 2002/96/EU do prawa narodowego obowi¹zuj¹ nastêpuj¹ce ustalenia: Urz¹dzeñ elektrycznych i elektronicznych nie nale y wyrzucaæ wraz z innymi odpadami domowymi. U ytkownik zobowi¹zany jest, zepsute lub niepotrzebne ju urz¹dzenia elektryczne i elektroniczne odnieœæ do specjalnego punktu, wyrzuciæ do specjalnego kontenera lub ewentualnie odnieœæ urz¹dzenie do sprzedawcy. Szczegó³owe kwestie reguluj¹ przepisy prawne danego kraju. Informuje o tym symbol przekreœlonego kosza na œmieci umieszczony na opakowaniu produktu lub w instrukcji. Segreguj¹c œmieci przeznaczone do recyklingu pomagasz chroniæ œrodowisko naturalne.

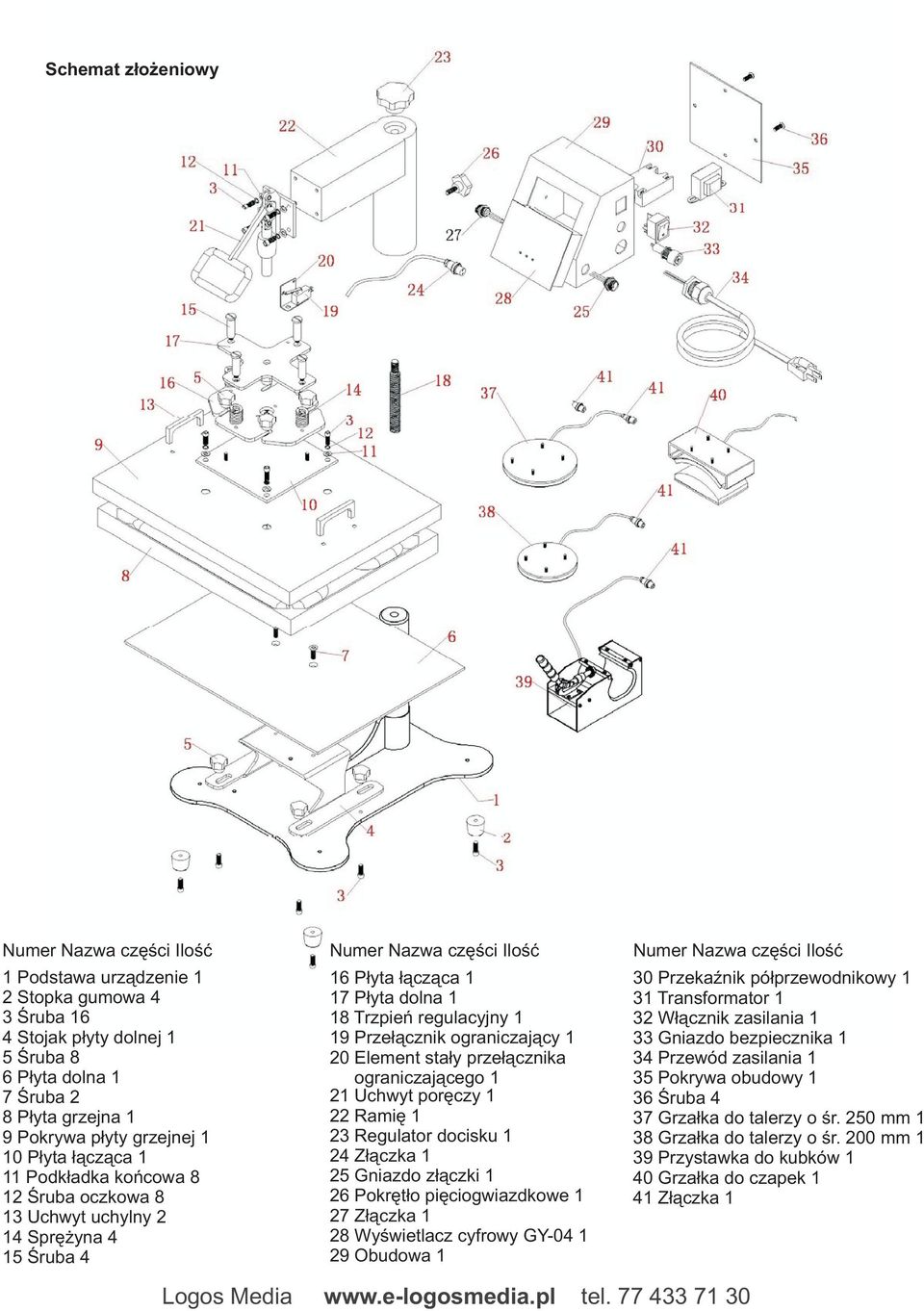

8 Schemat z³o eniowy Numer Nazwa czêœci Iloœæ Numer Nazwa czêœci Iloœæ Numer Nazwa czêœci Iloœæ 1 Podstawa urz¹dzenie 1 2 Stopka gumowa 4 3 Œruba 16 4 Stojak p³yty dolnej 1 5 Œruba 8 6 P³yta dolna 1 7 Œruba 2 8 P³yta grzejna 1 9 Pokrywa p³yty grzejnej 1 10 P³yta ³¹cz¹ca 1 11 Podk³adka koñcowa 8 12 Œruba oczkowa 8 13 Uchwyt uchylny 2 14 Sprê yna 4 15 Œruba 4 16 P³yta ³¹cz¹ca 1 17 P³yta dolna 1 18 Trzpieñ regulacyjny 1 19 Prze³¹cznik ograniczaj¹cy 1 20 Element sta³y prze³¹cznika ograniczaj¹cego 1 21 Uchwyt porêczy 1 22 Ramiê 1 23 Regulator docisku 1 24 Z³¹czka 1 25 Gniazdo z³¹czki 1 26 Pokrêt³o piêciogwiazdkowe 1 27 Z³¹czka 1 28 Wyœwietlacz cyfrowy GY Obudowa 1 30 PrzekaŸnik pó³przewodnikowy 1 31 Transformator 1 32 W³¹cznik zasilania 1 33 Gniazdo bezpiecznika 1 34 Przewód zasilania 1 35 Pokrywa obudowy 1 36 Œruba 4 37 Grza³ka do talerzy o œr. 250 mm 1 38 Grza³ka do talerzy o œr. 200 mm 1 39 Przystawka do kubków 1 40 Grza³ka do czapek 1 41 Z³¹czka 1

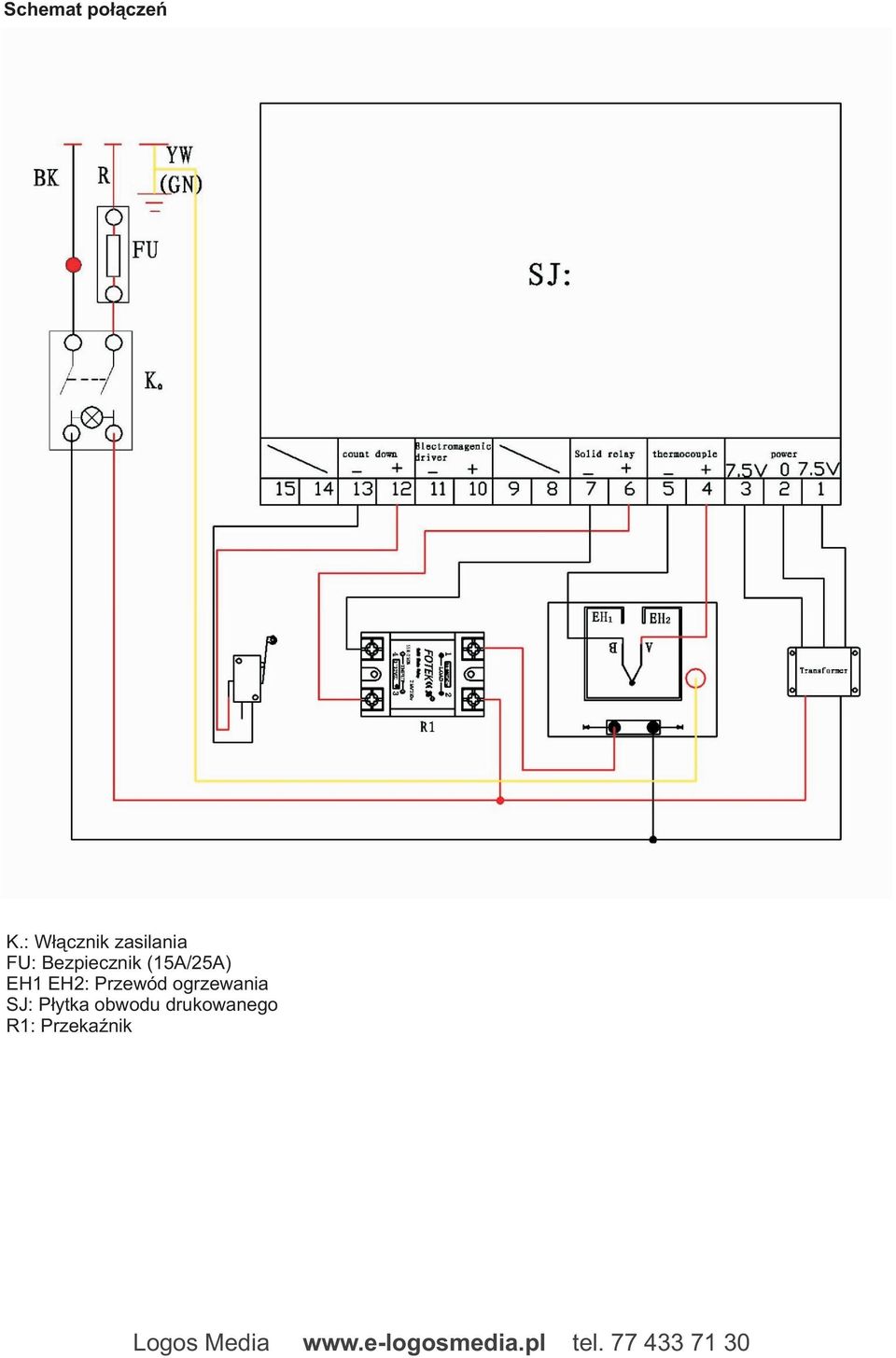

9 Schemat po³¹czeñ K.: W³¹cznik zasilania FU: Bezpiecznik (15A/25A) EH1 EH2: Przewód ogrzewania SJ: P³ytka obwodu drukowanego R1: PrzekaŸnik
