1 Aplikatory Instrukcja Polish Wydanie 10/13 NORDSON BENELUX MAASTRICHT THE NETHERLANDS

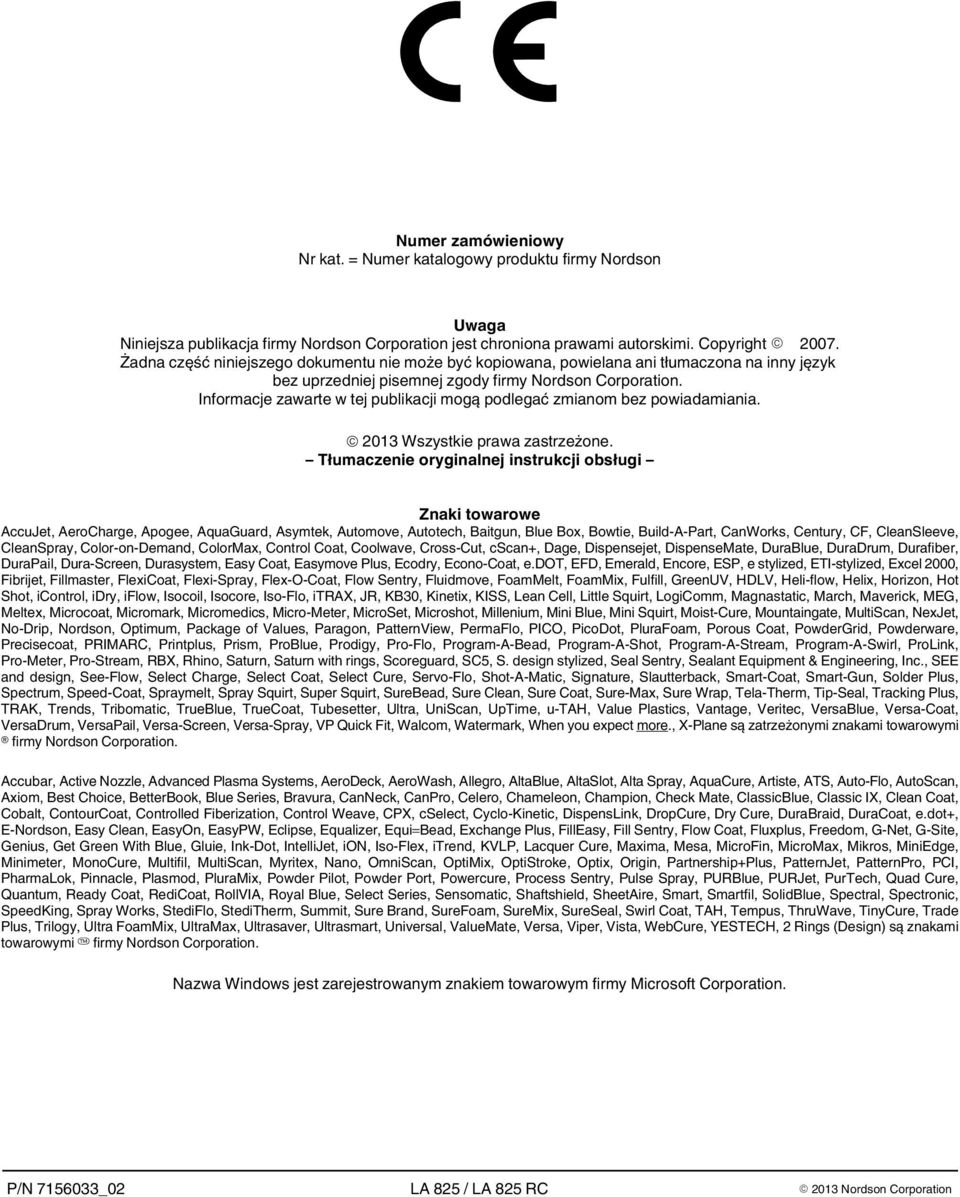

2 Numer zamówieniowy Nr kat. = Numer katalogowy produktu firmy Nordson Uwaga Niniejsza publikacja firmy Nordson Corporation jest chroniona prawami autorskimi. Copyright Żadna część niniejszego dokumentu nie może być kopiowana, powielana ani tłumaczona na inny język bez uprzedniej pisemnej zgody firmy Nordson Corporation. Informacje zawarte w tej publikacji mogą podlegać zmianom bez powiadamiania Wszystkie prawa zastrzeżone. Tłumaczenie oryginalnej instrukcji obsługi Znaki towarowe AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, Bowtie, Build A Part, CanWorks, Century, CF, CleanSleeve, CleanSpray, Color on Demand, ColorMax, Control Coat, Coolwave, Cross Cut, cscan+, Dage, Dispensejet, DispenseMate, DuraBlue, DuraDrum, Durafiber, DuraPail, Dura Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo Coat, e.dot, EFD, Emerald, Encore, ESP, e stylized, ETI stylized, Excel 2000, Fibrijet, Fillmaster, FlexiCoat, Flexi Spray, Flex O Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Fulfill, GreenUV, HDLV, Heli flow, Helix, Horizon, Hot Shot, icontrol, idry, iflow, Isocoil, Isocore, Iso Flo, itrax, JR, KB30, Kinetix, KISS, Lean Cell, Little Squirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, Micromedics, Micro Meter, MicroSet, Microshot, Millenium, Mini Blue, Mini Squirt, Moist Cure, Mountaingate, MultiScan, NexJet, No Drip, Nordson, Optimum, Package of Values, Paragon, PatternView, PermaFlo, PICO, PicoDot, PluraFoam, Porous Coat, PowderGrid, Powderware, Precisecoat, PRIMARC, Printplus, Prism, ProBlue, Prodigy, Pro Flo, Program A Bead, Program A Shot, Program A Stream, Program A Swirl, ProLink, Pro Meter, Pro Stream, RBX, Rhino, Saturn, Saturn with rings, Scoreguard, SC5, S. design stylized, Seal Sentry, Sealant Equipment & Engineering, Inc., SEE and design, See Flow, Select Charge, Select Coat, Select Cure, Servo Flo, Shot A Matic, Signature, Slautterback, Smart Coat, Smart Gun, Solder Plus, Spectrum, Speed Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure Max, Sure Wrap, Tela Therm, Tip Seal, Tracking Plus, TRAK, Trends, Tribomatic, TrueBlue, TrueCoat, Tubesetter, Ultra, UniScan, UpTime, u TAH, Value Plastics, Vantage, Veritec, VersaBlue, Versa Coat, VersaDrum, VersaPail, Versa Screen, Versa Spray, VP Quick Fit, Walcom, Watermark, When you expect more., X Plane są zatrzeżonymi znakami towarowymi firmy Nordson Corporation. Accubar, Active Nozzle, Advanced Plasma Systems, AeroDeck, AeroWash, Allegro, AltaBlue, AltaSlot, Alta Spray, AquaCure, Artiste, ATS, Auto Flo, AutoScan, Axiom, Best Choice, BetterBook, Blue Series, Bravura, CanNeck, CanPro, Celero, Chameleon, Champion, Check Mate, ClassicBlue, Classic IX, Clean Coat, Cobalt, ContourCoat, Controlled Fiberization, Control Weave, CPX, cselect, Cyclo Kinetic, DispensLink, DropCure, Dry Cure, DuraBraid, DuraCoat, e.dot+, E Nordson, Easy Clean, EasyOn, EasyPW, Eclipse, Equalizer, Equi=Bead, Exchange Plus, FillEasy, Fill Sentry, Flow Coat, Fluxplus, Freedom, G Net, G Site, Genius, Get Green With Blue, Gluie, Ink Dot, IntelliJet, ion, Iso Flex, itrend, KVLP, Lacquer Cure, Maxima, Mesa, MicroFin, MicroMax, Mikros, MiniEdge, Minimeter, MonoCure, Multifil, MultiScan, Myritex, Nano, OmniScan, OptiMix, OptiStroke, Optix, Origin, Partnership+Plus, PatternJet, PatternPro, PCI, PharmaLok, Pinnacle, Plasmod, PluraMix, Powder Pilot, Powder Port, Powercure, Process Sentry, Pulse Spray, PURBlue, PURJet, PurTech, Quad Cure, Quantum, Ready Coat, RediCoat, RollVIA, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, Smartfil, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, StediFlo, StediTherm, Summit, Sure Brand, SureFoam, SureMix, SureSeal, Swirl Coat, TAH, Tempus, ThruWave, TinyCure, Trade Plus, Trilogy, Ultra FoamMix, UltraMax, Ultrasaver, Ultrasmart, Universal, ValueMate, Versa, Viper, Vista, WebCure, YESTECH, 2 Rings (Design) są znakami towarowymi firmy Nordson Corporation. Nazwa Windows jest zarejestrowanym znakiem towarowym firmy Microsoft Corporation Nordson Corporation

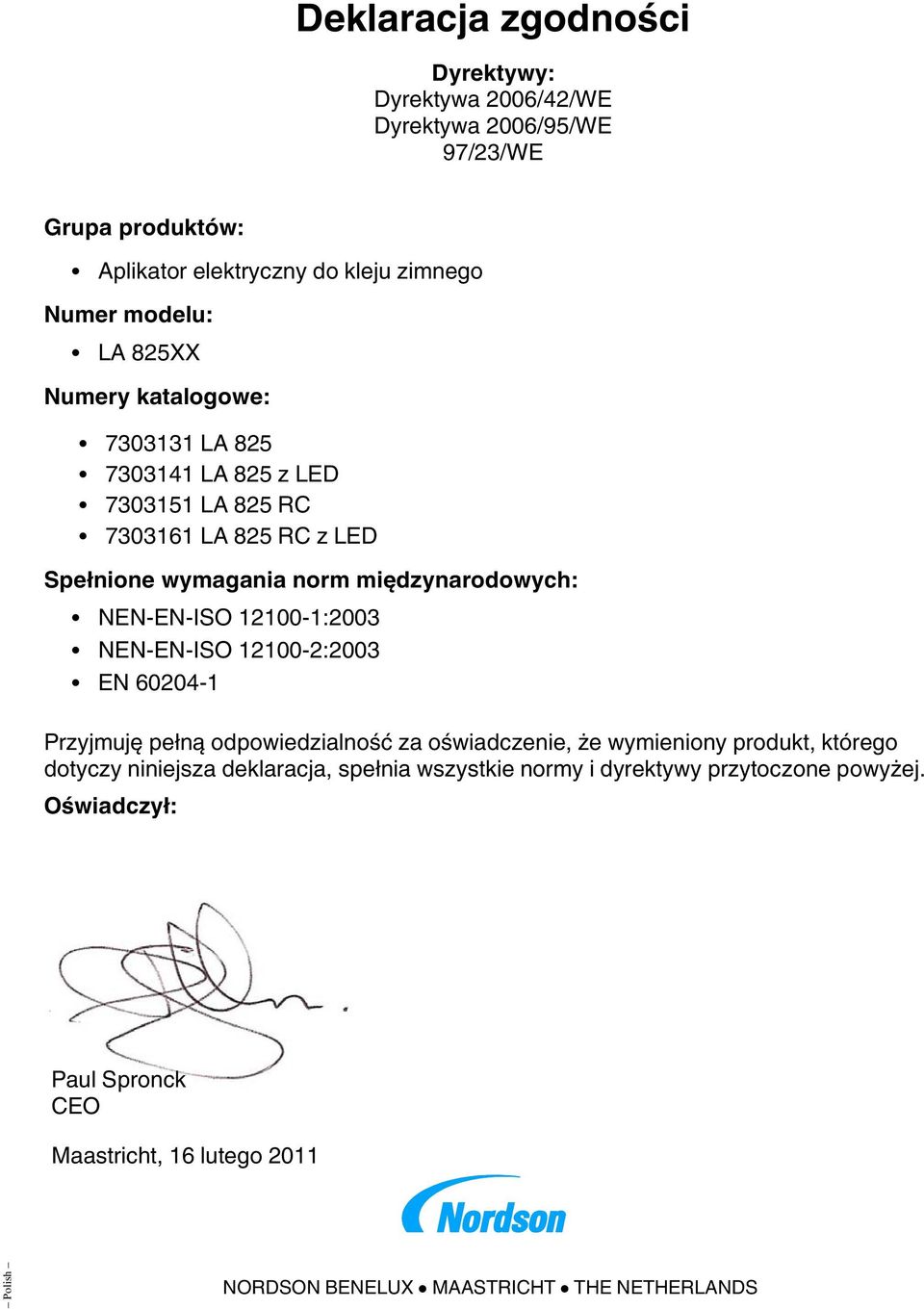

3 Deklaracja zgodności Dyrektywy: Dyrektywa 2006/42/WE Dyrektywa 2006/95/WE 97/23/WE Grupa produktów: Aplikator elektryczny do kleju zimnego Numer modelu: LA 825XX Numery katalogowe: LA LA 825 z LED LA 825 RC LA 825 RC z LED Spełnione wymagania norm międzynarodowych: NEN-EN-ISO :2003 NEN-EN-ISO :2003 EN Przyjmuję pełną odpowiedzialność za oświadczenie, że wymieniony produkt, którego dotyczy niniejsza deklaracja, spełnia wszystkie normy i dyrektywy przytoczone powyżej. Oświadczył: Paul Spronck CEO Maastricht, 16 lutego 2011 Polish NORDSON BENELUX MAASTRICHT THE NETHERLANDS
4

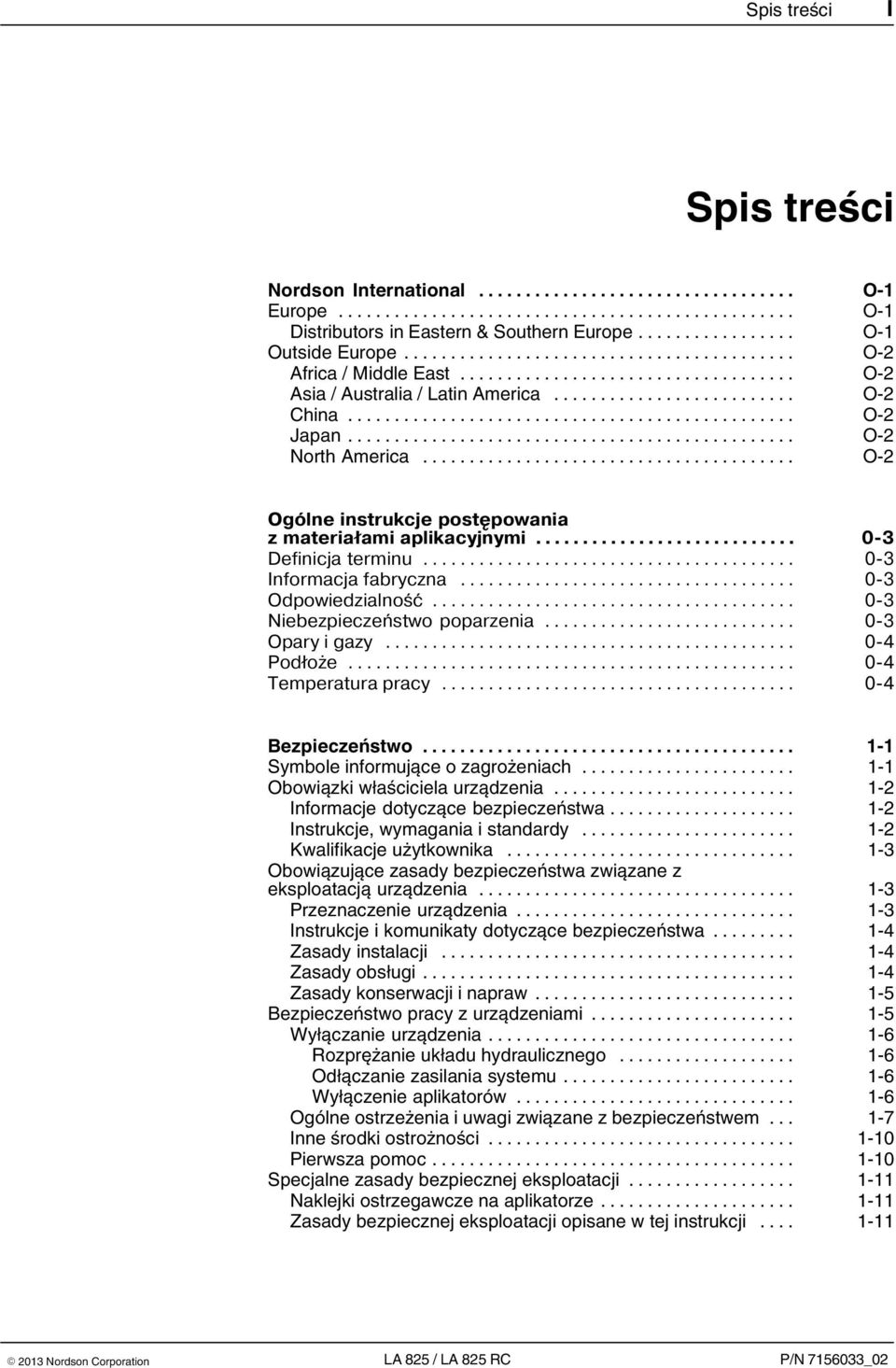

5 Spis treści I Spis treści Nordson International... O 1 Europe... O 1 Distributors in Eastern & Southern Europe... O 1 Outside Europe... O 2 Africa / Middle East... O 2 Asia / Australia / Latin America... O 2 China... O 2 Japan... O 2 North America... O 2 Ogólne instrukcje postêpowania z materia³ami aplikacyjnymi Definicja terminu Informacja fabryczna Odpowiedzialnoœæ Niebezpieczeñstwo poparzenia Opary i gazy Pod³o e Temperatura pracy Bezpieczeństwo Symbole informujące o zagrożeniach Obowiązki właściciela urządzenia Informacje dotyczące bezpieczeństwa Instrukcje, wymagania i standardy Kwalifikacje użytkownika Obowiązujące zasady bezpieczeństwa związane z eksploatacją urządzenia Przeznaczenie urządzenia Instrukcje i komunikaty dotyczące bezpieczeństwa Zasady instalacji Zasady obsługi Zasady konserwacji i napraw Bezpieczeństwo pracy z urządzeniami Wyłączanie urządzenia Rozprężanie układu hydraulicznego Odłączanie zasilania systemu Wyłączenie aplikatorów Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem Inne środki ostrożności Pierwsza pomoc Specjalne zasady bezpiecznej eksploatacji Naklejki ostrzegawcze na aplikatorze Zasady bezpiecznej eksploatacji opisane w tej instrukcji Nordson Corporation

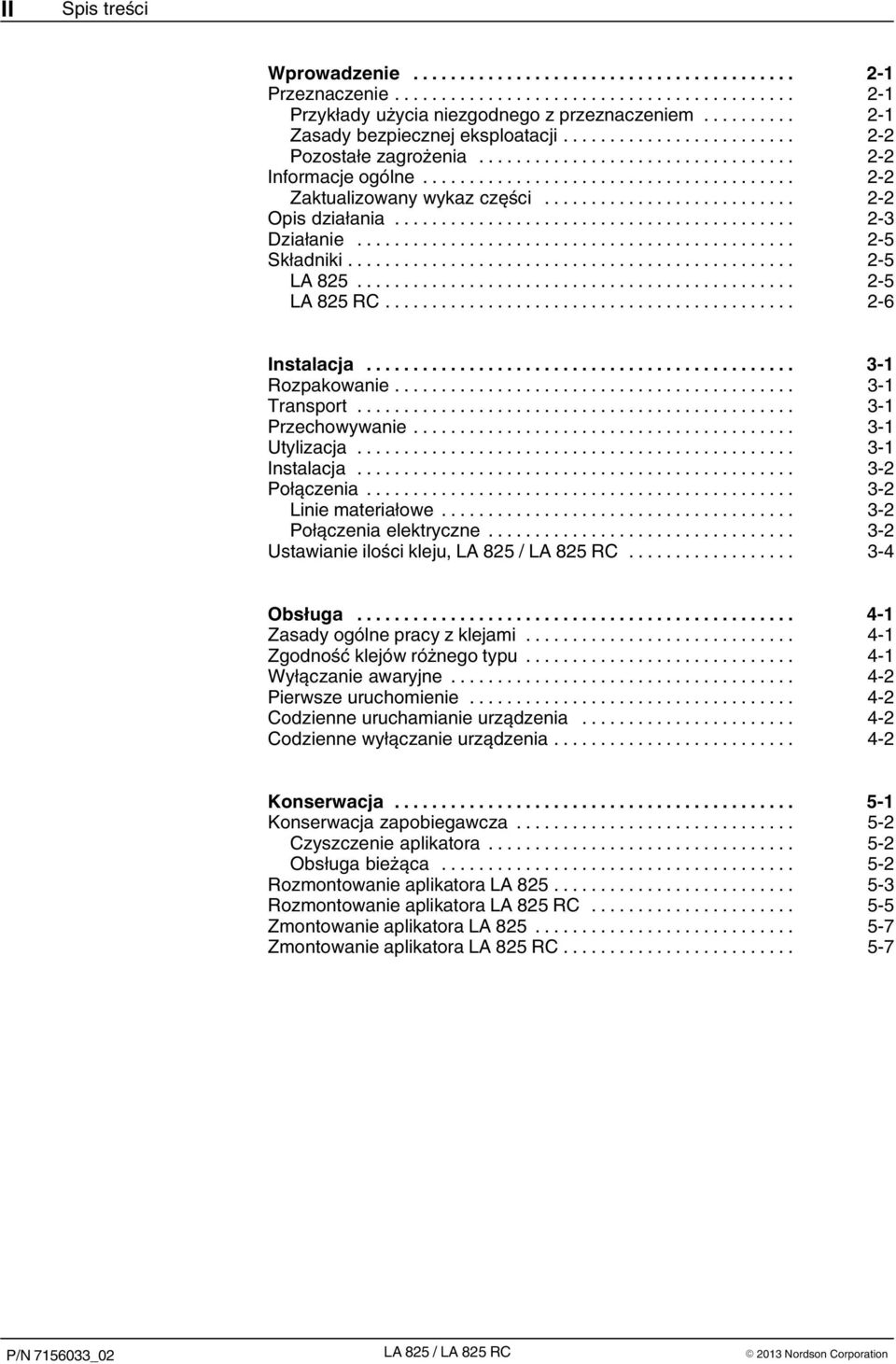

6 II Spis treści Wprowadzenie Przeznaczenie Przykłady użycia niezgodnego z przeznaczeniem Zasady bezpiecznej eksploatacji Pozostałe zagrożenia Informacje ogólne Zaktualizowany wykaz części Opis działania Działanie Składniki LA LA 825 RC Instalacja Rozpakowanie Transport Przechowywanie Utylizacja Instalacja Połączenia Linie materiałowe Połączenia elektryczne Ustawianie ilości kleju, Obsługa Zasady ogólne pracy z klejami Zgodność klejów różnego typu Wyłączanie awaryjne Pierwsze uruchomienie Codzienne uruchamianie urządzenia Codzienne wyłączanie urządzenia Konserwacja Konserwacja zapobiegawcza Czyszczenie aplikatora Obsługa bieżąca Rozmontowanie aplikatora LA Rozmontowanie aplikatora LA 825 RC Zmontowanie aplikatora LA Zmontowanie aplikatora LA 825 RC Nordson Corporation

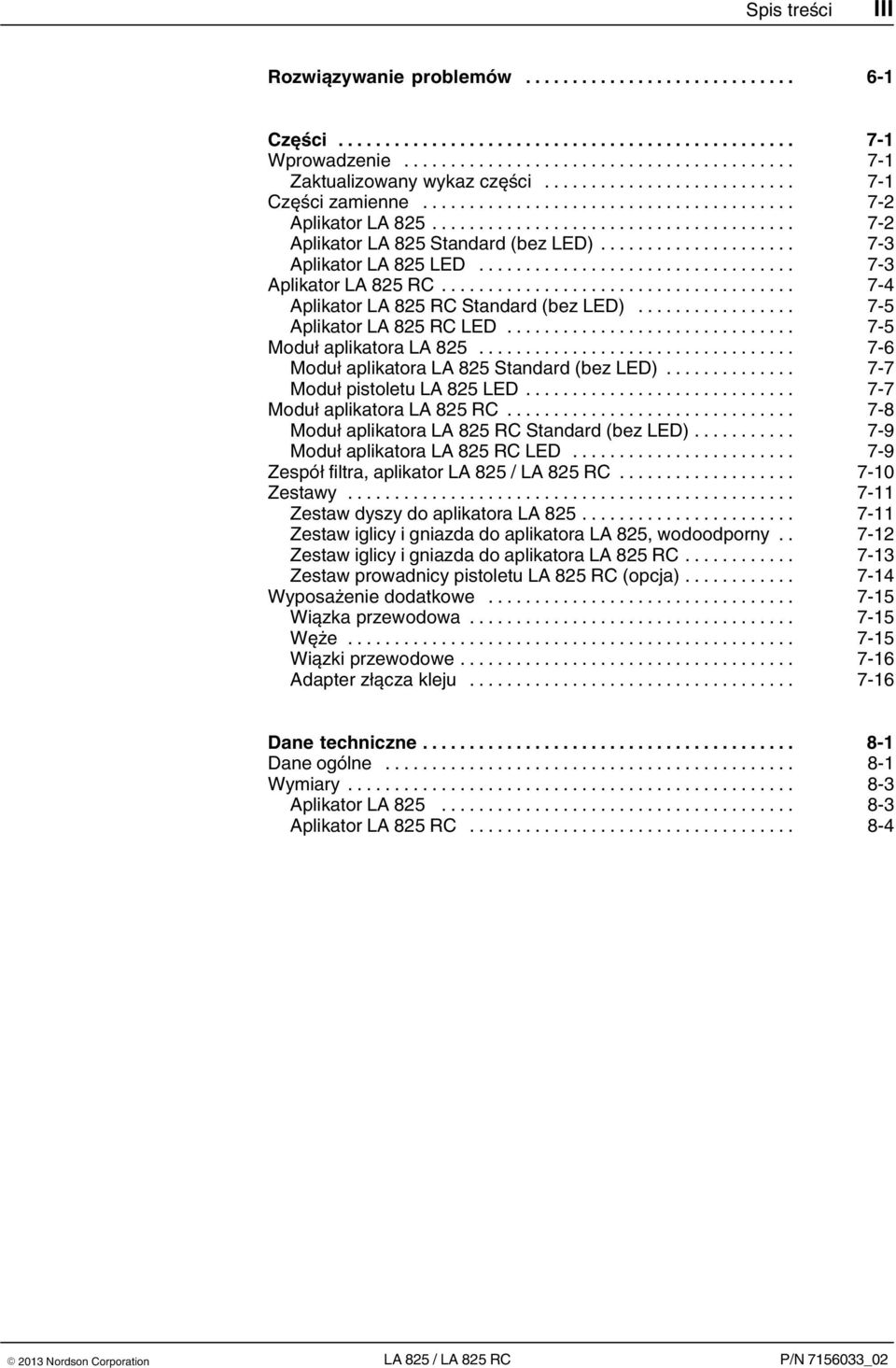

7 Spis treści III Rozwiązywanie problemów Części Wprowadzenie Zaktualizowany wykaz części Części zamienne Aplikator LA Aplikator LA 825 Standard (bez LED) Aplikator LA 825 LED Aplikator LA 825 RC Aplikator LA 825 RC Standard (bez LED) Aplikator LA 825 RC LED Moduł aplikatora LA Moduł aplikatora LA 825 Standard (bez LED) Moduł pistoletu LA 825 LED Moduł aplikatora LA 825 RC Moduł aplikatora LA 825 RC Standard (bez LED) Moduł aplikatora LA 825 RC LED Zespół filtra, aplikator Zestawy Zestaw dyszy do aplikatora LA Zestaw iglicy i gniazda do aplikatora LA 825, wodoodporny Zestaw iglicy i gniazda do aplikatora LA 825 RC Zestaw prowadnicy pistoletu LA 825 RC (opcja) Wyposażenie dodatkowe Wiązka przewodowa Węże Wiązki przewodowe Adapter złącza kleju Dane techniczne Dane ogólne Wymiary Aplikator LA Aplikator LA 825 RC Nordson Corporation

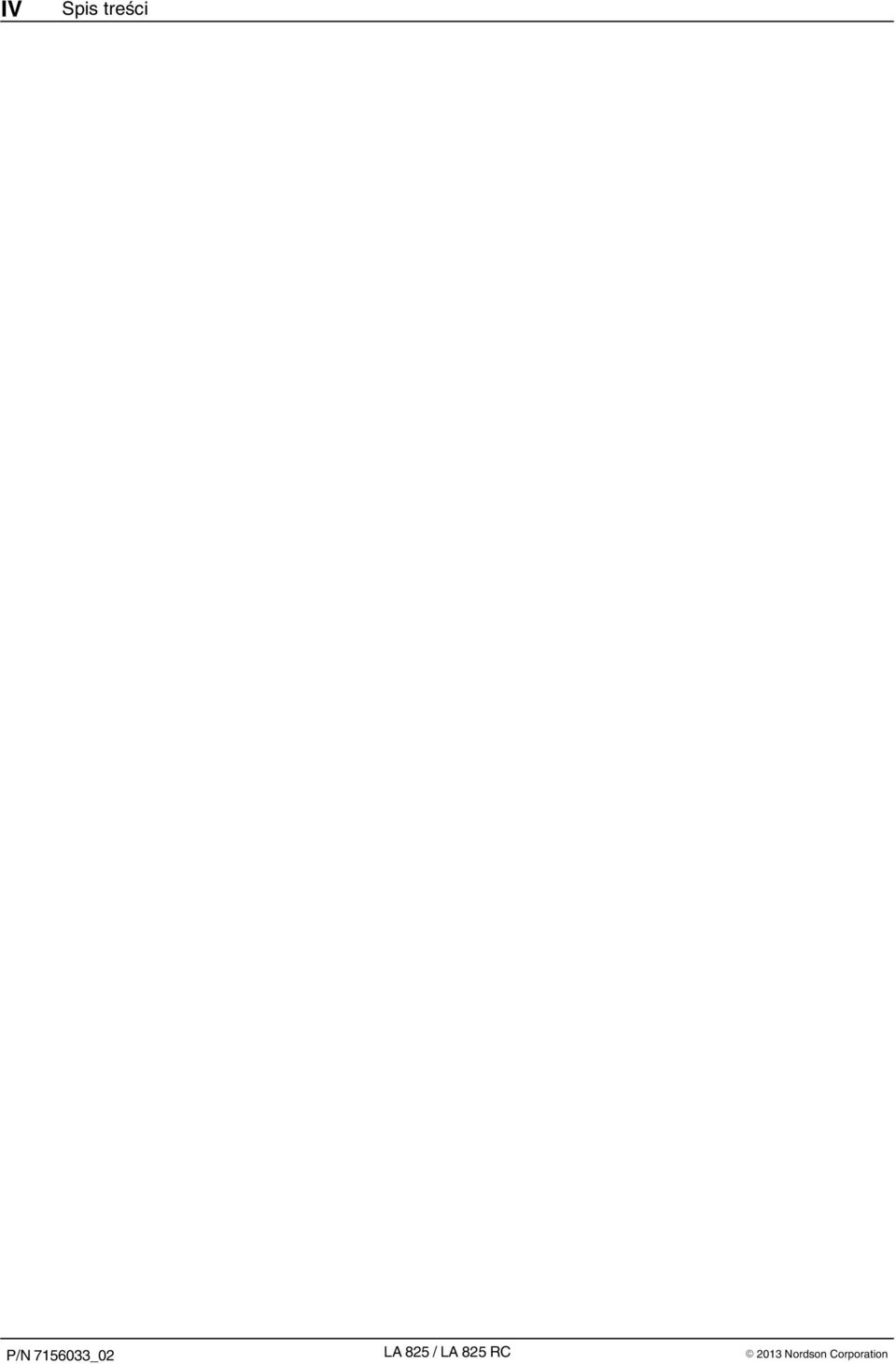

8 IV Spis treści 2013 Nordson Corporation

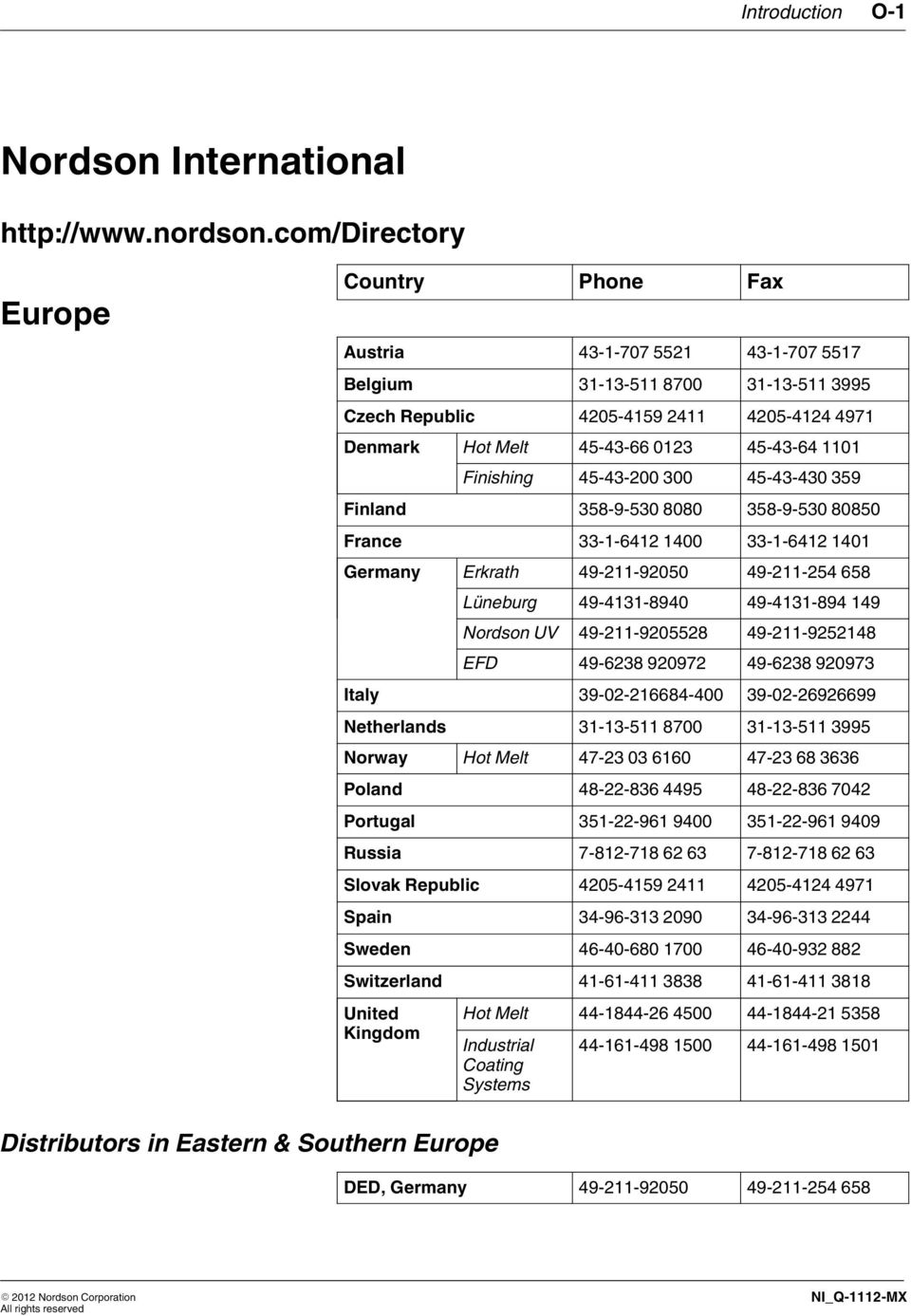

9 Introduction O 1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Industrial Coating Systems Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_Q-1112-MX
10 O 2 Introduction Outside Europe For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA China Japan North America China Japan Canada USA Hot Melt Finishing Nordson UV NI_Q-1112-MX 2012Nordson Corporation All rights reserved

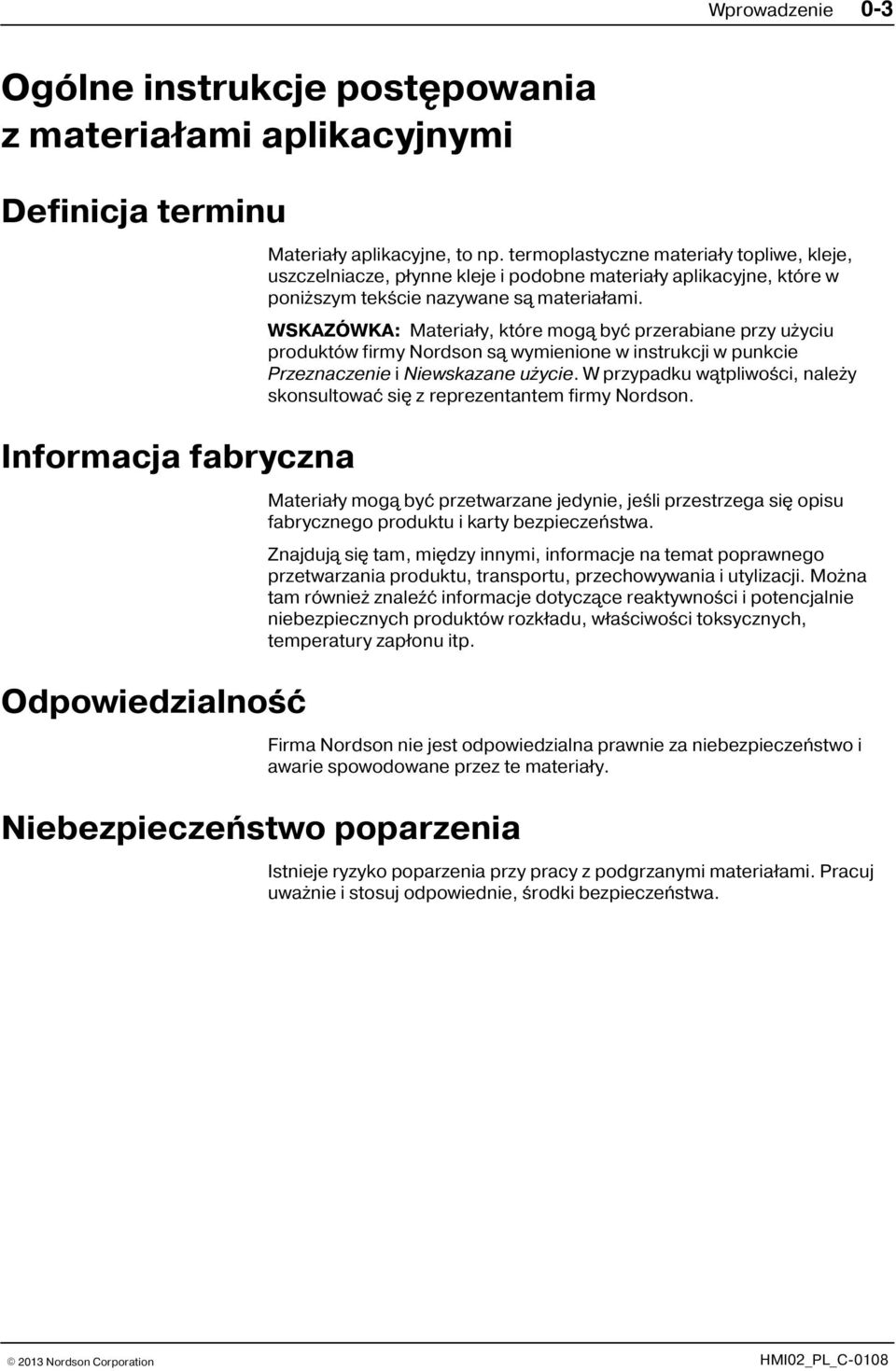

11 Wprowadzenie 0 3 Ogólne instrukcje postêpowania z materia³ami aplikacyjnymi Definicja terminu Informacja fabryczna Odpowiedzialnoœæ Materia³y aplikacyjne, to np. termoplastyczne materia³y topliwe, kleje, uszczelniacze, p³ynne kleje i podobne materia³y aplikacyjne, które w poni szym tekœcie nazywane s¹ materia³ami. WSKAZÓWKA: Materia³y, które mog¹ byæ przerabiane przy u yciu produktów firmy Nordson s¹ wymienione w instrukcji w punkcie Przeznaczenie i Niewskazane u ycie. W przypadku w¹tpliwoœci, nale y skonsultowaæ siê z reprezentantem firmy Nordson. Materia³y mog¹ byæ przetwarzane jedynie, jeœli przestrzega siê opisu fabrycznego produktu i karty bezpieczeñstwa. Znajduj¹ siê tam, miêdzy innymi, informacje na temat poprawnego przetwarzania produktu, transportu, przechowywania i utylizacji. Mo na tam równie znaleÿæ informacje dotycz¹ce reaktywnoœci i potencjalnie niebezpiecznych produktów rozk³adu, w³aœciwoœci toksycznych, temperatury zap³onu itp. Niebezpieczeñstwo poparzenia Firma Nordson nie jest odpowiedzialna prawnie za niebezpieczeñstwo i awarie spowodowane przez te materia³y. Istnieje ryzyko poparzenia przy pracy z podgrzanymi materia³ami. Pracuj uwa nie i stosuj odpowiednie, œrodki bezpieczeñstwa Nordson Corporation HMI02_PL_C-0108

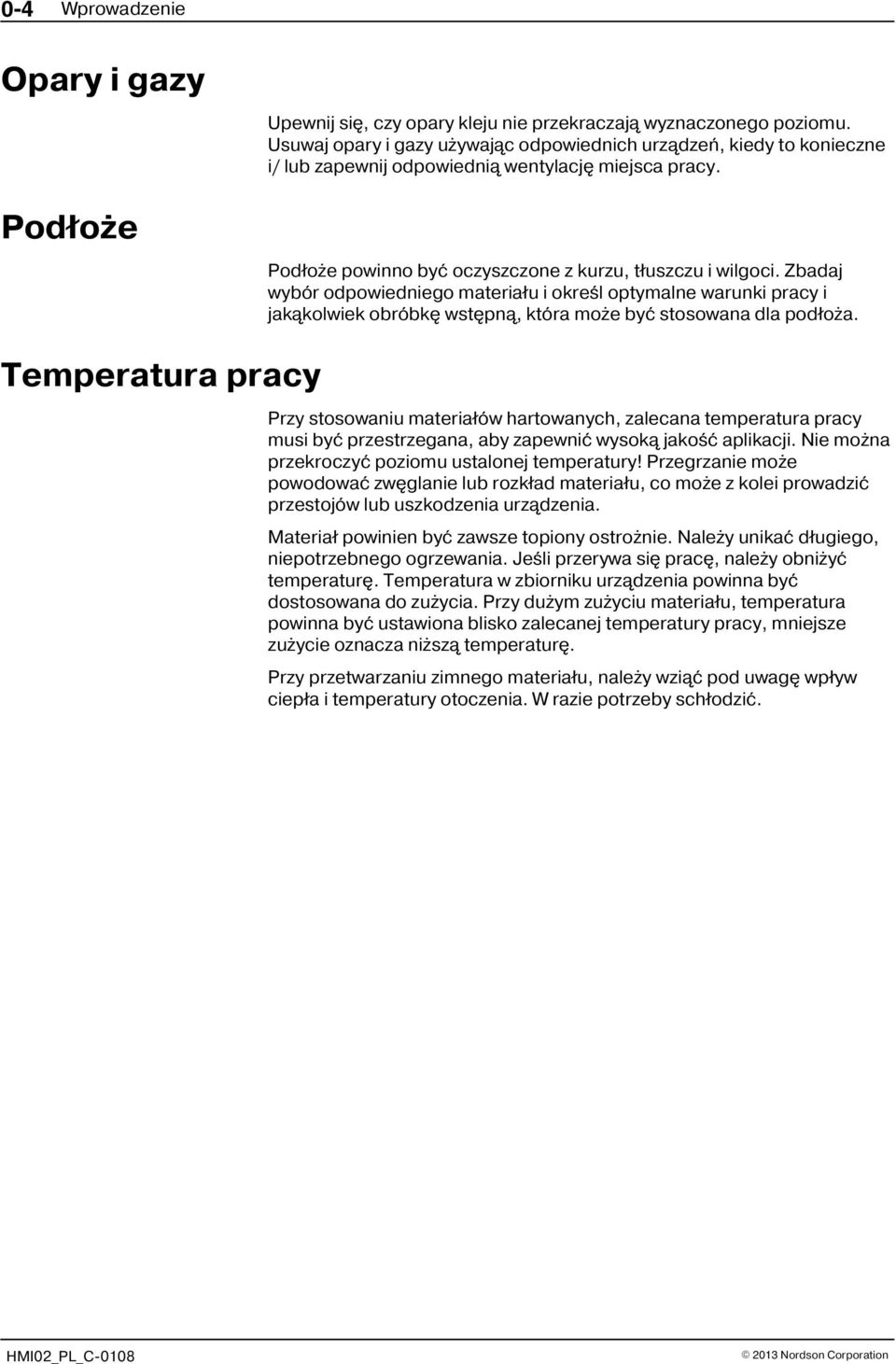

12 0 4 Wprowadzenie Opary i gazy Pod³o e Upewnij siê, czy opary kleju nie przekraczaj¹ wyznaczonego poziomu. Usuwaj opary i gazy u ywaj¹c odpowiednich urz¹dzeñ, kiedy to konieczne i/ lub zapewnij odpowiedni¹ wentylacjê miejsca pracy. Pod³o e powinno byæ oczyszczone z kurzu, t³uszczu i wilgoci. Zbadaj wybór odpowiedniego materia³u i okreœl optymalne warunki pracy i jak¹kolwiek obróbkê wstêpn¹, która mo e byæ stosowana dla pod³o a. Temperatura pracy Przy stosowaniu materia³ów hartowanych, zalecana temperatura pracy musi byæ przestrzegana, aby zapewniæ wysok¹ jakoœæ aplikacji. Nie mo na przekroczyæ poziomu ustalonej temperatury! Przegrzanie mo e powodowaæ zwêglanie lub rozk³ad materia³u, co mo e z kolei prowadziæ przestojów lub uszkodzenia urz¹dzenia. Materia³ powinien byæ zawsze topiony ostro nie. Nale y unikaæ d³ugiego, niepotrzebnego ogrzewania. Jeœli przerywa siê pracê, nale y obni yæ temperaturê. Temperatura w zbiorniku urz¹dzenia powinna byæ dostosowana do zu ycia. Przy du ym zu yciu materia³u, temperatura powinna byæ ustawiona blisko zalecanej temperatury pracy, mniejsze zu ycie oznacza ni sz¹ temperaturê. Przy przetwarzaniu zimnego materia³u, nale y wzi¹æ pod uwagê wp³yw ciep³a i temperatury otoczenia. W razie potrzeby sch³odziæ. HMI02_PL_C Nordson Corporation

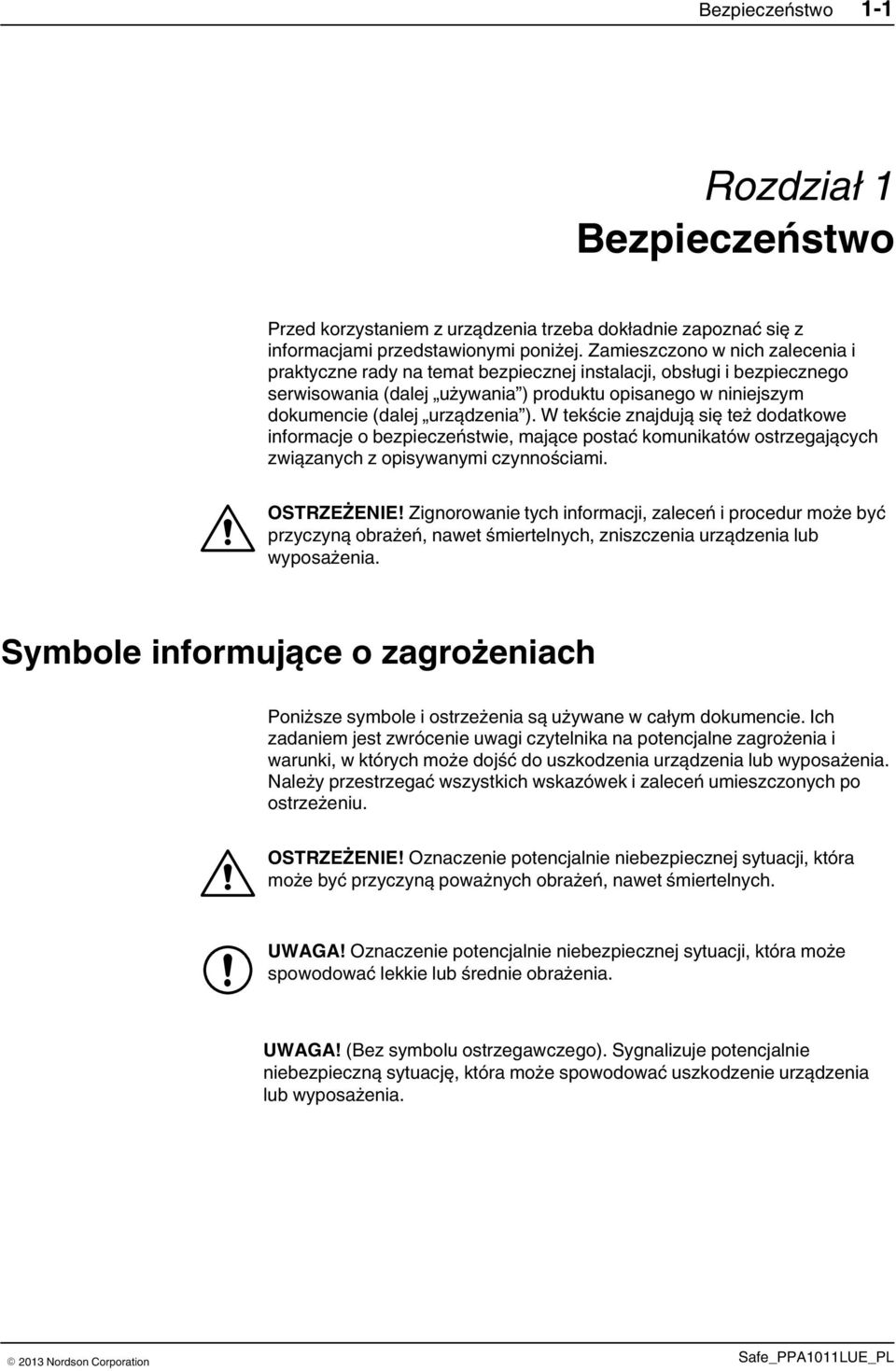

13 Bezpieczeństwo 1 1 Rozdział 1 Bezpieczeństwo Przed korzystaniem z urządzenia trzeba dokładnie zapoznać się z informacjami przedstawionymi poniżej. Zamieszczono w nich zalecenia i praktyczne rady na temat bezpiecznej instalacji, obsługi i bezpiecznego serwisowania (dalej używania ) produktu opisanego w niniejszym dokumencie (dalej urządzenia ). W tekście znajdują się też dodatkowe informacje o bezpieczeństwie, mające postać komunikatów ostrzegających związanych z opisywanymi czynnościami. OSTRZEŻENIE! Zignorowanie tych informacji, zaleceń i procedur może być przyczyną obrażeń, nawet śmiertelnych, zniszczenia urządzenia lub wyposażenia. Symbole informujące o zagrożeniach Poniższe symbole i ostrzeżenia są używane w całym dokumencie. Ich zadaniem jest zwrócenie uwagi czytelnika na potencjalne zagrożenia i warunki, w których może dojść do uszkodzenia urządzenia lub wyposażenia. Należy przestrzegać wszystkich wskazówek i zaleceń umieszczonych po ostrzeżeniu. OSTRZEŻENIE! Oznaczenie potencjalnie niebezpiecznej sytuacji, która może być przyczyną poważnych obrażeń, nawet śmiertelnych. UWAGA! Oznaczenie potencjalnie niebezpiecznej sytuacji, która może spowodować lekkie lub średnie obrażenia. UWAGA! (Bez symbolu ostrzegawczego). Sygnalizuje potencjalnie niebezpieczną sytuację, która może spowodować uszkodzenie urządzenia lub wyposażenia Nordson Corporation Safe_PPA1011LUE_PL

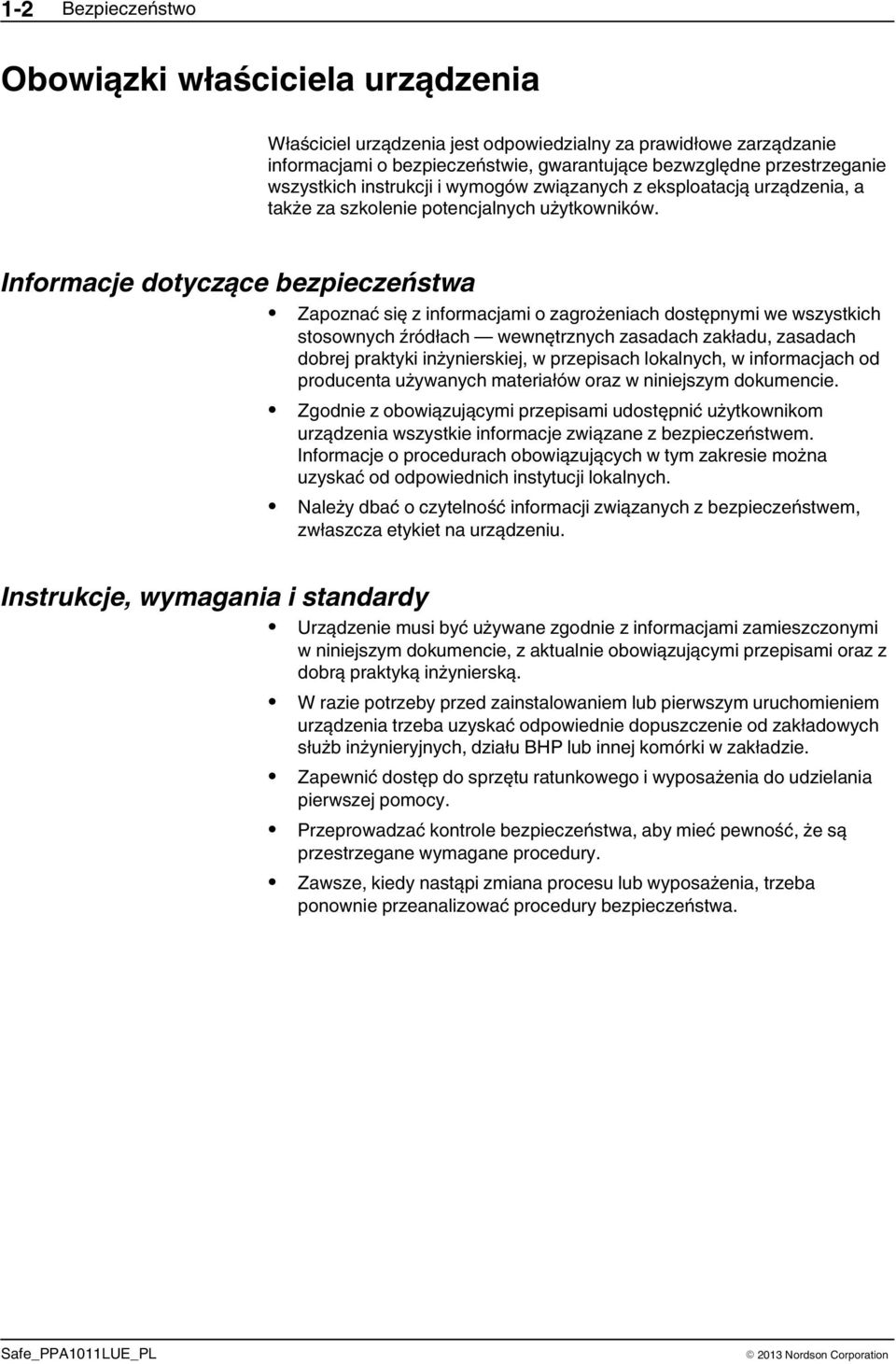

14 1 2 Bezpieczeństwo Obowiązki właściciela urządzenia Właściciel urządzenia jest odpowiedzialny za prawidłowe zarządzanie informacjami o bezpieczeństwie, gwarantujące bezwzględne przestrzeganie wszystkich instrukcji i wymogów związanych z eksploatacją urządzenia, a także za szkolenie potencjalnych użytkowników. Informacje dotyczące bezpieczeństwa Instrukcje, wymagania i standardy Zapoznać się z informacjami o zagrożeniach dostępnymi we wszystkich stosownych źródłach wewnętrznych zasadach zakładu, zasadach dobrej praktyki inżynierskiej, w przepisach lokalnych, w informacjach od producenta używanych materiałów oraz w niniejszym dokumencie. Zgodnie z obowiązującymi przepisami udostępnić użytkownikom urządzenia wszystkie informacje związane z bezpieczeństwem. Informacje o procedurach obowiązujących w tym zakresie można uzyskać od odpowiednich instytucji lokalnych. Należy dbać o czytelność informacji związanych z bezpieczeństwem, zwłaszcza etykiet na urządzeniu. Urządzenie musi być używane zgodnie z informacjami zamieszczonymi w niniejszym dokumencie, z aktualnie obowiązującymi przepisami oraz z dobrą praktyką inżynierską. W razie potrzeby przed zainstalowaniem lub pierwszym uruchomieniem urządzenia trzeba uzyskać odpowiednie dopuszczenie od zakładowych służb inżynieryjnych, działu BHP lub innej komórki w zakładzie. Zapewnić dostęp do sprzętu ratunkowego i wyposażenia do udzielania pierwszej pomocy. Przeprowadzać kontrole bezpieczeństwa, aby mieć pewność, że są przestrzegane wymagane procedury. Zawsze, kiedy nastąpi zmiana procesu lub wyposażenia, trzeba ponownie przeanalizować procedury bezpieczeństwa. Safe_PPA1011LUE_PL 2013 Nordson Corporation

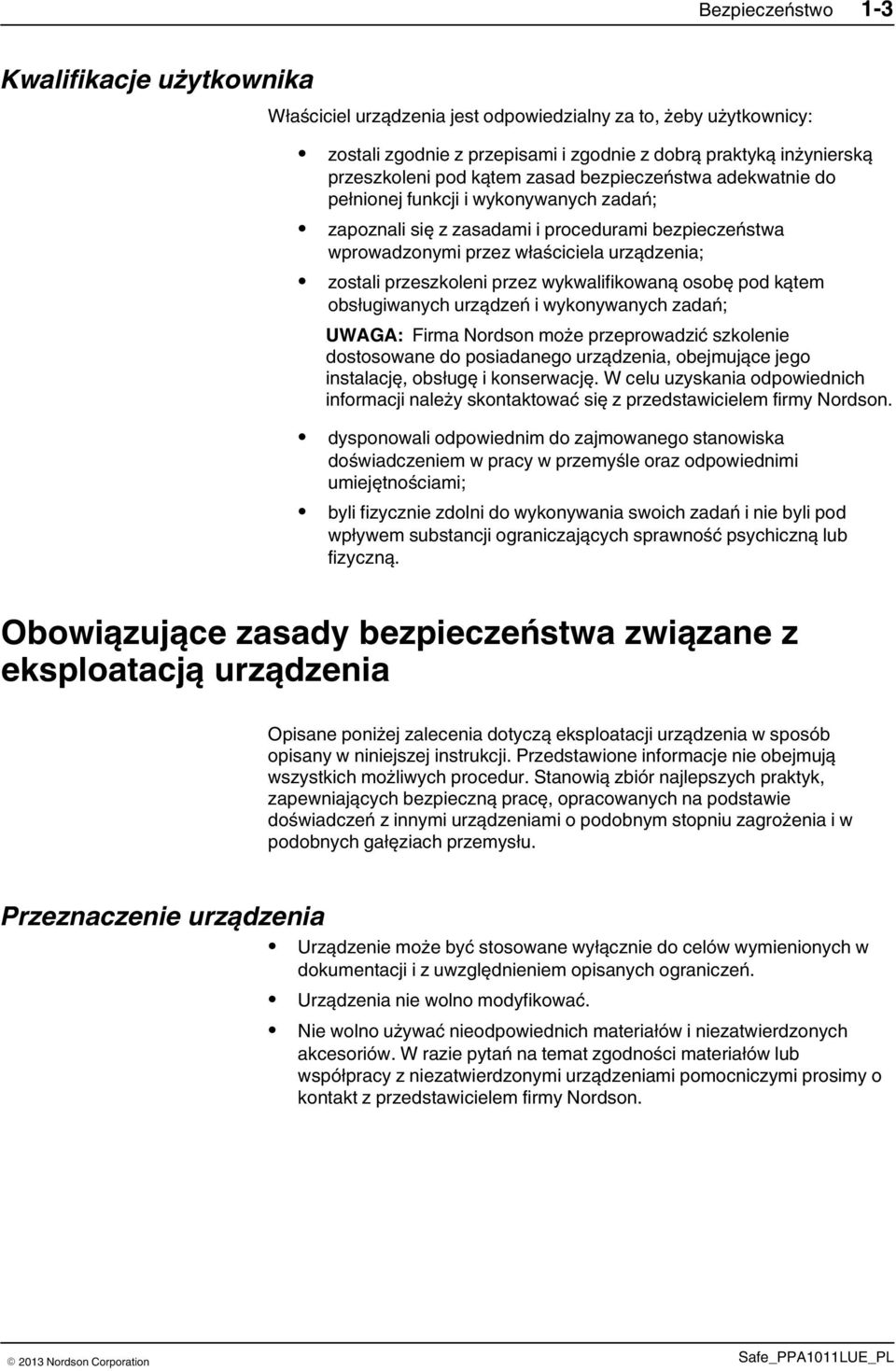

15 Bezpieczeństwo 1 3 Kwalifikacje użytkownika Właściciel urządzenia jest odpowiedzialny za to, żeby użytkownicy: zostali zgodnie z przepisami i zgodnie z dobrą praktyką inżynierską przeszkoleni pod kątem zasad bezpieczeństwa adekwatnie do pełnionej funkcji i wykonywanych zadań; zapoznali się z zasadami i procedurami bezpieczeństwa wprowadzonymi przez właściciela urządzenia; zostali przeszkoleni przez wykwalifikowaną osobę pod kątem obsługiwanych urządzeń i wykonywanych zadań; UWAGA: Firma Nordson może przeprowadzić szkolenie dostosowane do posiadanego urządzenia, obejmujące jego instalację, obsługę i konserwację. W celu uzyskania odpowiednich informacji należy skontaktować się z przedstawicielem firmy Nordson. dysponowali odpowiednim do zajmowanego stanowiska doświadczeniem w pracy w przemyśle oraz odpowiednimi umiejętnościami; byli fizycznie zdolni do wykonywania swoich zadań i nie byli pod wpływem substancji ograniczających sprawność psychiczną lub fizyczną. Obowiązujące zasady bezpieczeństwa związane z eksploatacją urządzenia Opisane poniżej zalecenia dotyczą eksploatacji urządzenia w sposób opisany w niniejszej instrukcji. Przedstawione informacje nie obejmują wszystkich możliwych procedur. Stanowią zbiór najlepszych praktyk, zapewniających bezpieczną pracę, opracowanych na podstawie doświadczeń z innymi urządzeniami o podobnym stopniu zagrożenia i w podobnych gałęziach przemysłu. Przeznaczenie urządzenia Urządzenie może być stosowane wyłącznie do celów wymienionych w dokumentacji i z uwzględnieniem opisanych ograniczeń. Urządzenia nie wolno modyfikować. Nie wolno używać nieodpowiednich materiałów i niezatwierdzonych akcesoriów. W razie pytań na temat zgodności materiałów lub współpracy z niezatwierdzonymi urządzeniami pomocniczymi prosimy o kontakt z przedstawicielem firmy Nordson Nordson Corporation Safe_PPA1011LUE_PL

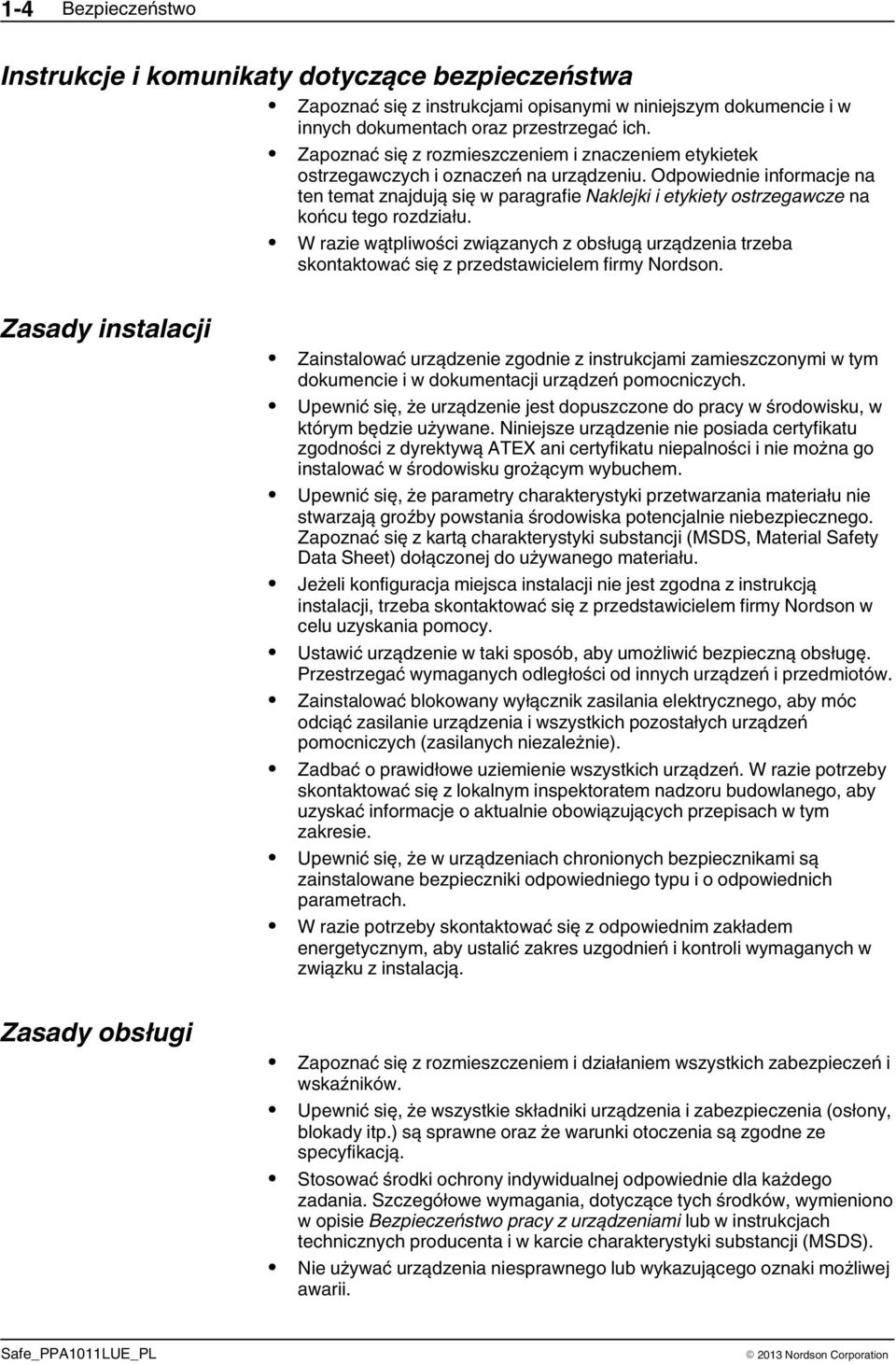

16 1 4 Bezpieczeństwo Instrukcje i komunikaty dotyczące bezpieczeństwa Zapoznać się z instrukcjami opisanymi w niniejszym dokumencie i w innych dokumentach oraz przestrzegać ich. Zapoznać się z rozmieszczeniem i znaczeniem etykietek ostrzegawczych i oznaczeń na urządzeniu. Odpowiednie informacje na ten temat znajdują się w paragrafie Naklejki i etykiety ostrzegawcze na końcu tego rozdziału. W razie wątpliwości związanych z obsługą urządzenia trzeba skontaktować się z przedstawicielem firmy Nordson. Zasady instalacji Zainstalować urządzenie zgodnie z instrukcjami zamieszczonymi w tym dokumencie i w dokumentacji urządzeń pomocniczych. Upewnić się, że urządzenie jest dopuszczone do pracy w środowisku, w którym będzie używane. Niniejsze urządzenie nie posiada certyfikatu zgodności z dyrektywą ATEX ani certyfikatu niepalności i nie można go instalować w środowisku grożącym wybuchem. Upewnić się, że parametry charakterystyki przetwarzania materiału nie stwarzają groźby powstania środowiska potencjalnie niebezpiecznego. Zapoznać się z kartą charakterystyki substancji (MSDS, Material Safety Data Sheet) dołączonej do używanego materiału. Jeżeli konfiguracja miejsca instalacji nie jest zgodna z instrukcją instalacji, trzeba skontaktować się z przedstawicielem firmy Nordson w celu uzyskania pomocy. Ustawić urządzenie w taki sposób, aby umożliwić bezpieczną obsługę. Przestrzegać wymaganych odległości od innych urządzeń i przedmiotów. Zainstalować blokowany wyłącznik zasilania elektrycznego, aby móc odciąć zasilanie urządzenia i wszystkich pozostałych urządzeń pomocniczych (zasilanych niezależnie). Zadbać o prawidłowe uziemienie wszystkich urządzeń. W razie potrzeby skontaktować się z lokalnym inspektoratem nadzoru budowlanego, aby uzyskać informacje o aktualnie obowiązujących przepisach w tym zakresie. Upewnić się, że w urządzeniach chronionych bezpiecznikami są zainstalowane bezpieczniki odpowiedniego typu i o odpowiednich parametrach. W razie potrzeby skontaktować się z odpowiednim zakładem energetycznym, aby ustalić zakres uzgodnień i kontroli wymaganych w związku z instalacją. Zasady obsługi Zapoznać się z rozmieszczeniem i działaniem wszystkich zabezpieczeń i wskaźników. Upewnić się, że wszystkie składniki urządzenia i zabezpieczenia (osłony, blokady itp.) są sprawne oraz że warunki otoczenia są zgodne ze specyfikacją. Stosować środki ochrony indywidualnej odpowiednie dla każdego zadania. Szczegółowe wymagania, dotyczące tych środków, wymieniono w opisie Bezpieczeństwo pracy z urządzeniami lub w instrukcjach technicznych producenta i w karcie charakterystyki substancji (MSDS). Nie używać urządzenia niesprawnego lub wykazującego oznaki możliwej awarii. Safe_PPA1011LUE_PL 2013 Nordson Corporation

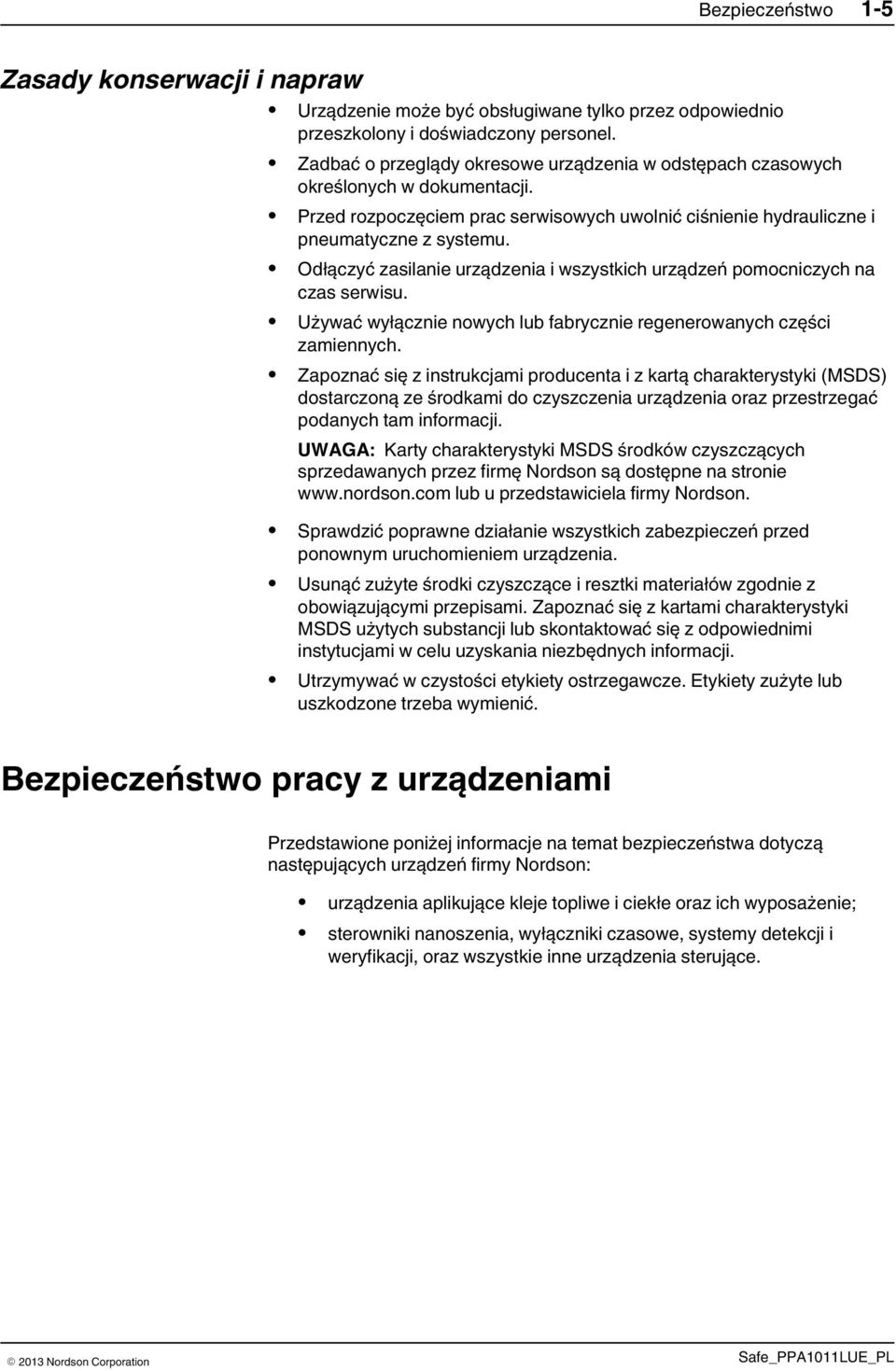

17 Bezpieczeństwo 1 5 Zasady konserwacji i napraw Urządzenie może być obsługiwane tylko przez odpowiednio przeszkolony i doświadczony personel. Zadbać o przeglądy okresowe urządzenia w odstępach czasowych określonych w dokumentacji. Przed rozpoczęciem prac serwisowych uwolnić ciśnienie hydrauliczne i pneumatyczne z systemu. Odłączyć zasilanie urządzenia i wszystkich urządzeń pomocniczych na czas serwisu. Używać wyłącznie nowych lub fabrycznie regenerowanych części zamiennych. Zapoznać się z instrukcjami producenta i z kartą charakterystyki (MSDS) dostarczoną ze środkami do czyszczenia urządzenia oraz przestrzegać podanych tam informacji. UWAGA: Karty charakterystyki MSDS środków czyszczących sprzedawanych przez firmę Nordson są dostępne na stronie lub u przedstawiciela firmy Nordson. Sprawdzić poprawne działanie wszystkich zabezpieczeń przed ponownym uruchomieniem urządzenia. Usunąć zużyte środki czyszczące i resztki materiałów zgodnie z obowiązującymi przepisami. Zapoznać się z kartami charakterystyki MSDS użytych substancji lub skontaktować się z odpowiednimi instytucjami w celu uzyskania niezbędnych informacji. Utrzymywać w czystości etykiety ostrzegawcze. Etykiety zużyte lub uszkodzone trzeba wymienić. Bezpieczeństwo pracy z urządzeniami Przedstawione poniżej informacje na temat bezpieczeństwa dotyczą następujących urządzeń firmy Nordson: urządzenia aplikujące kleje topliwe i ciekłe oraz ich wyposażenie; sterowniki nanoszenia, wyłączniki czasowe, systemy detekcji i weryfikacji, oraz wszystkie inne urządzenia sterujące Nordson Corporation Safe_PPA1011LUE_PL
18 1 6 Bezpieczeństwo Wyłączanie urządzenia Bezpieczne wykonanie wielu opisanych procedur wymaga uprzedniego wyłączenia urządzenia. Konieczny stopień wyłączenia zależy od typu używanego urządzenia i od wykonywanej procedury. W razie potrzeby instrukcje wyłączania są umieszczane na początku opisu procedury. Dostępne są następujące poziomy wyłączenia: Rozprężanie układu hydraulicznego Przed rozłączaniem połączeń hydraulicznych trzeba całkowicie uwolnić ciśnienie z systemu. Instrukcje na temat rozprężania układu hydraulicznego znajdują się w instrukcjach obsługi urządzenia topiącego. Odłączanie zasilania systemu Przed uzyskaniem dostępu do nieosłoniętych przewodów lub zacisków przewodów pod napięciem trzeba odłączyć system (urządzenie topiące, węże, aplikatory i wyposażenie dodatkowe) od wszystkich źródeł zasilania elektrycznego. 1. Wyłączyć urządzenie i wszystkie podłączone do niego (do systemu) urządzenia dodatkowe. 2. Aby uniemożliwić przypadkowe włączenie zasilania, trzeba zablokować i oznaczyć rozłączone wyłączniki zasilania lub wyłączniki automatyczne, od których zależy dopływ energii elektrycznej do urządzenia i jego wyposażenia. UWAGA: Formalne wymagania związane z izolowaniem niebezpiecznych źródeł zasilania elektrycznego są opisane w obowiązujących przepisach oraz w normach branżowych. Należy zapoznać się z treścią tych przepisów i norm. Wyłączenie aplikatorów UWAGA: Aplikatory do nakładania kleju w niektórych starszych dokumentach są nazywane pistoletami. Przed rozpoczęciem prac serwisowych związanych z aplikatorem lub w pobliżu aplikatora podłączonego do instalacji pod ciśnieniem konieczne jest odłączenie wszystkich urządzeń elektrycznych lub mechanicznych, które mogą wysłać sygnał aktywacji do aplikatorów, elektrozaworów lub do pompy urządzenia topiącego. 1. Wyłączyć lub odłączyć urządzenie wyzwalające aplikatory (sterownik nanoszenia, wyłącznik czasowy, sterownik PLC itp.). 2. Odłączyć przewody doprowadzające sygnał do elektrozaworów aplikatorów. 3. Zredukować ciśnienie powietrza doprowadzanego do elektrozaworów do zera, następnie uwolnić pozostałe ciśnienie z linii między regulatorem i aplikatorem. Safe_PPA1011LUE_PL 2013 Nordson Corporation

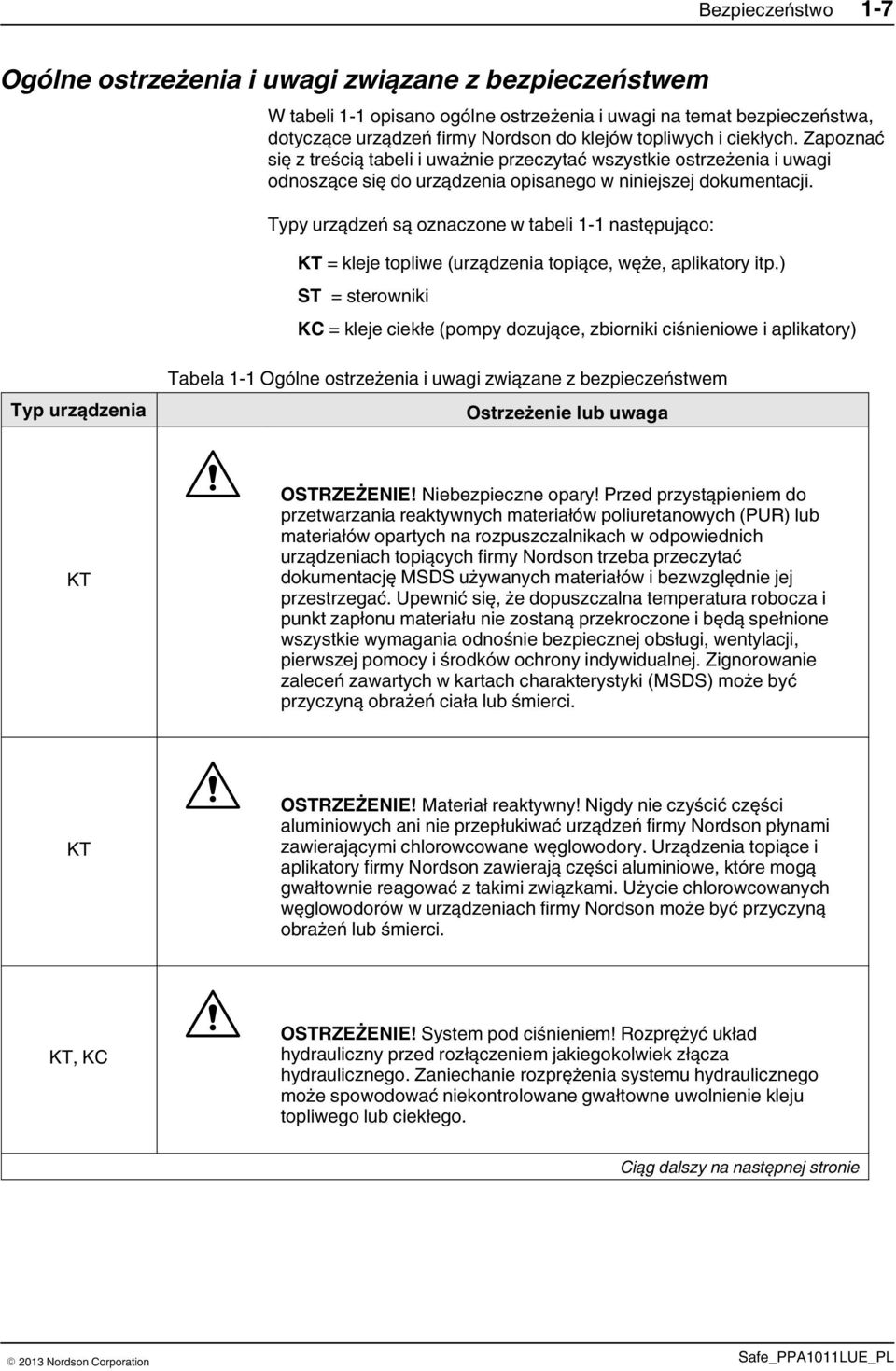

19 Bezpieczeństwo 1 7 Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem W tabeli 1 1 opisano ogólne ostrzeżenia i uwagi na temat bezpieczeństwa, dotyczące urządzeń firmy Nordson do klejów topliwych i ciekłych. Zapoznać się z treścią tabeli i uważnie przeczytać wszystkie ostrzeżenia i uwagi odnoszące się do urządzenia opisanego w niniejszej dokumentacji. Typy urządzeń są oznaczone w tabeli 1 1 następująco: KT = kleje topliwe (urządzenia topiące, węże, aplikatory itp.) ST = sterowniki KC = kleje ciekłe (pompy dozujące, zbiorniki ciśnieniowe i aplikatory) Typ urządzenia Tabela 1 1 Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem Ostrzeżenie lub uwaga KT OSTRZEŻENIE! Niebezpieczne opary! Przed przystąpieniem do przetwarzania reaktywnych materiałów poliuretanowych (PUR) lub materiałów opartych na rozpuszczalnikach w odpowiednich urządzeniach topiących firmy Nordson trzeba przeczytać dokumentację MSDS używanych materiałów i bezwzględnie jej przestrzegać. Upewnić się, że dopuszczalna temperatura robocza i punkt zapłonu materiału nie zostaną przekroczone i będą spełnione wszystkie wymagania odnośnie bezpiecznej obsługi, wentylacji, pierwszej pomocy i środków ochrony indywidualnej. Zignorowanie zaleceń zawartych w kartach charakterystyki (MSDS) może być przyczyną obrażeń ciała lub śmierci. KT OSTRZEŻENIE! Materiał reaktywny! Nigdy nie czyścić części aluminiowych ani nie przepłukiwać urządzeń firmy Nordson płynami zawierającymi chlorowcowane węglowodory. Urządzenia topiące i aplikatory firmy Nordson zawierają części aluminiowe, które mogą gwałtownie reagować z takimi związkami. Użycie chlorowcowanych węglowodorów w urządzeniach firmy Nordson może być przyczyną obrażeń lub śmierci. KT, KC OSTRZEŻENIE! System pod ciśnieniem! Rozprężyć układ hydrauliczny przed rozłączeniem jakiegokolwiek złącza hydraulicznego. Zaniechanie rozprężenia systemu hydraulicznego może spowodować niekontrolowane gwałtowne uwolnienie kleju topliwego lub ciekłego. Ciąg dalszy na następnej stronie 2013 Nordson Corporation Safe_PPA1011LUE_PL

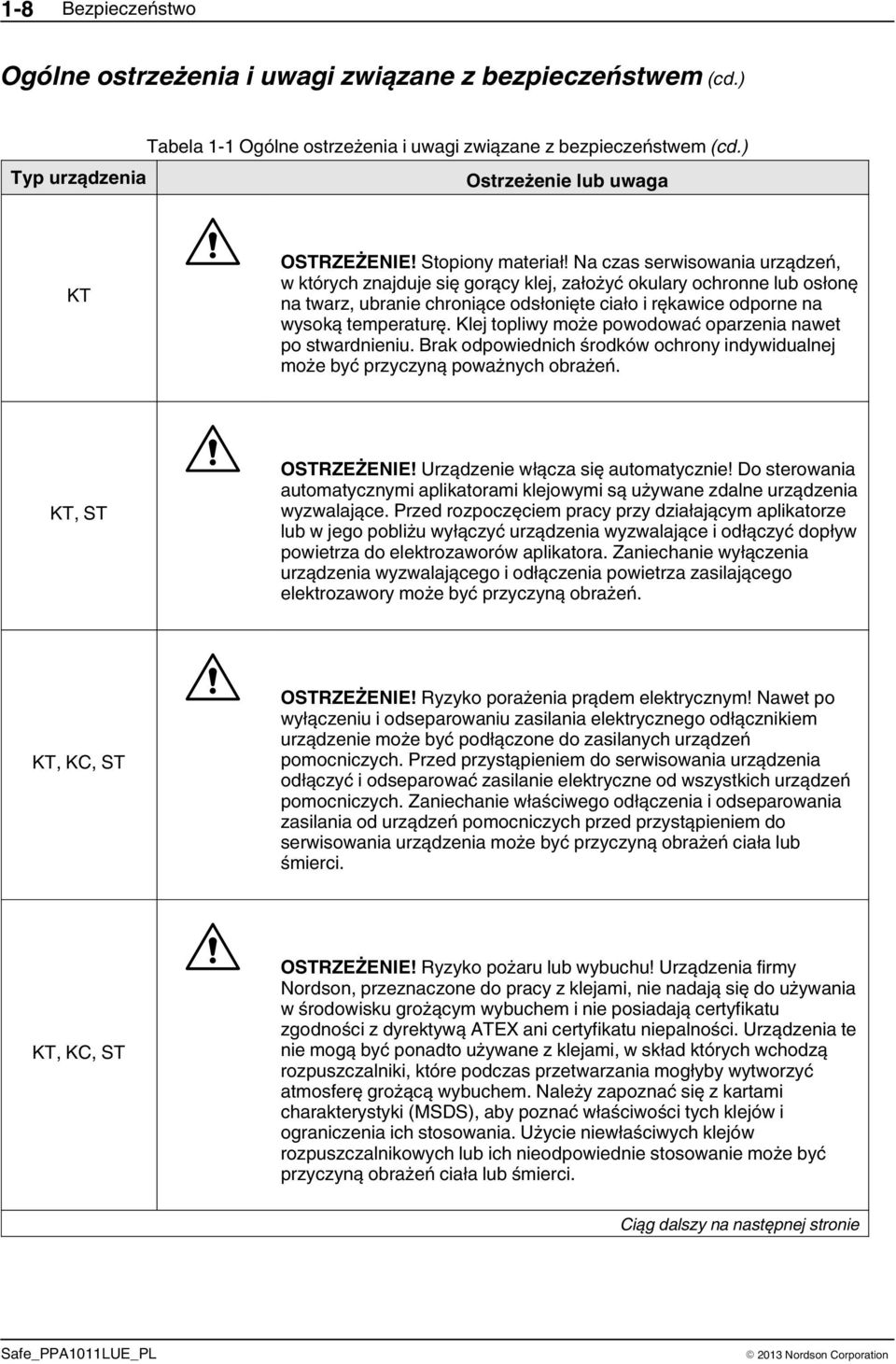

20 1 8 Bezpieczeństwo Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem (cd.) Typ urządzenia Tabela 1 1 Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem (cd.) Ostrzeżenie lub uwaga KT OSTRZEŻENIE! Stopiony materiał! Na czas serwisowania urządzeń, w których znajduje się gorący klej, założyć okulary ochronne lub osłonę na twarz, ubranie chroniące odsłonięte ciało i rękawice odporne na wysoką temperaturę. Klej topliwy może powodować oparzenia nawet po stwardnieniu. Brak odpowiednich środków ochrony indywidualnej może być przyczyną poważnych obrażeń. KT, ST OSTRZEŻENIE! Urządzenie włącza się automatycznie! Do sterowania automatycznymi aplikatorami klejowymi są używane zdalne urządzenia wyzwalające. Przed rozpoczęciem pracy przy działającym aplikatorze lub w jego pobliżu wyłączyć urządzenia wyzwalające i odłączyć dopływ powietrza do elektrozaworów aplikatora. Zaniechanie wyłączenia urządzenia wyzwalającego i odłączenia powietrza zasilającego elektrozawory może być przyczyną obrażeń. KT, KC, ST OSTRZEŻENIE! Ryzyko porażenia prądem elektrycznym! Nawet po wyłączeniu i odseparowaniu zasilania elektrycznego odłącznikiem urządzenie może być podłączone do zasilanych urządzeń pomocniczych. Przed przystąpieniem do serwisowania urządzenia odłączyć i odseparować zasilanie elektryczne od wszystkich urządzeń pomocniczych. Zaniechanie właściwego odłączenia i odseparowania zasilania od urządzeń pomocniczych przed przystąpieniem do serwisowania urządzenia może być przyczyną obrażeń ciała lub śmierci. KT, KC, ST OSTRZEŻENIE! Ryzyko pożaru lub wybuchu! Urządzenia firmy Nordson, przeznaczone do pracy z klejami, nie nadają się do używania w środowisku grożącym wybuchem i nie posiadają certyfikatu zgodności z dyrektywą ATEX ani certyfikatu niepalności. Urządzenia te nie mogą być ponadto używane z klejami, w skład których wchodzą rozpuszczalniki, które podczas przetwarzania mogłyby wytworzyć atmosferę grożącą wybuchem. Należy zapoznać się z kartami charakterystyki (MSDS), aby poznać właściwości tych klejów i ograniczenia ich stosowania. Użycie niewłaściwych klejów rozpuszczalnikowych lub ich nieodpowiednie stosowanie może być przyczyną obrażeń ciała lub śmierci. Ciąg dalszy na następnej stronie Safe_PPA1011LUE_PL 2013 Nordson Corporation
21 Bezpieczeństwo 1 9 Typ urządzenia Tabela 1 1 Ogólne ostrzeżenia i uwagi związane z bezpieczeństwem (cd.) Ostrzeżenie lub uwaga KT, KC, ST OSTRZEŻENIE! Urządzenie może być obsługiwane lub naprawiane tylko przez odpowiednio przeszkolony i doświadczony personel. Obsługiwanie lub serwisowanie urządzenia przez osoby bez odpowiedniego doświadczenia stanowi zagrożenie dla zdrowia i życia oraz może być przyczyną uszkodzenia urządzenia. KT UWAGA! Gorąca powierzchnia! Unikać kontaktu z gorącymi metalowymi powierzchniami aplikatorów, węży i niektórych elementów urządzenia topiącego. Jeżeli nie można uniknąć kontaktu, do pracy przy rozgrzanych urządzeniach należy założyć rękawice odporne na temperaturę i ubranie ochronne. Kontakt z gorącymi metalowymi powierzchniami może być przyczyną obrażeń. KT UWAGA! Niektóre urządzenia topiące firmy Nordson są zaprojektowane specjalnie do pracy z reaktywnymi poliuretanowymi klejami topliwymi (PUR). Przetwarzanie klejów PUR w urządzeniach, które nie są do tego przystosowane, może spowodować zniszczenie urządzeń i przedwczesne sieciowanie kleju. W razie wątpliwości co do przydatności urządzenia do przetwarzania klejów PUR należy skontaktować się przedstawicielem firmy Nordson. KT, KC UWAGA! Przed użyciem jakiegokolwiek środka czyszczącego lub płuczącego na zewnątrz lub wewnątrz urządzenia należy przeczytać instrukcje producenta i karty charakterystyki (MSDS) dostarczone z tym środkiem i zastosować się do nich. Niektóre środki czyszczące mogą w nieprzewidywalny sposób reagować z klejem topliwym lub zimnym, powodując uszkodzenie urządzenia. KT UWAGA! Urządzenia firmy Nordson do klejów topliwych są fabrycznie testowane płynem typu R, zawierającym plastyfikator w postaci adypinianu poliestrowego. Niektóre materiały topliwe mogą reagować z płynem typu R i tworzyć zestaloną żywicę, zapychającą urządzenie. Przed użyciem urządzenia należy upewnić się, że materiał topliwy może być mieszany z płynem typu R Nordson Corporation Safe_PPA1011LUE_PL
22 1 10 Bezpieczeństwo Inne środki ostrożności Nie używać otwartego płomienia do podgrzewania elementów składowych systemu do przetwarzania materiałów topliwych. Codziennie sprawdzać, czy na wężach nie widać oznak nadmiernego zużycia, uszkodzenia lub wycieków. Nigdy nie kierować pistoletów klejowych na siebie ani inne osoby. Pistolety zawieszać na przeznaczonych do tego celu punktach mocowania. Pierwsza pomoc Jeżeli dojdzie do kontaktu stopionego kleju ze skórą: 1. NIE usuwać stopionego kleju ze skóry. 2. NATYCHMIAST schłodzić oparzone miejsce czystą, zimną wodą, aż klej ostygnie. 3. NIE usuwać stwardniałego kleju ze skóry. 4. W przypadku rozległych oparzeń przygotować się na wystąpienie wstrząsu. 5. Natychmiast zapewnić fachową pomoc lekarską. Przekazać lekarzowi kartę MSDS kleju topliwego. Safe_PPA1011LUE_PL 2013 Nordson Corporation
23 Zasady bezpiecznej eksploatacji 1 11 Specjalne zasady bezpiecznej eksploatacji Naklejki ostrzegawcze na aplikatorze Na aplikatorze znajdują się następujące naklejki ostrzegawcze: UWAGA: Ryzyko porażenia prądem elektrycznym. Zignorowanie ostrzeżenia może być przyczyną obrażeń lub śmierci osób obsługujących albo uszkodzenia sprzętu. Zasady bezpiecznej eksploatacji opisane w tej instrukcji Piktogramy używane w niniejszej instrukcji oraz opisy ich znaczenia zamieszczono poniżej: UWAGA: Ryzyko porażenia prądem elektrycznym. Zignorowanie ostrzeżenia może być przyczyną obrażeń lub śmierci osób obsługujących albo uszkodzenia sprzętu. UWAGA: Wysoka temperatura! Ryzyko oparzeń! Założyć rękawice ochronne. UWAGA: Wysoka temperatura! Ryzyko oparzeń! Założyć okulary ochronne i rękawice. UWAGA: Urządzenie i klej są pod ciśnieniem. Uwolnić ciśnienie z urządzenia. Zignorowanie tego obowiązku grozi poważnymi oparzeniami. OSTROŻNIE: Zignorowanie ostrzeżeń może być przyczyną uszkodzenia urządzenia lub wyposażenia dodatkowego Nordson Corporation
24 1 12 Zasady bezpiecznej eksploatacji Strona celowo niezadrukowana 2013 Nordson Corporation
25 Wprowadzenie 2 1 Rozdział 2 Wprowadzenie Przeznaczenie Aplikatory dalej nazywane aplikatorami są przystosowane do nakładania klejów wodorozcieńczalnych (PVAC), w dalszej części nazywanych w skrócie klejami. Można je stosować do bezkontaktowego nakładania kleju. Inne zastosowania urządzenia uważa się za niezgodne z przeznaczeniem. Producent nie ponosi odpowiedzialności za obrażenia ciała ani szkody, będące skutkiem używania z urządzeń w sposób niezgodny z ich przeznaczeniem. Eksploatacja zgodna z przeznaczeniem wiąże się również z przestrzeganiem zalecanych przez producenta procedur związanych z obsługą, konserwacją i serwisem. Opisywane urządzenie może być obsługiwane, serwisowane i konserwowane tylko przez osoby, które zapoznały się z nim oraz znają zagrożenia, które mogą wynikać z jego używania. Należy przestrzegać odpowiednich zasad zapobiegania wypadkom przy pracy oraz stosować się do obowiązujących przepisów z zakresu bezpieczeństwa i higieny pracy. Przykłady użycia niezgodnego z przeznaczeniem Aplikatora nie można używać w następujących okolicznościach: w niesprawnym systemie; w atmosferze grożącej wybuchem; w przypadku otwarcia obudowy lub usunięcia wyposażenia ochronnego; w środowisku, które nie jest zgodne ze stopniem ochrony urządzenia; po dokonaniu nieautoryzowanych modyfikacji. Aplikatora nie można używać do przetwarzania następujących materiałów: palnych i wybuchowych; wrażliwych na nacisk; produktów spożywczych Nordson Corporation
26 2 2 Wprowadzenie Zasady bezpiecznej eksploatacji Pozostałe zagrożenia Przed zainstalowaniem i pierwszym uruchomieniem urządzenia trzeba zapoznać się z poniższymi zasadami bezpiecznej eksploatacji. Zasady ogólne stanowią załącznik do dokumentacji lub osobny rozdział w instrukcji obsługi. Zasady szczegółowe są częścią niniejszej instrukcji. Firma Nordson nie zna żadnych innych zagrożeń. Informacje ogólne Zaktualizowany wykaz części Aplikatory sterowane elektrycznie zostały zaprojektowane do nakładania klejów bazujących na wodzie. Nadają się w szczególności do szybkiego, nieciągłego i bezkontaktowego nakładania kleju. Po zasileniu elektromagnesu w aplikatorze iglica dyszy podnosi się i umożliwia przepływ kleju. Po wyłączeniu zasilania sprężyna sprowadza iglicę w dół, zamykając dyszę. Skok iglicy można ustawiać pokrętłem, którego położenie można zmieniać nawet podczas pracy. Jest dostępny wspornik montażowy, za pomocą którego można umocować aplikator praktycznie we wszystkich pozycjach roboczych. W razie braku innych informacji opisane w tym rozdziale wsporniki montażowe są wspornikami standardowymi. Nietypowe zastosowania wymagają nietypowych rozwiązań. W takich sytuacjach należy kontaktować się z przedstawicielem firmy Nordson. Należy zapoznać się ze zaktualizowanym wykazem części dostarczonym z urządzeniem. W sprawie dalszych pytań należy skontaktować się z firmą Nordson Nordson Corporation
27 Wprowadzenie 2 3 Opis działania Na poniższym rysunku pokazano podstawowy sposób działania aplikatora w kompletnym systemie klejowym. Na podłoże (7) należy nanieść klej. Podłoża są przenoszone za pomocą pasów transportujących (8). Kiedy krawędź przednia podłoża osiągnie fotokomórkę (10), odbita wiązka światła spowoduje uruchomienie programu. Sterownik przetwarza wszystkie dane zgodnie z prędkością maszyny produkcyjnej. Enkoder (4) jest mechanicznie sprzężony z urządzeniem transportowym za pośrednictwem przekładni i generuje jeden impuls na 1 mm. Sterownik przetwarza wszystkie dane i ustala punkt, w którym muszą być aktywowane aplikatory kleju wodnego (5). Pompa kleju (12) jest połączona do zasilania sprężonym powietrzem (1). Pracuje ona nieustannie i pompuje klej ze zbiornika z klejem (11) do aplikatorów (5). Ze sterownika (3) do proporcjonalnego zaworu regulującego ciśnienie (2) jest dostarczany prąd o natężeniu 0 20 ma. Wartość natężenia prądu zależy od prędkości maszyny produkcyjnej. Od natężenia tego prądu zależy stopień otwarcia proporcjonalnego zaworu regulującego ciśnienie (2), do którego dostosowuje się otwarcie regulatora (9). Klej przepływa do aplikatorów (5) i jest nakładany na podłoże. Długość aplikacji jest definiowana przez program sterownika Nordson Corporation
28 2 4 Wprowadzenie Działanie (cd.) Połączenia elektryczne Sprężone powietrze Klej 11 8 Rys. 2 1 Rysunek poglądowy 1 Przyłącze sprężonego powietrza 2 Zawór proporcjonalny 3 Sterownik 4 Enkoder 5 Aplikator 6 Ścieżka kleju 7 Podłoże 8 Pas przenośnika 9 Regulator ciśnienia kleju LA Fotokomórka 11 Zbiornik z klejem 12 Pompa klejowa LA300 O Nordson Corporation
29 Wprowadzenie 2 5 Działanie Gdy do elektromagnesu w aplikatorze zostanie dostarczone napięcie, iglica w module przesuwa się z położenia spoczynkowego, powodując otwarcie dyszy. Doprowadzone napięcie podtrzymujące utrzymuje iglicę uniesioną. Po wyłączeniu napięcia odpowiednio ustawiona sprężyna opuszcza iglicę i zamyka dyszę. Jako opcja jest dostępny aplikator z diodą LED. Dioda LED zaświeca się, kiedy do aplikatora jest doprowadzone napięcie szczytowe/podtrzymujące lub prąd szczytowy/podtrzymujący w celu otwarcia dyszy. Składniki LA O800 Rys. 2 2 Aplikator LA Złącze elektryczne 2 Przyłącze kleju 3 Nasadka ochronna 4 Regulator skoku iglicy 5 Moduł 6 Nakrętka tulejowa z dyszą 7 Śruba mocująca 8 LED (opcja) 2013 Nordson Corporation
30 2 6 Wprowadzenie LA 825 RC O801 Rys. 2 3 Aplikator LA 825 RC 1 Złącze elektryczne 2 Przyłącze kleju 3 Nasadka ochronna 4 Regulator skoku iglicy 5 Moduł 6 Dysza 7 Śruba mocująca 8 Osłona dyszy 9 LED (opcja) 2013 Nordson Corporation
31 Instalacja 3 1 Rozdział 3 Instalacja UWAGA: Czynności opisane poniżej mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby. Należy przestrzegać wszystkich zasad bezpiecznej eksploatacji, które opisano w tej instrukcji oraz w innych dokumentach. UWAGA: Przed podłączeniem elektrozaworów należy odłączyć zasilanie sterownika. Zignorowanie tego ostrzeżenia może być przyczyną śmierci. Rozpakowanie Transport Rozpakowanie urządzenia wymaga zachowania dużej ostrożności. Sprawdzić, czy nie ma uszkodzeń powstałych podczas transportu. Opakowanie można użyć ponownie lub należy je zutylizować zgodnie z przepisami. Aplikator został w całości zmontowany w fabryce (zobacz opis Składniki w rozdziale Wprowadzenie). Aplikator LA 825 jest dostarczany z gniazdem iglicy, ale bez dyszy. Dyszę trzeba zamówić oddzielnie. Aplikatory LA 825 RC są dostarczane z dyszą, ponieważ gniazdo iglicy jest z nią zintegrowane. Aplikator jest precyzyjnym i kosztownym urządzeniem. Należy obchodzić się z nim bardzo ostrożnie. Dyszę trzeba chronić przed uszkodzeniem, używając, na przykład, oryginalnego opakowania. Przechowywanie Nie przechowywać na zewnątrz pomieszczeń! Chronić przed wilgocią i pyłem. Nie opierać urządzenia na dyszy. Chronić dyszę przed uszkodzeniem, umieszczając ją, na przykład, w oryginalnym opakowaniu. Utylizacja Kiedy produkt firmy Nordson ulegnie całkowitemu zużyciu i zostanie wyłączony z eksploatacji, należy go potraktować jako odpad i usunąć zgodnie z przepisami Nordson Corporation
32 3 2 Instalacja Instalacja Połączenia Linie materiałowe Z powodu możliwych drgań własnych spowodowanych pracą w trybie przerywanym, aplikator trzeba zainstalować w miarę możliwości jak najbardziej stabilnie. Należy w maksymalnym stopniu unikać przenoszenia drgań z innych urządzeń na aplikator. Pistolety należy instalować w łatwo dostępnych miejscach, ponieważ muszą być wyjmowane do czyszczenia oraz konserwacji. UWAGA: Na ogół maszyna produkcyjna jest maszyną, na której są montowane urządzenia firmy Nordson do nakładania kleju (na przykład maszyna pakująca). Termin maszyna produkcyjna oznacza to samo, co termin maszyna nadrzędna, który może występować w innej dokumentacji Nordson. Poniżej opisano najczęściej używane połączenia. W niektórych przypadkach, na przykład w razie obsługi w pomieszczeniu zamkniętym lub w warunkach czystego pomieszczenia, może być niezbędne odejście od tych instrukcji. Należy zdjąć nasadkę ochronną (3). Następnie trzeba podłączyć wąż materiału ze zbiornika ciśnieniowego lub pompy do złącza kleju (2) w aplikatorze. Połączenia elektryczne UWAGA: Przed podłączeniem linii elektrycznych należy odłączyć zasilanie od sterownika. Zignorowanie tego ostrzeżenia może być przyczyną śmierci. Wiązkę przewodową ze sterownika trzeba podłączyć do gniazda (1) w aplikatorze Nordson Corporation
33 Instalacja LA LA 825 RC 6 O802 Rys. 3 1 Instalacja i podłączanie aplikatora 1 Złącze elektryczne 2 Przyłącze kleju 3 Nasadka ochronna 4 Regulator skoku iglicy 5 Śruba mocująca 6 Osłona dyszy 2013 Nordson Corporation
34 3 4 Instalacja Ustawianie ilości kleju, 1 Na wzór ścieżki klejowej ma wpływ ciśnienie i ilość kleju. Ciśnienie kleju określane jest przez sterownik pompy na podstawie prędkości aplikacji. Regulator skoku iglicy (1) służy do prawidłowego odmierzania ilości kleju. Aby zwiększyć ilość kleju, należy przekręcić regulator w lewo. Przekręcenie w prawo spowoduje zmniejszenie ilości kleju. Rys. 3 2 O621 UWAGA: Domyślne ustawienie skoku uzyskuje się poprzez przekręcenie regulatora całkowicie w dół, a następnie w drugą stronę o 12 kliknięć. Regulator skoku można cofać o minimalnie 10 kliknięć i maksymalnie 14 kliknięć. UWAGA: Zwiększenie skoku iglicy zmniejsza maksymalne ciśnienie kleju. Podczas pracy przy dużych prędkościach długość ścieżki klejowej zwiększa się i dlatego wymaga większej kompensacji Nordson Corporation
35 Obsługa 4 1 Rozdział 4 Obsługa Zasady ogólne pracy z klejami UWAGA: Czynności opisane poniżej mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby. Należy przestrzegać wszystkich zasad bezpiecznej eksploatacji, które opisano w tej instrukcji oraz w innych dokumentach. UWAGA: Poniższe informacje są szczególnie ważne przy pracy z klejami, należy je jednak stosować również podczas pracy z innymi materiałami. Zawsze przeprowadzić próbę z produktem przed zastosowaniem go w produkcji. Powierzchnie przeznaczone do sklejenia powinny mieć temperaturę pokojową oraz powinny być pozbawione pyłu, tłuszczu oraz wilgoci. Odpowiedni materiał podłoża, optymalne warunki pracy i ewentualne przygotowanie powierzchni należy ustalić metodą prób i błędów. Niektóre materiały zawierają środki zmiękczające i inne składniki, które po pewnym czasie mogą ulatniać się. Czasami powierzchnie są pokryte woskiem, olejem izolującym itp. Bez odpowiedniej obróbki wstępnej lub testów wiązanie kleju może zaniknąć natychmiast lub w późniejszym czasie. UWAGA: Trzeba przestrzegać wszystkich wskazówek, dotyczących pracy z wybranym materiałem. Zgodność klejów różnego typu UWAGA: Nie wszystkie kleje są ze sobą zgodne. Nieprawidłowo używany klej może ulec degradacji, prowadzącej do wadliwego działania urządzeń lub ich awarii. Jako dostawca aplikatorów nie ponosimy żadnej odpowiedzialności za uszkodzenia urządzenia, węży ani pistoletów spowodowane stwardnieniem kleju, będące skutkiem niewłaściwej eksploatacji. W razie wątpliwości lub zamiaru zmiany kleju należy skontaktować się z producentem kleju, naszym biurem lub z jednym z naszych przedstawicieli Nordson Corporation
36 4 2 Obsługa Wyłączanie awaryjne Należy zapoznać się z postępowaniem w sytuacjach awaryjnych oraz trzeba znać lokalizację i zasady użycia wyłączników awaryjnych zainstalowanych w obszarze produkcji. Pierwsze uruchomienie UWAGA: W razie jakiegokolwiek zagrożenia należy natychmiast użyć wyłącznika awaryjnego. 1. Uruchomić najbliższy WYŁĄCZNIK AWARYJNY (nacisnąć przycisk EMERGENCY STOP, pociągnąć linkę lub wyłączyć wyłącznik główny zasilania z funkcją wyłącznika awaryjnego). 2. Przed ponownym włączeniem urządzenia ustalić i usunąć przyczynę konieczności użycia wyłącznika awaryjnego. 1. Ustawić ciśnienie powietrza w pompie tak, aby nie zostało przekroczone maksymalne ciśnienie hydrauliczne. Aplikator LA 825 LA 825 RC Maks. ciśnienie hydrauliczne 20 barów (290 psi) 23 bary (330 psi) UWAGA: Aplikatory nie pracują z wyższym ciśnieniem. 2. Umieścić pojemnik pod aplikatorem i włączyć sterownik. 3. Ustawić sterownik tak, aby klej wypływał z dyszy aplikatora równomiernie i bez pęcherzyków powietrza. 4. Wykonać próbę klejenia i sprawdzić ścieżkę kleju. Jeśli wymagana jest grubsza ścieżka, można zwiększyć ciśnienie, jednak nie można przekraczać maksymalnej wartości ciśnienia hydraulicznego. OSTROŻNIE: Nie uruchamiać aplikatora bez kleju, przy zbyt niskim ciśnieniu lub jeżeli dysza jest zatkana. Może dojść do przegrzania aplikatora i uszkodzenia cewki elektromagnesu. Codzienne uruchamianie urządzenia 1. Sprawdzić, czy w zbiorniku jest wystarczająca ilość kleju. 2. Włączyć dopływ powietrza do pompy. Codzienne wyłączanie urządzenia 1. Zamknąć dopływ sprężonego powietrza do pompy (zredukować ciśnienie do 0 bar). 2. Zamknąć otwory dyszy aplikatora LA 825 pastą silikonową (nr kat. Nordson ). 3. Zamknąć otwory dyszy aplikatora LA 825 RC osłoną silikonową (nr kat. Nordson ) napełnioną kilkoma kroplami wody Nordson Corporation
37 Konserwacja 5 1 Rozdział 5 Konserwacja UWAGA: Czynności opisane poniżej mogą wykonywać wyłącznie odpowiednio wykwalifikowane osoby. Należy przestrzegać wszystkich zasad bezpiecznej eksploatacji, które opisano w tej instrukcji oraz w innych dokumentach. Aplikator jest łatwy w utrzymaniu i w zasadzie nie wymaga konserwacji. W normalnych warunkach pracy żywotność wszystkich elementów jest bardzo długa. UWAGA: Odłączyć zasilanie elektryczne! UWAGA: Wyłączyć zasilanie klejem! UWAGA: W miarę możliwości podczas pracy używać rękawic ochronnych. Zawsze trzeba pamiętać o następujących zasadach: Upewnić się, że materiał przeznaczony do aplikowania jest czysty i przefiltrowany. Indywidualne warunki pracy i stosowany klej decydują o niezbędnym minimalnym nakładzie pracy przy konserwacji. Do czyszczenia elementów zewnętrznych, na przykład końcówek dysz, nigdy nie używać ostrych metalowych narzędzi, tylko miękkich szczotek. Podczas napraw i konserwacji miejsce pracy oraz aplikator trzeba utrzymywać w możliwie jak najczystszym stanie. Aplikatory zanieczyszczone trzeba dokładnie przepłukać przy najbliższej możliwości. Możliwość taka istnieje, na przykład, w przypadku konieczności wymiany iglicy lub dyszy materiału. Aplikatory nie powinny pozostawać zainstalowane podczas poważniejszych prac serwisowych; należy je zdemontować z maszyny. Odpowiednio wcześniej trzeba rozprężyć linie doprowadzające materiał Nordson Corporation
38 5 2 Konserwacja Konserwacja zapobiegawcza Czyszczenie aplikatora Nie trzeba czyścić aplikatora, jeśli powietrze nie ma dostępu do układu hydraulicznego i nie wchodzi w kontakt z klejem. Jeśli jednak taka sytuacja wystąpi, klej zacznie tężeć po ok. 30 minutach. Dokładny czas zależy od użytego kleju. Zablokowane otwory dysz lub pistoletów można łatwo oczyścić w dowolnej chwili. UWAGA: Nie można rozmontowywać aplikatora, w którym klej stwardniał! Istnieje znaczne prawdopodobieństwo uszkodzenia delikatnych elementów. OSTROŻNIE: Złącze elektryczne nie może mieć kontaktu z wodą! Mogłoby to uszkodzić urządzenie. Zaleca się zanurzyć aplikator w ciepłej wodzie na 1 do 2 dni, aby klej rozpuścić klej. W razie potrzeby należy powtórzyć tę czynność kilka razy. Jeżeli mimo to rozmontowanie aplikatora jest niemożliwe, należy wysłać go do firmy Nordson w celu naprawy. Obsługa bieżąca Zaleca się przepłukiwanie aplikatora wodą dwa razy w roku. Aplikatory należy utrzymywać w czystości, codziennie usuwając resztki kleju i zanieczyszczenia Nordson Corporation
39 Konserwacja 5 3 Rozmontowanie aplikatora LA 825 UWAGA: Odłączyć zasilanie elektryczne. UWAGA: System i materiał są pod ciśnieniem. Odłączyć dopływ sprężonego powietrza! W przeciwnym razie istnieje ryzyko odniesienia obrażeń ciała. Zapoznać się z rysunkiem Przygotować pojemnik z wodą. 2. Dopilnować, aby miejsce pracy i narzędzia były czyste. UWAGA: Zanieczyszczenia mogą uszkodzić uszczelki i pasowania uszczelnień, powodując nieszczelności. 3. Ustawić pojemnik pod aplikatorem. 4. Odłączyć wąż klejowy od złącza kleju (1). Zamknąć wąż klejowy taśmą klejącą lub korkiem, aby uniemożliwić wypływanie kleju. 5. Odkręcić dwie śruby mocujące (10). 6. Odkręcić nakrętkę tulejową (9). 7. Wyjąć gniazdo iglicy (8). 8. Wyjąć o-ring (7) z gniazda. 9. Wyjąć iglicę (6) i sprężynę dociskową (5) z aplikatora. 10. Wyjąć regulator skoku iglicy (3) z aplikatora. 11. Oczyścić dokładnie wszystkie części wodą. UWAGA: Elektromagnesu ani złącza elektrycznego nie da się wyjąć. UWAGA: Regulator skoku iglicy nie podlega dalszemu rozmontowaniu. OSTROŻNIE: Nie uruchamiać aplikatora bez kleju, przy zbyt niskim ciśnieniu lub jeżeli dysza jest zatkana. Może dojść do przegrzania aplikatora i uszkodzenia cewki elektromagnesu Nordson Corporation
40 5 4 Konserwacja O623 Rys. 5 1 Rozmontowanie aplikatora LA Przyłącze węża 2 Nasadka ochronna 3 Regulator skoku iglicy 4 Obudowa 5 Sprężyna dociskowa 6 Iglica dyszy 7 O-ring 8 Gniazdo iglicy 9 Nakrętka tulejowa 10 Śruba mocująca 2013 Nordson Corporation
41 Konserwacja 5 5 Rozmontowanie aplikatora LA 825 RC UWAGA: Odłączyć zasilanie elektryczne. UWAGA: System i materiał są pod ciśnieniem. Odłączyć dopływ sprężonego powietrza! W przeciwnym razie istnieje ryzyko odniesienia obrażeń ciała. Zapoznać się z rysunkiem Przygotować pojemnik z wodą. 2. Dopilnować, aby miejsce pracy i narzędzia były czyste. UWAGA: Zanieczyszczenia mogą uszkodzić uszczelki i pasowania uszczelnień, powodując nieszczelności. 3. Ustawić pojemnik pod aplikatorem. 4. Odłączyć wąż klejowy od złącza kleju (1). Zamknąć wąż klejowy taśmą klejącą lub korkiem, aby uniemożliwić wypływanie kleju. 5. Odkręcić dwie śruby mocujące (9). 6. Odkręcić dyszę (8). 7. Wyjąć uszczelkę o-ring (7) z dyszy. 8. Wyjąć iglicę (6) i sprężynę dociskową (5) z aplikatora. 9. Wyjąć regulator skoku iglicy (3) z aplikatora. 10. Oczyścić dokładnie wszystkie części wodą. UWAGA: Elektromagnesu ani złącza elektrycznego nie da się wyjąć. UWAGA: Regulator skoku iglicy nie podlega dalszemu rozmontowaniu. OSTROŻNIE: Nie uruchamiać aplikatora bez kleju, przy zbyt niskim ciśnieniu lub jeżeli dysza jest zatkana. Może dojść do przegrzania aplikatora i uszkodzenia cewki elektromagnesu Nordson Corporation
