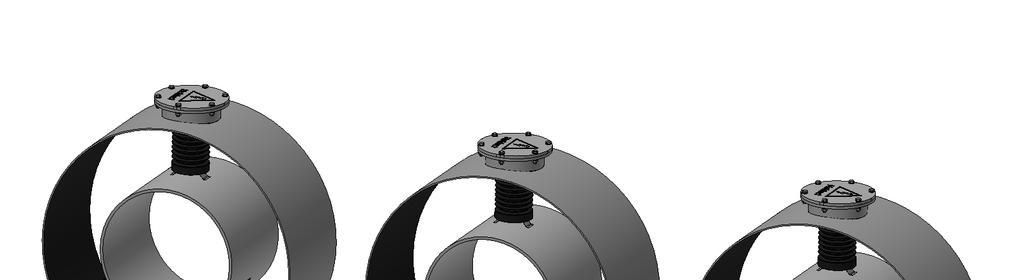

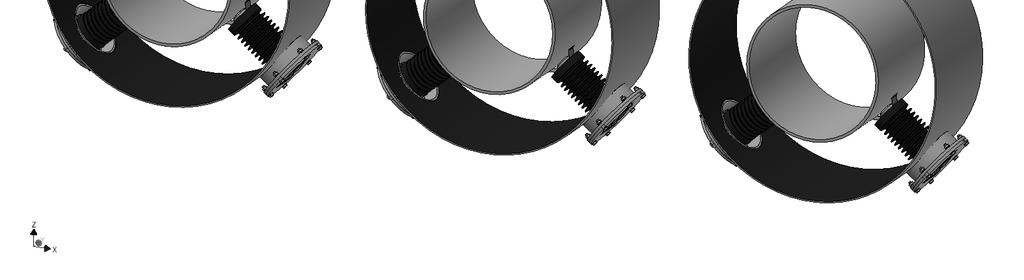

1 P OZNAN UNIVERSIT Y OF TECHNOLOGY ACADEMIC JOURNALS No 93 Electrical Egieerig 018 DOI /j Dariusz KUSIAK * ZNACZENIE WPŁYWU ODLEGŁOŚCI MIĘDZY PRZEWODAMI NA POLE MAGNETYCZNE TRÓJFAZOWEGO JEDNOBIEGUNOWEGO EKRANOWANEGO PŁASKIEGO TORU WIELKOPRĄDOWEGO W pracy pokazao jak a całkowite pole magetycze trójfazowego jedobieguowego płaskiego ekraowaego toru wielkoprądowego ma wpływ przesuięcie prodów. Przedstawioo wzory opisujące pole magetycze w obszarze ętrzym z uwzględieiem pola magetyczego oddziaływaia zwrotego idukowaych prądów wirowych. Uwzględioo przy tym, że pole magetycze jest wirującym polem eliptyczym. Opisu tego dokoao wzorami dla względych wartości pola i parametrów uwzględiających częstotliwość, koduktywość i wymiary poprzecze prodów. SŁOWA KLUCZOWE: pole magetycze, pród rurowy, ekra rurowy, tor wielkoprądowy. 1. WPROWADZENIE W rozwiązaiach osłoiętych torów wielkoprądowych bardzo często stosoway jest trójfazowy jedobieguowy tor wielkoprądowy w układzie płaskim [1-6] (rys. 1). Rys. 1. Trójfazowy płaski tor wielkoprądowy z izolowaymi fazami * Politechika Częstochowska

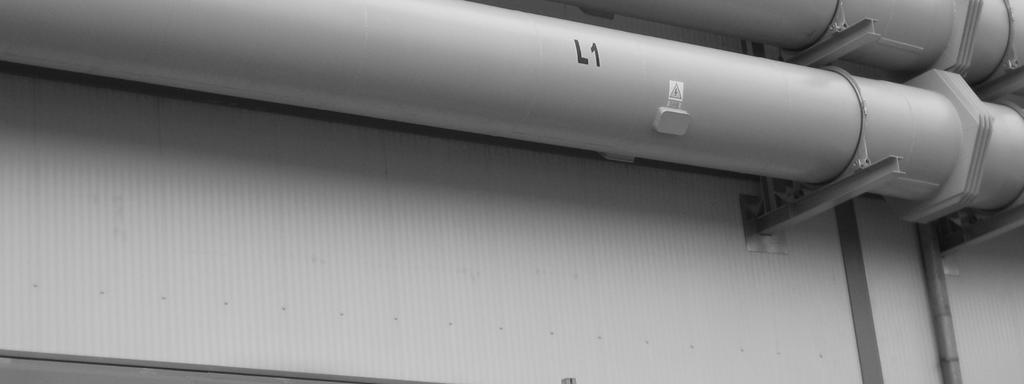

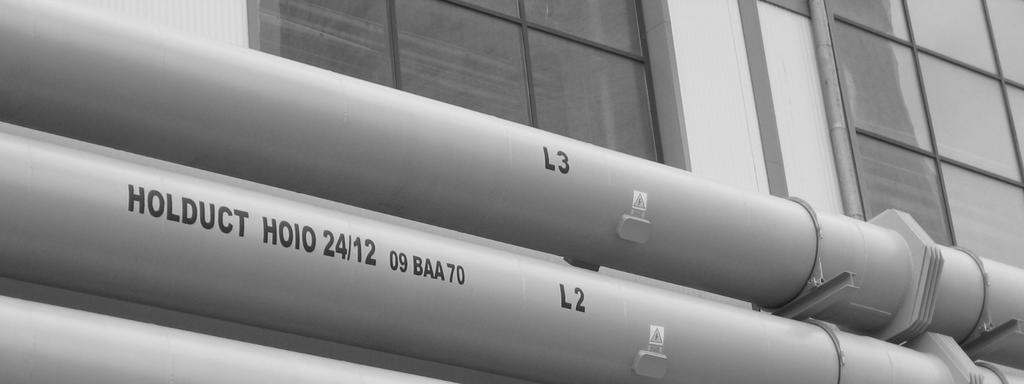

2 1 Dariusz Kusiak W osłoach torów wielkoprądowych idukują się sem wywołae przemieym polem magetyczym prądów w prodach fazowych. Jeśli osłoy te zwarte są między sobą lub uziemiae (rys. ), to pojawią się w ich tzw. prądy powrote [7-9]. Wartości tych prądów zależą od sposobów połączeia osło między sobą, od sposobów uziemieia oraz od parametrów elektryczych osłoiętego toru wielkoprądowego, tz. impedacji własych prodów fazowych i osło oraz impedacji wzajemych między prodami i osłoami [10]. e 1 L 1 L e e 3 I e1 I e L 3 I e3 Rys.. Trójfazowy płaski tor wielkoprądowy - osłoy zwarte między sobą i uziemioe a końcach W przypadku obszarów o ograiczoej przestrzei aziemej (rejoy lotisk, aglomeracje miejskie itp.) tory wielkoprądowe prowadzoe są w tuelach, zakopywae w ziemi lub prowadzoe wzdłuż budyków przemysłowych (rys. 3). Rys. 3. Trójfazowy jedobieguowy płaski osłoięty tor wielkoprądowy prowadzoy wzdłuż zakładu [11] O polu magetyczym takiego toru wielkoprądowego decydują prądy fazowe w prodach osłaiaych [1-13]. W artykule pokazao jak wygląda całkowite

3 Zaczeie wpływu odległości między prodami 13 pole magetycze w obszarze ętrzym jedobieguowego trójfazowego płaskiego toru wielkoprądowego, gdy zmieiaa będzie odległość d między osiami prodów (rys. 3). L 1 L L 3 H 1 H H 3 X(r,Θ,z) μ 0 r XY r XZ μ 0 e 1 I 1 e I e 3 I 3 μ 0 R 1 R 3 R R 4 d d Rys. 4. Trójfazowy jedobieguowy płaski osłoięty tor wielkoprądowy - przekrój poprzeczy. WPŁYW ODLEGŁOŚCI MIĘDZY PRZEWODAMI NA CAŁKOWITE POLE MAGNETYCZNE W OBSZARZE ZEWNĘTRZYM FAZY L 1 Całkowite pole magetycze w obszarze ętrzym pierwszego ekrau (rys. ) wyosi [13] H ( rθ, ) = H ( r) + H ( rθ, ) + H ( rθ, ) = (1) = 1r H 1r ( rθ, ) + 1Θ H 1Θ ( rθ, ) Zakładając symetryczą trójkę prądów fazowych, tz. I = exp[ j π ] I1 oraz I 3 = exp[j π ] I1 () 3 3 oraz wprowadzając względą odległość między prodami [14] d λ = 1 (3) R4 zmieą względą r ζ = (4) R 4

4 14 Dariusz Kusiak jak rówież β R R 3 = przy czym ( 0 β 1) (5) 4 R ωµγ α = R k = = R (6) δ oraz pole magetycze (1) odosząc do wielkości I1 H 0 = (7) π R4 to otrzymao składowe względe całkowitego pola magetyczego w obszarze ętrzym (dla r R4, czyli dla ζ 1) pierwszego ekrau w postaci astępujących wzorów: 1 ζ s c h1 r ( ζ, Θ) = A si Θ (8) ζ = 1 λ j αβ ζ ζ λ d c oraz 1 1 ζ s c h1 Θ ( ζ, Θ) = A + cos Θ (9) ζ ζ = 1 λ j αβ ζ ζ λc d c W powyższych wzorach wielkość zespoloa A = A exp[j φ ] (10) której moduł oraz argumet A = (11) φ = π + arctg ( ) 3 1 (1) 1+ Zespoloy współczyik propagacji fali elektromagetyczej w ośrodku dobrze prodzącym [1] Γ = j ωµγ = π ωµγ exp[j ] = k + j k = 4 j k (13) w którym współczyik tłumieia k = ωµγ 1 = δ (14) Wtedy też [15] d = I ( j α) K ( j αβ ) I ( j αβ ) K ( j αβ ) (15) oraz c

5 Zaczeie wpływu odległości między prodami 15 sc = β K ( j α) I 1( j αβ ) + I+ 1( j αβ ) + I 1( j α) K ( j αβ ) I ( j αβ ) K 1( j α) + K+ 1( j α) + j αβ I+ 1( j α) K 1( j αβ ) I 1( j αβ ) K 1( j α) (16) Argumety składowych tego pola są fukcjami zmieych ξ i Θ, a to ozacza, że pole to jest polem eliptyczym, której wartość dłuższej półosi elipsy wyraża się wzorem [16] h1 ( ζ, Θ) = h1 ( ζ, Θ) + h ( ζ, Θ) (17) Rozkład tej wielkości a powierzchi ętrzej pierwszego ekrau dla różych wartości parametru λ w fukcji kąta Θ przedstawioo [17] a rysuku 5. Ζ 1 Β 0.9 Λ 3 Λ 5 Λ 4 Α 10 Rys. 5. Rozkład względej wielkości modułu całkowitego pola magetyczego w obszarze ętrzym ekrau fazy L 1 płaskiego toru wielkoprądowego

6 16 Dariusz Kusiak 3. WPŁYW ODLEGŁOŚCI MIĘDZY PRZEWODAMI NA CAŁKOWITE POLE MAGNETYCZNE W OBSZARZE ZEWNĘTRZYM FAZY L Całkowite pole magetycze w obszarze ętrzym ekrau fazy L wyosi [4] 1 3 H ( rθ, ) = H ( r) + H ( rθ, ) + H ( rθ, ) = (18) = 1r H r ( rθ, ) + 1Θ H Θ ( rθ, ) Składowe względe całkowitego pola magetyczego w obszarze ętrzym (dla r R4, czyli dla ζ 1) ekrau fazy L otrzymao w postaci astępujących wzorów: 1 ζ s c hr ( ζ, Θ) = B si Θ (19) ζ = 1 λ j αβ ζ ζ λ d c oraz 1 1 ζ s c hθ ( ζ, Θ) = B + cos Θ (0) ζ ζ = 1 λ j αβ ζ ζ λc d c Wielkość zespoloa wyosi B = B exp[j ψ ] (1) której moduł B = ( 1) () oraz argumet 3 1 ( 1) 0 dla = k ψ = arctg = π (3) 1 + ( 1) dla = k + 1 Argumety składowej promieiowej i styczej pola są róże, a zatem w każdym pukcie badaego obszaru pole magetycze jest polem eliptyczym. Względą wielkość modułu tego pola, względą wartość dłuższej półosi elipsy pola, wyrażamy wzorem (17). Rozkład względej wielkości modułu całkowitego pola magetyczego a powierzchi ętrzej ekrau fazy L dla różych wartości parametru λ w fukcji kąta Θ przedstawioo a rysuku 6.

7 Zaczeie wpływu odległości między prodami 17 Ζ 1 Β 0.9 Λ 3 Λ 5 Λ 4 Α 10 Rys. 6. Rozkład względej wielkości modułu całkowitego pola magetyczego w obszarze ętrzym ekrau fazy L płaskiego toru wielkoprądowego 3. WPŁYW ODLEGŁOŚCI MIĘDZY PRZEWODAMI NA CAŁKOWITE POLE MAGNETYCZNE W OBSZARZE ZEWNĘTRZYM FAZY L 3 Całkowite pole magetycze w obszarze ętrzym produ fazy L 3 wyosi [7] H ( rθ, ) = H ( r) + H ( rθ, ) + H ( rθ, ) = (4) = 1r H 3r ( rθ, ) + 1Θ H 3Θ ( rθ, ) Składowe względe całkowitego pola magetyczego w obszarze etrzym (dla r R4, czyli dla ζ 1) ekrau fazy L 3 otrzymao w postaci astępujących wzorów: 1 ζ s c h3r ( ζ, Θ) = C si Θ (5) ζ = 1 λc j αβ ζ ζ λc d c oraz

8 18 Dariusz Kusiak 1 1 ζ s c h3 Θ ( ζ, Θ) = C + cos Θ (6) ζ ζ = 1 λc j αβ ζ ζ λc d c Wielkość zespoloa C = C exp[j ϑ ] (7) której moduł C = (8) oraz argumet 3( 1 ) π arctg dla = k 1+ ϑ = (9) 3( 1 ) arctg dla k 1 = 1+ Rozkład względej wielkości modułu całkowitego pola magetyczego a powierzchi ętrzej ekrau fazy L 3 dla różych wartości parametru λ w fukcji kąta Θ przedstawioo a rysuku 7. Λ 3 Ζ 1 Β 0.9 Λ 4 Λ 5 Α 10 Rys. 7. Rozkład względych wartości modułu całkowitego pola magetyczego w obszarze ętrzym ekrau fazy L 3 płaskiego toru wielkoprądowego

9 Zaczeie wpływu odległości między prodami WNIOSKI Z przedstawioych wyżej rozkładów całkowitego pola magetyczego w trójfazowym jedobieguowym płaskim osłoiętym torze wielkoprądowym oraz aalizy otrzymaych wzorów i obliczeń umeryczych wyika, że w miarę wzrostu odległości λ między prodami pole magetycze staje się coraz bardziej ierówomiere (rys 5, 6 i 7). Wzajema kofiguracja geometrycza między prodami silie wpływa a całkowite pole magetycze w tego typu torach wielkoprądowych. Należy przy tym zauważyć, że w mimo symetryczości prądów i układu zmiay pola magetyczego ie są symetrycze. Ogólie moża stwierdzić, że zmiaa odległości d trójfazowego jedobieguowego płaskiego toru wielkoprądowego zmieia rozkład pola magetyczego w otoczeiu ętrzym ekaru. LITERATURA [1] Bedarek K., Nawrowski R., Tomcski A., Trójfazowe tory wielkoprądowe złożoe z prodów rurowych w idywidualych osłoach, Przegląd Elektrotechiczy, 01/008, str [] Nawrowski R., Tory wielkoprądowe izolowae powietrzem lub SF 6. Wyd. Pol. Pozańskiej, Pozań [3] Piątek Z., Kusiak D., Szczegieliak T., Pole magetycze ekraowaego trójfazowego symetryczego toru wielkoprądowego, Wiadomości Elektrotechicze, R. 77, Nr 3, s.11-13, 009. [4] Piątek Z., Szczegieliak T., Kusiak D., Pole magetycze trójfazowego szyoprodu ekraowaego, Zeszyty Naukowe Politechiki Łódzkiej. Elektryka r 1198, z.16, s , 015. [5] Bedarek K., Nawrowski R., Tomcski A., Aaliza rozkładu pola elektryczego w optymalizacji trójfazowych torów wielkoprądowych pracujących w układzie płaskim. Przegląd Elektrotechiczy, ISSSN , R. 8, Nr 1, 006, ss [6] Koch H., Gas-Isulated Trasmissio Lies, Joh Wiley&Sos, 01. [7] Piątek Z., Kusiak D., Szczegieliak T., Pole magetycze trójfazowego płaskiego toru wielkoprądowego, Prace Naukowe Politechiki Śląskiej r 1815, Elektryka z.1(09), s , 009. [8] Jajczyk J., Use of Persoal Computers with Multi-core Processors for Optimisatio Usig the Geetic Algorithm Method, Proceedigs of Computatioal Problems of Electrical Egieerig (CPEE 016) 14-17th, September, 016, Sadomierz Polad. IEEEXplore Electroic ISBN: , Prit o Demad(PoD) ISBN: , DOI: /CPEE [9] Piątek Z., Kusiak D., Szczegieliak T., Ifluece of the scree o the magetic field of the flat three phase high curret busduct. Przegląd Elektrotechiczy, R. 86, Nr 1/010, ss
