Wykład VII Splot i bliskie pole
|
|
- Sylwester Nowak
- 4 lat temu
- Przeglądów:
Transkrypt
1 Wykład VII Splot i bliskie pole
2 Splot funkcji f i h
3 x? Splot x f x g x f h x d
4 1 1 0
5 Twierdzenie o splocie
6
7 Twierdzenie o splocie
8 Twierdzenie o uszeregowaniu Amplitudę zespoloną obrazu dyfrakcyjnego w dalekim polu, przedmiotu złożonego z układu elementarnych elementów można przedstawić jako iloczyn amplitudy zespolonej reprezentującej obraz interferencyjny funkcji lokalizacji tych elementów oraz amplitudy zespolonej reprezentującej obraz dyfrakcyjny pojedynczego elementarnego elementu
9 Najważniejszy przykład
10 Nieograniczona siatka harmoniczna
11 Widmo siatki harmonicznej
12 Obraz siatki w mikroskopie
13 Ograniczona siatka harmoniczna
14 Całka po x Całka po y Całka po y
15

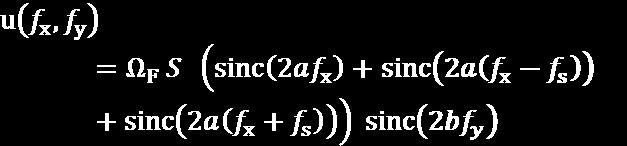

16 f xs =3; 2a=2mm f xs =3; 2a=2mm (wykres niebieski) oraz 2a=8mm (wykres różowy).
17 f xs =3, a=4mm, b=2mm
18
19 Ogólnie wych wych x y u x, y x, y exp 2 i xf yf dxdy f f f f U,, x y F x y wych f f F x y U, u, x y wych f, f F x, y F x y
20 W przybliżeniu dalekiego pola obraz dyfrakcyjny przedmiotu ograniczonego przesłoną jest splotem obrazu dyfrakcyjnego przedmiotu nieograniczonego i obrazu dyfrakcyjnego przesłony
21 Obrazy dyfrakcyjne trzech różnych przesłon
22 Kwestie rozdzielczości raz jeszcze
23 Obraz siatki w mikroskopie
24 Nieograniczona siatka binarna może zostać rozłożona na sumę harmonik (opisana przez szereg Fouriera)
25 Odtwarzanie siatki binarnej z sumy kolejnych harmonik
26
27
28
29
30 Obiektyw immersyjny
31
32 Puste powiększenie Powiększenie mikroskopu jest cechą wtórną w stosunku do jego rozdzielczości.
33 Szereg Fouriera Okresową funkcję f możemy przedstawić w postaci szeregu f x = A A ncos nkx n=1 + B n sin nkx n=1 nazywanego szeregiem Fouriera
34 f x = A A ncos nkx n=1 + B n sin nkx n=1 λ 2 x 0 +λ A 0 = 2 λ f x dx = 2 λ f x dx λ 2 x 0 λ 2 x o +λ A n = 2 λ f x cos nkx dx = 2 λ f x cos nkx dx λ 2 x 0 λ 2 x 0 +λ B n = 2 λ f x sin nkx dx = 2 λ f x sin nkx dx λ 2 x 0
35 Zobaczmy, na prostym przykładzie, jak działają szeregi Fouriera. f x = Π x 2a 1 2
36 Współczynniki B n szukanego rozkładu są równe zeru gdyż funkcja jest symetryczna. Rozkład fourierowski funkcji f(x) realizuje się poprzez parzyste funkcje cosinus, przy których stoją współczynniki A n.
37
38
39 Widmo
40 W bliskim polu
41
42
43 dy dx y y x x z i k y x z i k y x P o o o o pad o exp 2 exp, u u y x z k o 1 2 exp 2 2 y x z k i o
44
45 Postać splotowa Splot funkcji f i h
46 Twierdzenie o splocie
47
48 Przykłady
49 Półpłaszczyzna
50 Sinus Fresnela (całkowy) Cosinus Fresnela (całkowy)
51 t x = 2 λz o x x o dt x = 2 λz o dx t y = 2 λz o y y o dt y = 2 λz o dy t 0y = 2 λz o y = 0 y o = y o 2 λz o
52
53 Wykres natężenia wzdłuż osi y dla światła czerwonego o długości fali 633nm. Odległość półpłaszczyzny od ekranu wynosi z o =300mm.
54

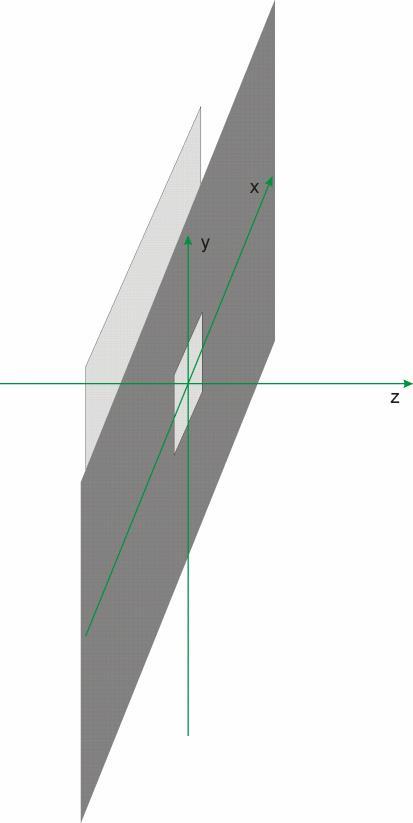

55 Szczelina
56
57 y o Rozmiar otworu x=2mm, y=1mm, odległość ekran otwór z=50mm, światło o długości =633nm
58 Przekrój przez obraz otworu prostokątnego dla dwóch rozmiarów szczeliny w kierunku osi y: y=1mm (niebieski) y=2mm (różowy). Odległość otwór ekran wynosi w przypadku (a) z=100m a w przypadku (b) z=5000mm. Zwróć uwagę na położenie pierwszych minimów.
59 Rozmiar otworu x=2mm, y=1mm: (a) z=150mm (niebieski) i z=222m (różowy), a w przypadku (b) z=1500mm (niebieski) i z=3000mm (różowy).
60 Całki Fresnela
61 Nomogram
62 t 0y = 2 λz o y = 0 y o = y o 2 λz o
63
64 Soczewka cienka
65
66 Funkcja transmitancji soczewki

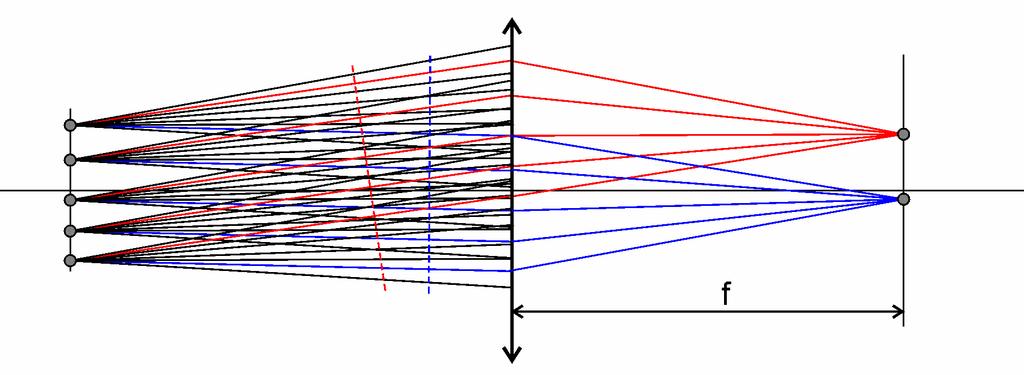

67 Płaszczyzna Fourierowska
68
69
70 Dyfraktometr
71
72
73

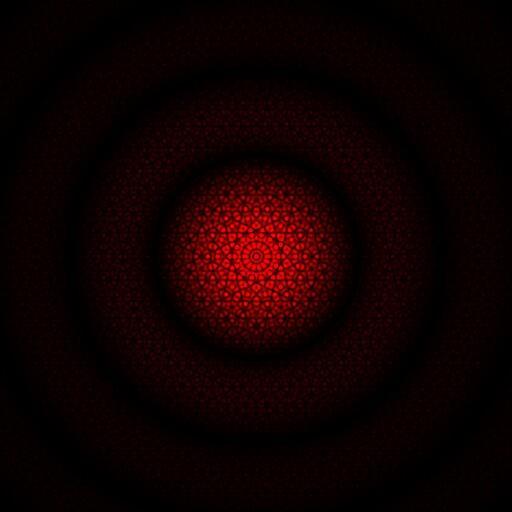

74 Siedem kropek
75 Trójkąt Sierpińskiego
76 Układ do filtracji układ 4f
77 Lena
78 Usuwanie rastra
79 Kontrast fazowy
80 Neuron uwidoczniony dzięki technice barwienia opracowanej przez Camillo Golgiego (1873r)
81 Funkcja przenoszenia przedmiotu fazowego i jej pierwszorzędowe rozwinięcie w szereg Płaska fala po przejściu przez przedmiot Obraz fourierowski
82 Filtr Funkcja transmitancji filtru fazowego Znak plus dodatni kontrast Znak minus ujemny kontrast Fala po przejściu przez filtr fazowy Wyrażamy ją w zmiennych x F, y F
83 Druga soczewka Transformacja przez drugą soczewkę Wyrażamy ją w zmiennych x F, y F W mikroskopie z kontrastem fazowym, amplituda obrazu jest proporcjonalna do modulacji fazy przez przedmiot fazowy.
84
85 A comparison of living cells in culture imaged in both brightfield and phase contrast illumination. The cells are human glial brain tissue grown in monolayer culture bathed with a nutrient medium containing amino acids, vitamins, mineral salts, and fetal calf serum. In brightfield illumination (Figure 2(a)), the cells appear semi-transparent with only highly refractive regions, such as the membrane, nucleus, and unattached cells (rounded or spherical), being visible. When observed using phase contrast optical accessories, the same field of view reveals significantly more structural detail (Figure 2(b)). Cellular attachments become discernable, as does much of the internal structure. In addition, the contrast range is dramatically improved.
86 Obraz Gram-dodatnich bakterii Staphylococcus aureus ATCC (fioletowe) i Gramujemnych bakterii Escherichia coli ATCC (czerwone), przy powiększeniu x1000
87 Wymagania Twierdzenie o splocie Twierdzenie o uszeregowaniu Siatka harmoniczna, widmo Wpływ apertury na widmo przedmiotu Apertura numeryczna i jej znaczenie Dyfraktometr Filtracja optyczna Kontrast fazowy
88 Przykładowe zadanie O rozdzielczości klasycznego mikroskopu optycznego decyduje a) długość fali świetlnej; b) powiększenie geometryczne; c) apertura numeryczna obiektywu; d) krok przesuwu stolika mikroskopowego
