1 Wstęp do Optyki i Fizyki Materii Skondensowanej Część I: Optyka, wykład 8 wykład: Piotr Fita pokazy: Andrzej Wysmołek ćwiczenia: Anna Grochola, Barbara Piętka Wydział Fizyki Uniwersytet Warszawski 2014/15

2 Plan 1 Ultrakrótkie impulsy laserowe 2

3 Synchronizacja modów Wiele modów wzbudzonych w zgodnej fazie Natężenie światła w postaci ciagu impulsów [

4 Mechanizm synchronizacji modów Soczewka kerrowska Poprzeczny rozkład natężenia światła w wiazce laserowej: I(r) = I 0 e 2r2 w 2 Zależność współczynnika załamania od natężenia światła: n(i) = n 0 + n 2 I n(r) = n 0 + n 2 I 0 e 2r2 w 2 Droga optyczna w ośrodku o grubości d: s = n(r) d Wiazka propaguje się w indukowanej światłem soczewce skupiajacej

natężenia światła: n(i) = n 0 + n 2 I n(r) = n 0 + n 2 I 0 e 2r2 w 2 Droga optyczna w

5 Kerrowska synchronizacja modów Natężenie światła w impulsach jest rzędy wielkości większe niż w pracy ciagłej Soczewka kerrowska działa tylko w pracy impulsowej Straty na aperturze sa mniejsze w pracy impulsowej

ciagłej Soczewka kerrowska działa tylko w pracy

6 Lasery z synchronizacja modów Laser szafirowy Impuls gaussowski o czasie trwania fs E(t) = E 0 e t2 2 t 2 e iω 0t I(t) = I 0 e t2 t 2

7 Własności impulsów femtosekundowych z lasera szafirowego Widmo impulsu: Ĩ(ω) = Ĩ0e (ω ω 0 ) 2 ω 2 ω = 1 t Częstość repetycji 100 Mhz 1 GHz Moc w impulsie P imp a moc średnia P sr : P imp = T t P sr Dla T = 10 ns, t = 10 fs, P sr = 1 W: P imp = 1MW

repetycji 100 Mhz 1 GHz Moc w impulsie P imp a moc średnia P

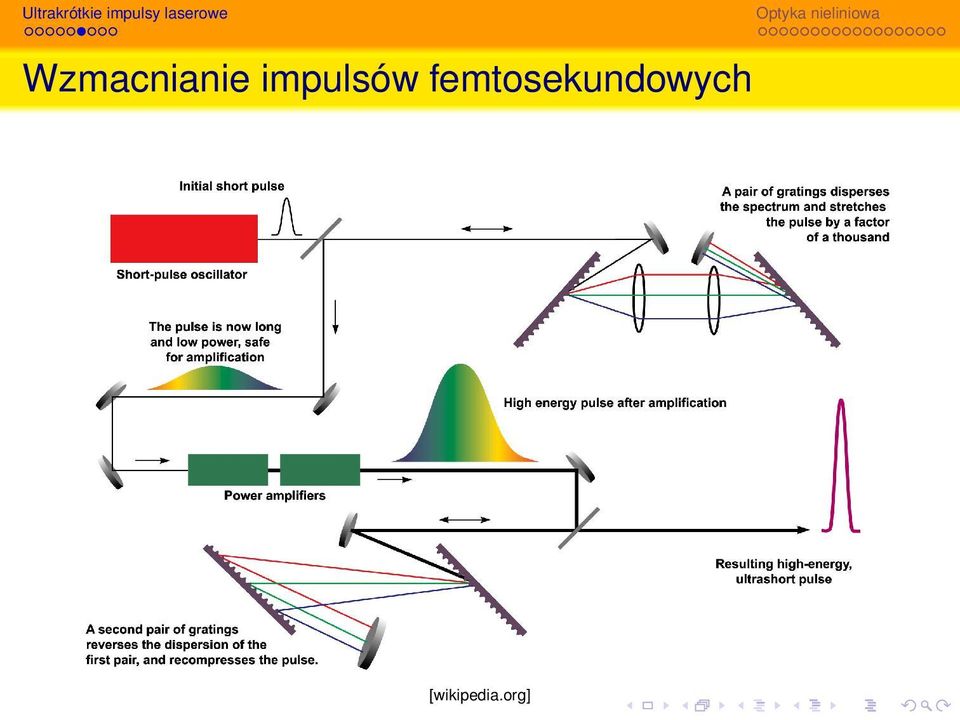

8 Wzmacnianie impulsów femtosekundowych [wikipedia.org]

9 Parametry impulsów ze wzmacniacza Wzmaniacz Coherent Legend Elite Duo (pok. 211): t = 50 fs, T = 0.2 ms, P sr = 10 W Moc szczytowa P imp = 40 GW Natężenie światła po zogniskowaniu do plamki o promieniu r = 10µm: I imp = P imp πr W m 2 Natężenia pola elektrycznego w ognisku: E 0 = 2I imp ɛ 0 c = V m Natężenie pola elektrycznego w atomie wodoru: E H = e 1 4πɛ 0 a0 2 = V m

promieniu r = 10µm: I imp = P imp πr 2 1.

10 W ognisku wiazki wzmacniacza

11 W ognisku wiazki wzmacniacza

12 Nieliniowa polaryzacja oscylator harmoniczny oscylator anharmoniczny F(x) = kx F (x) = k(x + a 2 x 2 + a 3 x ) Polaryzacja ośrodka pod wpływem elektrycznego: ) P = ɛ 0 (χe + χ (2) E 2 + χ (3) E = P 1 + P NL χ (m) podatność nieliniowa m-tego rzędu P NL polaryzacja nieliniowa

..) Polaryzacja ośrodka pod wpływem elektrycznego: ) P = ɛ 0 (χe + χ

13 Generacja drugiej harmonicznej Fala płaska o częstości ω 0 E(t) = E 0 cos ω 0 t = E 0 2 Polaryzacja nieliniowa drugiego rzędu ( e iω 0 t + e iω 0t ) P NL = ɛ 0 χ (2) E(t) 2 = ɛ 0 χ (2) E ( e 2iω 0 t + e 2iω 0t + 2 ) = = ɛ 0 χ (2) E (cos 2ω 0t + 1) Polaryzacja nieliniowa oscyluje z częstościa 2ω 0 emisja fali E-M o podwojonej częstości ω ośrodek nieliniowy ω 2ω

(2) E 2 0 4 ( e 2iω 0 t + e 2iω 0t + 2 ) = = ɛ 0 χ (2) E 0 2 2 (cos 2ω 0t + 1) Polaryzacja

14 Generacja drugiej harmonicznej Pierwsza obserwacja drugiej harmonicznej: [P. Franken et al., Phys. Rev. Lett. 7, (1961)]

15 Generacja drugiej harmonicznej Wi azka za kryształem nieliniowym rozszczepiona w siatce dyfrakcyjnej

16 Wskaźnik laserowy [wikipedia.org]

17 Generacja sumy i różnicy częstości Na ośrodek padaja dwie fale: E 1 (t) = E 0 cos ω 1 t = E 0 2 E 2 (t) = E 0 cos ω 2 t = E 0 2 Polaryzacja nieliniowa drugiego rzędu: ( e iω 1 t + e iω 1t ) ( e iω 2 t + e iω 2t ) P NL = ɛ 0 χ (2) (E 1 (t) + E 2 (t)) 2 = = ɛ 0 χ (2) E [2 + cos 2ω 1t + cos 2ω 2 t (cos(ω 1 + ω 2 )t + cos(ω 1 ω 2 )t)]

t + e iω 1t ) ( e iω 2 t + e iω 2t ) P NL = ɛ 0 χ (2) (E 1 (t) + E 2 (t)) 2 =.

18 Dopasowanie fazowe na przykładzie generacji drugiej harmonicznej Jeśli n(ω) = n(2ω), to λ 2ω = 1 2 λ ω zgodne fazy Proces generacji zachodzi wydajnie, bo przyczynki wygenerowane w różnych miejscach kryształu dodaja się w fazie (idealne dopasowanie fazowe)

Proces generacji zachodzi wydajnie, bo przyczynki wygenerowane

19 Dopasowanie fazowe brak dopasowania Zazwyczaj n(ω) < n(2ω), czyli λ 2ω < 1 2 λ ω niezgodne fazy Proces generacji zachodzi z mała wydajnościa, bo przyczynki wygenerowane w różnych miejscach kryształu znosza się (niedopasowanie fazowe)

generacji zachodzi z mała wydajnościa, bo przyczynki

20 Dopasowanie fazowe w ośrodkach dwójłomnych Konieczne jest zapewnienie dopasowania fazowego, n(ω) = n(2ω) W krysztale: promień zwyczajny polaryzacja do osi optycznej n = n o stałe promień nadzwyczajny polaryzacja do osi kryształu n zależy od kata θ pomiędzy kierunkiem wiazki a osia kryształu: n o n e n (θ) = no 2 sin 2 θ + ne 2 cos 2 θ n pomiędzy n o a n e Dla odpowiedniego θ n (ω) = n (2ω)

nadzwyczajny polaryzacja do osi kryształu n zależy od kata θ pomiędzy kierunkiem wiazki a osia

21 Dopasowanie fazowe jako zasada zachowania pędu Pęd fotonu p = k Dla fotonu fundamentalnego k ω = n ω ω c Dla fotonu drugiej harmonicznej k 2ω = n 2ω 2ω c W warunkach dopasowania fazowego n 2ω = n ω : (geometria współliniowa) k 2ω = k ω + k ω (zasada zachowania pędu) hω 2hω k ω k ω hω k 2ω

22 Procesy parametryczne Parametryczna downkowersja Z jednego fotonu powstaja dwa o mniejszej energii kryształ nieliniowy ω 1 +ω 2 ω 2 ω 1 h(ω 1 +ω 2 ) hω 1 k ω1 k ω2 hω 2 k ω1 +ω 2

23 Wzmacniacz parametryczny kryształ nieliniowy wiązka pompująca wiązka sygnałowa wiązka jałowa Szerokie pasmo wzmocnienia umożliwia wzmacnianie (generację) impulsów ultrakrótkich oraz budowę układów przestrajalnych

24 Procesy wyższego rzędu Generacja światła białego W 3 mm płytce szklanej, z wiazki impulsów 800 nm ze wzmacniacza szafirowego Sposób na otrzymanie impulsów o bardzo szerokim widmie

25 Generacja światła białego w światłowodach Natężenie światła wprost z lasera jest zbyt małe, by wygenerować światło białe w cienkiej płytce, ale możliwa jest generacja w światłowodach fotonicznych

26 Komercyjne źródła światła białego Fianium Źródło światła białego w zakresie nm o własnościach wiazki laserowej (spójność, kolimacja) [ [

27 Absorpcja dwufotonowa Możliwe jest wzbudzenie atomu (czasteczki) przez jednoczesna absorpcję dwóch fotonów Prawdopodobieństwo absorpcji dwufotonowej jest proporcjonalne do kwadratu natężenia światła wzbudzenie zachodzi tylko w ognisku wiazki [ [

28 Mikroskop dwufotonowy Umożliwia obserwację obrazu z rozdzielczościa wyższa niż mikroskop jednofotonowy i bez tła pochodzacego z fluorescencji próbki poza płaszczyzna ostrości laser femtosekundowy lustro skanujące Zwierciadło dichroiczne detektor obiektyw Płaszczyzna ostrości [wikipedia.org]

29 Obrazy z mikroskopu dwufotonowego [
