1 Zasilacz laboratoryjny liniowy PS 1440 Instrukcja obsługi Nr produktu: Wersja 06/09

2

3 Opis działania Zasilacz laboratoryjny działa za pomocą wysoce wydajnej i stałej technologii liniowej. Wyjście prądu stałego jest elektrycznie izolowane i wyposażone w izolację ochronną głównego napięcia. Drugie podłączenie prądu stałego podłączane jest przez dwukolorowe gniazda śrub złącza. Poprzez wyświetlacz prądu i napięcia wskazywany jest aktualny stan zasilacza. Liczne mechanizmy ochronne, np. ochrona przed przeciążeniem, ograniczenie natężenia prądu, ochrona przed przegrzaniem, itd., zostały wbudowane w celu zapewnienia bezpiecznego i niezawodnego działania. Chłodzenie zasilacza jest zapewnione przez zintegrowane wentylatory. Istotne jest zapewnienie odpowiedniej cyrkulacji powietrza w trakcie użytkowania. Zasilacz umożliwia płynną regulację napięcia i natężenia prądu wyjściowego. Uruchomienie Zasilacz laboratoryjny nie jest ładowarką. Aby naładować baterie należy używać odpowiednich ładowarek z odcięciem ładującego prądu. Podczas dłuższego okresu działania przy nominalnym obciążeniu powierzchnia obudowy może ulec nagrzaniu. Ostrzeżenie! Bardzo gorące! Niebezpieczeństwo poparzeń! Należy zatem zapewnić urządzeniu odpowiednią wentylację i nigdy nie używać go częściowo lub całkowicie przykrytego, aby uniknąć jakichkolwiek uszkodzeń. Podłączając do zasilacza jakiekolwiek urządzenie peryferyjne należy upewnić się, że nie jest ono włączone. Nieprzestrzeganie tej zasady może spowodować pojawienie się iskier podczas podłączania do urządzenia zasilającego, co z kolei może prowadzić do uszkodzenia gniazd połączeniowych lub innych elementów urządzenia. Jeśli zasilacz nie jest używany, należy odłączyć go z sieci. Podłączanie kabla zasilania Podłączyć dołączony kabel uziemienia do gniazda instalacji urządzenia o niskim poborze mocy (17) na zasilaczu. Należy upewnić się, że został wpięty prawidłowo. Podłączyć kabel zasilania do wyposażonego w bezpiecznik gniazda sieciowego z uziemieniem ochronnym.

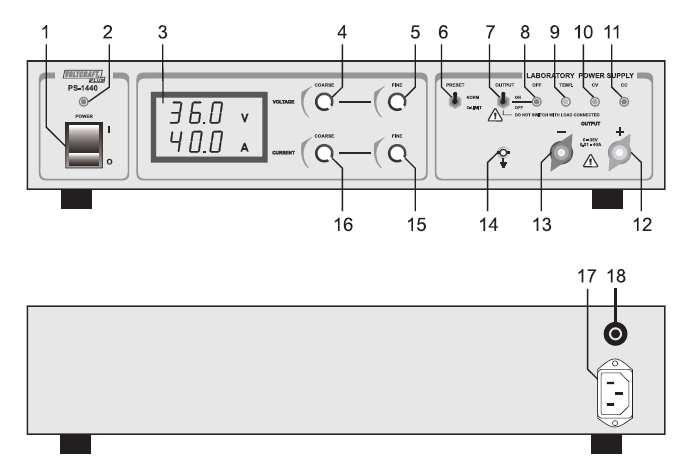

4 Ustawianie napięcia wyjściowego Upewnić się, że wyjście prądu stałego jest wyłączone (przełącznik nr 7 w pozycji 'OFF') Włączyć zasilanie sieciowe na przełączniku zasilania (1). Wyświetlacz działania (2) zaświeci się i na wyświetlaczu pojawi się wyświetlacz prądu i napięcia. Za pomocą dwóch obrotowych regulatorów :VOLTAGE COARSE oraz VOLTAGE FINE może zostać ustawione napięcie wyjściowe. COARSE (4) Regulacja kompensacji do szybkiej zmiany napięcia FINE (5) Regulacja dokładna dla dokładnego wyboru napięcia W trybie normalnym urządzenie działa w trybie ograniczania napięcia. Oznacza to, że urządzenie zasilające ogranicza napięcie wyjściowe do ustawionej wartości. To działanie jest wskazywane za pomocą zielonego statusu wyświetlacza CV (10). Ustawianie prądu wyjściowego Ustawianie prądu wyjściowego jest mechanizmem ochronnym, który ma na celu ochronę urządzeń oraz linii połączeniowych. Prąd wyjściowy może zostać ustawiony za pomocą zdezaktywowanego wyjścia prądu stałego lub poprzez otwarte terminale. Klasyczne 'spięcia' nie są wymagane w procesie programowania. Upewnić się, że wyjście prądu stałego jest wyłączone (przełącznik nr 7 w pozycji OFF ) Włączyć zasilanie sieciowe na przełączniku zasilania (1). Wyświetlacz działania (2) zaświeci się i na wyświetlaczu pojawi się wyświetlacz prądu i napięcia. Nacisnąć przycisk PRESET (6) w pozycji C-LIMIT i przytrzymać podczas ustawiania. Wyświetlacz przełączy wyświetlacz zasilania/mocy A do trybu podglądu. Za pomocą dwóch obrotowych regulatorów CURRENT COARSE i CURRENT FINE może zostać ustawione maksymalne natężenie prądu (ograniczenie natężenia). COARSE (16) Regulacja kompensacji do szybkiego ustawienia prądu. FINE (15) Regulacja dokładna dla dokładnego ustawiania prądu. Należy zwolnić przycisk PRESET (6) po wybraniu ustawień. Wyświetlacz pokaże rzeczywisty prąd/rzeczywiste natężenie prądu (z wyjściem 0.0 wyłączonym) Jeśli w trakcie użytkowania ustawione parametry prądu zostaną osiągnięte, zasilanie przełączy się do trybu ograniczania natężenia prądu i zredukuje wartość napięcia. To działanie zostanie wskazane za pomocą czerwonego statusu wyświetlacza CC (11).

5 Włączanie i wyłączanie wyjścia prądu stałego Wyjście prądu stałego może zostać włączone i wyłączone tylko w warunkach bez obciążenia. Włączenie pod obciążeniem może powodować uszkodzenie zasilania. Wyjście prądu stałego jest włączane i wyłączane za pomocą przycisku OUTPUT (7). To pozwala na pracę na wyjściu prądu stałego bez potrzeby wyłączania samego zasilacza. Przełącznik pozostaje w odpowiedniej pozycji. ON Wyjście prądu stałego jest aktywne OFF Wyjście prądu stałego nie jest aktywne. Nieaktywne wyjście jest sygnalizowane za pomocą czerwonej diody OFF (8). Przed każdym ustawianiem napięcia należy wyłączyć wyjście prądu stałego. Podłączanie urządzenia Podczas podłączania urządzeń do zasilacza należy upewnić się, że są one wyłączone. Maksymalne zużycie natężenia prądu przez dane urządzenie nie może przekraczać 40 A. Do podłączenia szeregowego kilku zasilaczy mogą być stosowane jedynie izolowane akcesoria, gdyż kontakt z powstałym w ten sposób napięciem (> 70 VDC) może być śmiertelny. Unikać używania nieizolowanych metalowych kabli lub połączeń. Od natężenia prądu o wysokości 20 A musi być stosowane połączenie poprzez gniazda śrub - nie może być w tym przypadku stosowane gniazdo 4 milimetrowe. Należy zawsze używać kabla o średnicy wystarczającej dla wymaganego natężenia prądu. Włączyć zasilanie sieciowe na przełączniku zasilania (1). Wyświetlacz działania (2) zaświeci się i pojawi się na nim wyświetlacz natężenia prądu i napięcia. Należy upewnić się, że urządzenie peryferyjne i wyjście prądu stałego są wyłączone (świeci się wyświetlacz OFF (8) ) Ustawić parametry zgodnie ze specyfikacjami. Ponownie sprawdzić, czy napięcie wyjściowe zostało prawidłowo ustawione. Połączyć biegun dodatni urządzenia to końcówki czerwonego połączenia + (12) oraz biegun ujemny (-) urządzenia co końcówki czarnego połączenia - (13). Aktywować przepływ napięcia na przełączniku OUTPUT (7). Wyświetlacz (8) dla aktywnego wyjścia wyłączy się. Teraz można włączyć urządzenie peryferyjne. Rzeczywisty pobór prądu podłączonego urządzenia zostanie wyświetlony na wyświetlaczu A

6 zasilania. przejścia. Należy regularnie upewniać się że połączenie urządzenia z zasilaczem jest dobrze dopasowane, ponieważ połączenia mogą się przegrzewać w razie zwiększonych oporów Montaż urządzenia w ramie Zasilacz laboratoryjny może być używany jako urządzenie autonomiczne, lub też być zamocowany w ramie służącej do montażu 19-calowych modułów. Do montażu należy używać jedynie dostarczonych śrub. Złe lub za długie śruby mogą wejść w niebezpieczny kontakt z wewnętrznymi częściami urządzenia. Nie wykonywać dodatkowych otworów lub dziur w obudowie. Otwory służące do montażu są już ulokowane na urządzeniu. Zamocować urządzenie do ramy z lewej i prawej strony, i upewnić się, że zostało ono odpowiednio przykręcone.
