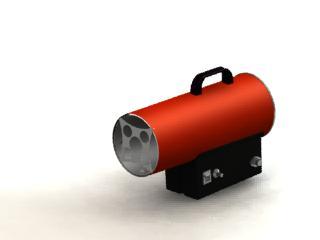

1 Instrukcja obsługi Nagrzewnica gazowa BAO-15, BAO-50

2 Przed uruchomieniem urządzenia zapoznaj się dokładnie z instrukcją obsługi! Zasady bezpieczeństwa 1. Nigdy nie używaj nagrzewnicy w pobliżu łatwopalnych materiałów. 2. Używaj urządzenia tylko w dobrze wentylowanych pomieszczeniach. Jeśli pomieszczenie nie jest dobrze wentylowane może dojść do zatrucia tlenkiem węgla. 3. Nie używaj nagrzewnicy w miejscach gdzie występują łatwopalne pyły (np. wióry drewna, opiłki metalu). 4. Otwory wlotowe nigdy nie mogą być zablokowane. 5. Nigdy nie modyfikuj urządzenia. 6. Nie wystawiaj nagrzewnicy na opady deszczu lub śniegu. 7. Nie używaj nagrzewnicy w miejscach o dużej wilgotności. 8. Nagrzewnica powinna być oddalona od innych przedmiotów o min. 2,5m. 9. Upewnij się że parametry sieci zasilającej odpowiadają danym podanym na tabliczce znamionowej urządzenia. 10. Butlę z gazem należy umieścić z tyłu nagrzewnicy. Nigdy nie wolno umieszczać butli z gazem z przodu urządzenia! 2

3 Budowa 1. Przewód zasilający 2. Osłona wlotu powietrza 3. Pokrętło regulacji spalania gazu 4. Podstawa nagrzewnicy 5. Przycisk zabezpieczający przed zanikiem płomienia 6. Przyłącze gazu 7. Zaślepką przyłącza 8. Przycisk iskrownika 9. Włącznik zasilania 10. Uchwyt 11. Obudowa 12. Osłona wylotu gorącego powietrza Wymiary 3

4 Dane techniczne Ciśnienie Zasilanie Moc silnika gazu elektrycznego zasilającego Maksymalne zużycie gazu Maksymalny wydatek ciepła Wydatek ciepłego powietrza BAO bar 230V 50Hz BAO-50 1,5bar 230V 50Hz 25W 1.11 kg/h 15KW 300m 3 /h 105W 4,29kg/h 50kW 1500m 3 /h Użytkowanie 1. Przygotuj odpowiednią butlę z gazem. Ciśnienie na wyjściu z butli powinno wynosić 1,5bar. Połącz butlę z gazem do węża (koniec z reduktorem ciśnienia) nagrzewnicy i dokręć śrubę na wężu tak aby gaz nie ulatniał się (rys.1). 2. Ustaw nagrzewnicę na stabilnym podłożu, i połącz ja za pomocą węża z butlą. Dokręć śrubę węża tak by gaz nie ulatniał się (rys. 2). 3. Odkręć zawór gazu i wciśnij guzik na reduktorze ciśnienia aby wypełnić przewód gazem (rys. 3 i 4). Sprawdź czy gaz nie ulatnia się na połączeniach. 4. Ustaw pokrętło wielkości płomienia w pozycji maksimum. 5. Upewnij się, że włącznik zasilania znajduje się w pozycji OFF (0) I podłącz kabel zasilający do gniazdka. Ustaw przełącznik zasilania w pozycji ON (1) (rys. 5). 6. Kiedy wiatrak zacznie się stabilnie obracać wciśnij prawą ręką aluminiowy przycisk zabezpieczający przez około 10s., po czym lewą ręką wciśnij przycisk iskrownika (rys. 6). Gdy gaz się zapali trzymaj jeszcze przez 10s. przycisk zabezpieczający. 7. Ustaw pokrętłem regulacyjnym pożądaną wielkość płomienia. Uwaga! Jeśli po trzech próbach zapłonu nagrzewnica nie działa nie kontynuuj prób włączenia nagrzewnicy, ponieważ istnieje ryzyko wybuchu gazu. 4

5 Przyłącze gazu 2 Zabezpieczenie przed skutkami zaniku płomienia 3 Zawór elektromagnetyczny 4 Zawór regulacyjny gazu 5 Dysza gazu 6 Głowica palnika 7 Termopara 8 Termostat 5

6 Sposób działania Kiedy urządzenie jest podłączone do źródła gazu, gaz przemieszcza się w następujący sposób: Przyłącze gazu Zabezpieczenie przeciw skutkom zaniku płomienia Zawór elektromagnetyczny Zawór regulujący przepływ gazu Dysza gazu Zapłon gazu na skutek iskry elektrycznej Gaz płonie na głowicy palnika Ogrzewana płomieniem termopara generuje napięcie. Termostat włącza obwód otwierając zawór elektromagnetyczny w elemencie zabezpieczającym przed zanikiem płomienia Gaz przepływa w sposób ciągły spalając się w komorze spalania. Konserwacja i przechowywanie 1. Utrzymuj urządzenie w czystości, regularnie usuwaj kurz i brud z nagrzewnicy. 2. Jeśli urządzenie nie będzie używane przez dłuższy czas, odłącz wtyczkę od źródła zasilania, zakręć zawór butli, usunąć gaz z przewodu poprzez wciśnięcie przycisku przy reduktorze ciśnienia, odłączyć przewód doprowadzający gaz, założyć zaślepkę na złącze przewodu z gazem. Nagrzewnicę należy przechowywać w czystym i suchym, najlepiej zamkniętym pomieszczeniu. 6

7 Rozwiązywanie typowych problemów Problem Przyczyna Nagrzewnica nie włącza się Nie następuje zapłon gazu Zanik płomienia w czasie pracy Nagrzewnica nie wytwarza odpowiedniej ilości ciepła Rozwiązanie Brak zasilania Sprawdź czy nagrzewnica jest prawidłowo podłączona do źródła zasilania Niskie napięcie Usuń przyczynę niskiego napięcia Niewłaściwie wciśnięty przycisk zabezpieczający Wciśnij przycisk we właściwy sposób (aż poczujesz silny opór) Brak gazu Podłącz pełną butlę z gazem Awaria zasilania Uruchom ponownie nagrzewnicę po odzyskaniu zasilania Regulator ilości spalanego gazu nie jest ustawiony w pozycji maksimum Ustaw pokrętło w pozycji maksymalnego otwarcia 7

8 Regulator ilości spalanego gazu w niewłaściwej pozycji Ustaw pokrętło regulacyjne w odpowiedniej pozycji Termostat zadziałał Po ostygnięciu urządzenia usuń przyczynę przegrzania Inne Skontaktuj się z serwisem Usuwanie zużytych urządzeń Po zakończeniu okresu użytkowania nie wolno wyrzucać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska. Sprzedawca: TERMOOPTIMA ul. Legionów Dąbrowskiego Szczecin 8
