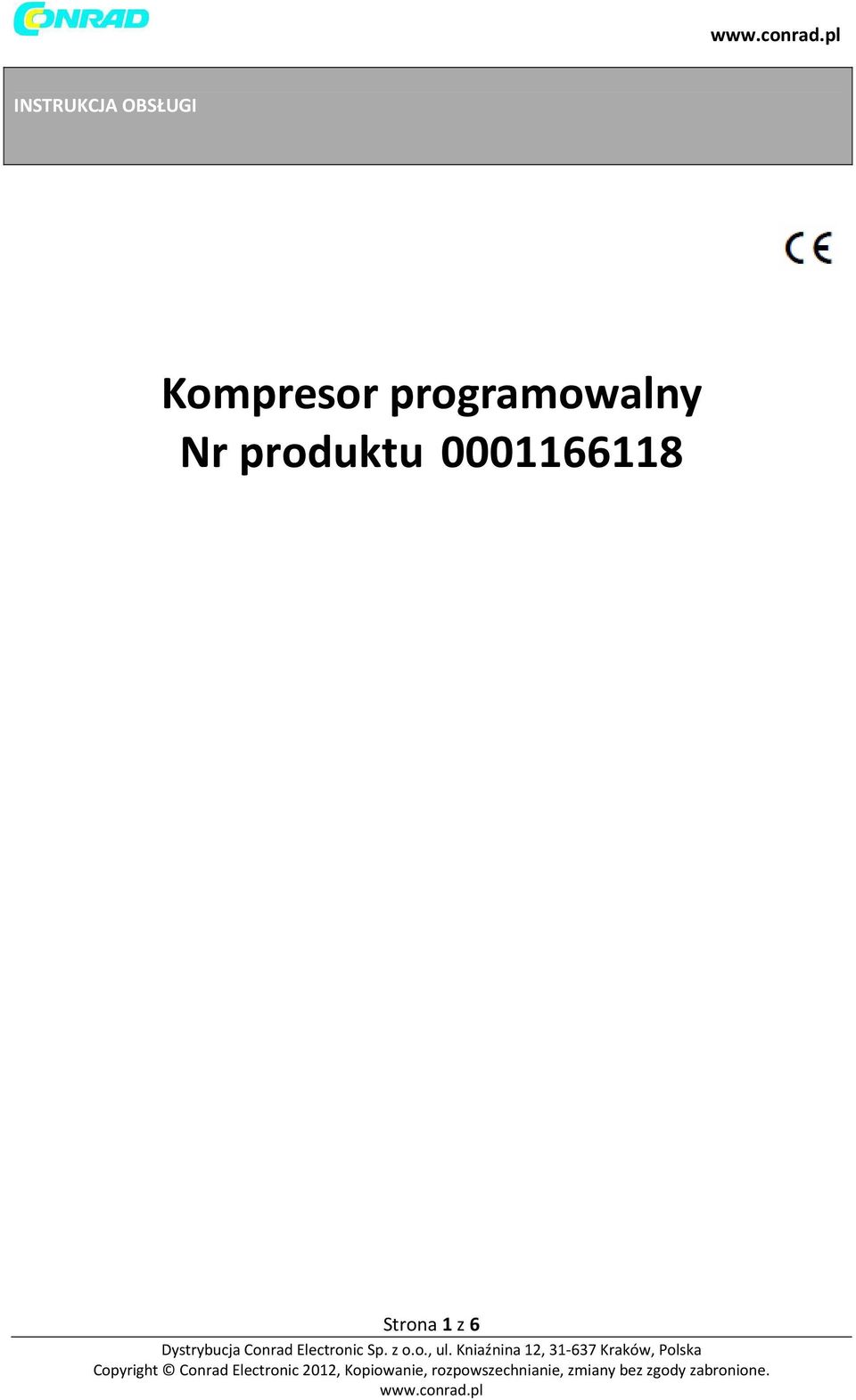

1 INSTRUKCJA OBSŁUGI Kompresor programowalny Nr produktu Strona 1 z 6

2 Nr artykułu Kompresor programowalny Spis treści 1. Przeznaczenie do użycia 4 2. Specyfikacje 4 3. Wskazówki dotyczące bezpieczeństwa 4 4. Obsługa Konserwacja 6 6. Informacje kontaktowe 6 Wstęp Dziękujemy za zakup programowalnego kompresora firmy Eufab. Ten programowalny kompresor służy do dmuchania opon samochodowych, sprzętu sportowego i balonów w sposób wygodny i dokładny. 1. Przeznaczenie do użycia Kompresor programowalny przeznaczony jest do użytku uniwersalnego, np. do napełniania powietrzem opon samochodowych, motocyklowych, rowerowych, piłek sportowych, dmuchanych zabawek, materacy i łodzi dmuchanych. Dzięki programowalnemu automatycznego wyłączeniu można dmuchać przedmioty bez przekraczania ich dopuszczalnego optymalnego ciśnienia roboczego. Podczas procesu napełniania istnieje możliwość jego monitorowania na cyfrowym wyświetlaczu. 2. Specyfikacje Przeznaczenie kompresor programowalny Napięcie robocze 12V DC Ciśnienie maksymalne 7 bar / 100 PSI Wydajność 0 2 bar w ciągu ok. 3 minut (odniesienie: opona samochodowa 195/65 R15, inne rozmiary opon dają inne czasy). Ekran 3 cyfrowy Ciężar 2,170 kg 3. Wskazówki dotyczące bezpieczeństwa 1. Nie przekraczaj ciśnienia powietrza nadmuchiwanych przedmiotów powyżej poziomu zalecanego przez producenta. 2. Chroń kompresor i jego komponenty przed wilgocią i wilgotnością. 3. Nigdy nie pozostawiaj kompresora bez nadzoru podczas jego pracy. 4. Trzymaj dzieci z dala od urządzenia i nie pozwól im go obsługiwać. 5. Używaj produktu wyłącznie zgodnie z jego przeznaczeniem. 6. Nie modyfikuj ani nie demontuj kompresora. 7. Jeśli kompresor zacznie wydawać dziwne dźwięki lub zacznie się przegrzewać, natychmiast go wyłącz i poczekaj aż ostygnie przez co najmniej 30 minut. Strona 2 z 6

Ten programowalny kompresor służy do dmuchania opon samochodowych, sprzętu sportowego i balonów w sposób wygodny i dokładny. 1.

3 8. Sprawdź kompresor przed uruchomieniem. Części zepsute, połamane lub uszkodzone mogą być naprawiane wyłącznie przez wykwalifikowanego technika. 9. Nie narażaj kompresora na działanie mrozu, deszczu lub temperatur powyżej 30 C lub poniżej -30 C! 10. Nigdy nie stosuj na ludziach lub zwierzętach! 11. Upewnij się, że przewód i kabel nie są narażone na kontakt z ostrymi krawędziami, przedmioty gorące lub pokryte olejem. 12. Dla własnego bezpieczeństwa używaj wyłącznie akcesoriów i części zamiennych określonych w instrukcji lub zalecanych przez producenta. 4. Obsługa OSTRZEŻENIE Przed rozpoczęciem pracy dokładnie zapoznaj się z instrukcją obsługi i przestrzegaj wszystkich wskazówek bezpieczeństwa. Zachowaj oryginalne opakowanie, rachunek oraz instrukcję na przyszłość. Strona 3 z 6

Upewnij się, że przewód i kabel nie są narażone na kontakt z ostrymi krawędziami, przedmioty gorące lub pokryte olejem. 12.

4 1 Diodowa lampka kontrolna 2 Wyłącznik ON/OFF kompresora 3 Uchwyt 4 Przycisk ustawiania nastaw ciśnienia 5 Przyciski ustawiania ciśnienia 6 Przewód powietrza 7 Złącze skręcane 8 Złącze 12V 9 Włącznik lampki diodowej 10 Przejściówka do piłki/balonu OSTRZEŻENIE Przed rozpoczęciem pracy dokładnie zapoznaj się z instrukcją obsługi! Nieprzestrzeganie instrukcji obsługi może powodować obrażenia ciała, uszkodzenie kompresora lub innych przedmiotów. OSTRZEŻENIE Niniejsza instrukcja ma za zadanie udzielić ci informacji odnośnie funkcji i działania urządzenia. Zachowaj instrukcję na przyszłość. Sprawdź czy zawartość opakowanie jest kompletna i nieuszkodzona przed uruchomieniem urządzenia. Kompresor wyposażono w cyfrowy wyświetlacz ciśnienia. Dzięki wyświetlaczowi możesz na bieżąco monitorować proces nadmuchiwania; służy on także do ustawiania ciśnienia wyłączania. Ustawianie ciśnienia wyłączania 1. Rozwiń kabel 12V i podłącz przejściówkę 12V do wejścia 12V w pojeździe. 2. Przyciśnij przycisk SET (4), aby ustawić wyświetlacz na PSI lub BAR. 3. Przyciśnij przycisk SET (4) przez trzy sekundy, aby sprawdzić ciśnienie wyłączania; wyświetlacz zamiga pięć razy. Ciśnienie fabrycznie ustawiono na 40 PSI. Aby ustawić wymagane ciśnienie wyłączania, przyciśnij przycisk SET (4) przez trzy sekundy aż wyświetlacz zamiga a następnie ustaw wymagane ciśnienie przyciskami strzałek w górę /dół (5). Strzałka w górę zwiększa ciśnienie, strzałka w dół zmniejsza ciśnienie. 4. Wyświetlacz ponownie zamiga pięć razy a następnie wyświetli 0.0. Oznacza to, że ustawiłeś odpowiednio ciśnienie wyłączania. Strona 4 z 6

Nieprzestrzeganie instrukcji obsługi może powodować obrażenia ciała, uszkodzenie kompresora lub innych przedmiotów.

5 WAŻNE 1. Urządzenie zapisuje ostatnią, ustawioną wartość. Na przykład, jeśli ustawiłeś ciśnienie na 2.0 bara, ciśnienie wyłączania, które zostanie zastosowane przy następnym użyciu wyniesie 2.0 bara. 2. Kompresor można wyłączyć ręcznie zanim osiągnie ustawione ciśnienie wyłączania przyciskiem (2) ustawionym w pozycji (0). Napełnianie opony samochodowej lub rowerowej 1. Rozwiń kabel 12V i podłącz przejściówkę 12V do wejścia 12V w pojeździe. 2. Przykręć gwintowane złącze węża powietrza do wentyla opony. 3. Ustaw wymagane ciśnienie wyłączania (patrz Ustawienie ciśnienia wyłączania ). 4. Uruchom kompresor przyciskiem (2); po osiągnięciu zadanego ciśnienia opony kompresor wyłączy się automatycznie. 5. Odłącz złącze 12V od pojazdu i odłącz wąż powietrza od wentyla opony. WAŻNE Jeśli zmienisz ustawienie zadane ciśnienia wyłączania podczas procesu napełniania, kompresor wyłączy się. Teraz możesz ponownie włączyć kompresor przyciskiem ON/OFF (2). UWAGA Aby nie dopuścić do przekroczenia maksymalnego dopuszczalnego ciśnienia opony, zapoznaj się z instrukcją pojazdu lub sprawdź ciśnienie w tabeli ciśnień opony (np. na drzwiach kierowcy). Opony rowerowe posiadają oznakowanie nadrukowane na oponie. Napełnianie sprzętu sportowego (np. piłki koszykowej) lub balonów 1. Rozwiń kabel 12V i podłącz przejściówkę 12V do wejścia 12V w pojeździe. 2. Przykręć przejściówkę do piłki. Balonu do gwintowanego złącza węża powietrza. 3. Nałóż przejściówkę piłki/balonu na zawór przedmiotu, który ma być nadmuchany. 4. Ustaw wymagane ciśnienie wyłączania (patrz Ustawienie ciśnienia wyłączania ). 5. Uruchom kompresor przyciskiem (2); po osiągnięciu zadanego ciśnienia kompresor wyłączy się automatycznie. 6. Zdejmij przejściówkę z wentyla dmuchanego przedmiotu i odkręć ją od gwintowanego złącza węża powietrza. 7. Odłącz złącze 12V od pojazdu. UWAGA Wyłącz kompresor po 10 minutach pracy na 10 minut, aby ostygł. Wymiana bezpiecznika 1. Aby wymienić bezpiecznik, odkręć zatyczkę złącza 12V. 2. Wymień wadliwy bezpiecznik na nowy (15A 250V) 3. Ponownie nakręć zatyczkę. 5. Konserwacja Po użyciu przeczyść kompresor miękką, suchą szmatką. Strona 5 z 6

0 bara. 2. Kompresor można wyłączyć ręcznie zanim osiągnie ustawione ciśnienie wyłączania przyciskiem (2) ustawionym w pozycji (0). Napełnianie opony samochodowej lub rowerowej 1.

6 Wskazówki dotyczące ochrony środowiska Sprzętu elektrycznego nie wolno usuwać wraz z odpadami gospodarczymi. Oddaj zużyty sprzęt elektryczny do właściwego punktu zbiórki takich odpadów. Materiały nadają się do ponownego użycia zgodnie z ich opisem. Dzięki recyklingowi materiałów i innym formom ich ponownego wykorzystania przyczyniasz się do ochrony środowiska. 6. Informacje kontaktowe EAL GmbH Otto-Hausmann-Ring Wuppertal Niemcy Telefon: +49 (0) Telefaks: +49 (0) Internet: info@eal-vertrieb.com Strona 6 z 6

Dzięki recyklingowi materiałów i innym formom ich ponownego wykorzystania przyczyniasz się do ochrony środowiska. 6.
