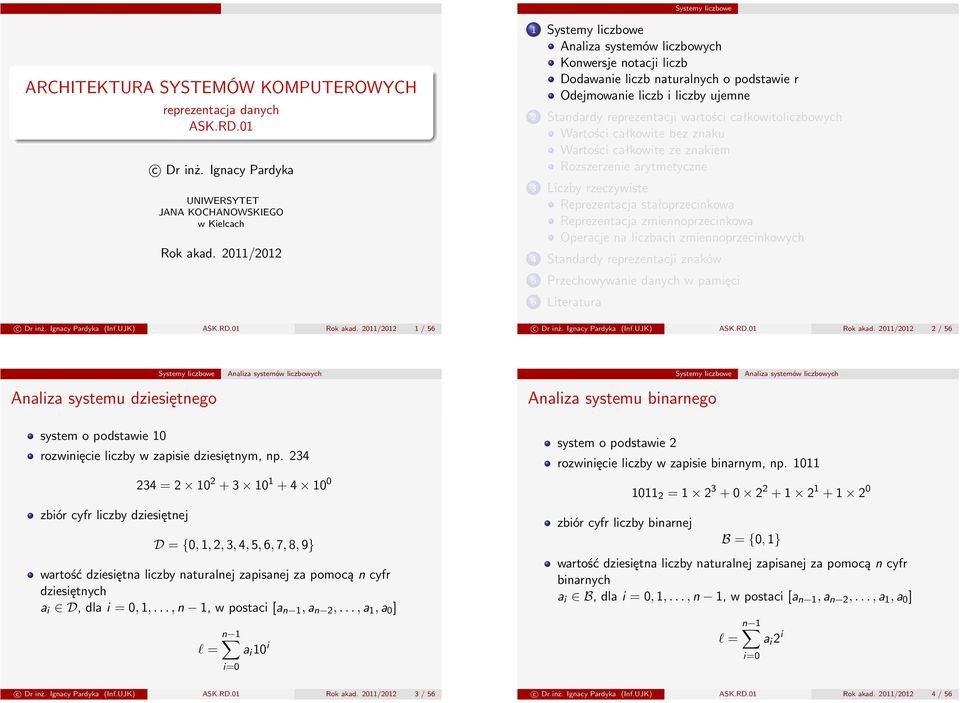

1 ARCHITEKTURA SYSTEMÓW KOMPUTEROWYCH reprezentacja danych ASK.RD.01 c Dr inż. Ignacy Pardyka UNIWERSYTET JANA KOCHANOWSKIEGO w Kielcach Rok akad. 2011/ Standardy reprezentacji wartości całkowitoliczbowych Wartości całkowite bez znaku 3 Operacje na liczbach zmiennoprzecinkowych 4 Standardy reprezentacji znaków 5 Przechowywanie danych w pamięci 6 Literatura c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Analiza systemu dziesiętnego Analiza systemu binarnego system o podstawie 10 rozwinięcie liczby w zapisie dziesiętnym, np. 234 zbiór cyfr liczby dziesiętnej 234 = D = {0, 1, 2, 3, 4, 5, 6, 7, 8, 9} wartość dziesiętna liczby naturalnej zapisanej za pomocą n cyfr dziesiętnych a i D, dla i = 0, 1,..., n 1, w postaci [a n 1, a n 2,..., a 1, a 0 ] n 1 l = a i 10 i system o podstawie 2 rozwinięcie liczby w zapisie binarnym, np zbiór cyfr liczby binarnej = B = {0, 1} wartość dziesiętna liczby naturalnej zapisanej za pomocą n cyfr binarnych a i B, dla i = 0, 1,..., n 1, w postaci [a n 1, a n 2,..., a 1, a 0 ] n 1 l = a i 2 i c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

2 Analiza systemu szesnastkowego system o podstawie 16 rozwinięcie liczby w zapisie o podstawie 16, np. A5BF A5BF 16 = A B F 16 0 zbiór cyfr liczby szesnastkowej H = {0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F } wartość dziesiętna liczby naturalnej zapisanej za pomocą n cyfr szesnastkowych a i H, dla i = 0, 1,..., n 1, w postaci [a n 1, a n 2,..., a 1, a 0 ] n 1 l = a i 16 i Analiza systemu ósemkowego system o podstawie 8 rozwinięcie liczby w zapisie o podstawie 8, np = zbiór cyfr liczby ósemkowej O = {0, 1, 2, 3, 4, 5, 6, 7} wartość dziesiętna liczby naturalnej zapisanej za pomocą n cyfr ósemkowych a i O, dla i = 0, 1,..., n 1, w postaci [a n 1, a n 2,..., a 1, a 0 ] n 1 l = a i 8 i c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Konwersja z notacji dziesiętnej do binarnej liczba naturalna l może być parzysta (b 0 = 0) albo nieparzysta (b 0 = 1) l = l b 0 liczba naturalna l 1 może być parzysta (b 1 = 0) albo nieparzysta (b 1 = 1) l 1 = l b 1 zatem l może być przedstawiona jako l = (l b 1 ) b 0 = = l b b itd. liczba naturalna l 2 może być parzysta (b 2 = 0) albo nieparzysta (b 2 = 1) reszty z dzielenia liczby dziesiętnej przez 2 tworzą ciąg binarny reprezentujący liczbę l: [b n 1, b n 2,..b 1, b 0 ] c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Konwersja metodą dzielenia przez 2 najmłodszy bit b 0 to reszta z dzielenia liczby naturalnej l przez 2 l 2 = l 1 r b 0 bit b 1 to reszta z dzielenia liczby l 1 przez 2 l 1 2 = l 2 r b 1 bit b 2 to reszta z dzielenia liczby l 2 przez 2 l 2 2 = l 3 r b 2 czynność powtarzamy do czasu, gdy l n = 0 otrzymując najstarszy bit notacji binarnej, tj. b n 1 i zapisujemy rezultat konwersji: [b n 1, b n 2,..., b 1, b 0 ] c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

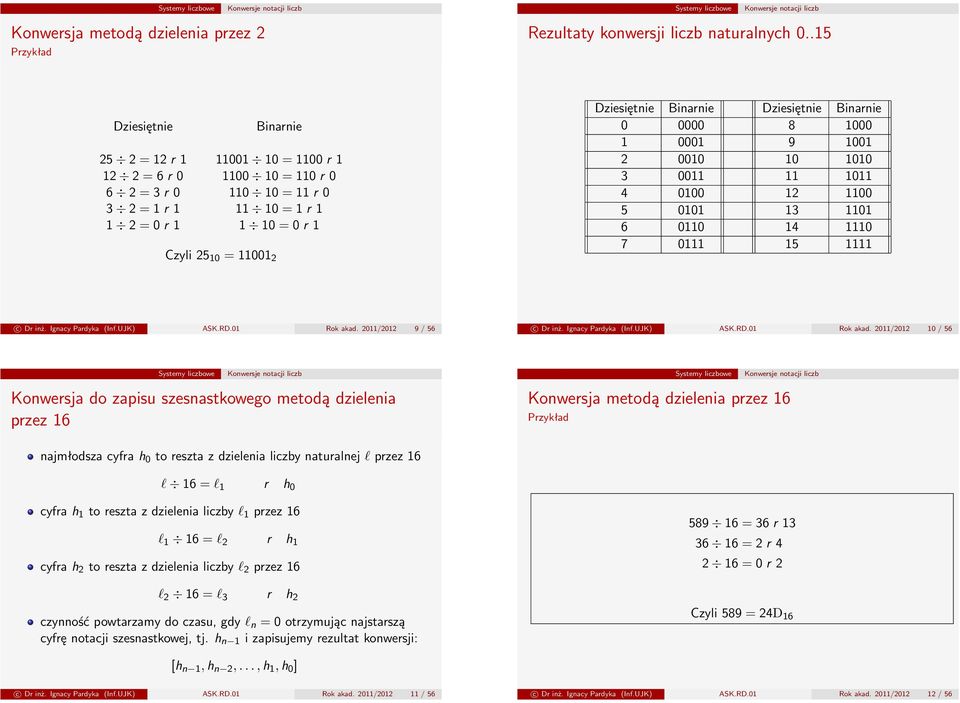

3 Konwersja metodą dzielenia przez 2 Przykład Rezultaty konwersji liczb naturalnych Dziesiętnie Binarnie 25 2 = 12 r = 1100 r = 6 r = 110 r = 3 r = 11 r = 1 r = 1 r = 0 r = 0 r 1 Czyli = Dziesiętnie Binarnie Dziesiętnie Binarnie c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Konwersja do zapisu szesnastkowego metodą dzielenia przez 16 Konwersja metodą dzielenia przez 16 Przykład najmłodsza cyfra h 0 to reszta z dzielenia liczby naturalnej l przez 16 l 16 = l 1 r h 0 cyfra h 1 to reszta z dzielenia liczby l 1 przez 16 l 1 16 = l 2 r h 1 cyfra h 2 to reszta z dzielenia liczby l 2 przez = 36 r = 2 r = 0 r 2 l 2 16 = l 3 r h 2 czynność powtarzamy do czasu, gdy l n = 0 otrzymując najstarszą cyfrę notacji szesnastkowej, tj. h n 1 i zapisujemy rezultat konwersji: Czyli 589 = 24D 16 [h n 1, h n 2,..., h 1, h 0 ] c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

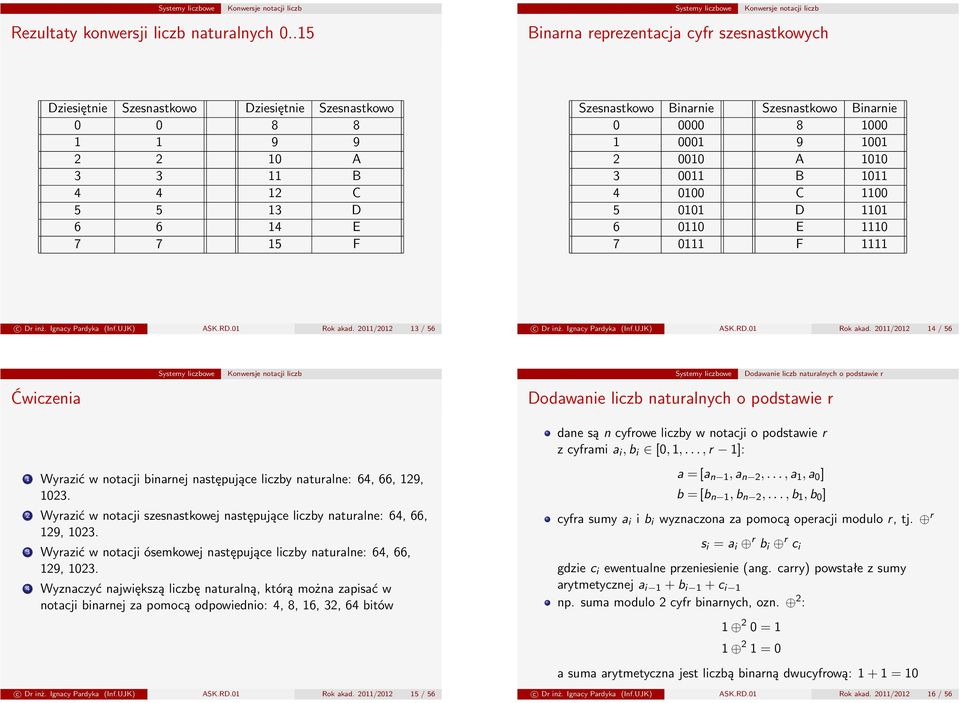

4 Rezultaty konwersji liczb naturalnych Binarna reprezentacja cyfr szesnastkowych Dziesiętnie Szesnastkowo Dziesiętnie Szesnastkowo A B C D E F Szesnastkowo Binarnie Szesnastkowo Binarnie A B C D E F 1111 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Ćwiczenia dane są n cyfrowe liczby w notacji o podstawie r z cyframi a i, b i [0, 1,..., r 1]: 1 Wyrazić w notacji binarnej następujące liczby naturalne: 64, 66, 129, Wyrazić w notacji szesnastkowej następujące liczby naturalne: 64, 66, 129, Wyrazić w notacji ósemkowej następujące liczby naturalne: 64, 66, 129, Wyznaczyć największą liczbę naturalną, którą można zapisać w notacji binarnej za pomocą odpowiednio: 4, 8, 16, 32, 64 bitów c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 a = [a n 1, a n 2,..., a 1, a 0 ] b = [b n 1, b n 2,..., b 1, b 0 ] cyfra sumy a i i b i wyznaczona za pomocą operacji modulo r, tj. r s i = a i r b i r c i gdzie c i ewentualne przeniesienie (ang. carry) powstałe z sumy arytmetycznej a i 1 + b i 1 + c i 1 np. suma modulo 2 cyfr binarnych, ozn. 2 : = = 0 a suma arytmetyczna jest liczbą binarną dwucyfrową: = 10 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

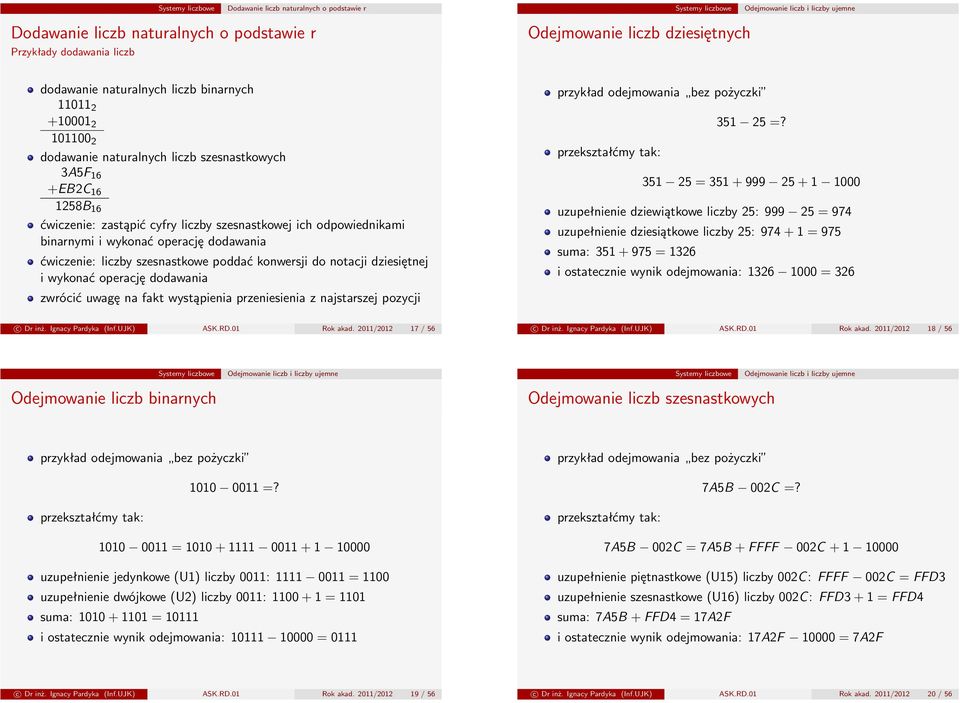

5 Przykłady dodawania liczb Odejmowanie liczb dziesiętnych dodawanie naturalnych liczb binarnych dodawanie naturalnych liczb szesnastkowych 3A5F 16 +EB2C B 16 ćwiczenie: zastąpić cyfry liczby szesnastkowej ich odpowiednikami binarnymi i wykonać operację dodawania ćwiczenie: liczby szesnastkowe poddać konwersji do notacji dziesiętnej i wykonać operację dodawania zwrócić uwagę na fakt wystąpienia przeniesienia z najstarszej pozycji przykład odejmowania bez pożyczki =? przekształćmy tak: = uzupełnienie dziewiątkowe liczby 25: = 974 uzupełnienie dziesiątkowe liczby 25: = 975 suma: = 1326 i ostatecznie wynik odejmowania: = 326 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Odejmowanie liczb binarnych Odejmowanie liczb szesnastkowych przykład odejmowania bez pożyczki =? przekształćmy tak: = uzupełnienie jedynkowe (U1) liczby 0011: = 1100 uzupełnienie dwójkowe (U2) liczby 0011: = 1101 suma: = i ostatecznie wynik odejmowania: = 0111 przykład odejmowania bez pożyczki 7A5B 002C =? przekształćmy tak: 7A5B 002C = 7A5B + FFFF 002C uzupełnienie piętnastkowe (U15) liczby 002C: FFFF 002C = FFD3 uzupełnienie szesnastkowe (U16) liczby 002C: FFD3 + 1 = FFD4 suma: 7A5B + FFD4 = 17A2F i ostatecznie wynik odejmowania: 17A2F = 7A2F c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

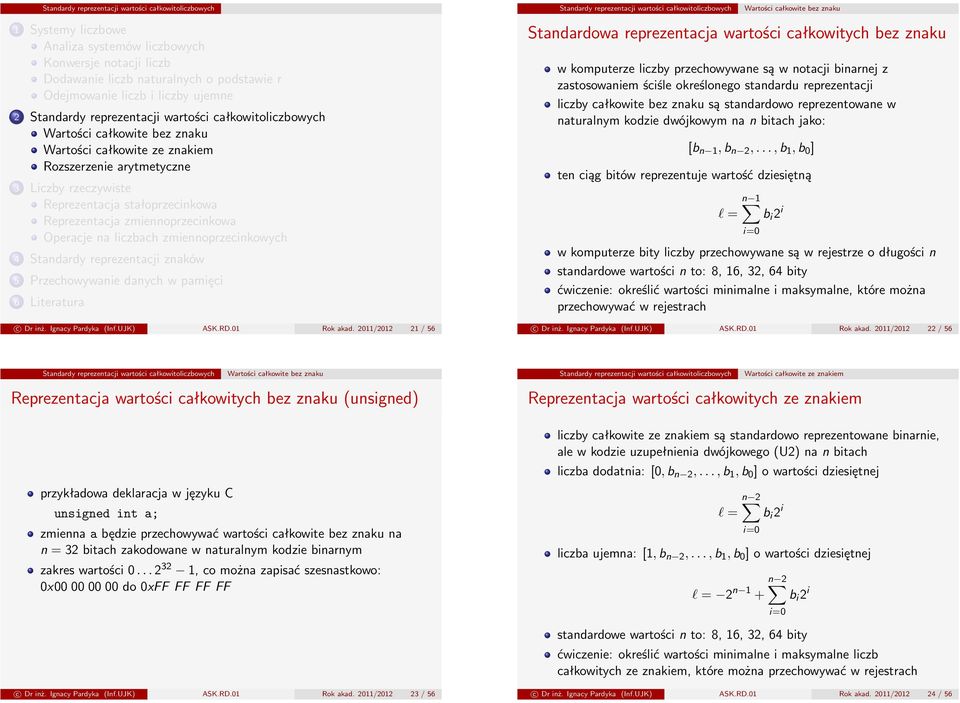

6 Standardy reprezentacji wartości całkowitoliczbowych Standardy reprezentacji wartości całkowitoliczbowych Wartości całkowite bez znaku 1 2 Standardy reprezentacji wartości całkowitoliczbowych Wartości całkowite bez znaku 3 Operacje na liczbach zmiennoprzecinkowych 4 Standardy reprezentacji znaków 5 Przechowywanie danych w pamięci 6 Literatura c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Standardowa reprezentacja wartości całkowitych bez znaku w komputerze liczby przechowywane są w notacji binarnej z zastosowaniem ściśle określonego standardu reprezentacji liczby całkowite bez znaku są standardowo reprezentowane w naturalnym kodzie dwójkowym na n bitach jako: [b n 1, b n 2,..., b 1, b 0 ] ten ciąg bitów reprezentuje wartość dziesiętną n 1 l = b i 2 i w komputerze bity liczby przechowywane są w rejestrze o długości n standardowe wartości n to: 8, 16, 32, 64 bity ćwiczenie: określić wartości minimalne i maksymalne, które można przechowywać w rejestrach c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Standardy reprezentacji wartości całkowitoliczbowych Wartości całkowite bez znaku Standardy reprezentacji wartości całkowitoliczbowych Reprezentacja wartości całkowitych bez znaku (unsigned) przykładowa deklaracja w języku C unsigned int a; zmienna a będzie przechowywać wartości całkowite bez znaku na n = 32 bitach zakodowane w naturalnym kodzie binarnym zakres wartości , co można zapisać szesnastkowo: 0x do 0xFF FF FF FF Reprezentacja wartości całkowitych ze znakiem liczby całkowite ze znakiem są standardowo reprezentowane binarnie, ale w kodzie uzupełnienia dwójkowego (U2) na n bitach liczba dodatnia: [0, b n 2,..., b 1, b 0 ] o wartości dziesiętnej n 2 l = b i 2 i liczba ujemna: [1, b n 2,..., b 1, b 0 ] o wartości dziesiętnej n 2 l = 2 n 1 + b i 2 i standardowe wartości n to: 8, 16, 32, 64 bity ćwiczenie: określić wartości minimalne i maksymalne liczb całkowitych ze znakiem, które można przechowywać w rejestrach c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

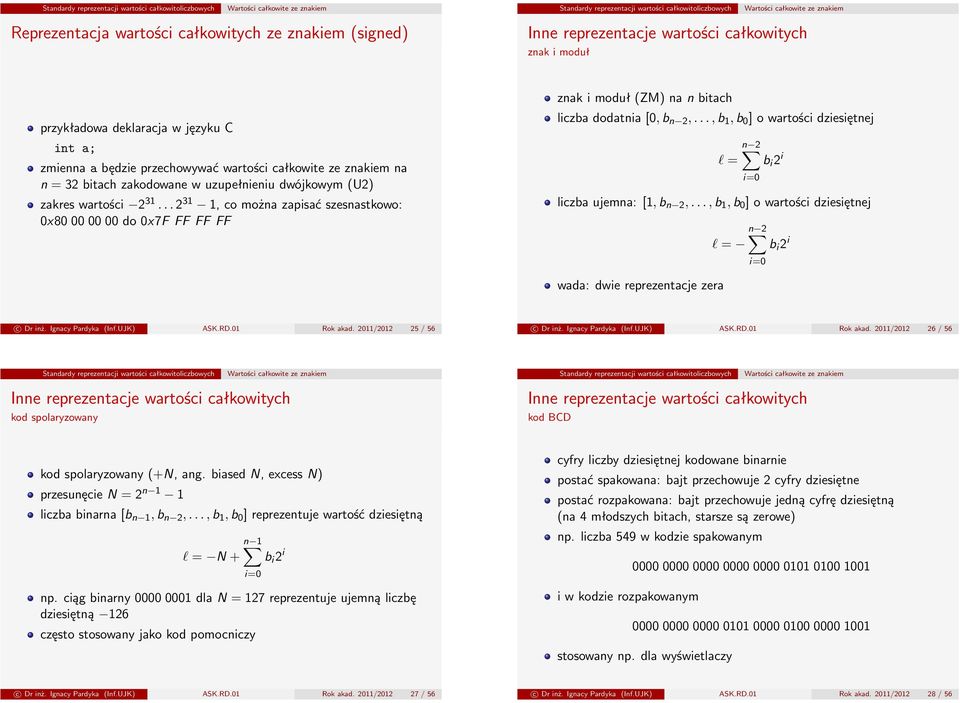

7 Standardy reprezentacji wartości całkowitoliczbowych Standardy reprezentacji wartości całkowitoliczbowych Reprezentacja wartości całkowitych ze znakiem (signed) Inne reprezentacje wartości całkowitych znak i moduł przykładowa deklaracja w języku C int a; zmienna a będzie przechowywać wartości całkowite ze znakiem na n = 32 bitach zakodowane w uzupełnieniu dwójkowym (U2) zakres wartości , co można zapisać szesnastkowo: 0x do 0x7F FF FF FF znak i moduł (ZM) na n bitach liczba dodatnia [0, b n 2,..., b 1, b 0 ] o wartości dziesiętnej n 2 l = b i 2 i liczba ujemna: [1, b n 2,..., b 1, b 0 ] o wartości dziesiętnej n 2 l = b i 2 i wada: dwie reprezentacje zera c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Standardy reprezentacji wartości całkowitoliczbowych Standardy reprezentacji wartości całkowitoliczbowych Inne reprezentacje wartości całkowitych kod spolaryzowany Inne reprezentacje wartości całkowitych kod BCD kod spolaryzowany (+N, ang. biased N, excess N) przesunęcie N = 2 n 1 1 liczba binarna [b n 1, b n 2,..., b 1, b 0 ] reprezentuje wartość dziesiętną n 1 l = N + b i 2 i np. ciąg binarny dla N = 127 reprezentuje ujemną liczbę dziesiętną 126 często stosowany jako kod pomocniczy cyfry liczby dziesiętnej kodowane binarnie postać spakowana: bajt przechowuje 2 cyfry dziesiętne postać rozpakowana: bajt przechowuje jedną cyfrę dziesiętną (na 4 młodszych bitach, starsze są zerowe) np. liczba 549 w kodzie spakowanym i w kodzie rozpakowanym stosowany np. dla wyświetlaczy c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

8 Standardy reprezentacji wartości całkowitoliczbowych Standardy reprezentacji wartości całkowitoliczbowych Ćwiczenia rozszerzenie kodu liczby na większą liczbę pozycji liczby bez znaku są rozszerzane zerami na dodatkowych, starszych pozycjach liczby n-bitowe ze znakiem (reprezentowane w kodzie U2) dodatnia : [0, b n 2,..., b 1, b 0 ] ujemna : [1, b n 2,..., b 1, b 0 ] są rozszerzane bitem znaku na dodatkowych starszych pozycjach np. liczba ujemna 125 reprezentowana na n = 8 bitach jako po zapisie w rejestrze 16. bitowym będzie reprezentowana przez ciąg bitowy Wyrazić w notacji binarnej następujące liczby całkowite (32 bitowe wartości zmiennych typu int) : -64, -66, 129, Wyrazić w notacji szesnastkowej następujące liczby bez znaku (32 bitowe wartości zmiennych typu unsigned): 64, 66, 129, Wyznaczyć największą liczbę całkowitą, którą można zapisać w kodzie U2 za pomocą odpowiednio: 4, 8, 16, 32, 64 bitów. W każdym przypadku podać wzorzec bitowy i szesnastkowy reprezentacji. 4 Wyznaczyć najmniejszą liczbę całkowitą, którą można zapisać w kodzie U2 za pomocą odpowiednio: 4, 8, 16, 32, 64 bitów. W każdym przypadku podać wzorzec bitowy i szesnastkowy reprezentacji. c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / Standardy reprezentacji wartości całkowitoliczbowych Wartości całkowite bez znaku 3 Operacje na liczbach zmiennoprzecinkowych 4 Standardy reprezentacji znaków 5 Przechowywanie danych w pamięci 6 Literatura Notacja stałoprzecinkowa system o podstawie r, cyfry liczb: a i D = {0, 1,..., r 1} liczba [a n 1, a n 2,..., a 1, a 0.a 1, a 2,..., a k ] ma wartość: l = n 1 i= k a i r i rozwinięcie liczby w zapisie dziesiętnym, np = rozwinięcie liczby w zapisie binarnym, np = rozwinięcie liczby w zapisie szesnastkowym, np. A5.6C 16 A5.6C 16 = A C 16 2 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

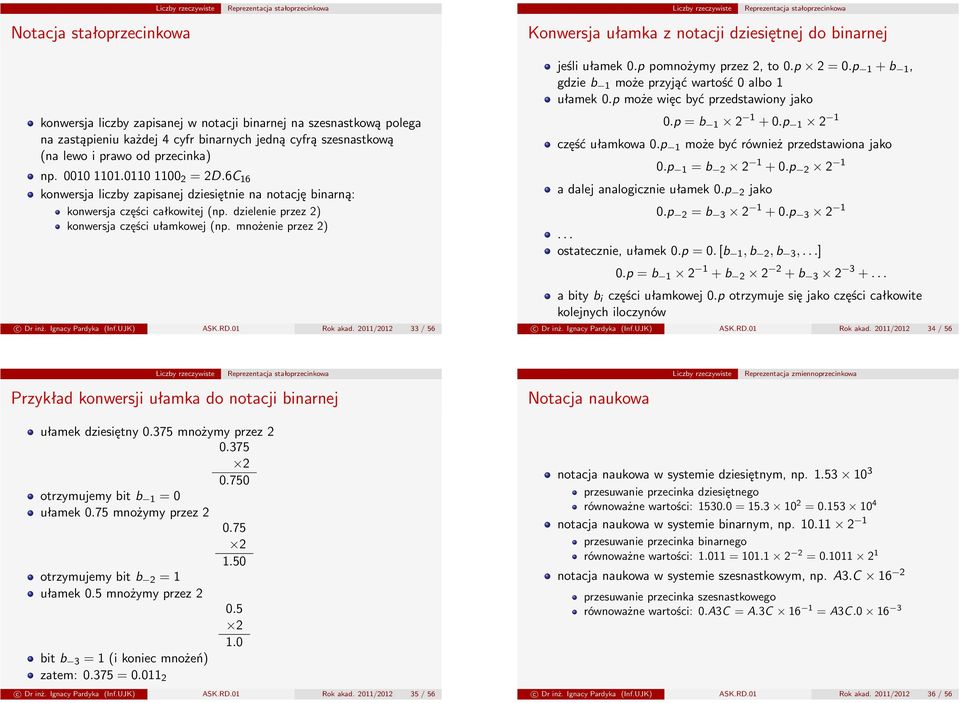

9 Notacja stałoprzecinkowa konwersja liczby zapisanej w notacji binarnej na szesnastkową polega na zastąpieniu każdej 4 cyfr binarnych jedną cyfrą szesnastkową (na lewo i prawo od przecinka) np = 2D.6C 16 konwersja liczby zapisanej dziesiętnie na notację binarną: konwersja części całkowitej (np. dzielenie przez 2) konwersja części ułamkowej (np. mnożenie przez 2) c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Konwersja ułamka z notacji dziesiętnej do binarnej jeśli ułamek 0.p pomnożymy przez 2, to 0.p 2 = 0.p 1 + b 1, gdzie b 1 może przyjąć wartość 0 albo 1 ułamek 0.p może więc być przedstawiony jako 0.p = b p część ułamkowa 0.p 1 może być również przedstawiona jako 0.p 1 = b p a dalej analogicznie ułamek 0.p 2 jako 0.p 2 = b p ostatecznie, ułamek 0.p = 0. [b 1, b 2, b 3,...] 0.p = b b b a bity b i części ułamkowej 0.p otrzymuje się jako części całkowite kolejnych iloczynów c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Przykład konwersji ułamka do notacji binarnej ułamek dziesiętny mnożymy przez otrzymujemy bit b 1 = 0 ułamek 0.75 mnożymy przez otrzymujemy bit b 2 = 1 ułamek 0.5 mnożymy przez bit b 3 = 1 (i koniec mnożeń) zatem: = c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Notacja naukowa notacja naukowa w systemie dziesiętnym, np przesuwanie przecinka dziesiętnego równoważne wartości: = = notacja naukowa w systemie binarnym, np przesuwanie przecinka binarnego równoważne wartości: = = notacja naukowa w systemie szesnastkowym, np. A3.C 16 2 przesuwanie przecinka szesnastkowego równoważne wartości: 0.A3C = A.3C 16 1 = A3C c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

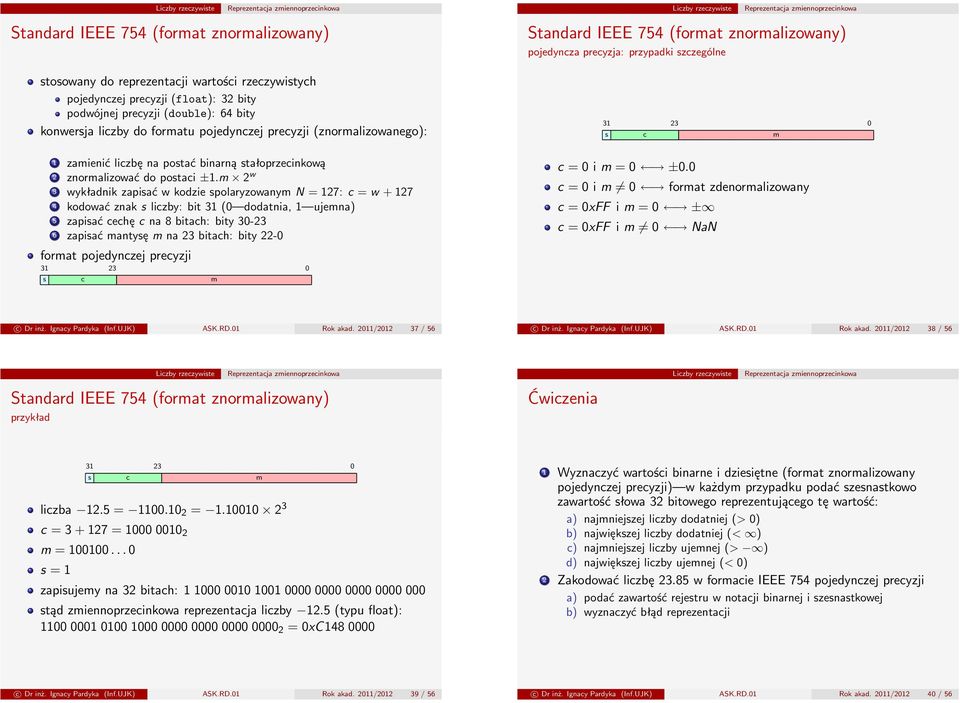

10 Standard IEEE 754 (format znormalizowany) stosowany do reprezentacji wartości rzeczywistych pojedynczej precyzji (float): 32 bity podwójnej precyzji (double): 64 bity konwersja liczby do formatu pojedynczej precyzji (znormalizowanego): Standard IEEE 754 (format znormalizowany) pojedyncza precyzja: przypadki szczególne s c m 1 zamienić liczbę na postać binarną stałoprzecinkową 2 znormalizować do postaci ±1.m 2 w 3 wykładnik zapisać w kodzie spolaryzowanym N = 127: c = w kodować znak s liczby: bit 31 (0 dodatnia, 1 ujemna) 5 zapisać cechę c na 8 bitach: bity zapisać mantysę m na 23 bitach: bity 22-0 c = 0 i m = 0 ±0.0 c = 0 i m 0 format zdenormalizowany c = 0xFF i m = 0 ± c = 0xFF i m 0 NaN format pojedynczej precyzji s c m c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Standard IEEE 754 (format znormalizowany) przykład Ćwiczenia s c m liczba 12.5 = = c = = m = s = 1 zapisujemy na 32 bitach: stąd zmiennoprzecinkowa reprezentacja liczby 12.5 (typu float): = 0xC Wyznaczyć wartości binarne i dziesiętne (format znormalizowany pojedynczej precyzji) w każdym przypadku podać szesnastkowo zawartość słowa 32 bitowego reprezentującego tę wartość: a) najmniejszej liczby dodatniej (> 0) b) największej liczby dodatniej (< ) c) najmniejszej liczby ujemnej (> ) d) największej liczby ujemnej (< 0) 2 Zakodować liczbę w formacie IEEE 754 pojedynczej precyzji a) podać zawartość rejestru w notacji binarnej i szesnastkowej b) wyznaczyć błąd reprezentacji c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

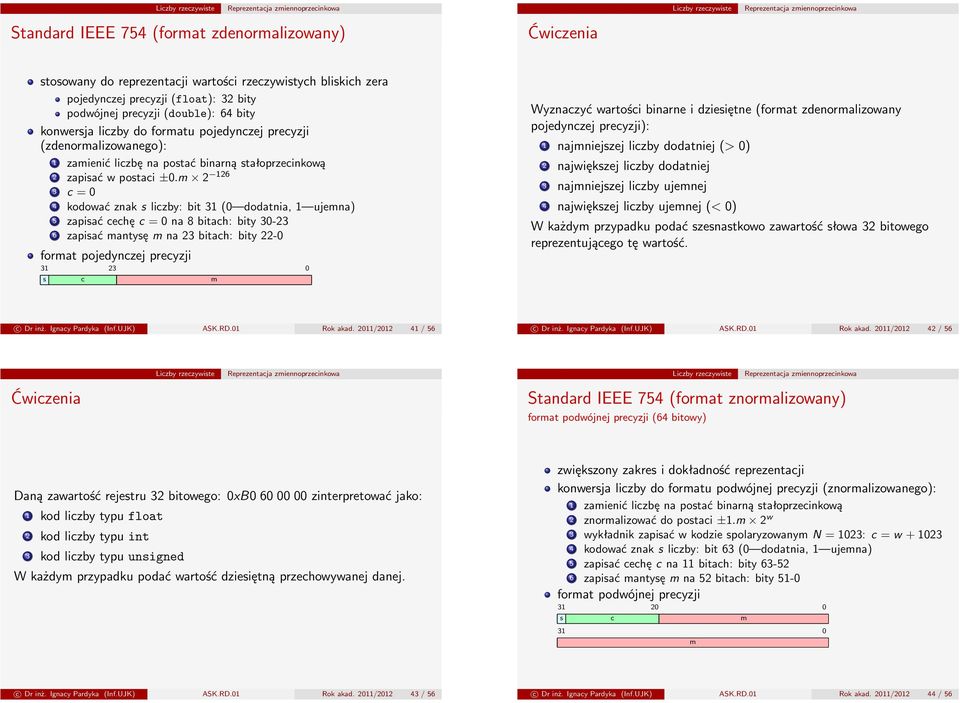

11 Standard IEEE 754 (format zdenormalizowany) Ćwiczenia stosowany do reprezentacji wartości rzeczywistych bliskich zera pojedynczej precyzji (float): 32 bity podwójnej precyzji (double): 64 bity konwersja liczby do formatu pojedynczej precyzji (zdenormalizowanego): 1 zamienić liczbę na postać binarną stałoprzecinkową 2 zapisać w postaci ±0.m c = 0 4 kodować znak s liczby: bit 31 (0 dodatnia, 1 ujemna) 5 zapisać cechę c = 0 na 8 bitach: bity zapisać mantysę m na 23 bitach: bity 22-0 format pojedynczej precyzji s c m Wyznaczyć wartości binarne i dziesiętne (format zdenormalizowany pojedynczej precyzji): 1 najmniejszej liczby dodatniej (> 0) 2 największej liczby dodatniej 3 najmniejszej liczby ujemnej 4 największej liczby ujemnej (< 0) W każdym przypadku podać szesnastkowo zawartość słowa 32 bitowego reprezentującego tę wartość. c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Ćwiczenia Standard IEEE 754 (format znormalizowany) format podwójnej precyzji (64 bitowy) Daną zawartość rejestru 32 bitowego: 0xB zinterpretować jako: 1 kod liczby typu float 2 kod liczby typu int 3 kod liczby typu unsigned W każdym przypadku podać wartość dziesiętną przechowywanej danej. zwiększony zakres i dokładność reprezentacji konwersja liczby do formatu podwójnej precyzji (znormalizowanego): 1 zamienić liczbę na postać binarną stałoprzecinkową 2 znormalizować do postaci ±1.m 2 w 3 wykładnik zapisać w kodzie spolaryzowanym N = 1023: c = w kodować znak s liczby: bit 63 (0 dodatnia, 1 ujemna) 5 zapisać cechę c na 11 bitach: bity zapisać mantysę m na 52 bitach: bity 51-0 format podwójnej precyzji s c m 31 0 m c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

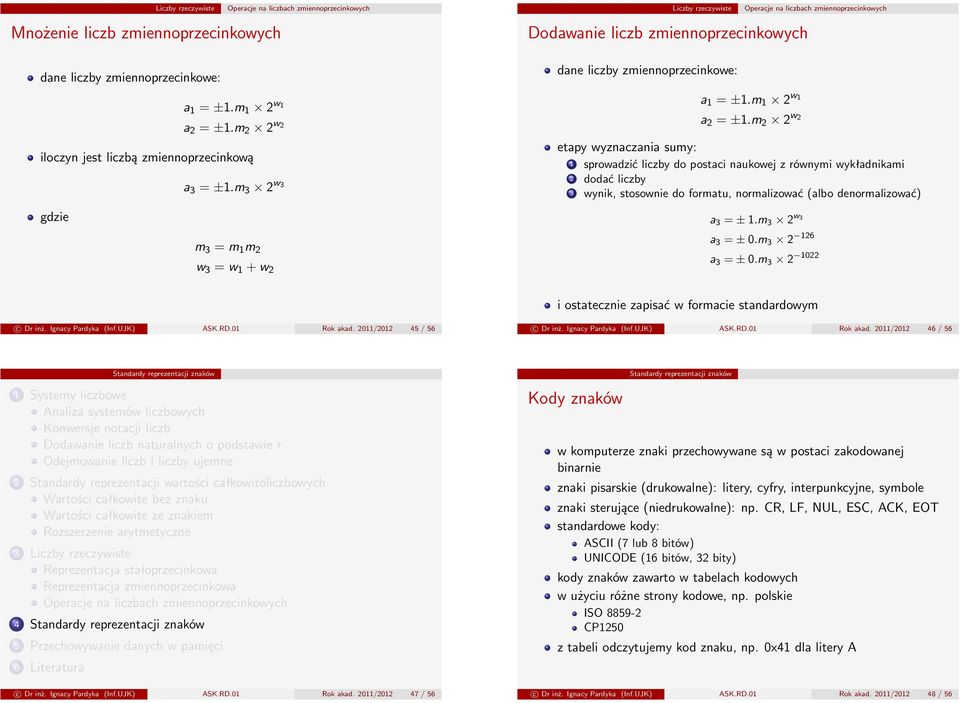

12 Mnożenie liczb zmiennoprzecinkowych Operacje na liczbach zmiennoprzecinkowych Dodawanie liczb zmiennoprzecinkowych Operacje na liczbach zmiennoprzecinkowych dane liczby zmiennoprzecinkowe: a 1 = ±1.m 1 2 w 1 a 2 = ±1.m 2 2 w 2 iloczyn jest liczbą zmiennoprzecinkową a 3 = ±1.m 3 2 w 3 dane liczby zmiennoprzecinkowe: etapy wyznaczania sumy: a 1 = ±1.m 1 2 w 1 a 2 = ±1.m 2 2 w 2 1 sprowadzić liczby do postaci naukowej z równymi wykładnikami 2 dodać liczby 3 wynik, stosownie do formatu, normalizować (albo denormalizować) gdzie m 3 = m 1 m 2 w 3 = w 1 + w 2 a 3 = ± 1.m 3 2 w3 a 3 = ± 0.m a 3 = ± 0.m i ostatecznie zapisać w formacie standardowym c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Standardy reprezentacji znaków 1 2 Standardy reprezentacji wartości całkowitoliczbowych Wartości całkowite bez znaku 3 Operacje na liczbach zmiennoprzecinkowych 4 Standardy reprezentacji znaków 5 Przechowywanie danych w pamięci 6 Literatura Kody znaków Standardy reprezentacji znaków w komputerze znaki przechowywane są w postaci zakodowanej binarnie znaki pisarskie (drukowalne): litery, cyfry, interpunkcyjne, symbole znaki sterujące (niedrukowalne): np. CR, LF, NUL, ESC, ACK, EOT standardowe kody: ASCII (7 lub 8 bitów) UNICODE (16 bitów, 32 bity) kody znaków zawarto w tabelach kodowych w użyciu różne strony kodowe, np. polskie ISO CP1250 z tabeli odczytujemy kod znaku, np. 0x41 dla litery A c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56

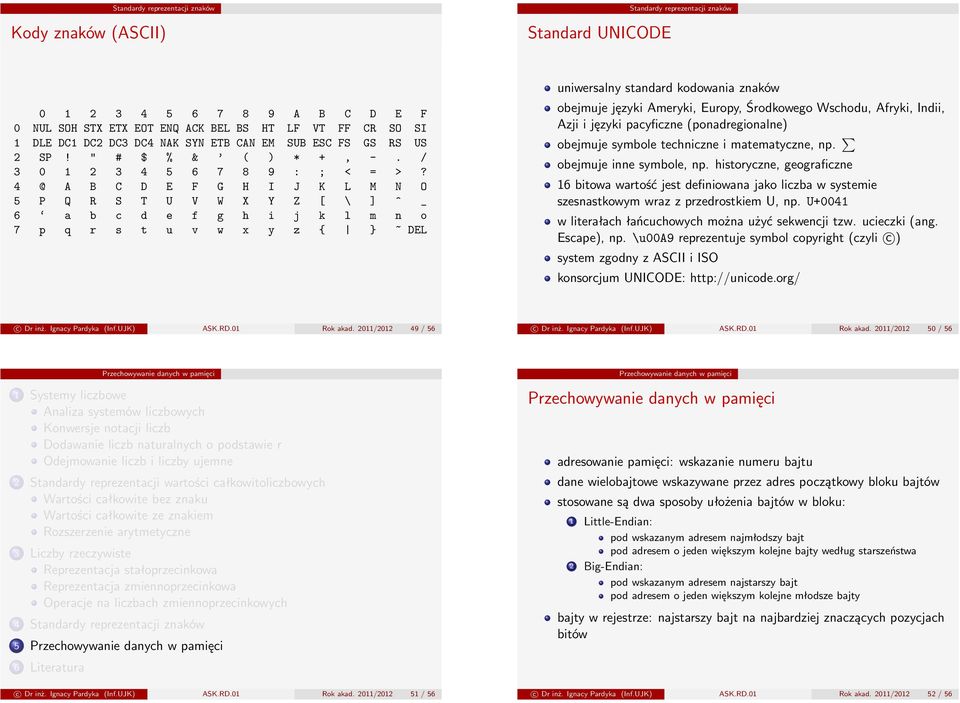

13 Standardy reprezentacji znaków Kody znaków (ASCII) Standard UNICODE Standardy reprezentacji znaków A B C D E F 0 NUL SOH STX ETX EOT ENQ ACK BEL BS HT LF VT FF CR SO SI 1 DLE DC1 DC2 DC3 DC4 NAK SYN ETB CAN EM SUB ESC FS GS RS US 2 SP! " # $ % & ( ) * +, -. / : ; < = >? A B C D E F G H I J K L M N O 5 P Q R S T U V W X Y Z [ \ ] ^ _ 6 a b c d e f g h i j k l m n o 7 p q r s t u v w x y z { } ~ DEL uniwersalny standard kodowania znaków obejmuje języki Ameryki, Europy, Środkowego Wschodu, Afryki, Indii, Azji i języki pacyficzne (ponadregionalne) obejmuje symbole techniczne i matematyczne, np. obejmuje inne symbole, np. historyczne, geograficzne 16 bitowa wartość jest definiowana jako liczba w systemie szesnastkowym wraz z przedrostkiem U, np. U+0041 w literałach łańcuchowych można użyć sekwencji tzw. ucieczki (ang. Escape), np. \u00a9 reprezentuje symbol copyright (czyli c ) system zgodny z ASCII i ISO konsorcjum UNICODE: c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 Przechowywanie danych w pamięci 1 2 Standardy reprezentacji wartości całkowitoliczbowych Wartości całkowite bez znaku 3 Operacje na liczbach zmiennoprzecinkowych 4 Standardy reprezentacji znaków 5 Przechowywanie danych w pamięci Przechowywanie danych w pamięci Przechowywanie danych w pamięci adresowanie pamięci: wskazanie numeru bajtu dane wielobajtowe wskazywane przez adres początkowy bloku bajtów stosowane są dwa sposoby ułożenia bajtów w bloku: 1 Little-Endian: pod wskazanym adresem najmłodszy bajt pod adresem o jeden większym kolejne bajty według starszeństwa 2 Big-Endian: pod wskazanym adresem najstarszy bajt pod adresem o jeden większym kolejne młodsze bajty bajty w rejestrze: najstarszy bajt na najbardziej znaczących pozycjach bitów 6 Literatura c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56 c Dr inż. Ignacy Pardyka (Inf.UJK) ASK.RD.01 Rok akad. 2011/ / 56
