2 Klasyfikacja fal fale mechaniczne zaburzenie przemieszczające się w ośrodku sprężystym, fale elektromagnetyczne przemieszczające się zaburzenie pola magnetycznego i elektrycznego. fale materii czy elektron jest falą? Ze względu na kierunek drgań wobec kierunku rozchodzenia się fali dzielimy je na: poprzeczne np. fala na powierzchni wody, fala akustyczna w ciałach stałych, podłużne np. fala akustyczna w gazach.

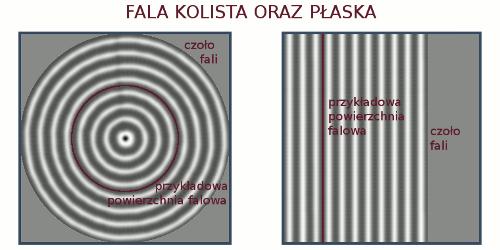

3 Podstawowe pojęcia Powierzchnia fazowa (falowa) to powierzchnia stałej fazy, tzn. drgające cząsteczki ośrodka mają jednakową fazę. Ze względu na kształt powierzchni fazowej fale dzielimy na: fale płaskie fale kołowe fale kuliste. 3

4 Przykłady modelowania fal fala poprzeczna fale podłużna: fala płaska: fala kołowa: 4

5 Czoło fali najbardziej oddalona od źródła powierzchnia falowa Długość fali najkrótsza odległość między powierzchniami falowymi różniącymi się o Fale spójne (koherentne) fazy fal są identyczne lub ich różnica jest stała w czasie 5

6 Dla fal mechanicznych rozchodzących się w sznurze, pręcie, słupie powietrza (ośrodku sprężystym), zaburzeniem jest wychylenie z położenia równowagi, gęstość, ciśnienie. Do przenoszenia zaburzenia tj. rozchodzenia się fali konieczny jest ośrodek materialny. Przenoszona jest energia a nie materia. Fala elektromagnetyczna (zaburzenie pola E i B) rozchodzi się w próżni nie jest potrzebny ośrodek materialny. Doświadczenie Michelsona-Morleya, 1887 eter świetlny nie istnieje 6

7 Ruch falowy na wodzie Oscylacje w tego rodzaju ruchu falowym wody są w rzeczywistości rodzajem złożonego ruchu fali podłużnej i poprzecznej. Cząsteczki wody poruszają się po spirali (prędkość dryftu Stokes a) w jednym kierunku. Aby zrekompensować przepływ masy wody na powierzchni w jednym kierunku (w stronę brzegu), występuje przepływ wsteczny poniżej powierzchni (prąd wsteczny). 7

8 Czy fala przenosi energię? 6 grudnia 004, największe od 40 lat trzęsienie ziemi wystąpiło na Oceanie Indyjskim pomiędzy płytami australijską i euroazjatycką 8

9 Trzęsienie ziemi spowodowało przerwanie dna morskiego wzdłuż linii uskoku i powstanie fali tsunami niosącej zniszczenie na odległość 4500 km w ciągu 7 godzin Fala tsunami na głębokiej wodzie: mała amplituda, duża szybkość rozchodzenia się 800 km/h Fala tsunami na płytkiej wodzie: mniejsza szybkość rozchodzenia się ale duża amplituda (nawet do 30 m) 9

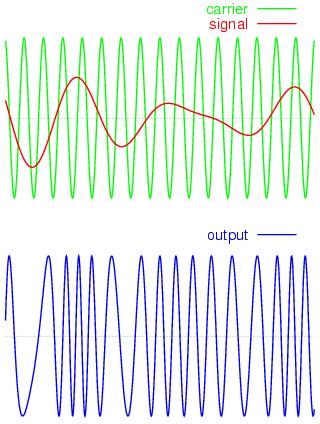

10 Czy fala przenosi informację? Nie! Tak! AM FM Modulacja AM lub FM 10

11 Równanie fali Drgania źródła :y z (t) =Asin(t) Zaburzenie dociera się do odbiornika po czasie t =x/v Równanie drgań odbiornika jest więc opóźnione w fazie: y(t)=asin(t-φ 0 ) gdzie φ 0 = t y z (t) x y(t) 11

12 Częstość drgań źródła i odbiornika są takie same Równanie drgań odbiornika y = Asin( t 0) = 0 t' Kąt fazowy φ 0 jest określony przez szybkość fali v i odległość od źródła x: v = x t wprowadzając oznaczenie a zatem: x y = Asin t = Asint x = v v v = k = t' = y( x, t) gdzie k to liczba falowa otrzymujemy równanie fali rozchodzącej się w kierunku dodatnim 0 x v osi X y( x, t) = Asin ( t kx) lub równoważne y( x, t) = Asin ( kx t) 1

13 Skoro = a v = więc k = ω T T v = π y( x, t) = Asint x faza fali W przestrzeni trójwymiarowej: y( r, t) = ym sin (k r t) gdzie k jest to wektor falowy 13

14 Przykład Na rysunku nałożono trzy zdjęcia migawkowe, przedstawiające fale biegnące wzdłuż pewnej liny. Fazy fal są opisane zależnościami: (a) x-4t, (b) 4x-8t, (c) 8x-16t. Dopasuj wykresy do tych wyrażeń. 14

15 Prędkość fali biegnącej Wychylenie punktu ośrodka ciągle się zmienia punktowi fali o ustalonej fazie odpowiada co chwilę inny punkt ośrodka. Warunek stałości fazy: kx t = const Prędkość fali -prędkość z jaką przemieszczają się punkty fali o tej samej fazie obliczamy z pochodnej tego wyrażenia: dx k = 0 v = = dt k T Jest to prędkość fazowa - prędkość powierzchni fazowej (czoła fali). Jeżeli fala dana jest równaniem y( x, t) = Asin( kx+ t) wówczas jej prędkość v = 0 co oznacza falę biegnącą w lewo. k 15

16 Prędkość fazowa: v = = k T Prędkość grupowa, to prędkość grupy ( paczki ) fal nieznacznie różniących się od siebie częstością: Przykład: dwie fale o takich samych amplitudach ale nieznacznie różniących się długościach interferują ze sobą dając prawie harmoniczną falę biegnącą o modulowanej amplitudzie. d d = ( k) v ( v k) g = = f vg = v f + dk dk Prędkość grupowa jest ważna w zjawiskach falowokorpuskularnych. k dv f dk 16

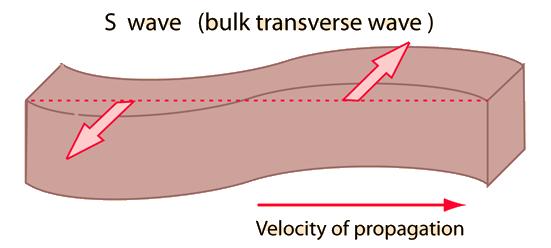

17 Od czego zależy prędkość fali? Prędkość fali mechanicznej określa bezwładność i sprężystość ośrodka Prędkość fali mechanicznej w ciele stałym: v = E moduł Younga gęstość 17

18 W strunie: v = F naprężenie gęstość liniowa 18

19 v = B Prędkość fali akustycznej w gazie: moduł ściśliwości gęstość B p = V / V v = p = = c c p v RT Temperature T ( C) Speed of sound c (m/s)

20 Przykłady Fala poprzeczna o amplitudzie 0,5 cm i częstotliwości 500 Hz rozchodzi się w ośrodku sprężystym z szybkością 310 m/s. 1. Zapisz równanie tej fali. Oblicz odległość dwóch punktów tej fali, których różnica faz drgań wynosi 60 0 Wyprowadź związek między różnicą faz drgań dwóch punktów ośrodka, w którym rozchodzi się fala o długości, a różnicą odległości tych punktów x 1 x = Δxod źródła fali. Dla jakiej odległości punktów różnica faz będzie maksymalna? Oblicz amplitudę ruchu falowego, jeżeli punkt znajdujący się w odległości 1/1 długości fali od źródła drgań ma po upływie jednej szóstej okresu wychylenie równe.5 cm 0

21 Równanie falowe różniczkowe równanie ruchu fali Równanie fali przypomina rozwiązanie równania oscylatora harmonicznego. Sprawdźmy jakiego równania jest naprawdę rozwiązaniem: y( x, t) obliczamy pochodne: y t y x skoro = vk to = Asin ( kx t) cos ( kx t) = A sin( kx t) = y( x, t) = A = Ak cos ( kx t) t y y = Ak x sin ( kx t) = k y( x, t) y t = v k y(x, t) y t = y v x więc ostatecznie : y = 1 y x v t 1

22 Równanie falowe 3D y = 1 y x v t Zaburzenie jest opisywane funkcją (x,y,z,t) x + y + z = v 1 t + + = = x y z = Operator różniczkowy Laplace a (laplasjan) 1 ( r, t) = v t

23 Energia i natężenie fali Średnia energia ruchu drgającego elementu ośrodka o masie m, objętości V wynosi a średnia gęstość energii w E = E V = 1 E = 1 m 1 A = A V m A Natężenie fali określa przepływ energii (z szybkością v) w jednostce czasu przez jednostkowy wycinek powierzchni falowej E I = = S t P S - natężenie czyli średnia moc przechodząca przez jednostkowy wycinek powierzchni falowej [I ] =1 W/m 3
