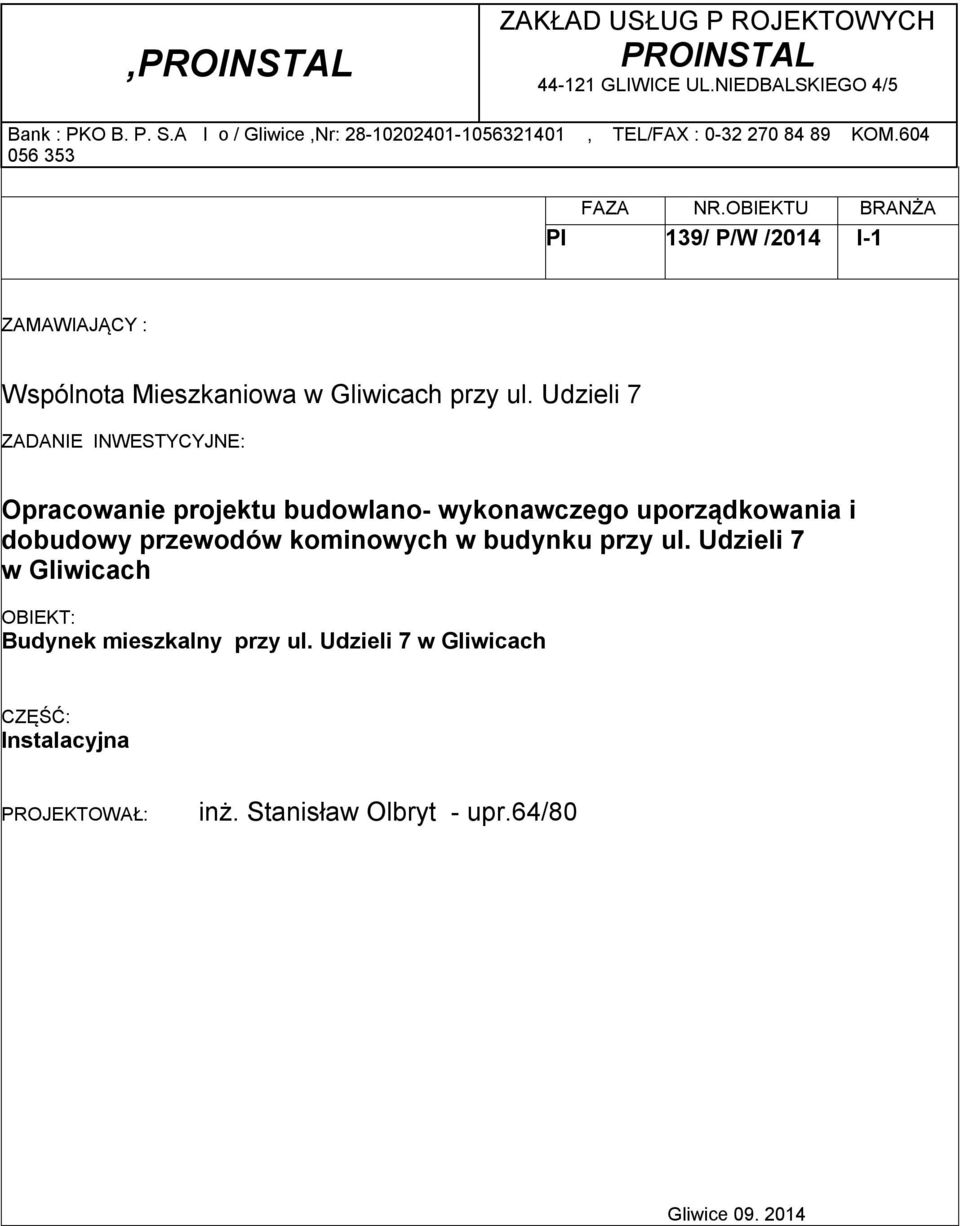

1 ,PROINSTAL ZAKŁAD USŁUG P ROJEKTOWYCH PROINSTAL GLIWICE UL.NIEDBALSKIEGO 4/5 Bank : PKO B. P. S.A I o / Gliwice,Nr: , TEL/FAX : KOM FAZA NR.OBIEKTU BRANŻA PI 139/ P/W /2014 I-1 ZAMAWIAJĄCY : Wspólnota Mieszkaniowa w Gliwicach przy ul. Udzieli 7 ZADANIE INWESTYCYJNE: Opracowanie projektu budowlano- wykonawczego uporządkowania i dobudowy przewodów kominowych w budynku przy ul. Udzieli 7 w Gliwicach OBIEKT: Budynek mieszkalny przy ul. Udzieli 7 w Gliwicach CZĘŚĆ: Instalacyjna PROJEKTOWAŁ: inż. Stanisław Olbryt - upr.64/80 Gliwice

OBIEKTU BRANŻA PI 139/ P/W /2014 I-1 ZAMAWIAJĄCY : Wspólnota Mieszkaniowa w Gliwicach przy ul.

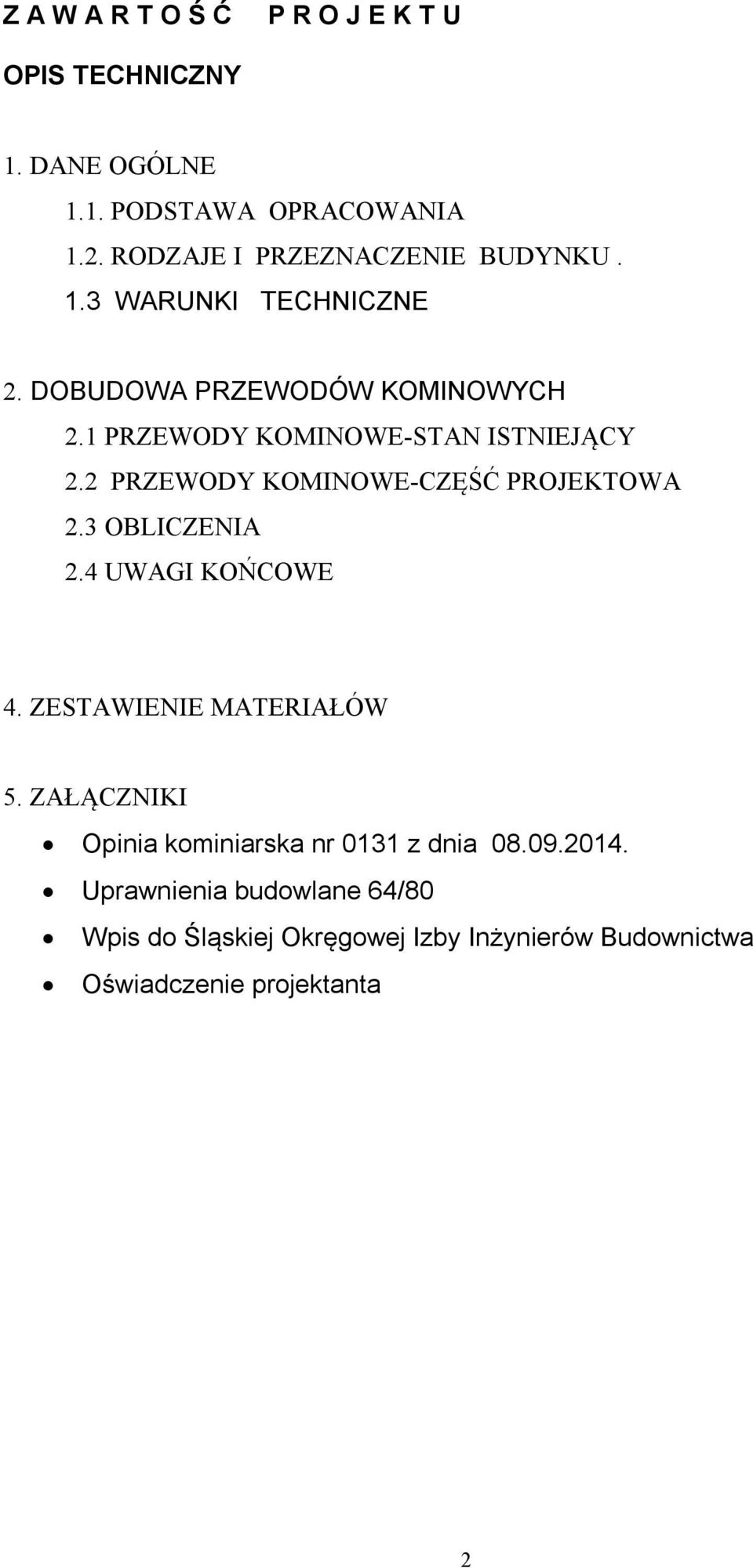

2 Z A W A R T O Ś Ć P R O J E K T U OPIS TECHNICZNY 1. DANE OGÓLNE 1.1. PODSTAWA OPRACOWANIA 1.2. RODZAJE I PRZEZNACZENIE BUDYNKU. 1.3 WARUNKI TECHNICZNE 2. DOBUDOWA PRZEWODÓW KOMINOWYCH 2.1 PRZEWODY KOMINOWE-STAN ISTNIEJĄCY 2.2 PRZEWODY KOMINOWE-CZĘŚĆ PROJEKTOWA 2.3 OBLICZENIA 2.4 UWAGI KOŃCOWE 4. ZESTAWIENIE MATERIAŁÓW 5. ZAŁĄCZNIKI Opinia kominiarska nr 0131 z dnia Uprawnienia budowlane 64/80 Wpis do Śląskiej Okręgowej Izby Inżynierów Budownictwa Oświadczenie projektanta 2

1 PRZEWODY KOMINOWE-STAN ISTNIEJĄCY 2.2 PRZEWODY KOMINOWE-CZĘŚĆ PROJEKTOWA 2.3 OBLICZENIA 2.4 UWAGI KOŃCOWE 4.

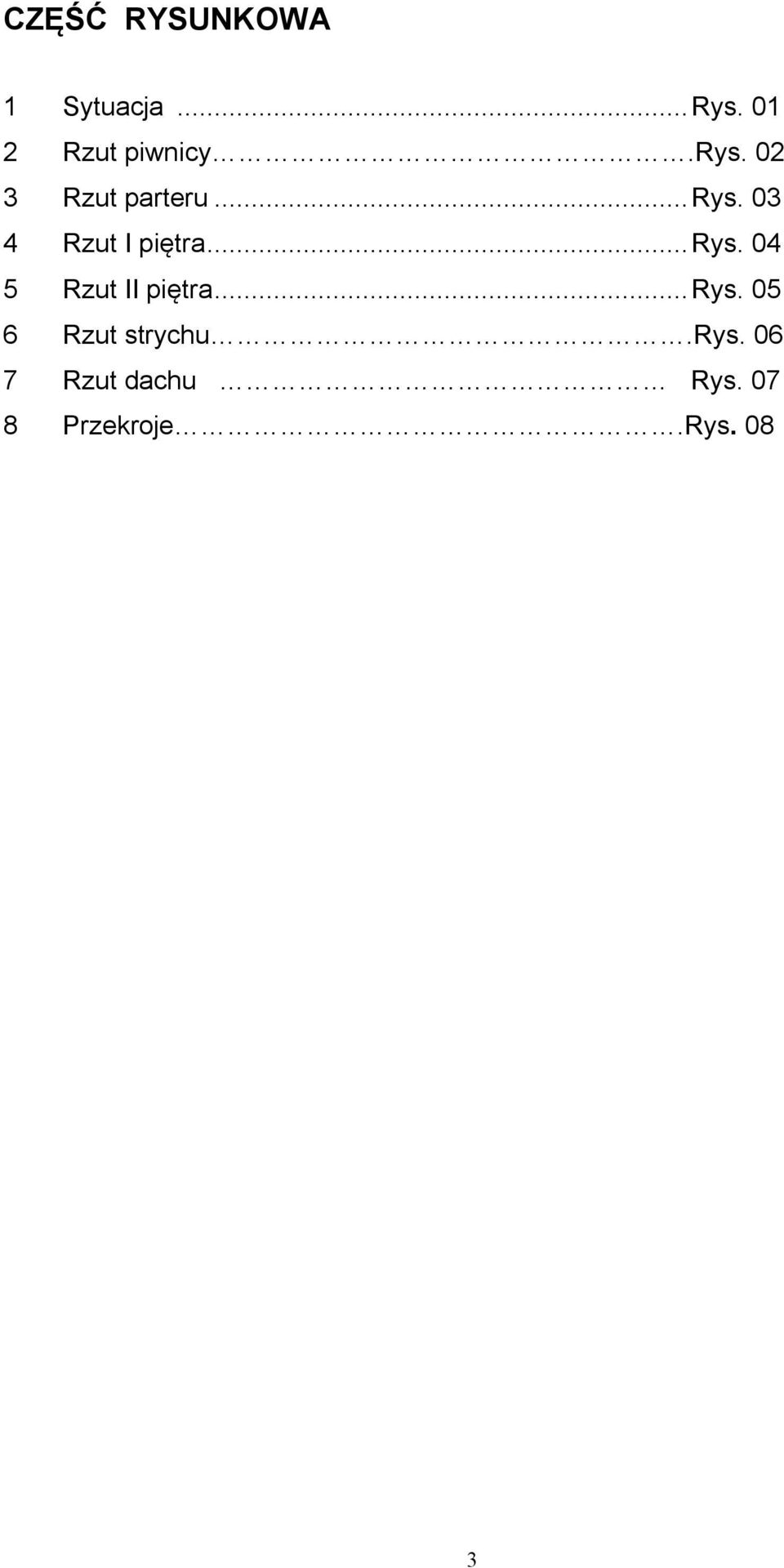

3 CZĘŚĆ RYSUNKOWA 1 Sytuacja... Rys Rzut piwnicy.rys Rzut parteru... Rys Rzut I piętra... Rys Rzut II piętra... Rys Rzut strychu.rys Rzut dachu Rys Przekroje.Rys. 08 3

03 4 Rzut I piętra... Rys. 04 5 Rzut II piętra... Rys. 05 6 Rzut strychu.

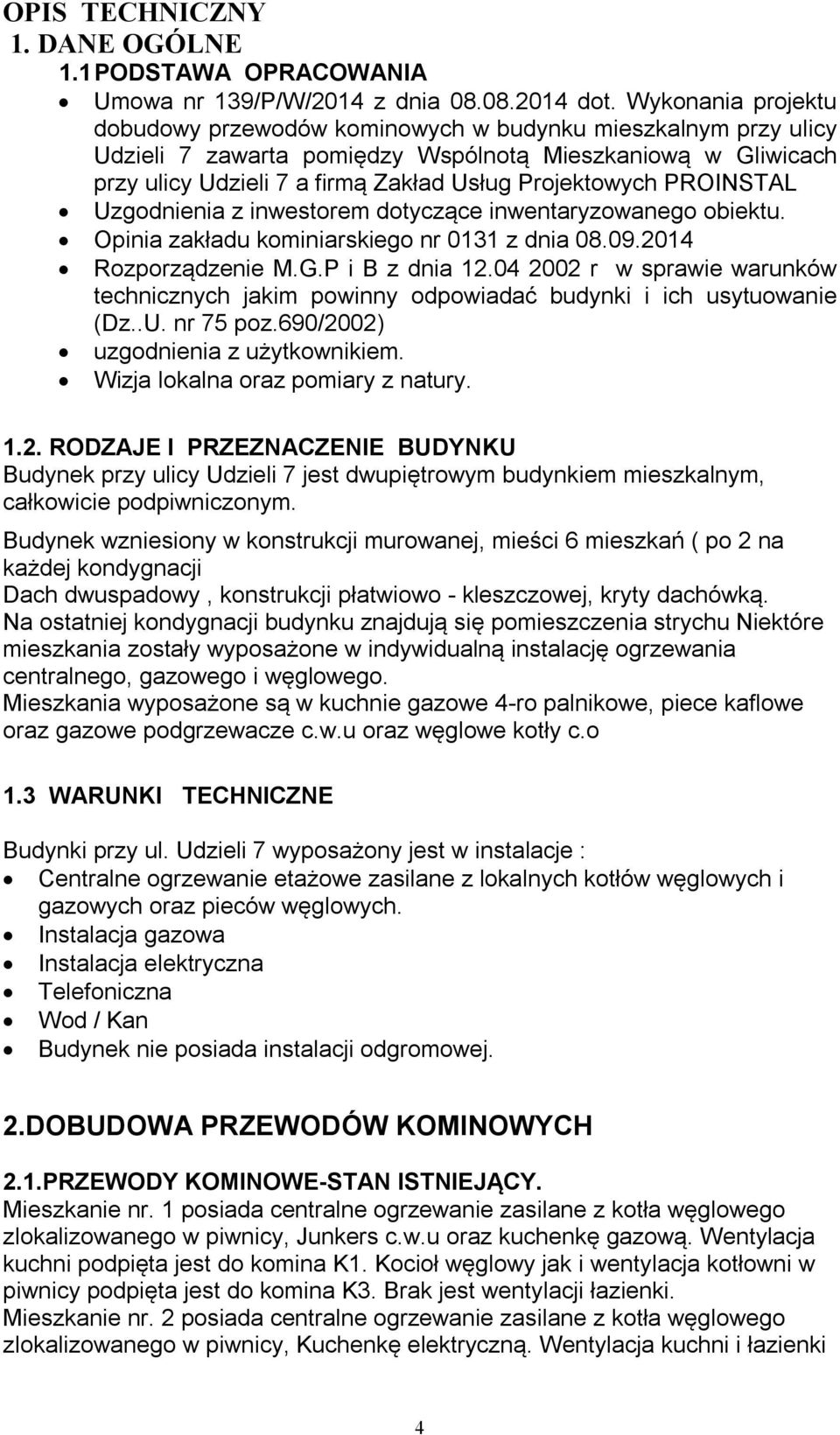

4 OPIS TECHNICZNY 1. DANE OGÓLNE 1.1 PODSTAWA OPRACOWANIA Umowa nr 139/P/W/2014 z dnia dot. Wykonania projektu dobudowy przewodów kominowych w budynku mieszkalnym przy ulicy Udzieli 7 zawarta pomiędzy Wspólnotą Mieszkaniową w Gliwicach przy ulicy Udzieli 7 a firmą Zakład Usług Projektowych PROINSTAL Uzgodnienia z inwestorem dotyczące inwentaryzowanego obiektu. Opinia zakładu kominiarskiego nr 0131 z dnia Rozporządzenie M.G.P i B z dnia r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz..U. nr 75 poz.690/2002) uzgodnienia z użytkownikiem. Wizja lokalna oraz pomiary z natury RODZAJE I PRZEZNACZENIE BUDYNKU Budynek przy ulicy Udzieli 7 jest dwupiętrowym budynkiem mieszkalnym, całkowicie podpiwniczonym. Budynek wzniesiony w konstrukcji murowanej, mieści 6 mieszkań ( po 2 na każdej kondygnacji Dach dwuspadowy, konstrukcji płatwiowo - kleszczowej, kryty dachówką. Na ostatniej kondygnacji budynku znajdują się pomieszczenia strychu Niektóre mieszkania zostały wyposażone w indywidualną instalację ogrzewania centralnego, gazowego i węglowego. Mieszkania wyposażone są w kuchnie gazowe 4-ro palnikowe, piece kaflowe oraz gazowe podgrzewacze c.w.u oraz węglowe kotły c.o 1.3 WARUNKI TECHNICZNE Budynki przy ul. Udzieli 7 wyposażony jest w instalacje : Centralne ogrzewanie etażowe zasilane z lokalnych kotłów węglowych i gazowych oraz pieców węglowych. Instalacja gazowa Instalacja elektryczna Telefoniczna Wod / Kan Budynek nie posiada instalacji odgromowej. 2.DOBUDOWA PRZEWODÓW KOMINOWYCH 2.1.PRZEWODY KOMINOWE-STAN ISTNIEJĄCY. Mieszkanie nr. 1 posiada centralne ogrzewanie zasilane z kotła węglowego zlokalizowanego w piwnicy, Junkers c.w.u oraz kuchenkę gazową. Wentylacja kuchni podpięta jest do komina K1. Kocioł węglowy jak i wentylacja kotłowni w piwnicy podpięta jest do komina K3. Brak jest wentylacji łazienki. Mieszkanie nr. 2 posiada centralne ogrzewanie zasilane z kotła węglowego zlokalizowanego w piwnicy, Kuchenkę elektryczną. Wentylacja kuchni i łazienki 4

PROINSTAL Uzgodnienia z inwestorem dotyczące inwentaryzowanego obiektu. Opinia zakładu kominiarskiego nr 0131 z dnia 08.09.2014 Rozporządzenie M.G.P i B z dnia 12.

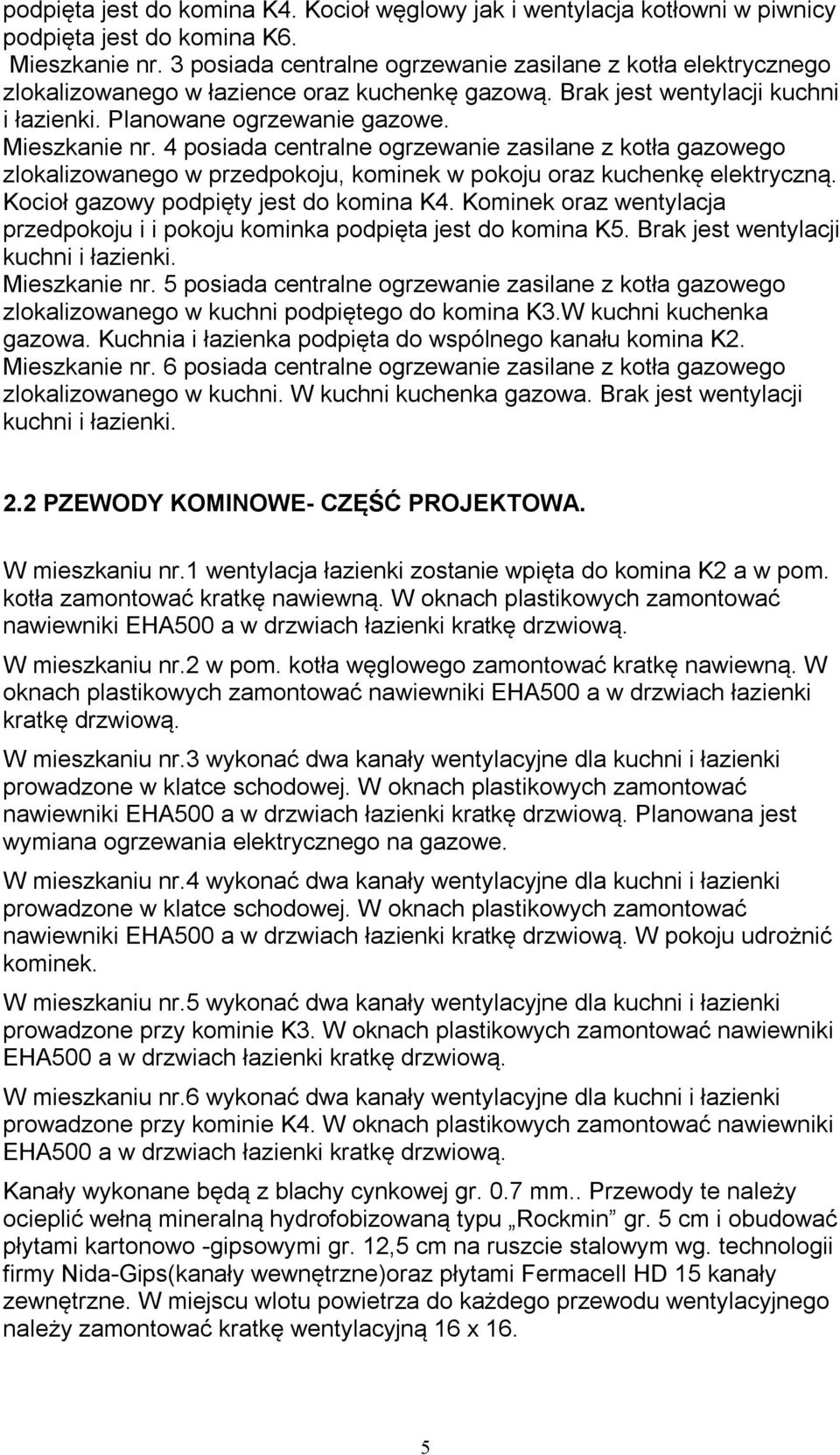

5 podpięta jest do komina K4. Kocioł węglowy jak i wentylacja kotłowni w piwnicy podpięta jest do komina K6. Mieszkanie nr. 3 posiada centralne ogrzewanie zasilane z kotła elektrycznego zlokalizowanego w łazience oraz kuchenkę gazową. Brak jest wentylacji kuchni i łazienki. Planowane ogrzewanie gazowe. Mieszkanie nr. 4 posiada centralne ogrzewanie zasilane z kotła gazowego zlokalizowanego w przedpokoju, kominek w pokoju oraz kuchenkę elektryczną. Kocioł gazowy podpięty jest do komina K4. Kominek oraz wentylacja przedpokoju i i pokoju kominka podpięta jest do komina K5. Brak jest wentylacji kuchni i łazienki. Mieszkanie nr. 5 posiada centralne ogrzewanie zasilane z kotła gazowego zlokalizowanego w kuchni podpiętego do komina K3.W kuchni kuchenka gazowa. Kuchnia i łazienka podpięta do wspólnego kanału komina K2. Mieszkanie nr. 6 posiada centralne ogrzewanie zasilane z kotła gazowego zlokalizowanego w kuchni. W kuchni kuchenka gazowa. Brak jest wentylacji kuchni i łazienki. 2.2 PZEWODY KOMINOWE- CZĘŚĆ PROJEKTOWA. W mieszkaniu nr.1 wentylacja łazienki zostanie wpięta do komina K2 a w pom. kotła zamontować kratkę nawiewną. W oknach plastikowych zamontować nawiewniki EHA500 a w drzwiach łazienki kratkę drzwiową. W mieszkaniu nr.2 w pom. kotła węglowego zamontować kratkę nawiewną. W oknach plastikowych zamontować nawiewniki EHA500 a w drzwiach łazienki kratkę drzwiową. W mieszkaniu nr.3 wykonać dwa kanały wentylacyjne dla kuchni i łazienki prowadzone w klatce schodowej. W oknach plastikowych zamontować nawiewniki EHA500 a w drzwiach łazienki kratkę drzwiową. Planowana jest wymiana ogrzewania elektrycznego na gazowe. W mieszkaniu nr.4 wykonać dwa kanały wentylacyjne dla kuchni i łazienki prowadzone w klatce schodowej. W oknach plastikowych zamontować nawiewniki EHA500 a w drzwiach łazienki kratkę drzwiową. W pokoju udrożnić kominek. W mieszkaniu nr.5 wykonać dwa kanały wentylacyjne dla kuchni i łazienki prowadzone przy kominie K3. W oknach plastikowych zamontować nawiewniki EHA500 a w drzwiach łazienki kratkę drzwiową. W mieszkaniu nr.6 wykonać dwa kanały wentylacyjne dla kuchni i łazienki prowadzone przy kominie K4. W oknach plastikowych zamontować nawiewniki EHA500 a w drzwiach łazienki kratkę drzwiową. Kanały wykonane będą z blachy cynkowej gr. 0.7 mm.. Przewody te należy ocieplić wełną mineralną hydrofobizowaną typu Rockmin gr. 5 cm i obudować płytami kartonowo -gipsowymi gr. 12,5 cm na ruszcie stalowym wg. technologii firmy Nida-Gips(kanały wewnętrzne)oraz płytami Fermacell HD 15 kanały zewnętrzne. W miejscu wlotu powietrza do każdego przewodu wentylacyjnego należy zamontować kratkę wentylacyjną 16 x 16. 5

4 posiada centralne ogrzewanie zasilane z kotła gazowego zlokalizowanego w przedpokoju, kominek w pokoju oraz kuchenkę elektryczną. Kocioł gazowy podpięty jest do komina K4.

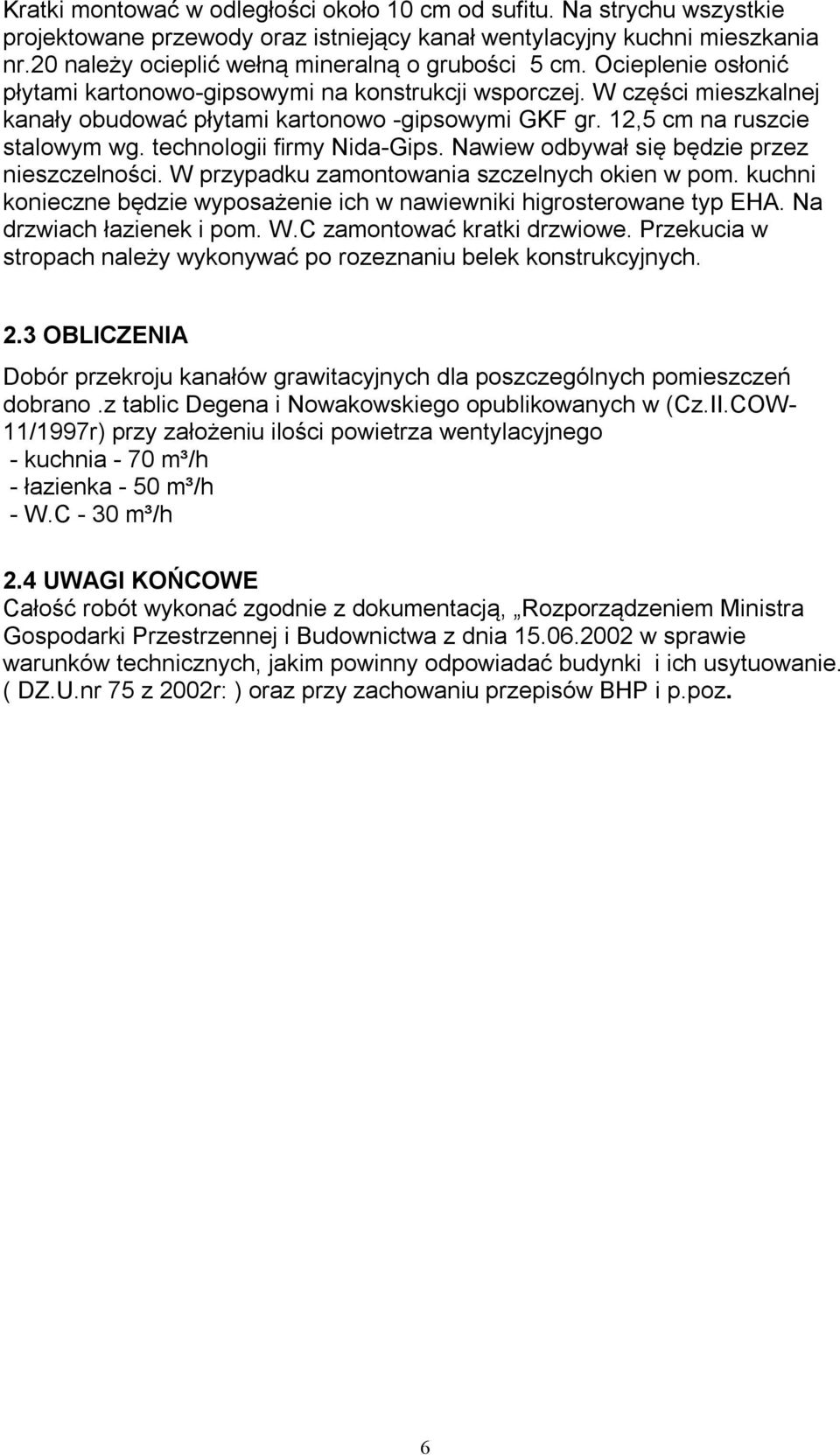

6 Kratki montować w odległości około 10 cm od sufitu. Na strychu wszystkie projektowane przewody oraz istniejący kanał wentylacyjny kuchni mieszkania nr.20 należy ocieplić wełną mineralną o grubości 5 cm. Ocieplenie osłonić płytami kartonowo-gipsowymi na konstrukcji wsporczej. W części mieszkalnej kanały obudować płytami kartonowo -gipsowymi GKF gr. 12,5 cm na ruszcie stalowym wg. technologii firmy Nida-Gips. Nawiew odbywał się będzie przez nieszczelności. W przypadku zamontowania szczelnych okien w pom. kuchni konieczne będzie wyposażenie ich w nawiewniki higrosterowane typ EHA. Na drzwiach łazienek i pom. W.C zamontować kratki drzwiowe. Przekucia w stropach należy wykonywać po rozeznaniu belek konstrukcyjnych. 2.3 OBLICZENIA Dobór przekroju kanałów grawitacyjnych dla poszczególnych pomieszczeń dobrano.z tablic Degena i Nowakowskiego opublikowanych w (Cz.II.COW- 11/1997r) przy założeniu ilości powietrza wentylacyjnego - kuchnia - 70 m³/h - łazienka - 50 m³/h - W.C - 30 m³/h 2.4 UWAGI KOŃCOWE Całość robót wykonać zgodnie z dokumentacją, Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. ( DZ.U.nr 75 z 2002r: ) oraz przy zachowaniu przepisów BHP i p.poz. 6

12,5 cm na ruszcie stalowym wg. technologii firmy Nida-Gips. Nawiew odbywał się będzie przez nieszczelności. W przypadku zamontowania szczelnych okien w pom.

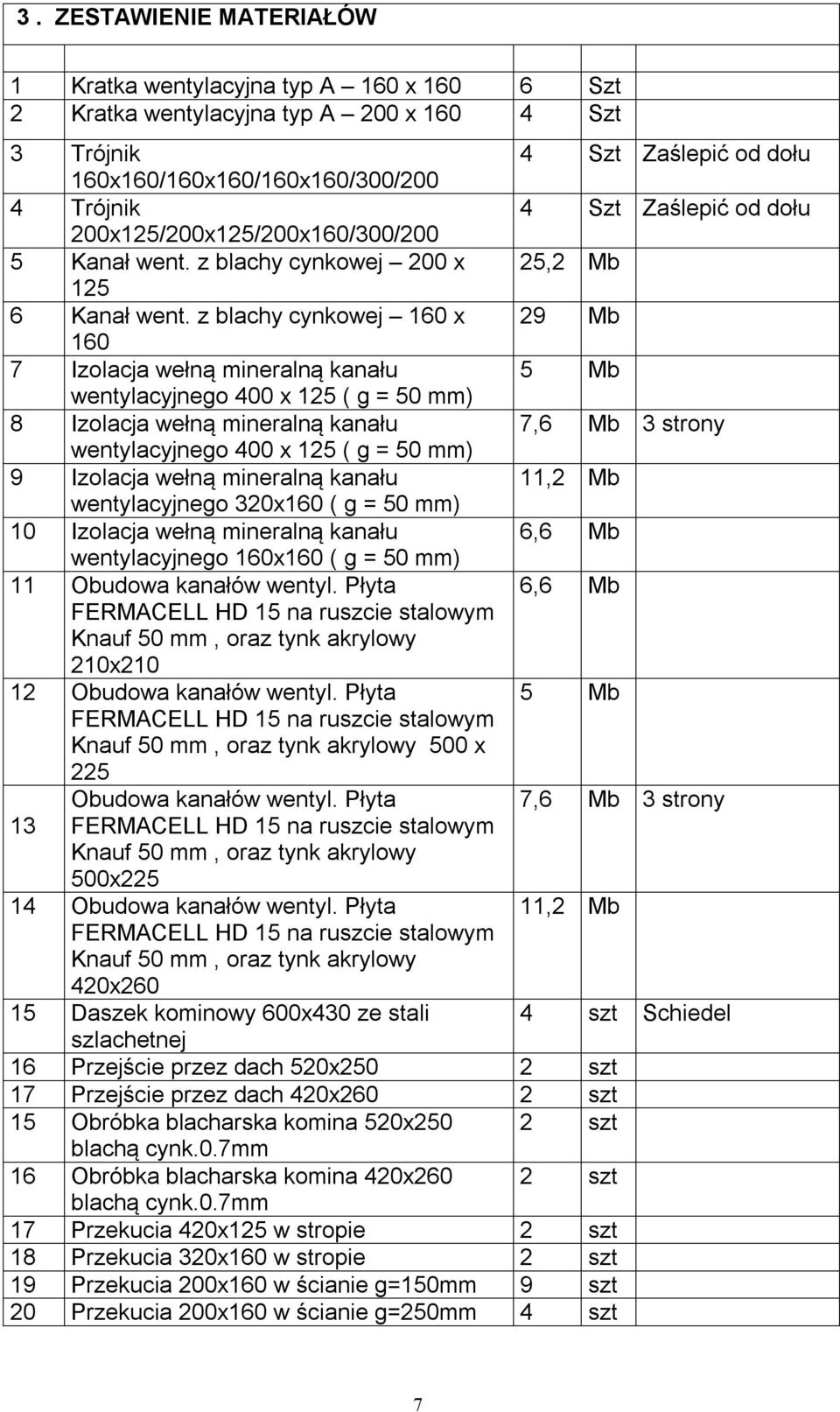

7 3. ZESTAWIENIE MATERIAŁÓW 1 Kratka wentylacyjna typ A 160 x Szt 2 Kratka wentylacyjna typ A 200 x Szt 3 Trójnik 4 Szt Zaślepić od dołu 160x160/160x160/160x160/300/200 4 Trójnik 4 Szt Zaślepić od dołu 200x125/200x125/200x160/300/200 5 Kanał went. z blachy cynkowej 200 x 25,2 Mb Kanał went. z blachy cynkowej 160 x 29 Mb Izolacja wełną mineralną kanału 5 Mb wentylacyjnego 400 x 125 ( g = 50 mm) 8 Izolacja wełną mineralną kanału 7,6 Mb 3 strony wentylacyjnego 400 x 125 ( g = 50 mm) 9 Izolacja wełną mineralną kanału 11,2 Mb wentylacyjnego 320x160 ( g = 50 mm) 10 Izolacja wełną mineralną kanału 6,6 Mb wentylacyjnego 160x160 ( g = 50 mm) 11 Obudowa kanałów wentyl. Płyta 6,6 Mb FERMACELL HD 15 na ruszcie stalowym Knauf 50 mm, oraz tynk akrylowy 210x Obudowa kanałów wentyl. Płyta 5 Mb FERMACELL HD 15 na ruszcie stalowym Knauf 50 mm, oraz tynk akrylowy 500 x 225 Obudowa kanałów wentyl. Płyta 7,6 Mb 3 strony 13 FERMACELL HD 15 na ruszcie stalowym Knauf 50 mm, oraz tynk akrylowy 500x Obudowa kanałów wentyl. Płyta 11,2 Mb FERMACELL HD 15 na ruszcie stalowym Knauf 50 mm, oraz tynk akrylowy 420x Daszek kominowy 600x430 ze stali 4 szt Schiedel szlachetnej 16 Przejście przez dach 520x250 2 szt 17 Przejście przez dach 420x260 2 szt 15 Obróbka blacharska komina 520x250 2 szt blachą cynk.0.7mm 16 Obróbka blacharska komina 420x260 2 szt blachą cynk.0.7mm 17 Przekucia 420x125 w stropie 2 szt 18 Przekucia 320x160 w stropie 2 szt 19 Przekucia 200x160 w ścianie g=150mm 9 szt 20 Przekucia 200x160 w ścianie g=250mm 4 szt 7

z blachy cynkowej 160 x 29 Mb 160 7 Izolacja wełną mineralną kanału 5 Mb wentylacyjnego 400 x 125 ( g = 50 mm) 8 Izolacja wełną mineralną kanału 7,6 Mb 3 strony wentylacyjnego 400 x 125 ( g = 50 mm)

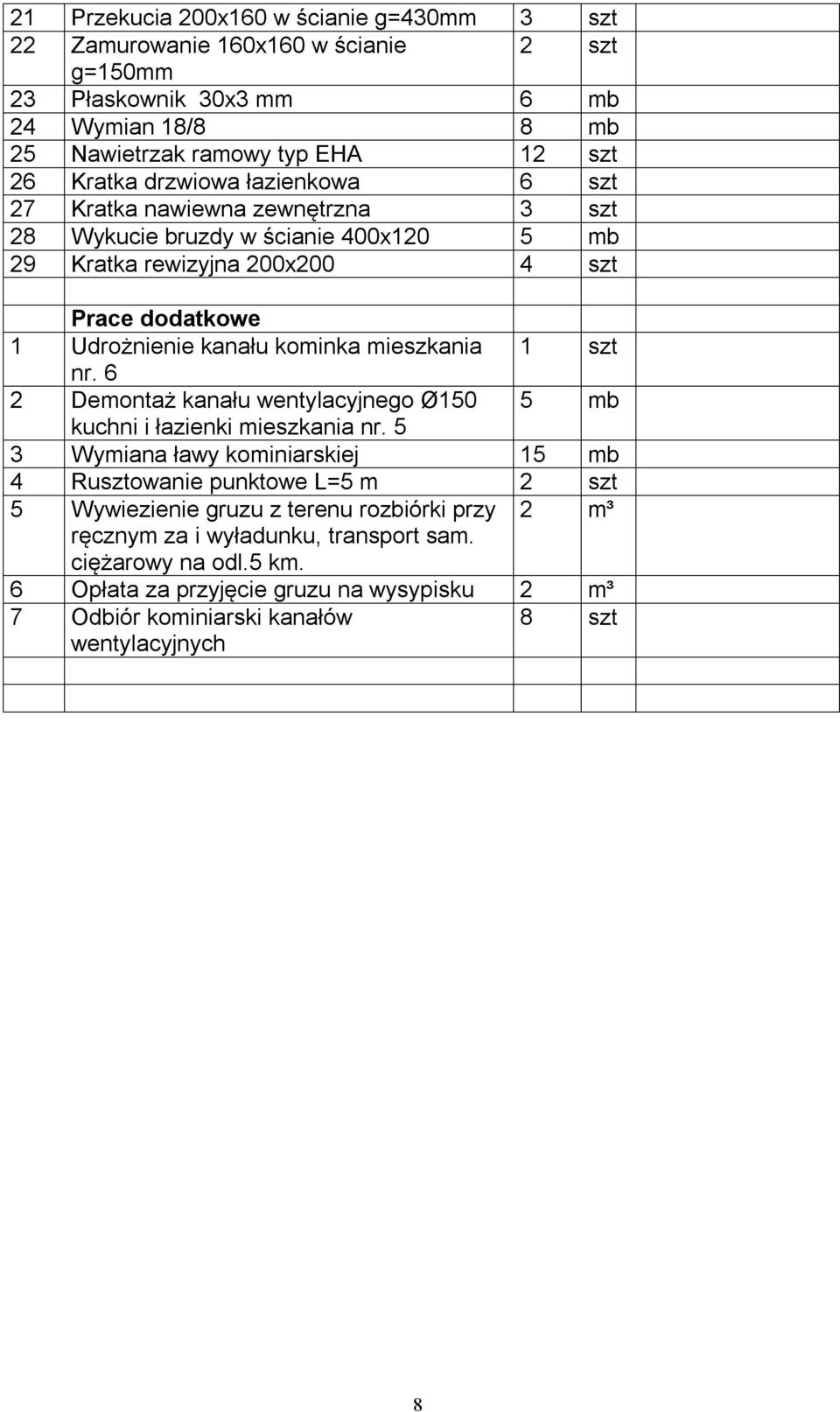

8 21 Przekucia 200x160 w ścianie g=430mm 3 szt 22 Zamurowanie 160x160 w ścianie 2 szt g=150mm 23 Płaskownik 30x3 mm 6 mb 24 Wymian 18/8 8 mb 25 Nawietrzak ramowy typ EHA 12 szt 26 Kratka drzwiowa łazienkowa 6 szt 27 Kratka nawiewna zewnętrzna 3 szt 28 Wykucie bruzdy w ścianie 400x120 5 mb 29 Kratka rewizyjna 200x200 4 szt Prace dodatkowe 1 Udrożnienie kanału kominka mieszkania 1 szt nr. 6 2 Demontaż kanału wentylacyjnego Ø150 5 mb kuchni i łazienki mieszkania nr. 5 3 Wymiana ławy kominiarskiej 15 mb 4 Rusztowanie punktowe L=5 m 2 szt 5 Wywiezienie gruzu z terenu rozbiórki przy 2 m³ ręcznym za i wyładunku, transport sam. ciężarowy na odl.5 km. 6 Opłata za przyjęcie gruzu na wysypisku 2 m³ 7 Odbiór kominiarski kanałów wentylacyjnych 8 szt 8

mieszkania 1 szt nr. 6 2 Demontaż kanału wentylacyjnego Ø150 5 mb kuchni i łazienki mieszkania nr.
