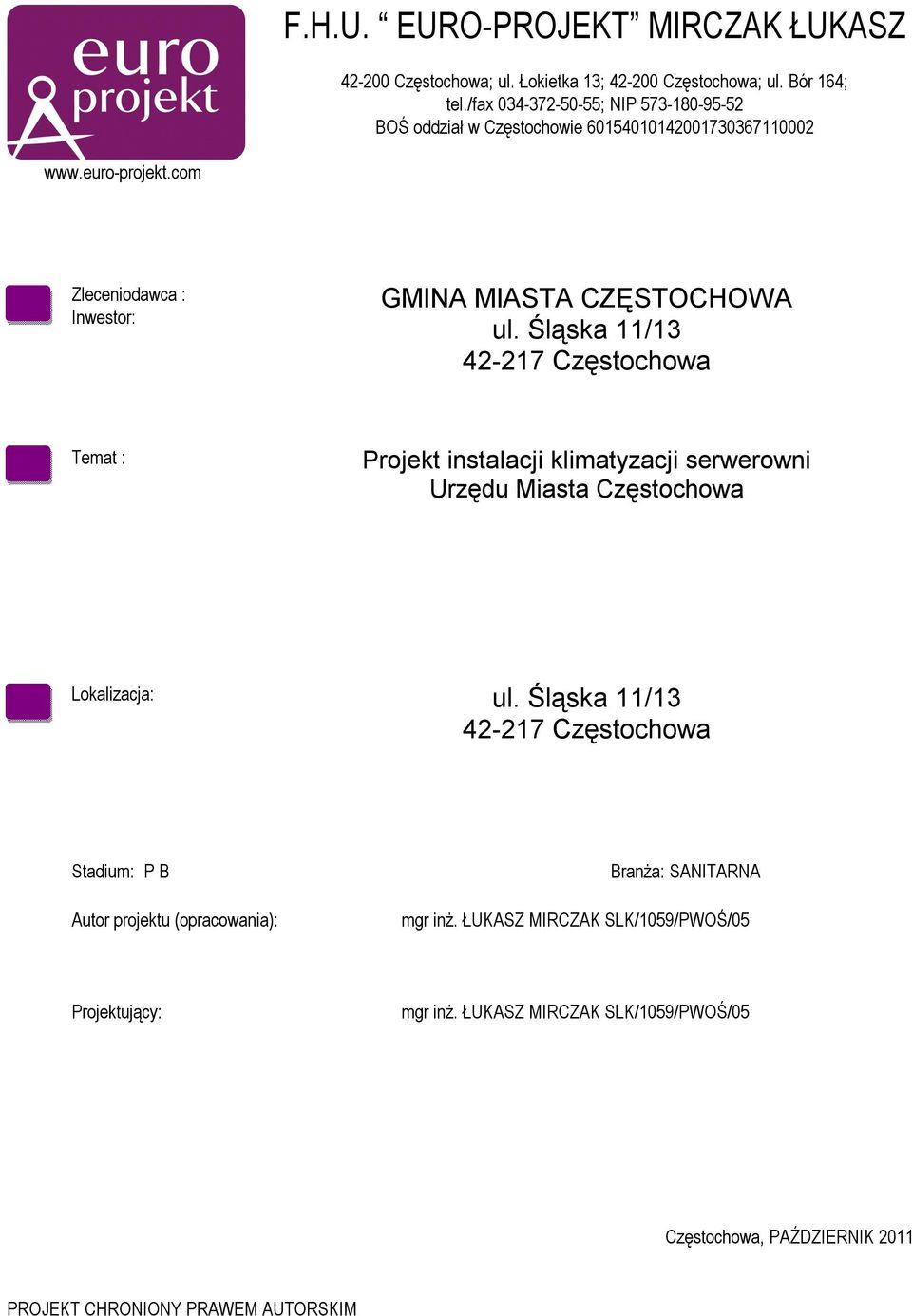

1 F.H.U. EURO-PROJEKT MIRCZAK ŁUKASZ Częstochowa; ul. Łokietka 13; Częstochowa; ul. Bór 164; tel./fax ; NIP BOŚ oddział w Częstochowie Zleceniodawca : Inwestor: GMINA MIASTA CZĘSTOCHOWA ul. Śląska 11/ Częstochowa Temat : Projekt instalacji klimatyzacji serwerowni Urzędu Miasta Częstochowa Lokalizacja: ul. Śląska 11/ Częstochowa Stadium: P B Autor projektu (opracowania): Branża: SANITARNA mgr inż. ŁUKASZ MIRCZAK SLK/1059/PWOŚ/05 Projektujący: mgr inż. ŁUKASZ MIRCZAK SLK/1059/PWOŚ/05 Częstochowa, PAŹDZIERNIK 2011 PROJEKT CHRONIONY PRAWEM AUTORSKIM

com Zleceniodawca : Inwestor: GMINA MIASTA CZĘSTOCHOWA ul.

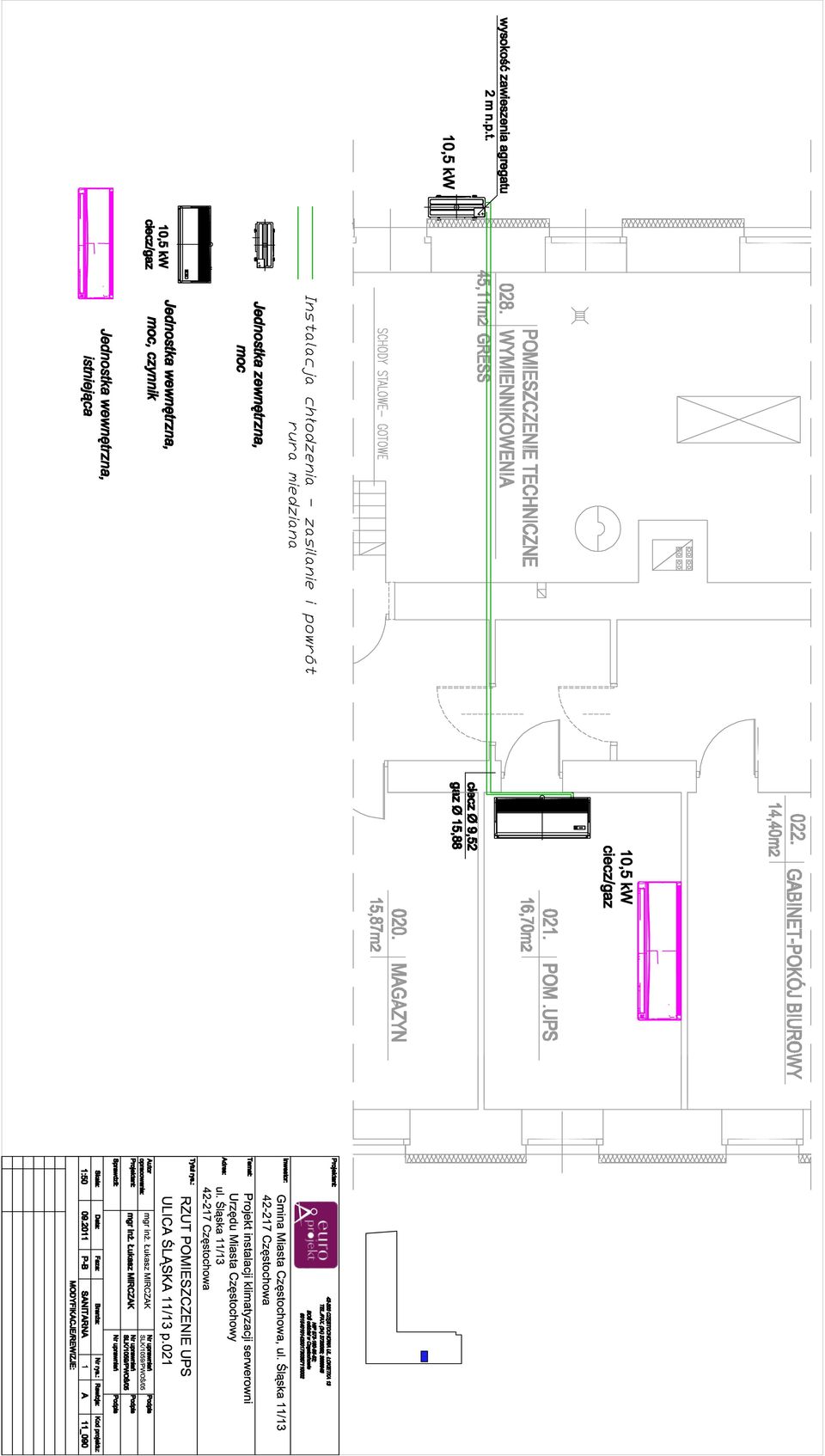

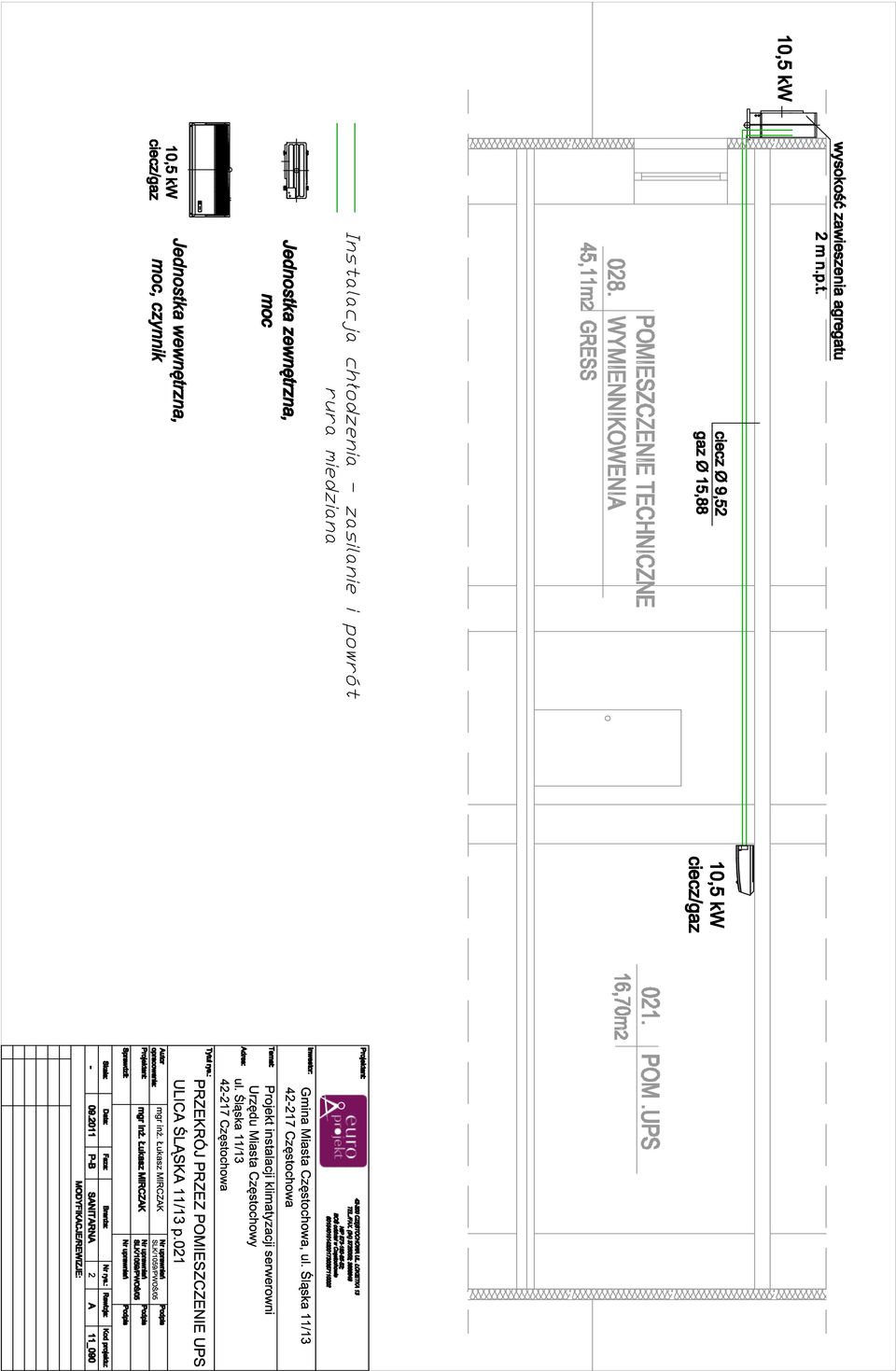

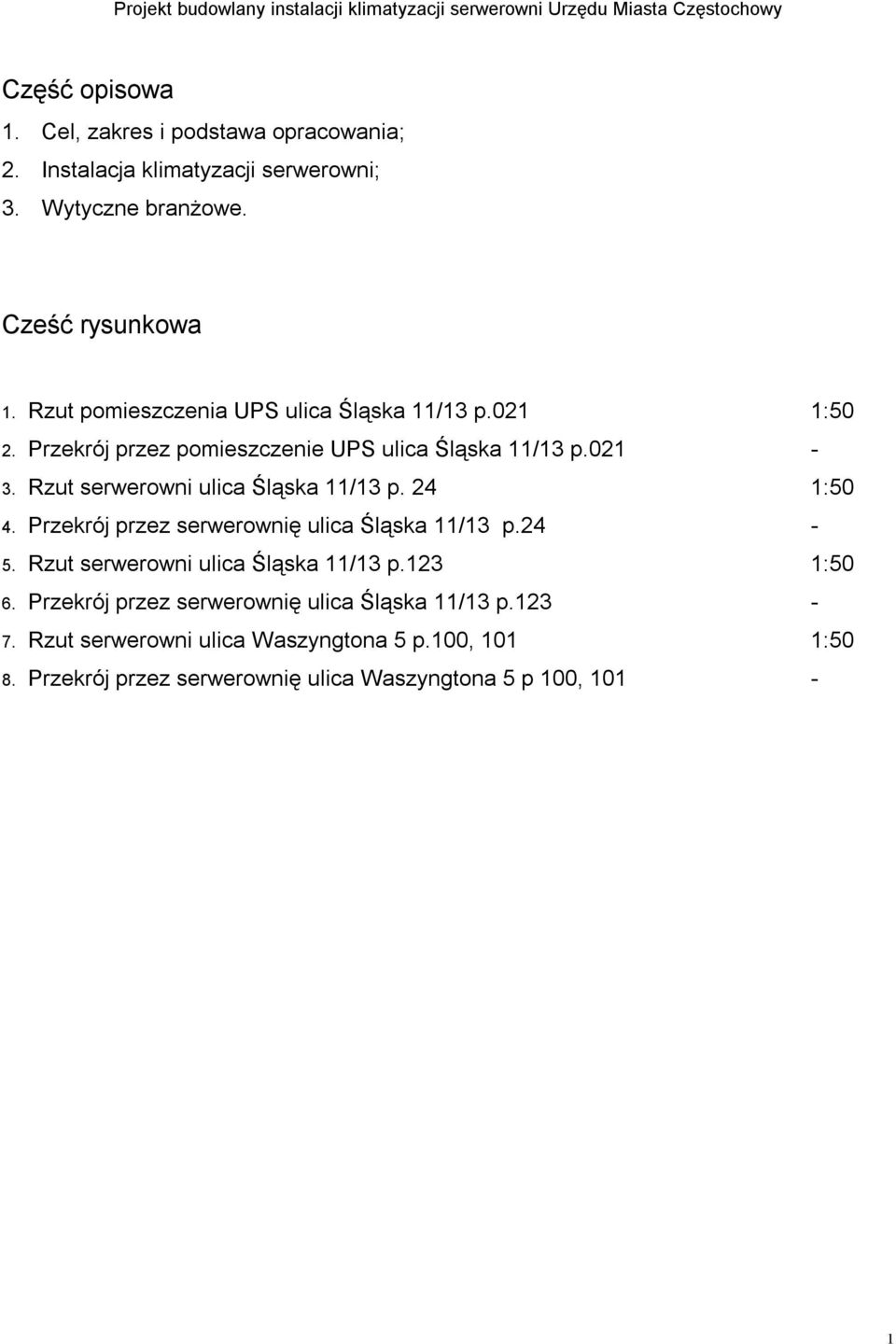

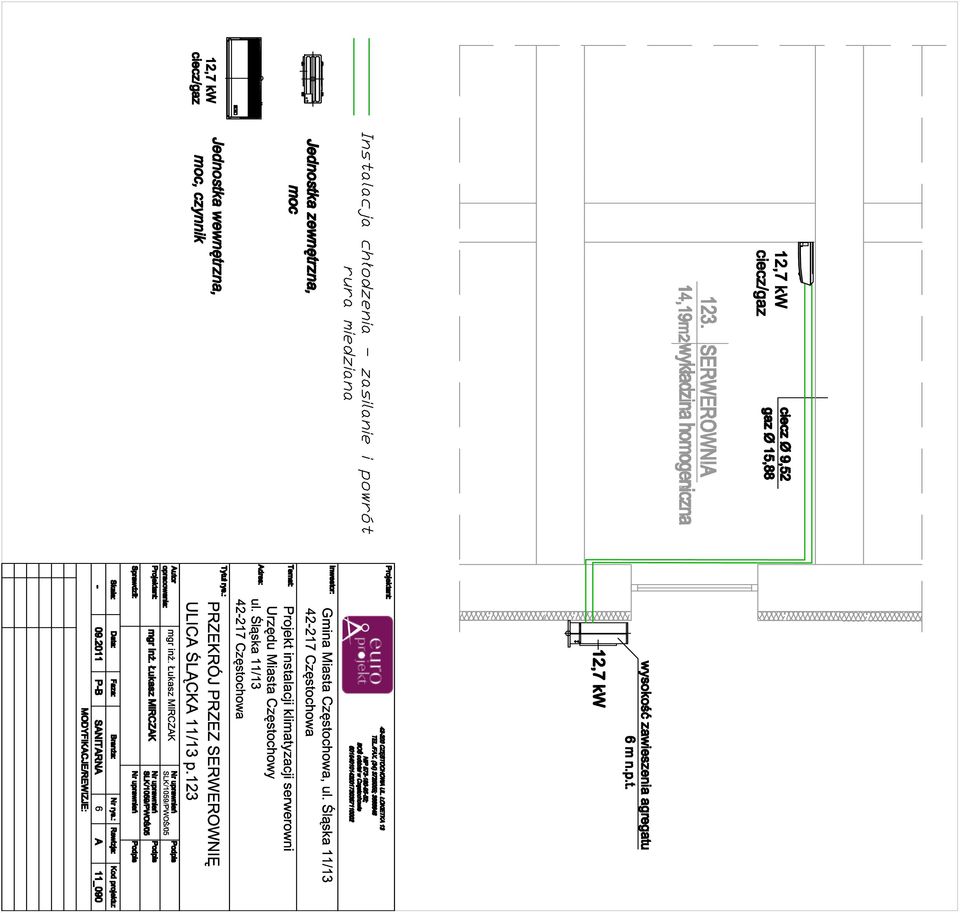

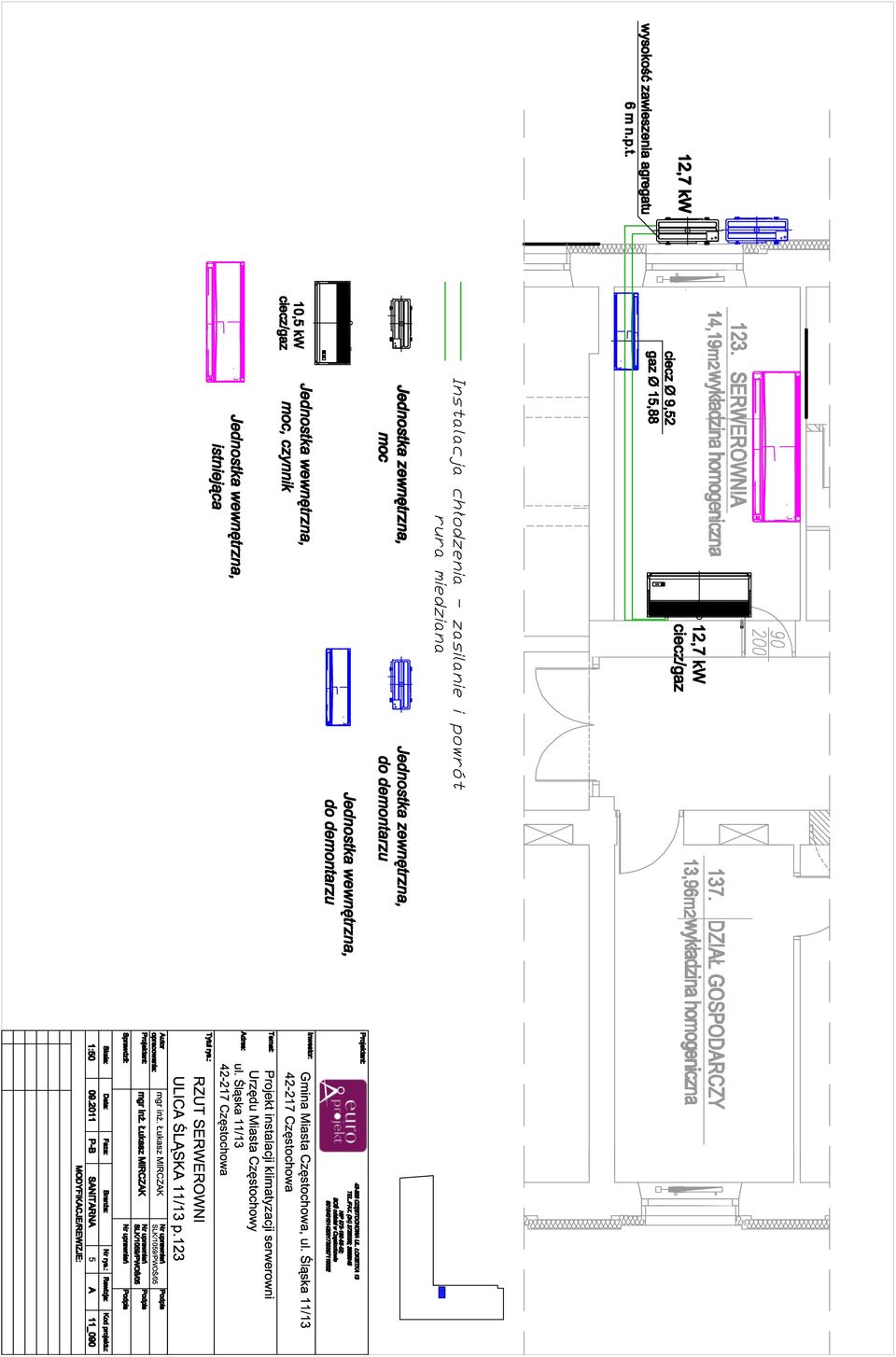

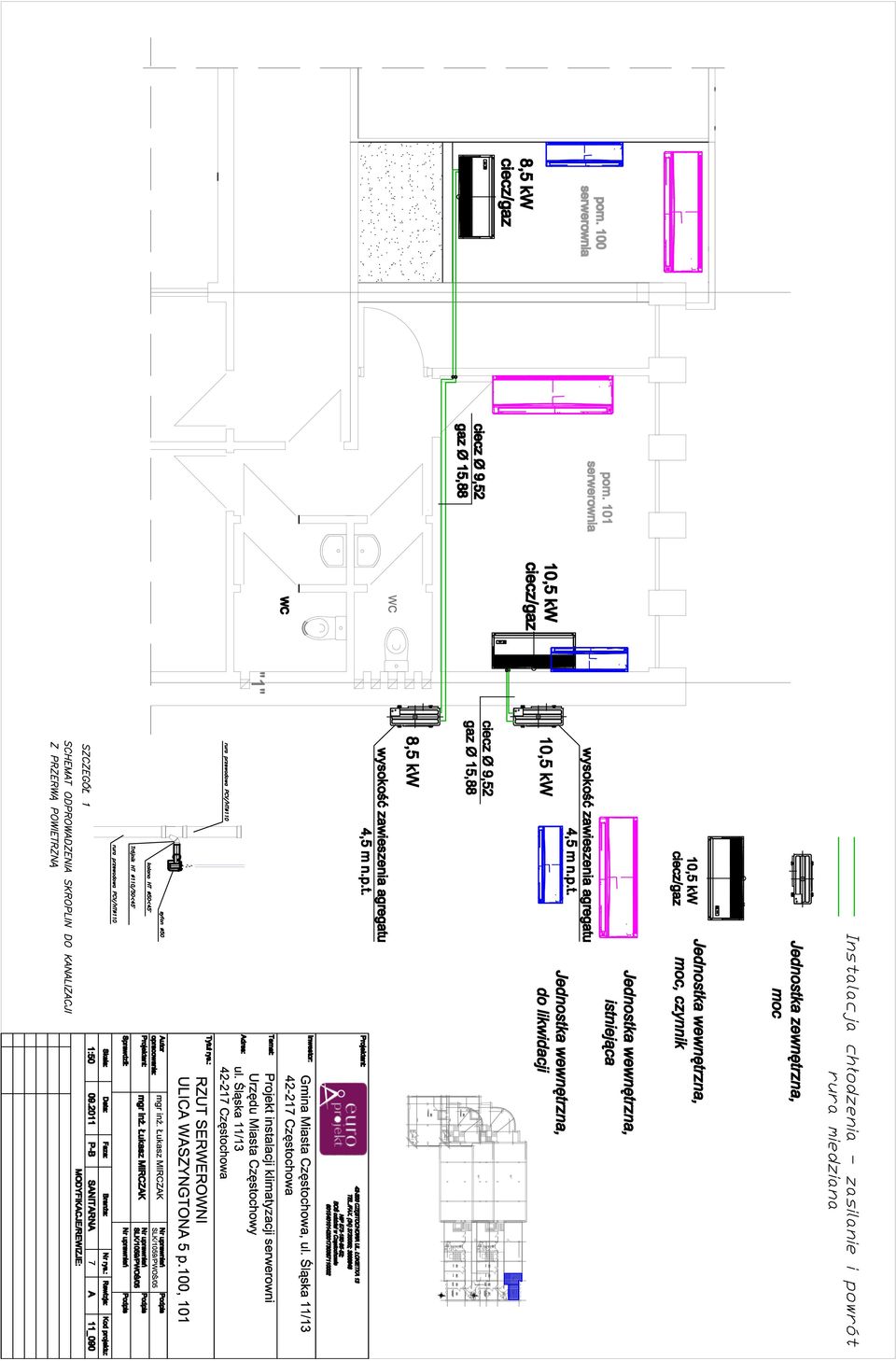

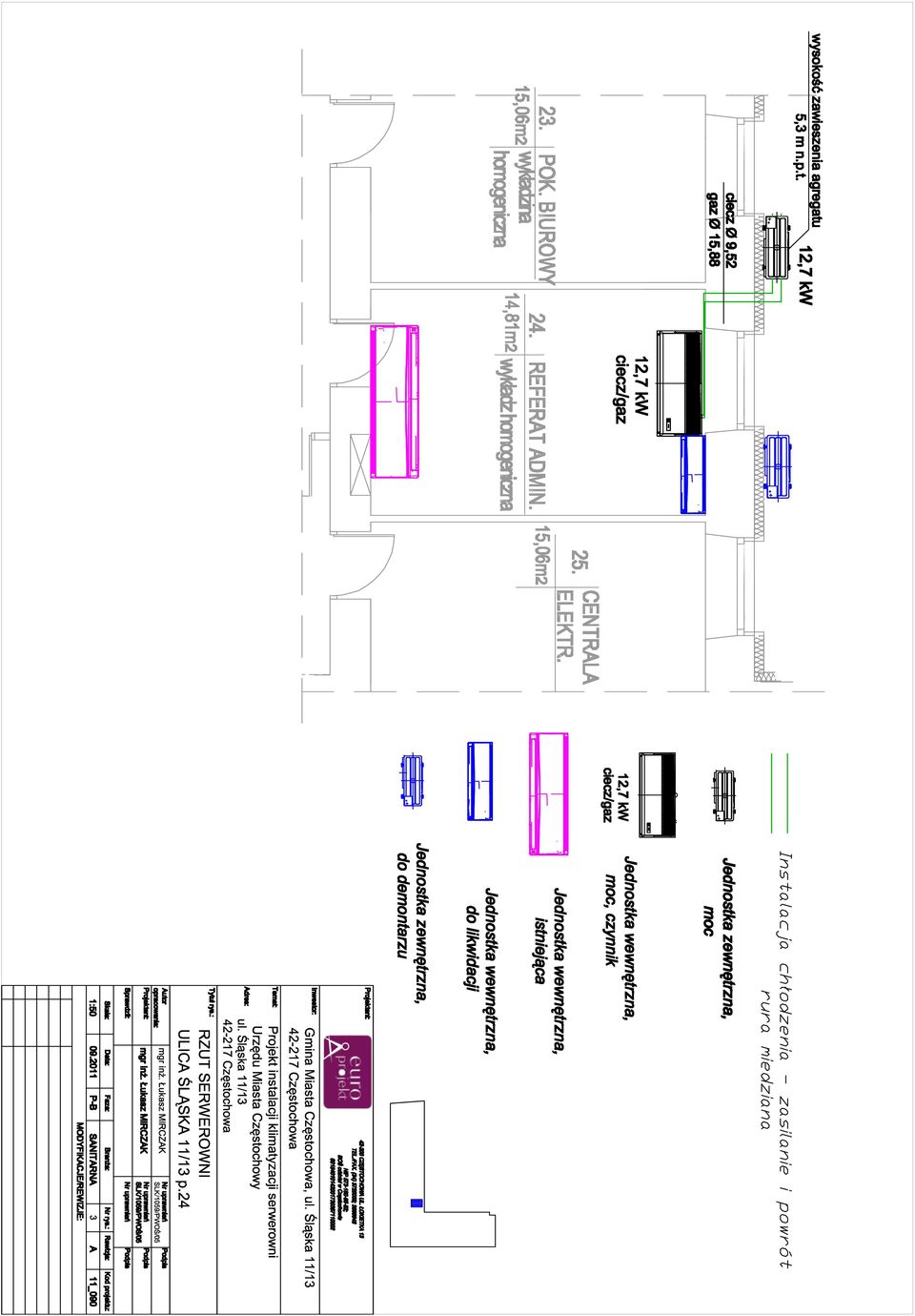

2 Projekt budowlany instalacji klimatyzacji serwerowni Urzędu Miasta Częstochowy Część opisowa 1. Cel, zakres i podstawa opracowania; 2. Instalacja klimatyzacji serwerowni; 3. Wytyczne branżowe. Cześć rysunkowa 1. Rzut pomieszczenia UPS ulica Śląska 11/13 p.021 1:50 2. Przekrój przez pomieszczenie UPS ulica Śląska 11/13 p Rzut serwerowni ulica Śląska 11/13 p. 24 1:50 4. Przekrój przez serwerownię ulica Śląska 11/13 p Rzut serwerowni ulica Śląska 11/13 p.123 1:50 6. Przekrój przez serwerownię ulica Śląska 11/13 p Rzut serwerowni ulica Waszyngtona 5 p.100, 101 1:50 8. Przekrój przez serwerownię ulica Waszyngtona 5 p 100, 101-1

Przekrój przez pomieszczenie UPS ulica Śląska 11/13 p.021-3. Rzut serwerowni ulica Śląska 11/13 p. 24 1:50 4. Przekrój przez serwerownię ulica Śląska 11/13 p.24-5.

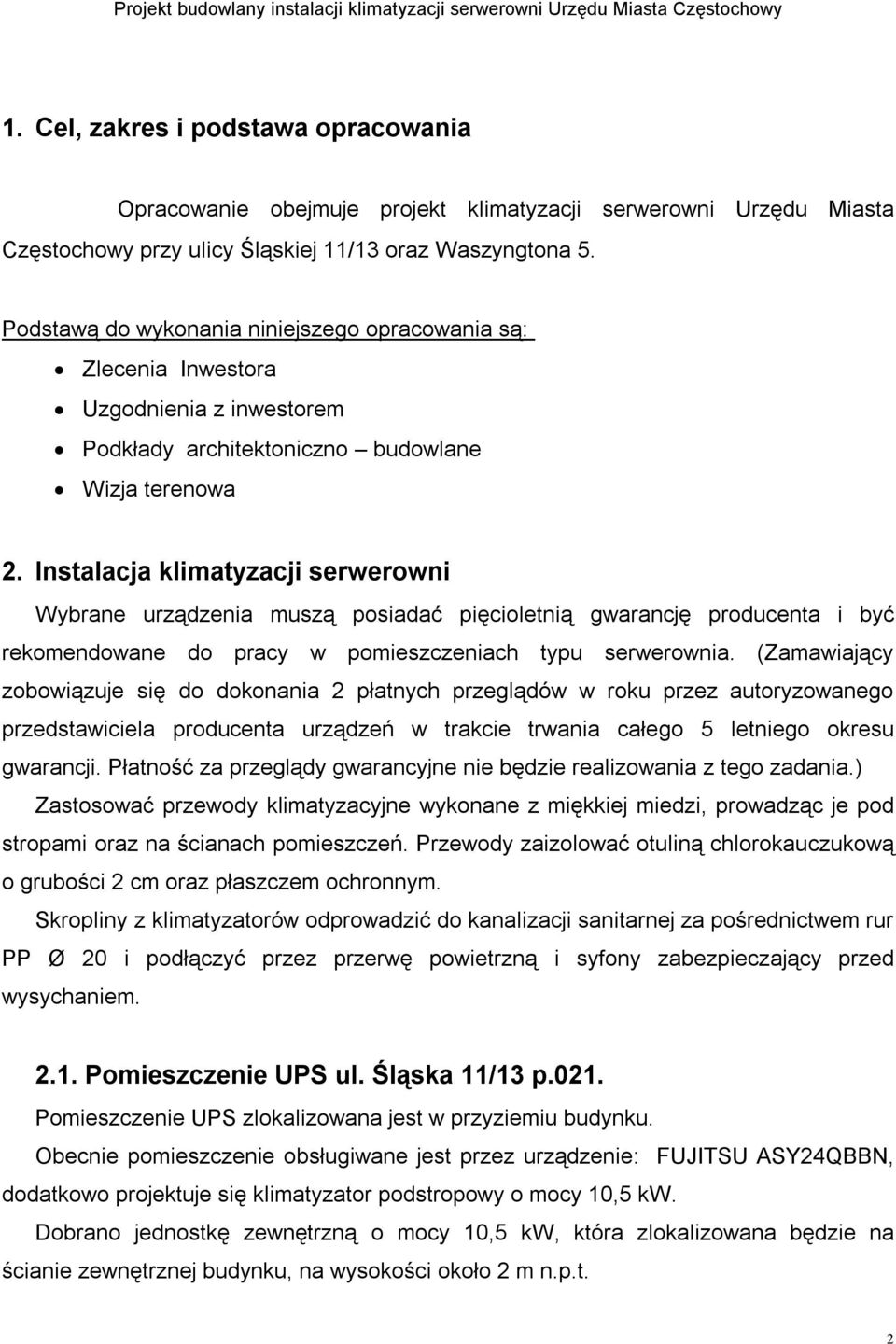

3 Projekt budowlany instalacji klimatyzacji serwerowni Urzędu Miasta Częstochowy 1. Cel, zakres i podstawa opracowania Opracowanie obejmuje projekt klimatyzacji serwerowni Urzędu Miasta Częstochowy przy ulicy Śląskiej 11/13 oraz Waszyngtona 5. Podstawą do wykonania niniejszego opracowania są: Zlecenia Inwestora Uzgodnienia z inwestorem Podkłady architektoniczno budowlane Wizja terenowa 2. Instalacja klimatyzacji serwerowni Wybrane urządzenia muszą posiadać pięcioletnią gwarancję producenta i być rekomendowane do pracy w pomieszczeniach typu serwerownia. (Zamawiający zobowiązuje się do dokonania 2 płatnych przeglądów w roku przez autoryzowanego przedstawiciela producenta urządzeń w trakcie trwania całego 5 letniego okresu gwarancji. Płatność za przeglądy gwarancyjne nie będzie realizowania z tego zadania.) Zastosować przewody klimatyzacyjne wykonane z miękkiej miedzi, prowadząc je pod stropami oraz na ścianach pomieszczeń. Przewody zaizolować otuliną chlorokauczukową o grubości 2 cm oraz płaszczem ochronnym. Skropliny z klimatyzatorów odprowadzić do kanalizacji sanitarnej za pośrednictwem rur PP Ø 20 i podłączyć przez przerwę powietrzną i syfony zabezpieczający przed wysychaniem Pomieszczenie UPS ul. Śląska 11/13 p.021. Pomieszczenie UPS zlokalizowana jest w przyziemiu budynku. Obecnie pomieszczenie obsługiwane jest przez urządzenie: FUJITSU ASY24QBBN, dodatkowo projektuje się klimatyzator podstropowy o mocy 10,5 kw. Dobrano jednostkę zewnętrzną o mocy 10,5 kw, która zlokalizowana będzie na ścianie zewnętrznej budynku, na wysokości około 2 m n.p.t. 2

Podstawą do wykonania niniejszego opracowania są: Zlecenia Inwestora Uzgodnienia z inwestorem Podkłady architektoniczno budowlane Wizja terenowa 2.

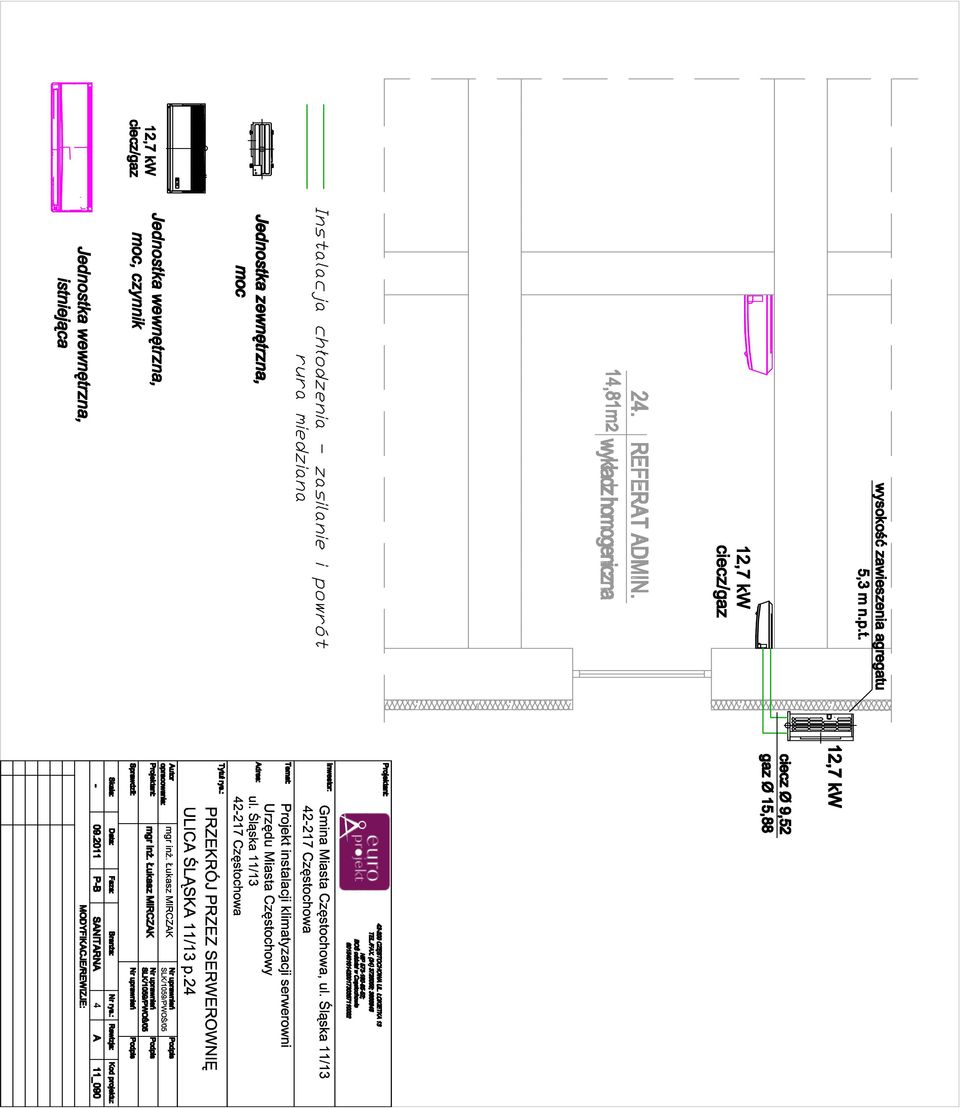

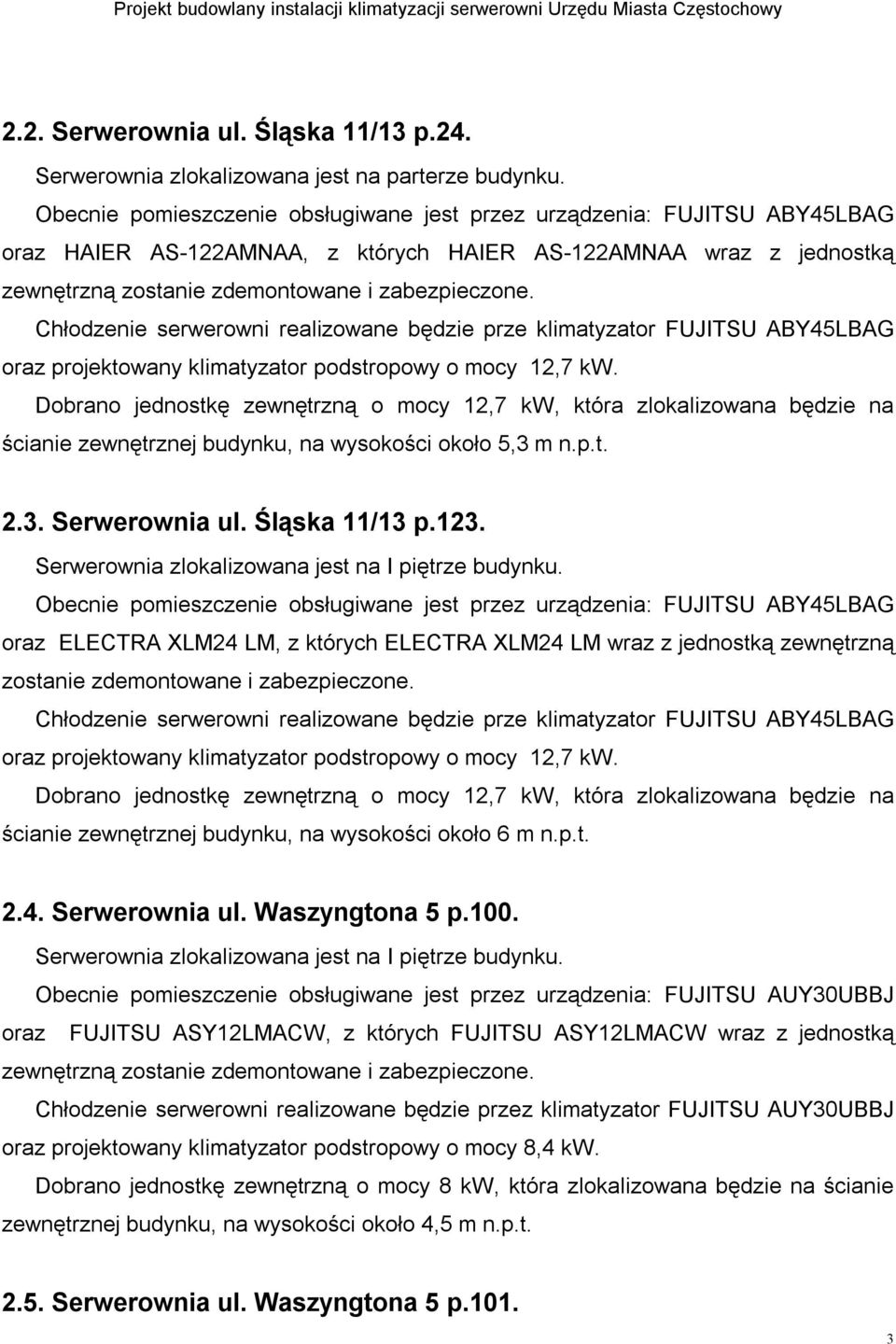

4 Projekt budowlany instalacji klimatyzacji serwerowni Urzędu Miasta Częstochowy 2.2. Serwerownia ul. Śląska 11/13 p.24. Serwerownia zlokalizowana jest na parterze budynku. Obecnie pomieszczenie obsługiwane jest przez urządzenia: FUJITSU ABY45LBAG oraz HAIER AS-122AMNAA, z których HAIER AS-122AMNAA wraz z jednostką zewnętrzną zostanie zdemontowane i zabezpieczone. Chłodzenie serwerowni realizowane będzie prze klimatyzator FUJITSU ABY45LBAG oraz projektowany klimatyzator podstropowy o mocy 12,7 kw. Dobrano jednostkę zewnętrzną o mocy 12,7 kw, która zlokalizowana będzie na ścianie zewnętrznej budynku, na wysokości około 5,3 m n.p.t Serwerownia ul. Śląska 11/13 p.123. Serwerownia zlokalizowana jest na I piętrze budynku. Obecnie pomieszczenie obsługiwane jest przez urządzenia: FUJITSU ABY45LBAG oraz ELECTRA XLM24 LM, z których ELECTRA XLM24 LM wraz z jednostką zewnętrzną zostanie zdemontowane i zabezpieczone. Chłodzenie serwerowni realizowane będzie prze klimatyzator FUJITSU ABY45LBAG oraz projektowany klimatyzator podstropowy o mocy 12,7 kw. Dobrano jednostkę zewnętrzną o mocy 12,7 kw, która zlokalizowana będzie na ścianie zewnętrznej budynku, na wysokości około 6 m n.p.t Serwerownia ul. Waszyngtona 5 p.100. Serwerownia zlokalizowana jest na I piętrze budynku. Obecnie pomieszczenie obsługiwane jest przez urządzenia: FUJITSU AUY30UBBJ oraz FUJITSU ASY12LMACW, z których FUJITSU ASY12LMACW wraz z jednostką zewnętrzną zostanie zdemontowane i zabezpieczone. Chłodzenie serwerowni realizowane będzie przez klimatyzator FUJITSU AUY30UBBJ oraz projektowany klimatyzator podstropowy o mocy 8,4 kw. Dobrano jednostkę zewnętrzną o mocy 8 kw, która zlokalizowana będzie na ścianie zewnętrznej budynku, na wysokości około 4,5 m n.p.t Serwerownia ul. Waszyngtona 5 p

Chłodzenie serwerowni realizowane będzie prze klimatyzator FUJITSU ABY45LBAG oraz projektowany klimatyzator podstropowy o mocy 12,7 kw.

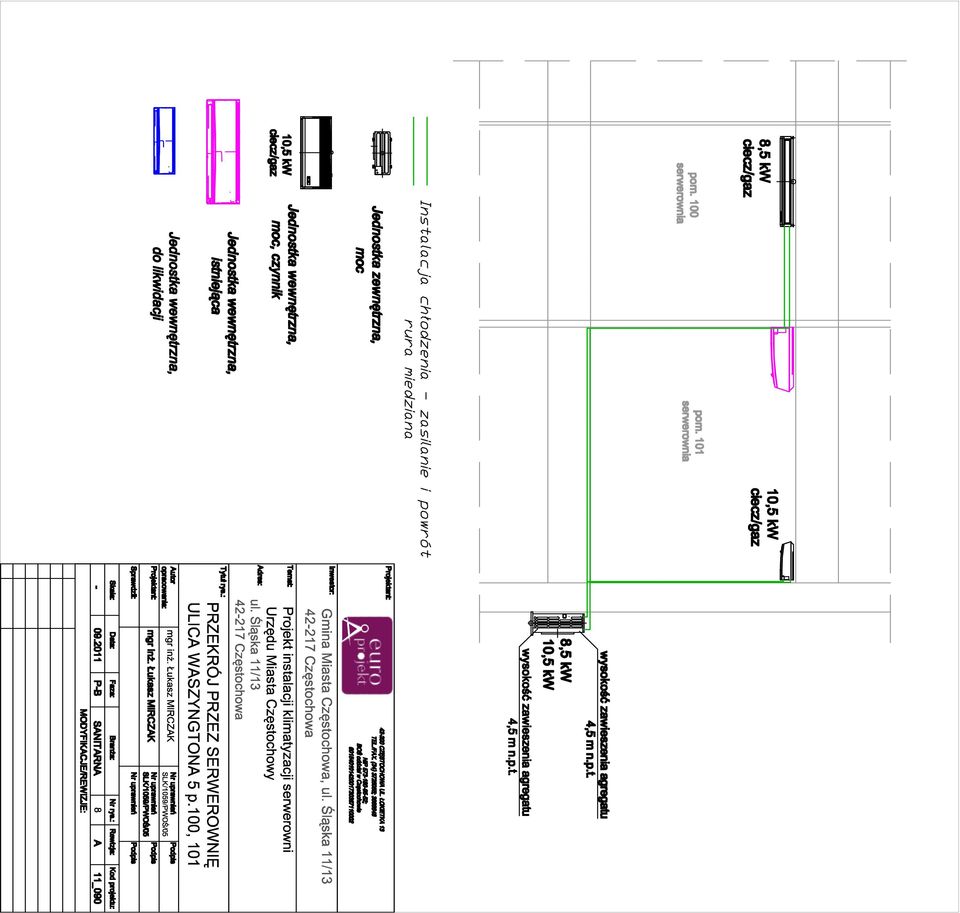

5 Projekt budowlany instalacji klimatyzacji serwerowni Urzędu Miasta Częstochowy Serwerownia zlokalizowana jest na I piętrze budynku. Obecnie pomieszczenie obsługiwane jest przez urządzenia: FUJITSU ABY36LBT oraz FUJITSU ASY12LMACW, z których FUJITSU ASY12LMACW wraz z jednostką zewnętrzną zostanie zdemontowany i zabezpieczony. Chłodzenie serwerowni realizowane będzie prze klimatyzator FUJITSU ABY36LBT oraz projektowany klimatyzator podstropowy o mocy 10,5 kw. Dobrano jednostkę zewnętrzną o mocy 10,5 kw, która zlokalizowana będzie na ścianie zewnętrznej budynku, na wysokości około 4,5 m n.p.t. 3. Jednostki klimatyzacyjne do demontażu i zabezpieczenia. Pomieszczenie Jednostek HAIER AS-122AMNAA + jednostka zewnętrzna na ul. Śląska 11/13 p.24 wysokości parteru ELECTRA XLM24 LM+ jednostka zewnętrzna na ul. Śląska 11/13 p.123 wysokości I piętra ul. Waszyngtona 5 p.100 FUJITSU ASY12LMACW + jednostka zewnętrzna na ul. Waszyngtona 5 p.101 FUJITSU ASY12LMACW wysokości I piętra 4. Wytyczne branżowe 4.1 Elektryczne Urządzenie wpiąć do istniejącej instalacji elektrycznej. 4.2 Budowlane Przejścia przez przegrody przewodów stalowych uszczelnić masą HILTI, Wykonać podpory pod jednostki zewnętrzne. 4

Chłodzenie serwerowni realizowane będzie prze klimatyzator FUJITSU ABY36LBT oraz projektowany klimatyzator podstropowy o mocy 10,5 kw.

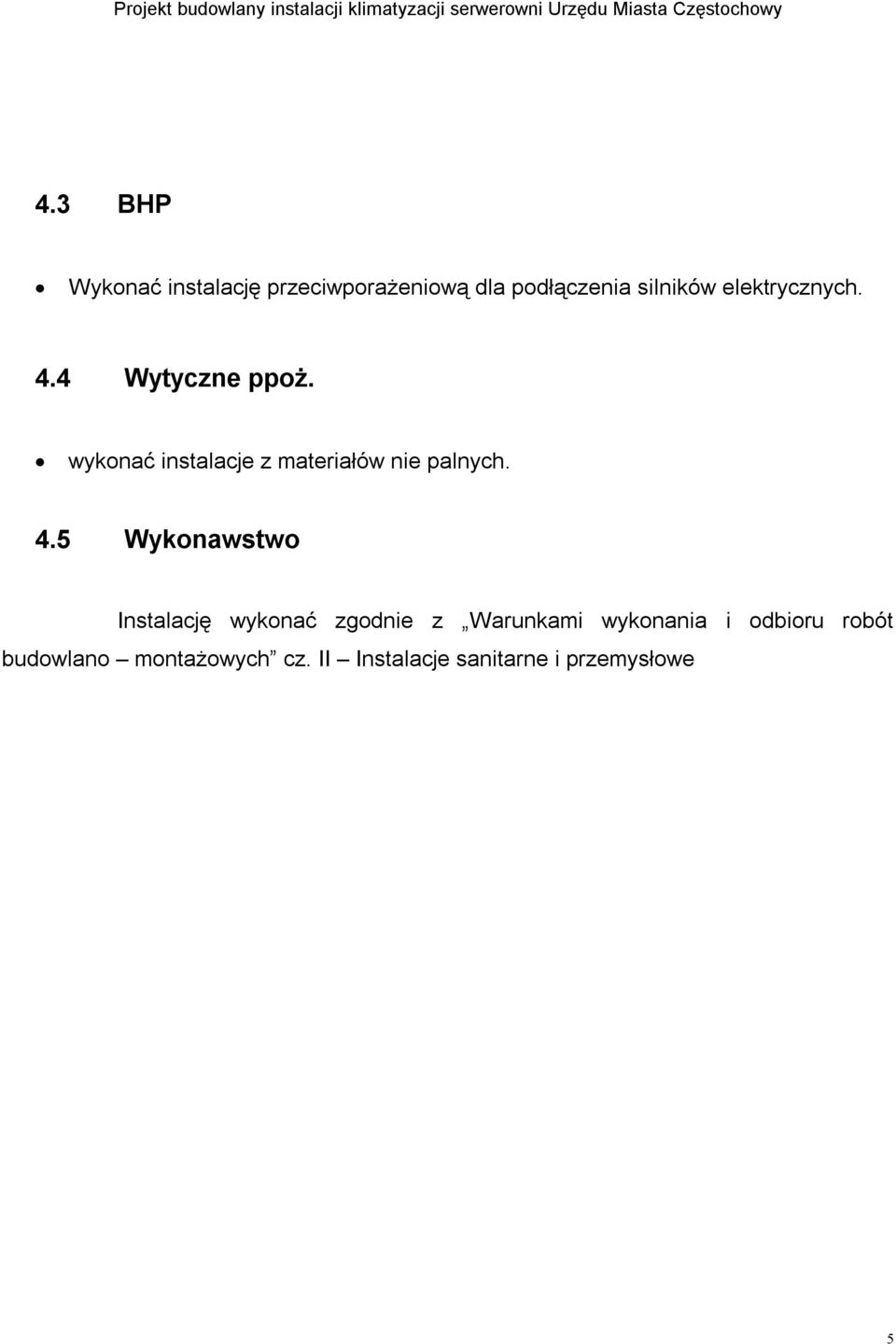

6 Projekt budowlany instalacji klimatyzacji serwerowni Urzędu Miasta Częstochowy 4.3 BHP Wykonać instalację przeciwporażeniową dla podłączenia silników elektrycznych. 4.4 Wytyczne ppoż. wykonać instalacje z materiałów nie palnych. 4.5 Wykonawstwo Instalację wykonać zgodnie z Warunkami wykonania i odbioru robót budowlano montażowych cz. II Instalacje sanitarne i przemysłowe 5

4 Wytyczne ppoż. wykonać instalacje z materiałów nie palnych. 4.
