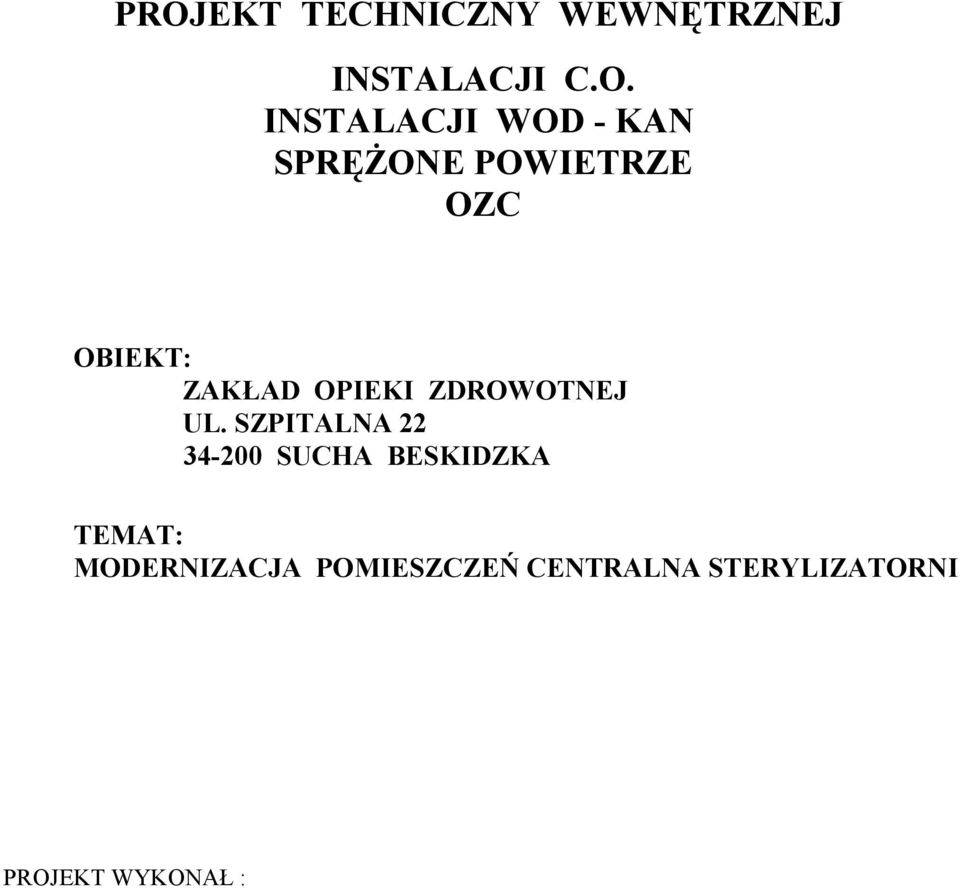

1 PROJEKT TECHNICZNY WEWNĘTRZNEJ INSTALACJI C.O. INSTALACJI WOD - KAN SPRĘŻONE POWIETRZE OZC OBIEKT: ZAKŁAD OPIEKI ZDROWOTNEJ UL. SZPITALNA SUCHA BESKIDZKA TEMAT: MODERNIZACJA POMIESZCZEŃ CENTRALNA STERYLIZATORNI PROJEKT WYKONAŁ :

2 CZĘŚĆ OPISOWA I. Opis techniczny 1. Podstawa opracowania 2. Cel i zakres opracowania 3. Opis projektowanej instalacji Instalacja wody zimnej i ciepłej Instalacja wody demnieralizowanej Instalacja wody zimnej zmiękczonej Instalacja kanalizacji sanitarnej Sprężone powietrze 4. Zestawienie materiałów SPIS RYSUNKÓW Rys. Nr 1 - Instalacja c.o. Rzut III piętra skala 1: 100 Rys. Nr 2 - Instalacja c.o. Profil podłużny skala 1: 100 Rys. Nr 3 - Instalacja wodociągowa Rzut III piętra skala 1: 100 woda zimna,woda ciepła, woda demineralizowana, woda zimna zmiękczona Rys. Nr 4 - Instalacja wodociągowa Profil podłużny skala 1: 100 woda zimna,woda ciepła, woda demineralizowana, woda zimna zmiękczona Rys. Nr 5 - Instalacja kanalizacyjna Rzut III pietra skala 1: 100 Rys. Nr 6 - Instalacja kanalizacyjna Profil podłużny skala 1:100 Rys. Nr 7 - Sprężone powietrze Rzut III piętra skala 1:100 Rys. Nr 8 - Sprężone powietrze Profil podłużny skala 1:100

3 I. OPIS TECHNICZNY 1. Podstawa opracowania - zlecenie Inwestora - projekt architektoniczno-konstrukcyjny budynku - wymagania szczegółowe - uzgodnienia branżowe - obowiązujące normy i przepisy 2. Cel i zakres opracowania Celem niniejszego opracowania jest projekt wykonawczy instalacji c.o., wod-kan, sprężone powietrze dla rozbudowy Centralnej Sterylizatorni Zakładu Opieki Zdrowotnej Sucha Beskidzka.

4 INSTALACJA WEWNĘTRZNA C.O. 1. Opis techniczny : Pomieszczenia ogrzewane będą z centralnej kotłowni. Włączenie do istniejących pionów c.o. Przyjęto do obliczeń parametry: t v C t r C t i C 2.Grzejniki Projektuje się zamontowanie grzejników stalowych płytowych, konwektorowych, kompaktowych z wbudowanym zaworem regulacyjnym, oraz odpowietrznikiem. Grzejniki są podłączone oddolnie za pomocą zintegrowanej armatury przyłączeniowej z możliwością odcięcia i spustu wody. Każdy grzejnik należy wyposażyć w głowicę termostatyczną. Odpowietrzenie instalacji następuje poprzez odpowietrzniki będące na wyposażeniu kotła, oraz zawory odpowietrzające na grzejnikach. Projektuje się zawór nadmiarowo-upustowy łączący rurociąg zasilający i powrotny bezpośrednio za pompą cyrkulacyjną. Zawór zabezpiecza instalację przed wzrostem ciśnienia w przypadku przymknięcia części zaworów termostatycznych. Projektuje się łączenie grzejników systemem dwururowym. Dane odnośnie doboru grzejników w części obliczeniowej. 3. Rurarze Projektuje się wykonanie instalacji z rur i łączników polipropylenowych firmy Aquatherm-Polska, technologia fusiotherm system instalacyjny PP-R. Do wykonania instalacji projektuje się zastosowanie rury typ Stabi-Glass. Rury prowadzić w warstwie podposadzkowej oraz w bruzdach naściennych. Instalacja wykonana w technologii fusiotherm nie wymaga dodatkowego ocieplenia, oraz wykonania kompensacji. Jedynym warunkiem jest minimalna grubość przykrycia rur 4 cm. Połączenia rur i kształtek wykonane są przez zgrzewanie, za pomocą specjalnych zgrzewarek. W ofercie Aguatherm-Polska znajduje się cały zestaw łączników, kształtek przejściowych, oraz armatury potrzebnej do wykonania instalacji. W przejściach przez mury, stropy zamontować tuleje ochronne. Instalacja jest napełniana wodą. Instalację należy zinwentaryzować w dokumentacji powykonawczej.

5 4. Próby ciśnienia Próby szczelności instalacji na zimno i gorąco należy wykonać zgodnie z warunkami technicznymi odbioru instalacji. Próbę instalacji przeprowadzić przed zamurowaniem bruzd i zabetonowaniem posadzek. Instalację powinni wykonać przeszkoleni przez Aquatherm-Polska monterzy instalacji w systemie fusiotherm. 5. Uwagi końcowe Prace instalacyjno-montażowe i odbiory wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 z dnia r. poz. 690) wraz ze zmianami (Dz.U. Nr 109 z dnia r. poz. 1156).

6 DOBÓR WIELKOŚCI GRZEJNIKÓW Stalowe grzejniki płytowe firmy KORADO RADIK VENTIL KOMPAKT NR POM. NAZWA POMIESZCZENIA TYP GRZEJNIKA WYMIARY WYS./DŁ. 0.2 Pom.mycia i dezynfekcji 11VK 11VK 600/ / Pomieszczenie 22VK 600/1000 pakietowania 10. Magazyn 11VK 600/800 sterylny Pom.wydawania 11VK 600/ Pokój socjalny 11VK 600/700 18A Szatnia 11VK 600/400 18B Łazienka 11VK 600/ Pokój 11VK 600/500 kierownika 22. Łazienka 11VK 600/ Szatnia 11VK 600/ Korytarz 11VK 11VK 600/ /1200 ZESTAWIENIE MATERIAŁÓW CENTRALNE OGRZEWANIE L.P. NAZWA MATERIAŁU SZT. Mb 1. Grzejniki konwektorowe płytowe 13 - wg wykazu 2. Zawór termostatyczny 15 mm Zespół przyłączeniowy 13 - z wstępną nastawą 15 mm 5. Zawór przeciążeniowy 25 mm 1-6. Rury Stabi-Glass 20x2.8 mm - 65,0

7 INSTALACJA WODOCIĄGOWA WODA ZIMNA,WODA CIEPŁA WODA DEMINERALIZOWANA WODA ZIMNA ZMIĘKCZONA 1. Dane ogólne : Zasilanie w wodę zimną i ciepłą przewiduje się z istniejących pionów wodociągowych, zasilanych z centralnej kotłowni. 2. Rozprowadzenie wody : Projektuje się wykonanie wewnętrznej instalacji z rur i łączników polipropylenowych firmy Aquatherm-Polska, technologia fusiotherm system PP-R. Instalację zimnej i cieplej wody wykonać z rur fusiotherm Stabi Glass. Dopuszcza się wykonanie instalacji zimnej wody z rur fusiotherm. Rury prowadzić w warstwie podposadzkowej oraz w bruzdach naściennych. Instalacja wykonana w technologii fusiotherm nie wymaga dodatkowego ocieplenia, oraz wykonania kompensacji na c.w.u. Jedynym warunkiem jest minimalna grubość przykrycia rur 4 cm. Połączenia rur i kształtek wykonane są przez zgrzewanie, za pomocą specjalnych zgrzewarek. W ofercie Aquatherm-Polska znajduje się cały zestaw łączników, kształtek przejściowych, oraz armatury potrzebnej do wykonania instalacji. W przejściach przez mury, stropy zamontować tuleje ochronne. Przed zabetonowaniem rur w posadzkach i bruzdach należy wykonać próbę szczelności instalacji na zimno i gorąco. Wysokości na których podłączone będą poszczególne przybory i urządzenia podano na profilu podłużnym. Instalację powinni wykonać przeszkoleni przez Aquatherm-Polska monterzy instalacji w systemie fusiotherm. Instalację należy zinwentaryzować w dokumentacji powykonawczej. WODA DEMINERALIZOWANA Woda demineralizowana uzyskiwana jest w Stacji uzdatniania wody w skład, której wchodzą : filtr wstępny świecowy, filtr węglowy świecowy, odżelaziacz z automatycznym płukaniem, zmiękczacz wody jednokolumnowy ze zbiornikiem solanki, osmozer, zespół hydroforowy do rozprowadzania wody oczyszczonej, zbiornik magazynowy wody oczyszczonej. Stacja uzdatniania podłączona będzie do wewnętrznej instalacji wody zimnej Dn 25 mm. Projektuje się wykonanie instalacji z rur i łączników polipropylenowych

8 firmy Aquatherm-Polska, technologia fusiotherm system PP-R. Instalację wody wykonać z rur fusiotherm Stabi Glass. Rury prowadzić w warstwie podposadzkowej oraz w bruzdach naściennych. Instalacja wykonana w technologii fusiotherm nie wymaga dodatkowego ocieplenia, oraz wykonania kompensacji. Jedynym warunkiem jest minimalna grubość przykrycia rur 4 cm. Połączenia rur i kształtek wykonane są przez zgrzewanie, za pomocą specjalnych zgrzewarek. W ofercie Aquatherm-Polska znajduje się cały zestaw łączników, kształtek przejściowych, oraz armatury potrzebnej do wykonania instalacji. W przejściach przez mury, stropy zamontować tuleje ochronne. Przed zabetonowaniem rur w posadzkach i bruzdach należy wykonać próbę szczelności instalacji. Wysokości na których podłączone będą poszczególne urządzenia podano na profilu podłużnym. W zbiorniku hydroforowym należy utrzymywać ciśnienie Mpa. Instalację powinni wykonać przeszkoleni przez Aquatherm-Polska monterzy instalacji w systemie fusiotherm. Instalację należy zinwentaryzować w dokumentacji powykonawczej. WODA ZIMNA ZMIĘKCZONA Woda zimna zmiękczona będzie rozprowadzana ze Stacji uzdatniania wody z urządzenia zmiękczacz wody jednokolumnowy ze zbiornikiem solanki. Projektuje się wykonanie instalacji z rur i łączników polipropylenowych firmy Aquatherm-Polska, technologia fusiotherm system PP-R. Instalację wody wykonać z rur fusiotherm Stabi Glass. Rury prowadzić w warstwie podposadzkowej oraz w bruzdach naściennych. Instalacja wykonana w technologii fusiotherm nie wymaga dodatkowego ocieplenia, oraz wykonania kompensacji. Jedynym warunkiem jest minimalna grubość przykrycia rur 4 cm. Połączenia rur i kształtek wykonane są przez zgrzewanie, za pomocą specjalnych zgrzewarek. W ofercie Aquatherm-Polska znajduje się cały zestaw łączników, kształtek przejściowych, oraz armatury potrzebnej do wykonania instalacji. W przejściach przez mury, stropy zamontować tuleje ochronne. Przed zabetonowaniem rur w posadzkach i bruzdach należy wykonać próbę szczelności instalacji. Wysokości na których podłączone będą poszczególne urządzenia podano na profilu podłużnym. Instalację powinni wykonać przeszkoleni przez Aquatherm-Polska monterzy instalacji w systemie fusiotherm. Instalację należy zinwentaryzować w dokumentacji powykonawczej.

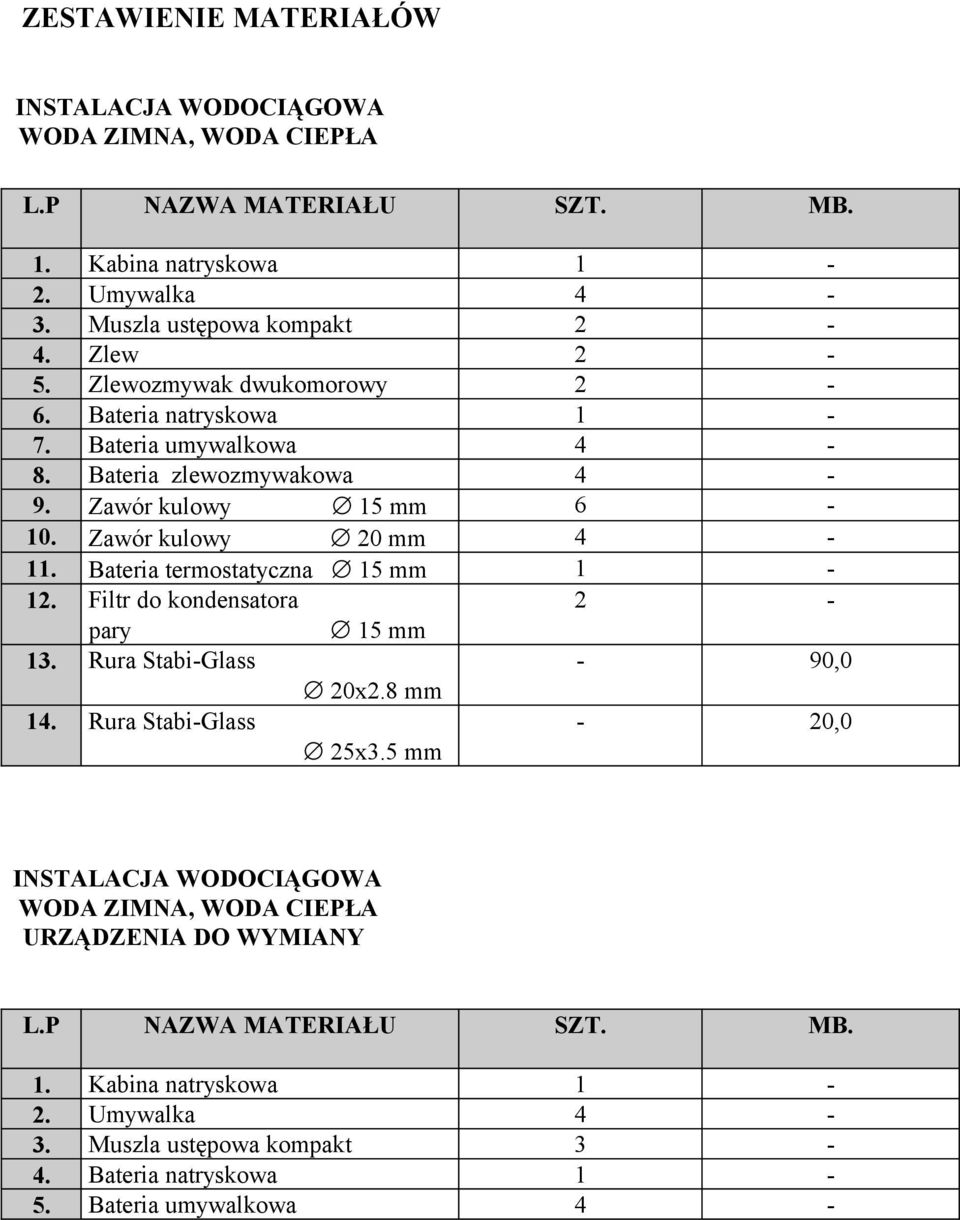

9 ZESTAWIENIE MATERIAŁÓW INSTALACJA WODOCIĄGOWA WODA ZIMNA, WODA CIEPŁA L.P NAZWA MATERIAŁU SZT. MB. 1. Kabina natryskowa 1-2. Umywalka 4-3. Muszla ustępowa kompakt 2-4. Zlew 2-5. Zlewozmywak dwukomorowy 2-6. Bateria natryskowa 1-7. Bateria umywalkowa 4-8. Bateria zlewozmywakowa 4-9. Zawór kulowy 15 mm Zawór kulowy 20 mm Bateria termostatyczna 15 mm Filtr do kondensatora 2 - pary 15 mm 13. Rura Stabi-Glass - 90,0 20x2.8 mm 14. Rura Stabi-Glass - 20,0 25x3.5 mm INSTALACJA WODOCIĄGOWA WODA ZIMNA, WODA CIEPŁA URZĄDZENIA DO WYMIANY L.P NAZWA MATERIAŁU SZT. MB. 1. Kabina natryskowa 1-2. Umywalka 4-3. Muszla ustępowa kompakt 3-4. Bateria natryskowa 1-5. Bateria umywalkowa 4 -

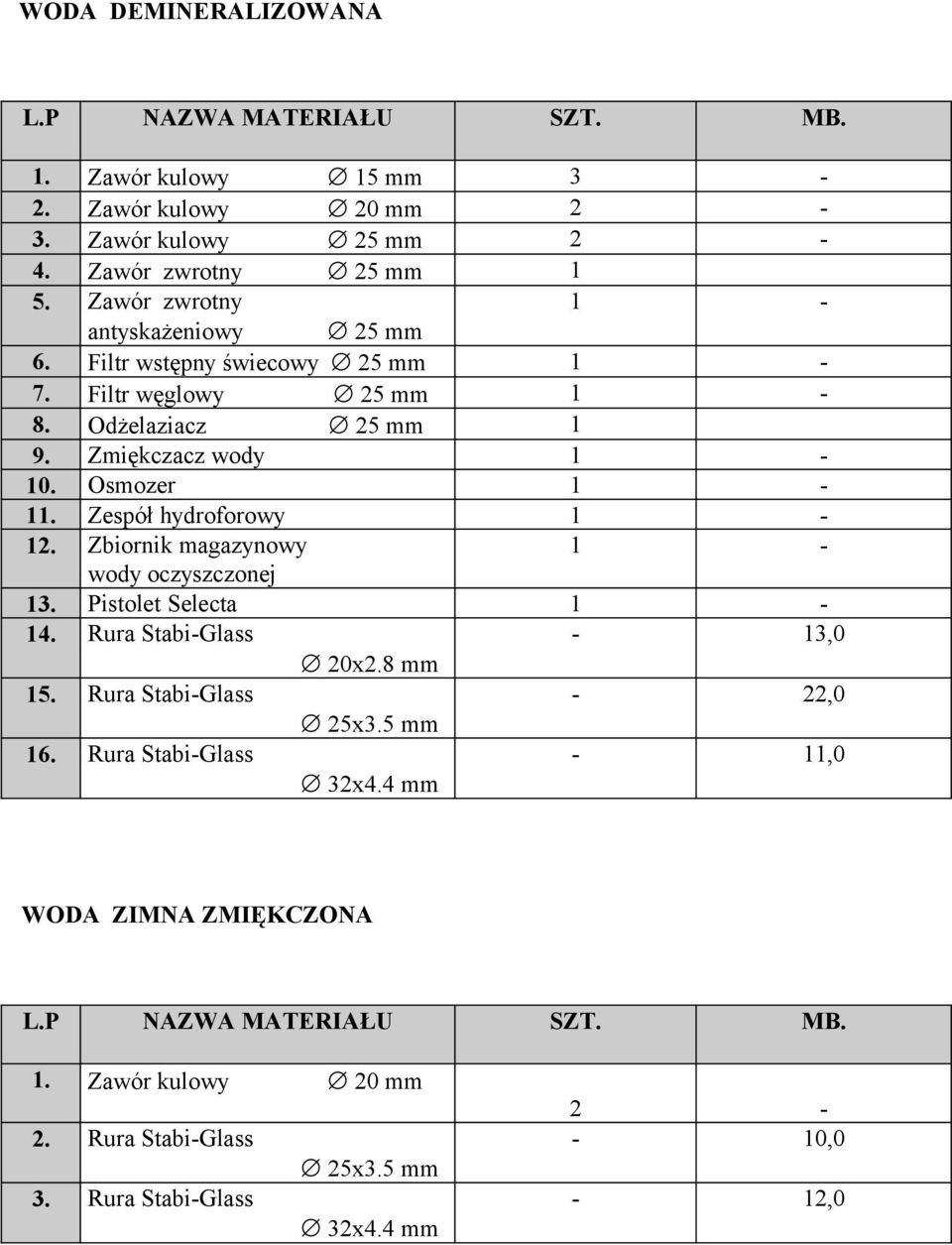

10 WODA DEMINERALIZOWANA L.P NAZWA MATERIAŁU SZT. MB. 1. Zawór kulowy 15 mm 3-2. Zawór kulowy 20 mm 2-3. Zawór kulowy 25 mm 2-4. Zawór zwrotny 25 mm 1 5. Zawór zwrotny 1 - antyskażeniowy 25 mm 6. Filtr wstępny świecowy 25 mm 1-7. Filtr węglowy 25 mm 1-8. Odżelaziacz 25 mm 1 9. Zmiękczacz wody Osmozer Zespół hydroforowy Zbiornik magazynowy 1 - wody oczyszczonej 13. Pistolet Selecta Rura Stabi-Glass - 13,0 20x2.8 mm 15. Rura Stabi-Glass - 22,0 25x3.5 mm 16. Rura Stabi-Glass - 11,0 32x4.4 mm WODA ZIMNA ZMIĘKCZONA L.P NAZWA MATERIAŁU SZT. MB. 1. Zawór kulowy 20 mm 2. Rura Stabi-Glass 25x3.5 mm 3. Rura Stabi-Glass 32x4.4 mm ,0-12,0

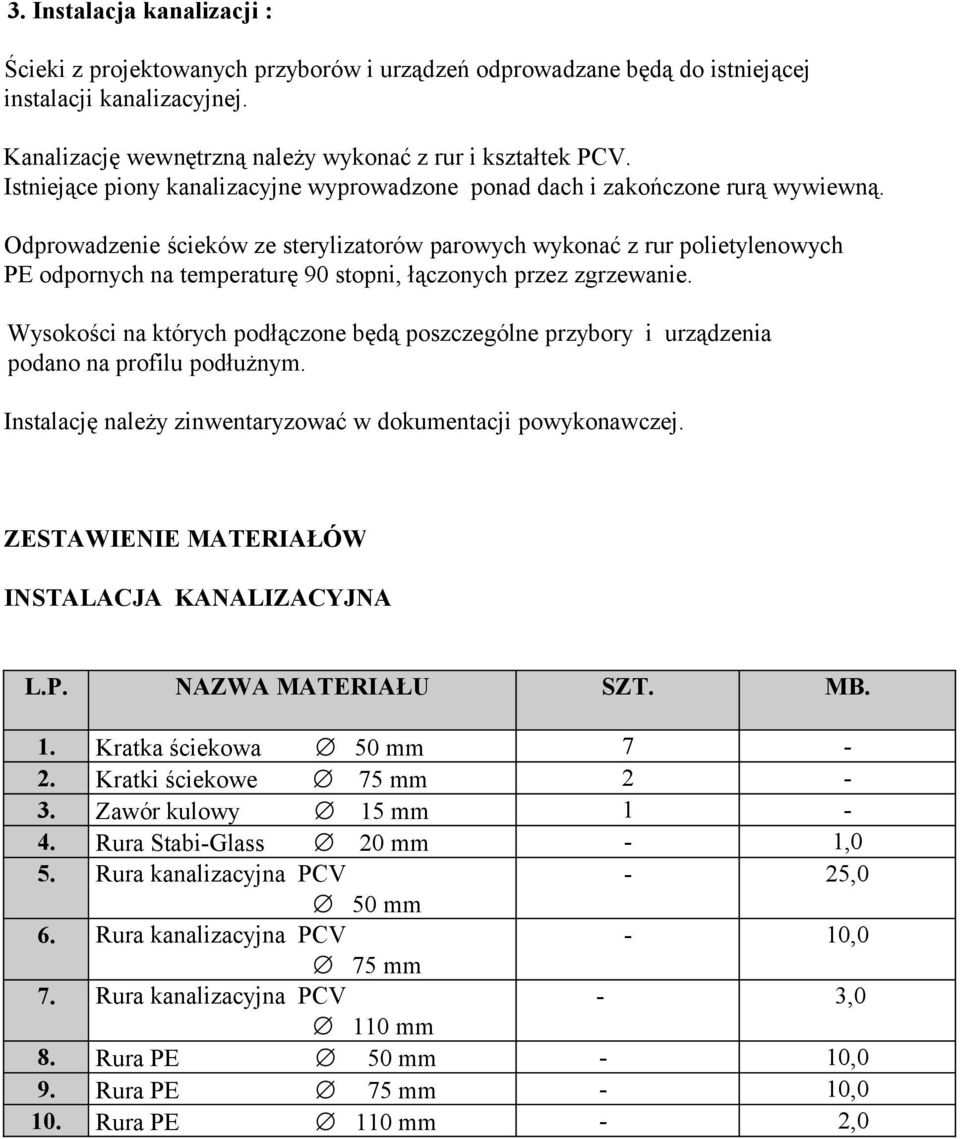

11 3. Instalacja kanalizacji : Ścieki z projektowanych przyborów i urządzeń odprowadzane będą do istniejącej instalacji kanalizacyjnej. Kanalizację wewnętrzną należy wykonać z rur i kształtek PCV. Istniejące piony kanalizacyjne wyprowadzone ponad dach i zakończone rurą wywiewną. Odprowadzenie ścieków ze sterylizatorów parowych wykonać z rur polietylenowych PE odpornych na temperaturę 90 stopni, łączonych przez zgrzewanie. Wysokości na których podłączone będą poszczególne przybory i urządzenia podano na profilu podłużnym. Instalację należy zinwentaryzować w dokumentacji powykonawczej. ZESTAWIENIE MATERIAŁÓW INSTALACJA KANALIZACYJNA L.P. NAZWA MATERIAŁU SZT. MB. 1. Kratka ściekowa 50 mm 7-2. Kratki ściekowe 75 mm 2-3. Zawór kulowy 15 mm 1-4. Rura Stabi-Glass 20 mm - 1,0 5. Rura kanalizacyjna PCV - 25,0 50 mm 6. Rura kanalizacyjna PCV - 10,0 75 mm 7. Rura kanalizacyjna PCV - 3,0 110 mm 8. Rura PE 50 mm - 10,0 9. Rura PE 75 mm - 10,0 10. Rura PE 110 mm - 2,0

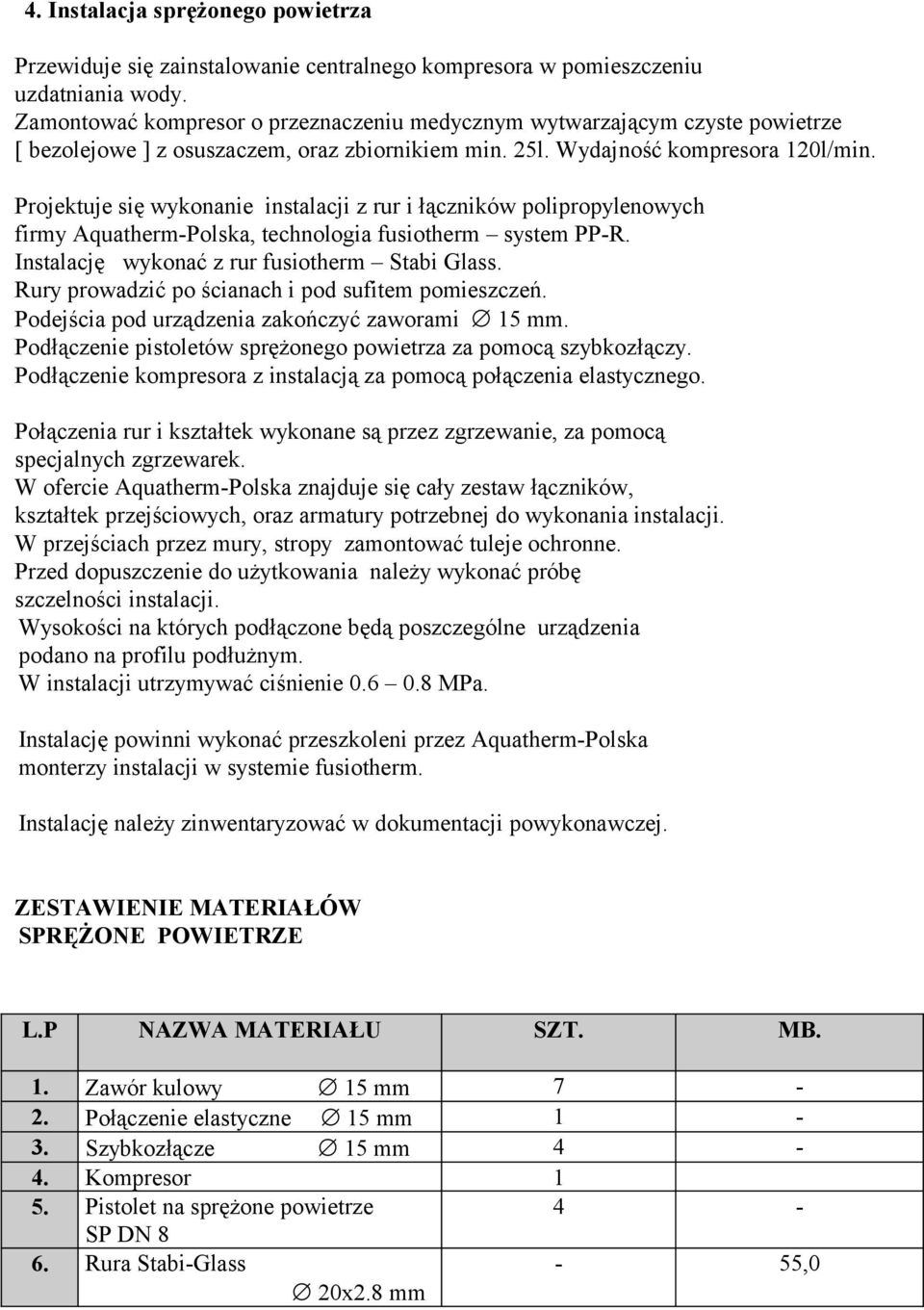

12 4. Instalacja sprężonego powietrza Przewiduje się zainstalowanie centralnego kompresora w pomieszczeniu uzdatniania wody. Zamontować kompresor o przeznaczeniu medycznym wytwarzającym czyste powietrze [ bezolejowe ] z osuszaczem, oraz zbiornikiem min. 25l. Wydajność kompresora 120l/min. Projektuje się wykonanie instalacji z rur i łączników polipropylenowych firmy Aquatherm-Polska, technologia fusiotherm system PP-R. Instalację wykonać z rur fusiotherm Stabi Glass. Rury prowadzić po ścianach i pod sufitem pomieszczeń. Podejścia pod urządzenia zakończyć zaworami 15 mm. Podłączenie pistoletów sprężonego powietrza za pomocą szybkozłączy. Podłączenie kompresora z instalacją za pomocą połączenia elastycznego. Połączenia rur i kształtek wykonane są przez zgrzewanie, za pomocą specjalnych zgrzewarek. W ofercie Aquatherm-Polska znajduje się cały zestaw łączników, kształtek przejściowych, oraz armatury potrzebnej do wykonania instalacji. W przejściach przez mury, stropy zamontować tuleje ochronne. Przed dopuszczenie do użytkowania należy wykonać próbę szczelności instalacji. Wysokości na których podłączone będą poszczególne urządzenia podano na profilu podłużnym. W instalacji utrzymywać ciśnienie MPa. Instalację powinni wykonać przeszkoleni przez Aquatherm-Polska monterzy instalacji w systemie fusiotherm. Instalację należy zinwentaryzować w dokumentacji powykonawczej. ZESTAWIENIE MATERIAŁÓW SPRĘŻONE POWIETRZE L.P NAZWA MATERIAŁU SZT. MB. 1. Zawór kulowy 15 mm 7-2. Połączenie elastyczne 15 mm 1-3. Szybkozłącze 15 mm 4-4. Kompresor 1 5. Pistolet na sprężone powietrze 4 - SP DN 8 6. Rura Stabi-Glass 20x2.8 mm - 55,0

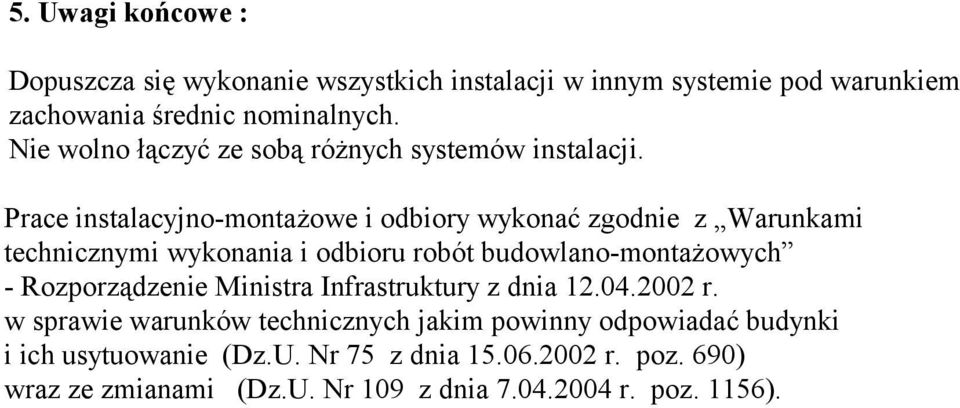

13 5. Uwagi końcowe : Dopuszcza się wykonanie wszystkich instalacji w innym systemie pod warunkiem zachowania średnic nominalnych. Nie wolno łączyć ze sobą różnych systemów instalacji. Prace instalacyjno-montażowe i odbiory wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 z dnia r. poz. 690) wraz ze zmianami (Dz.U. Nr 109 z dnia r. poz. 1156).
