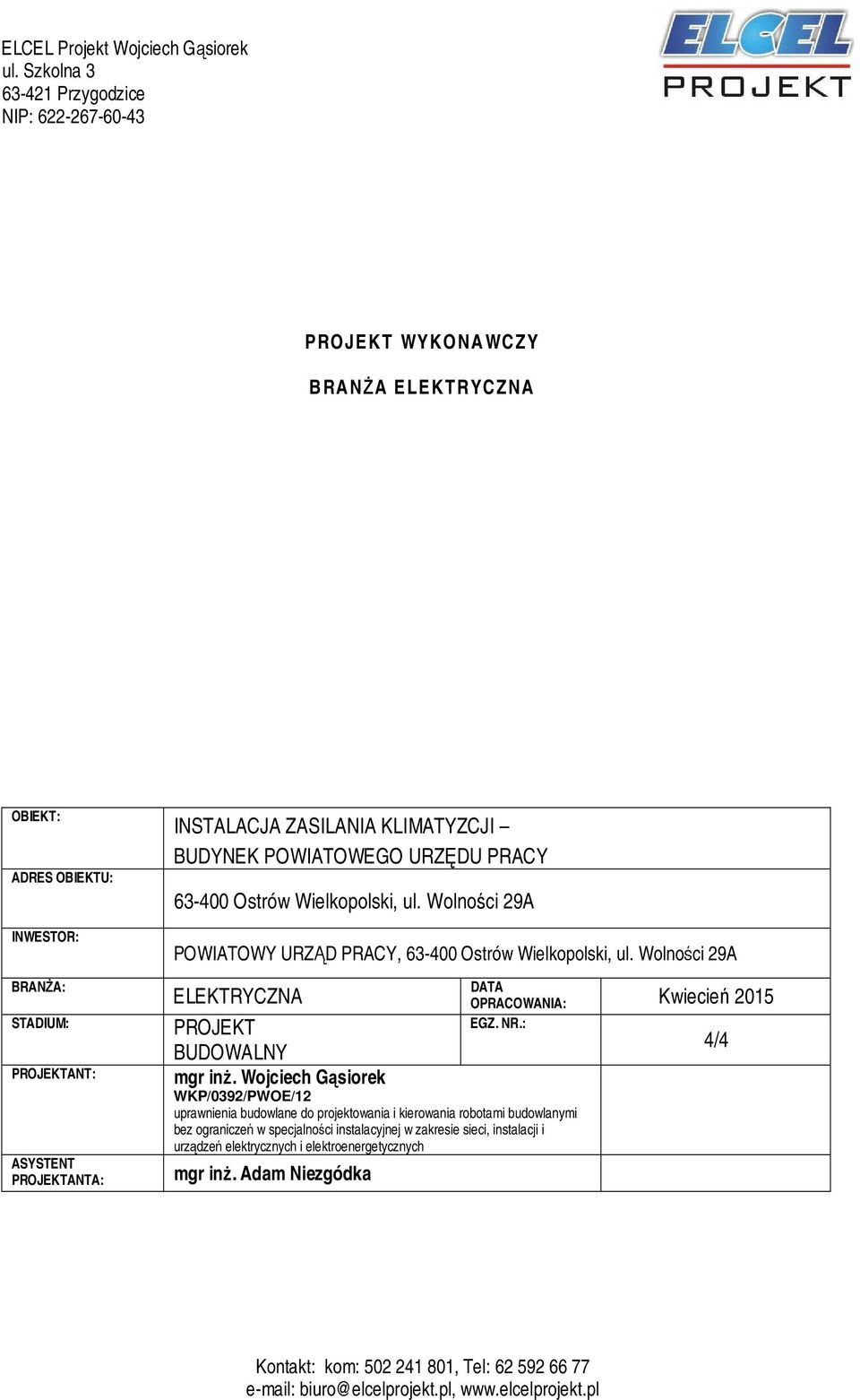

1 ELCEL Projekt Wojciech Gąsiorek ul. Szkolna Przygodzice NIP: PROJE KT WYKONAWC ZY BRANŻA E LE KTRYCZNA OBIEKT: ADRES OBIEKTU: INWESTOR: BRANŻA: STADIUM: PROJEKTANT: ASYSTENT PROJEKTANTA: INSTALACJA ZASILANIA KLIMATYZCJI BUDYNEK POWIATOWEGO URZĘDU PRACY Ostrów Wielkopolski, ul. Wolności 29A POWIATOWY URZĄD PRACY, Ostrów Wielkopolski, ul. Wolności 29A DATA ELEKTRYCZNA OPRACOWANIA: Kwiecień 2015 PROJEKT EGZ. NR.: 4/4 BUDOWALNY mgr inż. Wojciech Gąsiorek WKP/0392/PWOE/12 uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych mgr inż. Adam Niezgódka Kontakt: kom: , Tel: biuro@elcelprojekt.pl,

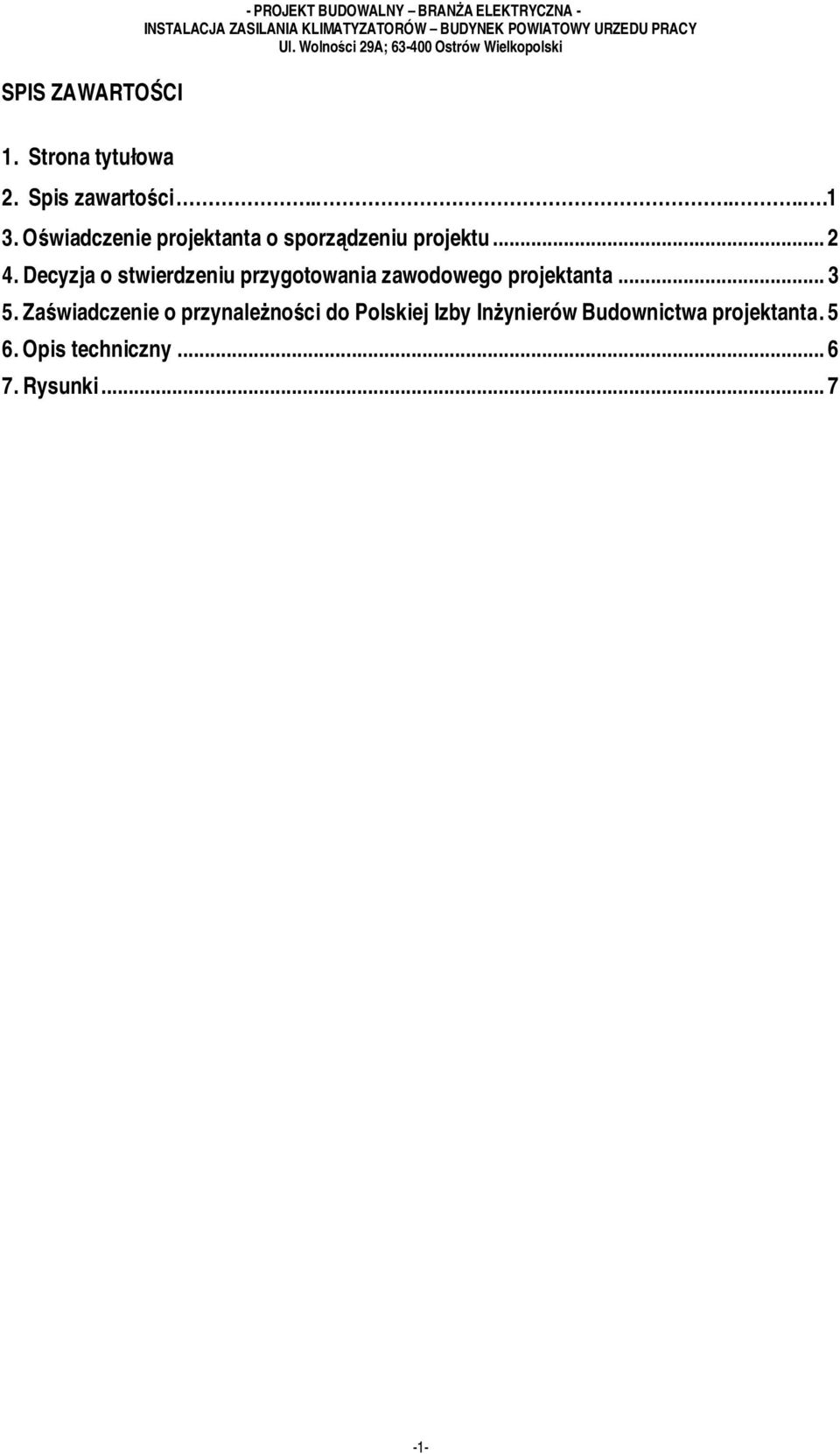

2 SPIS ZAWARTOŚCI - PROJEKT BUDOWALNY BRANŻA ELEKTRYCZNA - 1. Strona tytułowa 2. Spis zawartości Oświadczenie projektanta o sporządzeniu projektu Decyzja o stwierdzeniu przygotowania zawodowego projektanta Zaświadczenie o przynależności do Polskiej Izby Inżynierów Budownictwa projektanta Opis techniczny Rysunki

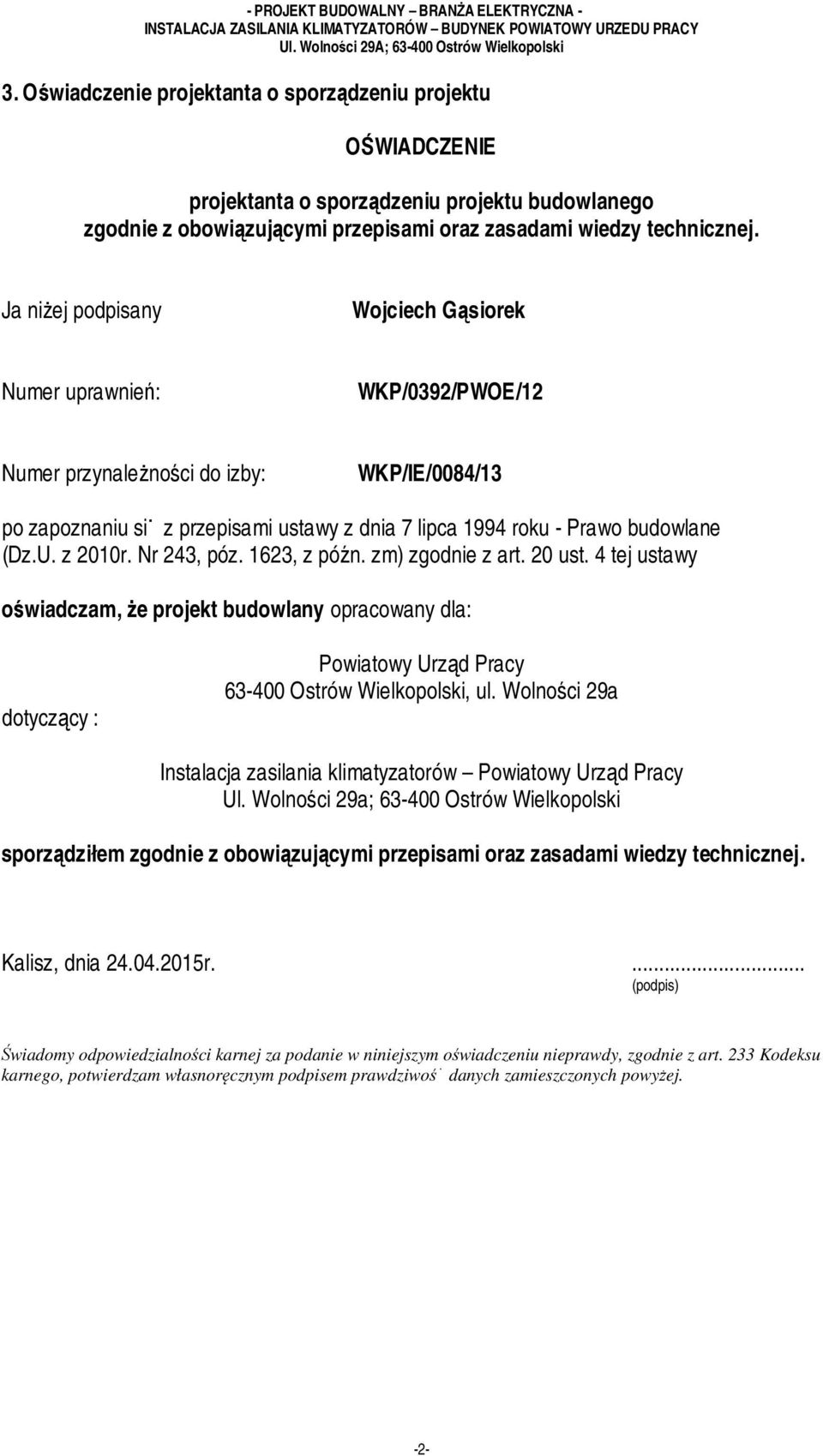

3 3. Oświadczenie projektanta o sporządzeniu projektu OŚWIADCZENIE projektanta o sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Ja niżej podpisany Wojciech Gąsiorek Numer uprawnień: WKP/0392/PWOE/12 Numer przynależności do izby: WKP/IE/0084/13 po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 roku - Prawo budowlane (Dz.U. z 2010r. Nr 243, póz. 1623, z późn. zm) zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt budowlany opracowany dla: dotyczący : Powiatowy Urząd Pracy Ostrów Wielkopolski, ul. Wolności 29a Instalacja zasilania klimatyzatorów Powiatowy Urząd Pracy Ul. Wolności 29a; Ostrów Wielkopolski sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Kalisz, dnia r.... (podpis) Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 233 Kodeksu karnego, potwierdzam własnoręcznym podpisem prawdziwość danych zamieszczonych powyżej. -2-

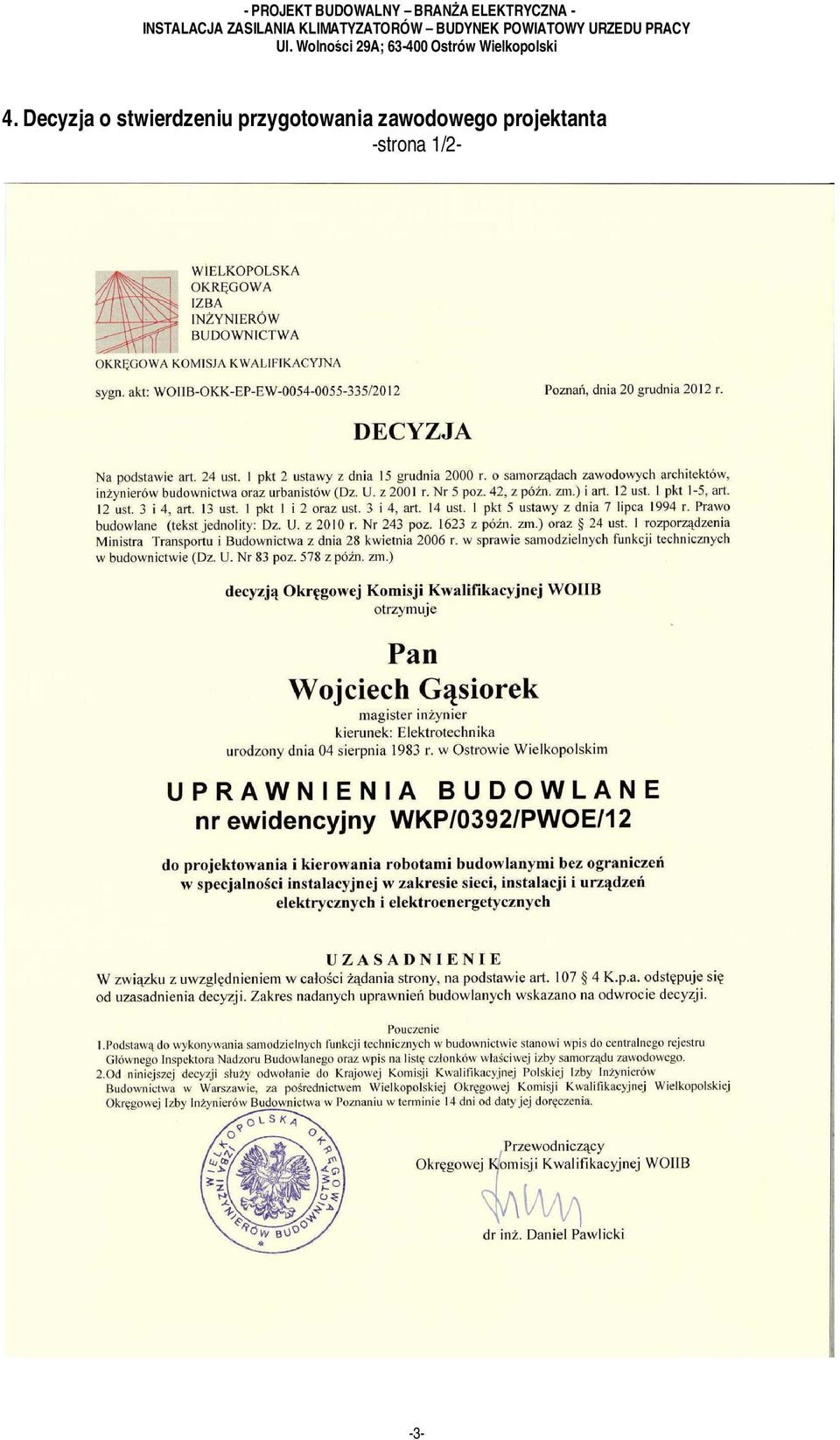

4 4. Decyzja o stwierdzeniu przygotowania zawodowego projektanta -strona 1/2- -3-

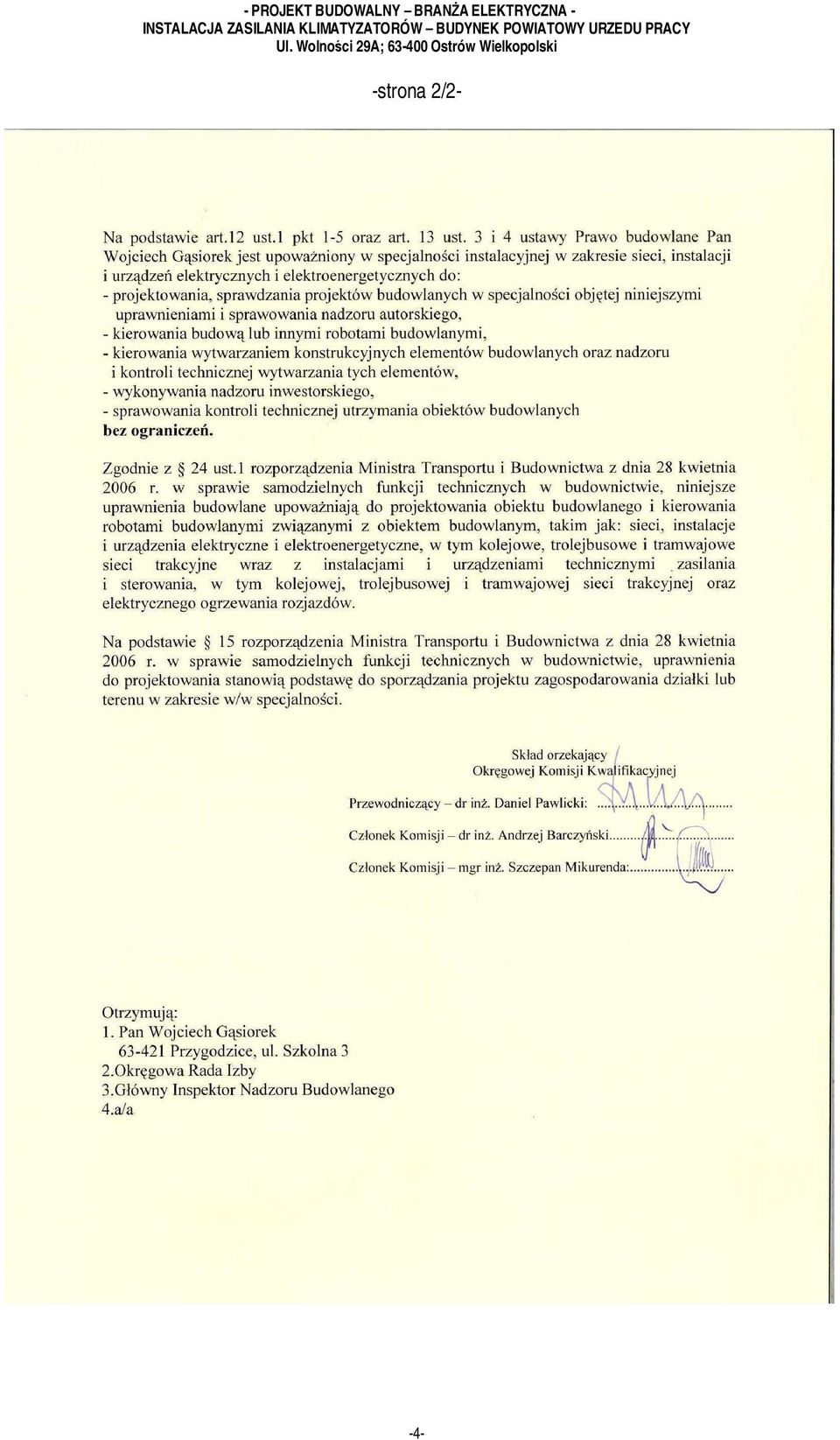

5 -strona 2/2- -4-

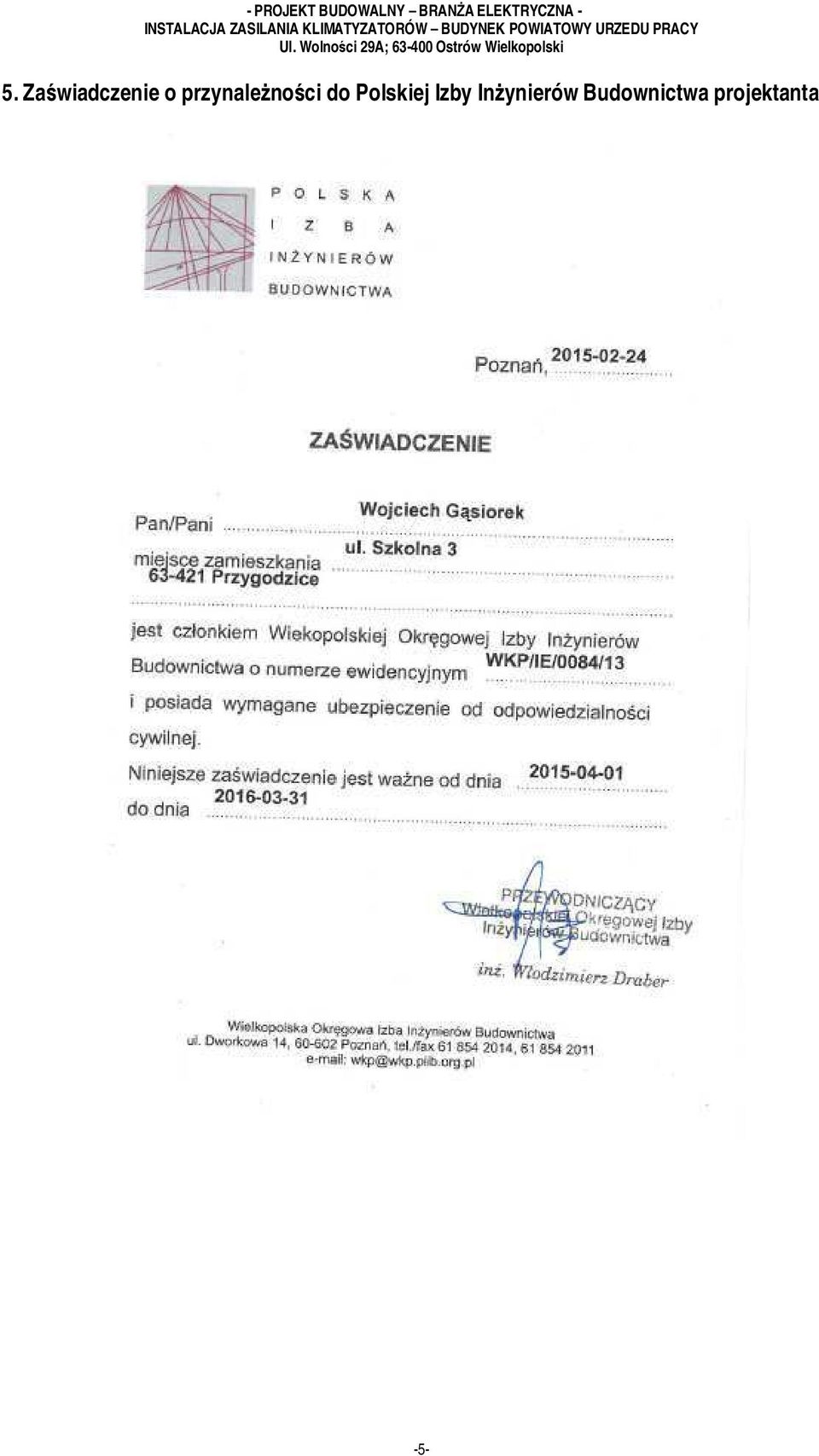

6 5. Zaświadczenie o przynależności do Polskiej Izby Inżynierów Budownictwa projektanta -5-

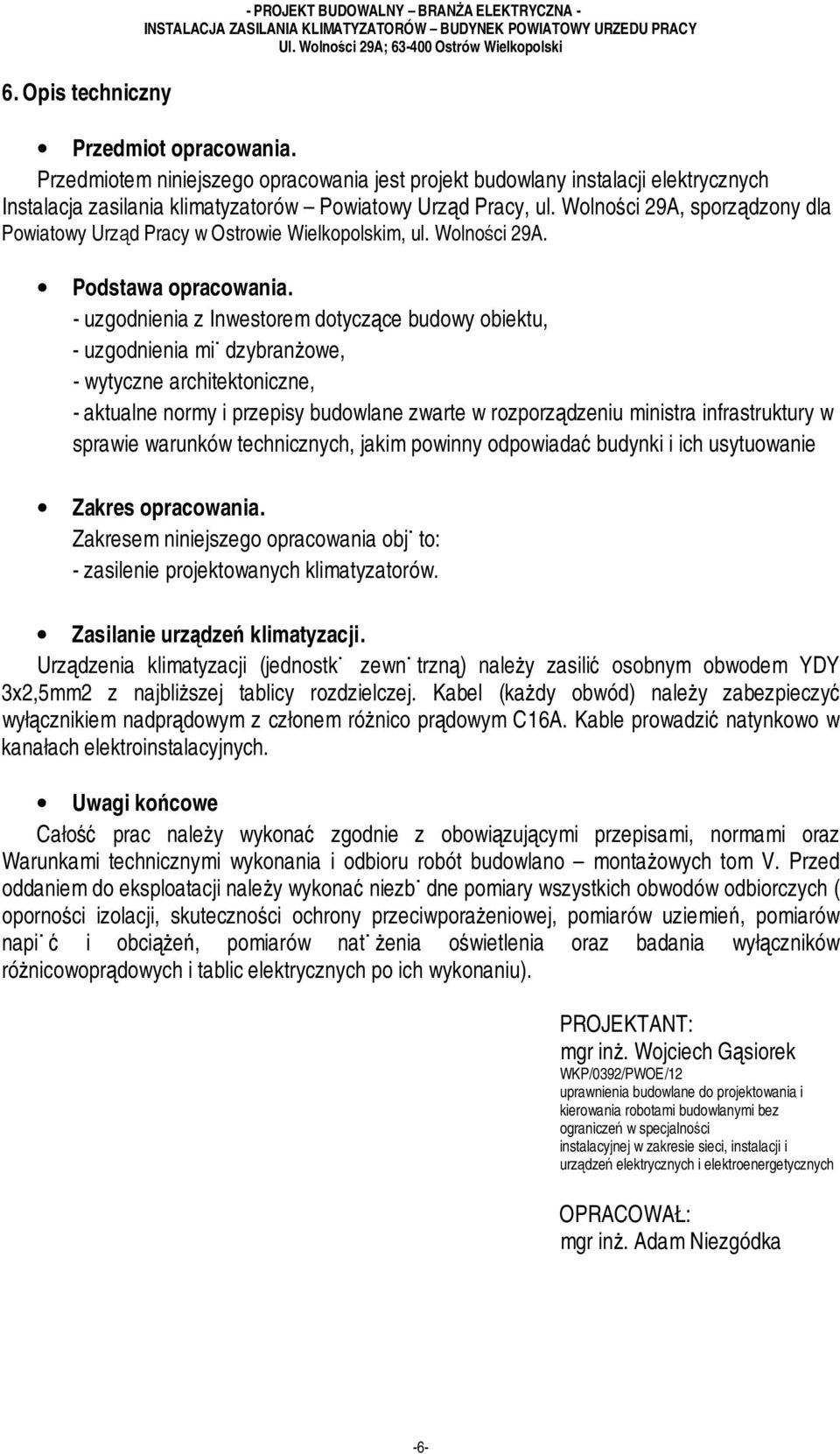

7 6. Opis techniczny - PROJEKT BUDOWALNY BRANŻA ELEKTRYCZNA - Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt budowlany instalacji elektrycznych Instalacja zasilania klimatyzatorów Powiatowy Urząd Pracy, ul. Wolności 29A, sporządzony dla Powiatowy Urząd Pracy w Ostrowie Wielkopolskim, ul. Wolności 29A. Podstawa opracowania. - uzgodnienia z Inwestorem dotyczące budowy obiektu, - uzgodnienia międzybranżowe, - wytyczne architektoniczne, - aktualne normy i przepisy budowlane zwarte w rozporządzeniu ministra infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Zakres opracowania. Zakresem niniejszego opracowania objęto: - zasilenie projektowanych klimatyzatorów. Zasilanie urządzeń klimatyzacji. Urządzenia klimatyzacji (jednostkę zewnętrzną) należy zasilić osobnym obwodem YDY 3x2,5mm2 z najbliższej tablicy rozdzielczej. Kabel (każdy obwód) należy zabezpieczyć wyłącznikiem nadprądowym z członem różnico prądowym C16A. Kable prowadzić natynkowo w kanałach elektroinstalacyjnych. Uwagi końcowe Całość prac należy wykonać zgodnie z obowiązującymi przepisami, normami oraz Warunkami technicznymi wykonania i odbioru robót budowlano montażowych tom V. Przed oddaniem do eksploatacji należy wykonać niezbędne pomiary wszystkich obwodów odbiorczych ( oporności izolacji, skuteczności ochrony przeciwporażeniowej, pomiarów uziemień, pomiarów napięć i obciążeń, pomiarów natężenia oświetlenia oraz badania wyłączników różnicowoprądowych i tablic elektrycznych po ich wykonaniu). PROJEKTANT: mgr inż. Wojciech Gąsiorek WKP/0392/PWOE/12 uprawnienia budowlane do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych OPRACOWAŁ: mgr inż. Adam Niezgódka -6-

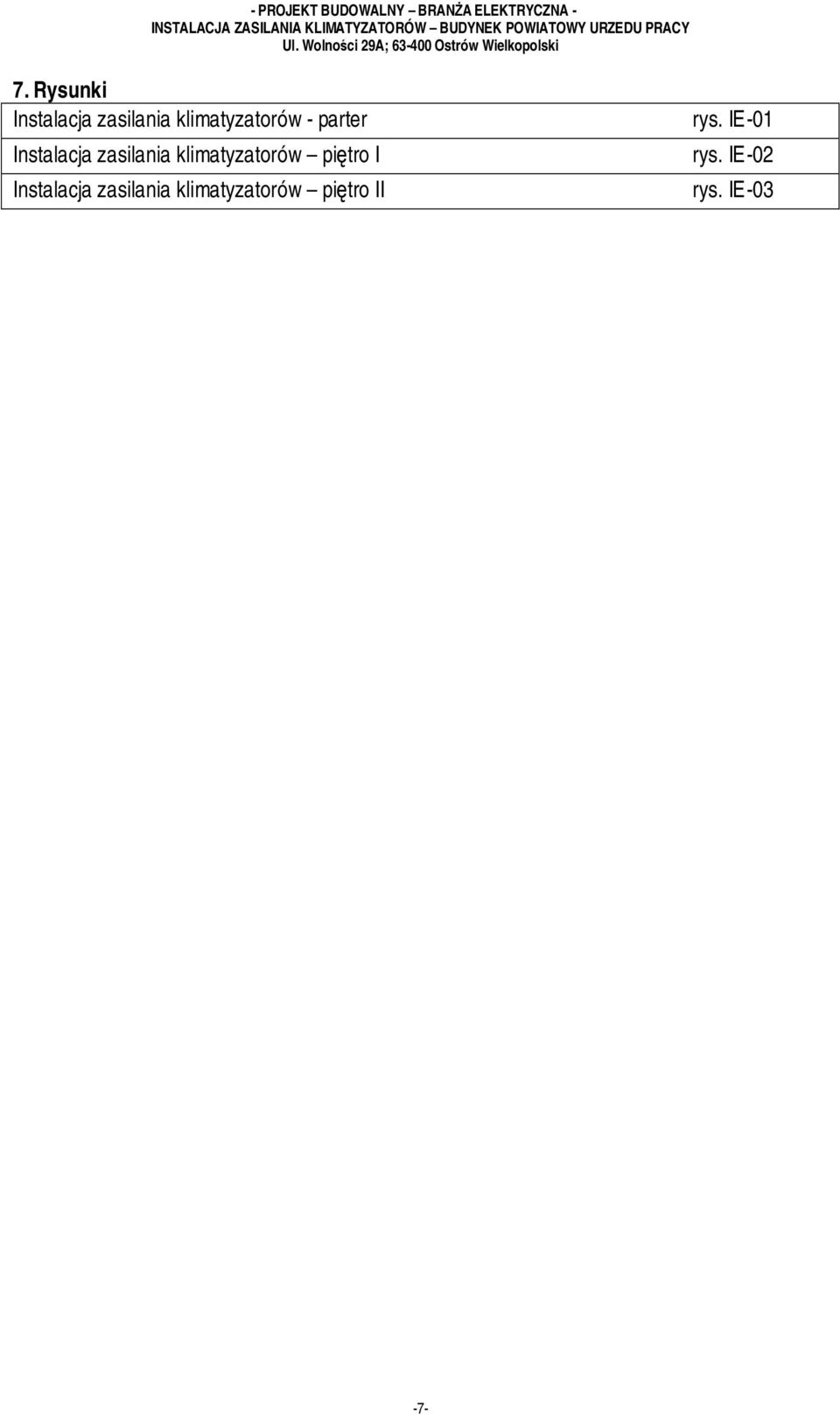

8 7. Rysunki Instalacja zasilania klimatyzatorów - parter Instalacja zasilania klimatyzatorów piętro I Instalacja zasilania klimatyzatorów piętro II rys. IE-01 rys. IE-02 rys. IE-03-7-
