1 PPUH Jan i Renata CHOCHLA Sp. c. "PROCAL" GLIWICE ul. Warszawska 23 tel. fax Regon : , Konto BP PKO II/o Gliwice NIP ZAMAWIAJĄCY: ZARZĄD BUDYNKÓW MIEJSKICH II TBS Sp. z o.o. GLIWICE ul. Warszawska 35B DOKUMENTACJA: PRZEDMIAR ROBÓT PROJEKT BUDOWLANO - WYKONAWCZY DOBUDOWY PRZEWODÓW KOMINOWYCH W BUDYNKU MIESZKALNYM, GLIWICE ul. NOAKOWSKIEGO 4 UZGODNIENIA: Dz. Nr 589 Obręb Kłodnica, Miasto GLIWICE r PROJEKTANT PROWADZĄCY: mgr inż. Jan CHOCHLA WYKONAWCA: WERYFIKATOR: mgr inż. Renata CHOCHLA OŚWIADCZENIE STWIERDZA SIĘ, ŻE NINIEJSZA DOKUMENTACJA JEST ZGODNA Z OBOWIĄZUJĄCYMI NORMAMI, PRZEPISAMI BUDOWLANYMI ORAZ PRZEPISAMI BHP I P.POŻ. I NADAJE SIĘ DO REALIZACJ

2 1. Podstawa prawna przedmiaru Niniejszy przedmiar robót wykonano na podstawie umowy Nr 031/10/TT zawartej między ZBM II TBS Sp. z o.o. w Gliwicach ul. Warszawska 35B a PPUH PROCAL S.C. Gliwice ul. Warszawska 23/2 na opracowanie PBW dobudowy przewodów kominowych wentylacyjnych w budynku przy ul. Noakowskiego 4 w Gliwicach 2. Podstawa merytoryczna przedmiaru Przedmiar opracowano w oparciu o dokumentację techniczną PBW dobudowy przewodów kominowych w budynku przy ul. Noakowskiego 4 opracowanej przez PPUH PROCAL S.C. Gliwice ul. Warszawska 23/2 w bezpośredniej zależności z kosztorysem inwestorskim przedłożonym Inwestorowi. 3. Zakres robót ujęty w przedmiarze Przedmiar robót budowlanych oraz pozycje przedmiarowe i materiały obejmują wszystkie ujęte w projekcie roboty podstawowe i uzupełniające oraz próby i odbiory związane z realizacją zadania inwestycyjnego, które należy ująć w kosztorysie ofertowym przedstawionym przez wykonawcę robót budowlanych w procedurze pozyskania zamówienia ustalonej przez Zamawiającego, dla podanych pozycji przedmiarowych w oparciu o szczegóły zawarte w dokumentacji technicznej. - dla wyszczególnionej w zestawieniu pozycji przedmiarowej określającej urządzenie, wyrób lub inny materiał, oferent winien w kosztorysie ofertowym uwzględnić w odniesieniu do tej pozycji oprócz ceny zakupu i kosztów jego zakupu nakłady na robociznę, sprzęt, transport zewnętrzny i wewnętrzny oraz nakłady na zakup materiałów uzupełniających niezbędnych do zabudowy tego materiału - urządzenia, zgodnie z przeznaczeniem i technologią określoną w dokumentacji oraz koszty związane z wszelkimi utrudnieniami narzutem podstawowym i skalkulowanym przez siebie zyskiem. - dla wyszczególnionej w zestawieniu pozycji przedmiarowej określonej jako czynność, oferent w kosztorysie ofertowym w odniesieniu do tej pozycji oprócz kosztów robocizny winien w kosztorysie ofertowym uwzględnić koszty materiałów pomocniczych i uzupełniających niezbędnych do realizacji tej czynności oraz koszty wszelkich utrudnień związanych z realizacją tej czynności, oraz wszelkie skalkulowane przez siebie narzuty i zysk. W oparciu o niniejszy przedmiar opracowany został dla Zamawiającego na powyższych zasadach kosztorys inwestorski będący w jego posiadaniu. Wyłącznie w zakresie materiałów i urządzeń powszechnego dostępu, można zastosować zamienniki innych producentów pod warunkiem zapewnienia analogicznej charakterystyki technicznej.

3 Poz. Wyszczególnienie. Ilość Dostawca BUDYNEK ul. Noakowskiego 4 KOMIN Nr Przegląd kominiarski kanałów kominowych włączeń i szczytu 90 mb 1.2 Rozebranie połaci dachowej pokrytej papą asfaltową na 2.5 m2 poszyciu z desek pełnych 1.3 Ułożenie poszycia dachowego w obrębie trzonu kominowego 2.5 m2 pokrytego papą asfaltową na poszyciu z desek 1.4 Przewody kominowe murowane jedno-przewodowe z kształtek ceramicznych d 15 cm 16 mb obmurowane cegłą pełną 6 cm zakotwione w ścianie budynku 1.5 Wykonanie stężeń opaskowych z bednarki nowych kanałów kominowych do istniejącego 10 mb trzonu kominowego. 1.6 Wspornik stalowy pod przewody 1 szt. wentylacyjne murowane 1.7 Tynkowanie trzonów kominowych nowych z uzupełnianiem tynków 10 m2 istniejących zewnętrznych 1.8 Demontaż rury piecowej z 1szt. zamurowaniem otworu 1.9 Zabudowa rury piecowej kuchni węglowej z jej ustaleniem 1 szt Rusztowania rurowe przy trzonie kominowym 4m Przemurowanie szczytu 1,5m Okucia blacharskie na 2,5 m2 przejściu przez poszycie dachowe 1.13 Nasada liniowa z blachy dla 1 szt. wielokanałowego 1.14 Krastki wentylacyjne ścienne 3 szt. PCV 14x14 cm 1.15 Przemurowanie szczytu 0,5m Gruntowanie ścian mlekiem 10 m2

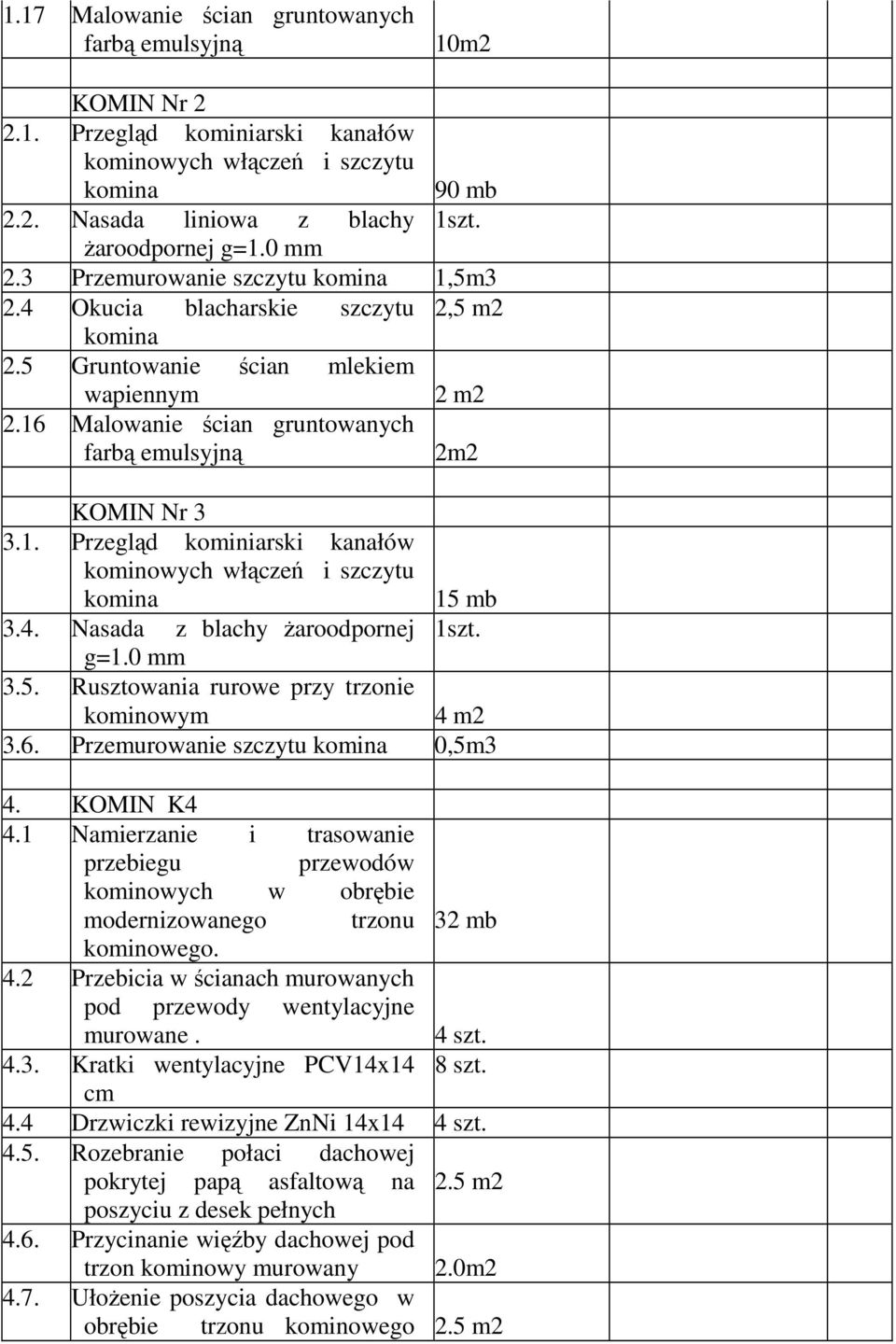

4 1.17 Malowanie ścian gruntowanych farbą emulsyjną 10m2 KOMIN Nr Przegląd kominiarski kanałów kominowych włączeń i szczytu 90 mb 2.2. Nasada liniowa z blachy 1szt. żaroodpornej g=1.0 mm 2.3 Przemurowanie szczytu 1,5m3 2.4 Okucia blacharskie szczytu 2,5 m2 2.5 Gruntowanie ścian mlekiem 2 m Malowanie ścian gruntowanych farbą emulsyjną 2m2 KOMIN Nr Przegląd kominiarski kanałów kominowych włączeń i szczytu 15 mb 3.4. Nasada z blachy żaroodpornej 1szt. g=1.0 mm 3.5. Rusztowania rurowe przy trzonie kominowym 4 m Przemurowanie szczytu 0,5m3 4. KOMIN K4 4.1 Namierzanie i trasowanie przebiegu przewodów kominowych w obrębie modernizowanego trzonu 32 mb kominowego. 4.2 Przebicia w ścianach murowanych pod przewody wentylacyjne murowane. 4 szt Kratki wentylacyjne PCV14x14 8 szt. cm 4.4 Drzwiczki rewizyjne ZnNi 14x14 4 szt Rozebranie połaci dachowej pokrytej papą asfaltową na 2.5 m2 poszyciu z desek pełnych 4.6. Przycinanie więźby dachowej pod trzon kominowy murowany 2.0m Ułożenie poszycia dachowego w obrębie trzonu kominowego 2.5 m2

5 pokrytego dachówką karpiówką Okucia blacharskie na 2,5 m2 przejściu przez poszycie 4.9. Rozebranie orynnowania 3m poziomego 4.10 Modernizacja orynnowania 2m Wykopy jamiste pod stopę 1.0 m Stopa fundamentowa pod komin 0.5 m Wykucie bruzd pionowych pod 60 m przewody wentylacyjne murowane 14x Przewody kominowe murowane jedno-przewodowe z kształtek ceramicznych d 15 cm 64 mb obmurowane cegłą pełną 6 cm zakotwione w ścianie budynku Wykonanie stężeń opaskowych z bednarki nowych kanałów kominowych do istniejącego 20 mb trzonu kominowego Przewody wentylacyjne z blachy 4 m. karbowanej typu flex d=150 mm Obudowa przewodu wentylacyjnego flex płytami gipsowymi 12mm na konstrukcji drewnianej lub 6 m2 stalowej Rusztowania rurowe przy trzonie kominowym h=10m 4m Tynkowanie trzonów kominowych nowych z uzupełnianiem tynków 1 istniejących zewnętrznych Gruntowanie ścian mlekiem 8m Malowanie farbami klejowymi tynków gruntowanych 5 KOMIN K5 5.1 Namierzanie i trasowanie przebiegu przewodów kominowych w obrębie modernizowanego trzonu kominowego. 5.2 Przebicia w ścianach murowanych pod przewody wentylacyjne 18 mb

6 murowane. 5 szt Kratki wentylacyjne 14x14 PCV 19 szt. 5.4 Anemostaty sufitowe d130mm 2szt. 5.5 Drzwiczki rewizyjne 14x14 ZnNi 4 szt Rozebranie połaci dachowej pokrytej papą asfaltową na 2.5 m2 poszyciu z desek pełnych 5.7. Przycinanie więźby dachowej pod trzon kominowy murowany 2.0m Ułożenie poszycia dachowego w obrębie trzonu kominowego 2.5 m2 pokrytego papą asfaltową na pełnym poszyciu z desek 5.9. Okucia blacharskie szczytu 2,5 m Wykucie bruzd pionowych pod 18m przewody wentylacyjne murowane 14x Przewody kominowe murowane jedno-przewodowe z kształtek ceramicznych d 15 cm 18 mb obmurowane cegłą pełną 6 cm zakotwione w ścianie budynku Wykonanie stężeń opaskowych z bednarki nowych kanałów kominowych do istniejącego 10 mb trzonu kominowego Przewody wentylacyjne z blachy 4m. karbowanej typu flex d=150 mm Obudowa przewodu wentylacyjnego flex płytami gipsowymi 12mm na konstrukcji drewnianej lub 3 m2 stalowej Rusztowania rurowe przy trzonie kominowym 4m Tynkowanie trzonów kominowych nowych z uzupełnianiem tynków 15 m2 istniejących zewnętrznych Gruntowanie ścian mlekiem Malowanie farbami klejowymi tynków gruntowanych 6 KOMIN K6

7 6.1 Namierzanie i trasowanie przebiegu przewodów kominowych w obrębie modernizowanego trzonu 25 mb kominowego. 6.2 Przebicia w ścianach murowanych pod przewody wentylacyjne murowane. 5 szt Kratki wentylacyjne 14x14 PCV 3 szt Anemostaty sufitowe d 130mm 2szt Drzwiczki rewizyjne 14x14 ZnNi 5 szt Rozebranie połaci dachowej pokrytej pokrytej papą asfaltową 2.5 m2 na deskowaniu pełnym wraz z deskowaniem Przycinanie więźby dachowej pod trzon kominowy murowany 2.0m2 6.8 Ułożenie poszycia dachowego w obrębie trzonu kominowego 2.5 m2 pokrytego papą asfaltową na poszyciu deskowania pełnego wraz z deskowaniem 6.9. Okucia blacharskie szczytu 2,5 m Wykucie bruzd pionowych pod 20 m przewody wentylacyjne murowane 14x Przewody kominowe murowane jedno-przewodowe z kształtek ceramicznych d 15 cm 25 mb obmurowane cegłą pełną 6 cm zakotwione w ścianie budynku Wykonanie stężeń opaskowych z bednarki nowych kanałów kominowych do istniejącego 10 mb trzonu kominowego Przewody wentylacyjne z blachy 10m. karbowanej typu flex d=150 mm Obudowa przewodu wentylacyjnego flex płytami gipsowymi 12mm na konstrukcji drewnianej lub stalowej Rusztowania rurowe przy trzonie kominowym 4m Tynkowanie trzonów

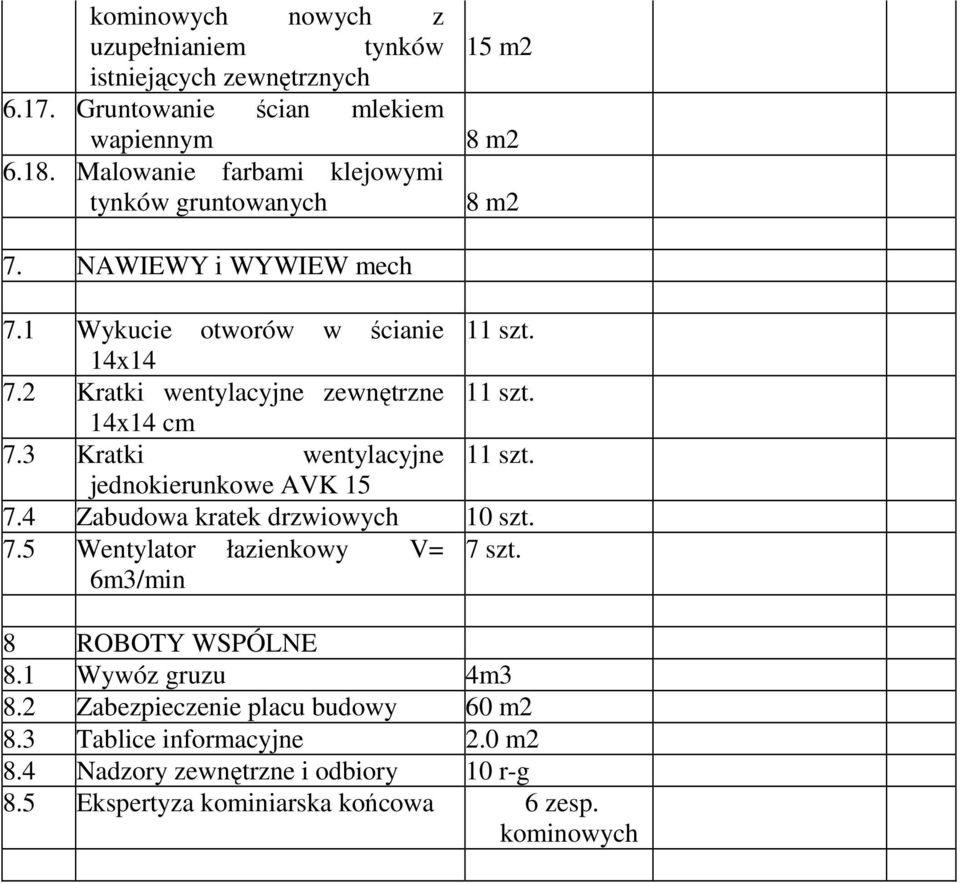

8 kominowych nowych z uzupełnianiem tynków istniejących zewnętrznych Gruntowanie ścian mlekiem Malowanie farbami klejowymi tynków gruntowanych 15 m2 7. NAWIEWY i WYWIEW mech 7.1 Wykucie otworów w ścianie 11 szt. 14x Kratki wentylacyjne zewnętrzne 11 szt. 14x14 cm 7.3 Kratki wentylacyjne 11 szt. jednokierunkowe AVK Zabudowa kratek drzwiowych 10 szt. 7.5 Wentylator łazienkowy V= 7 szt. 6m3/min 8 ROBOTY WSPÓLNE 8.1 Wywóz gruzu 4m3 8.2 Zabezpieczenie placu budowy 60 m2 8.3 Tablice informacyjne 2.0 m2 8.4 Nadzory zewnętrzne i odbiory 10 r-g 8.5 Ekspertyza kominiarska końcowa 6 zesp. kominowych
