1 PROJEKTOWANIE I NADZÓR SŁUPSK UL.WŁODKOWICA 28 TEL./FAX (0-59) NIP REGON PROJEKT REMONTU POMIESZCZEŃ SANITARNYCH URZĘDU MIEJSKIEGO INWESTOR: GMINA MIEJSKA ŁEBA ADRES INWESTORA: ŁEBA UL. KOŚCIUSZKI 90 ADRES OBIEKTU: ŁEBA UL. KOŚCIUSZKI 90 OPRACOWAŁ: Juliusz Bernat SŁUPSK SIERPIEŃ- 2007

2 OPIS TECHNICZNY Do projektu remontu pomieszczeń sanitarnych i wejścia od strony zaplecza UM w Łebie. 1. DANE OGÓLNE Budynek zlokalizowany jest w miejscowości Łeba w środkowej części miasta przy ul. Kościuszki 90. Jest budynkiem trzykondygnacyjnym bez podpiwniczenia. 2. PODSTAWA OPRACOWANIA - zlecenie inwestora - obowiązujące przepisy i normy - inwentaryzacja - wizja lokalna - zdjęcia - uzgodnienia z inwestorem 3. DANE KONSTRUKCYJNO MATERIAŁOWE Budynek wzniesiono metodą tradycyjną Ściany Ściany istniejące zewnętrzne murowane grub. 48 cm bez zmian, ściany istniejące wewnętrzne nośne murowane grub. 24 cm bez zmian, pozostałe istniejące grub. 12 cm murowane bez zmian, jedynie przy remontowanych sanitariatach przeznaczone do wyburzenia. Projektowane ściany działowe grub. 6 cm murowane z gazobetonu na zaprawie cementowo wapiennej. Rozmieszczenie zarówno ścian przeznaczonych do wyburzenia jak i nowoprojektowanych pokazano na rysunkach Stropy Stropy drewniane bez zmian Dach Konstrukcja dachu drewniana krokwiowo płatwiowa pozostaje bez zmian Schody Schody zewnętrzne i wewnętrzne bez zmian Tynki i okładziny, malowanie Zaprojektowano we wszystkich pomieszczeniach po wykonaniu niezbędnych wyburzeń oraz nowych ścian nowe tynki w postaci gładzi. W pomieszczeniach

3 sanitarnych należy wykonać do wysokości 2,00 m glazurę pozostałą część ścian zlicować z glazurą. Wykonać również stropy podwieszone dwóch pomieszczeń. Całość należy pomalować dwukrotnie farbą emulsyjną Podłogi i posadzki Zaprojektowano w remontowanych pomieszczeniach sanitarnych terakotę Stolarka okienna i drzwiowa We wszystkich pomieszczeniach należy wymienić stolarkę drzwiową i okienną.( II pięto drzwi pozostają bez zmian ) 3.8. Instalacje Instalacje : - elektryczne istniejące do wymiany - wodno kanalizacyjna istniejące wkuć w ściany. - grzewcza istniejąca wymaga przebudowy wymiany czterech grzejników na purmo. ( na korytarzu przenieść grzejnik pod schody wykonując wnękę ) ZAKRES SZCZEGÓŁOWY ROBÓT 1. WC na parterze dla niepełnosprawnych: - zdemontować osprzęt sanitarny i elektryczny - wyburzyć istniejące ścianki działowe - zerwać istniejącą posadzkę - przebudować istniejącą instalację co i sanitarną - wykuć nowy otwór na drzwi wejściowe; osadzając najpierw kolejno dwa nadproża typu L - zdemontować istniejące drzwi i zamurować otwór drzwiowy - wykonać strop podwieszony - wykonać glazurę, posadzkę- terakotę - przebudować instalację c.o. - wstawić okno i drzwi - zamontować biały osprzęt (łącznie z uchwytami dla niepełnosprawnych) - podgrzewacz -6 kw zamontować pod umywalką dla niepełnosprawnych. - lustro 2.WC na piętrze - zdemontować osprzęt sanitarny i elektryczny - wyburzyć istniejące ścianki działowe - zerwać istniejącą posadzkę - przebudować istniejącą instalację co i sanitarną

4 - wymurować ścianki działowe do sufitu - zdemontować istniejące drzwi - osadzić nowe nadproża powiększyć otwór drzwiowy. - przebudować instalację c.o. - wykonać strop podwieszony - wykonać glazurę, posadzkę- terakotę - wstawić okno i drzwi - miska ustępowa kompaktowa - zamontować biały osprzęt (umywalka z blatem marmurowym ; bateria na fotokomórkę z regulacją automatyczną temperatury) - podgrzewacz -6 kw zamontować pod umywalką - zamontować wentylację mechaniczną o mocy ok. 20W ze zwłoką czasową w WC 3.WC na II piętrze - zdemontować osprzęt sanitarny i elektryczny - zerwać istniejącą posadzkę - przebudować istniejącą instalację co i sanitarną - istniejące drzwi pozostają bez zmian - wykonać posadzkę żelbetową grubości 5cm ze zbrojeniem siatką 10X10 cm o średnicy 8mm AIII wkuwając 4cm w ścianę - przebudować instalację c.o. i sanitarną - wykonać strop podwieszony - wykonać glazurę, posadzkę- terakotę - miska ustępowa kompaktowa - zamontować biały osprzęt - podgrzewacz pojemnośćiowy-2 kw 50l - zamontować wentylację mechaniczną o mocy ok. 20W ze zwłoką czasową 4. Przebudowa powiększenie i przesunięcie drzwi wejściowych od strony Zaplecza - zamontować trzy nadproża L19 o długości 150cm (montując kolejno po związaniu zaprawy) - osadzić drzwi o szer. 100cm (wzmocnione) - wykonać wnękę pod schodami i zamontować nowy grzejnik typu purmo UWAGA! Roboty wykonać o wysokim standardzie.(rodzaj i kolorystykę uzgodnić z inwestorem)

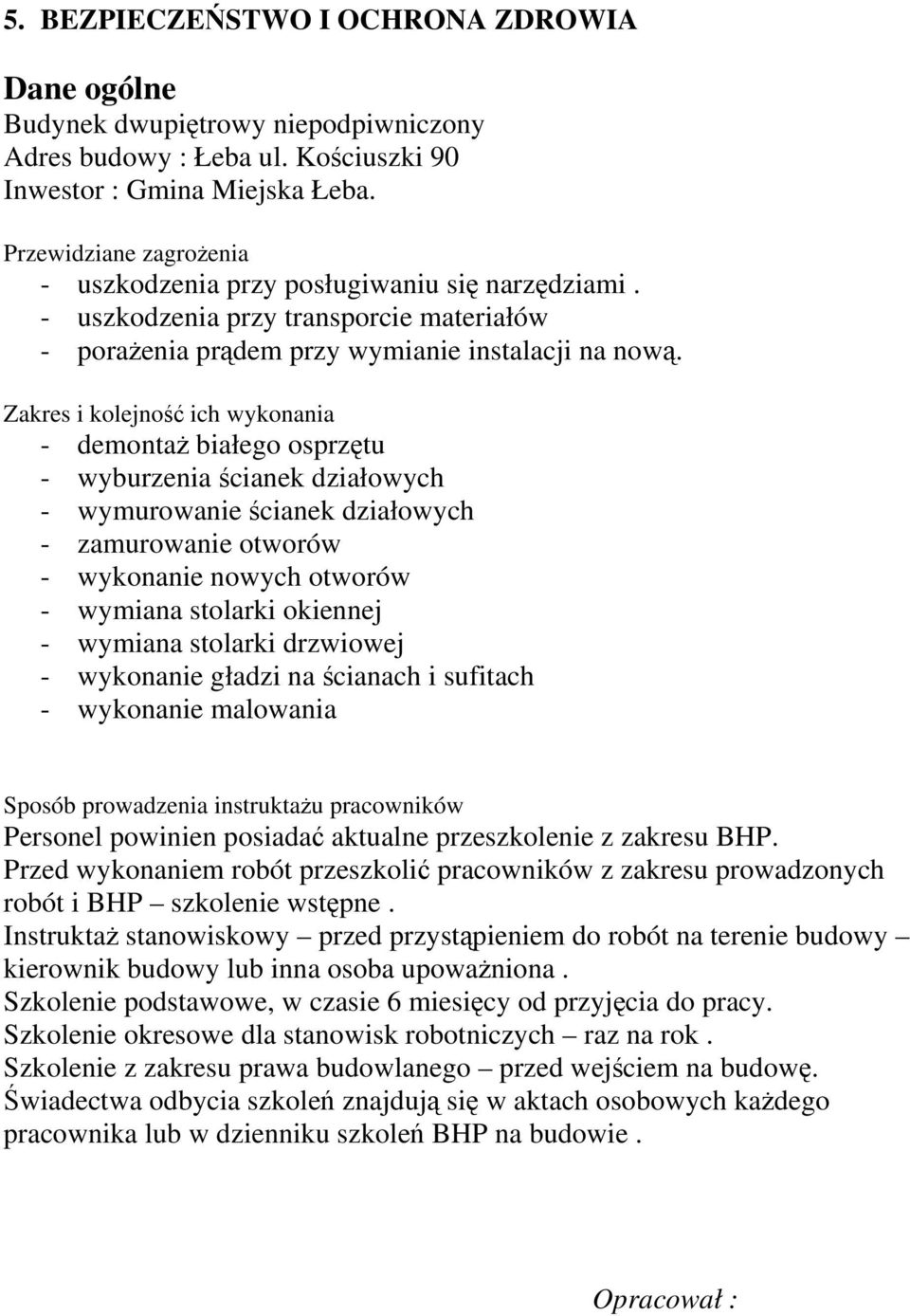

5 5. BEZPIECZEŃSTWO I OCHRONA ZDROWIA Dane ogólne Budynek dwupiętrowy niepodpiwniczony Adres budowy : Łeba ul. Kościuszki 90 Inwestor : Gmina Miejska Łeba. Przewidziane zagrożenia - uszkodzenia przy posługiwaniu się narzędziami. - uszkodzenia przy transporcie materiałów - porażenia prądem przy wymianie instalacji na nową. Zakres i kolejność ich wykonania - demontaż białego osprzętu - wyburzenia ścianek działowych - wymurowanie ścianek działowych - zamurowanie otworów - wykonanie nowych otworów - wymiana stolarki okiennej - wymiana stolarki drzwiowej - wykonanie gładzi na ścianach i sufitach - wykonanie malowania Sposób prowadzenia instruktażu pracowników Personel powinien posiadać aktualne przeszkolenie z zakresu BHP. Przed wykonaniem robót przeszkolić pracowników z zakresu prowadzonych robót i BHP szkolenie wstępne. Instruktaż stanowiskowy przed przystąpieniem do robót na terenie budowy kierownik budowy lub inna osoba upoważniona. Szkolenie podstawowe, w czasie 6 miesięcy od przyjęcia do pracy. Szkolenie okresowe dla stanowisk robotniczych raz na rok. Szkolenie z zakresu prawa budowlanego przed wejściem na budowę. Świadectwa odbycia szkoleń znajdują się w aktach osobowych każdego pracownika lub w dzienniku szkoleń BHP na budowie. Opracował :

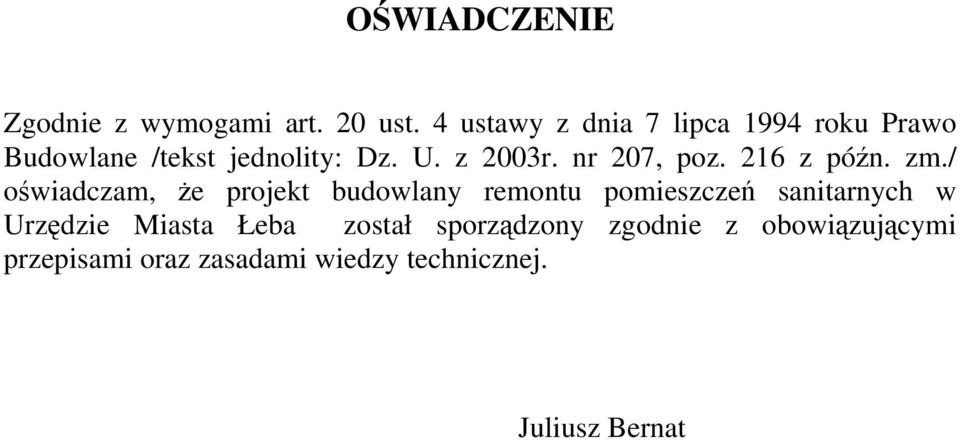

6 OŚWIADCZENIE Zgodnie z wymogami art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane /tekst jednolity: Dz. U. z 2003r. nr 207, poz. 216 z późn. zm./ oświadczam, że projekt budowlany remontu pomieszczeń sanitarnych w Urzędzie Miasta Łeba został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Juliusz Bernat
