1 INWENTARYZACJA ARCHITEKTONICZNO BUDOWLANA BUDYNKU KOMUNALNEGO OCHOTNICZEJ STRA Y PO ARNEJ zlokalizowanego w Libi u, przy ul. Floria skiej 3, na działkach nr 44/5, 3694, 50 oraz 3250/7 1. Podstawa opracowania. Zlecenie Inwestora. Ogl dziny i pomiary budynku dokonane w marcu 2013r. Wytyczne i ustalenia z Inwestorem, wywiad z Inwestorem. Obowi zuj ce normy i przepisy budowlane. 2. Cel opracowania. Celem opracowania jest wykonanie inwentaryzacji architektoniczno budowlanej budynku ochotniczej stra y po arnej w stanie istniej cym, w zakresie niezb dnym na potrzeby wykonania dokumentacji dla inwestycji zwi zanej z wykonaniem termomodernizacji budynku oraz remontem wewn trznych schodów prowadz cych na wie. W inwentaryzacji nie okre la si stanu technicznego poszczególnych elementów konstrukcji budynku. Nie przeprowadzono szczegółowej inwentaryzacji elementów konstrukcyjnych budynku niedost pnych bez wykonywania odkrywek fundamentów, gł boko ci posadowienia, grubo ci płyt stropowych, dachowych itp. Przy opisywaniu poszczególnych elementów budynku oparto si na danych uzyskanych z dokumentacji archiwalnej otrzymanej od Inwestora, a tak e na ogl dzinach i pomiarach dokonanych bezpo rednio w obiekcie. 3. Lokalizacja budynku. Obiekt znajduje si w Libi u, przy ul. Floria skiej 3. Dojazd do budynku prowadzi bezpo rednio zjazdem z ul. Floria skiej. Teren wokół budynku płaski, ci le zabudowany i zagospodarowany. Wej cia do budynku usytuowane s z czterech stron. 4. Opis budynku. Do budowy budynku stra nicy przyst piono w roku W roku nast pnym tj doko czono budow i oddano budynek do u ytku. W latach pó niejszych, tj. 1970r. wybudowany został gara. W latach siedemdziesi tych XX w. przeprowadzony został remont budynku, zało ono centralne ogrzewanie, wybudowano kotłowni oraz usuni to wiele drobnych usterek. W 1981 roku przyst piono do rozbudowy budynku stra nicy, któr uko czono w roku Jest to obiekt dwukondygnacyjny, z cz ciowym podpiwniczeniem, strychem nieu ytkowym oraz wie posiadaj c cztery kondygnacje komunikacyjne. Konstrukcja no na budynku mieszana, cz ciowo murowana z bloczków i cegły, cz ciowo oparta na słupach i belkach elbetowych monolitycznych. Budynek posadowiony jest na rzucie czworok ta o długo ci boków ~ 14,00x20,70m. W cz ci piwnicznej budynku zlokalizowana jest kotłownia i pomieszczenie gospodarcze; parter i pi tro słu potrzebom ochotniczej stra y po arnej. Do budynku stra nicy od strony południowo-wschodniej przylega niewielki jednokondygnacyjny budynek usługowy, murowany oraz blaszak. Dach przyległego budynku usługowego wykonany jest jako płyta elbetowa pokryta pap. Inwentaryzacja budynku OSP, ul. Floria ska 3, Libi Strona 1 z 4

Celem opracowania jest wykonanie inwentaryzacji architektoniczno budowlanej budynku ochotniczej stra y po arnej w stanie istniej cym, w zakresie niezb dnym na potrzeby wykonania dokumentacji dla

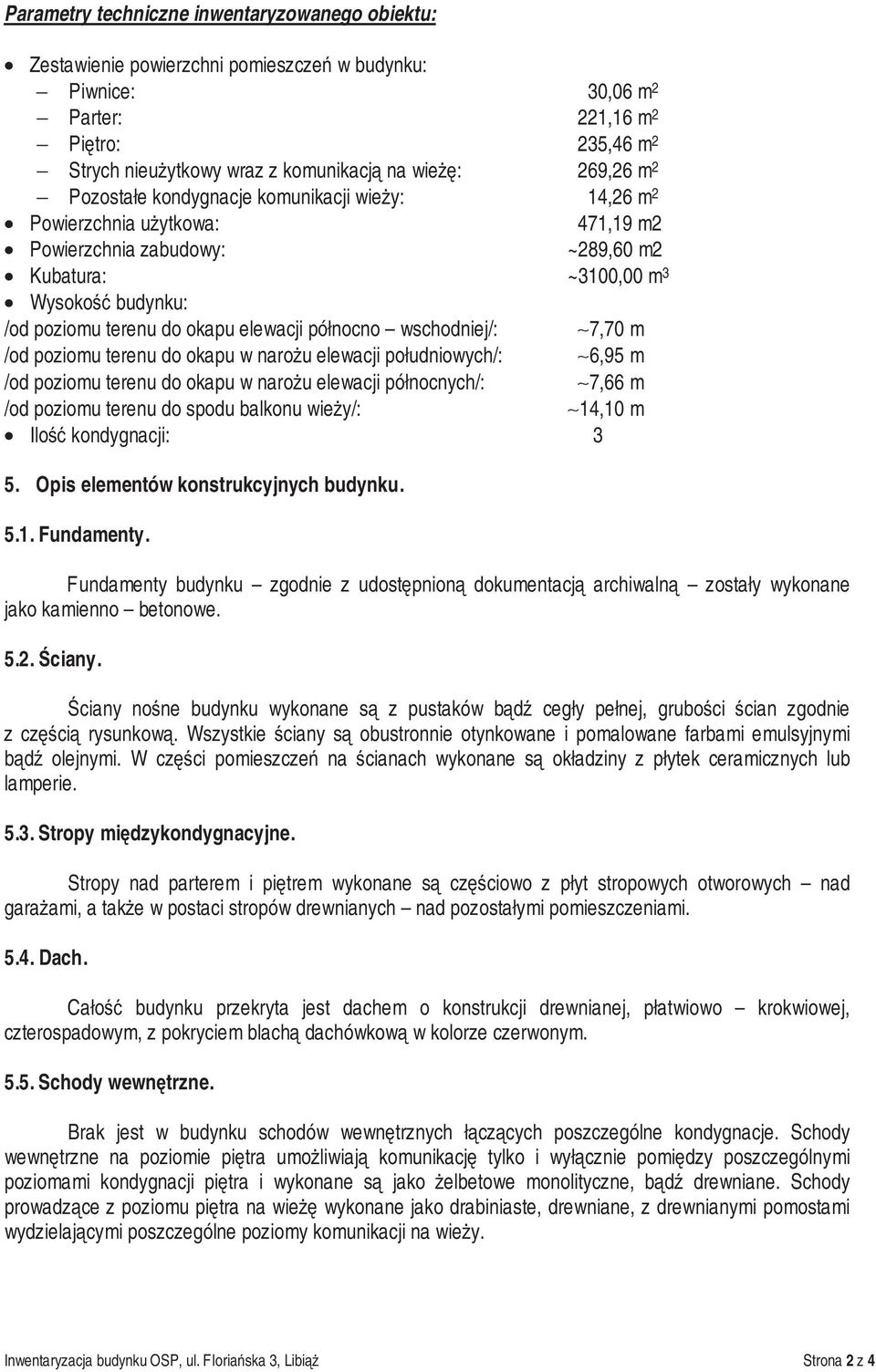

2 Parametry techniczne inwentaryzowanego obiektu: Zestawienie powierzchni pomieszcze w budynku: Piwnice: 30,06 m 2 Parter: 221,16 m 2 Pi tro: 235,46 m 2 Strych nieu ytkowy wraz z komunikacj na wie : 269,26 m 2 Pozostałe kondygnacje komunikacji wie y: 14,26 m 2 Powierzchnia u ytkowa: 471,19 m2 Powierzchnia zabudowy: ~289,60 m2 Kubatura: ~3100,00 m 3 Wysoko budynku: /od poziomu terenu do okapu elewacji północno wschodniej/: 7,70 m /od poziomu terenu do okapu w naro u elewacji południowych/: 6,95 m /od poziomu terenu do okapu w naro u elewacji północnych/: 7,66 m /od poziomu terenu do spodu balkonu wie y/: 14,10 m Ilo kondygnacji: 3 5. Opis elementów konstrukcyjnych budynku Fundamenty. Fundamenty budynku zgodnie z udost pnion dokumentacj archiwaln zostały wykonane jako kamienno betonowe ciany. ciany no ne budynku wykonane s z pustaków b d cegły pełnej, grubo ci cian zgodnie z cz ci rysunkow. Wszystkie ciany s obustronnie otynkowane i pomalowane farbami emulsyjnymi b d olejnymi. W cz ci pomieszcze na cianach wykonane s okładziny z płytek ceramicznych lub lamperie Stropy mi dzykondygnacyjne. Stropy nad parterem i pi trem wykonane s cz ciowo z płyt stropowych otworowych nad gara ami, a tak e w postaci stropów drewnianych nad pozostałymi pomieszczeniami Dach. Cało budynku przekryta jest dachem o konstrukcji drewnianej, płatwiowo krokwiowej, czterospadowym, z pokryciem blach dachówkow w kolorze czerwonym Schody wewn trzne. Brak jest w budynku schodów wewn trznych ł cz cych poszczególne kondygnacje. Schody wewn trzne na poziomie pi tra umo liwiaj komunikacj tylko i wył cznie pomi dzy poszczególnymi poziomami kondygnacji pi tra i wykonane s jako elbetowe monolityczne, b d drewniane. Schody prowadz ce z poziomu pi tra na wie wykonane jako drabiniaste, drewniane, z drewnianymi pomostami wydzielaj cymi poszczególne poziomy komunikacji na wie y. Inwentaryzacja budynku OSP, ul. Floria ska 3, Libi Strona 2 z 4

elewacji północno wschodniej/: 7,70 m /od poziomu terenu do okapu w naro u elewacji południowych/: 6,95 m /od poziomu terenu do okapu w naro u elewacji północnych/: 7,66 m /od poziomu terenu do spodu

3 5.6. Słupy. Słupy elbetowe monolityczne pełne, o wymiarach przekroju poprzecznego jak na rysunkach. 6. Wyposa enie budynku. Budynek wyposa ony jest w nast puj ce instalacje wewn trzne: instalacja wodoci gowa, instalacja kanalizacyjna, instalacja elektryczna, instalacja gazowa, instalacja odgromowa, instalacja centralnego ogrzewania własna kotłownia gazowa, zlokalizowana w piwnicy, instalacja teletechniczna. 7. Inwentaryzacja fotograficzna elewacji. Fot. nr 1 Elewacja frontowa północno-wschodnia. Inwentaryzacja budynku OSP, ul. Floria ska 3, Libi Strona 3 z 4

instalacja gazowa, instalacja odgromowa, instalacja centralnego ogrzewania własna kotłownia gazowa, zlokalizowana w piwnicy, instalacja

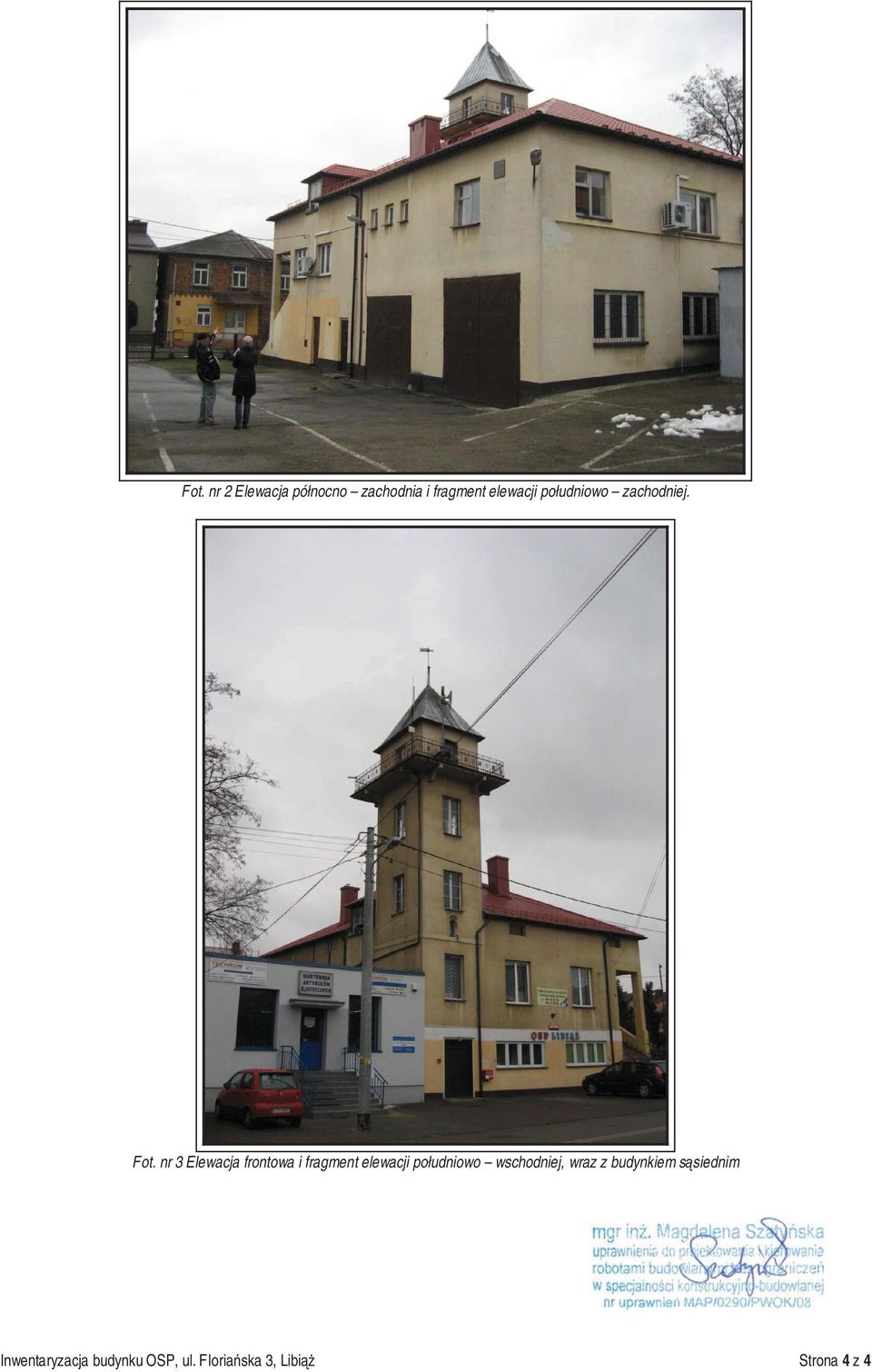

4 Fot. nr 2 Elewacja północno zachodnia i fragment elewacji południowo zachodniej. Fot. nr 3 Elewacja frontowa i fragment elewacji południowo wschodniej, wraz z budynkiem s siednim Inwentaryzacja budynku OSP, ul. Floria ska 3, Libi Strona 4 z 4
