1 1 PROJEKT ROBÓT BUDOWLANYCH ZWIĄZANYCH Z DOBUDOWĄ SCHODÓW NA III PIĘTRZE KLATKI OD STRONY UL.KORCZAKA W POŁUDNIOWYM SKRZYDLE BUDYNKU ŚLĄSKIEGO URZĘDU WOJEWÓDZKIEGO W CZĘSTOCHOWIE Nazwa obiektu budowlanego PLACÓWKA ZAMIEJSCOWA ŚLĄSKIEGO URZĘDU WOJEWÓDZKIEGO W CZĘSTOCHOWIE Adres obiektu budowlanego ul Jana III Sobieskiego 7, Częstochowa Dane inwestora SKARB PAŃSTWA - ŚLĄSKI URZĄD WOJEWÓDZKI W KATOWICACH UL.JAGIELLOŃSKA KATOWICE Nazwa i adres jednostki projektowania Pracownia Architektoniczna ARCHIT ul. Al.NMP 71/ Częstochowa ZAWARTOŚĆ OPRACOWANIA TOM 1 PROJEKT WYKONAWCZY CZĘŚĆ ARCHITEKTONICZNA TOM 2 PROJEKT WYKONAWCZY CZĘŚĆ KONSTRUKCYJNA TOM 3 PROJEKT WYKONAWCZY CZĘŚĆ ELEKTRYCZNA WRZESIEŃ 2012

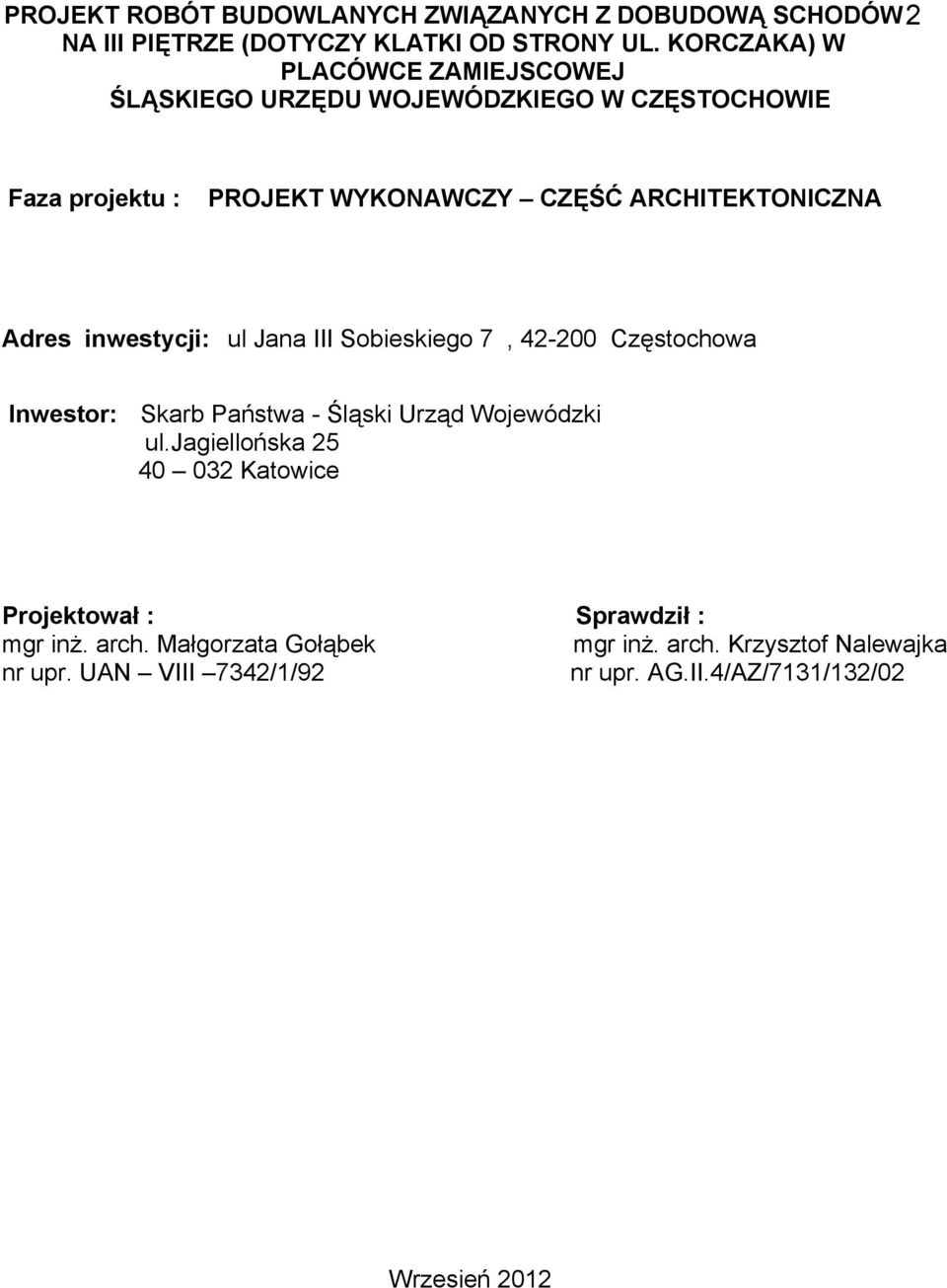

2 PROJEKT ROBÓT BUDOWLANYCH ZWIĄZANYCH Z DOBUDOWĄ SCHODÓW 2 NA III PIĘTRZE (DOTYCZY KLATKI OD STRONY UL. KORCZAKA) W PLACÓWCE ZAMIEJSCOWEJ ŚLĄSKIEGO URZĘDU WOJEWÓDZKIEGO W CZĘSTOCHOWIE Faza projektu : PROJEKT WYKONAWCZY CZĘŚĆ ARCHITEKTONICZNA Adres inwestycji: ul Jana III Sobieskiego 7, Częstochowa Inwestor: Skarb Państwa - Śląski Urząd Wojewódzki ul.jagiellońska Katowice Projektował : Sprawdził : mgr inż. arch. Małgorzata Gołąbek mgr inż. arch. Krzysztof Nalewajka nr upr. UAN VIII 7342/1/92 nr upr. AG.II.4/AZ/7131/132/02 Wrzesień 2012

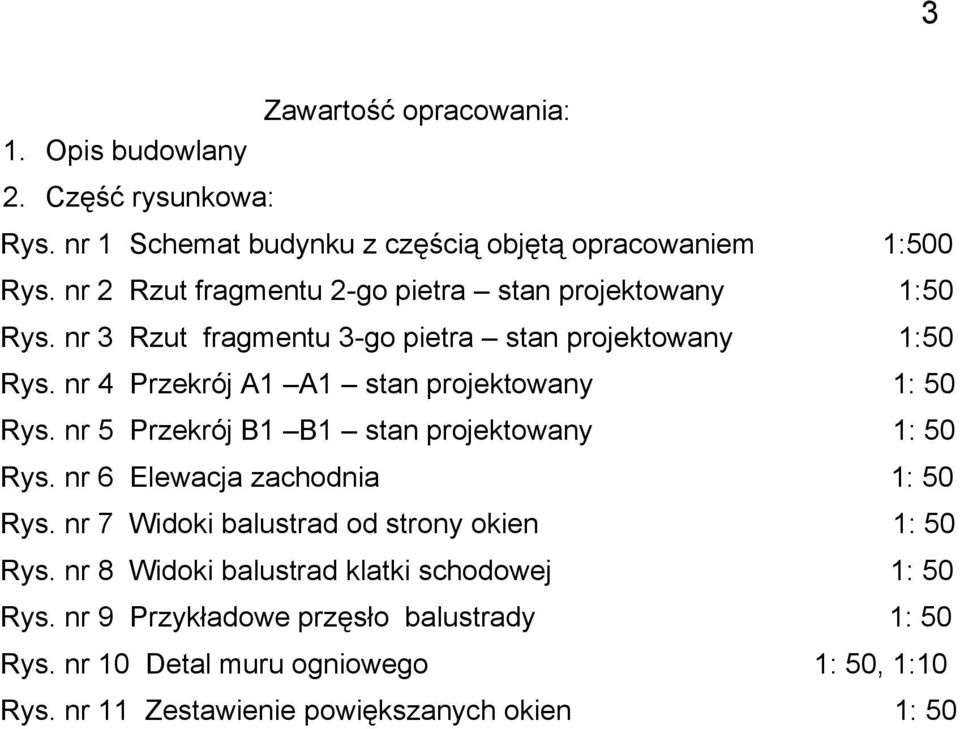

3 3 Zawartość opracowania: 1. Opis budowlany 2. Część rysunkowa: Rys. nr 1 Schemat budynku z częścią objętą opracowaniem 1:500 Rys. nr 2 Rzut fragmentu 2-go pietra stan projektowany 1:50 Rys. nr 3 Rzut fragmentu 3-go pietra stan projektowany 1:50 Rys. nr 4 Przekrój A1 A1 stan projektowany 1: 50 Rys. nr 5 Przekrój B1 B1 stan projektowany 1: 50 Rys. nr 6 Elewacja zachodnia 1: 50 Rys. nr 7 Widoki balustrad od strony okien 1: 50 Rys. nr 8 Widoki balustrad klatki schodowej 1: 50 Rys. nr 9 Przykładowe przęsło balustrady 1: 50 Rys. nr 10 Detal muru ogniowego 1: 50, 1:10 Rys. nr 11 Zestawienie powiększanych okien 1: 50

4 4 OPIS WYKONAWCZY CZĘŚĆ ARCHITEKTONICZNA 1. PODSTAWA OPRACOWANIA : Zlecenie od Inwestora Wizja lokalna Inwentaryzacja istniejącego budynku Ocena stanu bezpieczeństwa pożarowego Śląskiego Urzędu Wojewódzkiego w Częstochowie przy ul Jana III Sobieskiego 7 opracowana przez Rzeczoznawcę ds. zabezpieczeń przeciwpożarowych bryg. w st. spocz. inż. Hieronima Dzikowskiego w lipcu 2011 r ekspertyza budowlana dotycząca możliwości wykonania dobudowy schodów na III piętrze (dot. klatki od strony ul. Korczaka) w placówce zamiejscowej Śląskiego Urzędu Wojewódzkiego w Częstochowie przy ul Jana III Sobieskiego 7 opracowana przez Rzeczoznawcę Budowlanego z listy wojewody w specjalności kontr.-budowlanej inż. Lucjana Kołakowskiego oraz autora niniejszego opracowania 2. ZAKRES OPRACOWANIA: Opracowanie obejmuje projekt robót budowlanych związanych z dobudowa schodów na III piętrze (dot. klatki od strony ul. Korczaka) w placówce zamiejscowej Śląskiego Urzędu Wojewódzkiego w Częstochowie przy ul Jana III Sobieskiego 7 3. OPIS ISTNIEJĄCEGO BUDYNKU:: Przedmiotowy budynek zlokalizowany jest w Częstochowie przy zbiegu ul. Sobieskiego i Korczaka jako obiekt wolnostojący, składający się z trzech części B1, B2, B3 ułożonych w kształcie litery H. Wszystkie części są czterokondygnacyjne, dwie całkowicie podpiwniczone, trzecia w części, przekryte stropodachem, konstrukcja budynku trzytraktowa oparta na podłużnych ścianach nośnych budynek zrealizowano etapami : skrzydło B1 i B2 powstało w okresie międzywojennym jako dwu (segment B1) i trzykondygnacyjny( segment B2) dla potrzeb Starostwa Powiatowego. W latach sześćdziesiątych dobudowano segment B3,również trzykondygnacyjny a w latach siedemdziesiątych nadbudowano wszystkie skrzydła, uzyskując jednakową wysokość część w której ma być zlokalizowana nadbudowa klatki jest w segmencie B3 w jego północno-zachodnim narożniku wymiary segmentu B3 wynoszą : - długość 66,34 m - szerokość 13,87 m

5 - wysokość od poziomu + 0,00 14,99 m - powierzchnia zabudowy 920,10 m 2 - kubatura ,80 m 3 5 OPIS ELEMENTÓW KONSTRUKCYJNYCH SEGMENTU B3 Fundamenty : Ławy fundamentowe - żelbetowe; ściany piwnic cegła gr 51 cm ściany parteru, pięter z cegły pełnej gr 55 cm i 44 na zaprawie wapiennej stropy typu DZ, oparte na ścianach nośnych lub podciągach stropodach na stropie DZ z izolacją termiczną i szlichtą, oparty na ścianach podłużnych Schody wewnętrzne żelbetowe płytowe na belkach spocznikowych Kominy z cegły pełnej dach kryty papą asfaltową kominy, ścianki kolankowe z cegły pełnej, posiadają obróbkę blacharską 4. OPIS PROPONOWANYCH ROZWIĄZAŃ Przewiduje się rozebranie stropu na poziomie 3 piętra na długości 475 cm i szerokości 297cm z pozostawieniem części stropu pod sanitariatami trzeciego piętra na szerokości ok. 30 cm.należy sprawdzić, czy ścianka przy sanitariatach nie stoi na pustaku, w takim przypadku należy wstawić dodatkowa belkę dla podtrzymania ścianki po ustaleniu z projektantem konstrukcji w ramach nadzoru autorskiego. Rozebrana zostanie ścianka działowa z drzwiami na trzecim piętrze pomiędzy korytarzem a pokojem w miejscu którego powstanie dodatkowy bieg wykonanie w miejscu rozebranego stropu nowej części schodów składających się z dwóch biegów, łączącej 3 i 4 kondygnację. Prace rozbiórkowe i wykonanie nowych biegów zgodnie z wytycznymi zawartymi w części konstrukcyjnej. Doprojektowany bieg zostanie wyłożony płytkami Ze względu na różnicę w szerokości projektowanej części klatki na piętrze 4 a istniejąca szerokością na piętrze 3 wynoszącą ok. 30 cm na dolnym biegu doprojektowywanej części klatki wykonana zostanie ścianka z płyty gipsowokartonowej Istniejące balustrady zostaną zdemontowane, nowe balustrady będą mieć ujednolicone balustrady w części istniejącej i nadbudowywanej - wykonane będą z rur ø7 ze stali nierdzewnej (słupki i pochwyty ) oraz ø2 (łacznik pomiędzy słupkiem i pochwytem. Wypełnienie balustrady : szkło przezroczyste, hartowane gr 10mm, mocowane do słupków zaokrąglonymi klamrami mocującymi ze stali nierdzewnej Istniejące okna na piętrze 4 zostaną powiększone poprzez rozebranie murków podokiennych ; podział projektowanych okien dostosowany będzie do podziału okien na niższych kondygnacjach ( okna PCV, białe, ze szkleniem zespolonym, nisko - emisyjnym o wartości współczynnika przenikalności cieplnej U=1.1 W/m 2 część dolne uchylne, części górne - rozwieralne ). Wykonane zostaną nowe parapety zewnętrzne i wewnętrzne z blachy ocynkowanej, powlekanej

6 Przewidziano malowanie ścian i sufitów w części nadbudowywanej oraz fragmentu korytarza na 3 i 4 piętrze na długości doprojektowanej klatki i istniejących sanitariatów oraz do końca istniejącego spocznika między 2 i 3 6 kondygnacją Przewidziano rozebranie istniejącej ścianki kolankowej na dachu nad klatką, ułożenie prawidłowej izolacji, postawienie ścianki od nowa z cegły pełnej gr 25 cm. Poprawione zostanie osadzenie rynny w południowo-zachodnim : należy wsunąć pasek blachy pod istn. blachę na gzymsie by woda mogła prawidłowo spływać do rynny, a nie po ścianie,powodując jej zawilgocenie.
