1 S A N - P R O J U S Ł U G I P R O J E K T O W E Janusz Kalamarz u l. K r a k o w s k a P R Z E W O R S K tel NIP PROJEKT BUDOWLANY ogrzewania elektrycznego i instalacji wentylacyjnej ZADANIE: Budowa budynku zaplecza socjalno-szatniowego oraz boisk sportowych z urz dzeniami budowlanymi w ramach programu Moje Boisko ORLIK 2012 z likwidacj kolizji sieci kanalizacyjnej ADRES: m. Wi zownica, dz. nr ewid. 1519, 1521, 461/2 INWESTOR: Gmina Wi zownica Wi zownica 208 Projektował imi i nazwisko rodzaj upr. nr upr. podpis in. Adam Kalamarz sanitarne 88/90 Opracował mgr in. Janusz Kalamarz sanitarne PRZEWORSK maj 2011

urz dzeniami budowlanymi w ramach programu Moje Boisko ORLIK 2012 z likwidacj kolizji sieci kanalizacyjnej ADRES: m. Wi zownica, dz. nr ewid.

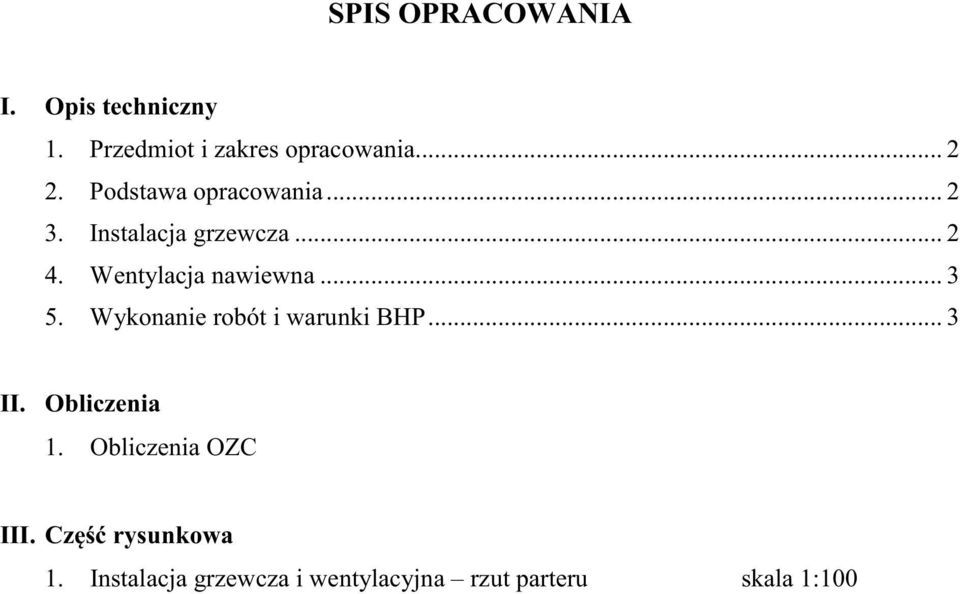

2 SPIS OPRACOWANIA I. Opis techniczny 1. Przedmiot i zakres opracowania Podstawa opracowania Instalacja grzewcza Wentylacja nawiewna Wykonanie robót i warunki BHP... 3 II. Obliczenia 1. Obliczenia OZC III. Cz rysunkowa 1. Instalacja grzewcza i wentylacyjna rzut parteru skala 1:100

.. 3 5. Wykonanie robót i warunki BHP... 3 II. Obliczenia 1.

3 2 OPIS TECHNICZNY 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest instalacja grzewcza i wentylacyjna w budynku zaplecza sanitarno-szatniowego wykonywanego w ramach programu Orlik 2012 w m. Wi zownica dz. nr ewid. 1519, 1521, 461/2. 2. Podstawa opracowania - umowa z Inwestorem, - mapa do celów projektowych, - projekt architektoniczny, - obowi zuj ce normy i przepisy, - katalogi i programy komputerowe. 3. Instalacja grzewcza 3.1. Dane budynku Budynek jest wykonany w technologii tradycyjnej. Kubatura pomieszcze ogrzewanych m 3 Obliczeniowe zapotrzebowanie na moc ciepln - 3,8 kw Przegrody budowlane zgodnie z cz ci architektoniczn projektu. Obliczenia nale y powtórzy je li budowa przegród b dzie inna! 3.2. Instalacja ogrzewania elektrycznego Strefa klimatyczna III. Straty ciepła obliczono zgodnie z norm PN-EN ISO Temperatury obliczeniowe wewn trzne przyj to zgodnie z norm PN-EN 12831:2006. Przewidziano grzejniki elektryczne zapewniaj ce dostarczenie ilo ci ciepła pokrywaj cej straty ciepła dla poszczególnych pomieszcze w okresie zimowym (dla ogrzewania dy urnego ) co zapewnia równie prawidłowe ogrzanie pomieszcze w okresie ich u ytkowania.

nr ewid. 1519, 1521, 461/2. 2. Podstawa opracowania - umowa z Inwestorem, - mapa do celów projektowych, - projekt architektoniczny, - obowi zuj ce normy i przepisy, - katalogi i programy komputerowe.

4 3 Przewidziano ogrzewanie do temperatur okre lonych w normie PN-EN 12831: w okresie gdy temperatura zewn trzna wynosi 0 C oraz ogrzewanie dy urne do 7 C gdy temperatury zewn trzne s ujemne Urz dzenia grzewcze W projektowanych pomieszczeniach zaprojektowano podgrzewanie elektryczne konwektorami ciennymi wyposa onymi w indywidualne termostaty. 4. Wentylacja nawiewna Zaprojektowano wentylacje mechaniczn odr bn dla ka dego pomieszczenia składaj c si z wentylatora nawiewnego z podgrzewaniem powietrza i z filtrem powietrza, wentylacj wywiewn zaprojektowano jako naturaln. Powietrze zewn trzne tłoczone i podgrzane przez wentylator nawiewny b dzie dostarczane przewodem φ100 mm nad podłog pomieszczenia. Przewidziano wentylatory nawiewne zró nicowane o wydajno ciach 70, 100, 125 m 3 /h i mocach grzałki odpowiednio 400, 800 i 1000W. Typy wentylatorów pokazano na rysunku rzutu parteru. 5. Wykonanie robót i warunki BHP Cało robót nale y prowadzi zgodnie z niniejszym dokumentem oraz z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Monta owych cz II i obowi zuj cymi przepisami BHP. Opracował:

zaprojektowano jako naturaln. Powietrze zewn trzne tłoczone i podgrzane przez wentylator nawiewny b dzie dostarczane przewodem φ100 mm nad podłog pomieszczenia.

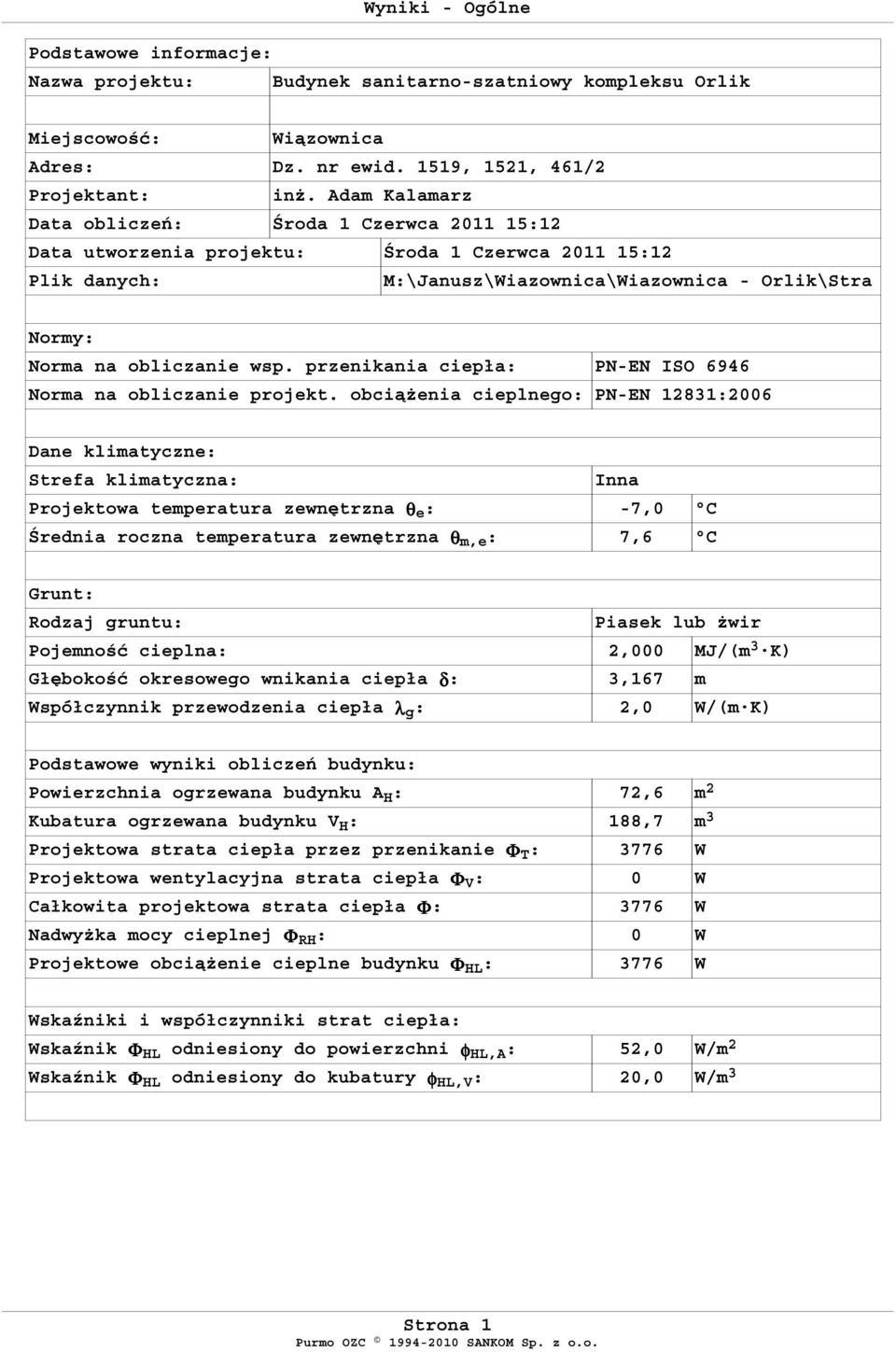

5 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Budynek sanitarno-szatniowy kompleksu Orlik Miejscowo : Wi zownica Adres: Dz. nr ewid. 1519, 1521, 461/2 Projektant: in. Adam Kalamarz Data oblicze : roda 1 Czerwca :12 Data utworzenia projektu: roda 1 Czerwca :12 Plik danych: M:\Janusz\Wiazownica\Wiazownica - Orlik\Stra Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obci enia cieplnego: PN-EN 12831:2006 Dane klimatyczne: Strefa klimatyczna: Inna Projektowa temperatura zewn trzna θ e : -7,0 C rednia roczna temperatura zewn trzna θ m,e : 7,6 C Grunt: Rodzaj gruntu: Pojemno cieplna: Gł boko okresowego wnikania ciepła δ: Współczynnik przewodzenia ciepła λ g : Piasek lub wir 2,000 MJ/(m 3 K) 3,167 m 2,0 W/(m K) Podstawowe wyniki oblicze budynku: Powierzchnia ogrzewana budynku A H : 72,6 m 2 Kubatura ogrzewana budynku V H : 188,7 m 3 Projektowa strata ciepła przez przenikanie Φ T : 3776 W Projektowa wentylacyjna strata ciepła Φ V : 0 W Całkowita projektowa strata ciepła Φ: 3776 W Nadwy ka mocy cieplnej Φ RH : 0 W Projektowe obci enie cieplne budynku Φ HL : 3776 W Wska niki i współczynniki strat ciepła: Wska nik Φ HL odniesiony do powierzchni φ HL,A : 52,0 W/m 2 Wska nik Φ HL odniesiony do kubatury φ HL,V : 20,0 W/m 3 Strona 1 Purmo OZC SANKOM Sp. z o.o.

przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt.

6 Wyniki - Zestawienie pomieszcze Symbol Opis θ int,h A V Φ HL C m 2 m 3 W 1 Pom. trenera 20,0 6,00 15, Magazyn 16,0 5,80 15, WC 20,0 6,10 15, WC 20,0 6,00 15, Przedsionek 16,0 12,24 31, Szatnia 20,0 12,32 32, Szatnia 20,0 12,32 32, Łazienka 24,0 5,90 15, Łazienka 24,0 5,90 15,3 399 Strona 2

20,0 6,00 15,6 227 5 Przedsionek 16,0 12,24 31,8 633 6 Szatnia 20,0 12,32 32,0 472 7
