Projekt instalacji centralnego ogrzewania Przedszkole Publiczne w Rogoźniku

Transkrypt

1 Temat opracowania: Projekt instalacji centralnego ogrzewania w budynku Przedszkola Publicznego w Rogoźniku Lokalizacja obiektu: Przedszkole Publiczne w Rogoźniku ul. Zacisze 1 Stadium dokumentacji: Projekt budowlano - wykonawczy. Branża: IS - instalacyjna. Inwestor: Gmina Bobrowniki ul. Gminna Bobrowniki Projektował: mgr inż. Czeszejko Sochacka Maria nr upr. 80/84 Opracował: inż. Czeszejko - Sochacki Tomasz Koordynator: inż. Konopka Bogumił

2 Siemianowice Śląskie 2011 OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (tekst jednolity, Dz. U. z 2003r. Nr 207, poz z późniejszymi zmianami) OŚWIADCZAM, że projekt instalacji centralnego ogrzewania w budynku Przedszkola Publicznego w Rogoźniku zlokalizowanego przy ul. Zacisze 1 jest kompletny i został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant:. (podpis i pieczęć)

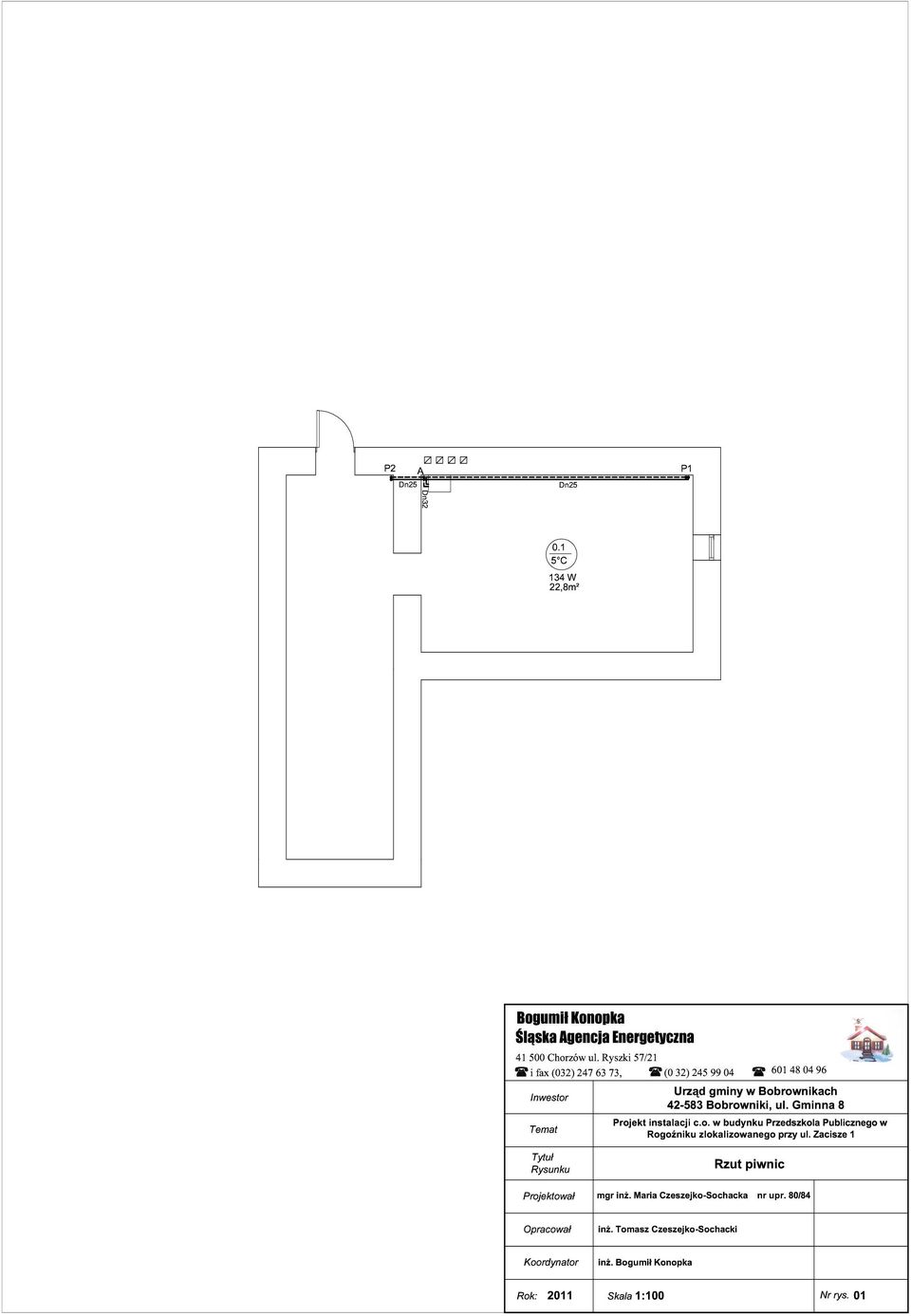

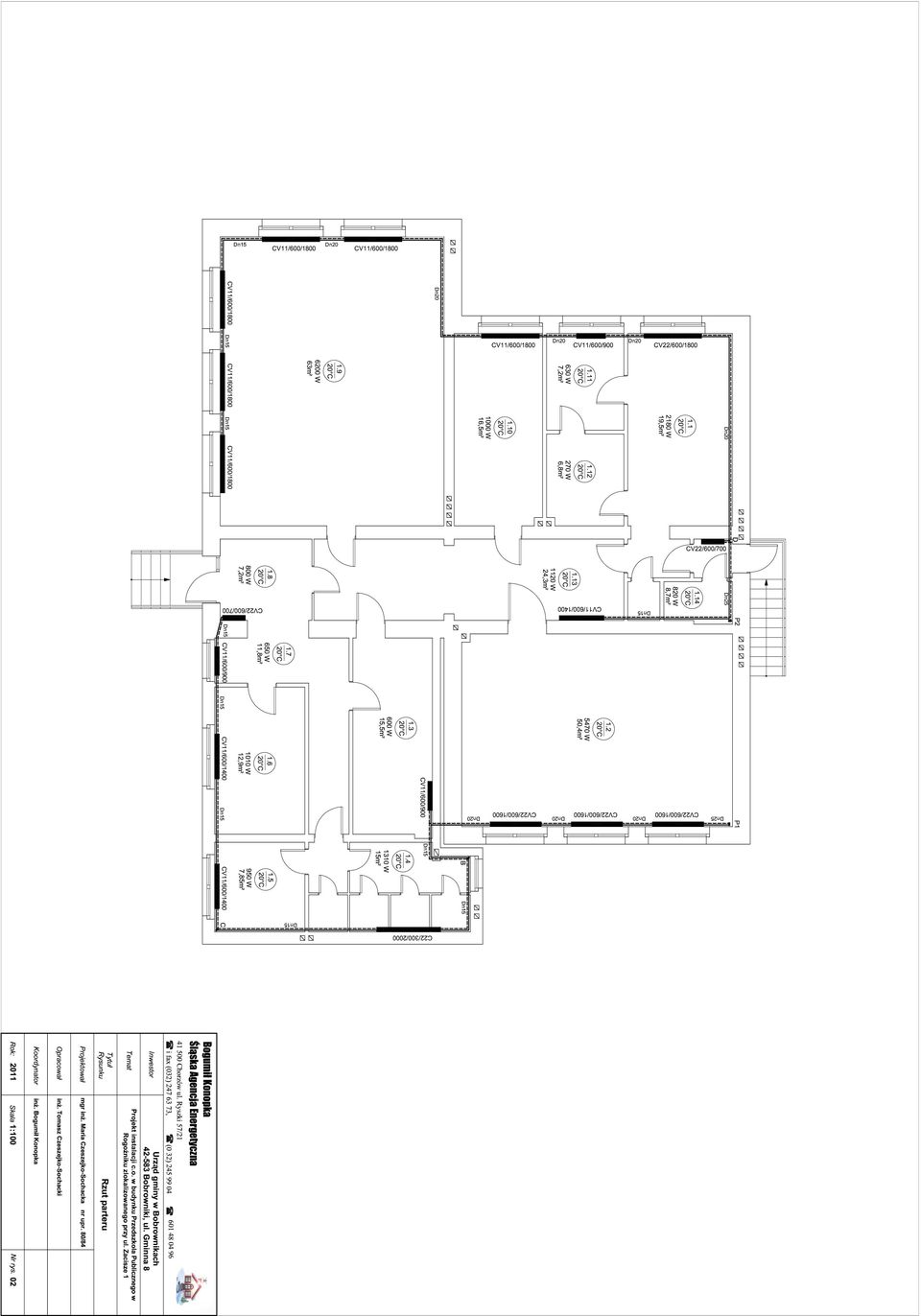

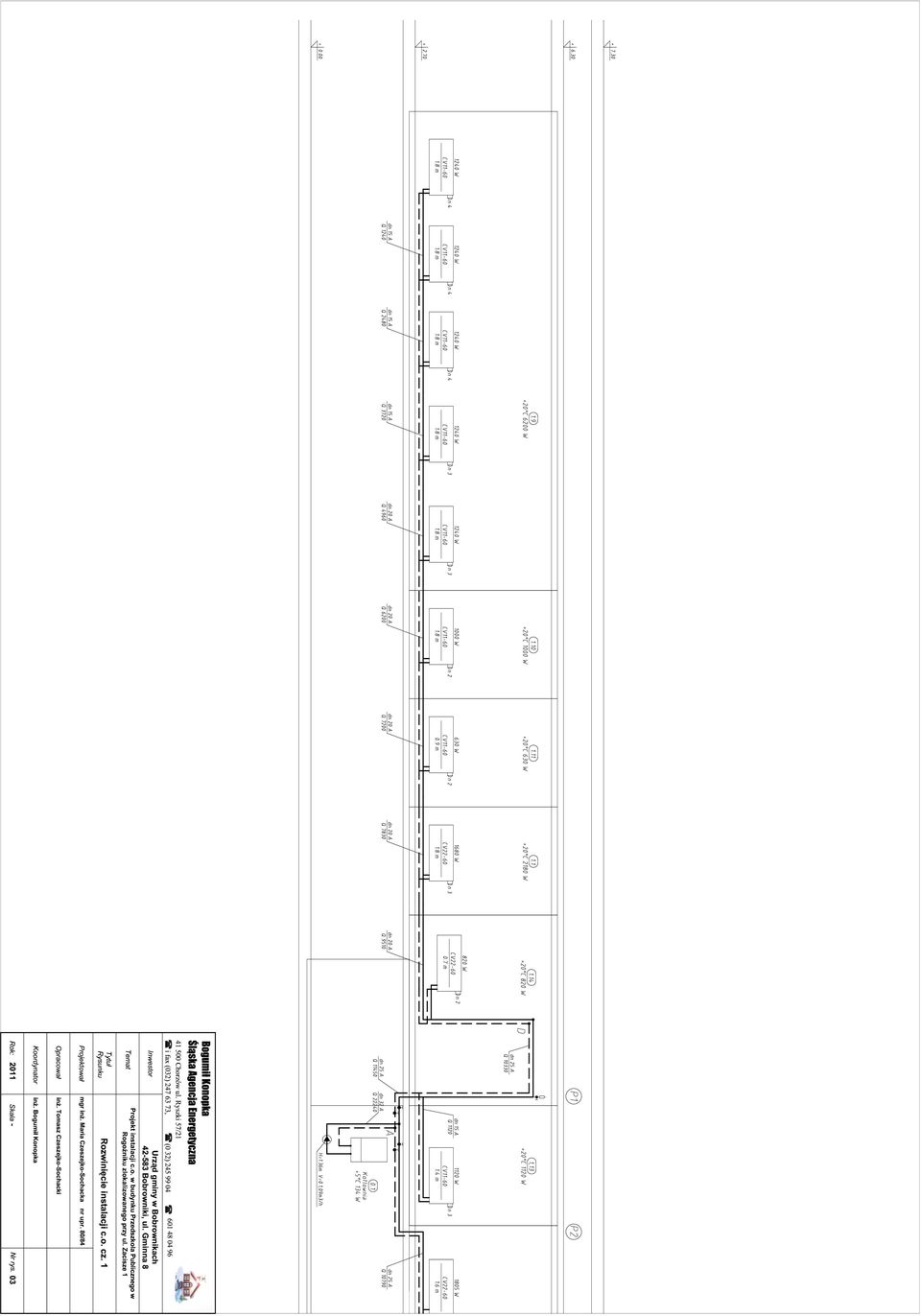

3 SPIS TREŚCI: 1. DANE OGÓLNE Przedmiot i zakres opracowania Podstawa opracowania Opis budynku ZAPOTRZEBOWANIE CIEPŁA BUDYNKU OPIS PROJEKTOWANEJ INSTALACJI C.O Opis rozwiązania projektowego Materiał na rurociągi i mocowanie przewodów Regulacja hydrauliczna instalacji c.o Izolacja termiczna ZAKRES PRAC I ZALECENIA REALIZACYJNE ZESTAWIENIE POZOSTAŁYCH MATERIAŁÓW... SPIS RYSUNKÓW: Rys. 01 Rys. 02 Rys. 03 Rys. 04 Rzut Piwnic Rzut Parteru Rozwinięcie instalacji c.o. cz.1 Rozwinięcie instalacji c.o. cz.2

4 1. DANE OGÓLNE 1.1. Przedmiot i zakres opracowania Przedmiotem opracowania jest dokumentacja wykonawcza instalacji centralnego ogrzewania w budynku Przedszkola Publicznego w Rogoźniku zlokalizowanego przy ul. Zacisze 1. Zakres opracowania obejmuje: - obliczenia zapotrzebowania ciepła budynku, - rozprowadzenie i dobór średnic przewodów instalacji c.o, dobór armatury, - regulacja nastawcza instalacji c.o., 1.2. Podstawa opracowania Podstawę opracowania stanowiły: 1. Zlecenie i umowa z Inwestorem 2 Obowiązujące normy i przepisy 3 Wizja lokalna i inwentaryzacja dostarczona przez Inwestora 4 Obliczenie zapotrzebowania ciepła (Audyt) 5 Inwentaryzacja wykonawcza 1.3. Opis budynku Budynek jest obiektem jednokondygnacyjnym z poddaszem, częściowo podpiwniczony. 2. ZAPOTRZEBOWANIE CIEPŁA BUDYNKU Zapotrzebowanie ciepła dla c.o. dla budynku ocieplonego wynosi 22,24 kw. Powierzchnie ogrzewalne zaprojektowanych grzejników pokrywają potrzeby cieplne przy założeniu temperatur w instalacji 70/55 C. 3. OPIS PROJEKTOWANEJ INSTALACJI C.O Opis rozwiązania projektowego Zaprojektowano instalację z rur stalowych, łączonych przez spawanie. Instalacja jest instalacją pompową, dwururową systemu zamkniętego. Do potrzeb cieplnych pomieszczeń dobrano grzejniki PURMO typ C z podłączeniem dolnym. Grzejniki łączyć z instalacją poprzez zawór zintegrowany dolny np. multiflex. Przewody rozprowadzające należy wykonać jako nowe w wykonaniu z izolacją cieplną o grubości 13mm w pomieszczeniu kotłowni.. Układ odpowietrzania projektuje się jako miejscowy odpowietrznik automatyczny na każdym pionie. W czasie napełniania zładu w celu jego szybszego odpowietrzenia należy każdy grzejnik odpowietrzyć ręcznie Materiały na rurociągi i mocowanie przewodów Rury stalowe prowadzić w na ścianach mocować za pomocą uchwytów z gumą. 2

5 3.3. Regulacja hydrauliczna instalacji c.o. Regulację hydrauliczną instalacji c.o. zaprojektowano poprzez wykonanie nastaw na termostatycznych zaworach grzejnikowych. Nastawy podano na rozwinięciach instalacji c.o. Obliczenia hydrauliczne wykonano programem AudytorPro C.O./ Opór hydrauliczny instalacji wynosi p= 12,81 kpa Pojemność wodna instalacji wynosi V= 196 dm 3 Całkowity strumień wody w instalacji G= 0,297 kg/s 3.4. Izolacja termiczna Izolację termiczną wykonać dla rur stalowych dn32 i dn25 prowadzonych w piwnicy.grubość izolacji zewnętrznej przewodów wynosi 13 mm. 4. ZAKRES PRAC I ZALECENIA REALIZACYJNE Zakres prac modernizacyjnych: - roboty demontażowe - montaż instalacji centralnego ogrzewania - próba szczelności instalacji - wykonanie izolacji termicznej - przeprowadzenie regulacji instalacji c.o.; - montaż głowic termostatycznych Zalecenia realizacyjne: - Instalację c.o. należy poddać próbie szczelności przy ciśnieniu 0,6 MPa; - całość robót należy wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych cz. II. Roboty instalacji sanitarnych i przemysłowych. 3

6 5. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Rura stalowe Dn 15 Dn 20 Dn 25 Dn mb 68 mb 46 mb 5 mb Zawory termostatyczne dn15 Głowica termostatyczna Zawory samoodpowitrzające dn15 Zawory kulowe dn15 Zawory kulowe dn25 Zawory odcinające grzejnikowe dn15 Grzejnik PURMO CV11/600/900 Grzejnik PURMO CV11/600/1400 Grzejnik PURMO CV11/600/1800 Grzejnik PURMO CV22/600/700 Grzejnik PURMO CV22/600/1600 Grzejnik PURMO CV22/600/ szt. 19 szt. 2 szt. 2 szt. 4 szt. 1 szt. 3 szt. 3 szt. 6 szt. 2 szt. 3 szt. 1 szt. 4

7

8

9

10
