PROJEKT BUDOWLANO-WYKONAWCZY DOBUDOWY I UPORZĄDKOWANIA PRZEWODÓW KOMINOWYCH W BUDYNKU PRZY UL. TOSZECKIEJ 34 W GLIWICACH

Transkrypt

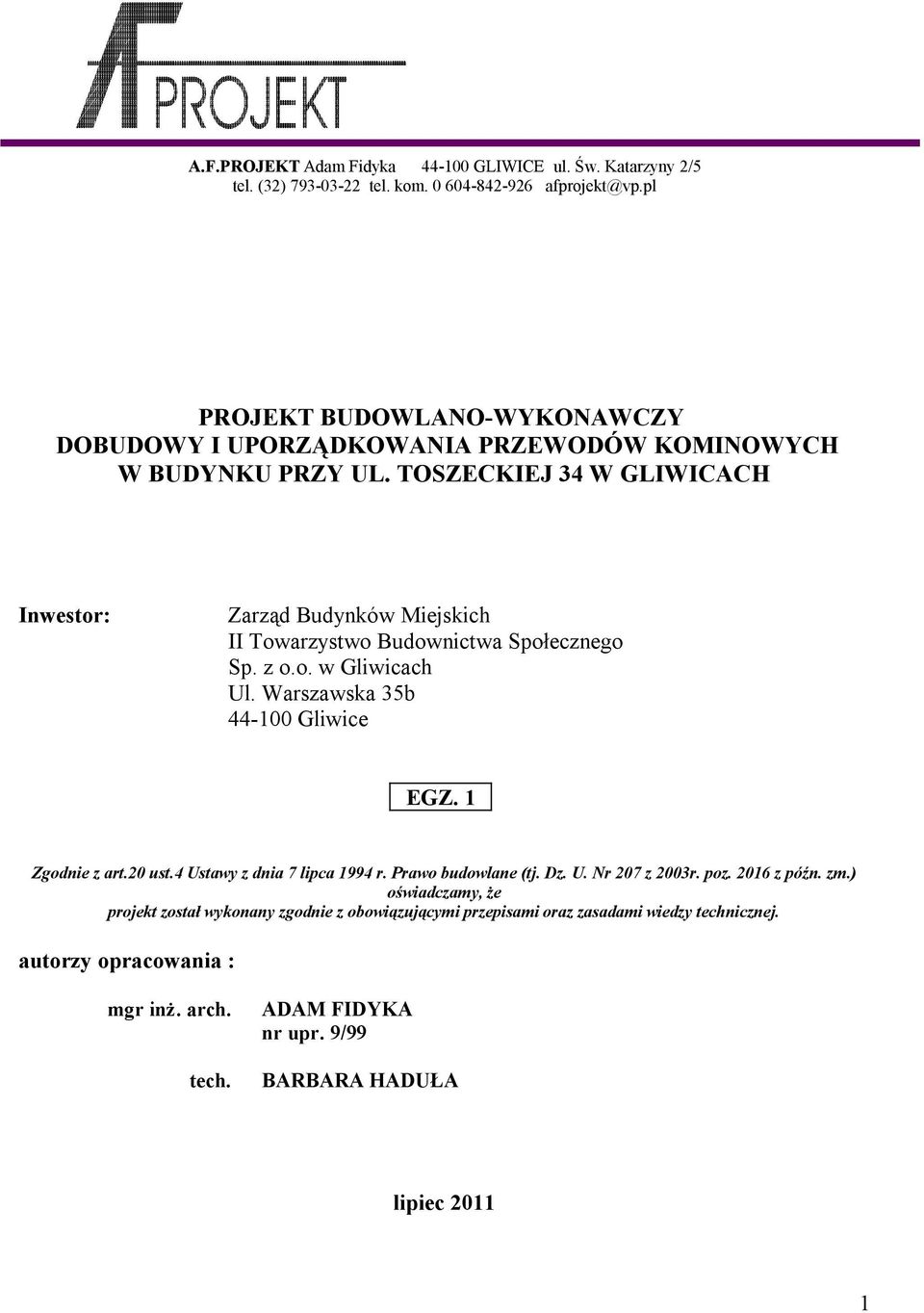

1 A.F.PROJEKT Adam Fidyka GLIWICE ul. Św. Katarzyny 2/5 tel. (32) tel. kom afprojekt@vp.pl PROJEKT BUDOWLANO-WYKONAWCZY DOBUDOWY I UPORZĄDKOWANIA PRZEWODÓW KOMINOWYCH W BUDYNKU PRZY UL. TOSZECKIEJ 34 W GLIWICACH Inwestor: Zarząd Budynków Miejskich II Towarzystwo Budownictwa Społecznego Sp. z o.o. w Gliwicach Ul. Warszawska 35b Gliwice EGZ. 1 Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. Dz. U. Nr 207 z 2003r. poz z późn. zm.) oświadczamy, że projekt został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. autorzy opracowania : mgr inż. arch. tech. ADAM FIDYKA nr upr. 9/99 BARBARA HADUŁA lipiec

2 SPIS ZAWARTOŚCI OPRACOWANIA I. CZĘŚĆ OGÓLNA 1. PRZEDMIOT I ZAKRES OPRACOWANIA 2. PODSTAWA OPRACOWANIA 3. LOKALIZACJA OBIEKTU 4. CHARAKTERYSTYKA OBIEKTU 5. PRZEWODY KOMINOWE. OPIS STANU ISTNIEJĄCEGO 6. OPIS ZAMIERZENIA PROJEKTOWEGO II. OPIS TECHNICZNY 1. PRACE WSTĘPNE I ROZBIÓRKI 2. ISTNIEJĄCE PRZEWODY KOMINOWE 3. PRZEWODY KOMINOWE PROJEKTOWANE 4. PRACE DODATKOWE 5. UWAGI DOTYCZĄCE WYKONANIA PRZEWODÓW KOMINOWYCH 6. DOBÓR PRZEWODÓW WENTYLACJI GRAWITACYJNEJ III. UWAGI KOŃCOWE IV. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA V. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT (w egz. 4 i 5) VI. ZAŁĄCZNIKI 1. OPINIA KOMINIARSKA NR 0056 z dn PROTOKÓŁ WYPOSAŻENIA MIESZKAŃ W URZĄDZENIA GAZOWE ORAZ GRZEWCZE VII. CZĘŚĆ GRAFICZNA 1. PLAN SYTUACYJNY 1 : RZUT PIWNIC 1 : RZUT PARTERU 1 : RZUT I PIĘTRA 1 : RZUT II PIĘTRA 1 : RZUT II PIĘTRA 1 : RZUT STRYCHU 1 : RZUT DACHU 1 : ROZWINIĘCIE PRZEWODÓW KOMINOWYCH rys. 1 1 : ROZWINIĘCIE PRZEWODÓW KOMINOWYCH rys. 2 1 : SZCZEGÓŁY PRZEWODÓW WENTYLACYJNYCH 1 : 10 2

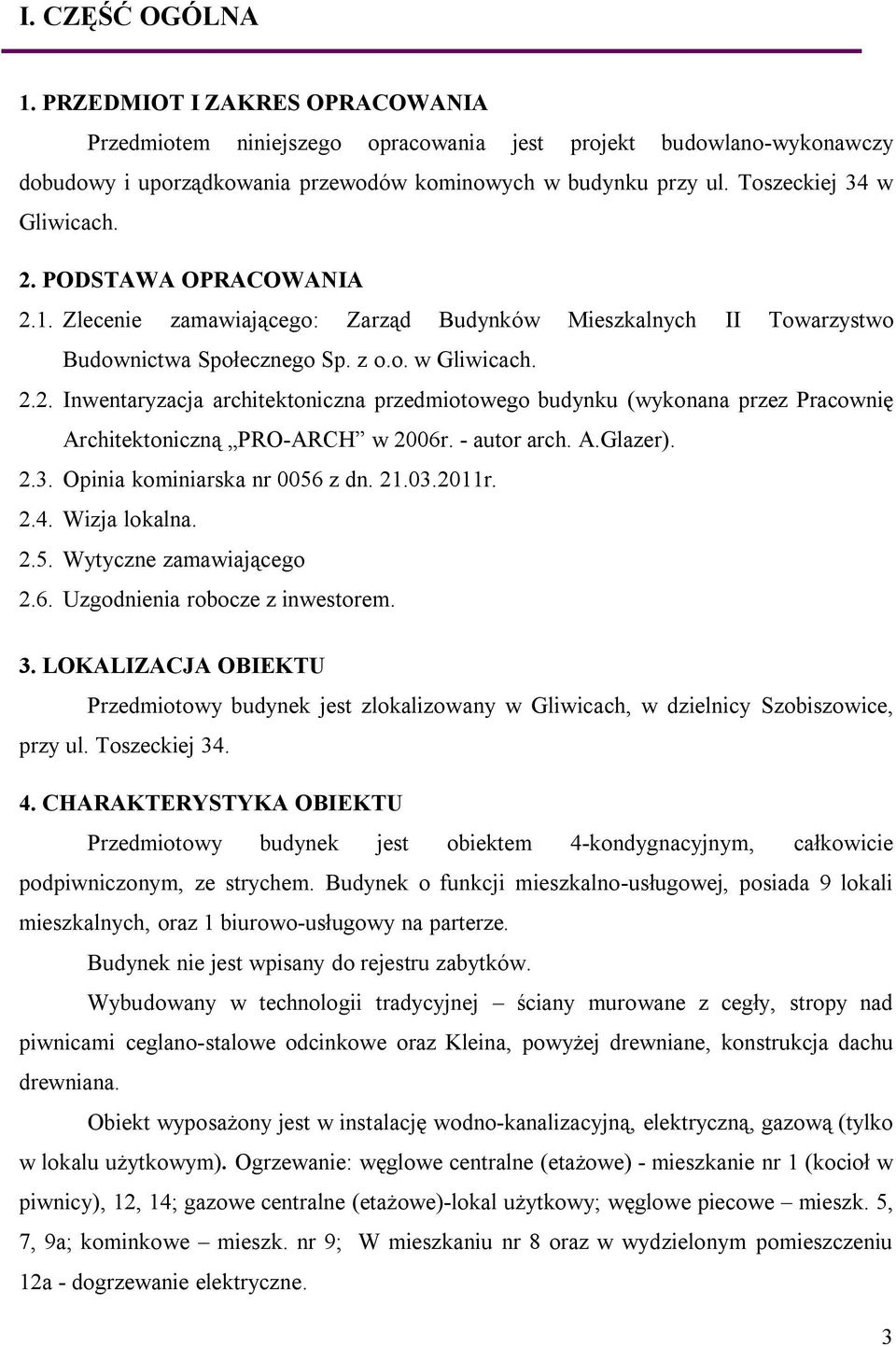

3 I. CZĘŚĆ OGÓLNA 1. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt budowlano-wykonawczy dobudowy i uporządkowania przewodów kominowych w budynku przy ul. Toszeckiej 34 w Gliwicach. 2. PODSTAWA OPRACOWANIA 2.1. Zlecenie zamawiającego: Zarząd Budynków Mieszkalnych II Towarzystwo Budownictwa Społecznego Sp. z o.o. w Gliwicach Inwentaryzacja architektoniczna przedmiotowego budynku (wykonana przez Pracownię Architektoniczną PRO-ARCH w 2006r. - autor arch. A.Glazer) Opinia kominiarska nr 0056 z dn r Wizja lokalna Wytyczne zamawiającego 2.6. Uzgodnienia robocze z inwestorem. 3. LOKALIZACJA OBIEKTU Przedmiotowy budynek jest zlokalizowany w Gliwicach, w dzielnicy Szobiszowice, przy ul. Toszeckiej CHARAKTERYSTYKA OBIEKTU Przedmiotowy budynek jest obiektem 4-kondygnacyjnym, całkowicie podpiwniczonym, ze strychem. Budynek o funkcji mieszkalno-usługowej, posiada 9 lokali mieszkalnych, oraz 1 biurowo-usługowy na parterze. Budynek nie jest wpisany do rejestru zabytków. Wybudowany w technologii tradycyjnej ściany murowane z cegły, stropy nad piwnicami ceglano-stalowe odcinkowe oraz Kleina, powyżej drewniane, konstrukcja dachu drewniana. Obiekt wyposażony jest w instalację wodno-kanalizacyjną, elektryczną, gazową (tylko w lokalu użytkowym). Ogrzewanie: węglowe centralne (etażowe) - mieszkanie nr 1 (kocioł w piwnicy), 12, 14; gazowe centralne (etażowe)-lokal użytkowy; węglowe piecowe mieszk. 5, 7, 9a; kominkowe mieszk. nr 9; W mieszkaniu nr 8 oraz w wydzielonym pomieszczeniu 12a - dogrzewanie elektryczne. 3

4 5. PRZEWODY KOMINOWE. OPIS STANU ISTNIEJĄCEGO 5.1. Budynek posiada 6 murowanych trzonów kominowych (łącznie 26 przewodów) Stwierdzone nieprawidłowości. Na podstawie opinii kominiarskiej oraz wizji lokalnej stwierdzono następujące nieprawidłowości: - Nieprawidłowe podłączenie do wspólnego przewodu kominowego następujących urządzeń: kuchnia węglowa z mieszkania 9A (II piętro) oraz piece kaflowe z mieszkań nr 7 (I piętro) i 10 (II piętro) - Nieprawidłowe podłączenie do wspólnego przewodu pieca kaflowego z mieszkania nr 5 oraz kominka z mieszkania nr 9 - Brak wentylacji w kuchni mieszkania nr 1, 7, 9, 10 - Brak wentylacji w łazienkach - Cześć przewodów dymowych posiada nieprawidłowe wyloty - dwustronne boczne Opinia kominiarska nie obejmowała podłączeń w mieszkaniach 8a, 9a, 12 i OPIS ZAMIERZENIA PROJEKTOWEGO Projekt przewiduje uporządkowanie i dobudowę przewodów kominowych zgodnie z obowiązującymi przepisami: usunięcie nieprawidłowości podłączeń przewodów kominowych stwierdzonych w czasie inwentaryzacji kominiarskiej oraz wizji lokalnej, wykonanie wentylacji grawitacyjnej do pomieszczeń w których jest ona wymagana (kuchnie, łazienki). W projekcie ujęto przewody rezerwowe dla łazienek mieszkań ich pozbawionych. Zaproponowano konkretną lokalizację przewodów, a w razie innej decyzji co do ewentualnej lokalizacji w.w. przewidywanych łazienek lub braku decyzji co do ich wykonywania, należy skorygować lokalizację w.w. przewodów, lub podjąć decyzje o ich niewykonywaniu (uzgodnić z inspektorem nadzoru). W szczególności dla mieszkań nr 8 i 9a zakłada się lokalizacje łazienek przy istniejącym pionie kanalizacyjnym (w kuchni mieszk. nr 8 podłączony jest ustęp i wanna), a kuchnie od strony okien. Wykonanie łazienek wiązało się będzie jednak z przebudową kuchni (m.in. przesunięcie drzwi, przesunięcie zlewów). Na czas obecny część lokatorów korzysta z ustępów zlokalizowanych na klatce schodowej. Przewiduje się, jako rozwiązanie tymczasowe, zastosowanie w tych pomieszczeniach wentylacji mechanicznej poprzez ścianę zewnętrzną. W przypadku wykonywania łazienek w lokalach mieszkalnych wc przy klatkach schodowych zostaną zlikwidowane, a w.w. wentylacja zlikwidowana bądź w ogóle nie wykonywana. 4

5 II. OPIS TECHNICZNY 1. PRACE WSTĘPNE I ROZBIÓRKI W celu umożliwienia wykonania projektowanych przełączeń kominów i montażu nowych przewodów należy wykonać następujące prace Demontaż urządzeń grzewczych: - częściowa rozbiórka pieca kaflowego z mieszkania nr 5 (I piętro) celem przełączenia do wolnego przewodu (I piętro) Rozbiórki - odkrywki konstrukcji stropów celem dokładnego określenia przebiegu projektowanych przewodów; - wykonanie przejść w stropach, dachu, bruzd i przebić w murach w miejscach prowadzenia projektowanych przewodów INNE - sprawdzenie istniejących podłączeń; - udrożnienie przewodów kominowych w razie potrzeby miejscowe rozkucie, usunięcie przeszkody i zamurowanie przewiduje się udrożnienie 5 przewodów. 2. ISTNIEJĄCE PRZEWODY KOMINOWE W kominach istniejących należy dokonać następujących modyfikacji: 2.1. KOMIN A - nie przewiduje się zmian 2.2. KOMIN B - zamurowanie wentylacji w pom. c.o. przy kuchni mieszkania nr 14 (III piętro) i wykonanie wentylacji kuchni mieszkania nr 1 (parter) - należy sprawdzić istniejące podłączenia przewodów dymowych każde urządzenie (kocioł c.o. w mieszk. Nr 14, kuchnie węglowe w mieszkaniach nr 7 i 10) musi być przyłączone do odrębnego przewodu KOMIN D - wykonać wentylację łazienki mieszkania nr 1 (parter) do wolnego przewodu; jednocześnie zamurować wentylację poprzez ścianę do przejazdu 5

6 - należy sprawdzić istniejące podłączenia przewodów dymowych piece węglowe mieszkań nr 7 i 10 powinny być podłączone do jednego przewodu, a trzon kuchenny w kuchni mieszkania nr 9A do odrębnego przewodu. Uwaga: W przypadku rezygnacji z wykonania 2 przewodu wentylacyjnego należy zdemontować okap nad kuchnią KOMIN E - zamurować wentylacji w pom. c.o. mieszkania nr 12 (III piętro) zwolniony przewód stanowić będzie rezerwę dla urządzenia grzewczego w mieszkaniu nr 8 ( I piętro); wentylacja pomieszczenia c.o. mieszkania nr 12 zostanie wykonana do nowego przewodu. - Zamurować otwór w przewodzie wentylacyjnym na strychu KOMIN F - wykonać wlot wentylacji łazienki dla mieszkania nr 9 (II piętro). - wolny przewód przeznacza się jako rezerwę dla mieszkania nr 9 (II piętro) 2.6. KOMIN J - piec węglowy z mieszkania nr 6 (I piętro) przełączyć do osobnego przewodu - wykonać wentylację pomieszczenia z kominkiem w mieszkaniu nr 9 (II piętro) do wolnego przewodu ISTNIEJĄCE KOMINY PONAD DACHEM Czapki kominowe należy rozebrać, dla przewodów wentylacyjnych wykonać boczne otwory wylotowe na przestrzał, dla dymowych górne (zamurowanie bocznych wlotów dla 10 przewodów, wykonanie dla 2 przewodów). Czapki kominowe odtworzyć. 3. PRZEWODY KOMINOWE PROJEKTOWANE Przewody projektowane należy wykonywać po ostatecznym, dokładnym ustaleniu ich trasy na budowie, po wykonaniu odkrywek istniejącej konstrukcji stropów PRZEWODY WENTYLACYJNE BLASZANE /KOMINY C1 i C2, G, D1, K1 i K2/ Blaszane przewody wentylacyjne projektuje się z blachy cynkowo-tytanowej gr. 0.6 mm, o przekrojach prostokątnych. Dolną część przewodów wykonać jako trójnik - jego boczna część stanowić będzie wywiew z pomieszczenia, dolna o dł. min. 10 cm, zamknięta u dołu - zbiornik na skropliny (zaizolować dodatkowo od wewnątrz antykorozyjnie). Przekroje przewodów: 6

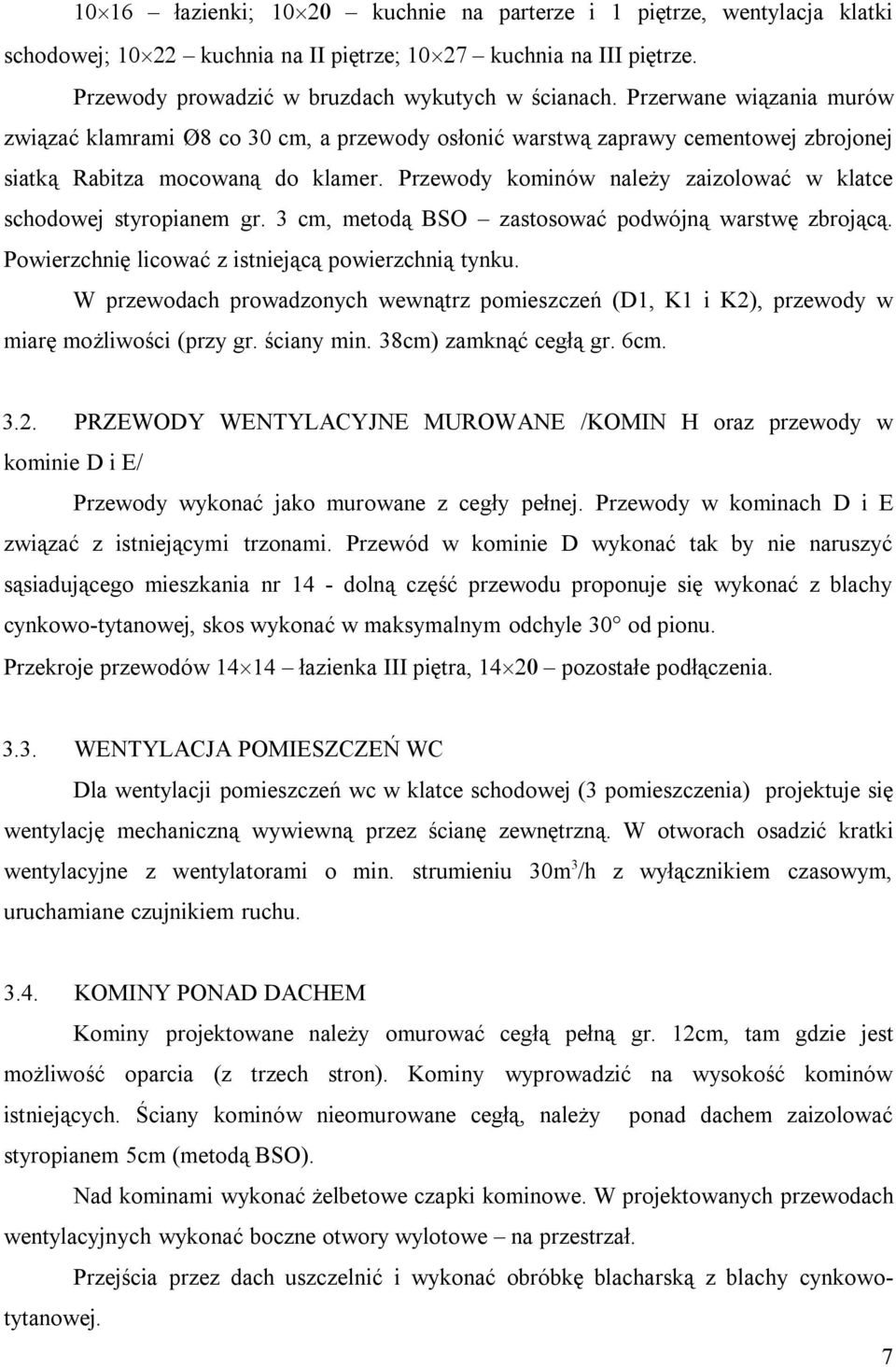

7 10 16 łazienki; kuchnie na parterze i 1 piętrze, wentylacja klatki schodowej; kuchnia na II piętrze; kuchnia na III piętrze. Przewody prowadzić w bruzdach wykutych w ścianach. Przerwane wiązania murów związać klamrami Ø8 co 30 cm, a przewody osłonić warstwą zaprawy cementowej zbrojonej siatką Rabitza mocowaną do klamer. Przewody kominów należy zaizolować w klatce schodowej styropianem gr. 3 cm, metodą BSO zastosować podwójną warstwę zbrojącą. Powierzchnię licować z istniejącą powierzchnią tynku. W przewodach prowadzonych wewnątrz pomieszczeń (D1, K1 i K2), przewody w miarę możliwości (przy gr. ściany min. 38cm) zamknąć cegłą gr. 6cm PRZEWODY WENTYLACYJNE MUROWANE /KOMIN H oraz przewody w kominie D i E/ Przewody wykonać jako murowane z cegły pełnej. Przewody w kominach D i E związać z istniejącymi trzonami. Przewód w kominie D wykonać tak by nie naruszyć sąsiadującego mieszkania nr 14 - dolną część przewodu proponuje się wykonać z blachy cynkowo-tytanowej, skos wykonać w maksymalnym odchyle 30 od pionu. Przekroje przewodów łazienka III piętra, pozostałe podłączenia WENTYLACJA POMIESZCZEŃ WC Dla wentylacji pomieszczeń wc w klatce schodowej (3 pomieszczenia) projektuje się wentylację mechaniczną wywiewną przez ścianę zewnętrzną. W otworach osadzić kratki wentylacyjne z wentylatorami o min. strumieniu 30m 3 /h z wyłącznikiem czasowym, uruchamiane czujnikiem ruchu KOMINY PONAD DACHEM Kominy projektowane należy omurować cegłą pełną gr. 12cm, tam gdzie jest możliwość oparcia (z trzech stron). Kominy wyprowadzić na wysokość kominów istniejących. Ściany kominów nieomurowane cegłą, należy ponad dachem zaizolować styropianem 5cm (metodą BSO). Nad kominami wykonać żelbetowe czapki kominowe. W projektowanych przewodach wentylacyjnych wykonać boczne otwory wylotowe na przestrzał. Przejścia przez dach uszczelnić i wykonać obróbkę blacharską z blachy cynkowotytanowej. 7

8 3.5. NAWIEWY - Dla pomieszczenia kuchni mieszkania nr 14 (pomieszczenie z kotłem c.o.) nawiew typu Z - Ø16 cm z rury z blachy cynkowo-tytanowej, wlot pod stropem spocznika korytarza, nawiew na wys. 30 cm nad posadzką kuchni. Alternatywna lokalizacja w ścianie zewnętrznej budynku (przed wykonaniem należy ustalić z lokatorem). - W istniejących oknach PVC bez nawiewników, należy zamontować nawiewniki okienne. Przewiduje się zastosowanie nawiewników automatycznych (ciśnieniowych), ale w pomieszczeniach z urządzeniami grzewczymi (piece kaflowe, kuchnie węglowe), co najmniej jeden nawiewnik powinien być o stałym przepływie). Dotyczy mieszkania nr 1 oraz 12 (po 5 nawiewników automatycznych). - W drzwiach do łazienek należy, w dolnej ich części zamontować kratki nawiewne lub wykonać inne otwory nawiewne o łącznej powierzchni prześwitów 220 cm 2. - W drzwiach do pokojów zapewnić przepływ powietrza przez szczelinę o przekroju 80 cm 2 podciąć drzwi o 1 cm. - w drzwiach do kuchni (między kuchnią a przedpokojem) zapewnić przepływ powietrza przez otwory lub szczeliny o przekroju 200 m 2 np. podciąć drzwi o 2.5 cm. 4. PRACE DODATKOWE a) Lekką ściankę w kuchni mieszkania nr 14 wygradzającą kocioł c.o. obniżyć do 1.5m. b) Przewód łącznika dla wentylacji kuchni mieszkania nr 7 (I piętro) należy obudować płytami GKF wraz z fragmentem sufitu. c) Likwidowane wentylacje przez ściany zewnętrzne i na klatkę schodową należy zamurować (4szt.). d) Wszystkie naruszone powierzchnie wewnętrzne (ściany, podłogi i sufity) należy doprowadzić do wyglądu pierwotnego: otynkować i pomalować. e) Rozebrane fragmenty pokrycia dachu (papa na deskowaniu) należy naprawić. 8

9 5. UWAGI DOTYCZĄCE WYKONANIA PRZEWODÓW KOMINOWYCH 5.1. Przed wykonaniem bruzd dla projektowanych przewodów, należy wykonać odkrywki stropów celem ustalenia miejsc oparcia belek stropowych Trasy przewodów prowadzić tak by uniknąć kolizji z elementami konstrukcji, a w szczególności: komin C2 prowadzić w pionie pomiędzy belkami spocznikowymi schodów a płatwią dachu, komin D1 między krokwiami, komin H między belkami stropowymi, kominy K1,K2 między nadprożami okiennymi a belkami stropowymi (w razie możliwości lokować oba przewody koło siebie) W przypadku konieczności zmiany kierunku prowadzenia przewodów wentylacyjnych należy je odchylić od pionu do 30º (zgodnie z PN-89/B na długości nie większej niż 2 m) Projektowane kominy należy powiązać z istniejącym murem. 5.4.Przewody projektowane należy wykonywać tylko po ostatecznym, dokładnym ustaleniu ich trasy na budowie. 9

10 6. DOBÓR PRZEWODÓW WENTYLACJI GRAWITACYJNEJ 6.1. Obliczenie przewodów wentylacyjnych wywiewnych Kondygnacja Pomieszcz. Temp. Oblicz. Wymagany strumień powietrza w kanale V Wysokość kanału h k Rodzaj kanału Prędkość rzeczywista powietrza w kanale w rz Przekrój poprzeczny kanału F Przyjęty wymiar kanału a b lub D - - C m 3 /h m m/s m m 1. /piętro 2. /piętro 3. /piętro Kuchnia ,8 blaszany 0,97 0, Łazienka ,8 blaszany 1,19 0, Kuchnia ,4 blaszany 0,88 0, Łazienka ,4 blaszany 1,08 0, Kuchnia ,3 blaszany 0,72 0, Łazienka ,3 blaszany 0,89 0, Kuchnia ,3 murowany 0,72 0, Zapotrzebowanie powietrza nawiewanego Mieszk. Pomieszczenie Wymagana ilość RAZEM powietrza do celów higienicznych i spalania - - m 3 /h m 3 /h 1,8, 9a Kuchnia z oknem zewnętrznym wyposażona w 70 kuchenkę gazową lub węglową 120 Łazienka z wc 50 5 Kuchnia z oknem zewnętrznym wyposażona w 70 kuchenkę gazową lub węglową 140 Łazienka z wc 50 Pokoje piec węglowe (2szt.) 20 7 Kuchnia z oknem zewnętrznym wyposażona w 70 kuchenkę gazową lub węglową Łazienka z wc 50 Pokoje piec węglowe (3szt.) 30 9 Kuchnia z oknem zewnętrznym wyposażona w kuchenkę elektryczną w mieszkaniu dla więcej niż 3 osób Łazienka z wc Pomieszczenie techniczne kotła Niezależny nawiew 30 Kuchnia z oknem zewnętrznym wyposażona w kuchenkę gazową lub węglową 70 Łazienka z wc Kuchnia z oknem zewnętrznym wyposażona w kuchenkę gazową lub węglową 70 Kocioł c.o. 30 Łazienka z wc 50 Dopływ powietrza do pomieszczeń: a) przez nawiewniki powietrza o regulowanym stopniu otwarcia, zgodne z PN b) przez nieszczelności w stolarce budowlanej - drzwi na klatkę schodową. c) przez otwory nawiewne o powierzchni min. 200cm 2, w przypadku pomieszczeń z kotłami c.o. W mieszkaniach powinien zostać zapewniony swobodny przepływ powietrza między pomieszczeniami

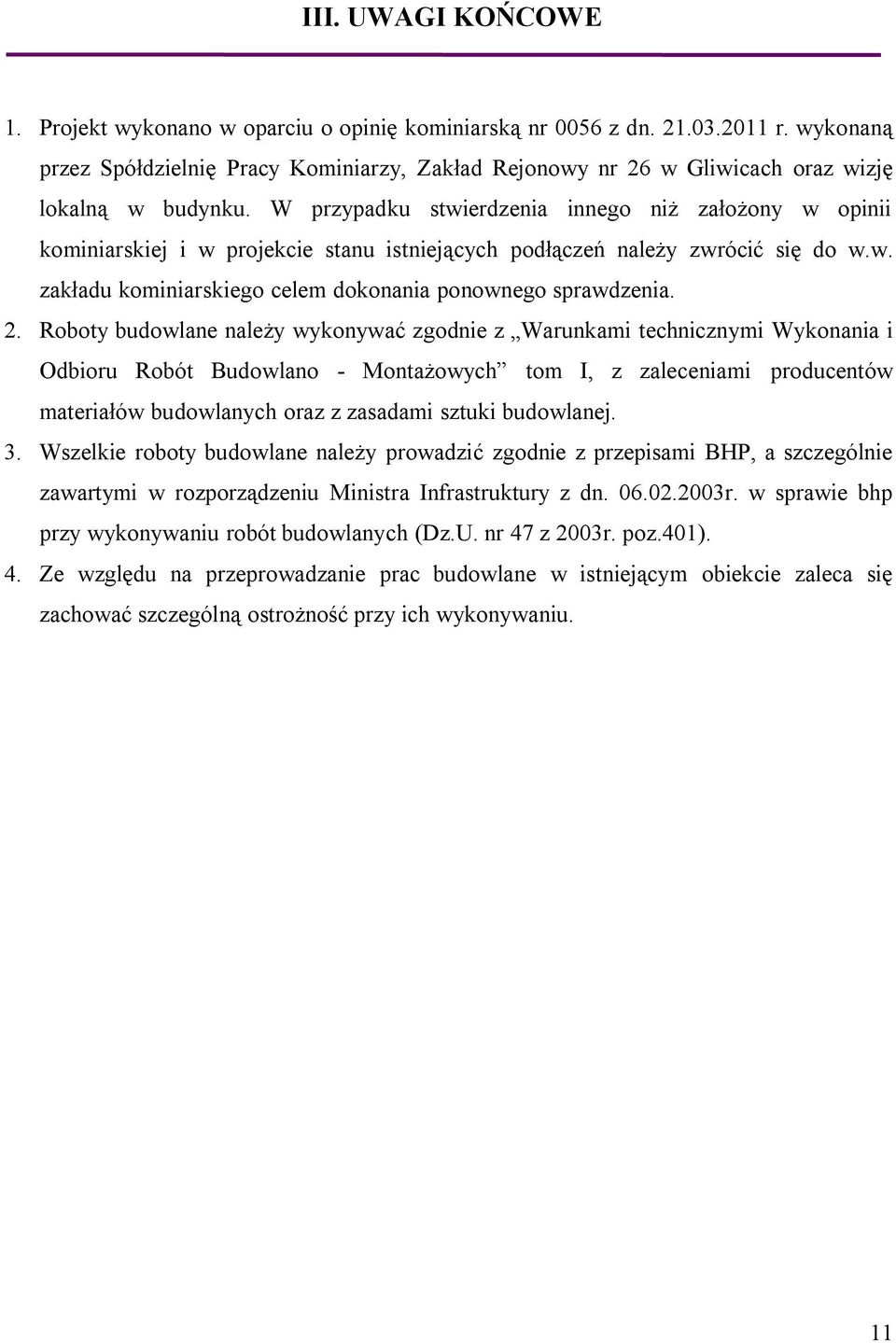

11 III. UWAGI KOŃCOWE 1. Projekt wykonano w oparciu o opinię kominiarską nr 0056 z dn r. wykonaną przez Spółdzielnię Pracy Kominiarzy, Zakład Rejonowy nr 26 w Gliwicach oraz wizję lokalną w budynku. W przypadku stwierdzenia innego niż założony w opinii kominiarskiej i w projekcie stanu istniejących podłączeń należy zwrócić się do w.w. zakładu kominiarskiego celem dokonania ponownego sprawdzenia. 2. Roboty budowlane należy wykonywać zgodnie z Warunkami technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych tom I, z zaleceniami producentów materiałów budowlanych oraz z zasadami sztuki budowlanej. 3. Wszelkie roboty budowlane należy prowadzić zgodnie z przepisami BHP, a szczególnie zawartymi w rozporządzeniu Ministra Infrastruktury z dn r. w sprawie bhp przy wykonywaniu robót budowlanych (Dz.U. nr 47 z 2003r. poz.401). 4. Ze względu na przeprowadzanie prac budowlane w istniejącym obiekcie zaleca się zachować szczególną ostrożność przy ich wykonywaniu. 11

12 IV. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1.Zakres robót Zakres robót obejmuje uporządkowanie i dobudowę przewodów kominowych w budynku przy ul. Toszeckiej 34 w Gliwicach. Przedmiotowy budynek o funkcji mieszkalnej jest obiektem o 4- kondygnacjach nadziemnych, całkowicie podpiwniczonym, ze strychem. 2.Przewidywane zagrożenia podczas realizacji robót Przewidywane są roboty na wysokościach, tj. takie, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5,0 m. Nie przewiduje się innych robót, które stanowiłyby szczególne zagrożenie w świetle 6 pkt. 1 Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r w sprawie zagrożenia dla zdrowia przy wykonywaniu robót. 3.Sposoby prowadzenia instruktażu pracowników Wykonawca przed przystąpieniem do wykonywania robót budowlanych jest obowiązany opracować instrukcję bezpiecznego ich wykonywania i zaznajomić z nią pracowników w zakresie wykonywanych przez nich robót. 4.Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom: 4.1. Uwagi ogólne - Wszystkie osoby przebywające na terenie budowy powinny stosować niezbędne środki ochrony indywidualnej. - Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik robót oraz mistrz budowlany, stosownie do zakresu obowiązków Roboty na wysokościach - Osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co najmniej 1 m od poziomu ziemi, powinny być zabezpieczone przed upadkiem z wysokości za pomocą balustrady składającej się z deski krawężnikowej o wysokości 0,15 m i poręczy ochronnej umieszczonej na wysokości 1,1 m. Wolną przestrzeń pomiędzy deską krawężnikową a poręczą wypełnia się w sposób zabezpieczający pracowników przed upadkiem z wysokości Zagospodarowanie terenu budowy przed rozpoczęciem robót budowlanych (m.in. ogrodzenia terenu oraz wyznaczenie i zabezpieczenie stref niebezpiecznych; urządzenia składowisk materiałów i wyrobów). 5.UWAGA KOŃCOWA Powyżej przytoczono niektóre przepisy dotyczące bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Nie zwalnia to wykonawcy od stosowania pozostałych przepisów bhp. 12
