1 MJProjekt Biuro Projektów Projektowanie sieci i instalacji sanitarnych Michał Jaczewski ul. Wachowskiego 5 lok.5 tel.: NIP: Olsztyn michal.jaczewski@o2.pl REGON: EGZ. 1 PROJEKT BUDOWLANY budowy wewnętrznej instalacji gazowej i remontu instalacji centralnego ogrzewania w lokalu mieszkalnym nr 1 w budynku mieszkalnym wielorodzinnym przy ul. Aleja Przyjaciół 8 w Olsztynie Adres: Olsztyn, ul. Aleja Przyjaciół 8/1, dz. nr 2 obr. 33 Inwestor : Zakład Lokali i Budynków Komunalnych w Olsztynie, Olsztyn, ul. Cicha 5 Zawartość opracowania: 1. Uprawnienia budowlane, 2. Zaświadczenie z Okręgowej Izby Inżynierów Budownictwa, 3. Warunki techniczne wydane przez operatora sieci gazowej, 4. Opinia kominiarska nr z dnia , 5. Opis techniczny, 6. Mapa do celów poglądowych, 7. Rys. nr S1 - rzut parteru inwentaryzacja, 8. Rys. nr S2 - rzut parteru instalacji gazowej po remoncie. 9. Rys. nr S3 - aksonometria instalacji gazowej po remoncie, 10. Rys. nr S4 - rzut parteru - instalacja centralnego ogrzewania po remoncie, 11. Dtr-ka kotła. Oświadczenie Zgodnie z art. 20 ust. 4 ustawy z dn 6.lipca 1994 Prawa Budowlanego (Dz.U. z 2010 r. Nr 243 poz.1623 ze zm.) oświadczamy, że wykonana dokumentacja projektowa została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Branża sanitarna Projektant: inż. Michał Jaczewski upr. bud. Nr WAM/0150/POOS/10 Branża sanitarna Asystent Projektanta: mgr inż. Marcin Markus Olsztyn marzec 2014r.

2 OPIS TECHNICZNY Do projektu budowlanego budowy wewnętrznej instalacji gazowej i remontu instalacji centralnego ogrzewania w lokalu mieszkalnym nr 1 w budynku mieszkalnym wielorodzinnym przy ul. Aleja Przyjaciół 8 w Olsztynie. 1) PODSTAWA OPRACOWANIA Zlecenie Inwestora, Warunki techniczne przyłączenia do sieci gazowej, Opinia kominiarska nr z dn r. Obowiązujące normy i przepisy, Wizja lokalna, Katalogi branżowe. 2) PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest budowa wewnętrznej instalacji gazowej i remont instalacji centralnego ogrzewania polegający na likwidacji starej istniejącej instalacji centralnego ogrzewania oraz montażu kuchenki gazowej i dwufunkcyjnego kotła gazowego z zamkniętą komorą spalania na cele centralnego ogrzewania i ciepłej wody użytkowej wraz z grzejnikami płytowymi w lokalu mieszkalnym nr 1 przy ul. Aleja Przyjaciół 8 w Olsztynie. 3) DANE PODSTAWOWE. Przedmiotowy lokal nr 1 znajduje się na parterze w budynku mieszkalnym wielorodzinnym położonym przy ul. Aleja Przyjaciół 8 w Olsztynie. Składa się z dwóch pokoi, kuchni i łazienki. Lokal mieszkalny do dnia dzisiejszego był ogrzewany za pomocą centralnego ogrzewania opalanego kotłem na paliwo stałe. Instalacja centralnego ogrzewania kwalifikuję się do remontu. Zgodnie z przedstawioną przez inwestora opinią kominiarską nie ma przeszkód, aby w pomieszczeniu kuchni zamontować dwufunkcyjny kocioł gazowy z zamkniętą komorą spalania oraz kuchenkę gazową. Pomieszczenie kuchni, w którym zaprojektowano kocioł gazowy i kuchenkę gazową spełnia wymagania 172 Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 75 poz.690 ze zm.) Budynek z przyłączami jest przyjęty do użytkowania przez PINB w Olsztynie. 4) INSTALACJA GAZOWA 4.1) TECHNOLOGIA WYKONANIA. Należy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie posiadające znak budowlany "B". Pierwszym etapem jest wykonanie odcinka od miejsca włączenia (patrz: rzut II-piętra oraz aksonometria) do kotła gazowego z zamkniętą komorą spalania firmy De Dietrich MCR3 24MI o mocy 5,5-23,4 kw z rur miedzianych o połączeniach lutowanych lutem twardym lub łączonych zaciskowo (można stosować również rury stalowe) w zakresie średnic pokazanych na rysunkach. W celu zasilenia projektowanego kotła gazowego projektuje się instalację gazu GZ-50. Celem opomiarowania zużycia gazu dla instalacji, przewiduje się użycie gazomierza na klatce schodowej G4 o rozstawie króćców 130 mm. Rury należy mocować do ścian, stropów za pomocą uchwytów. Przejścia przez przegrody budowlane należy wykonać w stalowych tulejach ochronnych o średnicy dwukrotnie większej niż średnica instalacji gazowej. W czasie wykonywania prac należy zwracać uwagę na jakość wykonywanych połączeń, pionowość odcinków i pewności montowania rur. W stosunku do innych przewody gazowe należy prowadzić min. w odległości 10 cm nad tymi przewodami w sposób zapewniający bezpieczeństwo użytkowania. Skrzyżowania z innymi instalacjami wykonać w odległości min. 2 cm. Przewody gazowe mogą krzyżować się i być prowadzone równolegle do przewodów elektrycznych bez specjalnych zabezpieczeń, lecz powinny być umieszczone nad tymi

3 przewodami. Przebieg instalacji wewnętrznej oraz średnice pokazano na rzucie parteru oraz aksonometrii. Armatura instalacji i kurki gazowe przelotowe wg. PN-83/M Kocioł gazowy c.o. połączyć "na sztywno" z instalacją gazową. Armatura odcinająca oraz filtry zgodnie z częścią graficzną opracowania. 4.2) POBÓR PALIWA GAZOWEGO. Przewidywalny roczny pobór paliwa gazowego w warunkach normalnych Qr= 1200m 3 /rok 4.3) PRÓBA SZCZELNOŚCI INSTALACJI GAZOWEJ Próbę szczelności przeprowadzić przez okres 30 minut pod ciśnieniem 100kPa. 5) INSTALACJA SPALINOWA Celem odprowadzenia spalin z projektowanego kotła gazowego zaprojektowano komin jako system powietrzno-spalinowy dn 60/100mm dedykowany przez firmę De Dietrich. System powietrzno-spalinowy należy zamontować w istniejącym przewodzie kominowym nr 1 (patrz: opinia kominiarska). 6) INSTALACJA WENTYLACYJNA POMIESZCZENIA Celem odprowadzenia zużytego powietrza z pomieszczenia wykorzystać istniejący kanał wentylacyjny (patrz opinia kominiarska). 7) INSTALACJA CENTRALNEGO OGRZEWANIA: 7.1) ZAŁOŻENIA Zapotrzebowanie ciepła wyliczono zgodnie z PN-EN ISO Wszelkich obliczeń dokonano przy pomocy programu Instal OZC/Instal therm HCR wer.4.13 Zapotrzebowanie na ciepło mieszkania wynosi 5200 W. Obliczeniowe parametry pracy kotła i instalacji: 60/40 o C. Instalacja centralnego ogrzewania w układzie zamkniętym. 7.2) TECHNOLOGIA WYKONANIA Pierwszym etapem jest demontaż starej instalacji c.o. Następnie należy przystąpić do montażu projektowanej instalacji c.o. Celem podgrzewania ciepłej wody użytkowej i wody w c.o. projektuje się wiszący dwufunkcyjny kocioł gazowy firmy De Dietrich MCR 3 24MI o mocy 5,5-23,4 kw z regulatorem temperatury w pomieszczeniu. Odprowadzenie spalin za pomocą układu powietrzno-spalinowego. Pomieszczenie wentylowane będzie przez istniejący kanał wentylacyjny. Zabezpieczenie instalacji poprzez wbudowane w kocioł przeponowe naczynie wzbiorcze o pojemności 8 l wg. DTR. Instalację centralnego ogrzewania zaprojektowano z rur wielowarstwowych PE-Xc TECElogo łączony na złączki rurowe TECElogo. Uwaga. Dopuszcza się zastosowanie równoważnych materiałów instalacyjnych o tych samych parametrach technicznych wg indywidualnego wyboru inwestora. np. miedź, PEX/AL./PEX/PP. Zastosowano uniwersalne grzejniki płytowe np. firmy PURMO typu C21S, C22, C33, Apia z zaworami i głowicami termostatycznymi i ręcznymi zaworami odpowietrzającymi. Grzejniki podłączyć systemem dolnym 2xGW1/ 2. Rury centralnego ogrzewania prowadzić w posadzce betonowej lub przy podłodze. Instalację należy tak zamontować i zabezpieczyć, aby przy zmianach temperatury mogła bez przeszkód ulegać wydłużeniom. Kocioł podłączyć zgodnie z Dtr-ką kotła. Po wykonaniu instalacji c.o. należy wykonać regulację instalacji tj. głowice termostatyczne ustawić zgodnie z nastawami podanymi na rysunku. Aby zrównoważyć przepływ w grzejniku łazienkowym zaprojektowano kryzę o nastawie 2,50. Przebieg instalacji, średnice, nastawy i lokalizacje grzejników pokazano na rys. nr S4.

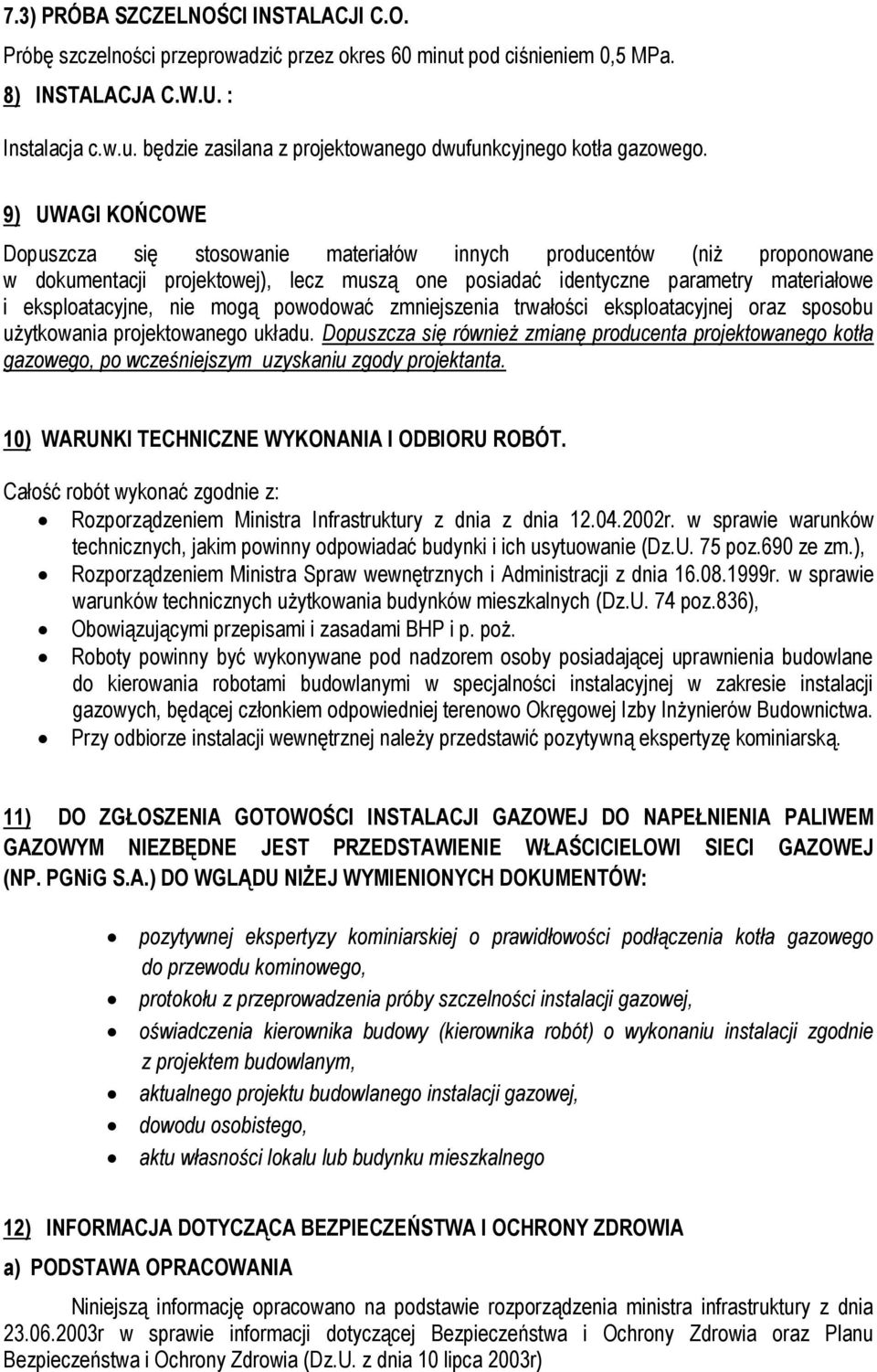

4 7.3) PRÓBA SZCZELNOŚCI INSTALACJI C.O. Próbę szczelności przeprowadzić przez okres 60 minut pod ciśnieniem 0,5 MPa. 8) INSTALACJA C.W.U. : Instalacja c.w.u. będzie zasilana z projektowanego dwufunkcyjnego kotła gazowego. 9) UWAGI KOŃCOWE Dopuszcza się stosowanie materiałów innych producentów (niż proponowane w dokumentacji projektowej), lecz muszą one posiadać identyczne parametry materiałowe i eksploatacyjne, nie mogą powodować zmniejszenia trwałości eksploatacyjnej oraz sposobu użytkowania projektowanego układu. Dopuszcza się również zmianę producenta projektowanego kotła gazowego, po wcześniejszym uzyskaniu zgody projektanta. 10) WARUNKI TECHNICZNE WYKONANIA I ODBIORU ROBÓT. Całość robót wykonać zgodnie z: Rozporządzeniem Ministra Infrastruktury z dnia z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 75 poz.690 ze zm.), Rozporządzeniem Ministra Spraw wewnętrznych i Administracji z dnia r. w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz.U. 74 poz.836), Obowiązującymi przepisami i zasadami BHP i p. poż. Roboty powinny być wykonywane pod nadzorem osoby posiadającej uprawnienia budowlane do kierowania robotami budowlanymi w specjalności instalacyjnej w zakresie instalacji gazowych, będącej członkiem odpowiedniej terenowo Okręgowej Izby Inżynierów Budownictwa. Przy odbiorze instalacji wewnętrznej należy przedstawić pozytywną ekspertyzę kominiarską. 11) DO ZGŁOSZENIA GOTOWOŚCI INSTALACJI GAZOWEJ DO NAPEŁNIENIA PALIWEM GAZOWYM NIEZBĘDNE JEST PRZEDSTAWIENIE WŁAŚCICIELOWI SIECI GAZOWEJ (NP. PGNiG S.A.) DO WGLĄDU NIŻEJ WYMIENIONYCH DOKUMENTÓW: pozytywnej ekspertyzy kominiarskiej o prawidłowości podłączenia kotła gazowego do przewodu kominowego, protokołu z przeprowadzenia próby szczelności instalacji gazowej, oświadczenia kierownika budowy (kierownika robót) o wykonaniu instalacji zgodnie z projektem budowlanym, aktualnego projektu budowlanego instalacji gazowej, dowodu osobistego, aktu własności lokalu lub budynku mieszkalnego 12) INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA a) PODSTAWA OPRACOWANIA Niniejszą informację opracowano na podstawie rozporządzenia ministra infrastruktury z dnia r w sprawie informacji dotyczącej Bezpieczeństwa i Ochrony Zdrowia oraz Planu Bezpieczeństwa i Ochrony Zdrowia (Dz.U. z dnia 10 lipca 2003r)

5 b) ZAKRES ROBÓT I KOLEJNOŚĆ REALIZACJI Zakres robót obejmuje budowę wewnętrznej instalacji gazowej i remont instalacji centralnego ogrzewania polegający na likwidacji starej istniejącej instalacji centralnego ogrzewania oraz montażu kuchenki gazowej i dwufunkcyjnego kotła gazowego z zamkniętą komorą spalania na cele centralnego ogrzewania i ciepłej wody użytkowej wraz z grzejnikami płytowymi w lokalu mieszkalnym nr 1 przy ul. Aleja Przyjaciół 8 w Olsztynie. c) ELEMENTY ZAGOSPODAROWANIA TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE Uznano, że na zagospodarowanym terenie nie występują żadne elementy mogące stwarzać zagrożenia dla bezpieczeństwa i zdrowia ludzi. d) WSKAZANIA DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Uznano, że podczas realizacji robót budowlanych mogą wystąpić zagrożenia w rozumienia cytowanego w poz. 12 rozporządzenia Ministra Infrastruktury: Urazy mogące powstać podczas wykonywania przekuć i przewiertów przez przegrody budowlane, Poparzenia podczas lutowania, Porażenia prądem elektrycznym, Maszyny wirujące (wiertarki, szlifierki kątowe, itp.), Zaprószenie oczu, Uderzenia od spadających odpadów budowlanych, Upadek z wysokości, Inne mogące powstać przy robotach budowlanych. e) INSTRUKTAŻ PRACOWNIKÓW Należy przeprowadzić szkolenie pracowników pod względem BHP na następujących stanowiskach pracy: Szkolenie BHP przy robotach transportowych i montażowych (użycie narzędzi mechanicznych i elektronarzędzi) Szkolenie BHP przy robotach montażowych instalacji gazowych wewnętrznych i c.o. Szkolenie pracowników przy robotach na podestach i rusztowaniach Poza szkoleniem podstawowym, nie przewiduje się dodatkowo szkolenia specjalistycznego pracowników.
