1 P R O J E K T W Y K O N A W C Z Y Inwestor: Powiat Rzeszów Rzeszów ul. Grunwaldzka 15 Nazwa projektu: ROZBUDOWA I PRZEBUDOWA BUDYNKU SPECJALNEGO OSRODKA SZKOLNO-WYCHOWAWCZEGO NA DZ. NR 2704/1 W MROWLI III ETAP - BUDYNEK ISTNIEJĄCY - PRZEBUDOWA ISTNIEJĄCEJ PRALNI I MIESZKANIA SŁUZBOWEGO -OPIS INSTALACJI WEWNĘTRZNYCH : inst. wentylacji mechanicznej Projektant: Weryfikator: mgr inż. Ewa Wierzyńska mgr inż. Witold Chmura nr upr. S - 121/87 nr upr. 5/96 Rzeszów r

NR 2704/1 W MROWLI III ETAP - BUDYNEK ISTNIEJĄCY - PRZEBUDOWA ISTNIEJĄCEJ PRALNI I MIESZKANIA SŁUZBOWEGO -OPIS

2 Zawartość opracowania I. Część opisowa - Opis II. Część graficzna Rzut parteru - wentyl. 1:100 rys.1 2

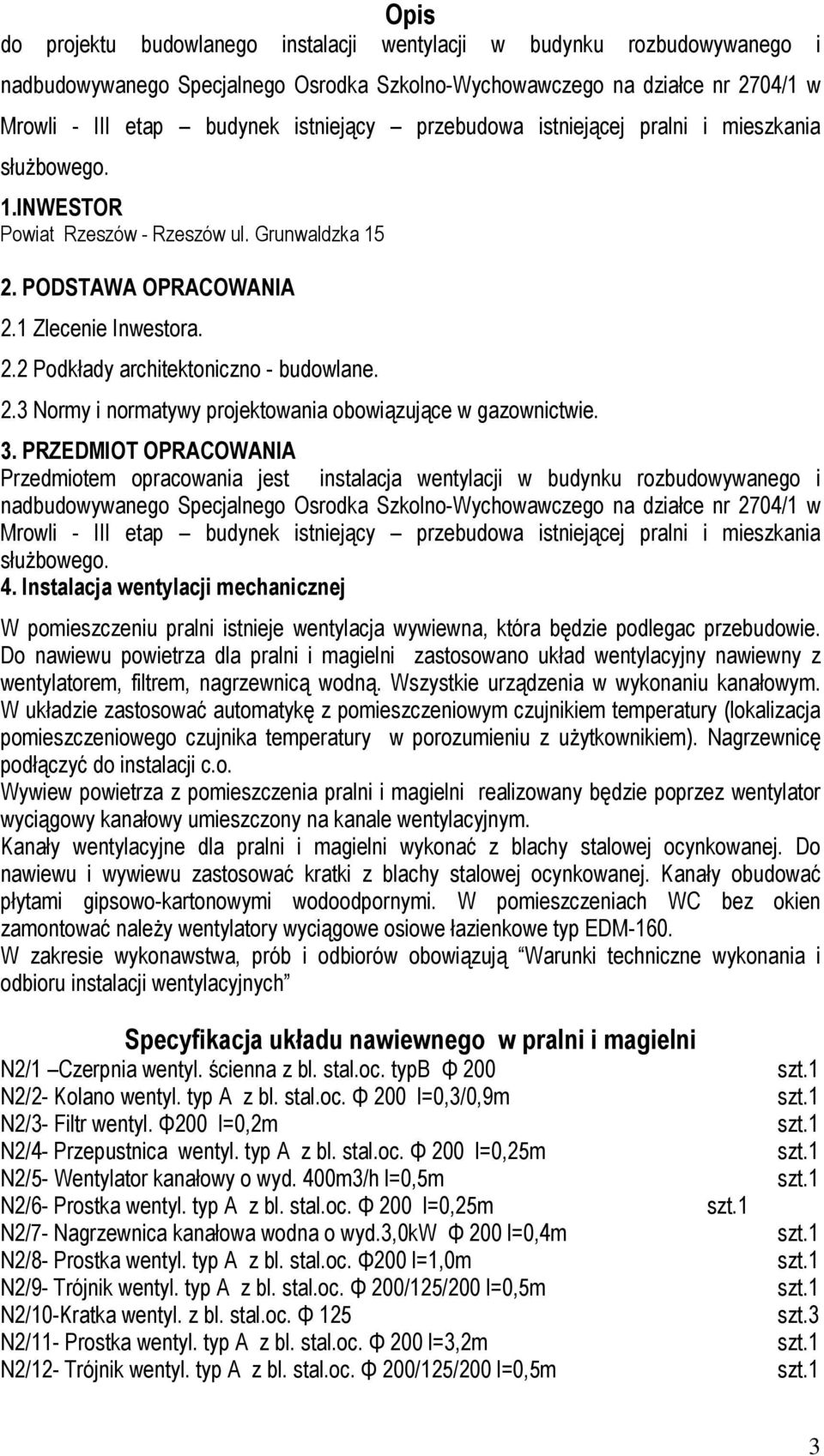

3 Opis do projektu budowlanego instalacji wentylacji w budynku rozbudowywanego i nadbudowywanego Specjalnego Osrodka Szkolno-Wychowawczego na działce nr 2704/1 w Mrowli - III etap budynek istniejący przebudowa istniejącej pralni i mieszkania służbowego. 1.INWESTOR Powiat Rzeszów - Rzeszów ul. Grunwaldzka PODSTAWA OPRACOWANIA 2.1 Zlecenie Inwestora. 2.2 Podkłady architektoniczno - budowlane. 2.3 Normy i normatywy projektowania obowiązujące w gazownictwie. 3. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest instalacja wentylacji w budynku rozbudowywanego i nadbudowywanego Specjalnego Osrodka Szkolno-Wychowawczego na działce nr 2704/1 w Mrowli - III etap budynek istniejący przebudowa istniejącej pralni i mieszkania służbowego. 4. Instalacja wentylacji mechanicznej W pomieszczeniu pralni istnieje wentylacja wywiewna, która będzie podlegac przebudowie. Do nawiewu powietrza dla pralni i magielni zastosowano układ wentylacyjny nawiewny z wentylatorem, filtrem, nagrzewnicą wodną. Wszystkie urządzenia w wykonaniu kanałowym. W układzie zastosować automatykę z pomieszczeniowym czujnikiem temperatury (lokalizacja pomieszczeniowego czujnika temperatury w porozumieniu z użytkownikiem). Nagrzewnicę podłączyć do instalacji c.o. Wywiew powietrza z pomieszczenia pralni i magielni realizowany będzie poprzez wentylator wyciągowy kanałowy umieszczony na kanale wentylacyjnym. Kanały wentylacyjne dla pralni i magielni wykonać z blachy stalowej ocynkowanej. Do nawiewu i wywiewu zastosować kratki z blachy stalowej ocynkowanej. Kanały obudować płytami gipsowo-kartonowymi wodoodpornymi. W pomieszczeniach WC bez okien zamontować należy wentylatory wyciągowe osiowe łazienkowe typ EDM-160. W zakresie wykonawstwa, prób i odbiorów obowiązują Warunki techniczne wykonania i odbioru instalacji wentylacyjnych Specyfikacja układu nawiewnego w pralni i magielni N2/1 Czerpnia wentyl. ścienna z bl. stal.oc. typb Φ 200 N2/2- Kolano wentyl. typ A z bl. stal.oc. Φ 200 l=0,3/0,9m N2/3- Filtr wentyl. Φ200 l=0,2m N2/4- Przepustnica wentyl. typ A z bl. stal.oc. Φ 200 l=0,25m N2/5- Wentylator kanałowy o wyd. 400m3/h l=0,5m N2/6- Prostka wentyl. typ A z bl. stal.oc. Φ 200 l=0,25m N2/7- Nagrzewnica kanałowa wodna o wyd.3,0kw Φ 200 l=0,4m N2/8- Prostka wentyl. typ A z bl. stal.oc. Φ200 l=1,0m N2/9- Trójnik wentyl. typ A z bl. stal.oc. Φ 200/125/200 l=0,5m N2/10-Kratka wentyl. z bl. stal.oc. Φ 125 szt.3 N2/11- Prostka wentyl. typ A z bl. stal.oc. Φ 200 l=3,2m N2/12- Trójnik wentyl. typ A z bl. stal.oc. Φ 200/125/200 l=0,5m 3

2.3 Normy i normatywy projektowania obowiązujące w gazownictwie. 3.

4 N2/13- Prostka wentyl. typ A z bl. stal.oc. Φ 200 l=1,0m N2/14- Kolano wentyl. typ A z bl. stal.oc. Φ 200 l=0,25m Specyfikacja układu wywiewnego z pralni i magielni W2/1- Kratka wentyl. z bl. stal.oc. Φ 200 W2/2 Prostka wentyl. typ A z bl. stal.oc. Φ 200 l=2,4m W2/3 Kratka wentyl. z bl. stal.oc. Φ 125 szt.2 W2/4 Trójnik wentyl. typ A z bl. stal.oc. Φ 200/125/200 l=0,5m szt.2 W2/5 Prostka wentyl. typ A z bl. stal.oc. Φ 200 l=1,2m W2/6 - Prostka wentyl. typ A z bl. stal.oc. Φ 200 l=1,0m W2/7 - Kolano wentyl. typ A z bl. stal.oc. Φ 200 l=0,25m W2/8 - Prostka wentyl. typ A z bl. stal.oc. Φ 200 l=1,80m W2/9- Wentylator kanałowy o wyd. 400m3/h l=0,5m W2/10- Prostka wentyl. typ A z bl. stal.oc. Φ 200 l=0,25m W2/11- Kolano wentyl. typ A z bl. stal.oc. Φ 200 l=0,25m W2/12- Prostka wentyl. typ A z bl. stal.oc. Φ 200 l=0,4m W2/13- Kolano wentyl. typ A z bl. stal.oc. Φ 200 l=0,25/0,9m W2/14 Wyrzutnia scienna wentyl. z bl. stal.oc. Φ 200 Wytyczne elektryczne dla Wykonawcy wentylacji w Pralni i Magielni: 1) do zadań Wykonawcy wentylacji należy: - dostawa i montaż kompletnie wyposażonej tablicy centrali nawiewnej TCN: tablica w II kl. ochronności, wnękowa; tablica będzie sterować i zasilać wszystkie elementy automatyki centrali nawiewnej - dostawa i montaż wszystkich elementów zasilających i automatyki centrali nawiewnej - oprzewodowanie wszystkich elementów zasilanych z TCN i elementów automatyki: przewody układać w rurkach pod tynkiem - załączenie i wyłączenie wentylacji nawiewnej będzie odbywać się z kaset sterowniczych KS1 i KS2, poprzez styk napięciowy 230V (styk normalnie otwarty) stycznika KWW w tablicy pralni T1P (tablica T1p oraz kasety KS1 i KS2 po stronie wykonawcy elektryki): styk zwarty (podanie napięcia 230V do TCN) załączenie wentylacji nawiewnej, styk rozwarty wyłączenie wentylacji nawiewnej w TCN; - dokumentacja powykonawcza wentylacji nawiewnej w Pralni i Magielni; 2) do zadań Wykonawcy instalacji elektrycznych należy: - zasilanie (i zabezpieczenie w tablicy pralni T1P) wentylatora wywiewnego WW - doprowadzenie do TCN (z tablicy T1P) przewodu sterowniczego YDY3x1,5, do sterowania (ZAŁ-WYŁ) wentylacją nawiewną - zasilanie tablicy TCN przewodem YDYżo5x2,5; przewód zabezpieczony bezpiecznikami 16A. Projektant : mgr inż. E. Wierzyńska S-121/87 Sprawdzajacy : mgr inż. W.Chmura 5/96 4

typ A z bl. stal.oc. Φ 200 l=1,0m W2/7 - Kolano wentyl. typ A z bl. stal.oc. Φ 200 l=0,25m W2/8 - Prostka wentyl. typ A z bl. stal.oc. Φ 200 l=1,80m W2/9- Wentylator kanałowy o wyd.
