1 (f) a" ::> OJ ~ N U;" ~.,. OJ "- (J) f'v!~ ~-- <'3\ \...)1 -

2 ~ (3 :J ID N N N,.

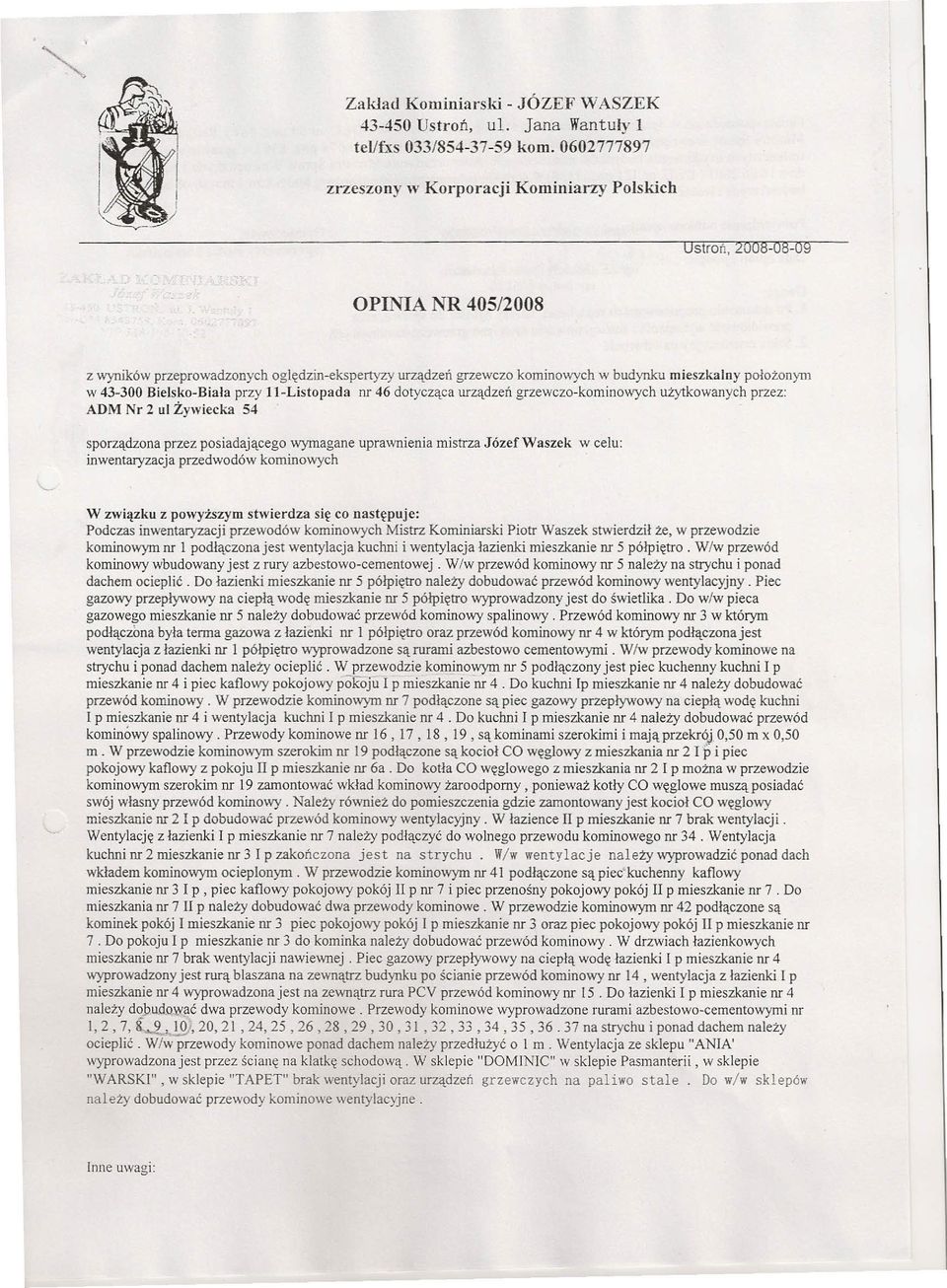

3 Zakład Kominiarski - JÓZEF W ASZEK Ustroń, ul. Jana Wantuly 1 tel/fxs 033/ kom zrzeszony w Korporacji Kominiarzy Polskich Ustroń, opmia NR z wyników przeprowadzonych oględzin-ekspertyzy urządzeń grzewczo kominowych w budynku mieszkalny położonym w Bielsko-Biała przy Ll-Listopada nr 46 dotycząca urządzeń grzewczo-korninowych użytkowanych przez: ADM Nr 2 ul Żywiecka 54 '-- sporządzona przez posiadającego wymagane uprawnienia mistrza Józef Waszek w celu: inwentaryzacja przedwodów kominowych W związku z powyższym stwierdza się co następuje: Podczas inwentaryzacji przewodów kominowych Mistrz Kominiarski Piotr Waszek stwierdził że, w przewodzie kominowym nr l podłączona jest wentylacja kuchni i wentylacja łazienki mieszkanie nr 5 półpiętro. W/w przewód kominowy wbudowany jest z rury azbestowo-cementowej. W/w przewód kominowy nr 5 należy na strychu i ponad dachem ocieplić. Do łazienki mieszkanie nr 5 półpiętro należy dobudować przewód kominowy wentylacyjny. Piec gazowy przepływowy na ciepłą wodę mieszkanie nr 5 półpiętro wyprowadzony jest do świetlika. Do w/w pieca gazowego mieszkanie nr 5 należy dobudować przewód kominowy spalinowy. Przewód kominowy nr 3 w którym podłączona była terma gazowa z łazienki nr l półpiętro oraz przewód kominowy nr 4 w którym podłączona jest wentylacja z łazienki nr l półpiętro wyprowadzone są rurami azbestowo cementowymi. W/w przewody kominowe na strychu i ponad dachem należy ocieplić. W przewodzie kominowym nr 5 podłączony jest piec kuchenny kuchni l p mieszkanie nr 4 i piec kaflowy pokojowy pokoju I p mieszkanie nr 4. Do kuchni Ip mieszkanie nr 4 należy dobudować przewód kominowy. W przewodzie kominowym nr 7 podłączone są piec gazowy przepływowy na ciepłą wodę kuchni I p mieszkanie nr 4 i wentylacja kuchni l p mieszkanie nr 4. Do kuchni I p mieszkanie nr 4 należy dobudować przewód kominowy spalinowy. Przewody kominowe nr 16, 17, 18, 19, są kominami szerokimi i mają przekrój 0,50 m x 0,50 m. W przewodzie kominowym szerokim nr 19 podłączone są kocioł CO węglowy z mieszkania nr 2 I li i piec pokojowy kaflowy z pokoju II p mieszkanie nr 6a. Do kotła CO węglowego z mieszkania nr 2 I P można w przewodzie kominowym szerokim nr 19 zamontować wkład kominowy żaroodporny, ponieważ kotły CO węglowe muszą posiadać swój własny przewód kominowy. Należy również do pomieszczenia gdzie zamontowany jest kocioł CO węglowy mieszkanie nr 2 I P dobudować przewód kominowy wentylacyjny. W łazience II p mieszkanie nr 7 brak wentylacji. Wentylację z łazienki I p mieszkanie nr 7 należy podłączyć do wolnego przewodu kominowego nr 34. Wentylacja kuchni nr 2 mieszkanie nr 3 l P zakończona jest na strychu. W/w wentylacje należy wyprowadzić ponad dach wkładem kominowym ocieplonym. W przewodzie kominowym nr 41 podłączone są piec'kuchenny kaflowy mieszkanie nr 3 I P, piec kaflowy pokojowy pokój II p nr 7 i piec przenośny pokojowy pokój II p mieszkanie nr 7. Do mieszkania nr 7 II P należy dobudować dwa przewody kominowe. W przewodzie kominowym nr 42 podłączone są kominek pokój l mieszkanie nr 3 piec pokojowy pokój I p mieszkanie nr 3 oraz piec pokojowy pokój II p mieszkanie nr 7. Do pokoju I p mieszkanie nr 3 do kominka należy dobudować przewód kominowy. W drzwiach łazienkowych mieszkanie nr 7 brak wentylacji nawiewnej. Piec gazowy przepływowy na ciepłą wodę łazienki I p mieszkanie nr 4 wyprowadzony jest rurą blaszana na zewnątrz budynku po ścianie przewód kominowy nr 14, wentylacja z łazienki I p mieszkanie nr 4 wyprowadzona jest na zewnątrz rura PCV przewód kominowy nr 15. Do łazienki I p mieszkanie nr 4 należy dobudować dwa przewody kominowe. Przewody kominowe wyprowadzone rurami azbestowo-cementowymi nr l,?-, 7 8- ~:...:..::d. 9 10'?0? - - l -?4? -)-?6 -,-?8 -?9,.)'O,.)'l,.)-, '? JJ ",.)'4,.)).,- '6 J. J'7 na stryc h' u I pona d dac hem nal ezy. ocieplić. W/w przewody kominowe ponad dachem należy przedłużyć o l m. Wentylacja ze sklepu "ANIA' wyprowadzona jest przez ścianę na klatkę schodową. W sklepie "DOMINIC" w sklepie Pasmanterii, w sklepie "WARSKI", w sklepie "TAPET" brak wentylacji oraz urządzeń grzewczych na paliwo stale. Do w/w sklepów należy dobudować przewody kominowe wentylacyjne. Inne uwagi:

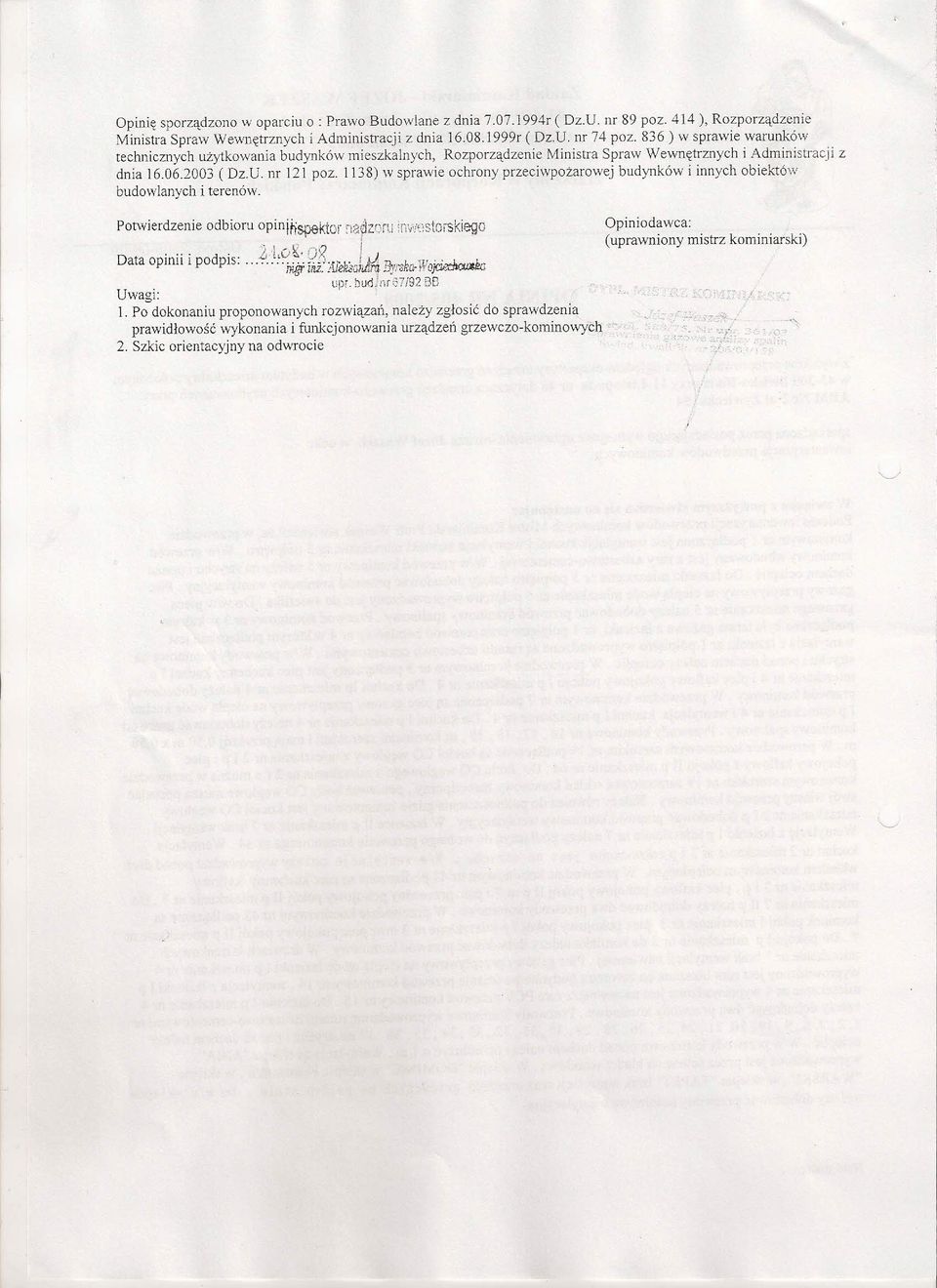

4 Opinię sporządzono w oparciu o : Prawo Budowlane z dnia r (Dz.U. nr 89 poz. 414 ), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r (Dz.U. nr 74 poz. 836) w sprawie warunków technicznych użytkowania budynków mieszkalnych, Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia ( Dz.U. nr 121 poz. 1138) \V sprawie ochrony przeciwpożarowej budynków i innych obiektów budowlanych i terenów. Perwicrdzenie odbioru opiniho""ktor ;iadz(;ru ;:Nf':iStOiSkiego.~~, _. -'. i.... d' 1, 10~ ag 1J.rj Data opmn l po pts: ::, <r,c.",,m!jv.,'a')vo;';...l..,. JF,gr Inl. l1jł;y...,,, 'f!.i.' '". ~~ upr. budlnr,j7/92 88 Uwagi: 1. Po dokonaniu proponowanych rozwiązań, należy zgłosić do sprawdzenia prawidłowość wykonania i funkcjonowania urządzeń grzewczo-kominowych 2. Szkic orientacyjny na odwrocie Opiniodawca: (uprawniony mistrz kominiarski) r- -.>., <:>

5 r Nr rysunku 55/2008 Data wykonania Nazwa i adres ADM Nr 2 ul Żywiecka Bielsko-Biała, 11 Listopada 46 Wykonawca Józaf Waszek Opis' Zaklad kominiarski Józef Waszek Opis elementów: 11 listopada Listopada 46 ' m piec pokojowy kaflowy mieszkanie 6 a lip. 19 m C.Q weglowe kot/o miesz.2 lp. piec pak.kaf. miesz. 6 a II p. 20,21 7 m wentylacja łazienka mieszkanie 2 lp. 7 m piec gazowy łazienka mieszkanie 2 lp m piec pokojowy kaflowy mieszkanie 6 a lip. 7 m wolny 27 8 m wentylacja kuchni mieszkanie 2 lp. 26 0,5 m wentylacja łazienka mieszkanie 3 lp. 39 \ ~ 40 7 m piec pokojowy kaflowy mieszkanie 7 lip. 10 m wentylacja pokój mieszkanie 31p m piec kuch. kaf. miesz.3 lp.piec pak. kaf. miesz. 7 Ilp.piec kaf.przenośny miesz. 7 lip. 11 m kominek miesz. 3 rp.piec pak. kat. miesz. 3 lp.piec pok. kat. miesz. 7 lip. 43 Świetlik Świetlik m wentylacja toaleta sklep z "Antykami" 9 m piec gazowy kuch.mieszk. 4 lp. wentylacja kuch. rnieszk. 4 lp.' 3 m wentylacja kuchnia mieszkanie 8 lip 2,5 m wentylacja łazienka mieszkanie 8 lip 2,5 m piec gazowy łazienka mieszkanie 8 lip 4 m piec gazowy łazienka miesz. 4 [p 4 m wentylacja łazienka miesz. 4 [p Strona 1 z 2 9 m wentylacja łazienka mieszkanie 6 a lip. 9 m przewód po piecu gazowym w łazience mikeszkanie 6 a lip. 7 m przewód po piecu gazowym w łazience mieszkanie 3 lp. 7 m wentylacja toaleta mieszkanie 3 lp.

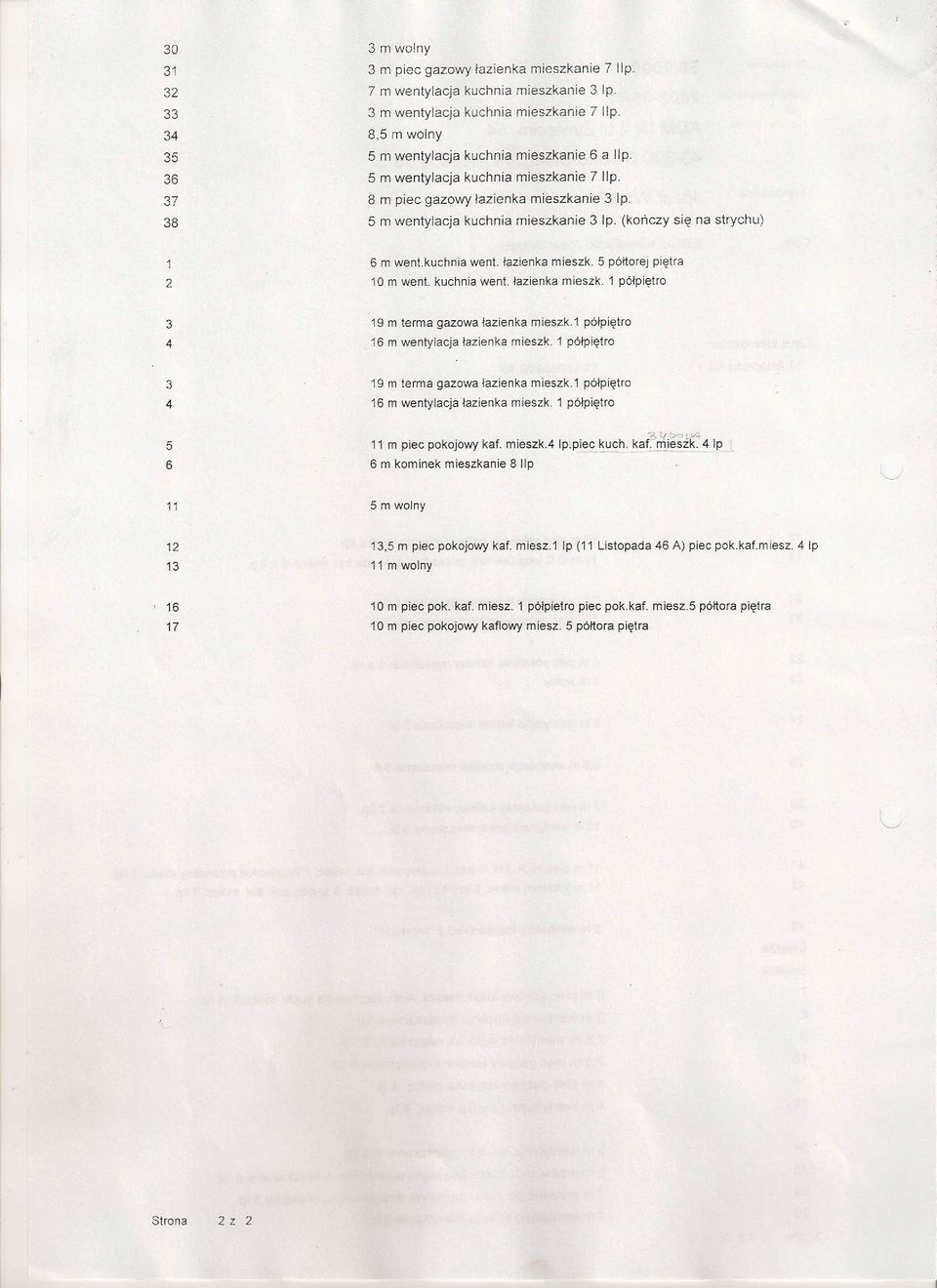

6 m wolny 3 m piec gazovvy łazienka mieszkanie 7 lip. 7 m wentylacja kuchnia mieszkanie 3 lp. 3 m wentylacja kuchnia mieszkanie 7 lip 8,5 m wolny 5 m wentylacja kuchnia mieszkanie 6 a lip 5 m wentylacja kuchnia mieszkanie 7 lip. 8 m piec gazowy łazienka mieszkanie 3 lp. 5 m wentylacja kuchnia mieszkanie 3 lp. (kończy się na strychu) m went.kuchnia went. łazienka m ieszk. 5 półtorej piętra 10m went. kuchnia went. łazienka rnieszk. 1 półpiętro m terma gazowa łazienka mieszk.1 półpiętro 16 m wentylacja łazienka rnieszk. 1 półpiętro m terma gazowa łazienka mieszk.1 półpiętro 16 m wentylacja łazienka mieszk. 1 półpiętro m wolny 3l.f~""'k...q. 11 m piec pokojowy kaf. mieszk.4lp.p!ec.~uch _kaf Qlieszk. 41p 6 m kominek mieszkanie B lip ' ,5 m piec pokojowy kaf. mtesz.t Ip (11 Listopada 46 A) piec pok.kaf.miesz. 4 Jp 11 m wolny m piec pok. kaf. miesz. 1 półpietro piec pok.kaf. miesz.5 półtora piętra 10m piec pokojowy kaflowy miesz. 5 półtora piętra "--' Strona 2 z 2
