1 Archigraf MICHAŁ BRUTKOWSKI PRACOWNIA ARCHITEKTONICZNA PRACOWNIA: ul. J. Rosołą 58 lokal 113, Warszawa, tel./fax: , PROJEKT BUDOWLANY i WYKONAWCZY Inwestor: Uniwersytet Warszawski ul. Krakowskie Przedmieście 26/28, Warszawa Projektanci: mgr inŝ. arch. Michał Brutkowski upr. bud. nr St - 534/87 inŝ. arch. Małgorzata Nowak-Pieńkowska inŝ. arch. Jakub Smolarek Warszawa, lipiec 2011 r

eu PROJEKT BUDOWLANY i WYKONAWCZY Inwestor: Uniwersytet Warszawski ul.

2 Archigraf MICHAŁ BRUTKOWSKI PRACOWNIA ARCHITEKTONICZNA PRACOWNIA: ul. J. Rosołą 58 lokal 113, Warszawa, tel./fax: , Remontu dachu budynku Administracyjnego na terenie Ogrodu Botanicznego Uniwersytetu Warszawskiego przy Al. Ujazdowskich 4 w Warszawie OPIS TECHNICZNY 1. Informacje ogólne 1.1. Podstawa opracowania; 1.2. Przedmiot opracowania. 2. Opis stanu istniejącego i rozwiązania projektowe 2.1. Stan istniejący; 2.2. Rozwiązania techniczne w budynku. RYSUNKI Inwentaryzacja A1. Rzut poddasza uŝytkowego skala 1:50 A2. Rzut poddasza nieuŝytkowego nr2 skala 1:50 A3. Rzut dachu skala 1:50 A4. Przekroje AA, BB, skala 1:50 Projekt budowlany A5. Projektowane warstwy Przekrój AA skala 1:50 A6. Schematy nr 1 i nr 2

2. Przedmiot opracowania. 2. Opis stanu istniejącego i rozwiązania projektowe 2.1. Stan istniejący; 2.2. Rozwiązania techniczne w budynku. RYSUNKI Inwentaryzacja A1.

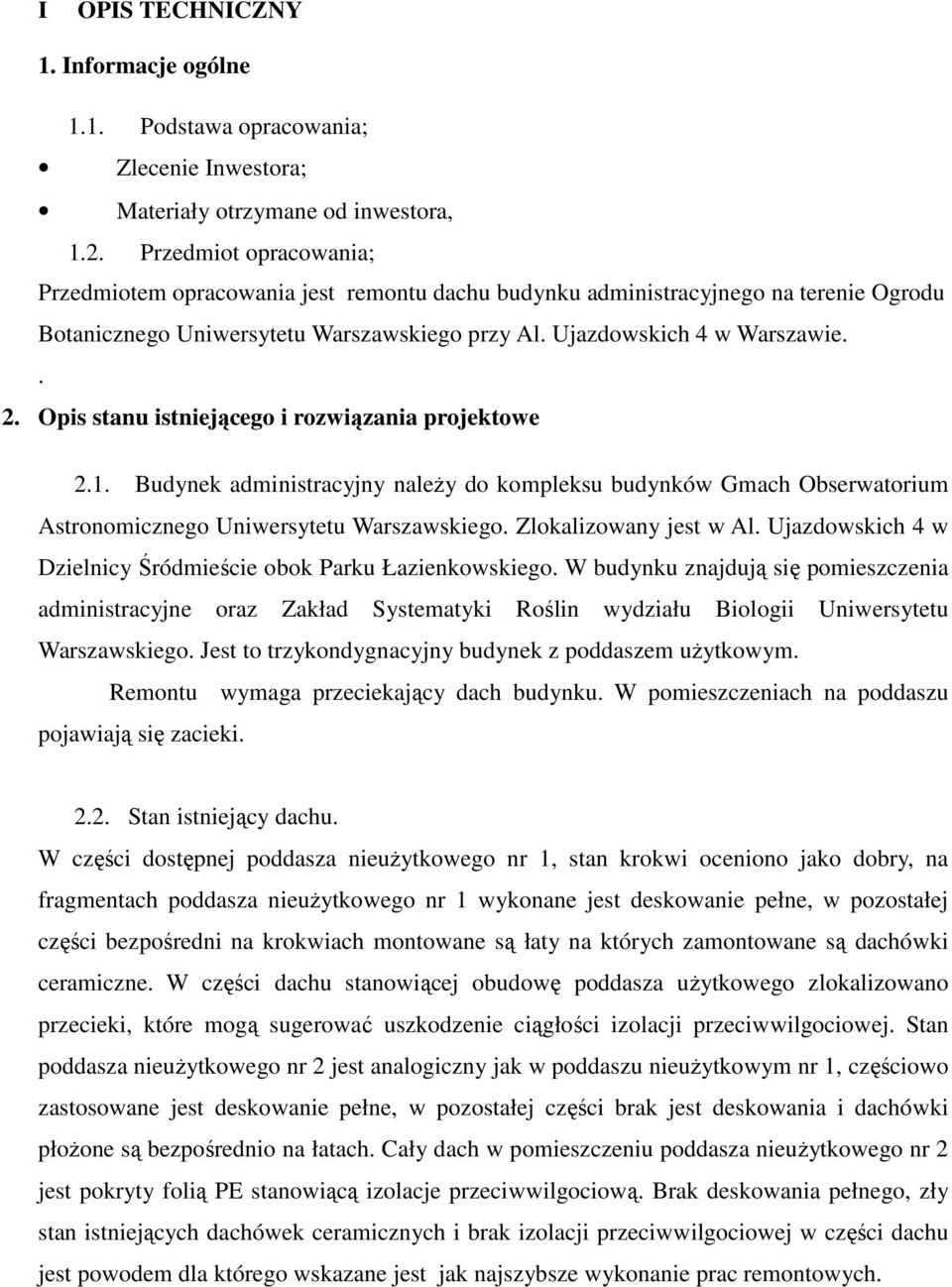

3 I OPIS TECHNICZNY 1. Informacje ogólne 1.1. Podstawa opracowania; Zlecenie Inwestora; Materiały otrzymane od inwestora, 1.2. Przedmiot opracowania; Przedmiotem opracowania jest remontu dachu budynku administracyjnego na terenie Ogrodu Botanicznego Uniwersytetu Warszawskiego przy Al. Ujazdowskich 4 w Warszawie.. 2. Opis stanu istniejącego i rozwiązania projektowe 2.1. Budynek administracyjny naleŝy do kompleksu budynków Gmach Obserwatorium Astronomicznego Uniwersytetu Warszawskiego. Zlokalizowany jest w Al. Ujazdowskich 4 w Dzielnicy Śródmieście obok Parku Łazienkowskiego. W budynku znajdują się pomieszczenia administracyjne oraz Zakład Systematyki Roślin wydziału Biologii Uniwersytetu Warszawskiego. Jest to trzykondygnacyjny budynek z poddaszem uŝytkowym. Remontu wymaga przeciekający dach budynku. W pomieszczeniach na poddaszu pojawiają się zacieki Stan istniejący dachu. W części dostępnej poddasza nieuŝytkowego nr 1, stan krokwi oceniono jako dobry, na fragmentach poddasza nieuŝytkowego nr 1 wykonane jest deskowanie pełne, w pozostałej części bezpośredni na krokwiach montowane są łaty na których zamontowane są dachówki ceramiczne. W części dachu stanowiącej obudowę poddasza uŝytkowego zlokalizowano przecieki, które mogą sugerować uszkodzenie ciągłości izolacji przeciwwilgociowej. Stan poddasza nieuŝytkowego nr 2 jest analogiczny jak w poddaszu nieuŝytkowym nr 1, częściowo zastosowane jest deskowanie pełne, w pozostałej części brak jest deskowania i dachówki płoŝone są bezpośrednio na łatach. Cały dach w pomieszczeniu poddasza nieuŝytkowego nr 2 jest pokryty folią PE stanowiącą izolacje przeciwwilgociową. Brak deskowania pełnego, zły stan istniejących dachówek ceramicznych i brak izolacji przeciwwilgociowej w części dachu jest powodem dla którego wskazane jest jak najszybsze wykonanie prac remontowych.

Opis stanu istniejącego i rozwiązania projektowe 2.1. Budynek administracyjny naleŝy do kompleksu budynków Gmach Obserwatorium Astronomicznego Uniwersytetu Warszawskiego. Zlokalizowany jest w Al.

4 2.3. Rozwiązania projektowe NaleŜy wykonać nowe pokrycie dachowe według poniŝszego zestawienia: STAN PROJEKTOWANY -dachówka ceramiczna Koramic typ Holenderska esówka 451 kolor naturalna czerwień -łaty 5x4 cm -kontrłaty 5x4cm i szczelina wentylacyjna -warstwa wstępnego krycia folia PE izolacja przeciwwilgociowa -deskowanie gr cm -szczelina wentylacyjna 2.5cm STAN ISTNIEJĄCY (do sprawdzenia) -wełna mineralna między krokwiami 18 cm -folia paraizolacyjna -płyty gk na łatach NaleŜy zastosować dachówki z uchwytem płotka śniegowego. Zakres przeprowadzanych prac: demontaŝ istniejącej instalacji odgromowej, skucie betonowych czap kominów, i wykonanie ich na nowo, wykonać ocieplenie kominów od poziomu poddasza nieuŝytkowego nr2 demontaŝ istniejącej dachówki, ocena stanu technicznego konstrukcji dachu, - w przypadku uszkodzeń krokwi wykluczających ich dalsza eksploatację, naleŝy wymienić uszkodzone elementy na nowe, sprawdzenie i ewentualne uzupełnienie izolacji przeciwwilgociowej - w szczególności miejsca wskazana na schemacie nr 1, wykonanie ocieplenia stropu nad II piętrem (poddasze nieuŝytkowe nr1) według schematu nr 2, sprawdzenie ocieplenia stropu nad poddaszem uŝytkowym i ewentualne jego uzupełnienie lub wykonanie od nowa, sprawdzenie stanu ocieplenia poddasza uŝytkowego i jego ewentualne uzupełnienie lub wymiana,

5cm STAN ISTNIEJĄCY (do sprawdzenia) -wełna mineralna między krokwiami 18 cm -folia paraizolacyjna -płyty gk na łatach NaleŜy zastosować dachówki z uchwytem płotka śniegowego.

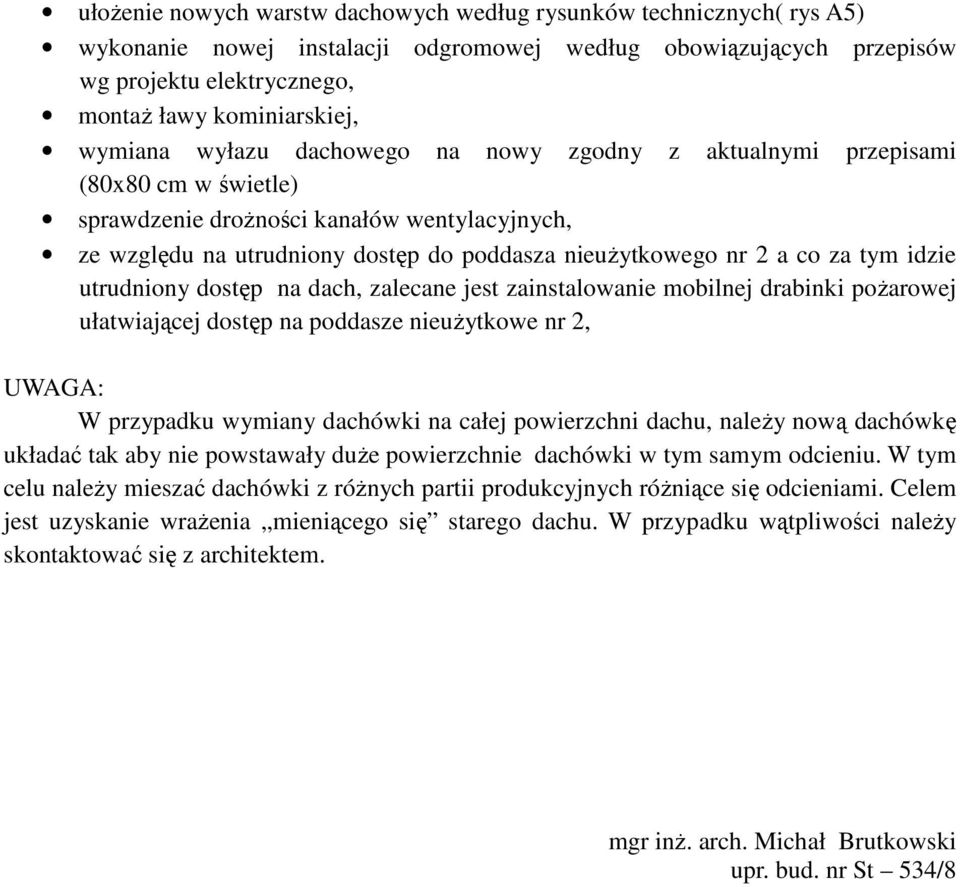

5 ułoŝenie nowych warstw dachowych według rysunków technicznych( rys A5) wykonanie nowej instalacji odgromowej według obowiązujących przepisów wg projektu elektrycznego, montaŝ ławy kominiarskiej, wymiana wyłazu dachowego na nowy zgodny z aktualnymi przepisami (80x80 cm w świetle) sprawdzenie droŝności kanałów wentylacyjnych, ze względu na utrudniony dostęp do poddasza nieuŝytkowego nr 2 a co za tym idzie utrudniony dostęp na dach, zalecane jest zainstalowanie mobilnej drabinki poŝarowej ułatwiającej dostęp na poddasze nieuŝytkowe nr 2, UWAGA: W przypadku wymiany dachówki na całej powierzchni dachu, naleŝy nową dachówkę układać tak aby nie powstawały duŝe powierzchnie dachówki w tym samym odcieniu. W tym celu naleŝy mieszać dachówki z róŝnych partii produkcyjnych róŝniące się odcieniami. Celem jest uzyskanie wraŝenia mieniącego się starego dachu. W przypadku wątpliwości naleŝy skontaktować się z architektem. mgr inŝ. arch. Michał Brutkowski upr. bud. nr St 534/8

za tym idzie utrudniony dostęp na dach, zalecane jest zainstalowanie mobilnej drabinki poŝarowej ułatwiającej dostęp na poddasze nieuŝytkowe nr 2, UWAGA: W przypadku wymiany dachówki na całej

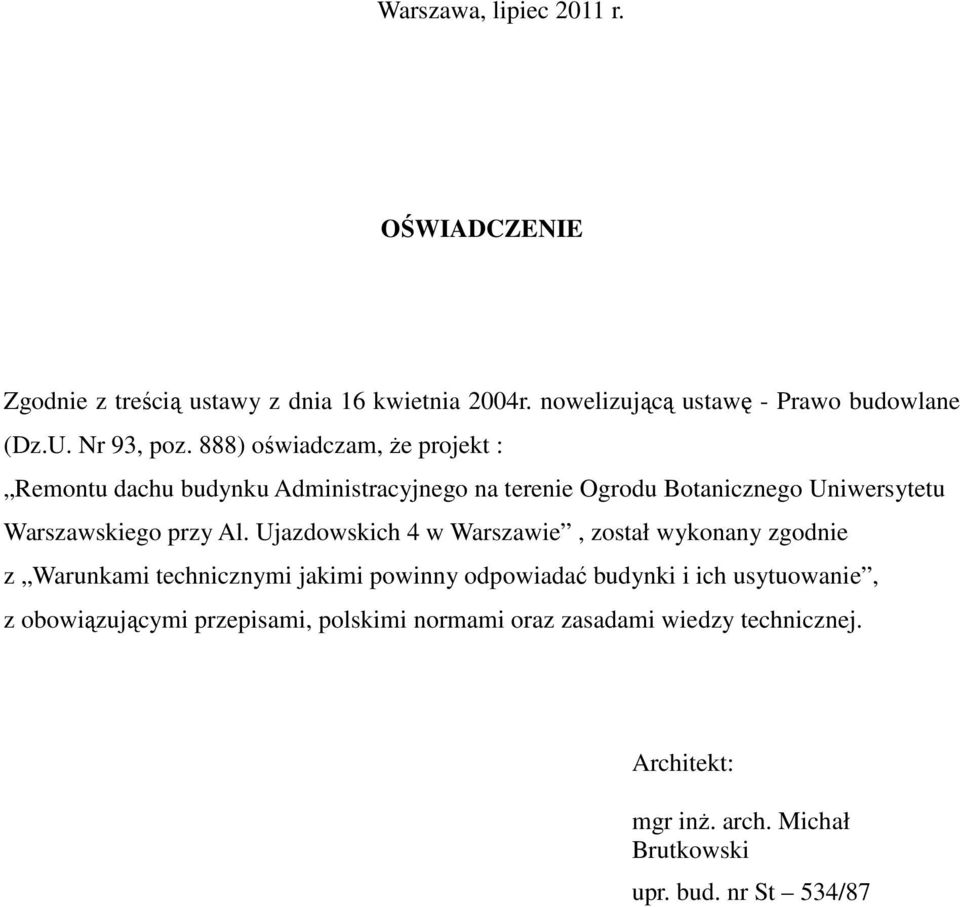

6 Warszawa, lipiec 2011 r. OŚWIADCZENIE Zgodnie z treścią ustawy z dnia 16 kwietnia 2004r. nowelizującą ustawę - Prawo budowlane (Dz.U. Nr 93, poz. 888) oświadczam, Ŝe projekt : Remontu dachu budynku Administracyjnego na terenie Ogrodu Botanicznego Uniwersytetu Warszawskiego przy Al. Ujazdowskich 4 w Warszawie, został wykonany zgodnie z Warunkami technicznymi jakimi powinny odpowiadać budynki i ich usytuowanie, z obowiązującymi przepisami, polskimi normami oraz zasadami wiedzy technicznej. Architekt: mgr inŝ. arch. Michał Brutkowski upr. bud. nr St 534/87
