PROJEKT INSTALACJI WENTYLACJI, KUCHNI I STOŁOWKI.

Wielkość: px

Rozpocząć pokaz od strony:

Download "PROJEKT INSTALACJI WENTYLACJI, KUCHNI I STOŁOWKI."

Nadzieja Czarnecka
8 lat temu
Przeglądów:

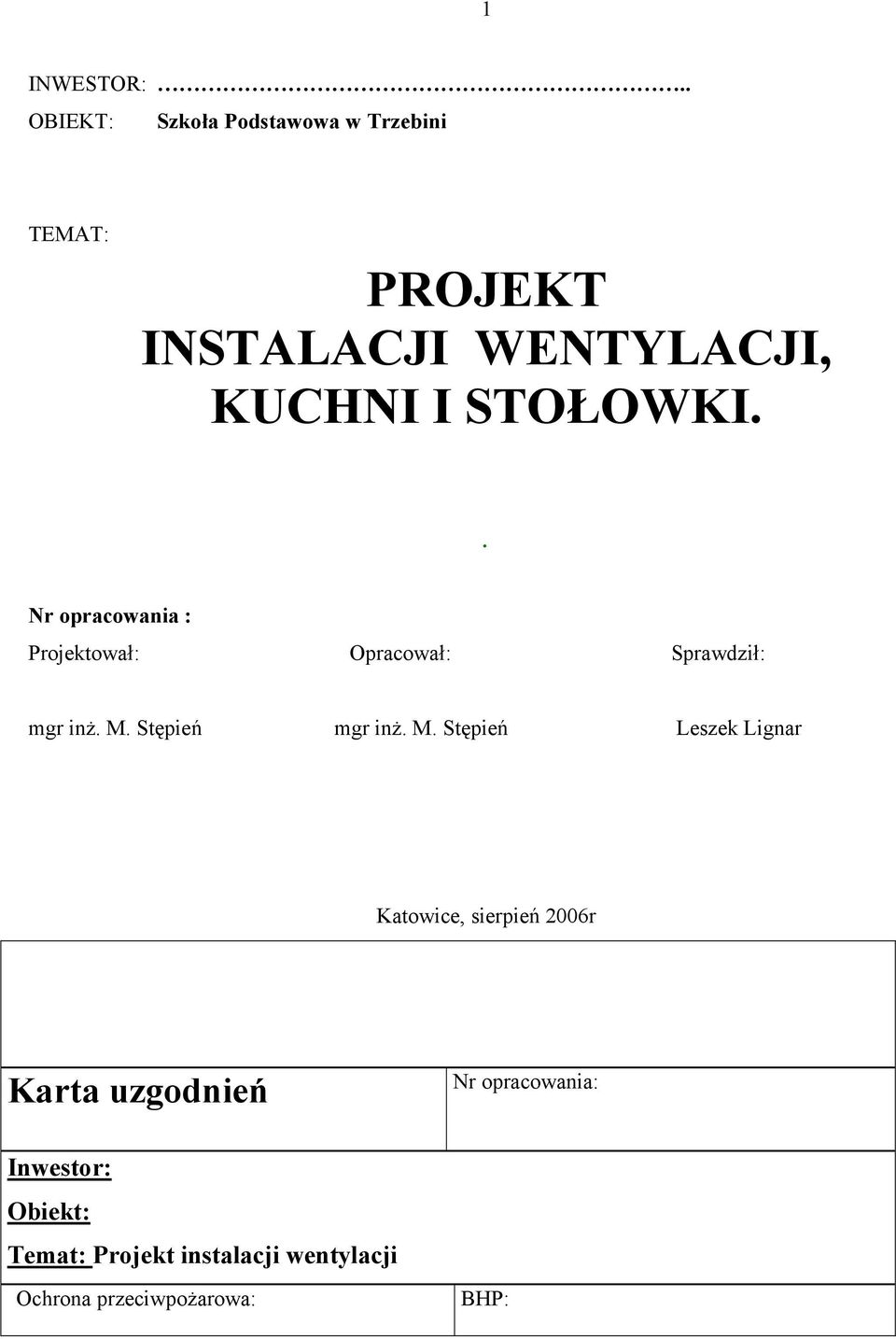

1 1 INWESTOR:.. OBIEKT: Szkoła Podstawowa w Trzebini TEMAT: PROJEKT INSTALACJI WENTYLACJI, KUCHNI I STOŁOWKI.. Nr opracowania : Projektował: Opracował: Sprawdził: mgr inż. M. Stępień mgr inż. M. Stępień Leszek Lignar Katowice, sierpień 2006r Karta uzgodnień Inwestor: Obiekt: Temat: Projekt instalacji wentylacji Ochrona przeciwpożarowa: Nr opracowania: BHP:

STOŁOWKI.. Nr opracowania : Projektował: Opracował: Sprawdził: mgr inż. M.

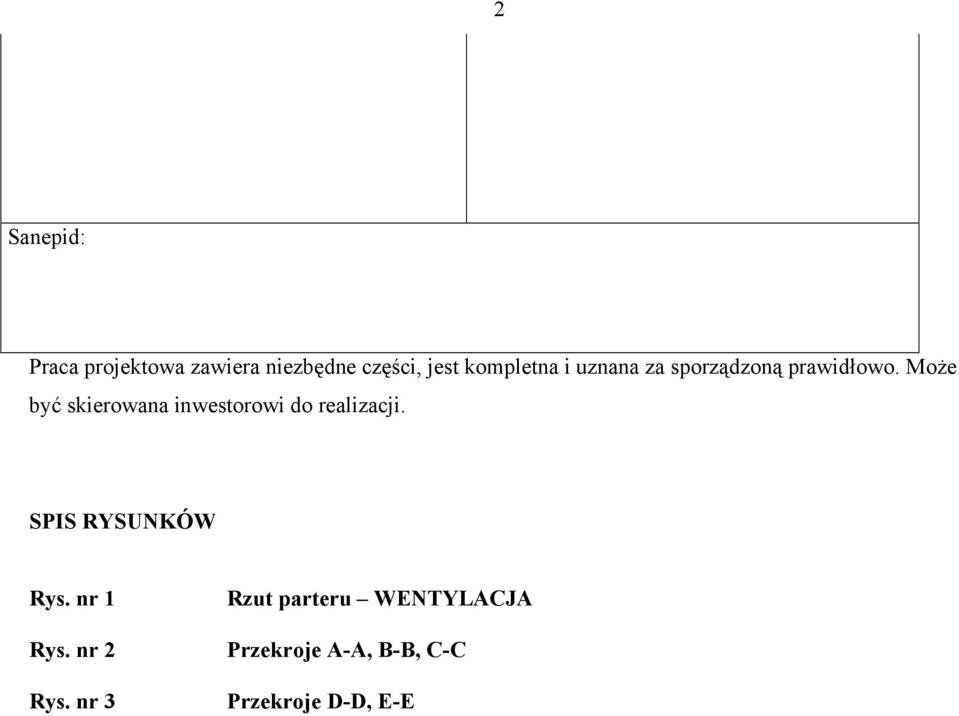

2 2 Sanepid: Praca projektowa zawiera niezbędne części, jest kompletna i uznana za sporządzoną prawidłowo. Może być skierowana inwestorowi do realizacji. SPIS RYSUNKÓW Rys. nr 1 Rys. nr 2 Rys. nr 3 Rzut parteru WENTYLACJA Przekroje A-A, B-B, C-C Przekroje D-D, E-E

Może być skierowana inwestorowi do realizacji. SPIS RYSUNKÓW Rys.

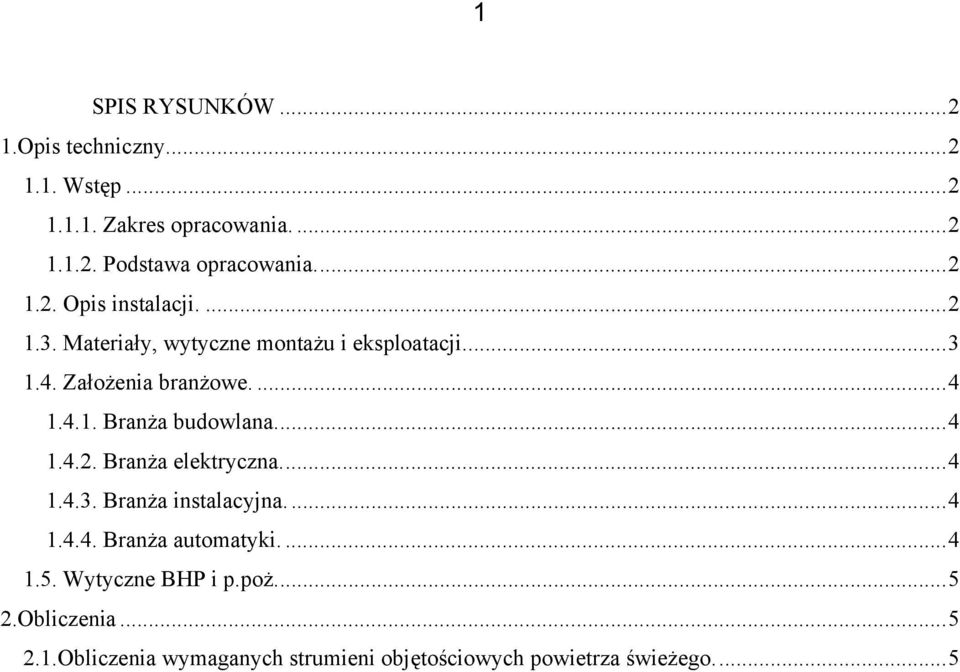

3 1 SPIS RYSUNKÓW Opis techniczny Wstęp Zakres opracowania Podstawa opracowania Opis instalacji Materiały, wytyczne montażu i eksploatacji Założenia branżowe Branża budowlana Branża elektryczna Branża instalacyjna Branża automatyki Wytyczne BHP i p.poż Obliczenia Obliczenia wymaganych strumieni objętościowych powietrza świeżego...5

..4 1.4.2. Branża elektryczna...4 1.4.3. Branża instalacyjna...4 1.4.4. Branża automatyki....4 1.5. Wytyczne BHP i p.

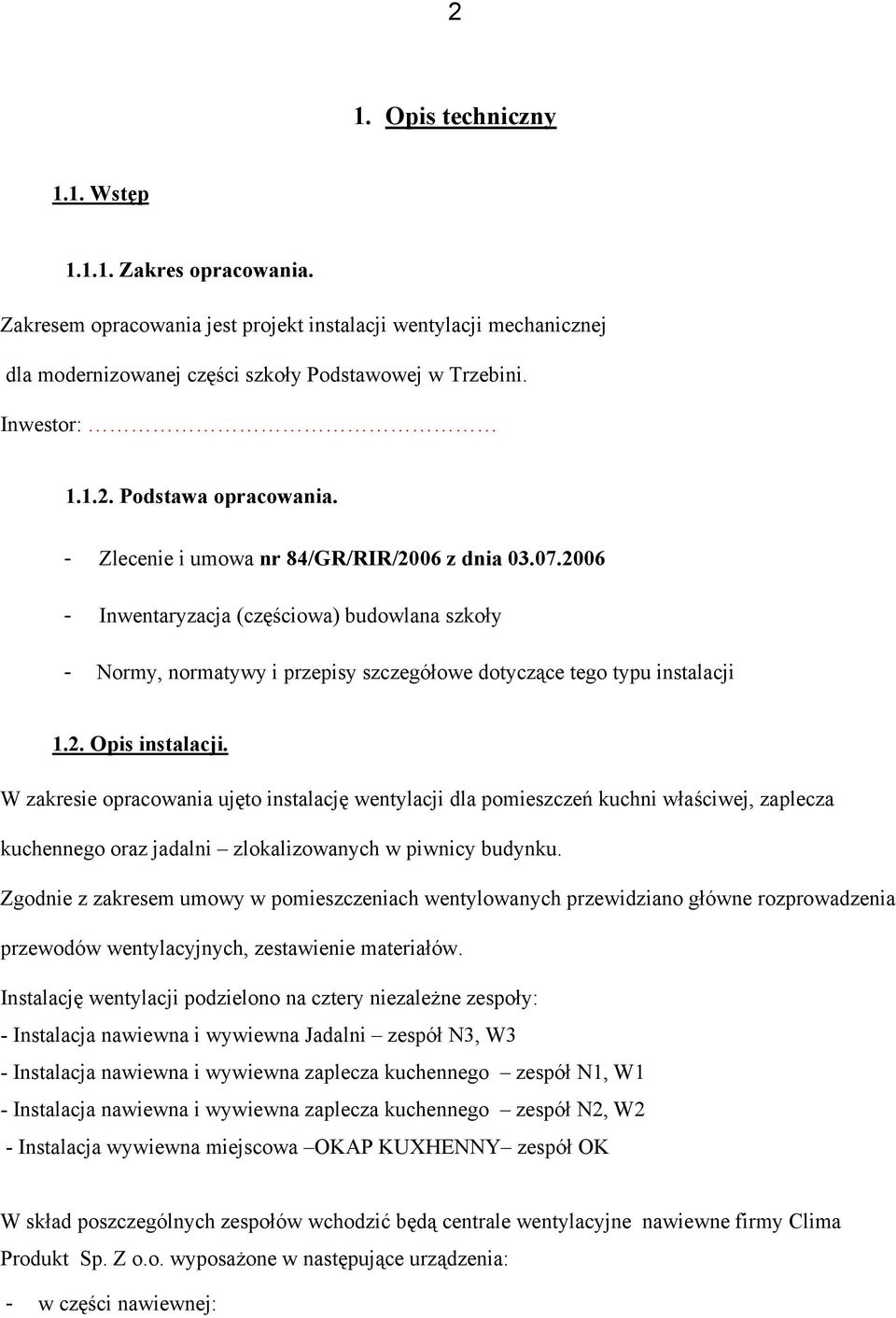

4 2 1. Opis techniczny 1.1. Wstęp Zakres opracowania. Zakresem opracowania jest projekt instalacji wentylacji mechanicznej dla modernizowanej części szkoły Podstawowej w Trzebini. Inwestor: Podstawa opracowania. - Zlecenie i umowa nr 84/GR/RIR/2006 z dnia Inwentaryzacja (częściowa) budowlana szkoły - Normy, normatywy i przepisy szczegółowe dotyczące tego typu instalacji 1.2. Opis instalacji. W zakresie opracowania ujęto instalację wentylacji dla pomieszczeń kuchni właściwej, zaplecza kuchennego oraz jadalni zlokalizowanych w piwnicy budynku. Zgodnie z zakresem umowy w pomieszczeniach wentylowanych przewidziano główne rozprowadzenia przewodów wentylacyjnych, zestawienie materiałów. Instalację wentylacji podzielono na cztery niezależne zespoły: - Instalacja nawiewna i wywiewna Jadalni zespół N3, W3 - Instalacja nawiewna i wywiewna zaplecza kuchennego zespół N1, W1 - Instalacja nawiewna i wywiewna zaplecza kuchennego zespół N2, W2 - Instalacja wywiewna miejscowa OKAP KUXHENNY zespół OK W skład poszczególnych zespołów wchodzić będą centrale wentylacyjne nawiewne firmy Clima Produkt Sp. Z o.o. wyposażone w następujące urządzenia: - w części nawiewnej:

W zakresie opracowania ujęto instalację wentylacji dla pomieszczeń kuchni właściwej, zaplecza kuchennego oraz jadalni zlokalizowanych w piwnicy budynku.

5 3 a) przepustnica wielopłaszczyznowa zamykana siłownikiem; b) filtr kasetonowy klasy G4; c) Wymiennik ciepła (/nagrzewnica) silana wodą 80/60 o C d) wentylator nawiewny wraz z silnikiem elektrycznym; e) króćce elastyczne do podłączenia przewodów klimatyzacyjnych. Szczegółowe dane wg. kart doboru zamieszczonych na końcu opracowania. - Wywiew powietrza centralą wentylacyjną lub wentylatorem dachowym w wykonaniu z klapą inspekcyjną. - Instalacja wyciągowa posiadać będzie: a) filtr klasy G3; b) wentylator wyciągowy wraz silnikiem elektrycznym 3 x 400V; Proces uzdatniania powietrza w centralach będzie przebiegał następująco: świeże powietrze będzie pobierane poprzez czerpnię ścienną, następnie będzie filtrowane i podgrzewane w nagrzewnicy wodnej do temperatury nawiewu +16 o C dla kuchnni oraz +22 C dla pozostałych pomieszczeń- w okresie zimowym. Po przejściu przez te elementy powietrze tłoczone będzie wentylatorem do kanałów wentylacyjnych Materiały, wytyczne montażu i eksploatacji. Przewody i kształtki wentylacyjne o przekroju prostokątnym i okrągłym wykonać z blachy stalowej ocynkowanej zgodnie z normą BN-88/ Podwieszenia przewodów wentylacyjnych i klimatyzacyjnych wykonać zgodnie z normą BN-67/ Podpory przewodów wentylacyjnych i klimatyzacyjnych wykonać zgodnie z BN-67/ Przewody wentylacyjne, tłumiki akustyczne będą mocowane do stropu kondygnacji za pomocą normowych podpór i podwieszeń. Rozstaw podpór zgodnie z normą BN-67/ Połączenia przewodów i kształtek wykonać zgodnie z normą BN-89/ Elementy nieocynkowane, takie jak podpory i uchwyty, należy przygotować do malowania zgodnie z z obowiązującymi przepisami, tj. czyścić do 2 stopnia czystości, a następnie malować farbą ftalową 60% miniową, podkładową. Jako farbę nawierzchniową należy stosować farbę ftalową ogólnego stosowania. Symbole farb: Podkładowa Nawierzchniowa Wszelkie naprawy, regulację urządzeń i wymianę filtrów należy zlecać firmie pełniącej serwis gwarancyjny. Okresowo należy sprawdzać stan filtrów, czyścić je, a w razie konieczności - wymienić.

- Wywiew powietrza centralą wentylacyjną lub wentylatorem dachowym w wykonaniu z klapą inspekcyjną.

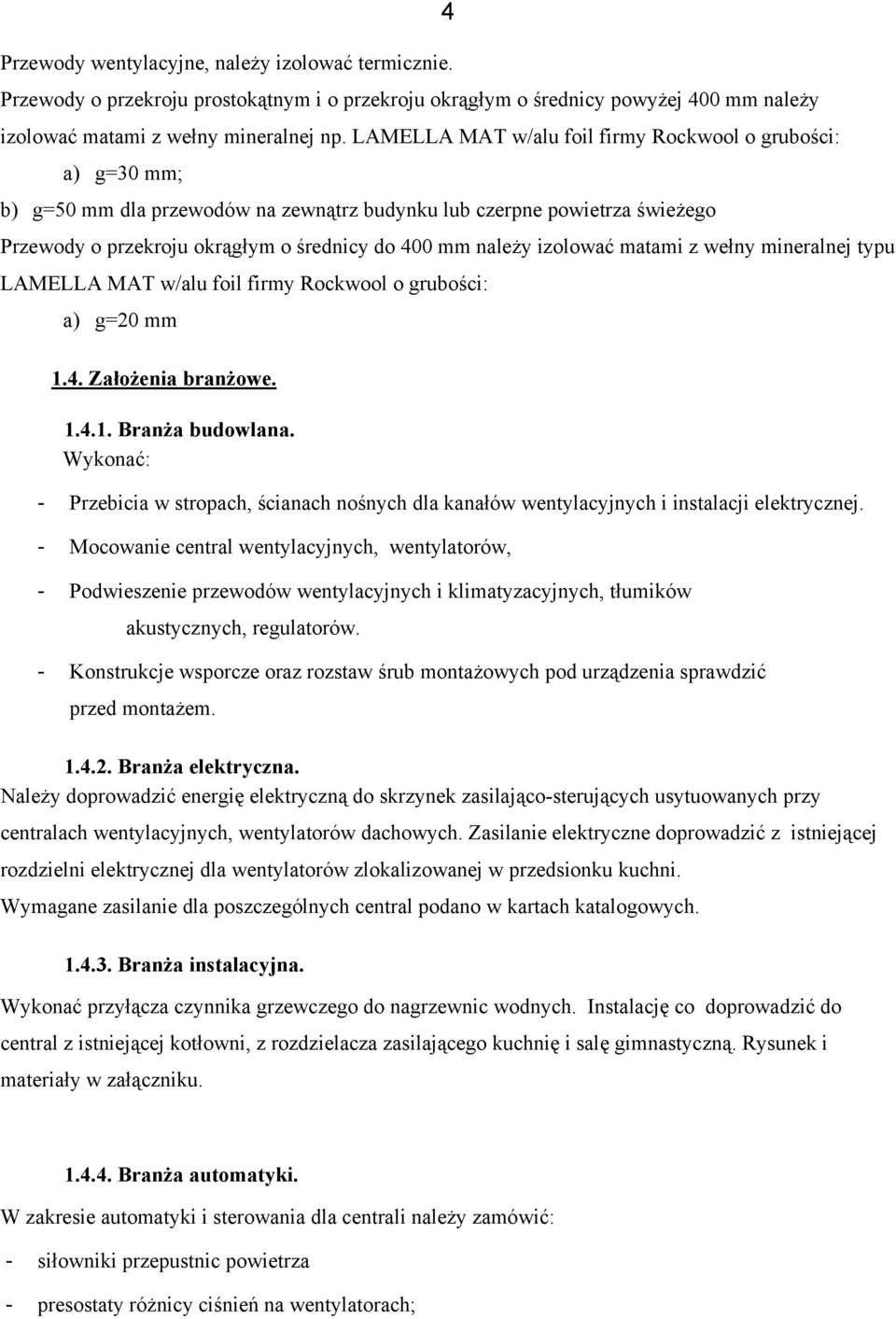

6 4 Przewody wentylacyjne, należy izolować termicznie. Przewody o przekroju prostokątnym i o przekroju okrągłym o średnicy powyżej 400 mm należy izolować matami z wełny mineralnej np. LAMELLA MAT w/alu foil firmy Rockwool o grubości: a) g=30 mm; b) g=50 mm dla przewodów na zewnątrz budynku lub czerpne powietrza świeżego Przewody o przekroju okrągłym o średnicy do 400 mm należy izolować matami z wełny mineralnej typu LAMELLA MAT w/alu foil firmy Rockwool o grubości: a) g=20 mm 1.4. Założenia branżowe Branża budowlana. Wykonać: - Przebicia w stropach, ścianach nośnych dla kanałów wentylacyjnych i instalacji elektrycznej. - Mocowanie central wentylacyjnych, wentylatorów, - Podwieszenie przewodów wentylacyjnych i klimatyzacyjnych, tłumików akustycznych, regulatorów. - Konstrukcje wsporcze oraz rozstaw śrub montażowych pod urządzenia sprawdzić przed montażem Branża elektryczna. Należy doprowadzić energię elektryczną do skrzynek zasilająco-sterujących usytuowanych przy centralach wentylacyjnych, wentylatorów dachowych. Zasilanie elektryczne doprowadzić z istniejącej rozdzielni elektrycznej dla wentylatorów zlokalizowanej w przedsionku kuchni. Wymagane zasilanie dla poszczególnych central podano w kartach katalogowych Branża instalacyjna. Wykonać przyłącza czynnika grzewczego do nagrzewnic wodnych. Instalację co doprowadzić do central z istniejącej kotłowni, z rozdzielacza zasilającego kuchnię i salę gimnastyczną. Rysunek i materiały w załączniku Branża automatyki. W zakresie automatyki i sterowania dla centrali należy zamówić: - siłowniki przepustnic powietrza - presostaty różnicy ciśnień na wentylatorach;

izolować matami z wełny mineralnej typu LAMELLA MAT w/alu foil firmy Rockwool o grubości: a) g=20 mm 1.4. Założenia branżowe. 1.4.1. Branża budowlana.

7 5 - presostaty różnicy ciśnień na filtrach - czujnik temperatury kanałowy - kanałowy regulator temperatury - zawory regulacyjne wraz z siłownikami - pompy obiegowe 1.5. Wytyczne BHP i p.poż. Instalacja wentylacji nie stwarza zagrożenia pożarowego, jest wykonana wyłącznie z materiałów niepalnych. Wszystkie urządzenia zastosowane w omawianej instalacji są cichobieżne lub wyposażone w dodatkowe fabryczne wytłumienia. Podczas wykonawstwa stosować się do Warunków Technicznych Wykonawstwa i Montażu cz. II - Instalacje sanitarne (Arkady 1988r.) oraz do Rozporządzenia Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia r. w sprawie BHP przy wykonywaniu robót budowlanomontażowych i rozbiórkowych (Dz.U.nr 13/72). Dopuszczalne wartości poziomu dźwięku A w poszczególnych pomieszczeniach wg PN-87/B-02151/ Obliczenia 2.1. Obliczenia wymaganych strumieni objętościowych powietrza świeżego. Obliczenia strumieni powietrza wentylacyjnego dokonano w oparciu o wymaganą minimalną ilość wymian powietrza zgodnie z Dz.U. nr 15/99 z dnia poz. 140, Dz.U. nr 129/97 z dnia poz. 844 i VDI 2082 (12.88). Wymagane ilości powietrza świeżego, wielkość i typ zastosowanych urządzeń przypadające na poszczególne pomieszczenia klimatyzowane przedstawiono w poniższej tabeli. Nr pom. Pomieszczenie F, [m 3 ] L N, [m 3 /h] L W, [m 3 /h] Q g [kw] Uwagi 027 Kuchnia 32, ,0 Okap Vw= 2900 m3/h 028 Zmywalnia 24, Magazyn 16, Magazyn warzyw 10, Po. socjane 5, ,0 W po. Socjalnym- wyiew grawitacyjny (nadciśnienie w przedsionku)

Wszystkie urządzenia zastosowane w omawianej instalacji są cichobieżne lub wyposażone w dodatkowe fabryczne wytłumienia.

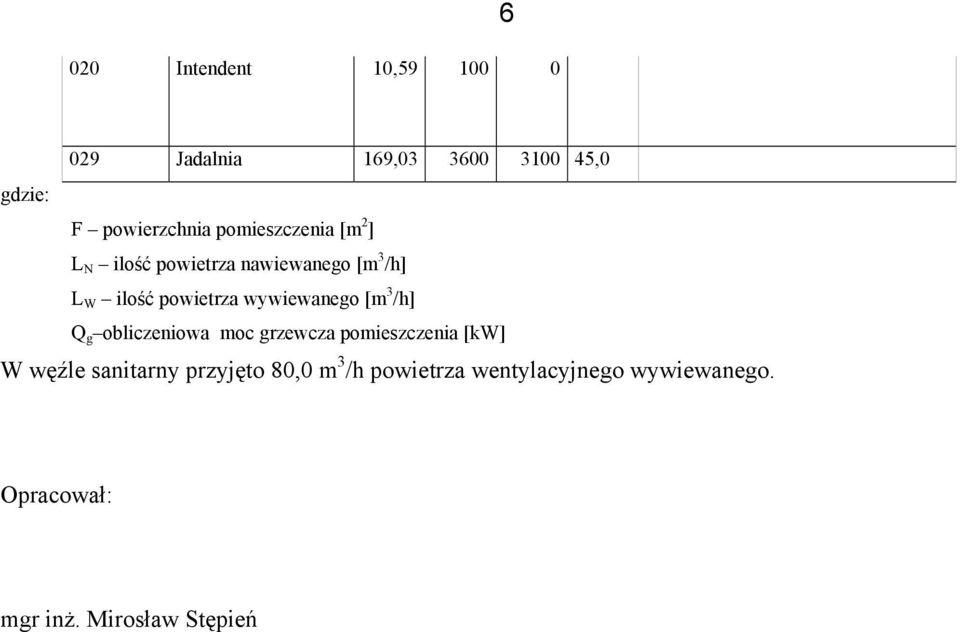

8 020 Intendent 10, Jadalnia 169, ,0 gdzie: F powierzchnia pomieszczenia [m 2 ] L N ilość powietrza nawiewanego [m 3 /h] L W ilość powietrza wywiewanego [m 3 /h] Q g obliczeniowa moc grzewcza pomieszczenia [kw] W węźle sanitarny przyjęto 80,0 m 3 /h powietrza wentylacyjnego wywiewanego. Opracował: mgr inż. Mirosław Stępień

wywiewanego [m 3 /h] Q g obliczeniowa moc grzewcza pomieszczenia [kw] W węźle sanitarny
