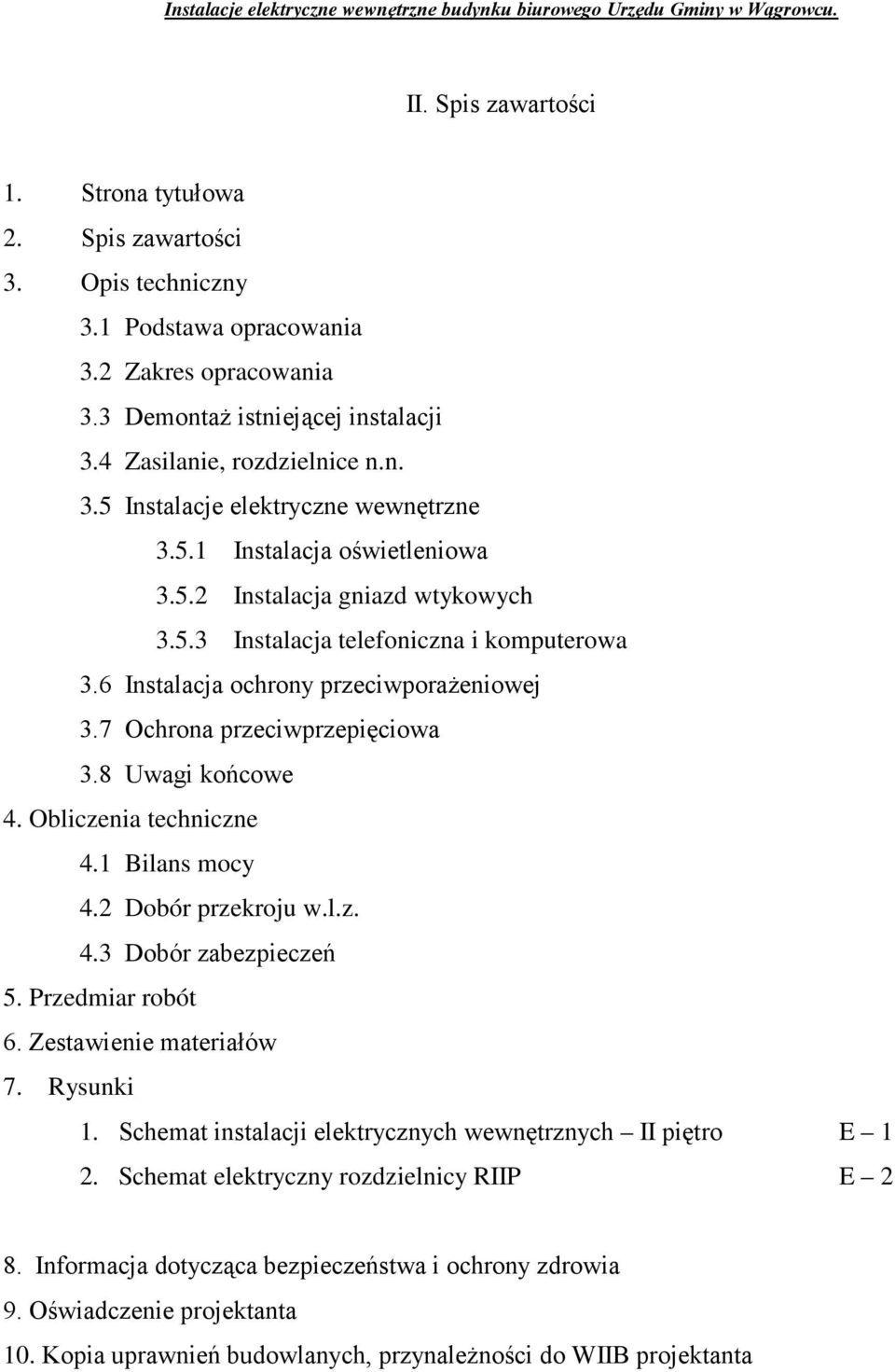

1 II. Spis zawartości 1. Strona tytułowa 2. Spis zawartości 3. Opis techniczny 3.1 Podstawa opracowania 3.2 Zakres opracowania 3.3 DemontaŜ istniejącej instalacji 3.4 Zasilanie, rozdzielnice n.n. 3.5 Instalacje elektryczne wewnętrzne Instalacja oświetleniowa Instalacja gniazd wtykowych Instalacja telefoniczna i komputerowa 3.6 Instalacja ochrony przeciwporaŝeniowej 3.7 Ochrona przeciwprzepięciowa 3.8 Uwagi końcowe 4. Obliczenia techniczne 4.1 Bilans mocy 4.2 Dobór przekroju w.l.z. 4.3 Dobór zabezpieczeń 5. Przedmiar robót 6. Zestawienie materiałów 7. Rysunki 1. Schemat instalacji elektrycznych wewnętrznych II piętro 2. Schemat elektryczny rozdzielnicy RIIP E 1 E 2 8. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 9. Oświadczenie projektanta 10. Kopia uprawnień budowlanych, przynaleŝności do WIIB projektanta

8 Uwagi końcowe 4. Obliczenia techniczne 4.1 Bilans mocy 4.2 Dobór przekroju w.l.z. 4.3 Dobór zabezpieczeń 5. Przedmiar robót 6. Zestawienie materiałów 7. Rysunki 1.

2 3. Opis techniczny do projektu instalacji elektrycznych wewnętrznych modernizowanych pomieszczeń II-go piętra w Urzędu Gminy w Wągrowcu przy ulicy Cysterskiej Inwestorem jest Urząd Gminy w Wągrowcu ulica Cysterska Wągrowiec. 3.1 Podstawa opracowania - zlecenie Inwestora - rozpoznanie własne na terenie obiektu - uzgodnienia międzybranŝowe - projekt architektoniczno-budowlany - obowiązujące normy, przepisy, zarządzenia 3.2 Zakres opracowania - zasilanie elektroenergetyczne budynku - rozdzielnica rozdzielnice n.n. - instalacje elektryczne wewnętrzne - instalacja ochrony przeciwporaŝeniowej - ochrona przeciwprzepięciowa - instalacja ochrony odgromowej 3.3 DemontaŜ istniejącej instalacji W związku z modernizacją istniejących pomieszczeń na II piętrze Urzędu Gminy w Wągrowcu istniejące przewody instalacji elektrycznej wraz z oprawami oświetleniowymi i osprzętem instalacyjnym naleŝy zdemontować poza pomieszczeniem kuchennym. W pomieszczeniu kuchennym instalacja została wymieniona na nową przy okazji remontu tego pomieszczenia. 3.4 Zasilanie, rozdzielnice n.n. W miejscu wskazanym na schemacie instalacji elektrycznych wewnętrznych (rysunek E-1) na wysokości 1,5m od poziomu posadzki zamontować rozdzielnicę drugiego piętra RIIP. Jako rozdzielnicę RIIP zastosować obudowę typu RN-3x12 produkcji Legrand, którą wyposaŝyć zgodnie z załączonym schematem elektrycznym rozdzielnicy rysunek E-2). Rozdzielnicę RIIP zasilić przewodem YDY5x16mm 2 układanym w bruździe pod tynkiem w rurze ochronnej RVS47 z rozdzielnicy głównej budynku usytuowanej na poziomie parteru.

1 Podstawa opracowania - zlecenie Inwestora - rozpoznanie własne na terenie obiektu - uzgodnienia międzybranŝowe - projekt architektoniczno-budowlany - obowiązujące normy, przepisy, zarządzenia 3.

3 3.5 Instalacje elektryczne wewnętrzne Przewidziano instalację oświetlenia ogólnego, instalację gniazd wtykowych ogólnych, instalację gniazd wtykowych komputerowych, instalację telefoniczną, oraz instalację sieci komputerowej. Zastosować przewody zgodnie z opisami na schemacie elektrycznym rozdzielnicy RIIP rysunek E-2. W pomieszczeniach wilgotnych zastosować osprzęt szczelny, wpuszczony częściowo w tynk Instalacja oświetleniowa Zastosować oprawy oświetleniowe zgodnie z opisami na rysunku E-1. Załączanie opraw oświetleniowych odbywać się będzie za pomocą łączników instalacyjnych montowanych na wysokości 1,4m od poziomu posadzki. Przewody instalacyjne zgodnie ze schematem instalacji elektrycznych wewnętrznych (rysunek E-1) układać w bruzdach pod tynkiem Instalacja gniazd wtykowych. Gniazda wtykowe ogólne montować w miejscach wskazanych na rysunku instalacji elektrycznych wewnętrznych (rysunek E-1) na wysokości 0,2m od poziomu posadzki. W pomieszczeniu gospodarczym gniazdo wtykowe zamontować na wysokości 1,2m od poziomu posadzki. Identycznie jak w instalacji oświetleniowej przewody układać w bruzdach pod tynkiem. Obwody gniazd wtykowych ogólnych zabezpieczyć zgodnie z rysunkiem E-2 wyłącznikami małogabarytowymi S301 o charakterystyce B i wyłącznikiami róŝnicowoprądowymi o prądzie róŝnicowym 30mA Instalacja telefoniczna i komputerowa Dla zasilenia zestawów komputerowych w miejscach wskazanych na schemacie instalacji elektrycznej wewnętrznej (rysunek E-1) w pomieszczeniach 303, 304 i 305 zamontować zestawy gniazd składające się z trzech gniazd wtykowych 1P+N+PE 10A, gniazda sieci komputerowej i gniazda telefonicznego. Zestawy gniazd zasilić z istniejącej sieci komputerowej w pomieszczeniu 302. Gniazda telefoniczne zasilić przewodem YTKSY3x2x0,5mm 2, gniazda wtykowe 1P+N+PE przewodem YDY3x2,5mm 2, natomiast gniazda sieci komputerowej zasilić skrętką komputerową UTP3x2x0,5mm 2. Przewody układać pod oknami w listwie instalacyjnej przypodłogowej. Obwody gniazd wtykowych 1P+N+PE 10A sieci komputerowej zabezpieczyć w rozdzielnicy RK wyłącznikami nadmiaroprądowymi o charakterystyce B z członami róŝnicowoprądowymi o prądzie róŝnicowym 30mA.

W pomieszczeniach wilgotnych zastosować osprzęt szczelny, wpuszczony częściowo w tynk. 3.5.1 Instalacja oświetleniowa Zastosować oprawy oświetleniowe zgodnie z opisami na rysunku E-1.

4 3.6 Instalacja ochrony przeciwporaŝeniowej W rozdzielnicy RG dokonać rozdziału przewodu ochronno-neutralnego PEN na przewód ochronny PE i neutralny N. Punkt rozdziału, oraz szynę PE w rozdzielnicy głównej RG uziemić ( Ruz < 30 Ω ) poprzez połączenie przewodem LY16mm 2 z główną szyna uziemiającą w kotłowni. Przewód układać w bruździe pod tynkiem w rurze ochronnej RVKL22. Instalacja II piętra zasilana będzie przewodem pięcioŝyłowym typu YDY5x16mm 2 poprzez rozdzielnicę RIIP. W instalacjach elektrycznych odbiorczych II piętra jako ochronę przed dotykiem pośrednim zastosowano wyłączniki przeciwporaŝeniowe róŝnicowo-prądowe o prądzie róŝnicowym 30mA. 3.7 Ochrona przeciwprzepięciowa Instalacja komputerowa zabezpieczona zostanie poprzez zestaw ochronników przeciwprzepięciowych zainstalowanych w pomieszczeniu serwera na parterze budynku. Projektowane zestawy gniazd komputerowych zasilić z istniejącej juŝ zabezpieczonej prze przepięciami instalacji sieci komputerowej. 3.8 Uwagi końcowe Przed przystąpieniem do wykonania robót elektrycznych wykonawca winien zapoznać się z dokumentacjami branŝowymi, oraz uzgodnić szczegóły wykonania z kierownictwem robót. Całość prac wykonać zgodnie z projektem technicznym, oraz obowiązującymi przepisami i normami. Przed oddaniem instalacji elektrycznej do eksploatacji naleŝy wykonać pomiary potwierdzające prawidłowość wykonania instalacji.

Przewód układać w bruździe pod tynkiem w rurze ochronnej RVKL22. Instalacja II piętra zasilana będzie przewodem pięcioŝyłowym typu YDY5x16mm 2 poprzez rozdzielnicę RIIP.

5 4.Obliczenia techniczne 4.1 Bilans mocy Dla Rozdzielnicy RIIP P szcz = 9,3 kw I szcz = 14,2A przy cosφ = 0.95 Zabezpieczenie w RG BiWts63A 4.2 Dobór przekroju wlz - Zasilanie rozdzielnicy RG wykonać przewodem YDY5x16mm 2 o I dd = 74A 4.3 Dobór zabezpieczenia przeciąŝeniowego linii zasilającej I B < I n < I z Dla YDY5x16mm 2 I B = 9,3A I n = 63A I 2 = 1,6x63 = 100,8A Iz = 74A I 2 < 1,45I z 9,3A < 63A < 74A 100,8A < 107,3A Zabezpieczenie dobrano prawidłowo.

2 Dobór przekroju wlz - Zasilanie rozdzielnicy RG wykonać przewodem YDY5x16mm 2 o I dd = 74A 4.
