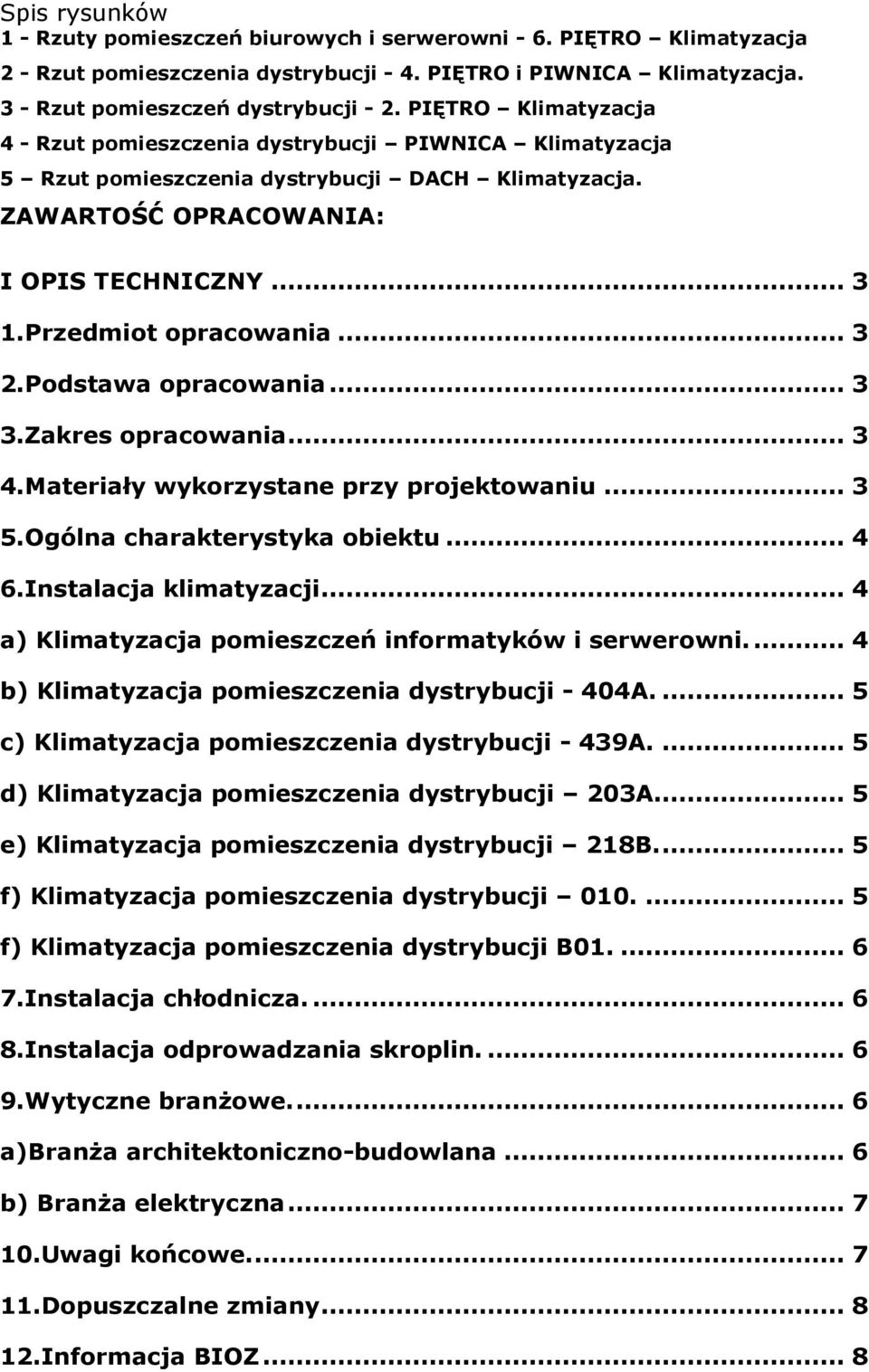

1 Spis rysunków 1 - Rzuty pomieszczeń biurowych i serwerowni - 6. PIĘTRO Klimatyzacja 2 - Rzut pomieszczenia dystrybucji - 4. PIĘTRO i PIWNICA Klimatyzacja. 3 - Rzut pomieszczeń dystrybucji - 2. PIĘTRO Klimatyzacja 4 - Rzut pomieszczenia dystrybucji PIWNICA Klimatyzacja 5 Rzut pomieszczenia dystrybucji DACH Klimatyzacja. ZAWARTOŚĆ OPRACOWANIA: I OPIS TECHNICZNY Przedmiot opracowania Podstawa opracowania Zakres opracowania Materiały wykorzystane przy projektowaniu Ogólna charakterystyka obiektu Instalacja klimatyzacji... 4 a) Klimatyzacja pomieszczeń informatyków i serwerowni b) Klimatyzacja pomieszczenia dystrybucji - 404A c) Klimatyzacja pomieszczenia dystrybucji - 439A d) Klimatyzacja pomieszczenia dystrybucji 203A... 5 e) Klimatyzacja pomieszczenia dystrybucji 218B f) Klimatyzacja pomieszczenia dystrybucji f) Klimatyzacja pomieszczenia dystrybucji B Instalacja chłodnicza Instalacja odprowadzania skroplin Wytyczne branżowe a)branża architektoniczno-budowlana... 6 b) Branża elektryczna Uwagi końcowe Dopuszczalne zmiany Informacja BIOZ... 8

2

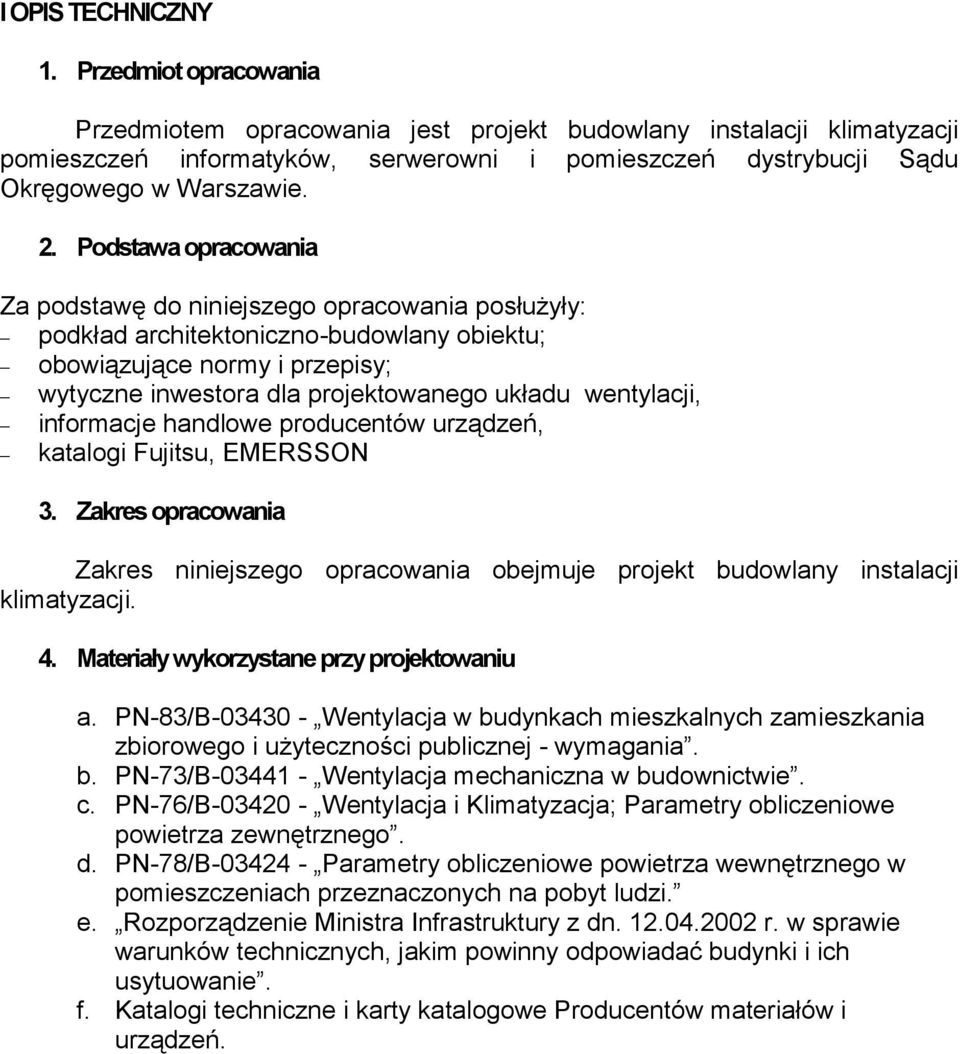

3 I OPIS TECHNICZNY 1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany instalacji klimatyzacji pomieszczeń informatyków, serwerowni i pomieszczeń dystrybucji Sądu Okręgowego w Warszawie. 2. Podstawa opracowania Za podstawę do niniejszego opracowania posłużyły: podkład architektoniczno-budowlany obiektu; obowiązujące normy i przepisy; wytyczne inwestora dla projektowanego układu wentylacji, informacje handlowe producentów urządzeń, katalogi Fujitsu, EMERSSON 3. Zakres opracowania Zakres niniejszego opracowania obejmuje projekt budowlany instalacji klimatyzacji. 4. Materiały wykorzystane przy projektowaniu a. PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej - wymagania. b. PN-73/B Wentylacja mechaniczna w budownictwie. c. PN-76/B Wentylacja i Klimatyzacja; Parametry obliczeniowe powietrza zewnętrznego. d. PN-78/B Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych na pobyt ludzi. e. Rozporządzenie Ministra Infrastruktury z dn r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. f. Katalogi techniczne i karty katalogowe Producentów materiałów i urządzeń.

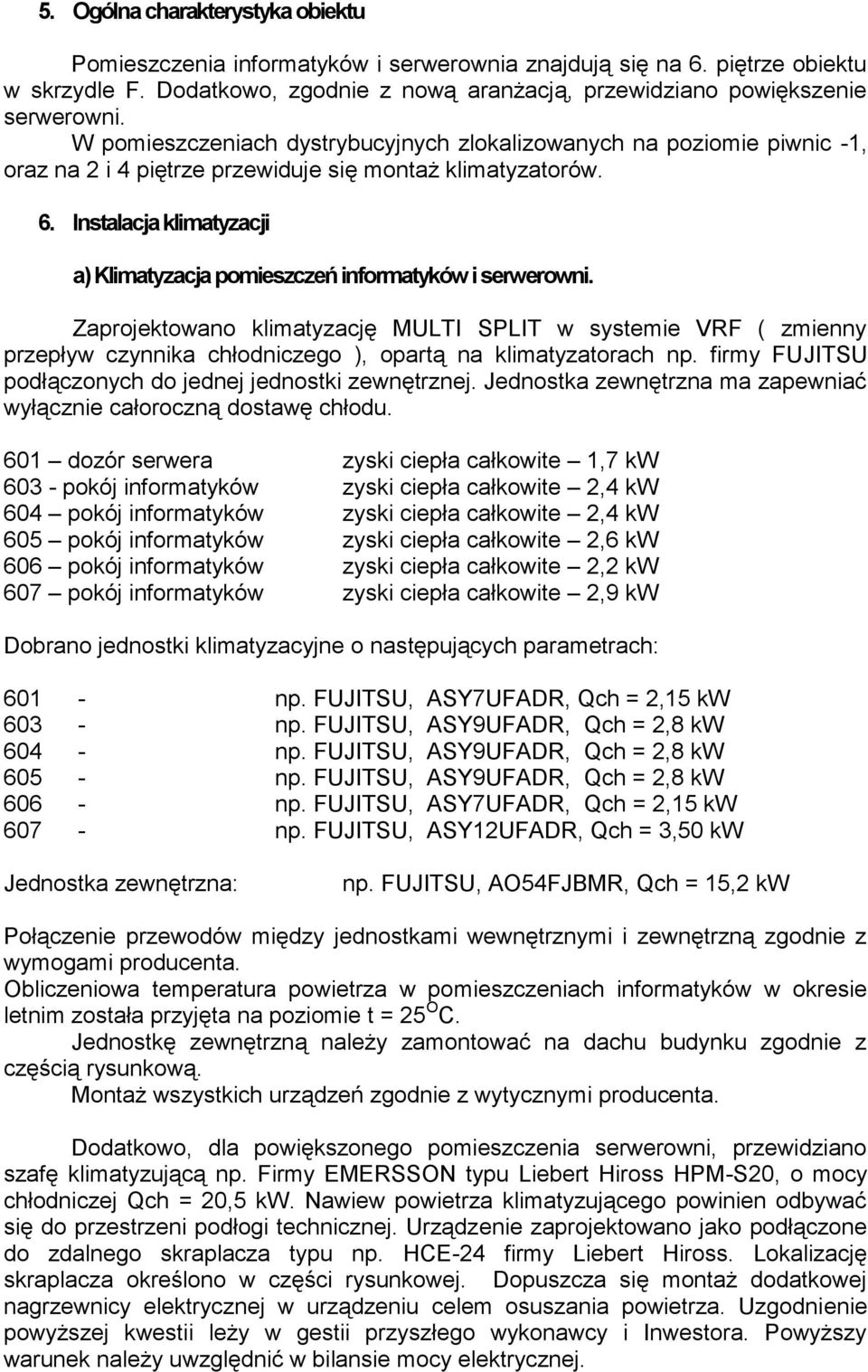

4 5. Ogólna charakterystyka obiektu Pomieszczenia informatyków i serwerownia znajdują się na 6. piętrze obiektu w skrzydle F. Dodatkowo, zgodnie z nową aranżacją, przewidziano powiększenie serwerowni. W pomieszczeniach dystrybucyjnych zlokalizowanych na poziomie piwnic -1, oraz na 2 i 4 piętrze przewiduje się montaż klimatyzatorów. 6. Instalacja klimatyzacji a) Klimatyzacja pomieszczeń informatyków i serwerowni. Zaprojektowano klimatyzację MULTI SPLIT w systemie VRF ( zmienny przepływ czynnika chłodniczego ), opartą na klimatyzatorach np. firmy FUJITSU podłączonych do jednej jednostki zewnętrznej. Jednostka zewnętrzna ma zapewniać wyłącznie całoroczną dostawę chłodu. 601 dozór serwera zyski ciepła całkowite 1,7 kw pokój informatyków zyski ciepła całkowite 2,4 kw 604 pokój informatyków zyski ciepła całkowite 2,4 kw 605 pokój informatyków zyski ciepła całkowite 2,6 kw 606 pokój informatyków zyski ciepła całkowite 2,2 kw 607 pokój informatyków zyski ciepła całkowite 2,9 kw Dobrano jednostki klimatyzacyjne o następujących parametrach: np. FUJITSU, ASY7UFADR, Qch = 2,15 kw np. FUJITSU, ASY9UFADR, Qch = 2,8 kw np. FUJITSU, ASY9UFADR, Qch = 2,8 kw np. FUJITSU, ASY9UFADR, Qch = 2,8 kw np. FUJITSU, ASY7UFADR, Qch = 2,15 kw np. FUJITSU, ASY12UFADR, Qch = 3,50 kw Jednostka zewnętrzna: np. FUJITSU, AO54FJBMR, Qch = 15,2 kw Połączenie przewodów między jednostkami wewnętrznymi i zewnętrzną zgodnie z wymogami producenta. Obliczeniowa temperatura powietrza w pomieszczeniach informatyków w okresie letnim została przyjęta na poziomie t = 25 O C. Jednostkę zewnętrzną należy zamontować na dachu budynku zgodnie z częścią rysunkową. Montaż wszystkich urządzeń zgodnie z wytycznymi producenta. Dodatkowo, dla powiększonego pomieszczenia serwerowni, przewidziano szafę klimatyzującą np. Firmy EMERSSON typu Liebert Hiross HPM-S20, o mocy chłodniczej Qch = 20,5 kw. Nawiew powietrza klimatyzującego powinien odbywać się do przestrzeni podłogi technicznej. Urządzenie zaprojektowano jako podłączone do zdalnego skraplacza typu np. HCE-24 firmy Liebert Hiross. Lokalizację skraplacza określono w części rysunkowej. Dopuszcza się montaż dodatkowej nagrzewnicy elektrycznej w urządzeniu celem osuszania powietrza. Uzgodnienie powyższej kwestii leży w gestii przyszłego wykonawcy i Inwestora. Powyższy warunek należy uwzględnić w bilansie mocy elektrycznej.

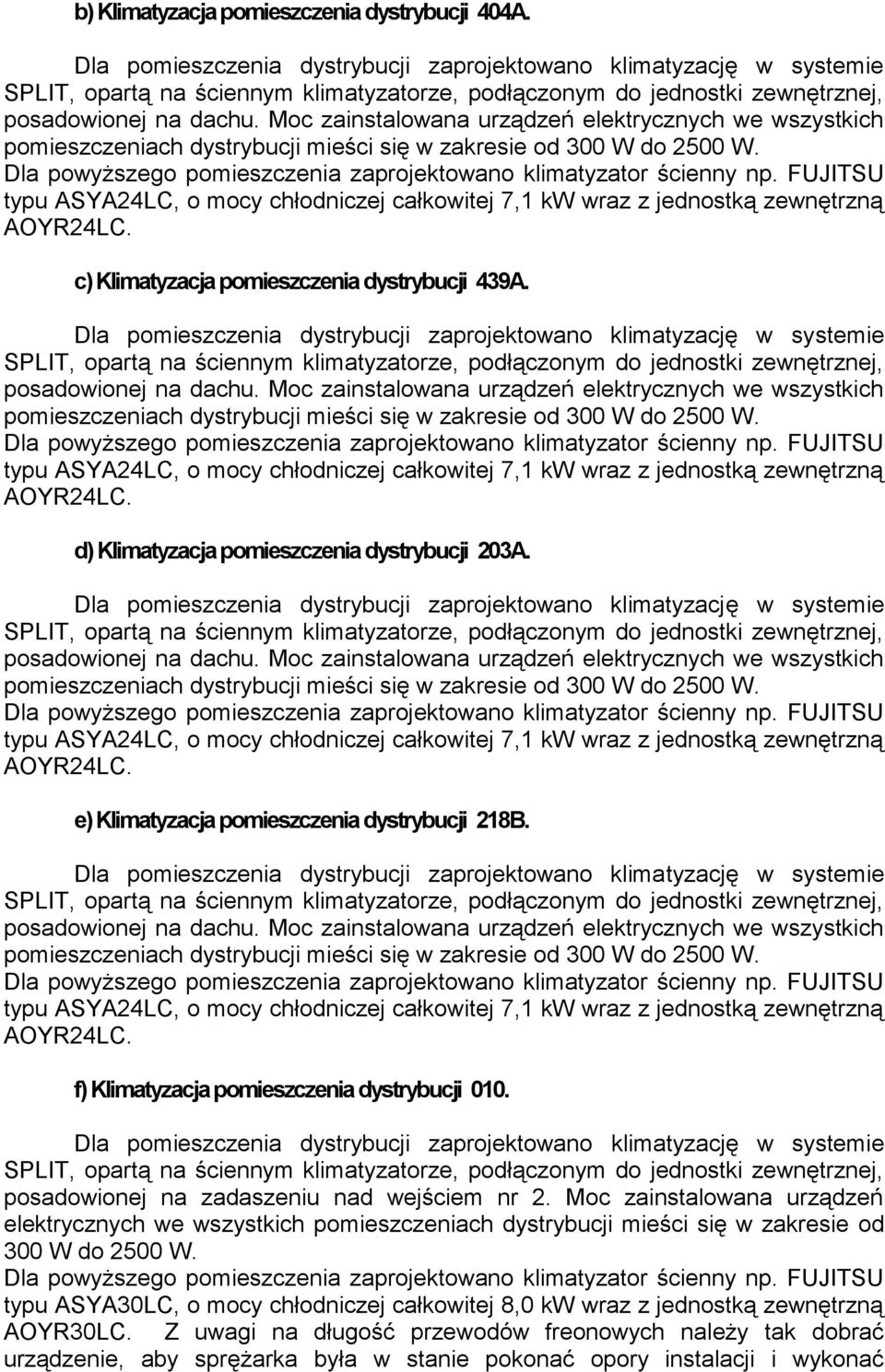

5 b) Klimatyzacja pomieszczenia dystrybucji 404A. posadowionej na dachu. Moc zainstalowana urządzeń elektrycznych we wszystkich pomieszczeniach dystrybucji mieści się w zakresie od 300 W do 2500 W. typu ASYA24LC, o mocy chłodniczej całkowitej 7,1 kw wraz z jednostką zewnętrzną AOYR24LC. c) Klimatyzacja pomieszczenia dystrybucji 439A. posadowionej na dachu. Moc zainstalowana urządzeń elektrycznych we wszystkich pomieszczeniach dystrybucji mieści się w zakresie od 300 W do 2500 W. typu ASYA24LC, o mocy chłodniczej całkowitej 7,1 kw wraz z jednostką zewnętrzną AOYR24LC. d) Klimatyzacja pomieszczenia dystrybucji 203A. posadowionej na dachu. Moc zainstalowana urządzeń elektrycznych we wszystkich pomieszczeniach dystrybucji mieści się w zakresie od 300 W do 2500 W. typu ASYA24LC, o mocy chłodniczej całkowitej 7,1 kw wraz z jednostką zewnętrzną AOYR24LC. e) Klimatyzacja pomieszczenia dystrybucji 218B. posadowionej na dachu. Moc zainstalowana urządzeń elektrycznych we wszystkich pomieszczeniach dystrybucji mieści się w zakresie od 300 W do 2500 W. typu ASYA24LC, o mocy chłodniczej całkowitej 7,1 kw wraz z jednostką zewnętrzną AOYR24LC. f) Klimatyzacja pomieszczenia dystrybucji 010. posadowionej na zadaszeniu nad wejściem nr 2. Moc zainstalowana urządzeń elektrycznych we wszystkich pomieszczeniach dystrybucji mieści się w zakresie od 300 W do 2500 W. typu ASYA30LC, o mocy chłodniczej całkowitej 8,0 kw wraz z jednostką zewnętrzną AOYR30LC. Z uwagi na długość przewodów freonowych należy tak dobrać urządzenie, aby sprężarka była w stanie pokonać opory instalacji i wykonać

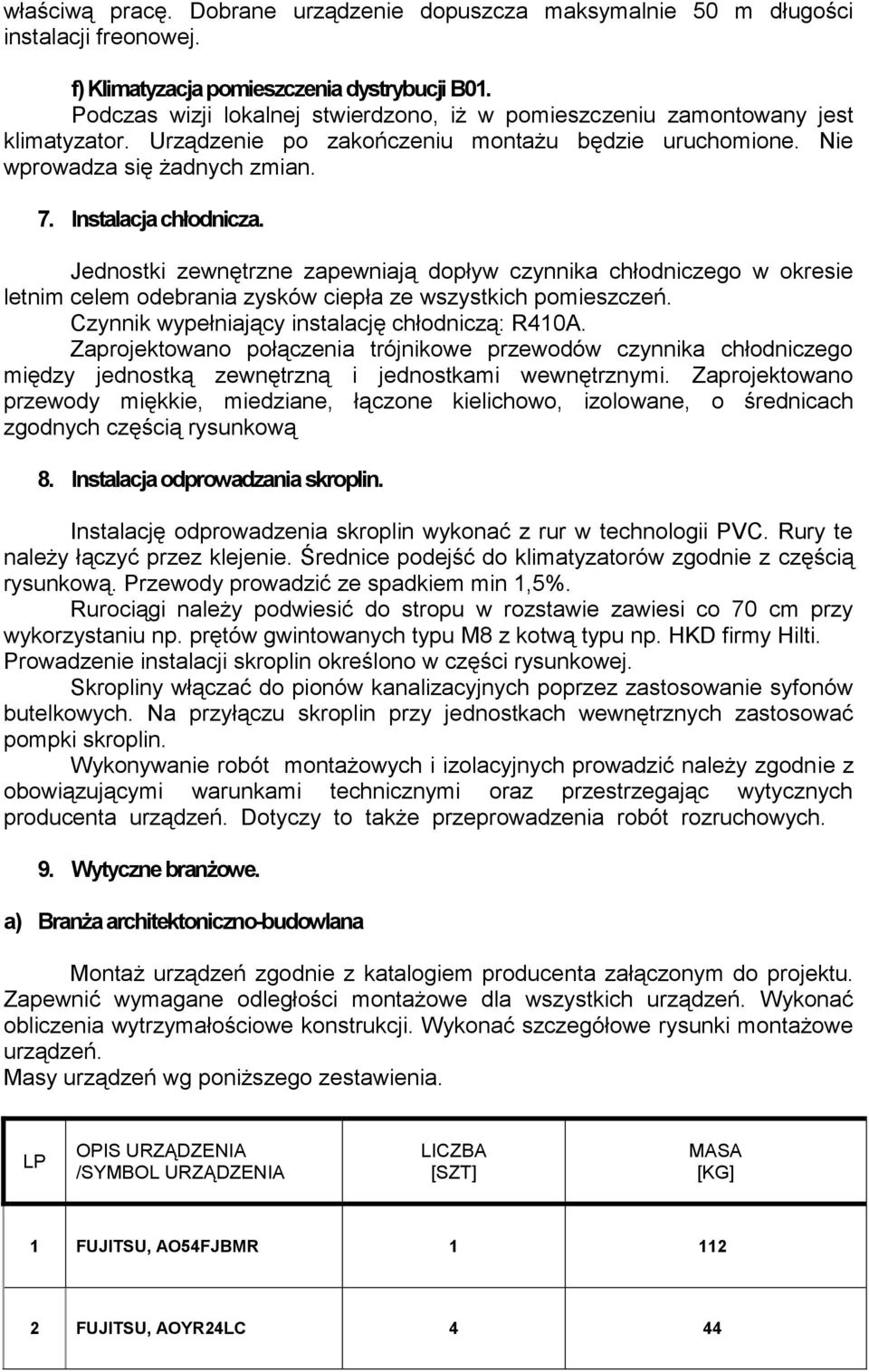

6 właściwą pracę. Dobrane urządzenie dopuszcza maksymalnie 50 m długości instalacji freonowej. f) Klimatyzacja pomieszczenia dystrybucji B01. Podczas wizji lokalnej stwierdzono, iż w pomieszczeniu zamontowany jest klimatyzator. Urządzenie po zakończeniu montażu będzie uruchomione. Nie wprowadza się żadnych zmian. 7. Instalacja chłodnicza. Jednostki zewnętrzne zapewniają dopływ czynnika chłodniczego w okresie letnim celem odebrania zysków ciepła ze wszystkich pomieszczeń. Czynnik wypełniający instalację chłodniczą: R410A. Zaprojektowano połączenia trójnikowe przewodów czynnika chłodniczego między jednostką zewnętrzną i jednostkami wewnętrznymi. Zaprojektowano przewody miękkie, miedziane, łączone kielichowo, izolowane, o średnicach zgodnych częścią rysunkową 8. Instalacja odprowadzania skroplin. Instalację odprowadzenia skroplin wykonać z rur w technologii PVC. Rury te należy łączyć przez klejenie. Średnice podejść do klimatyzatorów zgodnie z częścią rysunkową. Przewody prowadzić ze spadkiem min 1,5%. Rurociągi należy podwiesić do stropu w rozstawie zawiesi co 70 cm przy wykorzystaniu np. prętów gwintowanych typu M8 z kotwą typu np. HKD firmy Hilti. Prowadzenie instalacji skroplin określono w części rysunkowej. Skropliny włączać do pionów kanalizacyjnych poprzez zastosowanie syfonów butelkowych. Na przyłączu skroplin przy jednostkach wewnętrznych zastosować pompki skroplin. Wykonywanie robót montażowych i izolacyjnych prowadzić należy zgodnie z obowiązującymi warunkami technicznymi oraz przestrzegając wytycznych producenta urządzeń. Dotyczy to także przeprowadzenia robót rozruchowych. 9. Wytyczne branżowe. a) Branża architektoniczno-budowlana Montaż urządzeń zgodnie z katalogiem producenta załączonym do projektu. Zapewnić wymagane odległości montażowe dla wszystkich urządzeń. Wykonać obliczenia wytrzymałościowe konstrukcji. Wykonać szczegółowe rysunki montażowe urządzeń. Masy urządzeń wg poniższego zestawienia. LP OPIS URZĄDZENIA /SYMBOL URZĄDZENIA LICZBA [SZT] MASA [KG] 1 FUJITSU, AO54FJBMR FUJITSU, AOYR24LC 4 44

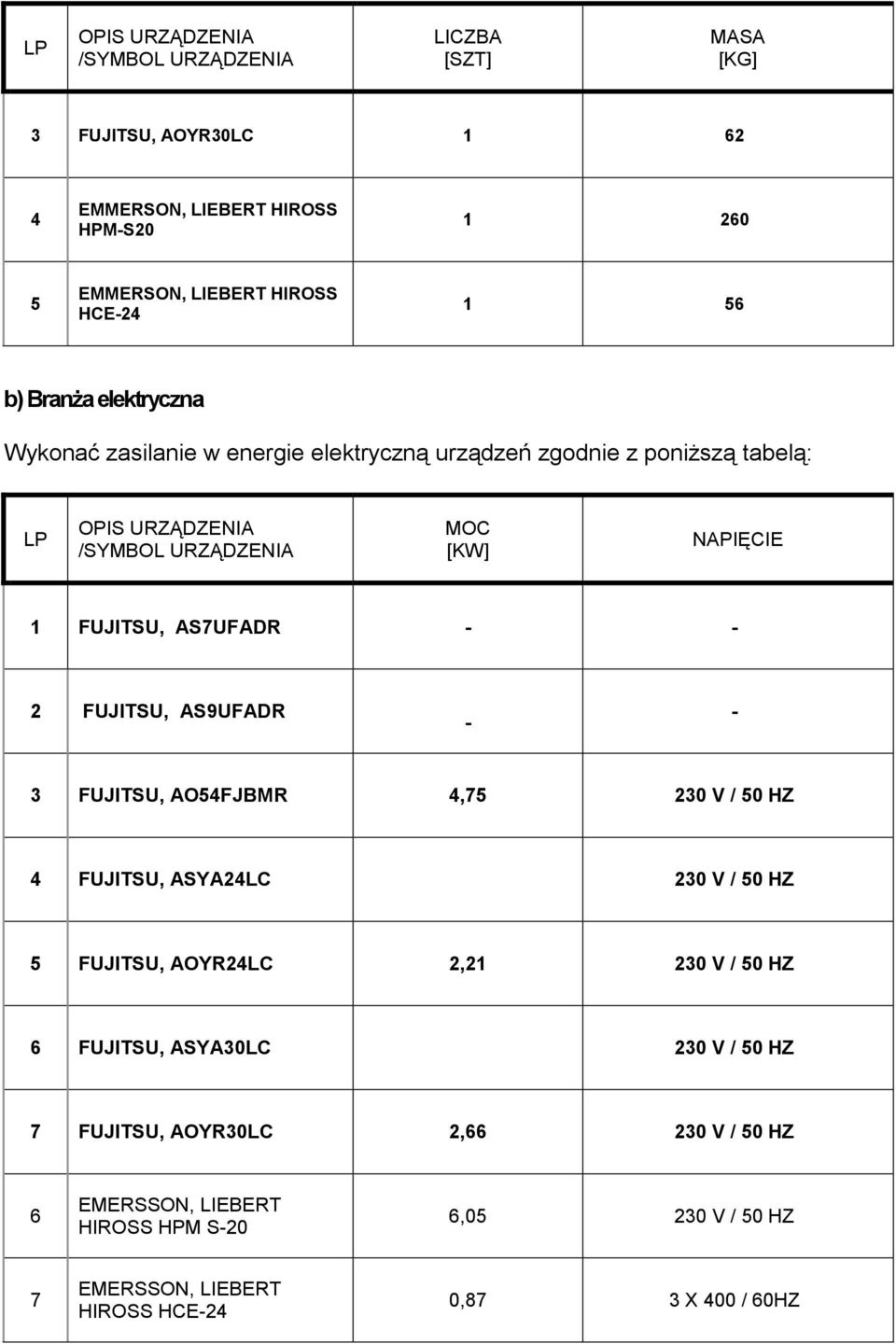

7 LP OPIS URZĄDZENIA /SYMBOL URZĄDZENIA LICZBA [SZT] MASA [KG] 3 FUJITSU, AOYR30LC EMMERSON, LIEBERT HIROSS HPM-S EMMERSON, LIEBERT HIROSS HCE b) Branża elektryczna Wykonać zasilanie w energie elektryczną urządzeń zgodnie z poniższą tabelą: LP OPIS URZĄDZENIA /SYMBOL URZĄDZENIA MOC [KW] NAPIĘCIE 1 FUJITSU, AS7UFADR FUJITSU, AS9UFADR FUJITSU, AO54FJBMR 4, V / 50 HZ 4 FUJITSU, ASYA24LC 230 V / 50 HZ 5 FUJITSU, AOYR24LC 2, V / 50 HZ 6 FUJITSU, ASYA30LC 230 V / 50 HZ 7 FUJITSU, AOYR30LC 2, V / 50 HZ 6 EMERSSON, LIEBERT HIROSS HPM S-20 6, V / 50 HZ 7 EMERSSON, LIEBERT HIROSS HCE-24 0,87 3 X 400 / 60HZ

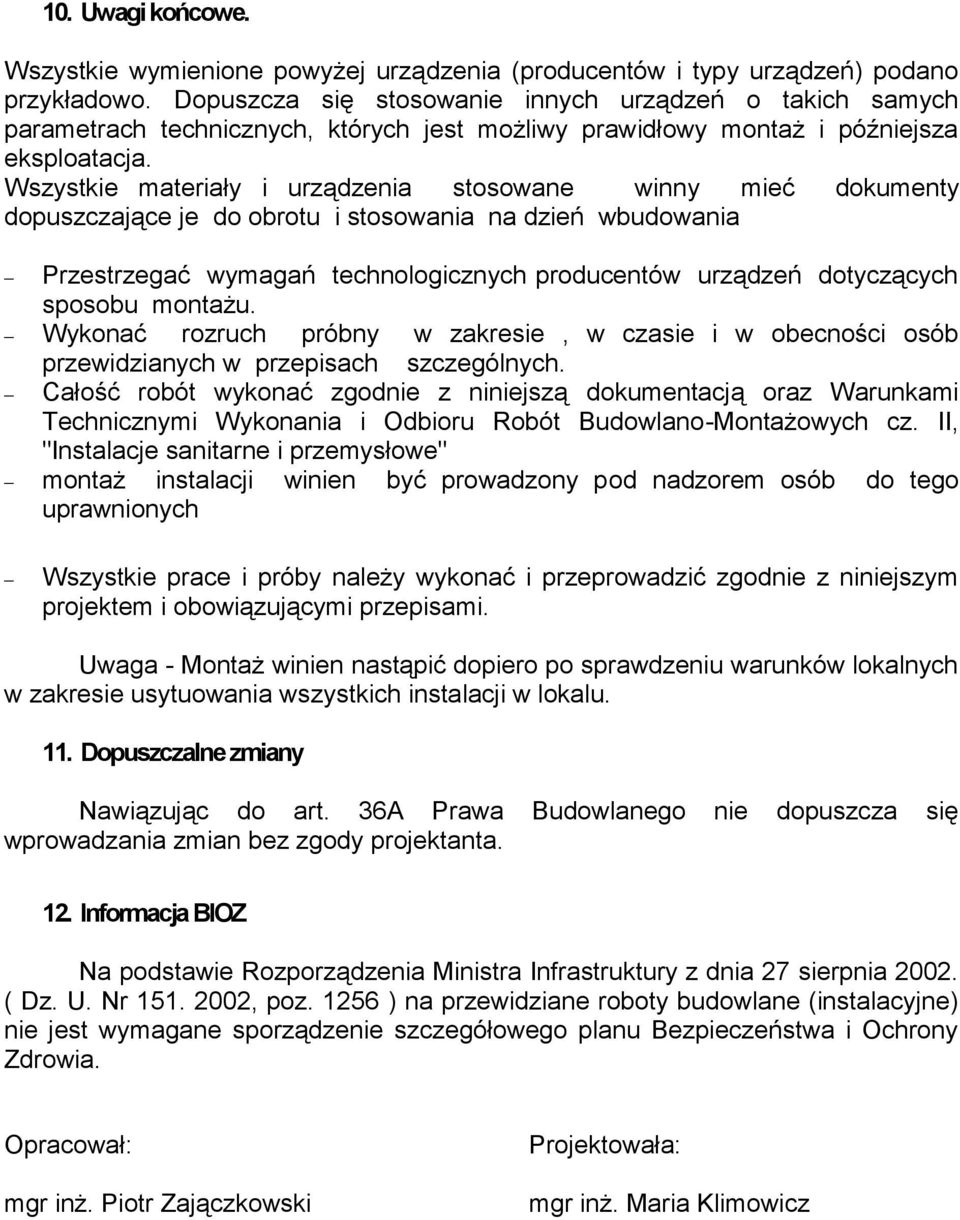

8 10. Uwagi końcowe. Wszystkie wymienione powyżej urządzenia (producentów i typy urządzeń) podano przykładowo. Dopuszcza się stosowanie innych urządzeń o takich samych parametrach technicznych, których jest możliwy prawidłowy montaż i późniejsza eksploatacja. Wszystkie materiały i urządzenia stosowane winny mieć dokumenty dopuszczające je do obrotu i stosowania na dzień wbudowania Przestrzegać wymagań technologicznych producentów urządzeń dotyczących sposobu montażu. Wykonać rozruch próbny w zakresie, w czasie i w obecności osób przewidzianych w przepisach szczególnych. Całość robót wykonać zgodnie z niniejszą dokumentacją oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych cz. II, "Instalacje sanitarne i przemysłowe" montaż instalacji winien być prowadzony pod nadzorem osób do tego uprawnionych Wszystkie prace i próby należy wykonać i przeprowadzić zgodnie z niniejszym projektem i obowiązującymi przepisami. Uwaga - Montaż winien nastąpić dopiero po sprawdzeniu warunków lokalnych w zakresie usytuowania wszystkich instalacji w lokalu. 11. Dopuszczalne zmiany Nawiązując do art. 36A Prawa Budowlanego nie dopuszcza się wprowadzania zmian bez zgody projektanta. 12. Informacja BIOZ Na podstawie Rozporządzenia Ministra Infrastruktury z dnia 27 sierpnia ( Dz. U. Nr , poz ) na przewidziane roboty budowlane (instalacyjne) nie jest wymagane sporządzenie szczegółowego planu Bezpieczeństwa i Ochrony Zdrowia. Opracował: mgr inż. Piotr Zajączkowski Projektowała: mgr inż. Maria Klimowicz
