P R A C O W N I A P R O J E K T O W A A K N PROJEKTOW ANIE KONSTRUKCJI BUDOW LANYCH AKN-467 PRZEBUDOWA PODDASZA W SZKOLE PODSTAWOWEJ W CICHAWCE Lokalizacja: Cichawka 8, 32-704 Łapanów Inwestor: Urząd

1 P R A C O W N I A P R O J E K T O W A A K N PROJEKTOW ANIE KONSTRUKCJI BUDOW LANYCH AKN-467 PRZEBUDOWA PODDASZA W SZKOLE PODSTAWOWEJ W CICHAWCE Lokalizacja: Cichawka 8, Łapanów Inwestor: Urząd Gminy Łapanów Łapanów 34 Branża: KONSTRUKCJA Projektant: dr inż. Rafał Sieńko upr. nr 14/2001 styczeń Kraków, ul. Lipowa 3 NIP tel./fax /22 Regon akn@akn.krakow.pl

Łapanów 34 Branża: KONSTRUKCJA Projektant: dr inż. Rafał Sieńko upr. nr 14/2001 styczeń 2011 30-702 Kraków, ul.

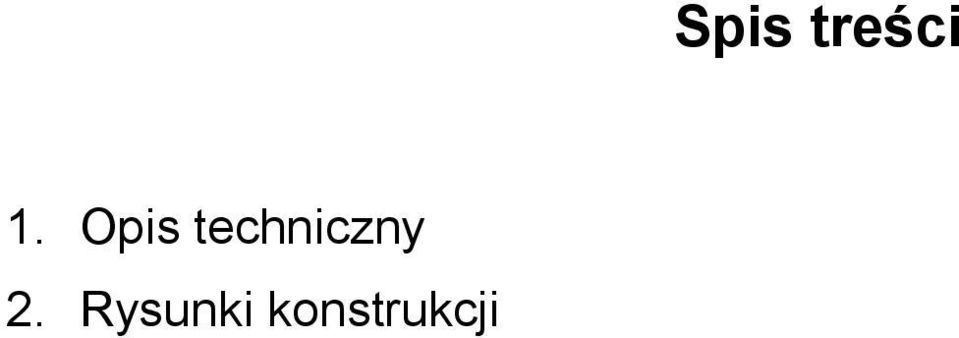

2 Spis treści 1. Opis techniczny 2. Rysunki konstrukcji

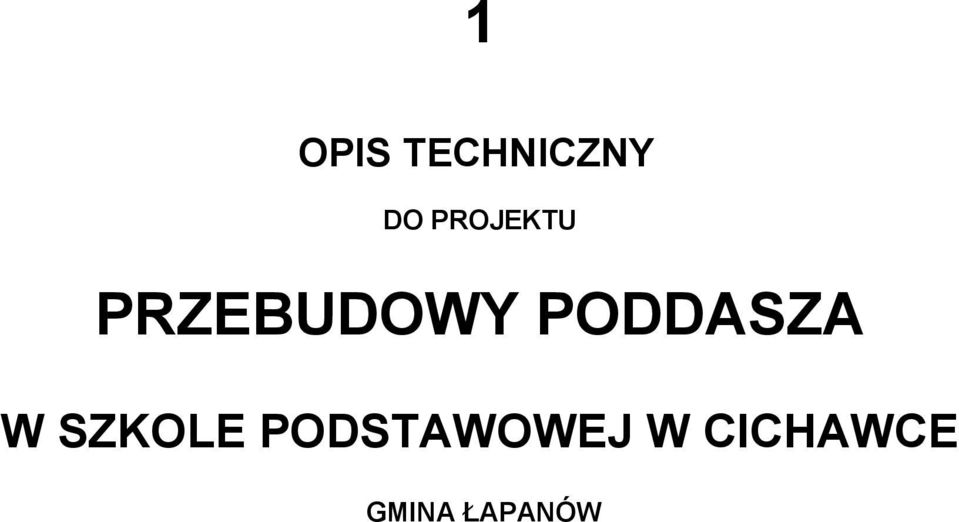

3 1 OPIS TECHNICZNY DO PROJEKTU PRZEBUDOWY PODDASZA W SZKOLE PODSTAWOWEJ W CICHAWCE GMINA ŁAPANÓW

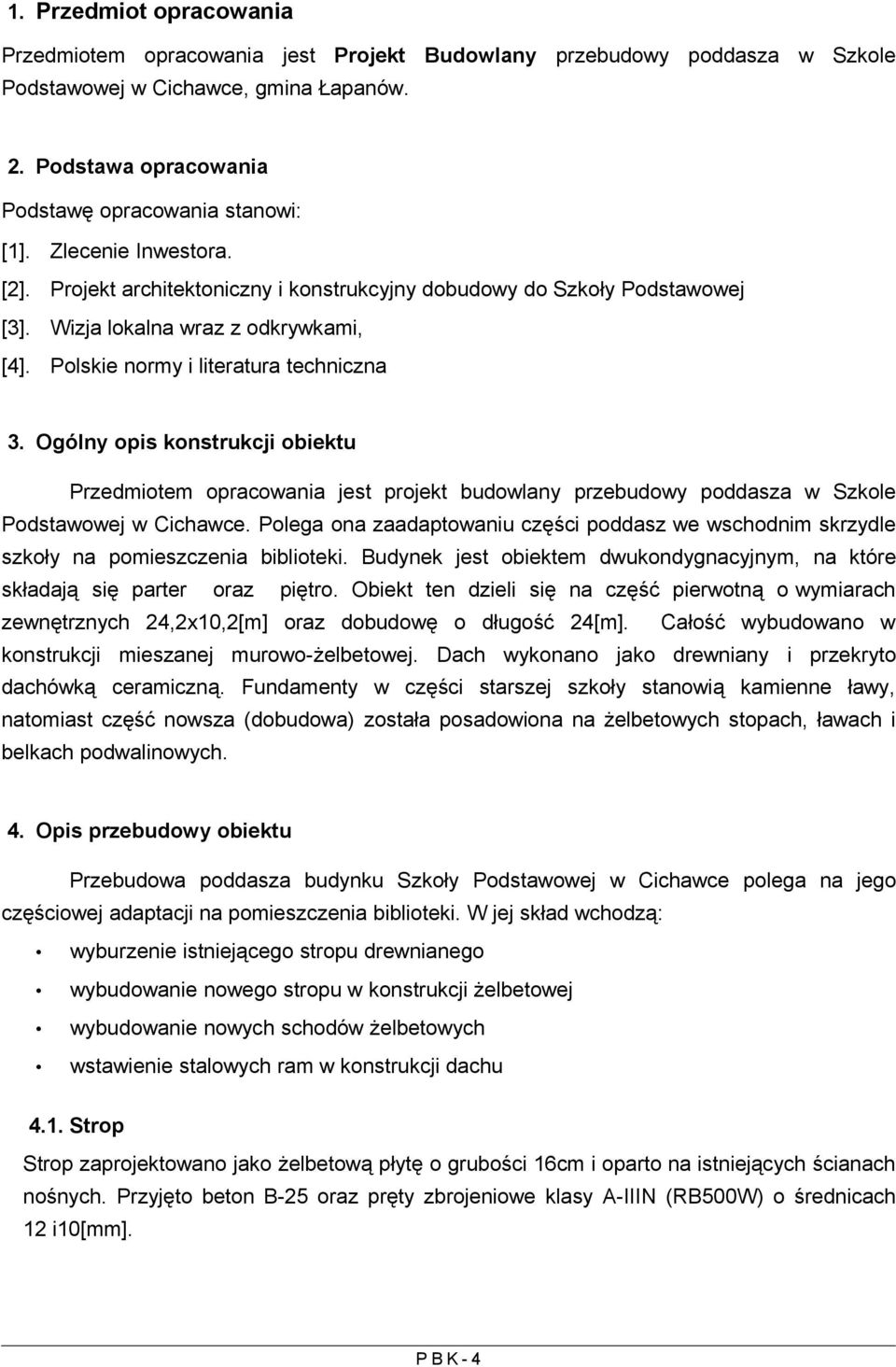

4 1. Przedmiot opracowania Przedmiotem opracowania jest Projekt Budowlany przebudowy poddasza w Szkole Podstawowej w Cichawce, gmina Łapanów. 2. Podstawa opracowania Podstawę opracowania stanowi: [1]. Zlecenie Inwestora. [2]. Projekt architektoniczny i konstrukcyjny dobudowy do Szkoły Podstawowej [3]. Wizja lokalna wraz z odkrywkami, [4]. Polskie normy i literatura techniczna 3. Ogólny opis konstrukcji obiektu Przedmiotem opracowania jest projekt budowlany przebudowy poddasza w Szkole Podstawowej w Cichawce. Polega ona zaadaptowaniu części poddasz we wschodnim skrzydle szkoły na pomieszczenia biblioteki. Budynek jest obiektem dwukondygnacyjnym, na które składają się parter oraz piętro. Obiekt ten dzieli się na część pierwotną o wymiarach zewnętrznych 24,2x10,2[m] oraz dobudowę o długość 24[m]. Całość wybudowano w konstrukcji mieszanej murowo-żelbetowej. Dach wykonano jako drewniany i przekryto dachówką ceramiczną. Fundamenty w części starszej szkoły stanowią kamienne ławy, natomiast część nowsza (dobudowa) została posadowiona na żelbetowych stopach, ławach i belkach podwalinowych. 4. Opis przebudowy obiektu Przebudowa poddasza budynku Szkoły Podstawowej w Cichawce polega na jego częściowej adaptacji na pomieszczenia biblioteki. W jej skład wchodzą: wyburzenie istniejącego stropu drewnianego wybudowanie nowego stropu w konstrukcji żelbetowej wybudowanie nowych schodów żelbetowych wstawienie stalowych ram w konstrukcji dachu 4.1. Strop Strop zaprojektowano jako żelbetową płytę o grubości 16cm i oparto na istniejących ścianach nośnych. Przyjęto beton B-25 oraz pręty zbrojeniowe klasy A-IIIN (RB500W) o średnicach 12 i10[mm]. P B K - 4

Ogólny opis konstrukcji obiektu Przedmiotem opracowania jest projekt budowlany przebudowy poddasza w Szkole Podstawowej w Cichawce.

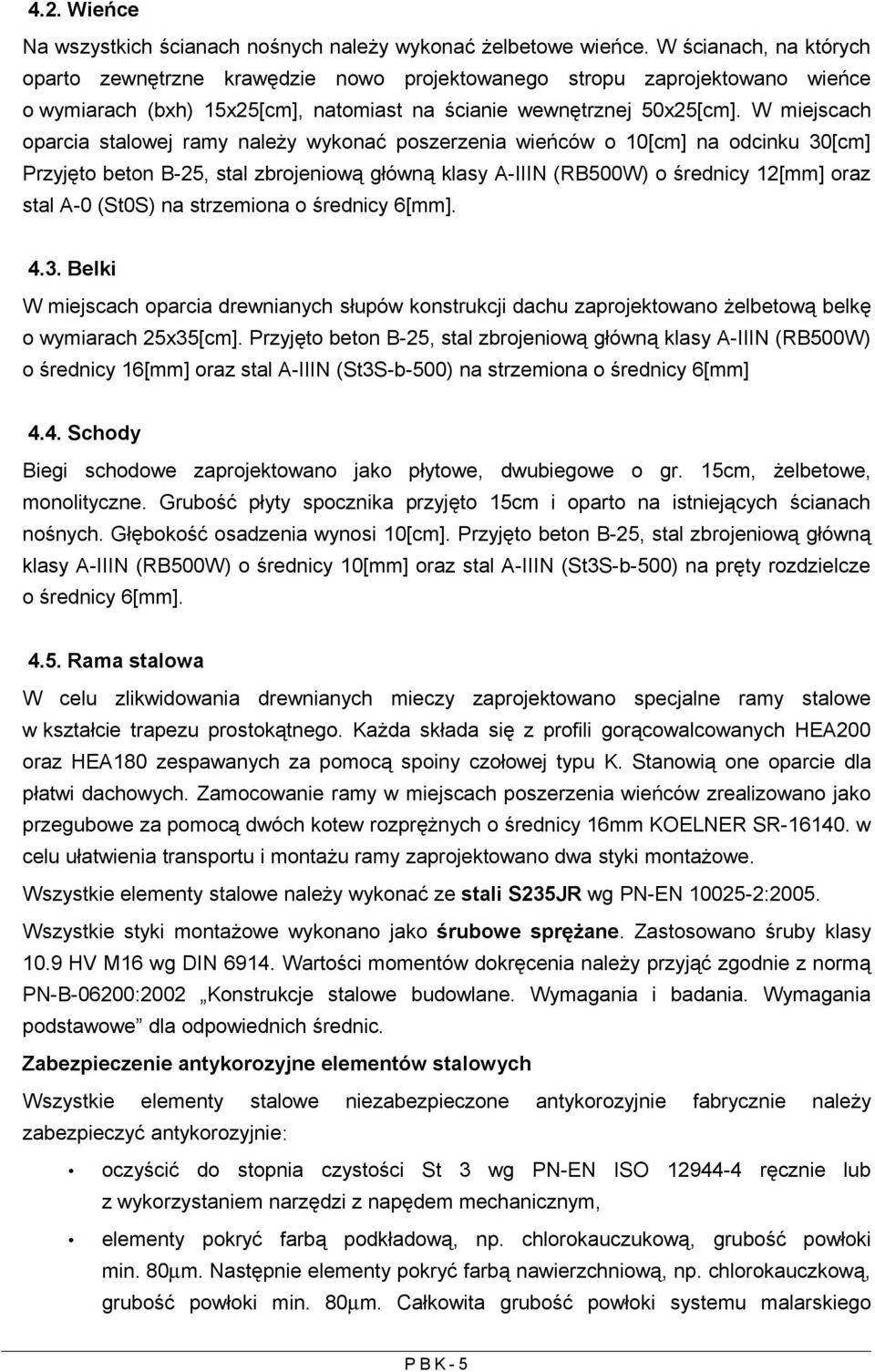

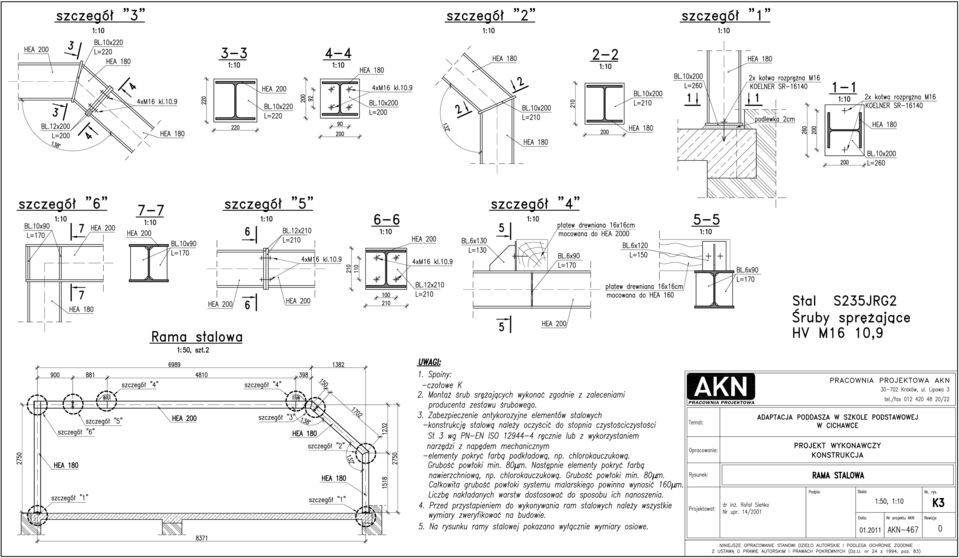

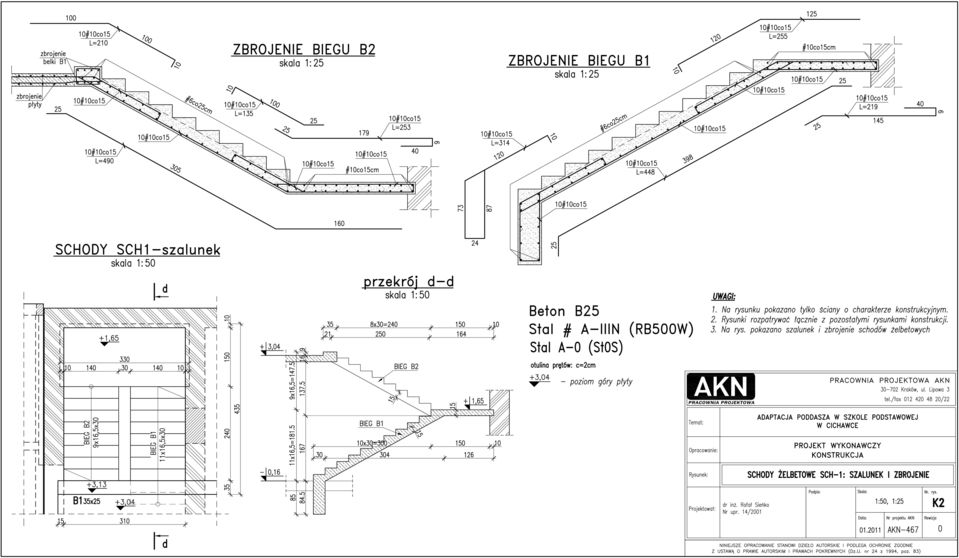

5 4.2. Wieńce Na wszystkich ścianach nośnych należy wykonać żelbetowe wieńce. W ścianach, na których oparto zewnętrzne krawędzie nowo projektowanego stropu zaprojektowano wieńce o wymiarach (bxh) 15x25[cm], natomiast na ścianie wewnętrznej 50x25[cm]. W miejscach oparcia stalowej ramy należy wykonać poszerzenia wieńców o 10[cm] na odcinku 30[cm] Przyjęto beton B-25, stal zbrojeniową główną klasy A-IIIN (RB500W) o średnicy 12[mm] oraz stal A-0 (St0S) na strzemiona o średnicy 6[mm] Belki W miejscach oparcia drewnianych słupów konstrukcji dachu zaprojektowano żelbetową belkę o wymiarach 25x35[cm]. Przyjęto beton B-25, stal zbrojeniową główną klasy A-IIIN (RB500W) o średnicy 16[mm] oraz stal A-IIIN (St3S-b-500) na strzemiona o średnicy 6[mm] 4.4. Schody Biegi schodowe zaprojektowano jako płytowe, dwubiegowe o gr. 15cm, żelbetowe, monolityczne. Grubość płyty spocznika przyjęto 15cm i oparto na istniejących ścianach nośnych. Głębokość osadzenia wynosi 10[cm]. Przyjęto beton B-25, stal zbrojeniową główną klasy A-IIIN (RB500W) o średnicy 10[mm] oraz stal A-IIIN (St3S-b-500) na pręty rozdzielcze o średnicy 6[mm] Rama stalowa W celu zlikwidowania drewnianych mieczy zaprojektowano specjalne ramy stalowe w kształcie trapezu prostokątnego. Każda składa się z profili gorącowalcowanych HEA200 oraz HEA180 zespawanych za pomocą spoiny czołowej typu K. Stanowią one oparcie dla płatwi dachowych. Zamocowanie ramy w miejscach poszerzenia wieńców zrealizowano jako przegubowe za pomocą dwóch kotew rozprężnych o średnicy 16mm KOELNER SR w celu ułatwienia transportu i montażu ramy zaprojektowano dwa styki montażowe. Wszystkie elementy stalowe należy wykonać ze stali S235JR wg PN-EN :2005. Wszystkie styki montażowe wykonano jako śrubowe sprężane. Zastosowano śruby klasy 10.9 HV M16 wg DIN Wartości momentów dokręcenia należy przyjąć zgodnie z normą PN-B-06200:2002 Konstrukcje stalowe budowlane. Wymagania i badania. Wymagania podstawowe dla odpowiednich średnic. Zabezpieczenie antykorozyjne elementów stalowych Wszystkie elementy stalowe niezabezpieczone antykorozyjnie fabrycznie należy zabezpieczyć antykorozyjnie: oczyścić do stopnia czystości St 3 wg PN-EN ISO ręcznie lub z wykorzystaniem narzędzi z napędem mechanicznym, elementy pokryć farbą podkładową, np. chlorokauczukową, grubość powłoki min. 80µm. Następnie elementy pokryć farbą nawierzchniową, np. chlorokauczkową, grubość powłoki min. 80µm. Całkowita grubość powłoki systemu malarskiego P B K - 5

W miejscach oparcia stalowej ramy należy wykonać poszerzenia wieńców o 10[cm] na odcinku 30[cm] Przyjęto beton B-25, stal zbrojeniową główną klasy A-IIIN (RB500W) o średnicy 12[mm] oraz stal A-0

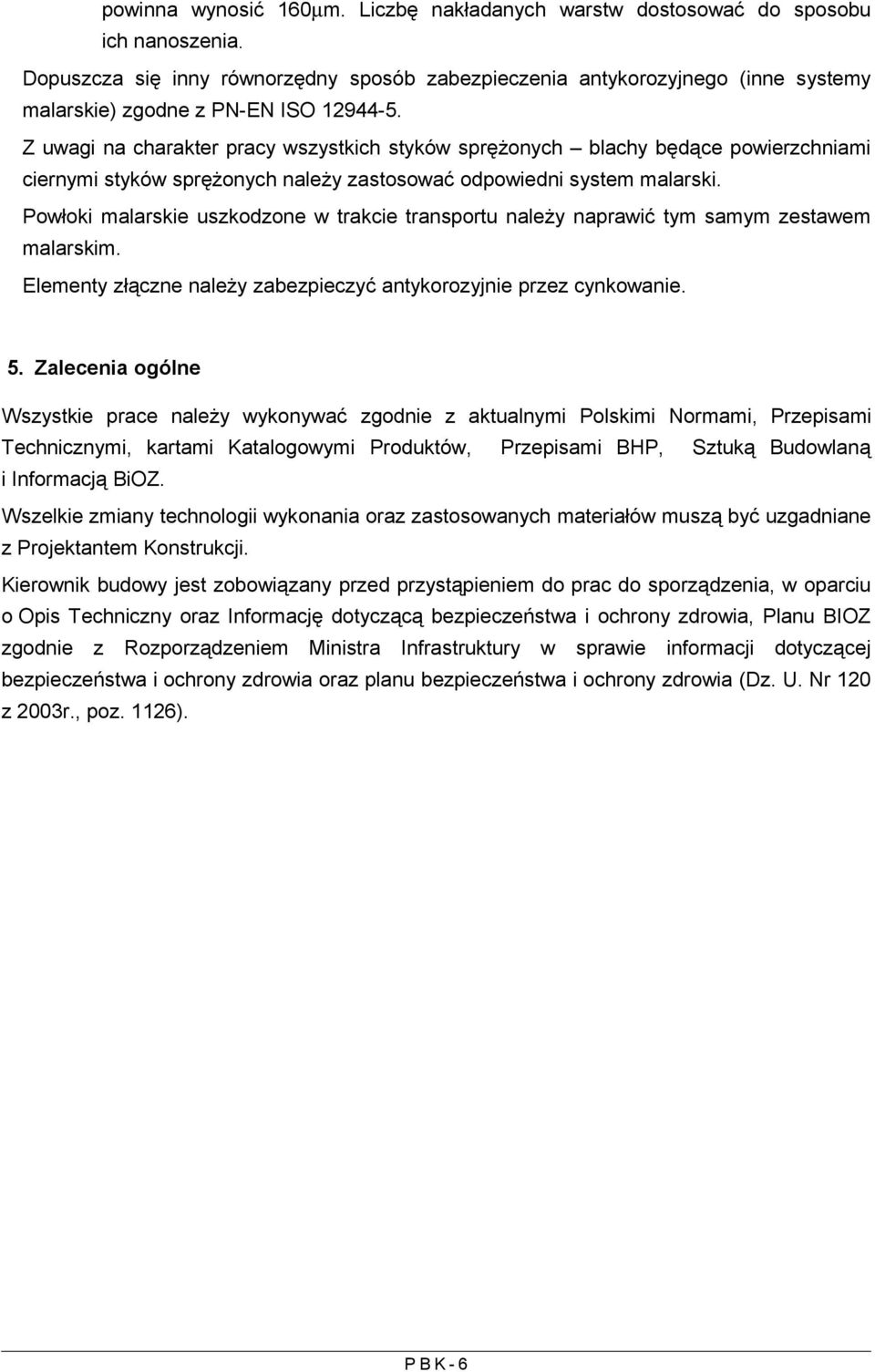

6 powinna wynosić 160µm. Liczbę nakładanych warstw dostosować do sposobu ich nanoszenia. Dopuszcza się inny równorzędny sposób zabezpieczenia antykorozyjnego (inne systemy malarskie) zgodne z PN-EN ISO Z uwagi na charakter pracy wszystkich styków sprężonych blachy będące powierzchniami ciernymi styków sprężonych należy zastosować odpowiedni system malarski. Powłoki malarskie uszkodzone w trakcie transportu należy naprawić tym samym zestawem malarskim. Elementy złączne należy zabezpieczyć antykorozyjnie przez cynkowanie. 5. Zalecenia ogólne Wszystkie prace należy wykonywać zgodnie z aktualnymi Polskimi Normami, Przepisami Technicznymi, kartami Katalogowymi Produktów, Przepisami BHP, Sztuką Budowlaną i Informacją BiOZ. Wszelkie zmiany technologii wykonania oraz zastosowanych materiałów muszą być uzgadniane z Projektantem Konstrukcji. Kierownik budowy jest zobowiązany przed przystąpieniem do prac do sporządzenia, w oparciu o Opis Techniczny oraz Informację dotyczącą bezpieczeństwa i ochrony zdrowia, Planu BIOZ zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 z 2003r., poz. 1126). P B K - 6

Z uwagi na charakter pracy wszystkich styków sprężonych blachy będące powierzchniami ciernymi styków sprężonych należy zastosować odpowiedni system malarski.

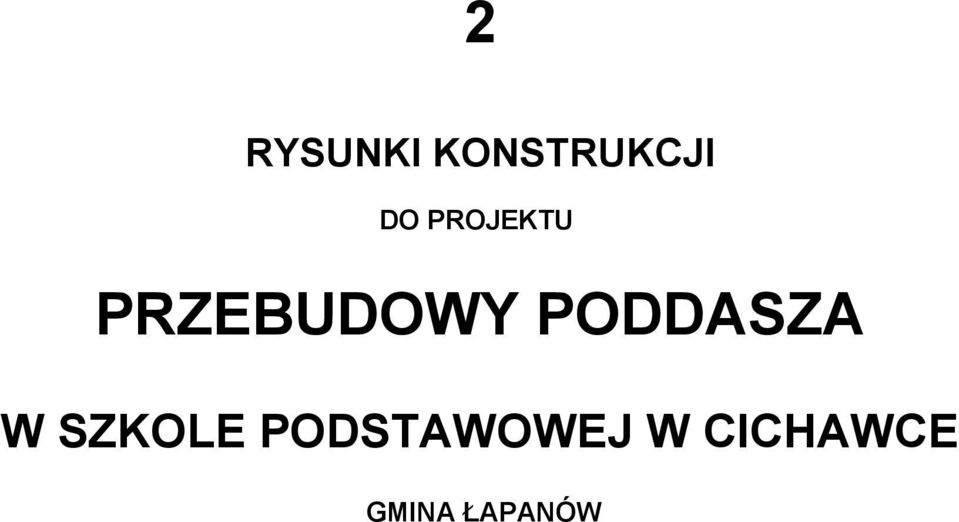

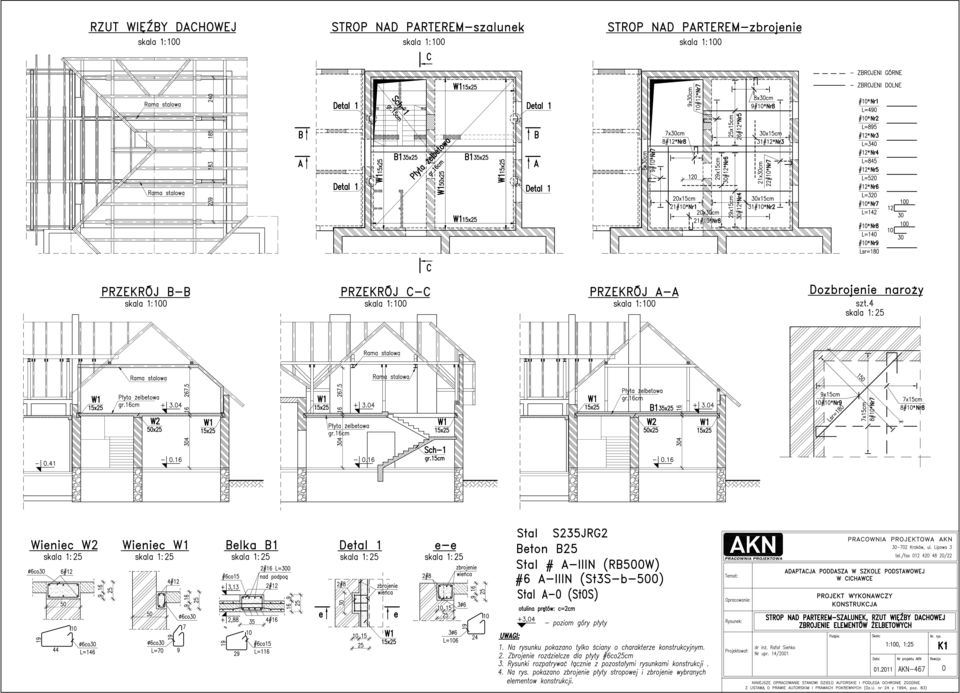

7 2 RYSUNKI KONSTRUKCJI DO PROJEKTU PRZEBUDOWY PODDASZA W SZKOLE PODSTAWOWEJ W CICHAWCE GMINA ŁAPANÓW

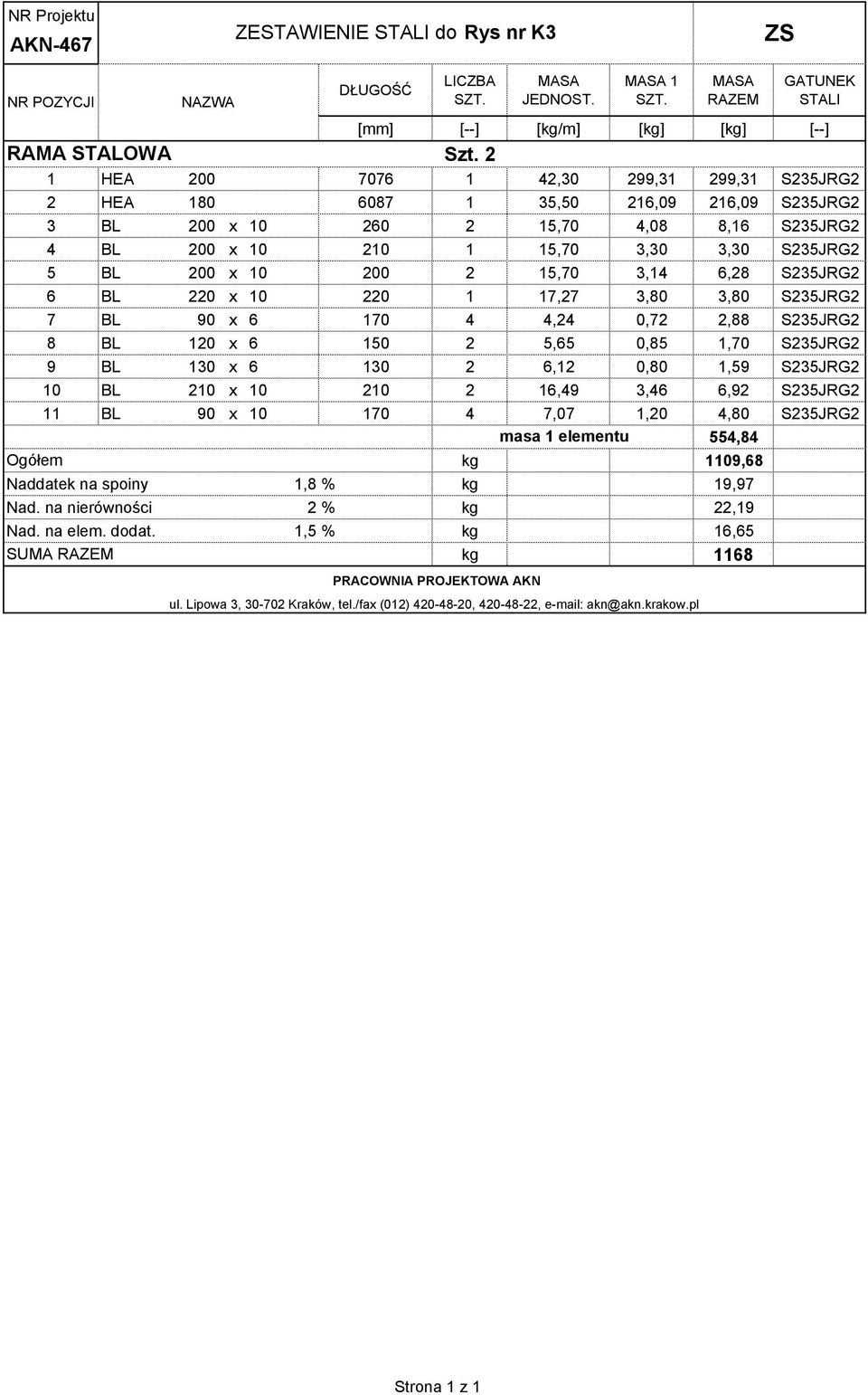

11 NR Projektu AKN-467 ZESTAWIENIE STALI do Rys nr K3 ZS NR POZYCJI NAZWA DŁUGOŚĆ LICZBA SZT. MASA JEDNOST. MASA 1 SZT. MASA RAZEM GATUNEK STALI [mm] [--] [kg/m] [kg] [kg] [--] RAMA STALOWA Szt. 2 1 HEA ,30 299,31 299,31 S235JRG2 2 HEA ,50 216,09 216,09 S235JRG2 3 BL 200 x ,70 4,08 8,16 S235JRG2 4 BL 200 x ,70 3,30 3,30 S235JRG2 5 BL 200 x ,70 3,14 6,28 S235JRG2 6 BL 220 x ,27 3,80 3,80 S235JRG2 7 BL 90 x ,24 0,72 2,88 S235JRG2 8 BL 120 x ,65 0,85 1,70 S235JRG2 9 BL 130 x ,12 0,80 1,59 S235JRG2 10 BL 210 x ,49 3,46 6,92 S235JRG2 11 BL 90 x ,07 1,20 4,80 S235JRG2 masa 1 elementu 554,84 Ogółem kg 1109,68 Naddatek na spoiny 1,8 % kg 19,97 Nad. na nierówności 2 % kg 22,19 Nad. na elem. dodat. 1,5 % kg 16,65 SUMA RAZEM kg 1168 PRACOWNIA PROJEKTOWA AKN ul. Lipowa 3, Kraków, tel./fax (012) , , akn@akn.krakow.pl Strona 1 z 1

200 2 15,70 3,14 6,28 S235JRG2 6 BL 220 x 10 220 1 17,27 3,80 3,80 S235JRG2 7 BL 90 x 6 170 4 4,24 0,72 2,88 S235JRG2 8 BL 120 x 6 150 2 5,65 0,85 1,70 S235JRG2 9 BL 130 x 6 130 2 6,12 0,80 1,59
