1 1 Projektowanie, kosztorysowanie, nadzór budowlany Jarosław Szymczak Oś. Konstytucji 3 Maja 28/40, Jarocin PROJEKT BUDOWLANY Inwestor: Samodzielny Publiczny Zakład Opieki Zdrowotnej Słupca, ul. Traugutta 7 Adres: Budynek główny szpitala Słupca, ul. Traugutta 7 Obiekt: Pomieszczenia RTG BranŜa: Sanitarna Temat: projekt techniczny instalacji wentylacyjnej Projektant: mgr inŝ. Jarosław Szymczak Jarocin, sierpień 2009 r

Zdrowotnej 63-400 Słupca, ul. Traugutta 7 Adres: Budynek główny szpitala 63-400 Słupca, ul.

2 2 ZAWARTOŚĆ OPRACOWANIA I. Opis techniczny. 1. Podstawa opracowania. 2. Dane ogólne budynku. 3. Instalacja wentylacyjna nawiewno-wywiewna. 4. Instalacja normowania temperatury w okresie letnim. Uwagi końcowe. II. Zestawienie pomieszczeń wentylowanych mechanicznie. III. Dobór wentylatorów wywiewnych. IV. Zestawienie kształtek i urządzeń instalacji wentylacyjnej V. Materiały katalogowe VI. Rysunki techniczne: 1. Instalacja wentylacyjna rzut pomieszczeń (rys. nr 1, skala 1:50) 2. Instalacja wentylacyjna przekroje A-A i B-B (rys. nr 2, skala 1:50)

Dobór wentylatorów wywiewnych. IV. Zestawienie kształtek i urządzeń instalacji wentylacyjnej V. Materiały katalogowe VI.

3 3 OPIS TECHNICZNY Do projektu instalacji wentylacyjnej w pomieszczeniach pracowni RTG w budynku głównym szpitala w miejscowości Słupca, ul. Traugutta Podstawa opracowania. - zlecenie inwestora Samodzielny Publiczny Zakład Opieko Zdrowotnej Słupca, ul. Traugutta 7 - dokumentacja konstrukcyjna przebudowy pomieszczeń - obowiązujące normy i przepisy w zakresie projektowania i wykonawstwa instalacji wentylacyjnej w obiektach słuŝby zdrowia. 2. Dane ogólne budynku. Pomieszczenia pracowni RTG znajdują się na parterze budynku trzykondygnacyjnego, podpiwniczonego. Konstrukcja budynku tradycyjna murowana ze stropami kanałowymi. 3. Instalacja wentylacyjna nawiewno-wywiewna Instalacja wentylacyjna nawiewna opis wykonania. Instalację wentylacyjną nawiewną do pomieszczeń pracowni RTG zaprojektowano jako mechaniczną poprzez sieć kanałów i kształtek wentylacyjnych typ A/I produkcji INSTAL Poznań. Nawiew powietrza do poszczególnych pomieszczeń zaprojektowano poprzez kratki wentylacyjne typ KSH-V-P firmy RDJ Klima. Kratki wyposaŝone są w przepustnice regulacyjne przeciwbieŝne. Niezbędna, projektowana ilość powietrza nawiewanego do pomieszczeń w ilości 510,0 m 3 /h dostarczana będzie z istniejącej instalacji wentylacyjnej. Wymagane ciśnienie dyspozycyjne w miejscu włączenia 250 Pa. Kanały wentylacyjne montować pod stropem pomieszczeń za pomocą konstrukcji wsporczej typ A odpowiedniej dla danego przekroju kanału. Nawiew do pomieszczeń WC, przedsionka przy WC oraz kabiny projektuje się pośrednio z pomieszczenia sali RTG poprzez otwory nawiewne w dolnej część drzwi o przekroju minimum 200 cm 2. Całość instalacji zaizolować matami z wełny mineralnej gr 30 mm z warstwą folii aluminiowej Instalacja wentylacyjna wywiewna opis wykonania. Instalację wentylacyjną wywiewną z pomieszczeń pracowni RTG zaprojektowano jako mechaniczną poprzez sieć kanałów i kształtek wentylacyjnych typu A/I produkcji INSTAL Poznań, kanałów i kształtek typ SPIRO firmy KLIMOR Gdynia. Wywiew powietrza z poszczególnych pomieszczeń zaprojektowano poprzez kratki wentylacyjne typ KSH-V-P firmy RDJ Klima. Kratki wyposaŝone są w przepustnice regulacyjne przeciwbieŝne. Kanały wentylacyjne montować pod stropem pomieszczeń za pomocą konstrukcji wsporczej typ A lub Sm odpowiedniej dla danego przekroju kanału typu A lub SPIRO. Do wyciągania powietrza z instalacji zaprojektowano wentylator promieniowy typ KEF/4-200/74-055S z płynną regulacją wydajności za pomocą przetwornicy częstotliwości firmy VENTURE INDUSTRIES. Wentylator zamontować w pomieszczeniu maszynowni zlokalizowanej na dachu budynku. Wentylator zamontować w miejscu istniejącego wentylatora wykonując nową konstrukcję wsporczą. Przy montaŝu wykorzystać istniejące podejścia kanałów wentylacyjnych wyciągowych, pionowych z pomieszczeń pracowni RTG. Do wyciągania powietrza wykorzystany jest istniejący kanał wentylacyjny murowany. Z pomieszczenia WC powietrze wywiewane będzie osobną instalacją kanałowa doprowadzoną do istniejącego kanału wentylacyjnego murowanego. Do wyciągania powietrza zaprojektowano wentylator łazienkowy typ SILENT 300 CHZ Plus z opuŝniaczem czasowym i regulatorem REB-1 NE. Przed przystąpieniem do montaŝu instalacji sprawdzić stan

Traugutta 7 - dokumentacja konstrukcyjna przebudowy pomieszczeń - obowiązujące normy i przepisy w zakresie projektowania i wykonawstwa instalacji wentylacyjnej w obiektach słuŝby zdrowia. 2.

4 4 techniczny kanałów pionowych, murowanych. Całość instalacji zaizolować matami z wełny mineralnej gr 30 mm z warstwą folii aluminiowej. 4. Instalacja normowania temperatury w okresie letnim. W celu usunięcia zysków ciepła w pomieszczeniu sali RTG i utrzymania odpowiedniej temperatury niezbędnej do prawidłowej eksploatacji aparatury rentgenowskiej w pomieszczeniu tym projektuje się zamontowanie klimatyzatora podsufitowego ( jednostka wewnętrzna typ A5CM15E z jednostką zewnętrzną typ A5LC15C) firmy ACSON. Moc chłodnicza 3,8 kw. Lokalizacja klimatyzatora zgodnie z rysunkiem nr 1 opracowania. Jednostkę zewnętrzną umieścić na dachu budynku przy północnej ścianie maszynowni wentylacyjnej. Skropliny z jednostki wewnętrznej odprowadzić do kanalizacji w pomieszczeniu WC. Włączenie wyposaŝyć w syfon kulkowy. Uwagi końcowe : Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru instalacji wentylacyjnych. Przed przystąpieniem do robót montaŝowych instalacji wentylacyjnej sprawdzić długości rzeczywiste montowanych odcinków na ścianach budynku, w przypadku rozbieŝności z wymiarami projektowanymi skorygować je a instalację ponownie przeliczyć. Instalację wentylacyjną po wykonaniu wyregulować oraz sprawdzić jej skuteczność. Opracował :

zamontowanie klimatyzatora podsufitowego ( jednostka wewnętrzna typ A5CM15E z jednostką zewnętrzną typ A5LC15C) firmy ACSON. Moc chłodnicza 3,8 kw.

5 5 ZESTAWIENIE POMIESZCZEŃ WENTYLOWANYCH MECHANICZNIE (NAWIEW I WYWIEW) Nr Przeznaczenie Pow. Kubatura Krot. Ilość powietrza Pom. (m 2 ) (m 3 ) wymian (1/h) nawiew (m 3 ) Wywiew (m 3 ) Sala RTG 32,9 104,0 3,1 320,0 280,0 05 Kabina 1,5 4,7 2,1 pośredni mechaniczny 10,0 10,0 08 Przedsionek 1,8 5,7 5,0 pośredni pośredni 30,0 30,0 07 WC 1,3 4,1 7,3 pośredni mechaniczny 30,0 30,0 02 Pokój opisowy 7,6 24,0 1,7 40,0 40,0 03 Rejestracja 7,3 23,1 2,6 60,0 60,0 04 Sterownia RTG 5,4 17,1 1,8 30,0 30,0 06 Pokój biurowy 6,8 21,5 2,8 60,0 60,0 Razem 510,0 510,0

mechaniczny 10,0 10,0 08 Przedsionek 1,8 5,7 5,0 pośredni pośredni 30,0 30,0 07 WC 1,3 4,1 7,3 pośredni mechaniczny 30,0 30,0 02 Pokój opisowy

6 6 Dobór wentylatorów wywiewnych Lp. Lokalizacja(system went, nr pom.) Typ/dn Napęcie zasilania/pobó r mocy/natęŝeni e 1. Maszynownia nadbudowa na dachu KEF/4-200/74-220V/0,55kW/ budynku (wywiew ogólny z instalacji) 055S/200 mm 2. WC SILENT 300 CHZ Plus z regulator REB- 1 NE/147 mm Wydajn ość ( m 3 /h) p. inst. (Pa) 510,0 300,0 3,9A 230V/20W 30 95,0

Maszynownia nadbudowa na dachu KEF/4-200/74-220V/0,55kW/ budynku (wywiew ogólny z

7 7 ZESTAWIENIE KSZTAŁTEK I URZĄDZEŃ INSTALACJA WENTYLACYJNA 1. Wywiew Lp. Nazwa elementu Wymiar [mm] Oznaczenie na rys. Ilość [szt] Producent 1. Kanał wentylacyjny typ A/I 200x160, l = 120 W1 1 INSTAL Poznań 2. j.w. l = 80 W3 1 j.w. 3. j.w. l= 110 W5 1 j.w. 4. j.w. l= 6850 W7 1 j.w. 5. j.w. l = 270 W9 1 j.w. 6. j.w. l = 1120 W11 3 j.w. 7. j.w. 160x160, l = 680 W14 1 j.w. 8. j.w. l= 360 W16 1 j.w. 9. j.w. l = 660 W18 1 j.w. 10. j.w. l = 1020 W19 1 j.w. 11. j.w. l = 950 W20 1 j.w. 12. Kanał wentylacyjny typ A/I z końcówką zaokrągloną, r = 160 mm, z wyjściem do kratki 160x160/250/80x130/70 W21 1 Wykonanie warsztatowe 13. Trójnik wentylacyjny typ A/I 200x160/260/160x160 W2 1 INSTAL Poznań / j.w. 200x160/260/80x130/70 W6 1 j.w. 15. j.w. 160x160/230/80x130/70 W15 3 j.w. 16. Czwórnik wentylacyjny typ A/I 200x160/330/130x230 W10 2 j.w. /710/80x130/ j.w. 200x160/330/130x230 W12 1 j.w. /170/80x130/ j.w. bez przelotu 200x160/280/130x230 W13 1 j.w. /170/80x130/ Odsadzka wentylacyjna typ A/I 200x160/360/190 W4 2 j.w. 20. Kolano wentylacyjne typ A/I 200x160/100/90 o W8 1 j.w. 21. Kanał wentylacyjny SPIRO typ dn 160 W22 1 KLIMOR Gdynia RD l = j.w. l = 140 W24 1 j.w. 23. j.w. l = 6890 W25 1 j.w. 24. j.w. l = 310 W27 1 j.w. 25. Kolano SPIRO typ BSG 90 dn 160 W26 1 j.w. 26. Kolano SPIRO typ BSG 45 dn 160 W23 2 j.w. 27. Kratki wentylacyjne wywiewne 75x125-9 RDJ Klima Typ KSH-V-P 28. j.w. 125x225-4 j.w. Uwagi

w. 8. j.w. l= 360 W16 1 j.w. 9. j.w. l = 660 W18 1 j.w. 10. j.w. l = 1020 W19 1 j.w. 11. j.w. l = 950 W20 1 j.w. 12.

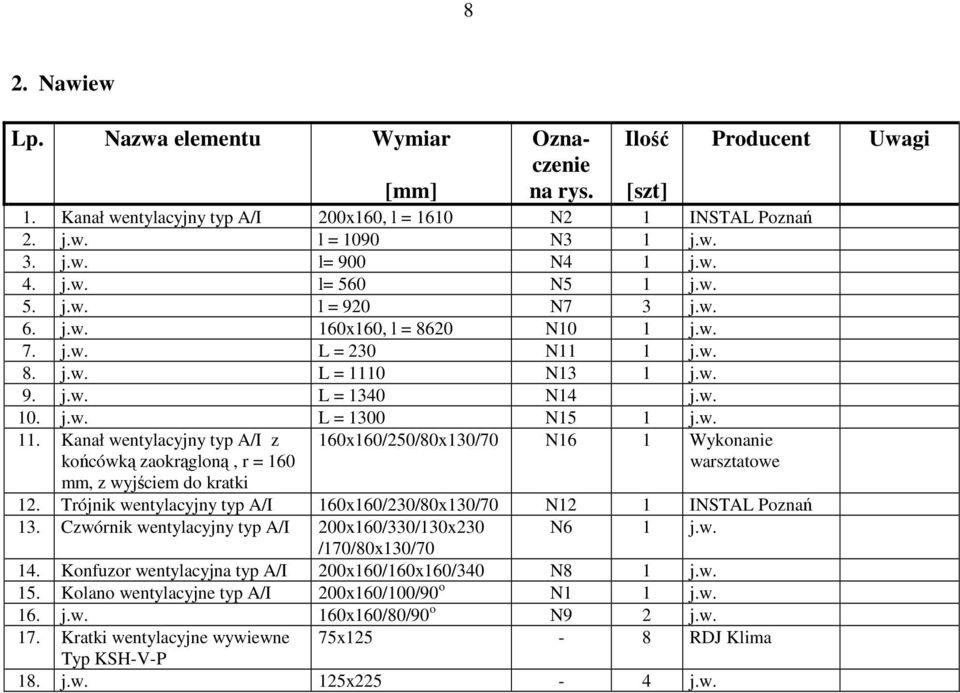

8 8 2. Nawiew Lp. Nazwa elementu Wymiar [mm] Oznaczenie na rys. Ilość [szt] Producent 1. Kanał wentylacyjny typ A/I 200x160, l = 1610 N2 1 INSTAL Poznań 2. j.w. l = 1090 N3 1 j.w. 3. j.w. l= 900 N4 1 j.w. 4. j.w. l= 560 N5 1 j.w. 5. j.w. l = 920 N7 3 j.w. 6. j.w. 160x160, l = 8620 N10 1 j.w. 7. j.w. L = 230 N11 1 j.w. 8. j.w. L = 1110 N13 1 j.w. 9. j.w. L = 1340 N14 j.w. 10. j.w. L = 1300 N15 1 j.w. 11. Kanał wentylacyjny typ A/I z końcówką zaokrągloną, r = 160 mm, z wyjściem do kratki 160x160/250/80x130/70 N16 1 Wykonanie warsztatowe 12. Trójnik wentylacyjny typ A/I 160x160/230/80x130/70 N12 1 INSTAL Poznań 13. Czwórnik wentylacyjny typ A/I 200x160/330/130x230 N6 1 j.w. /170/80x130/ Konfuzor wentylacyjna typ A/I 200x160/160x160/340 N8 1 j.w. 15. Kolano wentylacyjne typ A/I 200x160/100/90 o N1 1 j.w. 16. j.w. 160x160/80/90 o N9 2 j.w. 17. Kratki wentylacyjne wywiewne 75x125-8 RDJ Klima Typ KSH-V-P 18. j.w. 125x225-4 j.w. Uwagi

0 N13 1 j.w. 9. j.w. L = 1340 N14 j.w. 10. j.w. L = 1300 N15 1 j.w. 11.

9 9 MATERIAŁY KATALOGOWE
