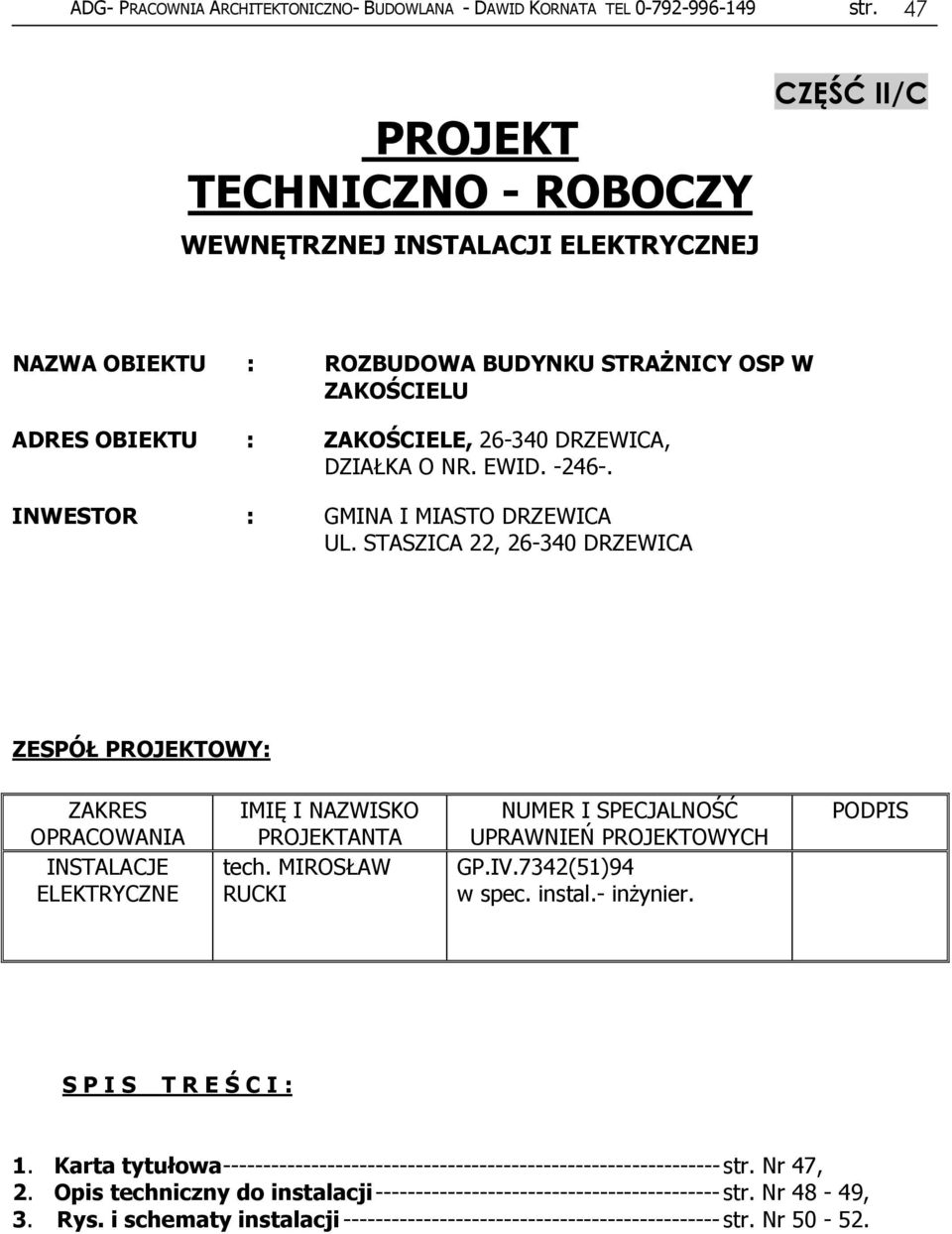

1 ADG- PRACOWNIA ARCHITEKTONICZNO- BUDOWLANA - DAWID KORNATA TEL str. 47 PROJEKT TECHNICZNO - ROBOCZY WEWNĘTRZNEJ INSTALACJI ELEKTRYCZNEJ CZĘŚĆ II/C NAZWA OBIEKTU : ROZBUDOWA BUDYNKU STRAŻNICY OSP W ZAKOŚCIELU ADRES OBIEKTU : ZAKOŚCIELE, DRZEWICA, DZIAŁKA O NR. EWID INWESTOR : GMINA I MIASTO DRZEWICA UL. STASZICA 22, DRZEWICA ZESPÓŁ PROJEKTOWY: ZAKRES OPRACOWANIA INSTALACJE ELEKTRYCZNE IMIĘ I NAZWISKO PROJEKTANTA tech. MIROSŁAW RUCKI NUMER I SPECJALNOŚĆ UPRAWNIEŃ PROJEKTOWYCH GP.IV.7342(51)94 w spec. instal.- inżynier. PODPIS S P I S T R E Ś C I : 1. Karta tytułowa str. Nr 47, 2. Opis techniczny do instalacji str. Nr 48-49, 3. Rys. i schematy instalacji str. Nr

EWID. -246-. INWESTOR : GMINA I MIASTO DRZEWICA UL. STASZICA 22, 26-340 DRZEWICA ZESPÓŁ PROJEKTOWY: ZAKRES OPRACOWANIA INSTALACJE ELEKTRYCZNE IMIĘ I NAZWISKO PROJEKTANTA tech.

2 ADG- PRACOWNIA ARCHITEKTONICZNO- BUDOWLANA - DAWID KORNATA TEL str. 48 OPIS TECHNICZNY do wewnętrznej instalacji elektrycznej 1. PODSTAWA I ZAKRES OPRACOWANIA. Dokumentacje opracowano w oparciu o obowiązujące normy, przepisy i zarządzenia. Dobór zabezpieczeń i przewodów podano na schemacie instalacji elektrycznych. PRZYŁĄCZENIE DO SIECI ENERGETYCZNEJ NIE JEST OBJĘTE NINIEJSZĄ DOKUMENTACJĄ Zakres opracowania: - plan wewnętrznej instalacji oświetlenia, - plan wewnętrznej instalacji gniazd jednofazowych i siłowych, - schemat zasilania, 2. OPIS TECHNICZNY. 2.1 Zasilanie i pomiar energii elektrycznej: Zasilanie budynku w energię elektryczną będzie się odbywało z istniejącej napowietrznej linii nn poprzez rozbudowanie rozdzielni R1. W tablicy elektrycznej budynku zaprojektowano wyłącznik ochronny różnicowo- prądowy 4-bieg.40 A delta I 0,03A o działaniu bezpośrednim z członem przeciążeniowym. 2.2 Instalacja oświetleniowa: Instalację wykonać przewodami YDY ŻO -750Y lub kabelkowymi prowadzonymi pod tynkiem lub w rurkach i listwach n/t i p/t o przekroju żył 1,5mm 2. W przypadku prowadzenia instalacji na podłożu palnym, należy umieścić ją w listwie PCV naściennej. Zaprojektowano osprzęt górny i łączniki w wykonaniu szczelnym. w projekcie przewidziano jedynie wypusty, o typie opraw zdecyduje użytkownik z uwzględnieniem odpowiedniego stopnia ochrony /IP/55 w pomieszczeniach wilgotnych i technicznych. Do wszystkich opraw oświetleniowych doprowadzić instalacje 3 i 4 żyłową, z żyłą ochrony PE barwy żółto-zielonej i N niebieskiej w całej instalacji. Łączniki instalować na wysokości 1,4m od podłogi. Przewidziano również instalację zasilającą wentylatory w sanitariatach. Sterowanie pracą wentylatorów odbywać się będzie przez włącznik oświetlenia w tych pomieszczeniach lub z własnego wyłącznika. 2.3 Instalacja gniazd wtyczkowych: Instalację gniazd wtyczkowych wykonać przewodami YDYp.ż.o 3x2,5mm 2 pod tynkiem. Zaciski ochronne gniazd połączyć przewodami ochronnymi PE. Gniazda wtyczkowe montować na wys. 40cm od posadzki i 1,2-1,4 w łazience, pom. socjalnym od podłogi. W pomieszczeniach wilgotnych stosować osprzęt hermetyczny. 2.4 Połączenie wyrównawcze główne i lokalne: Zaprojektowano szynę wyrównawczą główną do której należy podłączyć wszystkie metalowe ciągi instalacyjne (woda, gaz, co), wszystkie uziemienia naturalne i sztuczne (fundamentowe) metalowe konstrukcje i zbrojenia budynku. Połączenie wyrównawcze lokalne( miejscowe) zaprojektowano w łazience przewodem DY 2,5mm Ochrona od porażeń prądem elektrycznym: Zaprojektowana instalacja od porażeń jest przystosowana do samoczynnego wyłączenia zasilania w układzie sieci TN-S, TN-C lub TT. W instalacji odbiorczej wewnętrznej jako dodatkowy środek ochrony od porażeń zastosować wyłączniki różnicowo-prądowe. Ochronę

PRZYŁĄCZENIE DO SIECI ENERGETYCZNEJ NIE JEST OBJĘTE NINIEJSZĄ DOKUMENTACJĄ Zakres opracowania: - plan wewnętrznej instalacji oświetlenia, - plan wewnętrznej instalacji gniazd jednofazowych i

3 ADG- PRACOWNIA ARCHITEKTONICZNO- BUDOWLANA - DAWID KORNATA TEL str. 49 wykonać zgodnie z normą PE.JEC Jako system ochrony dodatkowej od porażeń prądem elektrycznym w instalacjach odbiorczych (wewnętrznych) należy stosować szybkie wyłączenie( odbiorniki zasilane są poprzez wyłączniki różnicowo- prądowe oraz wyłączniki S. 2.6 Ochrona od przepięć atmosferycznych i łączeniowych: W tablicy energetycznej budynku zaprojektowano II stopień ochrony od przepięć atmosferycznych i łączeniowych realizowany ochronnikami o poziomie ochrony I do 1,5kV, amplitudzie prądu udarowego 10 do ka, zamontowane na szynie zatrzaskowej (montażowej). 2.7 Instalacja piorunochronna: Jako uziemienie należy wykorzystać uzbrojony fundament ścian zewnętrznych poprzez wspawanie płaskownika Fe/Zn 25x4, miejsce spawów zabezpieczyć przed korozją. Zwody poziome. Jako zwód poziomy należy wykorzystać blaszane pokrycie dachu. Blacha grubości>0,5mm. Zwody pionowe wykonać z drutu Fe/Zn ø8 w odległości minimum 2 cm od ściany, łączyć do rynny i dachu, wykonać jako zwód naciągowy. Złącza kontrolne umieścić na wysokości 1m. Na kominach wykonać zwody poziome otokowe z drutu Fe/Zn ø6. 3. UWAGI KOŃCOWE: Wszystkie prace montażowe, próby i odbiory wykonać zgodnie z Technicznymi Warunkami Wykonawstwa i Odbioru Robót Budowlano Montażowych cz. V. Instalacje elektryczne. Roboty elektryczne może wykonać osoba posiadająca odpowiednie uprawnienia budowlane i kwalifikacje SEP. W czasie wykonywania instalacji należy zwrócić uwagę na symetryczny podział obwodów. Kolor izolacji przewodu neutralnego N jako niebieski i przewodu ochronnego PE jako żółtozielony należy zachować w całej instalacji. Całość prac instalacyjnych elektrycznych należy wykonać zgodnie z normami, właściwymi przepisami branżowymi oraz przepisami BHP w koordynacji z innymi branżami. Po zakończeniu prac wykonać pomiary rezystancji izolacji instalacji, rezystancji uziemień oraz skuteczności ochrony od porażeń sporządzając odpowiednie protokoły. Wszystkie użyte materiały i urządzenia powinny odpowiadać Polskim Normom i posiadać odpowiednie atesty. Dokumentację powykonawczą przekazać użytkownikowi. Projektant:
