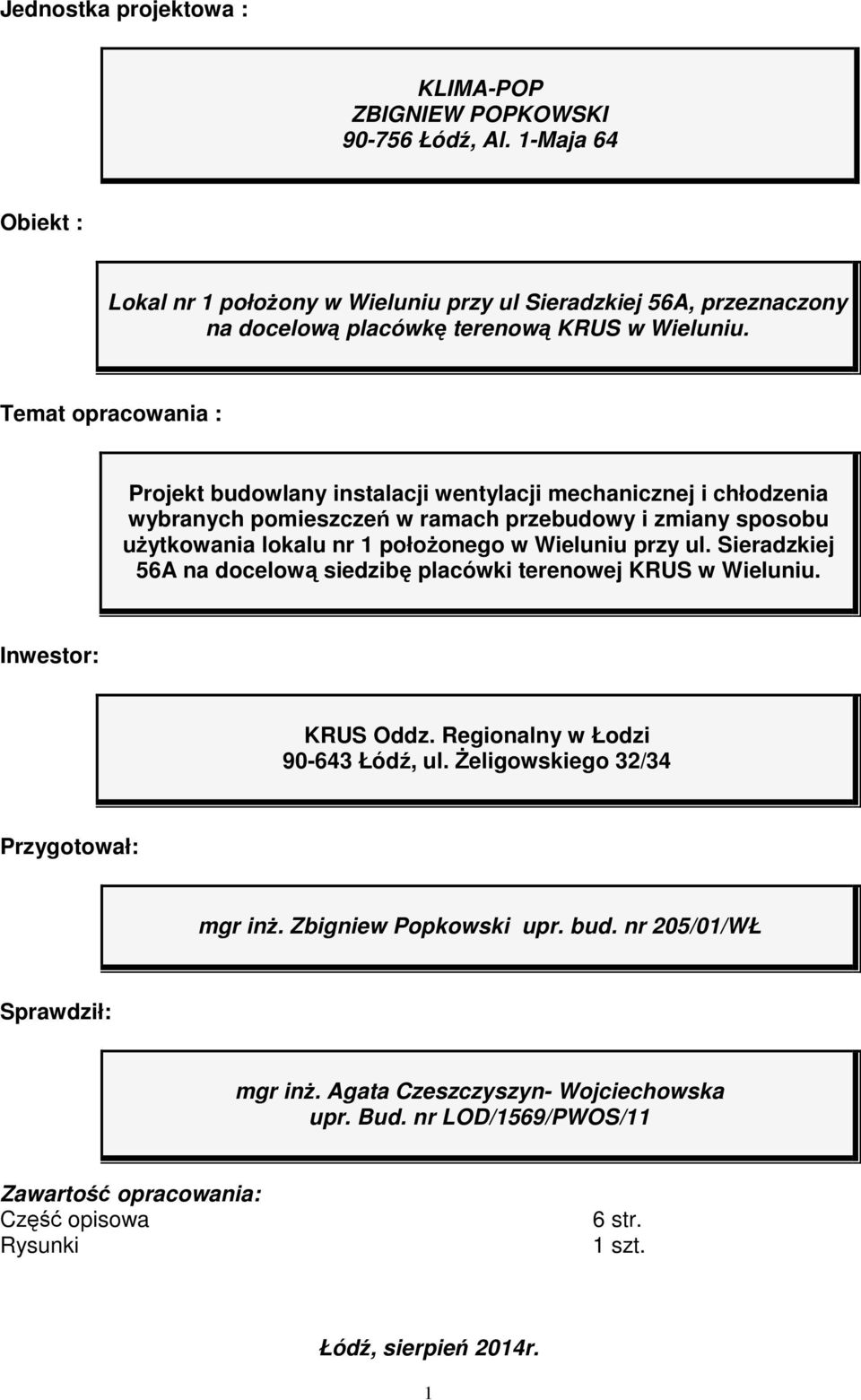

1 Jednostka projektowa : KLIMA-POP ZBIGNIEW POPKOWSKI Łódź, Al. 1-Maja 64 Obiekt : Lokal nr 1 połoŝony w Wieluniu przy ul Sieradzkiej 56A, przeznaczony na docelową placówkę terenową KRUS w Wieluniu. Temat opracowania : Projekt budowlany instalacji wentylacji mechanicznej i chłodzenia wybranych pomieszczeń w ramach przebudowy i zmiany sposobu uŝytkowania lokalu nr 1 połoŝonego w Wieluniu przy ul. Sieradzkiej 56A na docelową siedzibę placówki terenowej KRUS w Wieluniu. Inwestor: KRUS Oddz. Regionalny w Łodzi Łódź, ul. śeligowskiego 32/34 Przygotował: mgr inŝ. Zbigniew Popkowski upr. bud. nr 205/01/WŁ Sprawdził: mgr inŝ. Agata Czeszczyszyn- Wojciechowska upr. Bud. nr LOD/1569/PWOS/11 Zawartość opracowania: Część opisowa Rysunki 6 str. 1 szt. Łódź, sierpień 2014r. 1

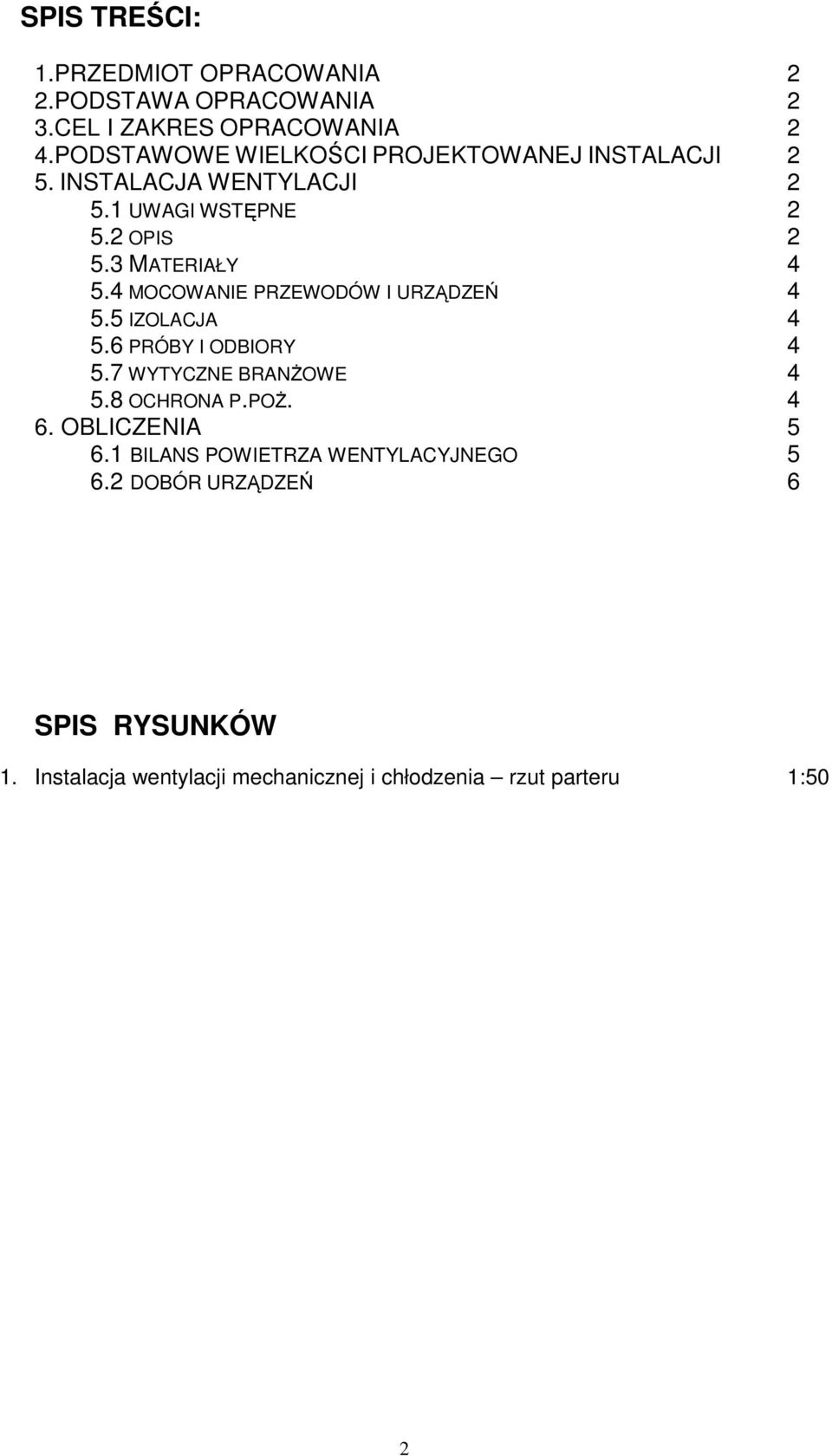

2 SPIS TREŚCI: 1.PRZEDMIOT OPRACOWANIA 2 2.PODSTAWA OPRACOWANIA 2 3.CEL I ZAKRES OPRACOWANIA 2 4.PODSTAWOWE WIELKOŚCI PROJEKTOWANEJ INSTALACJI 2 5. INSTALACJA WENTYLACJI UWAGI WSTĘPNE OPIS MATERIAŁY MOCOWANIE PRZEWODÓW I URZĄDZEŃ IZOLACJA PRÓBY I ODBIORY WYTYCZNE BRANśOWE OCHRONA P.POś OBLICZENIA BILANS POWIETRZA WENTYLACYJNEGO DOBÓR URZĄDZEŃ 6 SPIS RYSUNKÓW 1. Instalacja wentylacji mechanicznej i chłodzenia rzut parteru 1:50 2

3 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany instalacji wentylacji mechanicznej i chłodzenia wybranych pomieszczeń w ramach przebudowy i zmiany sposobu uŝytkowania lokalu nr 1 połoŝonego w Wieluniu przy ul. Sieradzkiej 56A na docelową siedzibę placówki terenowej KRUS w Wieluniu. 2. PODSTAWA OPRACOWANIA Podstawą opracowania niniejszej dokumentacji są: -zlecenie Inwestora -rzuty pomieszczenia dostarczone przez Inwestora -obowiązujące normy i przepisy 3. CEL I ZAKRES OPRACOWANIA Celem opracowania jest wykonanie projektu budowlanego instalacji wentylacji mechanicznej i chłodzenia wybranych pomieszczeń w ramach przebudowy i zmiany sposobu uŝytkowania lokalu nr 1 połoŝonego w Wieluniu przy ul. Sieradzkiej 56A na docelową siedzibę placówki terenowej KRUS w Wieluniu. 4. PODSTAWOWE WIELKOŚCI PROJEKTOWANEJ INSTALACJI Ilość powietrza wentylacyjnego nawiew 500 m 3 /h Ilość powietrza wentylacyjnego wywiew 200 m 3 /h Ilość powietrza wentylacyjnego wywiew WC 300 m 3 /h 5. OPIS PROJEKTOWANEJ INSTALACJI WENTYLACYJNEJ 5.1 Uwagi wstępne Pomieszczenia docelowej placówki terenowej KRUS w Wieluniu znajdują się na parterze w 4 kondygnacyjnym budynku uŝyteczności publicznej. Podział pomieszczeń w stosunku do stanu pierwotnego ulegnie zmianie. Wentylację mechaniczną projektuje się w wybranych pomieszczeniach: poczekalni, sali obsługi, pomieszczeniu technicznym, pomieszczeniu serwera, zapleczu Sali, pomieszczeniu porządkowym, oraz w toaletach. W pozostałych pomieszczeniach zostanie zaprojektowana wentylacja grawitacyjna (poza zakresem opracowania branŝa architektury). Pomieszczenia będą posiadały sufit podwieszany. 5.2 Opis INSTALACJA WENTYLACJI MECHANICZNEJ Układ nawiewny N1 obsługujący pomieszczenia poczekalni, sali obsługi, oraz zaplecza sali, zaprojektowano jako ciąg okrągłych kanałów z blachy ocynkowanej, rozmieszczonych nad sufitem podwieszanym. Nawiew do pomieszczeń odbywać się będzie przy pomocy okrągłych anemostatów nawiewnych umieszczonych w suficie podwieszanym. Do obróbki powietrza przewidziano układ wentylacyjny składający się z wentylatora nawiewnego K200L, filtra powietrza EU3 PFR w kasecie filtracyjnej FGR200 oraz nagrzewnicy elektrycznej CBM 315-9kW. Instalacja wentylacyjna 3

4 dostarcza 100 % świeŝego powietrza. Czerpnia instalacji nawiewnej zamontowana jest na ścianie budynku ponad 2,0 m nad powierzchnią gruntu we wskazanym na rysunku miejscu. Układ wywiewny W1 obsługujący pomieszczenia techniczne, serwera oraz zaplecza sali zaprojektowano jako ciąg okrągłych kanałów z blachy ocynkowanej, rozmieszczonych nad sufitem podwieszanym. Wywiew z pomieszczeń odbywać się będzie przy pomocy okrągłych anemostatów wywiewnych umieszczonych w suficie podwieszanym. Układ wywiewny obsługuje wentylator kanałowy K-100XL wraz z regulatorem REE 1. Wyrzutnia instalacji wywiewnej zamontowana jest na ścianie budynku we wskazanym na rysunku miejscu. Wyrzutnie zamontować w odległości 3 m od najbliŝszego otwieralnego okna i 1,5 m od czerpni. Układ wywiewny W2 obsługujący pomieszczenie porządkowe, wc męskie i wc damskie zaprojektowano jako ciąg okrągłych kanałów z blachy ocynkowanej, rozmieszczonych nad sufitem podwieszanym. Wywiew z pomieszczeń odbywać się będzie przy pomocy okrągłych anemostatów wywiewnych umieszczonych w suficie podwieszanym. Układ wywiewny obsługuje wentylator kanałowy K-160M wraz z regulatorem REE 1. Instalację podłączono do kanału wentylacji grawitacyjnej. Wyrzut powietrza ponad dach budynku. Układ wywiewny W3 obsługujący wc męskie i wc damskie zaprojektowano jako ciąg okrągłych kanałów z blachy ocynkowanej, rozmieszczonych nad sufitem podwieszanym. Wywiew z pomieszczeń odbywać się będzie przy pomocy okrągłych anemostatów wywiewnych umieszczonych w suficie podwieszanym. Układ wywiewny obsługuje wentylator kanałowy K-160M wraz z regulatorem REE 1. Instalację podłączono do kanału wentylacji grawitacyjnej. Wyrzut powietrza ponad dach budynku. Uwaga: Wentylacja wywiewna ma działać w sposób ciągły. KLIMATYZACJA W pomieszczeniach: serwerowni oraz sali obsługi projektuje się chłodzenie pomieszczeń za pomocą systemu typu Multi-split jednej jednostki zewnętrznej i dwóch wewnętrznych (ściennych) do kaŝdego pomieszczenia. W pomieszczeniu serwerowi przewiduje się montaŝ dwóch niezaleŝnych klimatyzatorów chłodzących, FAQF71F podłączonego do agregatu zewnętrznego RZQG71L7V1 oraz klimatyzator FTXS71G podłączony do jednostki zewnętrznej 5MXS90E typu Multi-split. Wszystkie jednostki zewnętrzne będą umieszczone na zewnętrz budynku urządzenia naleŝy zabezpieczyć przed dostępem osób trzecich oraz śniegiem. Od urządzeń wewnętrznych naleŝy odprowadzić skropliny do najbliŝszej instalacji kanalizacyjnej ze spadkiem min 2 %. Instalację odprowadzenia skroplin naleŝy zasyfonować. Klimatyzatory naleŝy wyposaŝyć w interfejsy RTD-10 i RTD-NET firmy Daikin. Klimatyzatory maja załączać się co 12 godzin naprzemiennie oraz w przypadku gwałtownego wzrostu temperatury w pomieszczeniu, mają pracować jednocześnie. Na sali obsługi projektuje się klimatyzator ścienny FTXS35K podłączony do agregatu zewnętrznego 5MXS90E typu Multi-split, druga jednostka wewnętrzna FTXS71G układu Multi-split znajduje się w pomieszczeniu serwerowni. Wszystkie jednostki zewnętrzne będą umieszczone na zewnętrz budynku urządzenia naleŝy zabezpieczyć przed dostępem osób trzecich oraz śniegiem. Od urządzeń wewnętrznych naleŝy odprowadzić skropliny do najbliŝszej instalacji kanalizacyjnej ze spadkiem min 2 %. Instalację odprowadzenia skroplin naleŝy zasyfonować. 4

5 5.3 Materiały Instalacja wentylacji została zaprojektowana z przewodów wentylacyjnych typu Spiro z blachy stalowej ocynkowanej. Podejścia do anemostatów i puszek rozpręŝnych wykonać z elastycznych przewodów wentylacyjnych typu ALUFLEX Instalację chłodniczą wykonać z rur miedzianych przeznaczonych dla chłodnictwa. Instalację odprowadzenia skroplin wykonać z rur z tworzywa sztucznego łączonych metodą klejenia. 5.4 Mocowanie przewodów i urządzeń Projektowane przewody i urządzenia mocować do stropu przy uŝyciu typowych elementów złoŝonych z kształtowników, prętów gwintowanych oraz kołków rozporowych. 5.5 Izolacja Instalację wentylacji mechanicznej od czerpni do centrali wentylacyjnej naleŝy izolować wełną mineralną na folii aluminiowej typu Lamela Mat gr. 40 mm. Rurociągi chłodnicze izolować na całej długości pianką poliuretanową gr. min 9,0 mm. 5.6 Próby i odbiory Odbiór instalacji po wykonaniu winien odbyć się zgodnie z zasadami podanymi w Warunkach technicznych wykonania i odbioru instalacji wentylacyjnych wyd. COBRTI Instal zeszyt 5. Do odbioru Wykonawca robót jest zobowiązany przedstawić karty gwarancyjne urządzeń oraz świadectwa kwalifikacyjne /atesty/ uŝytych materiałów oraz zainstalowanych urządzeń. 5.7 Wytyczne branŝowe. BranŜa architektury: Wykonać otwory wyrównawcze w drzwiach pomieszczenia toalet, technicznego, serwerowni i porządkowego. Powierzchni czynna otworów wskazana na rysunku. Wykonać konstrukcje pod agregaty oraz zabezpieczenia przed śniegiem i dostępem osób trzecich. BranŜa elektryczna: Zasilić urządzenia według zestawienia: Oznaczenie Układu pom. Typ urządzenia Zapotrzebowanie moc/zasilanie/prąd N1 Nagrzewnica CBM315-9,0 9,0 kw/400v N1 Wentylator K200L 0,2kW/400V, W1 Wentylator K100XL 0,06kW/230V W2 Wentylator K160M 0,06kW/230V W3 Wentylator K160M 0,06kW/230V K1 FAQ71 + RZQ71 2,1kW/230V K2 FTXS35K/FTXS71G 0,9kW/2,55kW/(230V) K3 5MXS90E 1,9/230V/20A UWAGA: Zasilanie klimatyzatorów do jednostek zewnętrznych. 5.8 Ochrona p.poŝ. 5

6 Przewody wentylacyjne przyjęte w projekcie są niepalne, izolacja termiczna NRO. Znaki bezpieczeństwa i ewakuacyjne zgodnie z PN-92/N-01256/01; /02. Postanowienia dotyczące sprzętu i znaków naleŝą do obowiązków UŜytkownika. W pomieszczeniu nie wydzielają się czynniki niebezpieczne pod względem poŝarowym. W ścianach oddzielenia poŝarowego stosować klapy lub zawory przeciwpoŝarowe Na kratkach wentylacji grawitacyjnej stosować zabezpieczenia przeciwpoŝarowe. 6. OBLICZENIA 6.1 Bilans ilości powietrza wentylacyjnego Nr pom Nazwa pomieszczenia Pow. [m 2 ] 6.2 Dobór urządzeń INSTALACJA WENTYLACYJNA: Kubatura [m 3 ] Nawiew [m 3 /h] Wywiew [m 3 /h] Krotność 1/h Uwagi W 1.05 Poczekalnia 40,35 121,1 280 przepływ 2,3 N Sala obsługi 25,0 74,9 180 przepływ 2,4 N Pom. techniczne 4,86 14,0 infiltracja 50 3,6 W Pomieszczenie serwera 7,45 21,0 infiltracja 60 2,9 W Zaplecze Sali 6,35 16, ,4 N1/W Pom. porządkowe 3,67 10,5 infiltracja 50 4,8 W Wc damskie 6,31 18,0 infiltracja 50 2,8 W Wc męskie 6,53 18,8 infiltracja 75 4,0 W Wc damskie 7,07 19,1 infiltracja 100 5,2 W Wc męski/wc infiltracja 6,56 17,7 niepełnosprawnych 75 4,2 W3 RAZEM Wentylator K200L + REE1 KPL. 1 Filtr FGR200 KPL. 1 Nagrzewnica elektryczna CBM315-9,0 KPL. 1 Wentylator K100XL+ REE1 KPL. 1 Wentylator K160M + REE1 KPL. 2 KLIMATYZACJA: Klimatyzator FAQ71 +RZQ71 + RTD-10 + RTD-NET KPL. 1 Producent Daikin Klimatyzator FTXS35K + FTXS71G + 5MXS90E KPL. 1 Producent Daikin Za kompletne opracowanie stanowiące podstawę wyceny naleŝy przyjąć wszystko co zostało narysowane opisane oraz nie ujęte, a konieczne do prawidłowego wykonania instalacji funkcjonowania obiektu. 6
