1 BIURO PROJEKTOWO-US UGOWE mgr in. Zbigniew Uszko ul. Kwiatowa 7, Czarny Bór NIP: , Regon: tel.: , kom.: OPINIA TECHNICZNA Uporz¹dkowanie wentylacji nawiewno wywiewnej wraz z uporz¹dkowaniem podù¹czeñ urz¹dzeñ grzewczych NAZWA i ADRES OBIEKTU BUDOWLANEGO: Budynek mieszkalny wielorodzinny przy ul. 1-go Maja 60 w Boguszowie Gorcach NUMERY EWIDENCYJNE: NR DZIA KI 513/11, DZIA EK: OBRÆB: 3 Boguszów NAZWA i ADRES WSPÓLNOTA MIESZKANIOWA INWESTORA: ul. 1-go Maja Boguszów-Gorce Opracowaù -bran a sanitarna- Opracowaù -bran a budowlana- Imiê i nazwisko Data Podpis in. Edward D. Krawczyk specjalnoœã: instalacyjna w zakresie sieci, instalacji i urz¹dzeñ cieplnych, wentylacyjnych gazowych, wodoci¹gowych i kanalizacyjnych nr ewid: 75/DOÚ/05 nr izby zawodowej DOÚ/IS/0498/05 mgr in. Zbigniew Uszko specjalnoœã: konstrukcyjno-budowlana nr ewid: 32/DOÚ/04 nr izby zawodowej DOÚ/BO/0731/ Spis zawartoœci. 1. Wykaz dokumentów formalnych 2. Opis techniczny. 3. Rysunki. Egz. 4 Czarny Bór, paêdziernik 2014r.

2 SPIS TREÚCI: 1. Wykaz dokumentów i opinii: Opis Podstawa opracowania Przedmiot i zakres opracowania Opis stanu istniej¹cego Wnioski i zalecenia Lokal mieszkalny nr Lokal mieszkalny nr Lokal mieszkalny nr 2a Lokal mieszkalny nr Lokal mieszkalny nr Lokal mieszkalny nr Lokal mieszkalny nr Lokal mieszkalny nr Lokal mieszkalny nr Lokal mieszkalny nr Lokal mieszkalny nr Lokal mieszkalny nr Lokal mieszkalny nr Spis rysunków: Projekt zagospodarowania terenu Skala 1:500 Rys. 1 Inwentaryzacja podù¹czeñ urz¹dzeñ grzewczych i wentylacji Skala 1:100 Rys. 2 rzut parteru Inwentaryzacja podù¹czeñ urz¹dzeñ grzewczych i Skala 1:100 Rys. 3 wentylacji rzut I piêtra Inwentaryzacja podù¹czeñ urz¹dzeñ grzewczych i Skala 1:100 Rys. 4 wentylacji rzut II piêtra Inwentaryzacja podù¹czeñ urz¹dzeñ grzewczych i Skala 1:100 Rys. 5 wentylacji rzut poddasza Podù¹czenie urz¹dzeñ grzewczych i wentylacji rzut parteru Skala 1:100 Rys. 6 Podù¹czenie urz¹dzeñ grzewczych i wentylacji rzut I piêtra Skala 1:100 Rys. 7 Podù¹czenie urz¹dzeñ grzewczych i wentylacji rzut II piêtra Skala 1:100 Rys. 8 Podù¹czenie urz¹dzeñ grzewczych i wentylacji rzut poddasza Skala 1:100 Rys. 9 2

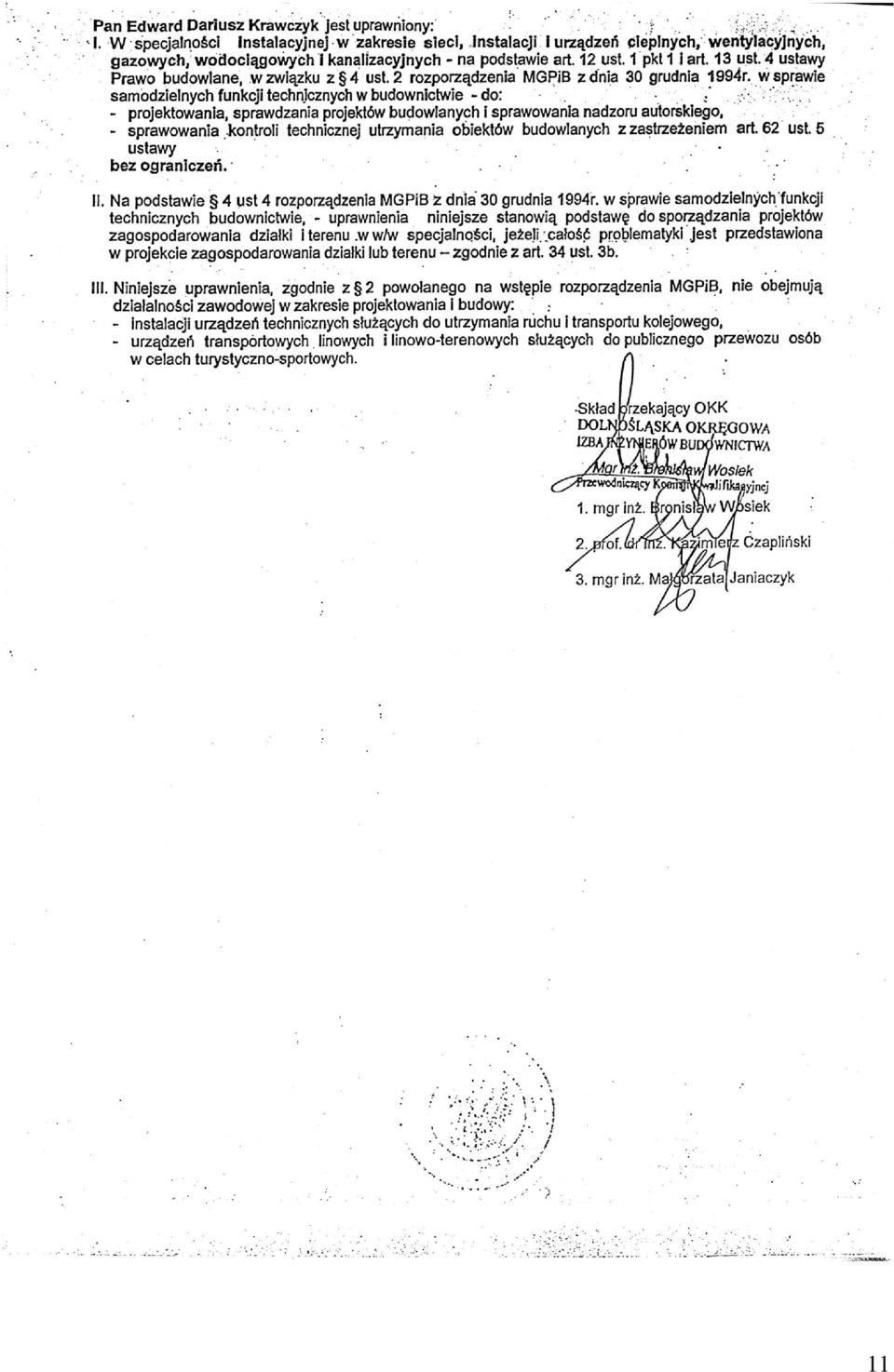

3 1. Wykaz dokumentów i opinii: Uprawnienia budowlane projektanta bran y sanitarnej nr 75/DOÚ/05 wydane przez Dolnoœl¹sk¹ Okrêgow¹ Izbê In ynierów Budownictwa z dnia r. Zaœwiadczenie nr DOÚ/IS/0498/05 z dnia r. o przynale noœci projektanta bran y sanitarnej do Dolnoœl¹skiej Okrêgowej Izby In ynierów Budownictwa Uprawnienia projektanta bran y budowlanej nr 32/DOÚ/04 z dnia r. wydane przez Dolnoœl¹sk¹ Okrêgow¹ Izbê In ynierów Budownictwa str.11 str. 12 str.13 Zaœwiadczenie nr DOÚ/BO/0731/04 z dnia o przynale noœci 2.4. projektanta bran y sanitarnej do Dolnoœl¹skiej Okrêgowej Izby In ynierów Budownictwa 2.5 Ekspertyza z dnia wykonana przez Zakùad Usùug Kominiarskich Paweù Krzemieñski ul. Poùudniowa 3/3 Jedlina-Zdrój str. 14 str. 15 3

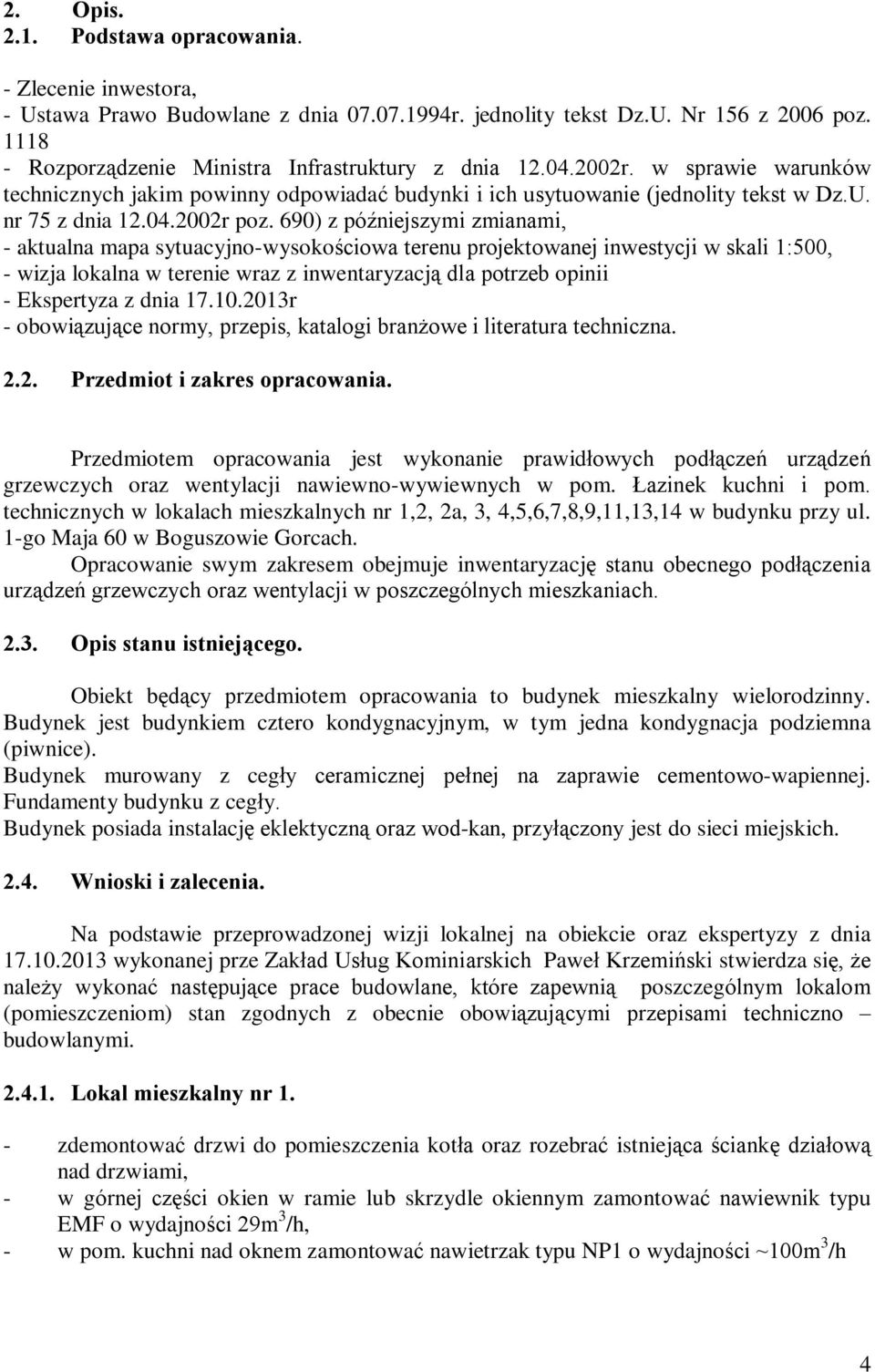

4 2. Opis Podstawa opracowania. - Zlecenie inwestora, - Ustawa Prawo Budowlane z dnia r. jednolity tekst Dz.U. Nr 156 z 2006 poz Rozporz¹dzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadaã budynki i ich usytuowanie (jednolity tekst w Dz.U. nr 75 z dnia r poz. 690) z póêniejszymi zmianami, - aktualna mapa sytuacyjno-wysokoœciowa terenu projektowanej inwestycji w skali 1:500, - wizja lokalna w terenie wraz z inwentaryzacj¹ dla potrzeb opinii - Ekspertyza z dnia r - obowi¹zuj¹ce normy, przepis, katalogi bran owe i literatura techniczna Przedmiot i zakres opracowania. Przedmiotem opracowania jest wykonanie prawidùowych podù¹czeñ urz¹dzeñ grzewczych oraz wentylacji nawiewno-wywiewnych w pom. azinek kuchni i pom. technicznych w lokalach mieszkalnych nr 1,2, 2a, 3, 4,5,6,7,8,9,11,13,14 w budynku przy ul. 1-go Maja 60 w Boguszowie Gorcach. Opracowanie swym zakresem obejmuje inwentaryzacjê stanu obecnego podù¹czenia urz¹dzeñ grzewczych oraz wentylacji w poszczególnych mieszkaniach Opis stanu istniej¹cego. Obiekt bêd¹cy przedmiotem opracowania to budynek mieszkalny wielorodzinny. Budynek jest budynkiem cztero kondygnacyjnym, w tym jedna kondygnacja podziemna (piwnice). Budynek murowany z cegùy ceramicznej peùnej na zaprawie cementowo-wapiennej. Fundamenty budynku z cegùy. Budynek posiada instalacjê eklektyczn¹ oraz wod-kan, przyù¹czony jest do sieci miejskich Wnioski i zalecenia. Na podstawie przeprowadzonej wizji lokalnej na obiekcie oraz ekspertyzy z dnia wykonanej prze Zakùad Usùug Kominiarskich Paweù Krzemiñski stwierdza siê, e nale y wykonaã nastêpuj¹ce prace budowlane, które zapewni¹ poszczególnym lokalom (pomieszczeniom) stan zgodnych z obecnie obowi¹zuj¹cymi przepisami techniczno budowlanymi Lokal mieszkalny nr 1. - zdemontowaã drzwi do pomieszczenia kotùa oraz rozebraã istniej¹ca œciankê dziaùow¹ nad drzwiami, - w górnej czêœci okien w ramie lub skrzydle okiennym zamontowaã nawiewnik typu EMF o wydajnoœci 29m 3 /h, - w pom. kuchni nad oknem zamontowaã nawietrzak typu NP1 o wydajnoœci ~100m 3 /h 4

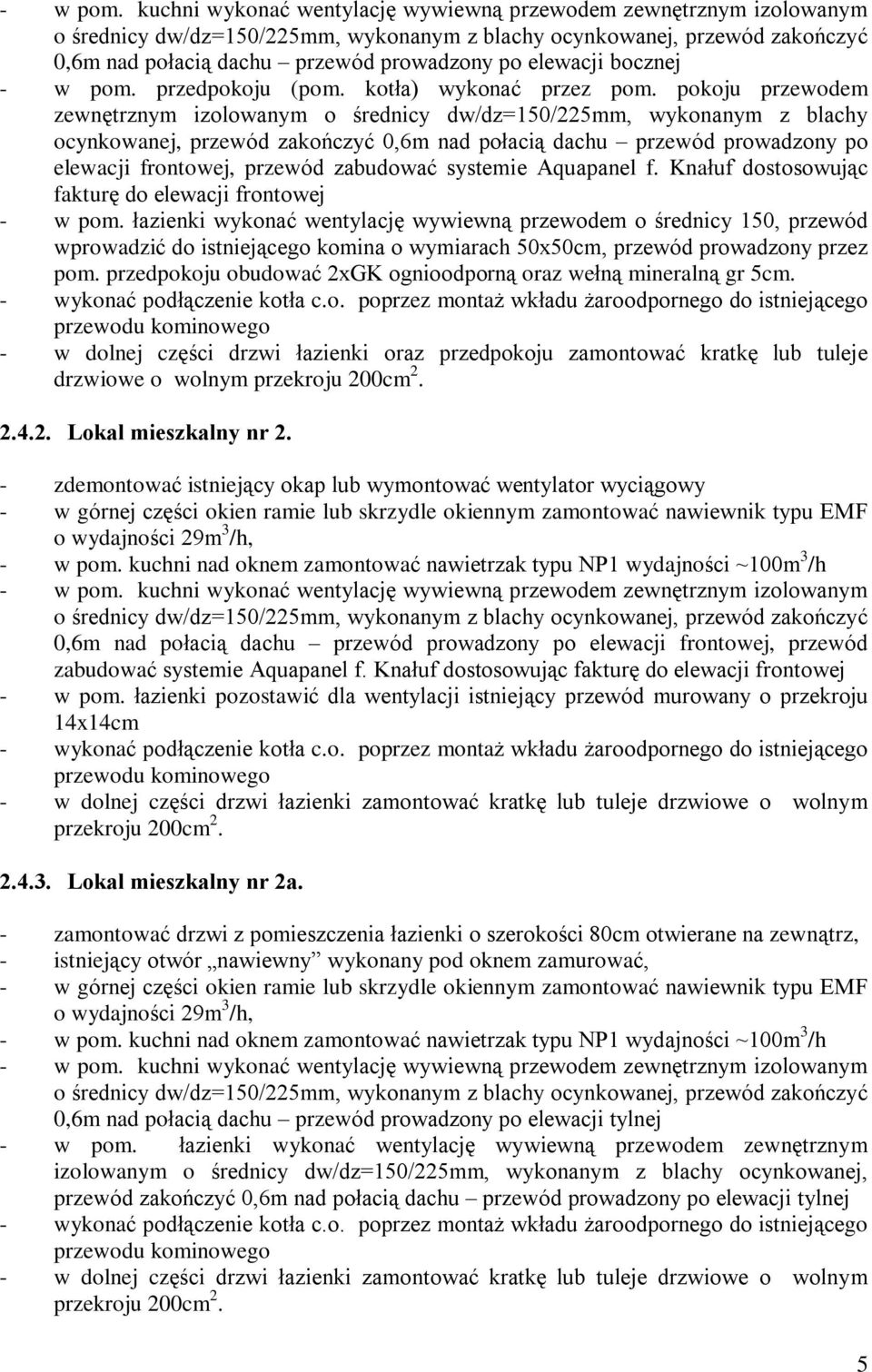

5 - w pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji bocznej - w pom. przedpokoju (pom. kotùa) wykonaã przez pom. pokoju przewodem zewnêtrznym izolowanym o œrednicy dw/dz=150/225mm, wykonanym z blachy ocynkowanej, przewód zakoñczyã 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji frontowej, przewód zabudowaã systemie Aquapanel f. Knaùuf dostosowuj¹c fakturê do elewacji frontowej - w pom. ùazienki wykonaã wentylacjê wywiewn¹ przewodem o œrednicy 150, przewód wprowadziã do istniej¹cego komina o wymiarach 50x50cm, przewód prowadzony przez pom. przedpokoju obudowaã 2xGK ognioodporn¹ oraz weùn¹ mineraln¹ gr 5cm. - wykonaã podù¹czenie kotùa c.o. poprzez monta wkùadu aroodpornego do istniej¹cego przewodu kominowego - w dolnej czêœci drzwi ùazienki oraz przedpokoju zamontowaã kratkê lub tuleje drzwiowe o wolnym Lokal mieszkalny nr 2. - zdemontowaã istniej¹cy okap lub wymontowaã wentylator wyci¹gowy - w górnej czêœci okien ramie lub skrzydle okiennym zamontowaã nawiewnik typu EMF o wydajnoœci 29m 3 /h, - w pom. kuchni nad oknem zamontowaã nawietrzak typu NP1 wydajnoœci ~100m 3 /h - w pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji frontowej, przewód zabudowaã systemie Aquapanel f. Knaùuf dostosowuj¹c fakturê do elewacji frontowej - w pom. ùazienki pozostawiã dla wentylacji istniej¹cy przewód murowany o przekroju 14x14cm - wykonaã podù¹czenie kotùa c.o. poprzez monta wkùadu aroodpornego do istniej¹cego przewodu kominowego - w dolnej czêœci drzwi ùazienki zamontowaã kratkê lub tuleje drzwiowe o wolnym Lokal mieszkalny nr 2a. - zamontowaã drzwi z pomieszczenia ùazienki o szerokoœci 80cm otwierane na zewn¹trz, - istniej¹cy otwór nawiewny wykonany pod oknem zamurowaã, - w górnej czêœci okien ramie lub skrzydle okiennym zamontowaã nawiewnik typu EMF o wydajnoœci 29m 3 /h, - w pom. kuchni nad oknem zamontowaã nawietrzak typu NP1 wydajnoœci ~100m 3 /h - w pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji tylnej - w pom. ùazienki wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym o œrednicy dw/dz=150/225mm, wykonanym z blachy ocynkowanej, przewód zakoñczyã 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji tylnej - wykonaã podù¹czenie kotùa c.o. poprzez monta wkùadu aroodpornego do istniej¹cego przewodu kominowego - w dolnej czêœci drzwi ùazienki zamontowaã kratkê lub tuleje drzwiowe o wolnym 5

6 Lokal mieszkalny nr 3. - zdemontowaã istniej¹cy wentylator w pomieszczeniu ùazienki - nawie powietrza poprze infiltracje - okna drewniane skrzynkowe - w pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji tylnej - w pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji tylnej - wykonaã podù¹czenie kotùa c.o. lub pieca kaflowego (zale ne od najemcy lokalu) poprzez monta wkùadu aroodpornego do istniej¹cego przewodu kominowego - w dolnej czêœci drzwi ùazienki zamontowaã kratkê lub tuleje drzwiowe o wolnym Lokal mieszkalny nr 4. - w górnej czêœci okien ramie lub skrzydle okiennym zamontowaã nawiewnik typu EMF o wydajnoœci 29m 3 /h, - w pom. pokoju nad oknem zamontowaã nawietrzak typu NP1 wydajnoœci ~100m 3 /h - w pom. ùazienki z istniej¹cej kratki wentylacyjnej zdemontowaã drzwiczki zamykaj¹ce lub zamontowaã kratkê o wymiarach 14x21cm. - w pom. kuchni zamontowaã kartkê 14x21cm wentylacyjn¹ do istniej¹cego przewody kominowego o wymiarach 14x21cm. - w dolnej czêœci drzwi ùazienki oraz zamontowaã kratkê lub tuleje drzwiowe o wolnym Lokal mieszkalny nr 5. - zdemontowaã istniej¹c¹ kratkê wywiewn¹ w pomieszczeniu kuchni a otwór zamurowaã, - w górnej czêœci okien ramie lub skrzydle okiennym zamontowaã nawiewnik typu EMF o wydajnoœci 29m 3 /h, - w pom. kuchni nad drzwiami zamontowaã nawietrzak typu NP1 wydajnoœci ~100m 3 /h - w pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji tylnej - w pom. ùazienki wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym o œrednicy dw/dz=150/225mm, wykonanym z blachy ocynkowanej, przewód zakoñczyã 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji tylnej - wykonaã podù¹czenie kotùa c.o. poprzez monta wkùadu aroodpornego do istniej¹cego przewodu kominowego - w dolnej czêœci drzwi ùazienki zamontowaã kratkê lub tuleje drzwiowe o wolnym Uwaga: podziaù lokalu na podstawie wywiadu z s¹siadami. 6

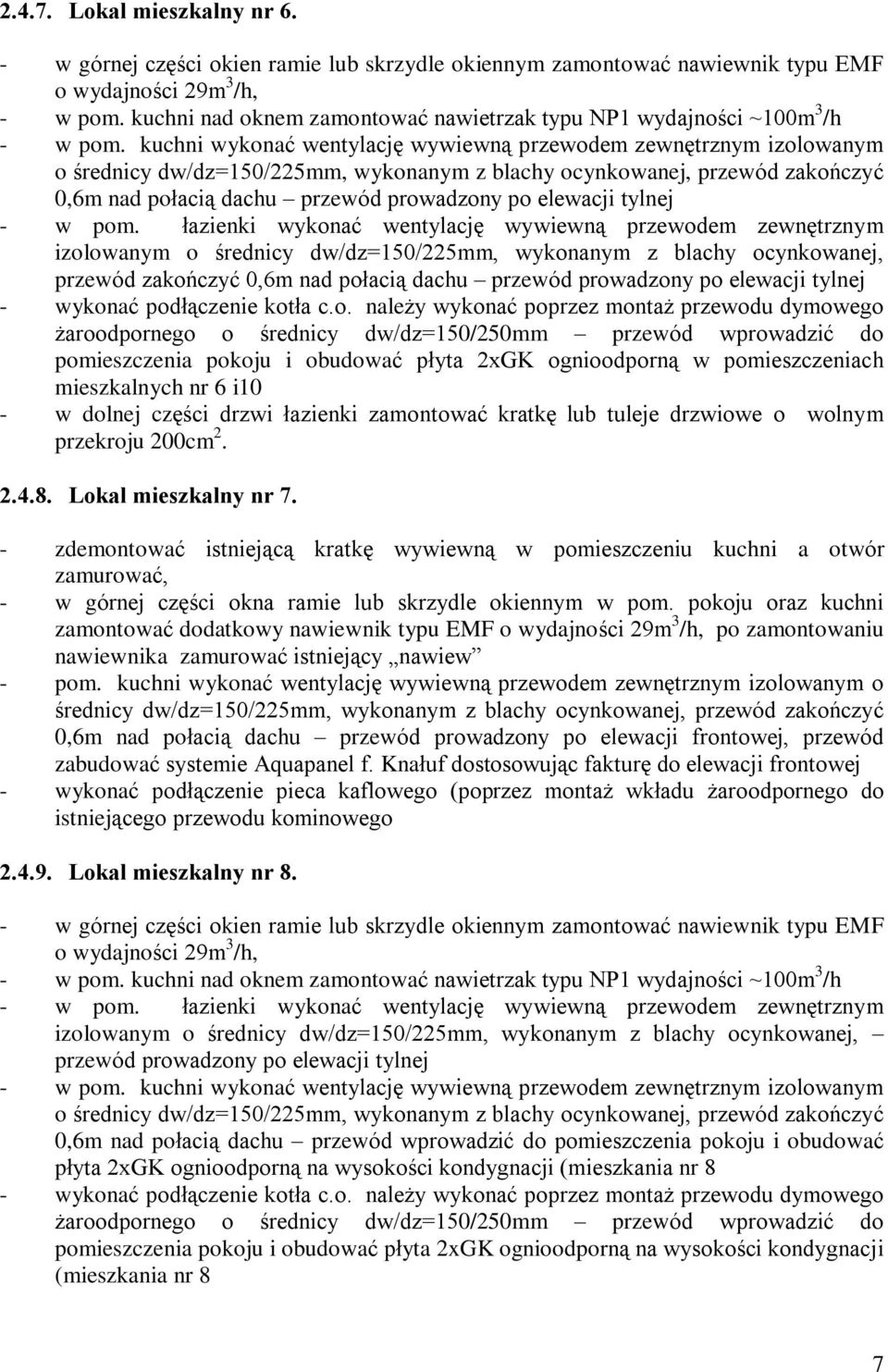

7 Lokal mieszkalny nr 6. - w górnej czêœci okien ramie lub skrzydle okiennym zamontowaã nawiewnik typu EMF o wydajnoœci 29m 3 /h, - w pom. kuchni nad oknem zamontowaã nawietrzak typu NP1 wydajnoœci ~100m 3 /h - w pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji tylnej - w pom. ùazienki wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym o œrednicy dw/dz=150/225mm, wykonanym z blachy ocynkowanej, przewód zakoñczyã 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji tylnej - wykonaã podù¹czenie kotùa c.o. nale y wykonaã poprzez monta przewodu dymowego aroodpornego o œrednicy dw/dz=150/250mm przewód wprowadziã do pomieszczenia pokoju i obudowaã pùyta 2xGK ognioodporn¹ w pomieszczeniach mieszkalnych nr 6 i10 - w dolnej czêœci drzwi ùazienki zamontowaã kratkê lub tuleje drzwiowe o wolnym Lokal mieszkalny nr 7. - zdemontowaã istniej¹c¹ kratkê wywiewn¹ w pomieszczeniu kuchni a otwór zamurowaã, - w górnej czêœci okna ramie lub skrzydle okiennym w pom. pokoju oraz kuchni zamontowaã dodatkowy nawiewnik typu EMF o wydajnoœci 29m 3 /h, po zamontowaniu nawiewnika zamurowaã istniej¹cy nawiew - pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym o œrednicy dw/dz=150/225mm, wykonanym z blachy ocynkowanej, przewód zakoñczyã 0,6m nad poùaci¹ dachu przewód prowadzony po elewacji frontowej, przewód zabudowaã systemie Aquapanel f. Knaùuf dostosowuj¹c fakturê do elewacji frontowej - wykonaã podù¹czenie pieca kaflowego (poprzez monta wkùadu aroodpornego do istniej¹cego przewodu kominowego Lokal mieszkalny nr 8. - w górnej czêœci okien ramie lub skrzydle okiennym zamontowaã nawiewnik typu EMF o wydajnoœci 29m 3 /h, - w pom. kuchni nad oknem zamontowaã nawietrzak typu NP1 wydajnoœci ~100m 3 /h - w pom. ùazienki wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym o œrednicy dw/dz=150/225mm, wykonanym z blachy ocynkowanej, przewód prowadzony po elewacji tylnej - w pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem zewnêtrznym izolowanym 0,6m nad poùaci¹ dachu przewód wprowadziã do pomieszczenia pokoju i obudowaã pùyta 2xGK ognioodporn¹ na wysokoœci kondygnacji (mieszkania nr 8 - wykonaã podù¹czenie kotùa c.o. nale y wykonaã poprzez monta przewodu dymowego aroodpornego o œrednicy dw/dz=150/250mm przewód wprowadziã do pomieszczenia pokoju i obudowaã pùyta 2xGK ognioodporn¹ na wysokoœci kondygnacji (mieszkania nr 8 7

8 - w dolnej czêœci drzwi ùazienki zamontowaã kratkê lub tuleje drzwiowe o wolnym Lokal mieszkalny nr 9. - zdemontowaã istniej¹cy okap podù¹czony do przewodu murowanego, otwór zamurowaã - w górnej czêœci okien ramie lub skrzydle okiennym zamontowaã nawiewnik typu EMF o wydajnoœci 29m 3 /h, - w pom. pokoju nad oknem zamontowaã nawietrzak typu NP1 wydajnoœci ~100m 3 /h - w pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem izolowanym o œrednicy dw/dz=150/225mm, wykonanym z blachy ocynkowanej, przewód zakoñczyã min. 0,6m nad poùaci¹ dachu przewód wprowadziã do pomieszczenia pokoju i obudowaã pùyta 2xGK ognioodporn¹ na wysokoœci kondygnacji (mieszkania nr 9 - wykonaã podù¹czenie kotùa c.o. nale y wykonaã poprzez monta przewodu dymowego aroodpornego o œrednicy dw/dz=150/250mm przewód wprowadziã do pomieszczenia pokoju i obudowaã pùyta 2xGK ognioodporn¹ na wysokoœci kondygnacji (mieszkania nr 9 - w dolnej czêœci drzwi ùazienki zamontowaã kratkê lub tuleje drzwiowe o wolnym Uwaga: ùazienka na dzieñ dzisiejszy peùni rolê schowka Lokal mieszkalny nr w górnej czêœci okna ramie lub skrzydle okiennym w pom. pokoju oraz kuchni zamontowaã dodatkowy nawiewnik typu EMF o wydajnoœci 29m 3 /h - pom. ùazienki wykonaã wentylacjê nawiewn¹ o œrednicy fi150 przewodem blachy ocynkowanej którey nale y podù¹czyã do istniej¹cego przewodu murowanego o wymiarach 14x14cm, przewód prowadzony przez pom. przedpokoju obudowaã 2xGK ognioodporn¹ oraz weùn¹ mineraln¹ gr 5cm - w dolnej czêœci drzwi ùazienki zamontowaã kratkê lub tuleje drzwiowe o wolnym przekroju 200cm Lokal mieszkalny nr w pokoju nawiew powietrza przez infiltracjê okna skrzynkowe - w pom. kuchni nad oknem zamontowaã nawietrzak typu NP1 wydajnoœci ~100m 3 /h - w pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem izolowanym o œrednicy dw/dz=150/225mm, wykonanym z blachy ocynkowanej, przewód zakoñczyã 3,0 m nad poùaci¹ dachu przewód wprowadziã do pomieszczenia strychu - wykonaã podù¹czenie kotùa c.o. nale y wykonaã poprzez monta przewodu dymowego aroodpornego o œrednicy dw/dz=150/250mm przewód wprowadziã do pomieszczenia strychu przewód zakoñczyã 3,0m nad poùaci¹ - zdemontowaã drzwi do pomieszczenia kotùa oraz rozebraã istniej¹ca œciankê dziaùow¹ nad drzwiami, Uwaga: ùazienka na dzieñ dzisiejszy peùni rolê schowka Lokal mieszkalny nr 14. 8

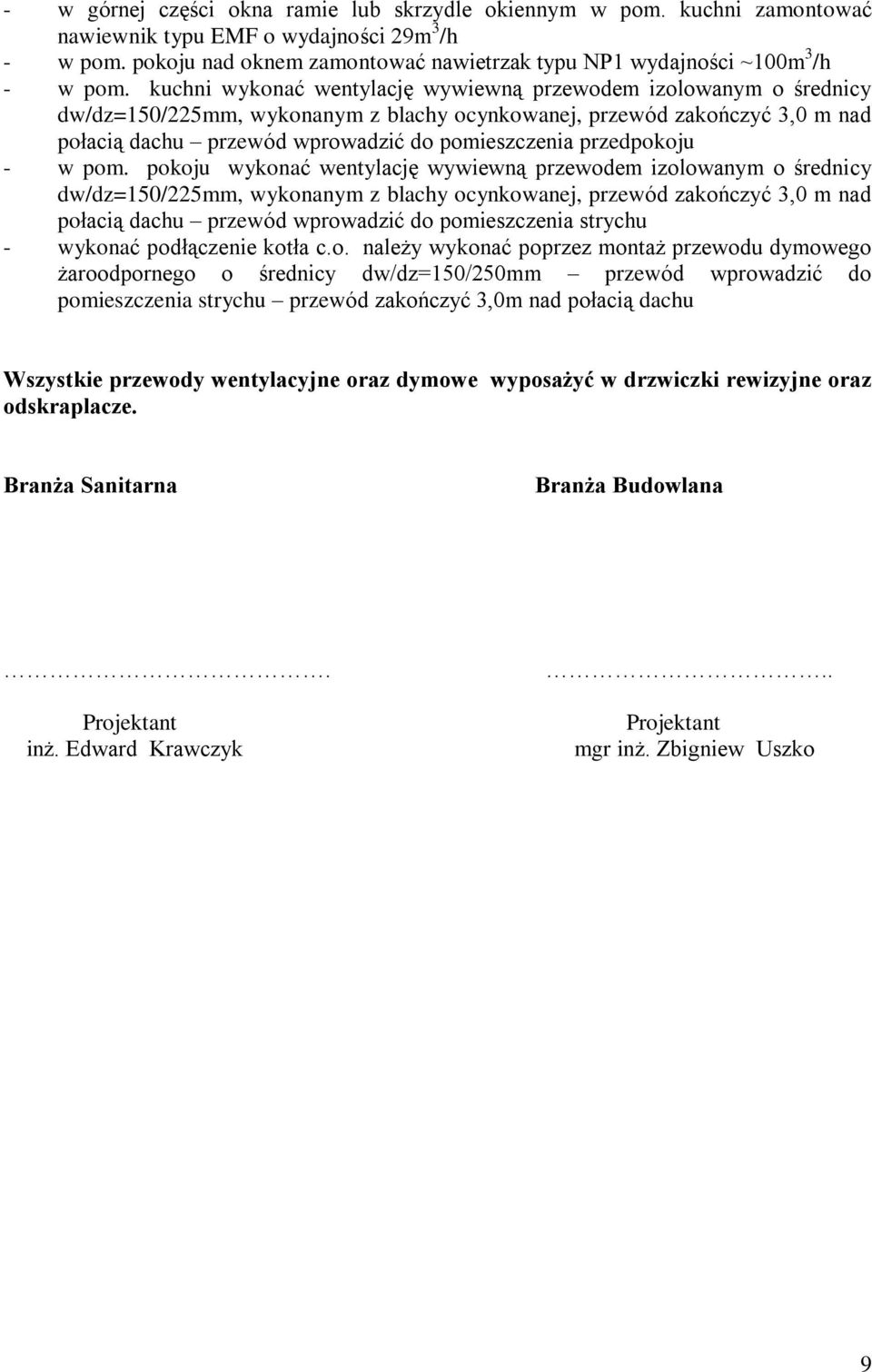

9 - w górnej czêœci okna ramie lub skrzydle okiennym w pom. kuchni zamontowaã nawiewnik typu EMF o wydajnoœci 29m 3 /h - w pom. pokoju nad oknem zamontowaã nawietrzak typu NP1 wydajnoœci ~100m 3 /h - w pom. kuchni wykonaã wentylacjê wywiewn¹ przewodem izolowanym o œrednicy dw/dz=150/225mm, wykonanym z blachy ocynkowanej, przewód zakoñczyã 3,0 m nad poùaci¹ dachu przewód wprowadziã do pomieszczenia przedpokoju - w pom. pokoju wykonaã wentylacjê wywiewn¹ przewodem izolowanym o œrednicy dw/dz=150/225mm, wykonanym z blachy ocynkowanej, przewód zakoñczyã 3,0 m nad poùaci¹ dachu przewód wprowadziã do pomieszczenia strychu - wykonaã podù¹czenie kotùa c.o. nale y wykonaã poprzez monta przewodu dymowego aroodpornego o œrednicy dw/dz=150/250mm przewód wprowadziã do pomieszczenia strychu przewód zakoñczyã 3,0m nad poùaci¹ dachu Wszystkie przewody wentylacyjne oraz dymowe wyposa yã w drzwiczki rewizyjne oraz odskraplacze. Bran a Sanitarna Bran a Budowlana. Projektant in. Edward Krawczyk.. Projektant mgr in. Zbigniew Uszko 9
