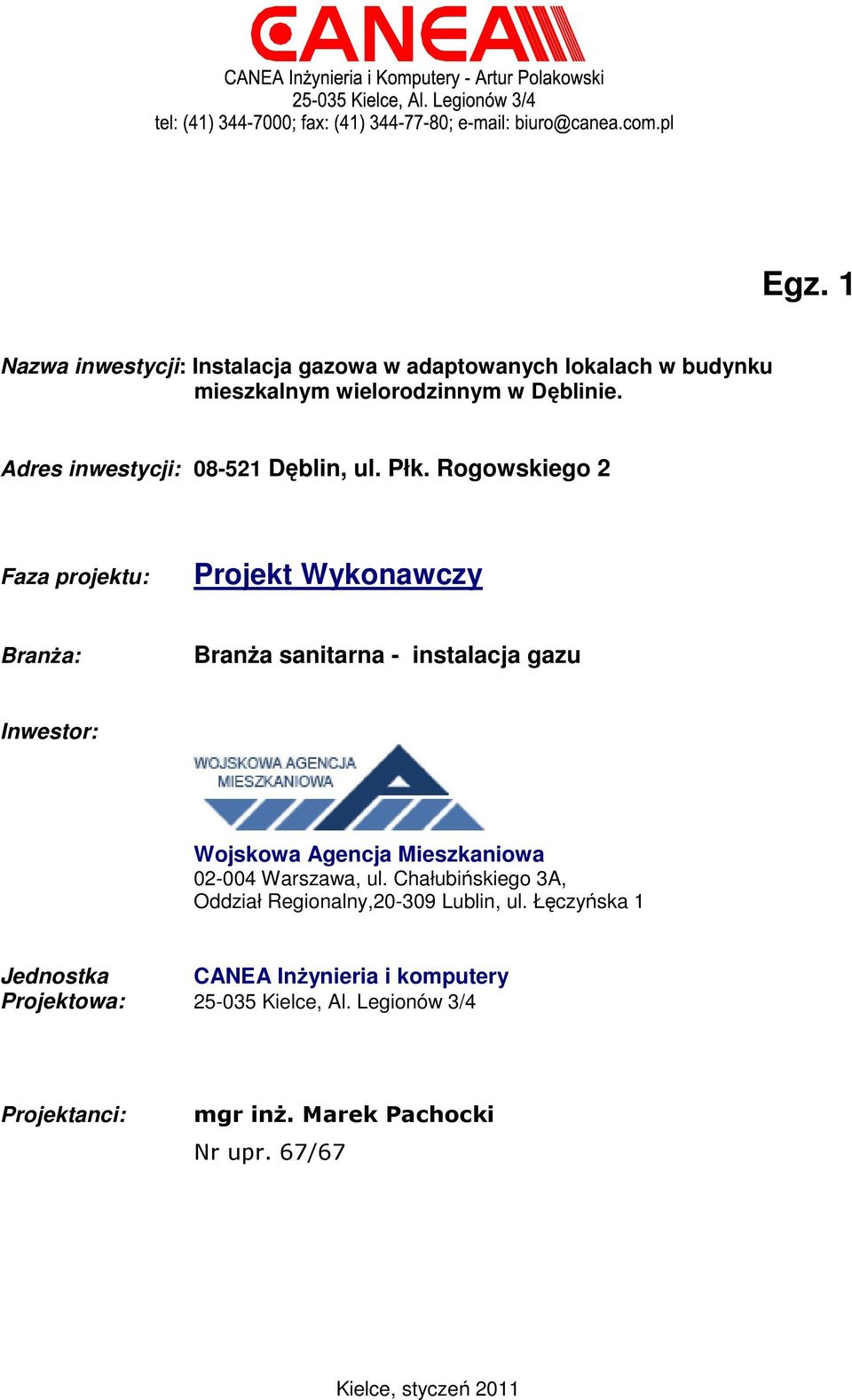

1 Egz. 1 Nazwa inwestycji: Instalacja gazowa w adaptowanych lokalach w budynku mieszkalnym wielorodzinnym w Dęblinie. Adres inwestycji: Dęblin, ul. Płk. Rogowskiego 2 Faza projektu: Projekt Wykonawczy Branża: Branża sanitarna - instalacja gazu Inwestor: Wojskowa Agencja Mieszkaniowa Warszawa, ul. Chałubińskiego 3A, Oddział Regionalny, Lublin, ul. Łęczyńska 1 Jednostka CANEA Inżynieria i komputery Projektowa: Kielce, Al. Legionów 3/4 Projektanci: mgr inż. Marek Pachocki Nr upr. 67/67 Kielce, styczeń 2011

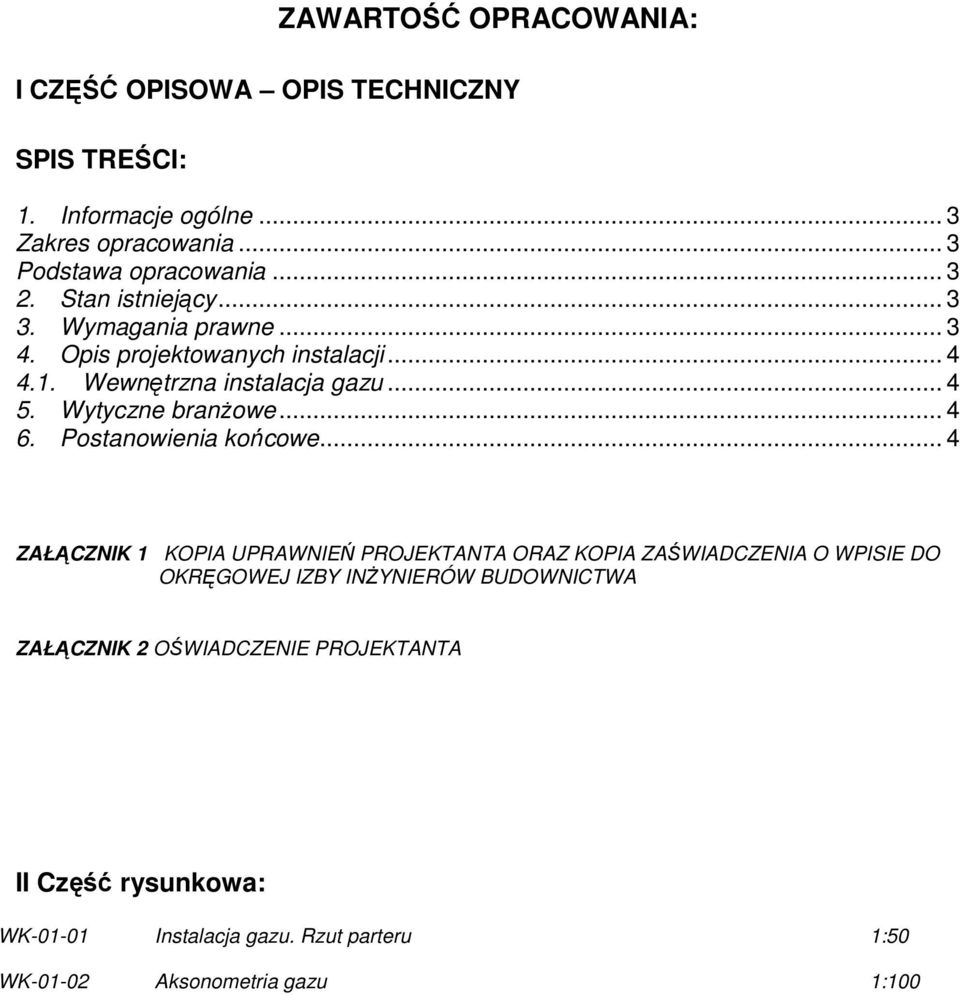

2 ZAWARTOŚĆ OPRACOWANIA: I CZĘŚĆ OPISOWA OPIS TECHNICZNY SPIS TREŚCI: 1. Informacje ogólne... 3 Zakres opracowania... 3 Podstawa opracowania Stan istniejący Wymagania prawne Opis projektowanych instalacji Wewnętrzna instalacja gazu Wytyczne branżowe Postanowienia końcowe... 4 ZAŁĄCZNIK 1 KOPIA UPRAWNIEŃ PROJEKTANTA ORAZ KOPIA ZAŚWIADCZENIA O WPISIE DO OKRĘGOWEJ IZBY INŻYNIERÓW BUDOWNICTWA ZAŁĄCZNIK 2 OŚWIADCZENIE PROJEKTANTA II Część rysunkowa: WK Instalacja gazu. Rzut parteru 1:50 WK Aksonometria gazu 1:100

3 1. Informacje ogólne Przedmiot opracowania Przedmiotem opracowania jest projekt wewnętrznych instalacji gazu w adaptowanych lokalach na mieszkania parteru w budynku trzykondygnacyjnego z podpiwniczeniem Zakres opracowania Projekt instalacji wewnętrznej gazu wykonano w oparciu o zlecenie inwestora. Zakres opracowania obejmuje: - wewnętrzną instalacje gazu Podstawa opracowania Podstawa niniejszego opracowania stanowią: - Umowa Nr 313/OReg/10 z dnia pomiędzy Wojskową Agencją Mieszkaniową, Warszawa ul. Chałubińskiego 3A, Odział Regionalny, Lublin, ul. Łęczyńska 1, a CANEA Inżynieria i komputery, Kielce Al. Legionów 3/4 - Rozporządzenia Min. Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz.U.Nr109/2004 poz Rozporządzenie Min. Gospodarki i Pracy Dz.U.Nr212/2005 poz Uzgodnienia międzybranżowe - Obowiązujące normy i przepisy prawne 2. Stan istniejący Adaptacja instalacji gazu lokali zlokalizowanych na parterze budynku trzy kondygnacyjnego wraz z podpiwniczeniem, który posiada infrastrukturę wewnętrzną i zewnętrzną niezbędną mediów sanitarnych i elektrycznych do prawidłowego użytkowania obiektu. Instalacje wewnętrzne - istniejąca instalacja C.O. pozostająca bez zmian (zmodernizowana według odrębnego opracowania) - wewnętrzna instalacja gazu 3. Wymagania prawne W zakresie projektowania i wykonania wewnętrznych instalacji istniejący budynek winien spełniać wymogi: PN-81/B Instalacje kanalizacyjne. Wymagania przy projektowaniu. PN-92/B Instalacje wodociągowe. Wymagania przy projektowaniu. PN-86/M Osprzęt przewodów gazowych niskiego ciśnienia. PN-89/M Urządzenia gazowe powszechnego użytku domowego. PN-76/M Rurociągi. Zasady obliczenia straty ciśnienia.

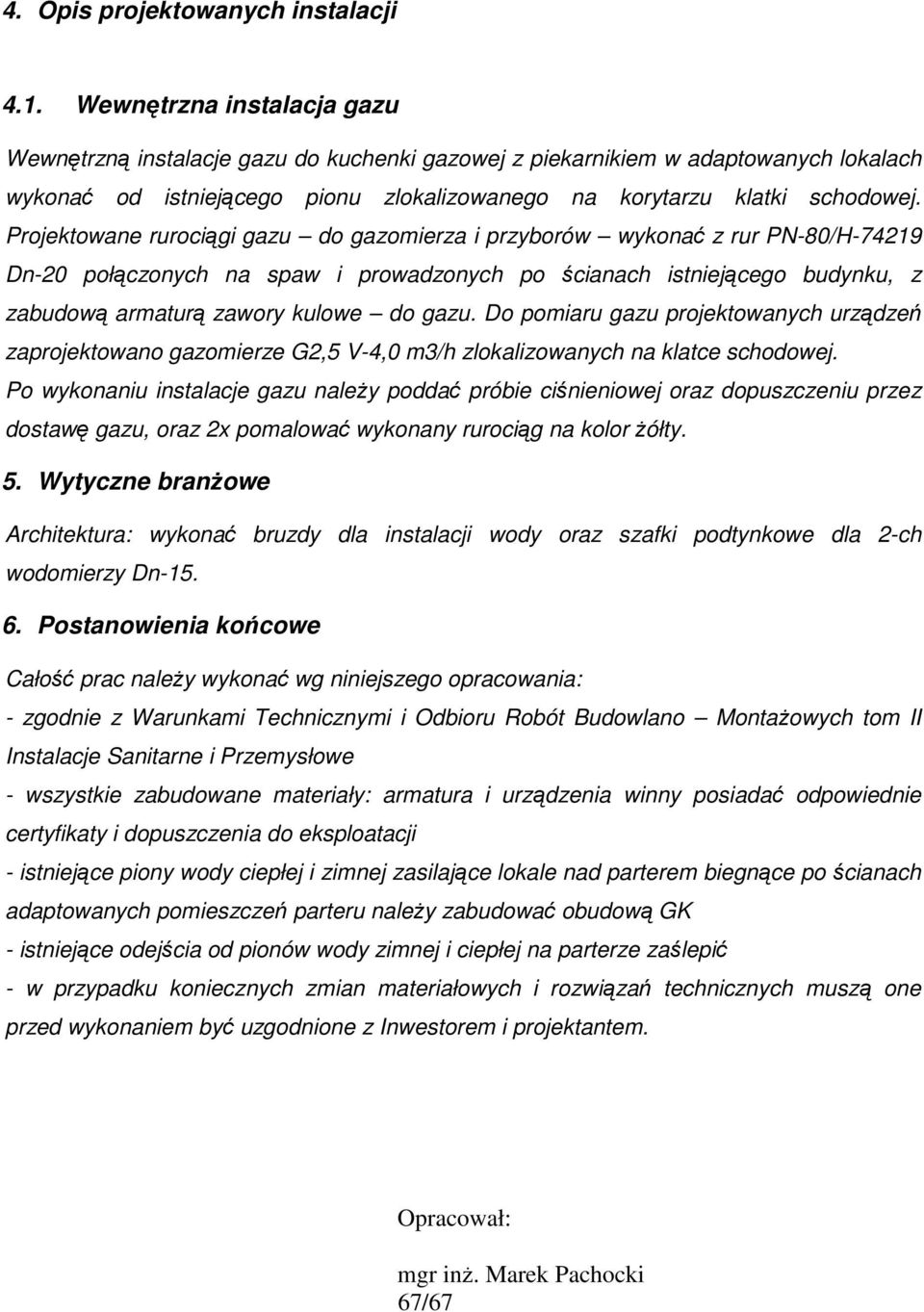

4 4. Opis projektowanych instalacji 4.1. Wewnętrzna instalacja gazu Wewnętrzną instalacje gazu do kuchenki gazowej z piekarnikiem w adaptowanych lokalach wykonać od istniejącego pionu zlokalizowanego na korytarzu klatki schodowej. Projektowane rurociągi gazu do gazomierza i przyborów wykonać z rur PN-80/H Dn-20 połączonych na spaw i prowadzonych po ścianach istniejącego budynku, z zabudową armaturą zawory kulowe do gazu. Do pomiaru gazu projektowanych urządzeń zaprojektowano gazomierze G2,5 V-4,0 m3/h zlokalizowanych na klatce schodowej. Po wykonaniu instalacje gazu należy poddać próbie ciśnieniowej oraz dopuszczeniu przez dostawę gazu, oraz 2x pomalować wykonany rurociąg na kolor żółty. 5. Wytyczne branżowe Architektura: wykonać bruzdy dla instalacji wody oraz szafki podtynkowe dla 2-ch wodomierzy Dn Postanowienia końcowe Całość prac należy wykonać wg niniejszego opracowania: - zgodnie z Warunkami Technicznymi i Odbioru Robót Budowlano Montażowych tom II Instalacje Sanitarne i Przemysłowe - wszystkie zabudowane materiały: armatura i urządzenia winny posiadać odpowiednie certyfikaty i dopuszczenia do eksploatacji - istniejące piony wody ciepłej i zimnej zasilające lokale nad parterem biegnące po ścianach adaptowanych pomieszczeń parteru należy zabudować obudową GK - istniejące odejścia od pionów wody zimnej i ciepłej na parterze zaślepić - w przypadku koniecznych zmian materiałowych i rozwiązań technicznych muszą one przed wykonaniem być uzgodnione z Inwestorem i projektantem. Opracował: mgr inż. Marek Pachocki 67/67

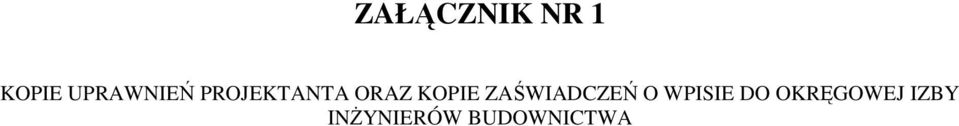

5 ZAŁĄCZNIK NR 1 KOPIE UPRAWNIEŃ PROJEKTANTA ORAZ KOPIE ZAŚWIADCZEŃ O WPISIE DO OKRĘGOWEJ IZBY INŻYNIERÓW BUDOWNICTWA

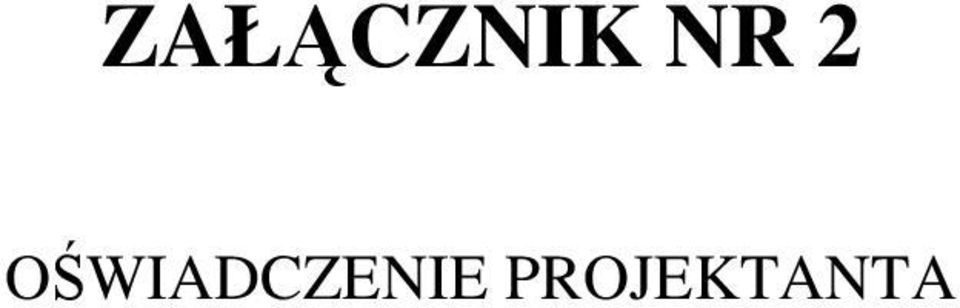

6 ZAŁĄCZNIK NR 2 OŚWIADCZENIE PROJEKTANTA

7 CZĘŚĆ GRAFICZNA OPRACOWANIA
