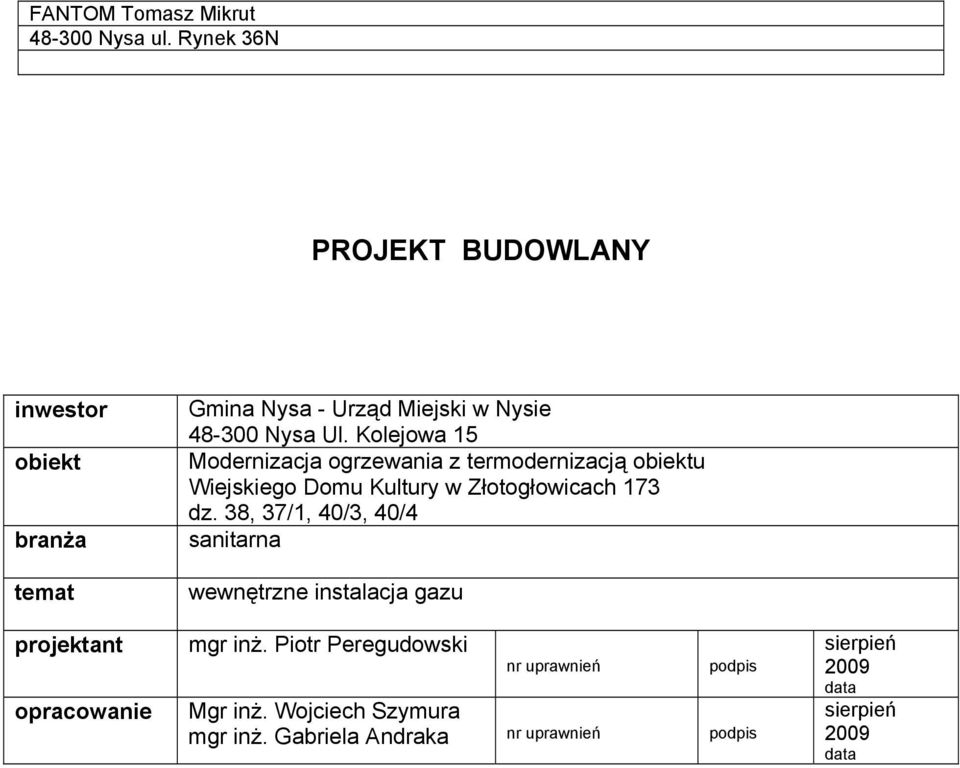

1 FANTOM Tomasz Mikrut Nysa ul. Rynek 36N PROJEKT BUDOWLANY inwestor obiekt branża temat projektant opracowanie Gmina Nysa - Urząd Miejski w Nysie Nysa Ul. Kolejowa 15 Modernizacja ogrzewania z termodernizacją obiektu Wiejskiego Domu Kultury w Złotogłowicach 173 dz. 38, 37/1, 40/3, 40/4 sanitarna wewnętrzne instalacja gazu mgr inż. Piotr Peregudowski nr uprawnień podpis Mgr inż. Wojciech Szymura mgr inż. Gabriela Andraka nr uprawnień podpis sierpień 2009 data sierpień 2009 data

Nysa Ul. Kolejowa 15 Modernizacja ogrzewania z termodernizacją obiektu Wiejskiego Domu Kultury w Złotogłowicach 173 dz.

2 Zawartość opracowania: Opis techniczny 1. Dane ogólne 2. Podstawa opracowania 3. Zakres opracowania 4. Opis rozwiązań technicznych 5. Uwagi końcowe Załączniki Rysunki: Rys. SG1 Rzut parteru - wewnętrzna instalacja gazu 1:100 Rys. SG2 Rzut piętra - wewnętrzna instalacja gazu 1:100 Rys. SG3 Rozwinięcie instalacji gazu 1:100 2

3 OPIS TECHNICZNY do projektu budowlanego instalacji gazu dla modernizacji instalacji centralnego ogrzewania wraz z termomodernizacją obiektu Wiejskiego Domu Kultury w Złotogłowicach 173 dz. 38, 37/1, 40/3,40/4. 1. Dane ogólne obiekt: Wiejski Dom Kultury adres: Złotogłowice 173 dz. 38, 37/1, 40/3,40/4 inwestor: Gmina Nysa Urząd Miejski w Nysie Remontowany obiekt to budynek 2-kodygnacyjny, niepodpiwniczony. Do budynku projektuje się przyłącze gazowe, projekt przyłącza objęty jest odrębnym opracowaniem. 2 Podstawa opracowania: zlecenie inwestora projekt budowlany architektoniczny; wytyczne projektantów branży architektonicznej i konstrukcyjnej; uzgodnienia z inwestorem; miejscowy plan zagospodarowania przestrzennego; uzgodnienia międzybranżowe; aktualne normy i przepisy. 3. Zakres opracowania. Opracowanie obejmuje projekt budowlany wewnętrznej instalacji gazowej. 4. Opis przyjętych rozwiązań technicznych. Gaz GZ50 dostarczany do obiektu zasilać będzie kocioł gazowy jednofunkcyjny centralnego ogrzewania GB kondensacyjny o mocy 60 kw prod. firmy Buderus zlokalizowany w wydzielonym pomieszczeniu na parterze budynku oraz kuchenkę czteropalnikowa i taboret gazowy zlokalizowane na piętrze budynku. Projekt nie obejmuje przyłącza oraz doboru gazomierza. Maksymalny godzinowy przepływ gazu GZ50 wynosi 9,2 m3/h. Wewnętrzna instalacja gazowa wykonana będzie z rur stalowych bez szwu, o sprawdzonej szczelności wg PN-84/H-74220, łączonych przez spawanie. Ewentualne przejścia przez ściany wykonać wg BN- 82/ Wewnętrzną instalację gazową należy dwukrotnie oczyścić do 3-go stopnia czystości wg PN-70/H-97050, a następnie pomalować dwukrotnie farbą syntetyczną, podkładową, przeciwrdzewną ftalową 60%. Po czym instalacje należy pomalować dwukrotnie farbą ftalową nawierzchniową ogólnego stosowania w kolorze żółtym o symbolu Przewody instalacji gazowej należy lokalizować: w stosunku do przewodów innych instalacji, stanowiących wyposażenie budynku, w sposób zapewniający ich użytkowanie; poziome odcinki powinny być usytuowane w odległości, co najmuje 10 cm powyżej innych przewodów instalacyjnych; krzyżujące się z innymi przewodami instalacyjnymi powinny być od nich oddalone, co najmniej o 2cm. Instalację gazową należy wyposażyć w instalację sygnalizującao-odcinającą dopływ gazu w przypadku wystąpienia niedopuszczalnego poziomu stężenia gazu. Projektuje się system MAG firmy GAZEX, składający się detektora serii DEX/FA-B (umieszczonego w pomieszczeniu kotłowni) oraz zaworu odcinającego ZB-25 umieszczonego za kurkiem głównym szafce. Dla systemu należy ustanowić stały dozór, zapewniający podejmowanie działań zaradczych. 3

38, 37/1, 40/3,40/4 inwestor: Gmina Nysa Urząd Miejski w Nysie Remontowany obiekt to budynek 2-kodygnacyjny, niepodpiwniczony.

4 Sprawdzenie instalacji gazowej obejmuje: kontrolę wykonania instalacji gazowej zgodnie z projektem; kontrolę jakości wykonania próbę szczelności przewodów i podłączenia z palnikami ciśnienie próby 0,6 MPa czas trwania próby 30 min. medium powietrze spadek ciśnienia 0%. Wymagania budowlane pomieszczenia kotłowni Kubatura pomieszczenia przeznaczonego na instalacje kotła: K = pow.* h K = 66,0m 3 Kubatura pomieszczenia przeznaczonego na instalacje kotła, ale nie przeznaczonego na stały pobyt ludzi powinna wynosić min.: K = (60)/4,65 = 12,9 m 3 12,9 m 3 66,0 m 3 Warunek jest spełniony Wentylacja pomieszczenia kotłowni Pomieszczenia kotłowni należy wyposażyć w wentylację grawitacyjną nawiewno-wywiewną. W kotłowni odciąg zanieczyszczonego powietrza odbywać się będzie poprzez kanał DN150. Wlot świeżego powietrza do kotłowni poprzez kanał DN150. Ochrona ppoż.. gaśnica proszkowa GP-6ABC główny wyłącznik prądu usytuowany poza pomieszczeniem kotłowni Wytyczne BHP. Podstawowym warunkiem zapewnienia całkowitego bezpieczeństwa jest: przeszkolenie osoby obsługującej kotłownię z zakresu eksploatacji kotłów gazowych i na paliwo stałe oraz ich instalacji wykonanie wszelkich instalacji i podłączeń kotła zgodnie z wytycznymi producenta sprawowanie właściwego nadzoru nad pracą instalacji i urządzeń przeprowadzanie przez wyspecjalizowany serwis okresowych przeglądów i konserwacji wykonanie instalacji grzewczej wraz z armaturą wg niniejszego projektu w kotłowni umieścić widoczny napis PALENIE WZBRONIONE Niedopuszczalne jest gromadzenie jakichkolwiek materiałów oraz urządzeń nie związanych z pracą kotłowni. Prawo wstępu do kotłowni powinny posiadać tylko osoby do tego upoważnione. Ponadto w kotłowni należy wywiesić skróconą instrukcję obsługi kotła oraz wyciągi ważniejszych aktów prawnych dotyczących przepisów BHP obowiązujących na tym stanowisku pracy. 5. Uwagi końcowe Miejsce wykonywania robót zabezpieczyć należy zgodnie z obowiązującymi przepisami (Dz.U nr 55 z 1961 i Dz.U. Nr r.) Całość robót wykonać zgodnie z: Warunkami technicznymi wykonania i odbioru robót budowlano montażowych czii Warunkami technicznymi wykonania i odbioru instalacji grzewczych COBRTI INSTAL Warszawa zeszyt 6 Warunkami technicznymi wykonania i odbioru instalacji wodociągowych COBRTI INSTAL Warszawa zeszyt 7 oraz aktualnie obowiązującymi normami i przepisami w zakresie bhp., pod fachowym nadzorem technicznych ze strony osoby posiadającej odpowiednie uprawnienia budowlane, a wszystkie używane materiały i wyroby muszą posiadać świadectwa ich dopuszczenia do obrotu i stosowania w budownictwie. 4

* h K = 66,0m 3 Kubatura pomieszczenia przeznaczonego na instalacje kotła, ale nie przeznaczonego na stały pobyt ludzi powinna wynosić min.

5 Wytyczne branżowe Należy zapewnić konstrukcję pod montaż komina. Należy przewidzieć wentylację nawiewno wywiewną dla wszystkich pomieszczenia kotła i pomieszczeń, w których przewidziany jest montaż urządzeń gazowych. Należy doprowadzić instalację elektryczną do zasilania urządzeń w kotłowni. projektant: opracowanie: mgr inż. Piotr Peregudowski mgr inż. Wojciech Szymura mgr inż. Gabriela Andraka 5

których przewidziany jest montaż urządzeń gazowych.

6 Oświadczenie Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1995 r. Prawo Budowlane (Dz.U. nr 80. poz. 718 z 2003 r. z póź. zmianami) oświadczam, że powyższy projekt instalacji gazu w budynku Wiejskiego Domu Kultury z Złotogłowicach został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż. Piotr Peregudowski 6

zmianami) oświadczam, że powyższy projekt instalacji gazu w budynku Wiejskiego Domu
