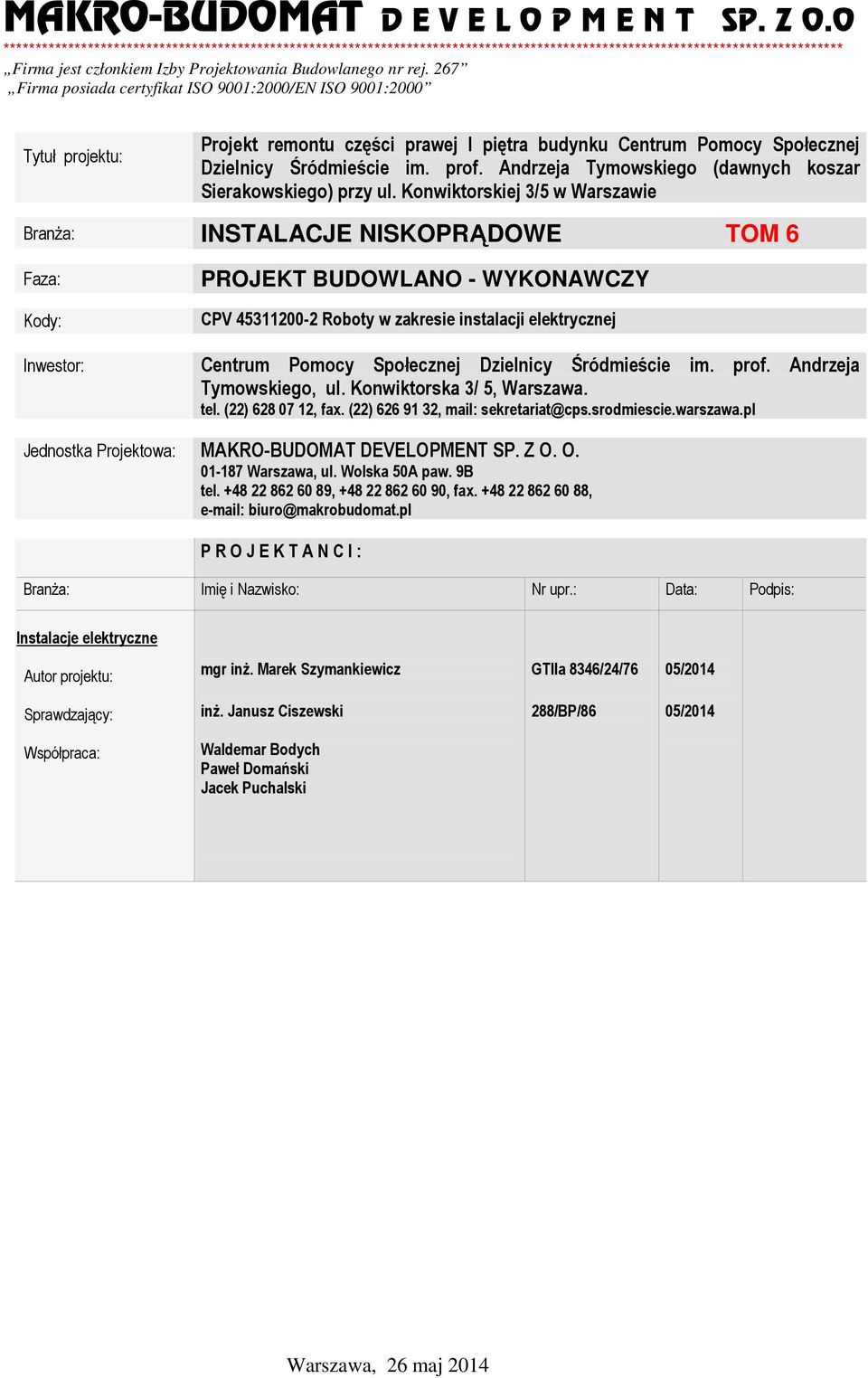

1 MAKRO-BUDOMAT D E V E L O P M E N T SP. Z O.O ********************************************************************************************************************************* Firma jest członkiem Izby Projektowania Budowlanego nr rej. 267 Firma posiada certyfikat ISO 9001:2000/EN ISO 9001:2000 Projekt remontu części prawej I piętra budynku Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego (dawnych koszar Sierakowskiego) Branża: INSTALACJE NISKOPRĄDOWE TOM 6 Faza: Kody: PROJEKT BUDOWLANO - WYKONAWCZY CPV Roboty w zakresie instalacji elektrycznej Inwestor: Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego, ul. Konwiktorska 3/ 5, Warszawa. tel. (22) , fax. (22) , mail: sekretariat@cps.srodmiescie.warszawa.pl Jednostka Projektowa: MAKRO-BUDOMAT DEVELOPMENT SP. Z O. O Warszawa, ul. Wolska 50A paw. 9B tel , , fax , biuro@makrobudomat.pl P R O J E K T A N C I : Branża: Imię i Nazwisko: Nr upr.: Data: Podpis: Instalacje elektryczne Autor projektu: mgr inż. Marek Szymankiewicz GTIIa 8346/24/76 05/2014 Sprawdzający: inż. Janusz Ciszewski 288/BP/86 05/2014 Współpraca: Waldemar Bodych Paweł Domański Jacek Puchalski Warszawa, 26 maj 2014

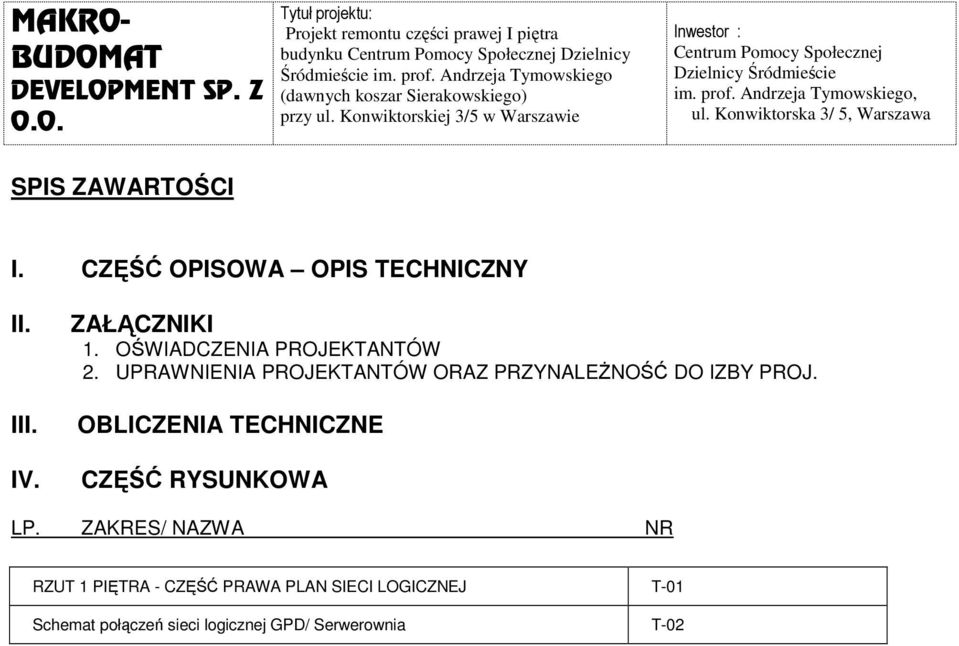

2 MAKRO- BUDOMAT DEVELOPMENT SP. Z O.O. Projekt remontu części prawej I piętra budynku Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego Inwestor : Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego, ul. Konwiktorska 3/ 5, Warszawa SPIS ZAWARTOŚCI I. CZĘŚĆ OPISOWA OPIS TECHNICZNY II. III. IV. ZAŁĄCZNIKI 1. OŚWIADCZENIA PROJEKTANTÓW 2. UPRAWNIENIA PROJEKTANTÓW ORAZ PRZYNALEŻNOŚĆ DO IZBY PROJ. OBLICZENIA TECHNICZNE CZĘŚĆ RYSUNKOWA LP. ZAKRES/ NAZWA NR RZUT 1 PIĘTRA - CZĘŚĆ PRAWA PLAN SIECI LOGICZNEJ T-01 Schemat połączeń sieci logicznej GPD/ Serwerownia T-02

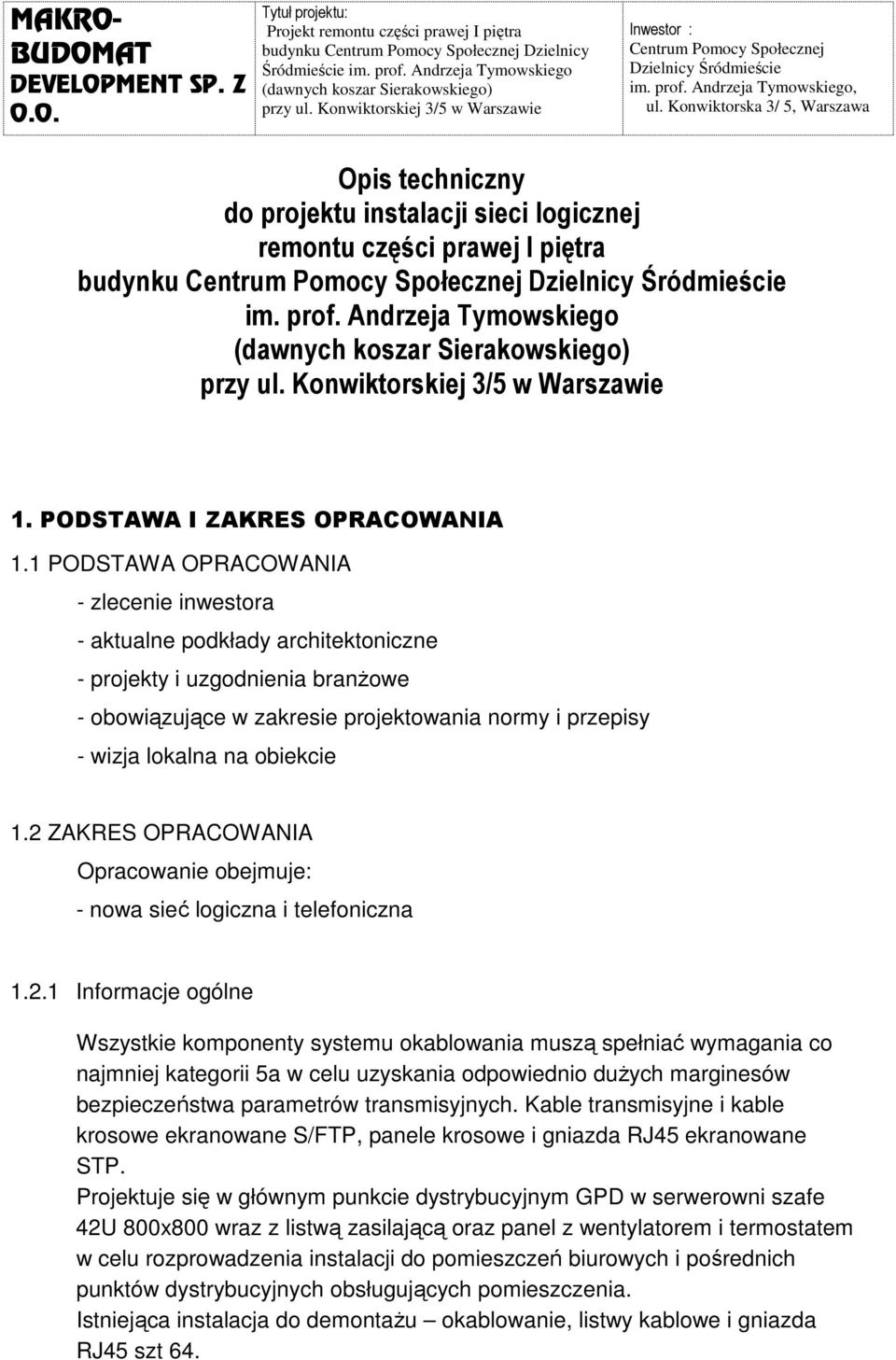

3 MAKRO- BUDOMAT DEVELOPMENT SP. Z O.O. Projekt remontu części prawej I piętra budynku Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego Inwestor : Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego, ul. Konwiktorska 3/ 5, Warszawa Opis techniczny do projektu instalacji sieci logicznej remontu części prawej I piętra budynku Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego 1. PODSTAWA I ZAKRES OPRACOWANIA 1.1 PODSTAWA OPRACOWANIA - zlecenie inwestora - aktualne podkłady architektoniczne - projekty i uzgodnienia branżowe - obowiązujące w zakresie projektowania normy i przepisy - wizja lokalna na obiekcie 1.2 ZAKRES OPRACOWANIA Opracowanie obejmuje: - nowa sieć logiczna i telefoniczna Informacje ogólne Wszystkie komponenty systemu okablowania muszą spełniać wymagania co najmniej kategorii 5a w celu uzyskania odpowiednio dużych marginesów bezpieczeństwa parametrów transmisyjnych. Kable transmisyjne i kable krosowe ekranowane S/FTP, panele krosowe i gniazda RJ45 ekranowane STP. Projektuje się w głównym punkcie dystrybucyjnym GPD w serwerowni szafe 42U 800x800 wraz z listwą zasilającą oraz panel z wentylatorem i termostatem w celu rozprowadzenia instalacji do pomieszczeń biurowych i pośrednich punktów dystrybucyjnych obsługujących pomieszczenia. Istniejąca instalacja do demontażu okablowanie, listwy kablowe i gniazda RJ45 szt 64.

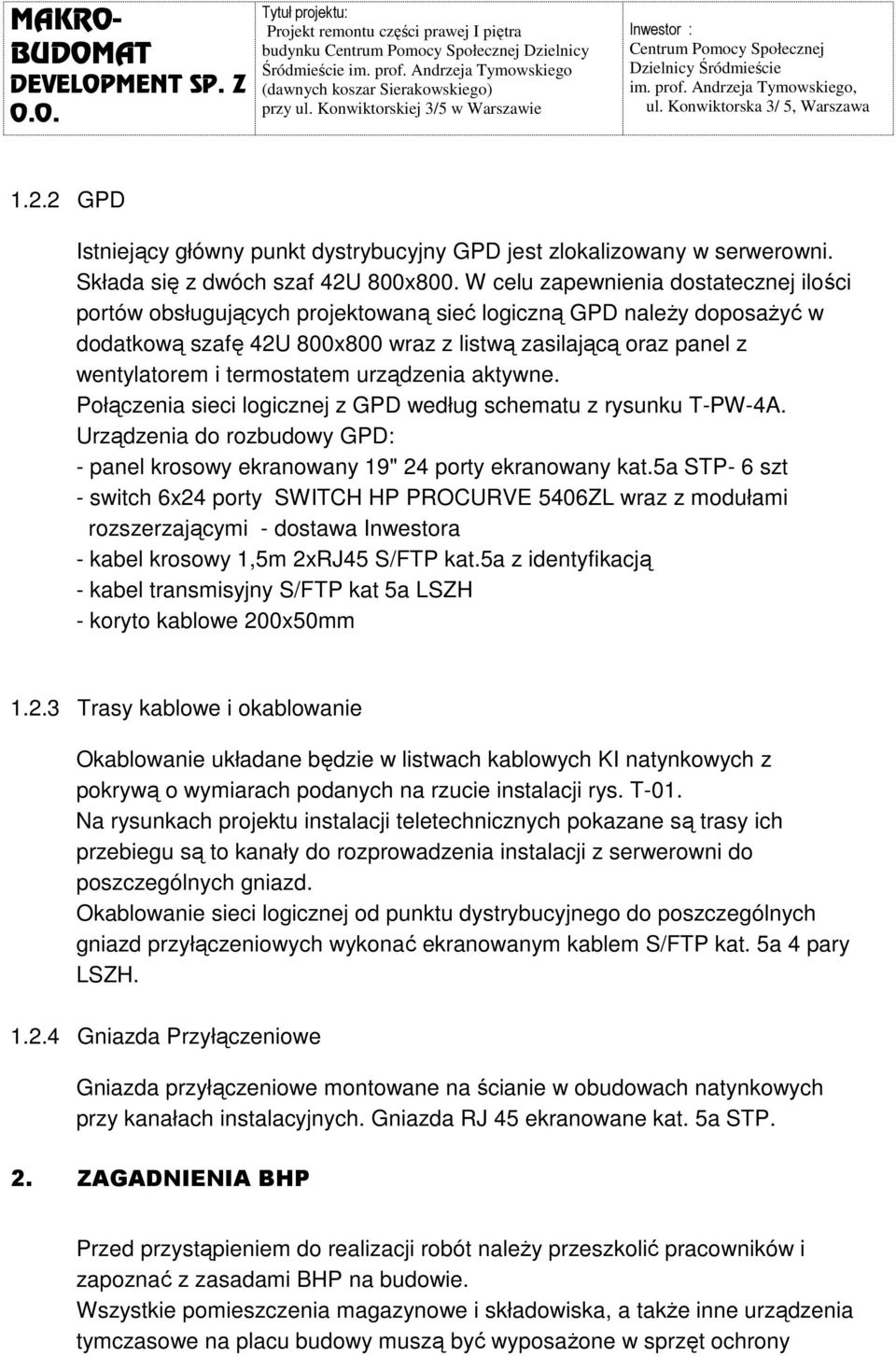

4 MAKRO- BUDOMAT DEVELOPMENT SP. Z O.O. Projekt remontu części prawej I piętra budynku Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego Inwestor : Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego, ul. Konwiktorska 3/ 5, Warszawa GPD Istniejący główny punkt dystrybucyjny GPD jest zlokalizowany w serwerowni. Składa się z dwóch szaf 42U 800x800. W celu zapewnienia dostatecznej ilości portów obsługujących projektowaną sieć logiczną GPD należy doposażyć w dodatkową szafę 42U 800x800 wraz z listwą zasilającą oraz panel z wentylatorem i termostatem urządzenia aktywne. Połączenia sieci logicznej z GPD według schematu z rysunku T-PW-4A. Urządzenia do rozbudowy GPD: - panel krosowy ekranowany 19" 24 porty ekranowany kat.5a STP- 6 szt - switch 6x24 porty SWITCH HP PROCURVE 5406ZL wraz z modułami rozszerzającymi - dostawa Inwestora - kabel krosowy 1,5m 2xRJ45 S/FTP kat.5a z identyfikacją - kabel transmisyjny S/FTP kat 5a LSZH - koryto kablowe 200x50mm Trasy kablowe i okablowanie Okablowanie układane będzie w listwach kablowych KI natynkowych z pokrywą o wymiarach podanych na rzucie instalacji rys. T-01. Na rysunkach projektu instalacji teletechnicznych pokazane są trasy ich przebiegu są to kanały do rozprowadzenia instalacji z serwerowni do poszczególnych gniazd. Okablowanie sieci logicznej od punktu dystrybucyjnego do poszczególnych gniazd przyłączeniowych wykonać ekranowanym kablem S/FTP kat. 5a 4 pary LSZH Gniazda Przyłączeniowe Gniazda przyłączeniowe montowane na ścianie w obudowach natynkowych przy kanałach instalacyjnych. Gniazda RJ 45 ekranowane kat. 5a STP. 2. ZAGADNIENIA BHP Przed przystąpieniem do realizacji robót należy przeszkolić pracowników i zapoznać z zasadami BHP na budowie. Wszystkie pomieszczenia magazynowe i składowiska, a także inne urządzenia tymczasowe na placu budowy muszą być wyposażone w sprzęt ochrony

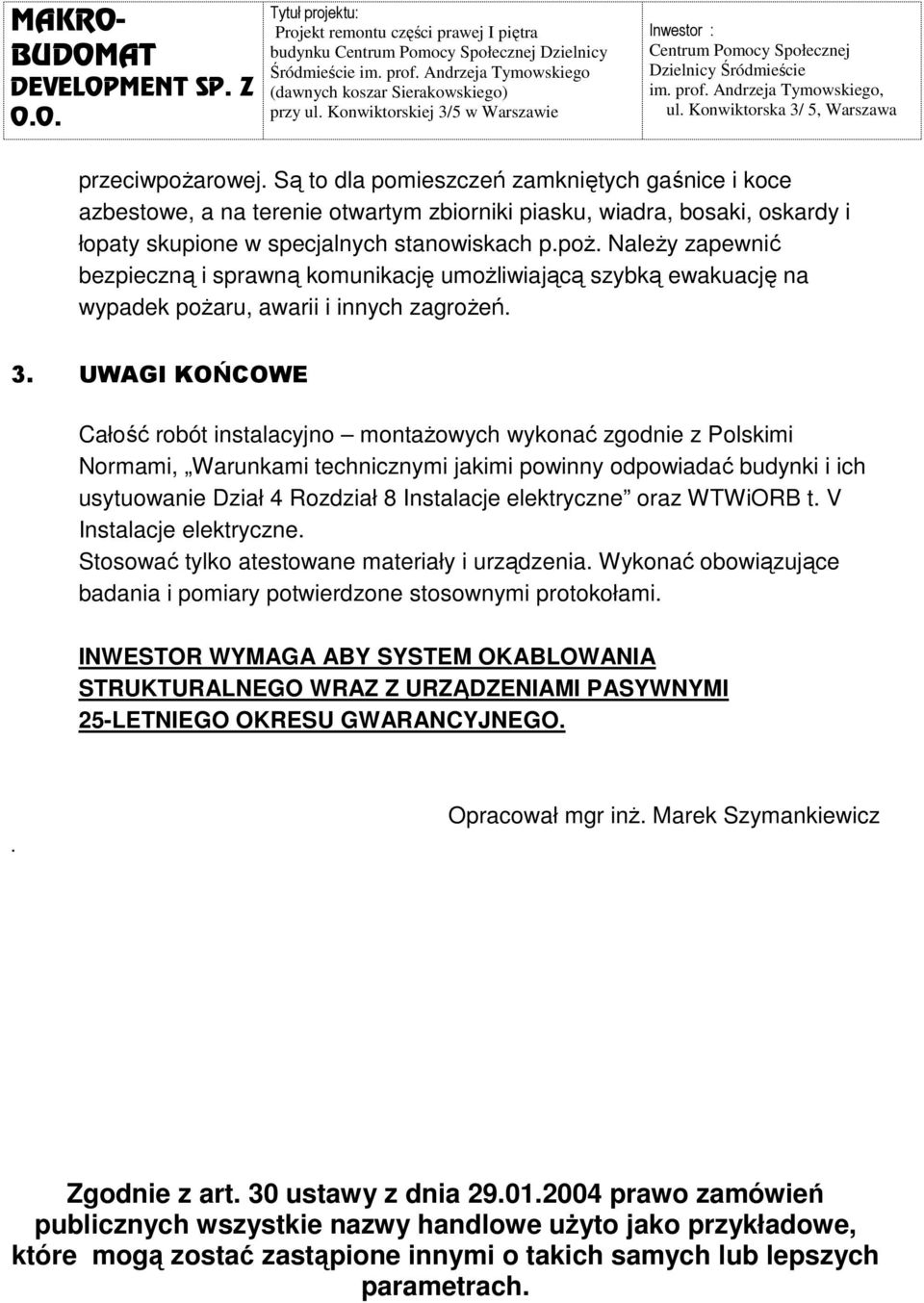

5 MAKRO- BUDOMAT DEVELOPMENT SP. Z O.O. Projekt remontu części prawej I piętra budynku Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego Inwestor : Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego, ul. Konwiktorska 3/ 5, Warszawa przeciwpożarowej. Są to dla pomieszczeń zamkniętych gaśnice i koce azbestowe, a na terenie otwartym zbiorniki piasku, wiadra, bosaki, oskardy i łopaty skupione w specjalnych stanowiskach p.poż. Należy zapewnić bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. 3. UWAGI KOŃCOWE Całość robót instalacyjno montażowych wykonać zgodnie z Polskimi Normami, Warunkami technicznymi jakimi powinny odpowiadać budynki i ich usytuowanie Dział 4 Rozdział 8 Instalacje elektryczne oraz WTWiORB t. V Instalacje elektryczne. Stosować tylko atestowane materiały i urządzenia. Wykonać obowiązujące badania i pomiary potwierdzone stosownymi protokołami. INWESTOR WYMAGA ABY SYSTEM OKABLOWANIA STRUKTURALNEGO WRAZ Z URZĄDZENIAMI PASYWNYMI 25-LETNIEGO OKRESU GWARANCYJNEGO.. Opracował mgr inż. Marek Szymankiewicz Zgodnie z art. 30 ustawy z dnia prawo zamówień publicznych wszystkie nazwy handlowe użyto jako przykładowe, które mogą zostać zastąpione innymi o takich samych lub lepszych parametrach.

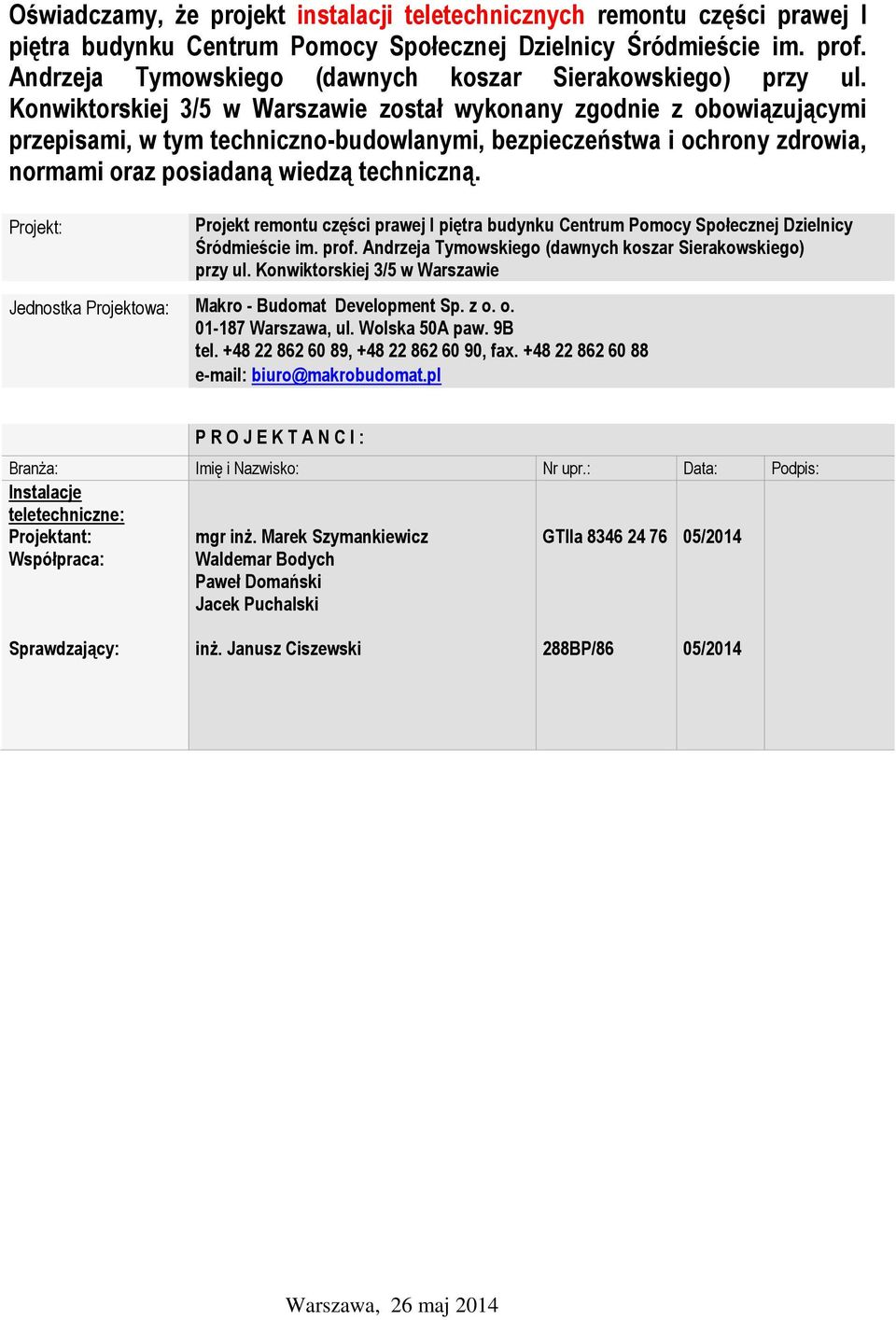

6 Oświadczamy, że projekt instalacji teletechnicznych remontu części prawej I piętra budynku Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego przy ul. Konwiktorskiej 3/5 w Warszawie został wykonany zgodnie z obowiązującymi przepisami, w tym techniczno-budowlanymi, bezpieczeństwa i ochrony zdrowia, normami oraz posiadaną wiedzą techniczną. Projekt: Projekt remontu części prawej I piętra budynku Centrum Pomocy Społecznej Dzielnicy Śródmieście im. prof. Andrzeja Tymowskiego Jednostka Projektowa: Makro - Budomat Development Sp. z o. o Warszawa, ul. Wolska 50A paw. 9B tel , , fax biuro@makrobudomat.pl P R O J E K T A N C I : Branża: Imię i Nazwisko: Nr upr.: Data: Podpis: Instalacje teletechniczne: Projektant: Współpraca: mgr inż. Marek Szymankiewicz Waldemar Bodych Paweł Domański Jacek Puchalski GTIIa /2014 Sprawdzający: inż. Janusz Ciszewski 288BP/86 05/2014 Warszawa, 26 maj 2014

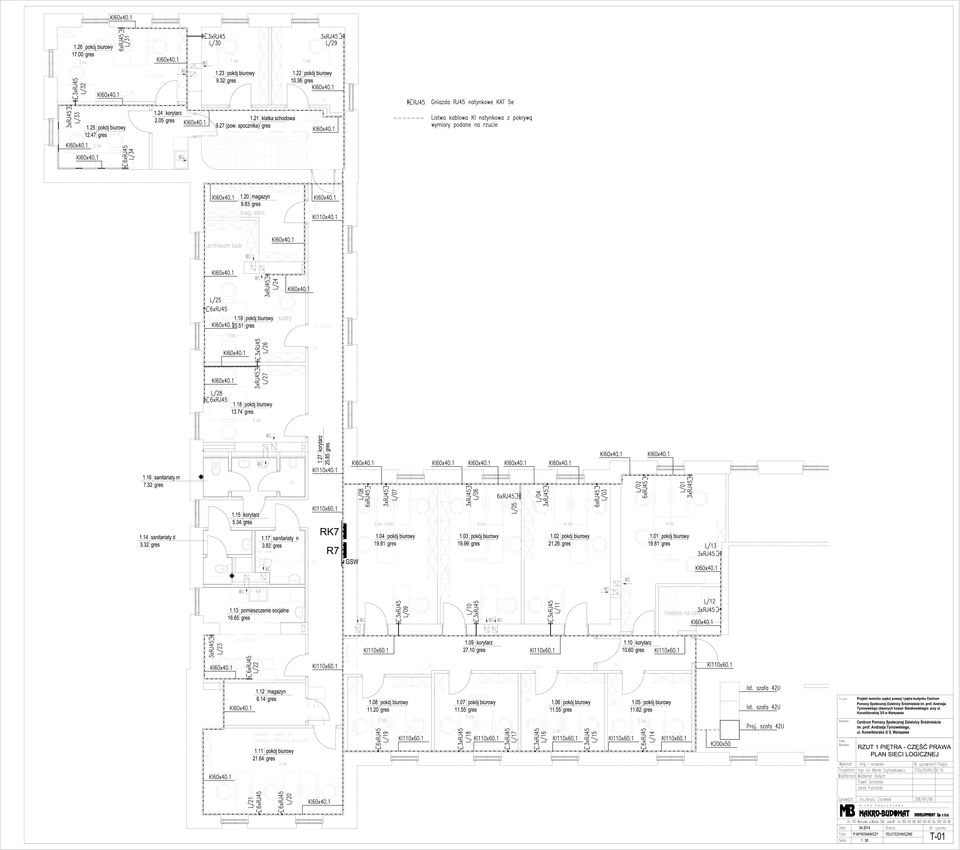

7

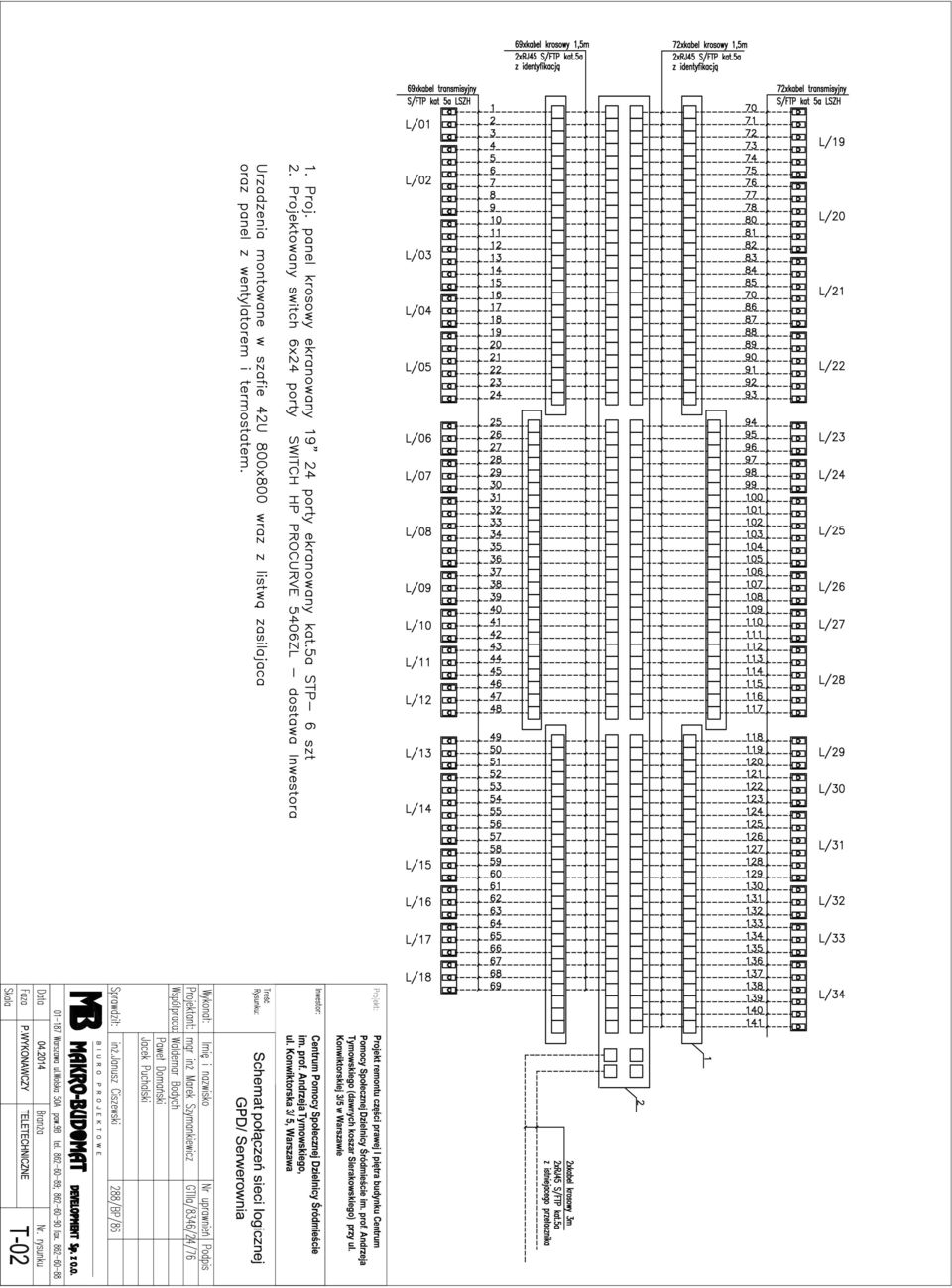

8
