Znane problemy Ogólne (z programu Autodesk Revit Structure 2009 i poprzednie wydania)

Transkrypt

1 AUTODESK REVIT STRUCTURE Znane prblemy Ogólne (z prgramu Autdesk Revit Structure 2009 i pprzednie wydania) Dstswanie zakńczenia ławy fundamentwej Właściwść ławy fundamentwej Nie dziel przy punktach wstawienia nie wpływa na twry utwrzne przez elementy Otwór i ddziałuje tylk na wystąpienia elementów (np. Drzwi), które mżna wstawić. Betnwe płączenia zakńczeń Nwe zachwanie jest graniczne d belek betnwych następujących właściwściach: Przekrje prstkątne z brtem przekrju pprzeczneg równym 0, 90, 180 i 270 stpni. Przekrje trapezidalne, w kształcie litery T i w kształcie litery L z brtem przekrju pprzeczneg równym 0 stpni. Belki muszą zawierać prfile stałe (niezwężające się, nieskręcne) Żaden element płączenia nie mże być nachylny. Tylk belki ustawine w pzimych płaszczyznach rbczych. Belki niespełniające pwyższych kryteriów będą się zachwywać jak w pprzednich wersjach. Uchwyty kształtu nie są dstępne w przypadku elementów charakteryzujących się nwym zachwaniem. Zmiany parametru typu nie pwdują autmatycznej aktualizacji gemetrii płączeń betnwych. Autmatyczne łączenie gemetrii Nie mżna zmienić zasad łączenia hierarchiczneg pmiędzy kategriami elementów, np. strpy zawsze przecinają słupy, gdy używana jest funkcja łączenia gemetrii. Autmatyczne łączenie gemetrii nie zachdzi pmiędzy kategriami ściany i strpu. Nie mżna wyłączyć funkcji autmatyczneg łączenia gemetrii, ale złącza mżna rzłączać ręcznie. Płączna gemetria mże mieć wpływ na wydajnść. Zbrjenie Pdczas umieszczania zbrjenia nie mżna krzystać z wymiarów tymczaswych ani przyciągania. 1

2 Zbrjenia nie mżna umieścić, ile element nie zstanie ucięty, a płaszczyzna rbcza nie znajduje się w zakresie widku, wyjątkiem są strpy i ściany. Standardwe zbrjenie nie zstanie płączne z zakrągleniem zbrjenia strzemienia/ktwy. Więzy kątwe są niedzwlne w definicjach kształtu zbrjenia. Regeneracja widku mże się dbywać pwli w widkach wyskim pzimie szczegółwści przy dużej liczbie elementów Zbrjenie w zakresie widku. Zbrjenie mżna umieścić lub naszkicwać, tylk gdy d prjektu jest wczytana rdzina zbrjenia. Parametrów rdzin nie mżna ddawać d rdzin kształtów zbrjeń. Nwa funkcja Zbrjenie ma zastswanie tylk w przypadku nwych elementów. Elementy zbrjenia utwrzne w pprzednich wersjach będą się zachwywać w stary spsób. Parametry typu Zbrjenie pwierzchniwe i Zbrjenie ścieżką nie istnieją w nwych elementach, w związku z tym parametry danych identyfikacyjnych dla tych elementów nie istnieją. Płyta metalwa Prfil Płyta metalwa na rzutwanej pwierzchni Otwry mże nie być zgdny z prfilem Płyta metalwa Strpu. Element Płyta metalwa mże nie być wyświetlany prawidłw w przypadku niektórych zakrzywinych pwierzchni rzutwanych. Edycja kształtu płyty P kliknięciu pcji Wskaż pdpry dla nachylneg strpu zmiana warunku zakrzywinej krawędzi na Rzutuj na strnę pwduje niepwdzenie edycji kształtu w przypadku niektórych zakrzywinych krawędzi. Tymczaswe bejście prblemu: należy usunąć przeszkadzający łuk. Zbrjenie pwierzchniwe, zbrjenie ścieżką i krawędzie strpu nie będą dpaswywane d gemetrii zmieninym kształcie. Mdel analityczny dachów lub strpów zmieninym kształcie pzstaje w płaszczyźnie pzimej. Grubść strpu i dachu jest mierzna d pinweg rzutu nachylnej pwierzchni, a nie d prstpadłeg. Wydłużenie belki i dcinanie kątwe na płączeniu zakńczeń Dcinanie kątwe belek innych niż betnwe jest graniczne d dwóch belek teg sameg typu w jednej płaszczyźnie. Linie w rdzinie belek (np. ukryte linie) nie będą przycinane/wydłużane d płaszczyzny dcinania kątweg. Uchwyty kształtów belek nie birą udziału w wydłużaniu. Edytr Edycja płączeń belek jest niedstępny, gdy w płączeniu zakńczeń występuje betnwa belka. 2

3 Belki dcięte wcześniej kątw zstaną przycięte za pmcą płaszczyzny cięcia w rzutach średnim/wyskim pzimie szczegółwści. Płączenia belka-słup Słupy mają ramkę graniczającą. Jeśli słup zstanie przesunięty na niewielką dległść i pzstaje n nadal w brębie ramki graniczającej, zakńczenie belki nie zstanie przesunięte. Jeśli słup zstanie przesunięty pza ramkę graniczającą jeg pierwtne płżenie, zakńczenie belki zstanie przyciągnięte z pwrtem d śrdka słupa. Mże t spwdwać nieczekiwane zachwanie na dwa spsby: Wiązar Słup (lub siatka, d której dłączn słup) mże zstać przesunięty na niewielką dległść. Belka dłączna d słupa nie zstanie przesunięta razem z nim. Belki są umieszczane i dłączane d słupa z zachwaniem kreślneg dsunięcia d jeg si. Jeśli słup zstanie przesunięty pza ramkę graniczającą, zaczep belki zstanie przyciągnięty d śrdka słupa i kreślne dsunięcie belki zstanie utracne. Odsunięcia mżna zdefiniwać za pmcą ddatkwych wiązań, np. wymiarów. Punkty panelu nie są autmatycznie dpaswywane d pdziałów górneg pasa. Aby górny pas wiązara był w pełni zgdny z prfilem dachu, linia dniesienia górneg pasa w rdzinie musi pkrywać się z płaszczyzną dniesienia górneg pasa. Otwry szybwe Rdziny lkalne, nawet jeśli należą d kategrii Pdłga, Sufit lub Dach, nie są przecinane przez twry szybwe. Etapy mają becnie wpływ na twry szybwe. Obiekty nadrzędne z wyciętymi szybami mgą nie naprawić się same w innych etapach. Otwry w belkach/usztywnienia belek Nie mżna wyknać dbicia lustrzaneg usztywnień na drugą strnę śrdnika belki. Usztywnień nie mżna umieszczać na pwierzchni w trybie mdelu krawędziweg. Narzędzie pisu belki Narzędzie umżliwia jednczesne zastswanie tylk jedneg typu rzędnej punktu. W przypadku typów rzędnej punktu i etykiet ram knstrukcyjnych należy włączyć w menu rzwijanym parametr Obróć kmpnent. Ukryte linie W niektórych przypadkach wyświetlanie ukrytych linii na ekranie mże być niezgdne z wyjściem wektrwym (np. Drukuj, Eksprtuj). Niektóre krawędzie zakńczeń ścian nie są wyświetlane jak ukryte. 3

4 Filtry W przypadku filtrów nie jest becnie dstępny peratr lub, ale taki sam efekt mżna siągnąć twrząc dwa ddzielne filtry. Widcznść/Grafika P zaimprtwaniu pliku DWG przy zaznacznym plu wybru Tylk bieżący widk, na karcie Kategrie imprtu kna dialgweg Widcznść/Grafika imprtwany plik jest nieprawidłw wyświetlany w każdym widku. Będzie n jednak tylk widczny w widku użytym pdczas imprtu. Pdzielne widki Nie jest mżliwe ustawianie przycięcia pisów na wartść mniejszą niż 1/8 bszaru papieru. Wymiary Autmatyczne wymiarwanie z wybranymi pcjami Cała ściana i Ściany przecinające nie rzpznaje ścian nieprstpadłych i ścian płącznych za pmcą plecenia Płącz gemetrię. Wzry wypełnienia Wzry wypełnienia mżna teraz stswać d większści pwierzchni (w tym zniekształcnych). Istnieją jednak następujące zastrzeżenia: Tylk wzry na pwierzchniach płaskich mżna becnie przesuwać i bracać. W przypadku niektórych złżnych pwierzchni mgą występwać niepżądane anmalie (np. bszary, na których brakuje wzru). Wzry wypełnienia będą wyrównywane z biektem dla wyciętych elementów, ale becnie nie są wyrównywane z biektem dla kmpnentów szczegółu 2D. Obszary maskwania Pdczas maskwania pwierzchni za pmcą bszaru wypełnienia użycie pcji jednliteg białeg klru spwduje niepprawny eksprt d pliku DWG jak ciemneg jednliteg wypełnienia. Zamiast teg należy użyć nweg bszaru maskwania. Obszary maskwania w rdzinach pisów nie są eksprtwane d pliku DWG jak biekty przysłaniające. D bszarów maskwania w rdzinach 3D nie mżna zastswać pdkategrii, pnieważ bszary te mgą zawierać linie szkicu, które mgą należeć d różnych pdkategrii. Zakrzywine linie dniesienia pisów indekswych i etykiet Obecnie nie jest mżliwe utwrzenie zakrzywinych linii dniesienia dla pisów indekswych i etykiet. 4

5 Opisy indekswe Obecnie prgram Autdesk Revit Structure bsługuje tylk jeden plik tabeli pisów indekswych dla jedneg prjektu. W tym jednym pliku mżna jednak płączyć wiele standardów pisów indekswych. Dwlne, nieskjarzne pisy indekswe nie są becnie bsługiwane, tak jak nie są bsługiwane pisy indekswe linii szczegółu. Użytkwnicy mgą stswać pcję Opis indekswy użytkwnika dla pbliskieg elementu raz przesuwać linię dniesienia swbdneg kńca d żądaneg płżenia. Pliki pdłączne Pdczas gdy pdłączne pliki mgą być teraz wyświetlane według widku pdłączneg w widkach przekrju, rzędnej i 3D, parametr dalekiej płaszczyzny przycięcia w widkach przekrju i elewacji będzie zawsze wyświetlany według ustawień widku biektu nadrzędneg, a NIE według ustawień widku pdłączneg nawet wówczas gdy dla łącza ustawine jest wyświetlanie według widku pdłączneg. Nie mżna becnie skpiwać i wkleić umieszczneg elementu łącza zagnieżdżneg w bieżącym lub nwym prjekcie. Obejście prblemu: Skpiuj i wklej definicję łącza zagnieżdżneg z Przeglądarki prjektu. Zagnieżdżne łącze będzie teraz wyświetlane jak łącze najwyższeg pzimu w Przeglądarce prjektu, skąd mżna wstawiać elementy łącza d prjektu. Nakładające się na siebie prblemy z zakresem widku mgą wystąpić, gdy łącza istnieją na innym pzimie niż ten, na którym zstały utwrzne w pdłącznym pliku. Mże t wywłać prblemy z wybrem (np. łącze na pzimie 2 mże być błędnie widczne i wybieralne na pzimie 1). Aby teg uniknąć, w menu Widcznść/Grafika > Płączenia Revit w Ustawieniach wyświetlania dla pcji Typ łącza wybierz ustawienie Niestandardwe i dla pcji Zakres widku kreśl ustawienie <Według widku biektu nadrzędneg>. Ewentualnie mżna wybrać ustawienie Niestandardwe dla każdeg elementu łącza (zamiast dla typu łącza) i dla pcji Zakres widku kreślić <Według widku biektu nadrzędneg>. Pdłączne pliki nie reagują becnie na filtry widku ani w łączu, ani w biekcie nadrzędnym. Imprtwanie pliku DWG Imprtwanie plików DWG z elementami ddalnymi d siebie więcej niż dwie mile (p skalwaniu) mże pwdwać prblemy związane z dkładnścią i nie jest dzwlne. Bardz duże imprtwane pliki DWG należy pdzielić na mniejsze pliki. Imprtwane pliki DWG ze współrzędnymi (przed skalwaniem) dłuższymi niż dziesięć cyfr mgą być bcinane d zera i uszkadzane. Płaszczyzny przekrju nie są becnie imprtwane d gemetrii prgramu Autdesk Revit Structure. Imprtu 2D nie mżna już używać d twrzenia mdelu terenu. Gdy imprtwany jest plik terenu DWG, nie należy wybierać pcji Tylk bieżący widk. 5

6 Eksprt d pliku DWG Nadpisania grafiki półcieniwej nie są becnie eksprtwane d pliku DWG. Dmyślnie szerkści linii w plikach DWG nie są wyświetlane, a w prgramie Autdesk Revit Structure nie jest becnie dstępna pcja eksprtu z tym przełącznikiem w pzycji włącznej. Aby wyświetlić szerkści linii prgramu Autdesk Revit Structure w pliku DWG, wyknaj następujące czynnści: 1) Otwórz plik DWG. 2) Kliknij pcję Frmat > Szerkść linii. 3) Zaznacz ple wybru Wyświetl szerkść linii. Eksprt pliku DWF 2D Nwa funkcja Eksprtuj dane biektu umżliwia becnie tylk eksprt danych biektu dla widków brazu wektrweg. W przypadku widków eksprtwanych jak brazy rastrwe (wymagane dla widków cieniwanych lub cieni) dane biektu nie są eksprtwane. Jeśli bieżący rzmiar arkusza w pliku DWF nie jest bsługiwany przez aktualnie wybraną drukarkę, w knie dialgwym mże zstać wyświetlny kmunikat infrmujący niezgdnści pliku z drukarką. Zamknij kn dialgwe Eksprt, kliknij menu Plik > Ustawienia drukwania, zmień nazwę drukarki na <W sesji> i pwróć d kna Eksprt pliku DWF. Drukwanie wektrwe z elementami przezrczystymi lub brazami rastrwymi Pdczas drukwania wektrweg widków zawierających przezrczyste bszary jednliteg wypełnienia lub przezrczyste materiały (np. szkł) z elementami bryłwymi znajdującymi się pniżej lub brazów rastrwych nakładających się na mdel prgramu Revit Structure, wydruk mże się znacznie różnić d widku wyświetlaneg na ekranie. W tych przypadkach należy użyć drukwania rastrweg. Prblemy z ustawieniami drukarki Ustawienia zarządzania klrami (np. ICM i ClrSmart) w niektórych drukarkach mgą pwdwać anmalie związane z wypełnieniem klrem wydruków z prgramu Autdesk Revit Structure. Na przykład niektóre wypełnienia ściany skali niskiej szczegółwści mgą nie być wyświetlane. Należy spróbwać innych ustawień zarządzania klrami w drukarce. W przypadku nwych i uaktualninych plików używane jest ustawienie pwiększenia Dpasuj d strny zamiast Pwiększ 100%. Drukwanie wsadwe d pliku PDF Gdy drukwanych jest wiele arkuszy prgramu Autdesk Revit Architecture d pliku Adbe PDF, dmyślne ustawienia drukarki PDF mgą wymagać kliknięcia przycisku Zapisz przed przetwrzeniem każdeg arkusza, a dla każdeg arkusza mże być twierana sesja przeglądarki plików PDF. Aby umżliwić bezbsługwe drukwanie wsadwe, wyknaj następujące czynnści: 1. W systemie peracyjnym Windws przejdź d menu Ustawienia > Drukarki i faksy. Kliknij prawym przyciskiem pzycję Adbe PDF i wybierz pcję Prperties (Właściwści). 2. W knie dialgwym Adbe PDF Prperties (Właściwści Adbe PDF) kliknij przycisk Printing Preferences (Preferencje drukwania). 6

7 3. W knie dialgwym PDF Printing Preferences (Preferencje drukwania Adbe PDF) kliknij listę rzwijaną pcji Adbe PDF Output Flder (Flder wyjściwy Adbe PDF). Wybierz pzycję Mje dkumenty *.pdf. Spwduje t autmatyczne wysyłanie wszystkich arkuszy d flderu Mje dkumenty bez wyświetlania pjedynczych mnitów. 4. Usuń zaznaczenie pla wybru View Adbe PDF results (Wyświetl wyniki Adbe PDF). Uniemżliwi t twieranie sesji przeglądarki plików PDF w przypadku każdeg arkusza. Imprtwanie plików Ggle SketchUp Pwierzchnie dwustrnne. Jeśli materiał/klr jest przypisany tylk d jednej strny pwierzchni w aplikacji Ggle SketchUp, w prgramie Autdesk Revit Structure bie strny trzymują ten materiał dmyślnie. Jeśli materiał znajduje się na bu strnach, w prgramie Autdesk Revit Structure p bu strnach zstanie zastswany materiał Pwierzchnia 1. Jeśli strny w pliku SketchUp są dwrócne i pmalwane w różny spsób, w prgramie Autdesk Revit Structure mże nie być na nich wyświetlany pprawny materiał. Niektóre właściwści prgramu SketchUp nie są becnie bsługiwane pdczas imprtwania d prgramu Autdesk Revit Structure: mapy brazów tekstur, przezrczystść, gładkie pwierzchnie zakrzywine, tekst i wymiary, brazy rastrwe, zapisane strny. Obiektów imprtwanych d widków 2D nie mżna becnie przeciąć płaszczyzną cięcia, chyba że jest t imprt d kategrii rdziny umżliwiającej cięcie. Nie wszystkie imprtwane elementy prgramu SketchUp mgą becnie generwać zakresy kndygnacji. Grupy lub kmpnenty, które zstały całkwicie przeskalwane za pmcą narzędzia skalwania prgramu SketchUp, p zaimprtwaniu d prgramu Autdesk Revit Architecture mgą być skalwane nieprawidłw. Rzbite mdele prgramu SketchUp pwinny być imprtwane w pprawnej skali. Wydajnść Pdczas krzystania z brazów rastrwych w tabelkach rysunkwych należy rzpcząć d dpwiednieg rzmiaru brazu. Imprtwanie przesadnie dużych grafik w wyskiej rzdzielczści, a następnie zmiana ich rzmiaru mże niekrzystnie wpłynąć na wydajnść prgramu Autdesk Revit Structure. Imprt pliku DWG wprwadza becnie wszystkie wzry linii i kreskwania becne w pliku DWG. Mże t spwdwać zmniejszenie wydajnści. Przed zapisaniem i zaimprtwaniem grafiki d prgramu Autdesk Revit Architecture należy usunąć nieużywane wzry i kreskwania w aplikacji AutCAD. Instalacja Ddatek Windws XP Service Pack 2 zawiera nwą zaprę prgramwą, która przy dmyślnych ustawieniach blkuje serwer licencji Autdesk zainstalwany na tym samym kmputerze. Istnieją dwie pcje knfiguracji teg panelu sterwania, aby pnwnie włączyć licencjnwanie sieciwe firmy Autdesk: 1) Wyłącz zaprę (twórz menu Start\Ustawienia\Panel sterwania\zapra systemu Windws, przejdź na kartę Ogólne i ustaw przełącznik w pzycji Wyłącz; 2) Utwórz wyjątki prtów (szczegółwe infrmacje na temat tej metdy mżna znaleźć w dkumentacji systemu Windws XP). Błąd Zbyt długa nazwa : Błąd ten jest wyświetlany, jeśli pdczas instalwania prgramwania Autdesk Revit Structure łączna długść ścieżki i nazwy niektórych 7

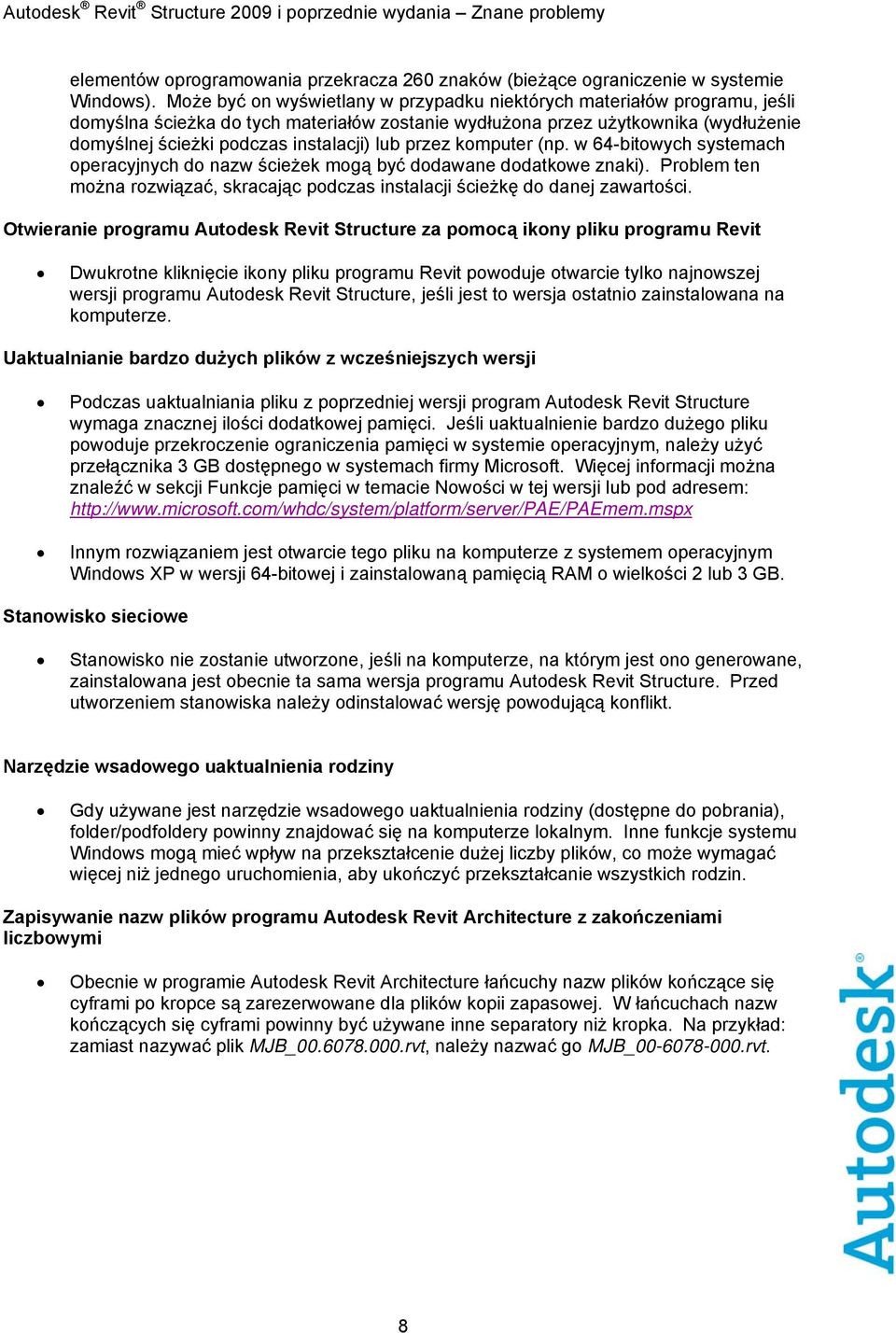

8 elementów prgramwania przekracza 260 znaków (bieżące graniczenie w systemie Windws). Mże być n wyświetlany w przypadku niektórych materiałów prgramu, jeśli dmyślna ścieżka d tych materiałów zstanie wydłużna przez użytkwnika (wydłużenie dmyślnej ścieżki pdczas instalacji) lub przez kmputer (np. w 64-bitwych systemach peracyjnych d nazw ścieżek mgą być ddawane ddatkwe znaki). Prblem ten mżna rzwiązać, skracając pdczas instalacji ścieżkę d danej zawartści. Otwieranie prgramu Autdesk Revit Structure za pmcą ikny pliku prgramu Revit Dwukrtne kliknięcie ikny pliku prgramu Revit pwduje twarcie tylk najnwszej wersji prgramu Autdesk Revit Structure, jeśli jest t wersja statni zainstalwana na kmputerze. Uaktualnianie bardz dużych plików z wcześniejszych wersji Pdczas uaktualniania pliku z pprzedniej wersji prgram Autdesk Revit Structure wymaga znacznej ilści ddatkwej pamięci. Jeśli uaktualnienie bardz dużeg pliku pwduje przekrczenie graniczenia pamięci w systemie peracyjnym, należy użyć przełącznika 3 GB dstępneg w systemach firmy Micrsft. Więcej infrmacji mżna znaleźć w sekcji Funkcje pamięci w temacie Nwści w tej wersji lub pd adresem: Innym rzwiązaniem jest twarcie teg pliku na kmputerze z systemem peracyjnym Windws XP w wersji 64-bitwej i zainstalwaną pamięcią RAM wielkści 2 lub 3 GB. Stanwisk sieciwe Stanwisk nie zstanie utwrzne, jeśli na kmputerze, na którym jest n generwane, zainstalwana jest becnie ta sama wersja prgramu Autdesk Revit Structure. Przed utwrzeniem stanwiska należy dinstalwać wersję pwdującą knflikt. Narzędzie wsadweg uaktualnienia rdziny Gdy używane jest narzędzie wsadweg uaktualnienia rdziny (dstępne d pbrania), flder/pdfldery pwinny znajdwać się na kmputerze lkalnym. Inne funkcje systemu Windws mgą mieć wpływ na przekształcenie dużej liczby plików, c mże wymagać więcej niż jedneg uruchmienia, aby ukńczyć przekształcanie wszystkich rdzin. Zapisywanie nazw plików prgramu Autdesk Revit Architecture z zakńczeniami liczbwymi Obecnie w prgramie Autdesk Revit Architecture łańcuchy nazw plików kńczące się cyframi p krpce są zarezerwwane dla plików kpii zapaswej. W łańcuchach nazw kńczących się cyframi pwinny być używane inne separatry niż krpka. Na przykład: zamiast nazywać plik MJB_ rvt, należy nazwać g MJB_ rvt. 8

9 Autdesk and Revit are registered trademarks r trademarks f Autdesk, Inc., and/r its subsidiaries and/r affiliates in the USA and/r ther cuntries. Flexlm is a registered trademark f Macrvisin Cmpany. All ther brand names, prduct names, r trademarks belng t their respective hlders. Autdesk reserves the right t alter prduct fferings and specificatins at any time withut ntice, and is nt respnsible fr typgraphical r graphical errrs that may appear in this dcument. Occasinally, Autdesk makes statements regarding planned r future develpment effrts fr ur existing r new prducts and services. These statements are nt intended t be a prmise r guarantee f future delivery f prducts, services, r features but merely reflect ur current plans, which may change. The Cmpany assumes n bligatin t update these frwardlking statements t reflect any change in circumstances, after the statements are made Autdesk, Inc. All rights reserved. 9
