Znane problemy Ogólne (z programu Revit Structure 2008 i wcześniejszych wersji)

Transkrypt

1 REVIT STRUCTURE Znane problemy Ogólne (z programu Revit Structure 2008 i wcześniejszych wersji) Karta graficzna i biblioteka OpenGL Niektóre karty graficzne mogą powodować awarię aplikacji Revit Structure, gdy włączona jest akceleracja grafiki OpenGL. Starsze niż dwuletnie karty graficzne i te, które nie obsługują biblioteki OpenGL 1.3, mogą nie współpracować z akceleracją OpenGL. Stanowisko sieciowe Stanowisko nie zostanie utworzone, jeśli na komputerze, na którym jest ono generowane, zainstalowana jest obecnie ta sama wersja programu Revit Structure. Przed utworzeniem stanowiska należy odinstalować wersję powodującą konflikt. Zagnieżdżone łącza Nie można obecnie skopiować i wkleić umieszczonego elementu łącza zagnieżdżonego w bieżącym lub nowym projekcie. Obejście problemu: Skopiuj i wklej definicję zagnieżdżonego łącza z Przeglądarki projektu. Zagnieżdżone łącze będzie teraz wyświetlane jako łącze najwyższego poziomu w Przeglądarce projektu, skąd można wstawiać elementy łącza do projektu. Problem z zakresem widoku łącza Nakładające się na siebie problemy z zakresem widoku mogą wystąpić, gdy łącza istnieją na innym poziomie niż ten, na którym zostały utworzone w podłączonym pliku. Może to wywołać problemy z wyborem (np. łącze na poziomie 2 może być błędnie widoczne i wybieralne na poziomie 1). Aby tego uniknąć, w menu Widoczność/Grafika > Połączenia Revit w Ustawieniach wyświetlania dla opcji Typ łącza wybierz ustawienie Niestandardowe i dla opcji Zakres widoku określ ustawienie <Według widoku obiektu nadrzędnego>. Ewentualnie można wybrać ustawienie Niestandardowe dla każdego elementu łącza (zamiast dla typu łącza) i dla opcji Zakres widoku określić <Według widoku obiektu nadrzędnego>. Drukowanie wektorowe z elementami przezroczystymi lub obrazami rastrowymi Gdy widoki drukowania wektorowego zawierające przezroczyste obszary jednolitego wypełnienia lub przezroczyste materiały (np. szkło) z elementami bryłowymi znajdującymi się poniżej lub obrazy rastrowe nakładające się na model programu Revit Structure wydruk może się znacznie różnić od widoku wyświetlanego na ekranie. W tych wypadkach należy korzystać z drukowania rastrowego. Problemy z ustawieniami drukarki 1

2 Ustawienia zarządzania kolorami (np. ICM i ColorSmart) w niektórych drukarkach mogą powodować anomalie związane z wypełnieniem kolorem wydruków z programu Revit Structure. Na przykład niektóre wypełnienia ściany o skali niskiej szczegółowości mogą nie być wyświetlane. Należy spróbować innych ustawień zarządzania kolorami w drukarce. Otwieranie programu Revit Structure za pomocą ikony pliku programu Revit Dwukrotne kliknięcie ikony pliku programu Revit powoduje otwarcie tylko najnowszej wersji programu Revit Structure, jeśli jest to wersja ostatnio zainstalowana na komputerze. Obszary maskowania Podczas maskowania powierzchni za pomocą obszaru wypełnienia użycie opcji jednolitego białego koloru spowoduje niepoprawny eksport do pliku DWG jako ciemnego jednolitego wypełnienia. Zamiast tego należy użyć nowego obszaru maskowania. Obszary maskowania w rodzinach opisów nie są eksportowane do pliku DWG jako obiekty przysłaniające. Do obszarów maskowania w rodzinach 3D nie można zastosować podkategorii, ponieważ obszary te mogą zawierać linie szkicu, które mogą należeć do różnych podkategorii. Eksport do pliku DWG Nadpisania grafiki półcieniowej nie są obecnie eksportowane do pliku DWG. Domyślnie szerokości linii w plikach DWG nie są wyświetlane, a w programie Revit Structure nie jest obecnie dostępna opcja eksportu z tym przełącznikiem w pozycji włączonej. Aby wyświetlić szerokości linii programu Revit Structure w pliku DWG, wykonaj następujące czynności: 1) Otwórz plik DWG, 2) Kliknij opcję Format > Szerokość linii i 3) Zaznacz pole wyboru Wyświetl szerokość linii. Stropy o zmienionym kształcie Wiązar Zbrojenie powierzchniowe, zbrojenie ścieżką i krawędzie stropu nie będą dopasowywane do geometrii o zmienionym kształcie. Model analityczny dachów lub stropów o zmienionym kształcie pozostaje w płaszczyźnie poziomej. Grubość stropu i dachu jest mierzona od pionowego rzutu nachylonej powierzchni, a nie od prostopadłej. Punkty panelu nie są automatycznie dopasowywane do podziałów górnego pasa. Aby górny pas wiązara był w pełni zgodny z profilem dachu, linia odniesienia górnego pasa w rodzinie musi pokrywać się z płaszczyzną odniesienia górnego pasa. 2

3 Otwory w belkach/usztywnienia belek Nie można wykonać odbicia lustrzanego usztywnień na drugą stronę środnika belki. Usztywnień nie można umieszczać na powierzchni w trybie modelu krawędziowego. Podzielone widoki Nie jest możliwe ustawianie przycięcia opisów na wartość mniejszą niż 1/8 obszaru papieru. Model terenu i import 2D Importu 2D nie można już używać do tworzenia modelu terenu. Gdy importowany jest plik terenu DWG, nie należy wybierać opcji Tylko bieżący widok. Ustawienia drukowania (domyślne i po uaktualnieniu) W przypadku nowych i uaktualnionych plików używane jest ustawienie powiększenia Dopasuj do strony zamiast Powiększ 100%. Drukowanie wsadowe do pliku PDF Gdy drukowanych jest wiele arkuszy programu Revit Structure do pliku Adobe PDF, domyślne ustawienia drukarki PDF mogą wymagać kliknięcia przycisku Zapisz przed przetworzeniem każdego arkusza, a dla każdego arkusza może być otwierana sesja przeglądarki plików PDF. Aby umożliwić bezobsługowe drukowanie wsadowe, wykonaj następujące czynności: 1. W systemie operacyjnym Windows przejdź do menu Ustawienia > Drukarki i faksy. Kliknij prawym przyciskiem pozycję Adobe PDF i wybierz opcję Właściwości. 2. W oknie dialogowym Właściwości Adobe PDF kliknij przycisk Preferencje drukowania 3. W oknie dialogowym Preferencje drukowania Adobe PDF kliknij listę rozwijaną opcji Folder wyjściowy Adobe PDF. Wybierz pozycję Moje dokumenty *.pdf. Spowoduje to automatyczne wysyłanie wszystkich arkuszy do folderu Moje dokumenty bez wyświetlania pojedynczych monitów. 4. Odznacz pole wyboru Wyświetl wyniki Adobe PDF. Uniemożliwi to otwieranie sesji przeglądarki plików PDF przy każdym arkuszu. Instalacja Dodatek Windows XP Service Pack 2 zawiera nową zaporę programową, która przy domyślnych ustawieniach blokuje serwer licencji Autodesk zainstalowany na tym samym komputerze. Istnieją dwie opcje konfiguracji tego panelu sterowania, aby ponownie włączyć 3

4 licencjonowanie sieciowe firmy Autodesk: 1) Wyłącz zaporę (otwórz menu Start\Ustawienia\Panele sterowania\zapora systemu Windows, przejdź do karty Ogólne i ustaw przełącznik w pozycji Wyłącz; 2) Utwórz wyjątki portów (aby dowiedzieć się więcej na temat tej metody, zapoznaj się z dokumentacją systemu Windows XP). Błąd Zbyt długa nazwa : Błąd ten jest wyświetlany, jeśli podczas instalacji oprogramowania Revit Structure łączna długość ścieżki i nazwy niektórych elementów oprogramowania przekracza 260 znaków (bieżące ograniczenie w systemie Windows). Może być on wyświetlany w przypadku niektórych materiałów programu, jeśli domyślna ścieżka do tych materiałów zostanie wydłużona przez użytkownika (wydłużenie domyślnej ścieżki podczas instalacji) lub przez komputer (np. w 64-bitowych systemach operacyjnych do nazw ścieżek mogą być dodawane dodatkowe znaki). Problem ten można rozwiązać, skracając podczas instalacji ścieżkę do danego materiału. Sporadyczny brak symboli rozwinięcia podkategorii Błąd wycieku pamięci w systemie Windows XP może czasami powodować wyłączenie symbolu + w rozwijanych drzewach kategorii w oprogramowaniu Revit Structure (np. Widoczność/Grafika lub Przeglądarka projektów), co powoduje, że górny nagłówek jest wyświetlany bez podkategorii. Wystąpienie tego problemu jest najbardziej prawdopodobne w przypadku funkcji programu Revit Structure zużywających dużą ilość pamięci, np. obrót dużego modelu 3D. Ponowne uruchomienie programu Revit Structure zwykle rozwiązuje problem. Firma Microsoft wydała dwie aktualne poprawki, które mogą trwale rozwiązać ten problem: WindowsXP-KB v5-x86-ENU.exe i WindowsXP-KB v5-x86- Symbols-ENU.exe. Uaktualnianie bardzo dużych plików z wcześniejszych wersji Podczas uaktualniania pliku z poprzedniej wersji Program Revit Structure wymaga znacznej ilości dodatkowej pamięci. Jeśli uaktualnienie bardzo dużego pliku powoduje przekroczenie ograniczenia pamięci w systemie operacyjnym, należy użyć przełącznika 3 GB dostępnego w systemach firmy Microsoft. Więcej informacji można znaleźć w sekcji Funkcje pamięci w temacie Nowości w tej wersji lub pod adresem: Innym rozwiązaniem jest otwarcie tego pliku na komputerze z systemem operacyjnym Windows XP64 i z zainstalowaną pamięcią RAM o wielkości 2 lub 3 GB. Program Structure nie był szeroko testowany w 64-bitowych systemach operacyjnych, ale da się odczuć pewną poprawę pojemności pamięci. Graficzne zestawienia słupów W graficznych zestawieniach słupów w modelu głównym aktualnie wyświetlane są wszystkie słupy ze wszystkich opcji projektu. Połączenia belka-słup Słupy mają ramkę ograniczającą. Jeśli słup zostanie przesunięty na niewielką odległość i pozostaje on nadal w obrębie ramki ograniczającej, zakończenie belki nie zostanie przesunięte. Jeśli słup zostanie przesunięty poza ramkę ograniczającą jego pierwotne położenie, zakończenie belki zostanie przyciągnięte z powrotem do środka słupa. Może to spowodować nieoczekiwane zachowanie na dwa sposoby: 4

5 o o Słup (lub siatka, do której dołączony jest słup) może zostać przesunięty na niewielką odległość. Belka dołączona do słupa nie zostanie przesunięta razem ze słupem. Belki są umieszczane i dołączane do słupa z zachowaniem określonego odsunięcia od osi słupa. Jeśli słup zostanie przesunięty poza ramkę ograniczającą, zaczep belki zostanie przyciągnięty do środka słupa i określone odsunięcie belki zostanie utracone. Odsunięcia można zdefiniować, używając dodatkowych wiązań, np. wymiarów. Rodziny lokalne W przypadku lokalnej rodziny belek nie można ustawić właściwości Stopień swobody początku i Stopień swobody końca. Import i eksport plików.png W programie Revit Structure można teraz importować i eksportować pliki Portable Network Graphics (.PNG). Jednak pliki.png osadzone w importowanym pliku DWG nie są obecnie włączane do importu. Wydajność Podczas korzystania z obrazów rastrowych w tabelkach rysunkowych, należy rozpocząć od odpowiedniego rozmiaru obrazu. Import przesadnie dużych grafik w wysokiej rozdzielczości, a następnie zmiana ich rozmiaru może niekorzystnie wpłynąć na wydajność programu Revit Structure. Import pliku DWG wprowadza obecnie wszystkie wzory linii i kreskowania obecne w pliku DWG. Może to spowodować zmniejszenie wydajności. W aplikacji AutoCAD należy usunąć nieużywane wzory i kreskowania przed zapisaniem i zaimportowaniem grafiki do programu Revit Structure. Współdzielenie pracy Zapisywanie w pliku centralnym za pomocą przycisku Zapisz w pliku centralnym dostępnego na pasku narzędzi nie powoduje porzucenia żadnego zadania użytkownika. Aby porzucić własność zadania, użyj polecenia Zapisz w pliku centralnym dostępnego w menu pliku, ponieważ zawiera ono pole wyboru z opcją porzucenia zadań użytkownika. Zarządzanie łączami we współdzielonym projekcie Obecnie we współdzielonych projekcie wszystkie operacje (Importuj, Wczytaj ponownie z itd.) w oknie dialogowym Zarządzaj połączeniami zostaną cofnięte i utracone, jeśli ktokolwiek dokona zapisu w pliku centralnym. Aby wykonać te operacje zarządzania łączami, konieczne jest, aby: 1) każdy wykonał polecenia Zapisz w pliku centralnym, Porzuć i zamknął program; 2) jeden użytkownik wprowadził zmiany w zarządzaniu łączami; 3) każdy utworzył nowe pliki lokalne. Obszar wypełnienia dla maskowania Podczas maskowania powierzchni za pomocą obszaru wypełnienia użycie opcji jednolitego białego koloru spowoduje niepoprawny eksport do pliku DWG jako ciemnego jednolitego wypełnienia. Zamiast tego dla typu obszaru Obszar wypełnienia z opcją Wzór wypełnienia 5

6 należy ustawić wartość Brak wypełnienia, a dla właściwości Tło ustawić wartość Nieprzezroczyste. Zakrzywione linie odniesienia opisów indeksowych i etykiet Obecnie nie jest możliwe utworzenie zakrzywionych linii odniesienia dla opisów indeksowych i etykiet. Kreskowania w obróconych widokach Obecnie w obróconych widokach niektóre kreskowania mogą być niedopasowane po wydrukowaniu. Opisy indeksowe Obecnie program Revit Structure obsługuje tylko jeden plik tabeli opisów indeksowych dla jednego projektu. W tym jednym pliku można jednak połączyć wiele standardów opisów indeksowych. Dowolne, nieskojarzone opisy indeksowe nie są obecnie obsługiwane, tak jak nie są obsługiwane opisy indeksowe linii szczegółu. Użytkownicy mogą stosować opcję Opis indeksowy użytkownika dla pobliskiego elementu oraz przesuwać linię odniesienia swobodnego końca do żądanego położenia. Filtry W przypadku filtrów nie jest obecnie dostępny operator lub, ale taki sam efekt można osiągnąć tworząc dwa oddzielne filtry. Podłączone pliki nie reagują obecnie na filtry widoku ani w łączu, ani w obiekcie nadrzędnym. Wymiary Automatyczne wymiarowanie z wybranymi opcjami Cała ściana i Ściany przecinające nie rozpoznaje ścian nieprostopadłych i ścian połączonych za pomocą polecenia Połącz geometrię. 6

7 Otwory szybowe Rodziny lokalne, nawet jeśli należą do kategorii Podłoga, Sufit lub Dach, nie są przecinane przez otwory szybowe. Etapy mają obecnie wpływ na otwory szybowe. Obiekty nadrzędne z wyciętymi szybami mogą nie naprawić się same w innych etapach. Widoczność/Grafika Po zaimportowaniu pliku DWG przy zaznaczonym polu wyboru Tylko bieżący widok, na karcie Kategorie importu okna dialogowego Widoczność/Grafika importowany plik jest niepoprawnie wyświetlany w każdym widoku. Będzie on jednak tylko widoczny w widoku użytym podczas importu. Wyrównanie wzoru w komponentach szczegółu Wzory wypełnienia będą wyrównywane z obiektem dla wyciętych elementów, ale obecnie nie są wyrównywane z obiektem dla komponentów szczegółu 2D. Narzędzie wsadowego uaktualnienia rodziny Gdy używane jest narzędzie wsadowego uaktualnienia rodziny (dostępne do pobrania), folder/podfoldery powinny znajdować się na komputerze lokalnym. Inne funkcje systemu Windows mogą mieć wpływ na przekształcenie dużej liczby plików, które może wymagać więcej niż jednego uruchomienia, aby ukończyć przekształcanie wszystkich rodzin. Eksport pliku DWF 2D Nowa funkcja Eksport danych obiektu umożliwia obecnie tylko eksport danych obiektu dla widoków obrazu wektorowego. W przypadku widoków eksportowanych jako obrazy rastrowe (wymagane dla widoków cieniowanych lub cieni) dane obiektu nie są eksportowane. Jeśli bieżący rozmiar arkusza w pliku DWF nie jest obsługiwany przez aktualnie wybraną drukarkę, w oknie dialogowym może zostać wyświetlony komunikat: Plik niezgodny z drukarką. Zamknij okno dialogowe Eksport, kliknij menu Plik > Ustawienia drukowania, zmień nazwę drukarki na <W sesji> i powróć do okna Eksport pliku DWF. Import z programu AutoCAD 2008 Płaszczyzny przekroju nie są obecnie importowane do geometrii programu Revit Structure. Import pliku SketchUp Powierzchnie dwustronne. Jeśli materiał/kolor jest przypisany tylko do jednej strony powierzchni w aplikacji SketchUp, w programie Revit Structure obie strony otrzymują ten materiał domyślnie. Jeśli materiał znajduje się na obu stronach, w programie Revit Structure po obu stronach zostanie zastosowany materiał Powierzchnia 1. Jeśli strony w pliku SketchUp są odwrócone i pomalowane w różny sposób, w programie Revit Structure może nie być na nich wyświetlany poprawny materiał. 7

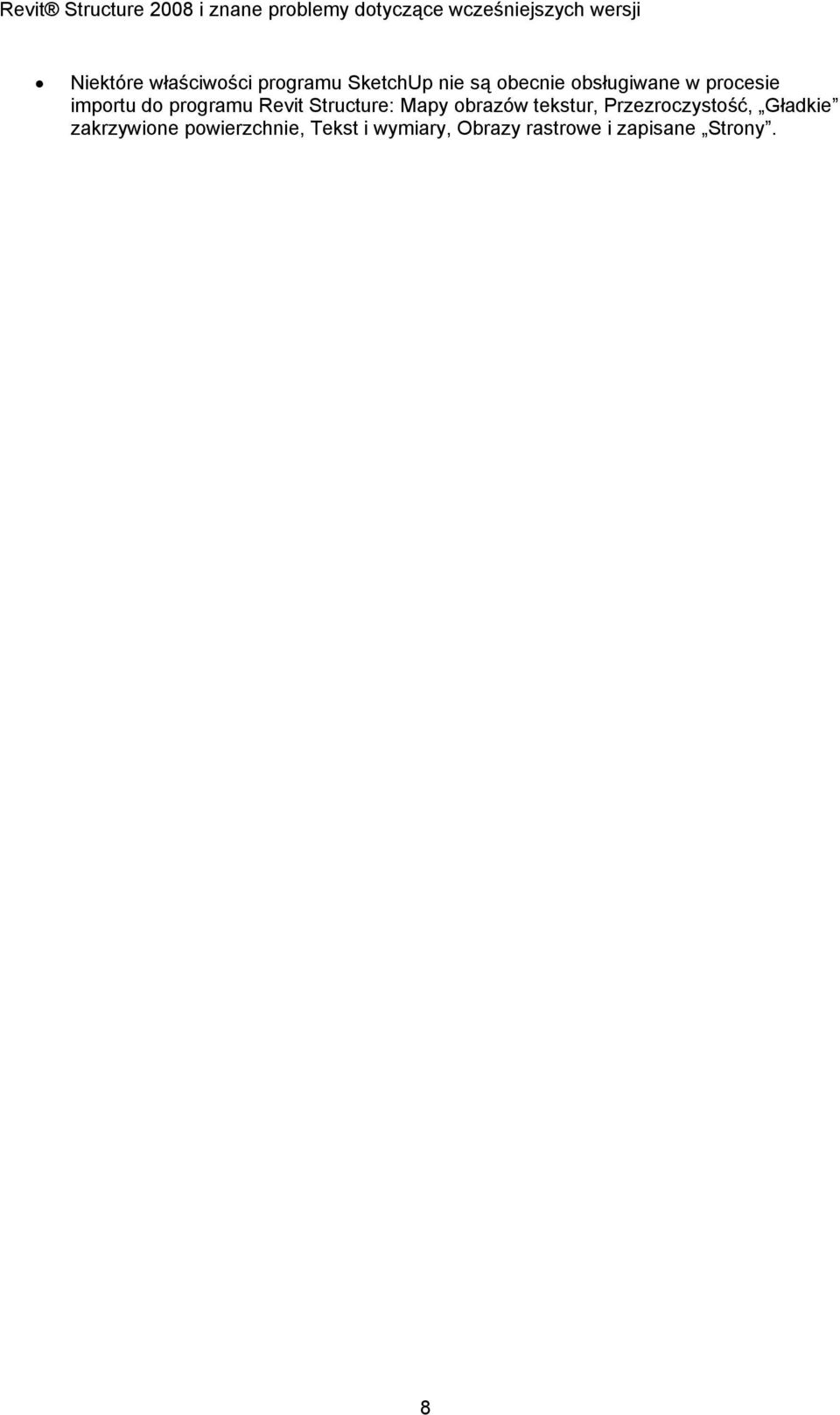

8 Niektóre właściwości programu SketchUp nie są obecnie obsługiwane w procesie importu do programu Revit Structure: Mapy obrazów tekstur, Przezroczystość, Gładkie zakrzywione powierzchnie, Tekst i wymiary, Obrazy rastrowe i zapisane Strony. 8

9 Obiektów importowanych do widoków 2D nie można obecnie przeciąć płaszczyzną cięcia, chyba że jest to import do kategorii rodziny umożliwiającej cięcie. Nie wszystkie importowane elementy programu SketchUp mogą obecnie generować zakresy kondygnacji. Grupy i komponenty, które zostały całkowicie wyskalowane za pomocą narzędzia Skalowanie dostępnego w programie SketchUp, po zaimportowaniu do programu Revit Structure mogą być wyskalowane niepoprawnie. Rozbite modele programu SketchUp powinny być importowane w poprawnej skali. Autodesk, DWF, DWG, Revit, SteeringWheels i ViewCube są zarejestrowanymi znakami towarowymi lub znakami towarowymi firmy Autodesk Inc. w Stanach Zjednoczonych i innych krajach. mental ray jest zarejestrowanym znakiem towarowym firmy mental images GmbH. Wszystkie pozostałe nazwy marek, nazwy produktów i znaki towarowe należą do odpowiednich właścicieli. Firma Autodesk zastrzega sobie prawo do zmiany ofert i specyfikacji produktów w dowolnym czasie bez uprzedzenia i nie ponosi odpowiedzialności za błędy typograficzne lub graficzne, które mogą występować w tym dokumencie. Od czasu do czasu firma Autodesk wydaje oświadczenia dotyczące planowanych lub przyszłych kierunków rozwoju istniejących lub nowych produktów i usług. Te oświadczenia nie powinny być traktowane jako obietnica lub gwarancja dostarczenia w przyszłości produktów, usług lub funkcji, a jedynie odzwierciedlają bieżące plany firmy, które mogą się zmienić. Po wydaniu tych oświadczeń dotyczących przyszłości firma Autodesk nie przyjmuje na siebie obowiązku ich aktualizacji w celu odzwierciedlenia jakichkolwiek zmian okoliczności Autodesk, Inc. Wszystkie prawa zastrzeżone. 9
