DuraBlue Urz¹dzenia topi¹ce Model D25, D25H, D50, D100

Transkrypt

1 Urz¹dzenia topi¹ce Model D25, D25H, D50, D100 Instrukcja obs³ugi Polish Wydano 03/11 NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

2 Numer katalogowy P/N = Numer katalogowy produktu firmy Nordson Uwaga Jest to publikacja firmy Nordson Corporation, chroniona prawami autorskimi. Oryginalne prawa autorskie z roku adna czêœæ niniejszego dokumentu nie mo e byæ kopiowana, powielana lub tłumaczona na inny jêzyk bez uprzedniej pisemnej zgody firmy Nordson Corporation. Informacje zawarte w tej publikacji mogą podlegaæ zmianom bez powiadamiania Wszystkie prawa zastrze one. Znaki firmowe AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, Bowtie, CanWorks, Century, CF, CleanSleeve, CleanSpray, Color-on-Demand, ColorMax, Control Coat, Coolwave, Cross-Cut, cscan+, Dispensejet, DispenseMate,, DuraDrum, Durafiber, DuraPail, Dura-Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo-Coat, e.dot, Emerald, e.stylized, EFD, Encore, ESP, ETI stylized, Excel 2000, Fillmaster, FlexiCoat, Flexi-Spray, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Fulfill, GreenUV, HDLV, Heli-flow, Helix, Horizon, Hot Shot, icontrol, idry, iflow, Isocoil, Isocore, Iso-Flo, itrax, JR, KB30, Kinetix, Lean Cell, Little Squirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, PatternView, PermaFlo, PluraFoam, Porous Coat, PowderGrid, Powderware, Precisecoat, Primarc, Printplus, Prism, ProBlue, Prodigy, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, SC5, S. design stylized, Seal Sentry, Select Charge, Select Coat, Select Cure, Signature, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure-Max, Sure Wrap, Tela-Therm, Tracking Plus, TRAK, Trends, Tribomatic, TrueBlue, Ultra, UniScan, UpTime, u-tah, Vantage, Veritec, VersaBlue, Versa-Coat, VersaDrum, VersaPail, Versa-Screen, Versa-Spray, Walcom, Watermark, When you expect more. są zastrze onymi znakami towarowymi - - Nordson Corporation. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AltaSlot, Alta Spray, AquaCure, ATS, Auto-Flo, AutoScan, Axiom, Best Choice, BetterBook, Blue Series, Bravura, CanNeck, Celero, Chameleon, Champion, Check Mate, ClassicBlue, Classic IX, Clean Coat, ContourCoat, Controlled Fiberization, Control Weave, CPX, cselect, Cyclo-Kinetic, DispensLink, DropCure, Dry Cure, DuraBraid, DuraCoat, e.dot+, E-Nordson, Easy Clean, EasyOn, EasyPW, Eclipse, Equalizer, Equi=Bead, Exchange Plus, FillEasy, Fill Sentry, FlowCoat, Fluxplus, G-Net, G-Site, Get Green With Blue, Gluie, Ink-Dot, ion, Iso-Flex, itrend, KVLP, Lacquer Cure, Maxima, Mesa, MicroFin, MicroMax, Mikros, MiniBlue, MiniEdge, Minimeter, MonoCure, Multifil, Myritex, Nano, OptiStroke, Origin, Partnership+Plus, PatternJet, PatternPro, PCI, PicoDot, Pinnacle, Plasmod, PluraMix, Powder Pilot, Powder Port, Powercure, Process Sentry, Pulse Spray, PurTech, Quad Cure, Ready Coat, RediCoat, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureFoam, SureMix, SureSeal, Swirl Coat, TAH, Tempus, ThruWave, TinyCure, Trade Plus, Trilogy, TrueCoat, Ultra FoamMix, UltraMax, Ultrasaver, Ultrasmart, Universal, ValueMate, Viper, Vista, Versa, WebCure, 2 Rings (Design) są znakami towarowymi - - Nordson Corporation. Oznaczenia i znaki towarowe wymienione w tym dokumencie, u yte przez osoby trzecie dla własnych celów, mogą prowadziæ do naruszenia praw własnoœci.

3 Spis treœci I Spis treœci Nordson International... O 1 Europe... O 1 Distributors in Eastern & Southern Europe... O 1 Outside Europe / Hors d'europe / Fuera de Europa... O 2 Africa / Middle East... O 2 Asia / Australia / Latin America... O 2 Japan... O 2 North America... O 2 Bezpieczeñstwo Symbole ostrzegawcze Obowiązki właœciciela urządzenia Informacje dotyczące bezpieczeñstwa Instrukcje, wymagania i standardy Kwalifikacje u ytkownika Odnoœne przemysłowe procedury bezpieczeñstwa Właœciwe u ycie urządzenia Instrukcje i komunikaty dotyczące bezpieczeñstwa Procedury instalacyjne Procedury obsługi Procedury konserwacji i naprawy Informacje o bezpieczeñstwie specyficzne dla urządzenia Wyłączanie urządzenia Rozprê anie ciœnienia hydraulicznego w systemie Odłączanie zasilania systemu Odłączanie pistoletów Ogólne ostrze enia i uwagi dotyczące bezpieczeñstwa Inne œrodki ostro noœci Pierwsza pomoc

4 II Spis treœci Wprowadzenie Zakres zastosowañ Miejsce eksploatacji (EMC) Ograniczenia stosowania Przyk³ady niew³aœciwego u ycia Pozosta³e zagro enia Opis urz¹dzenia topi¹cego Panel sterowania Blok zaworu bezpieczeñstwa Zawór odcinaj¹cy zbiornik Zawór bezpieczeñstwa Zbiornik Zbiornik podaj¹cy proszek Zawór reguluj¹cy ciœnienie Transport materia³u przy u yciu dwóch pomp Szafa sterownicza Tryby pracy Skanowanie automatyczne (tryb normalny) Przestój Konfiguracja B³¹d Tabliczka znamionowa Instalacja Transport Przechowywanie Rozpakowanie Podnoszenie (urz¹dzenia rozpakowanego) Wymagania dotycz¹ce instalacji Wymagana przestrzeñ Demonta paneli ochronnych Usuwanie oparów Doœwiadczenie pracowników instaluj¹cych urz¹dzenie Po³¹czenia pneumatyczne Pneumatyczna regulacja ciœnienia / sterowanie cyrkulacj¹ (opcja) Wymagana jakoœæ powietrza Nastawianie ciœnieñ Po³¹czenia elektryczne Wa ne informacje w razie stosowania wy³¹czników ró nicowo-pr¹dowych Prowadzenie kabli Napiêcie zasilaj¹ce Sterowanie zewnêtrzne i uk³ady prze³¹czaj¹ce Pod³¹czenie zasilania Filtr sieciowy Zestaw instalacyjny (akcesoria) Instalowanie modu³ów wejœciowych Pod³¹czanie wejœæ do urz¹dzenia topi¹cego Konfigurowanie wejœæ Instalowanie wyjœæ Pod³¹czanie wyjœæ do urz¹dzenia topi¹cego

5 Spis treœci III Konfigurowanie komunikacji z urz¹dzeniem topi¹cym Pod³¹czanie wê a Pod³¹czenie elektryczne Pod³¹czanie U ycie drugiego klucza p³askiego Od³¹czanie wê a Uwalnianie ciœnienia Nastawianie prêdkoœci Przygotowanie urz¹dzenia topi¹cego do pracy Szybka konfiguracja Parametry robocze Wybór parametrów roboczych Odczytywanie lub zmiana parametrów roboczych Nastawy temperatur zbiornika, wê y i pistoletów Nastawianie temperatury globalnej Zapisanie i odtworzenie ustawieñ urz¹dzenia Zapisanie bie ¹cych ustawieñ Odtwarzanie zapisanych wartoœci Przegl¹danie zmian wartoœci parametrów i temperatur Przegl¹danie rejestru historii zmian Przyk³ady wpisów w rejestrze historii zmian Demonta urz¹dzenia topi¹cego Z³omowanie urz¹dzenia

6 IV Spis treœci Obs³uga Informacje dodatkowe Rozruch wstêpny Usuwanie materia³u testowego z urz¹dzenia topi¹cego Pompa Nape³nianie zbiornika Rêczne Poziom maksymalny Podzespo³y ogrzewane Uruchomienie urz¹dzenia topi¹cego Uruchomienie urz¹dzenia topi¹cego Monitorowanie urz¹dzenia topi¹cego Sprawdzenie, czy urz¹dzenie topi¹ce dzia³a poprawnie Monitorowanie temperatury podzespo³ów Sprawdzanie temperatury podzespo³ów w trybie skanowania automatycznego Rêczne sprawdzenie temperatury podzespo³ów Monitorowanie b³êdów urz¹dzenia topi¹cego B³êdy F1, F2 i F B³¹d F Zerowanie urz¹dzenia topi¹cego Rejestr b³êdów Przyk³ady wpisów do rejestru Monitorowanie przegl¹dów serwisowych Zerowanie wskazania serwisowego Ustawianie temperatury podzespo³ów Zalecane temperatury Nastawianie temperatury metod¹ globaln¹ Nastawianie temperatury metod¹ globaln¹ wed³ug podzespo³ów Nastawianie temperatury wybranego podzespo³u Wpisywanie has³a Wpisywanie has³a dostêpu Przyciski funkcyjne Przycisk Grza³ka Przyciski Pompa Przycisk Konfiguracja Przycisk Zegar tygodniowy Przycisk Przestój Wy³¹czanie urz¹dzenia Wy³¹czanie urz¹dzenia Zapis ustawieñ

7 Spis treœci V Konserwacja Niebezpieczeñstwo poparzenia Uwalnianie ciœnienia Wa ne informacje w razie u ywania œrodków czyszcz¹cych Materia³y eksploatacyjne Konserwacja zapobiegawcza Czyszczenie zewnêtrzne Oglêdziny zewnêtrzne Zmiana rodzaju materia³u Przep³ukiwanie œrodkiem czyszcz¹cym Demonta paneli ochronnych Zdejmowanie os³ony izolacyjnej Wentylator i filtr powietrza Pompa Kontrola wycieków Dokrêcenie nakrêtki Wymiana uszczelnienia wa³u Dokrêcanie wkrêtów mocuj¹cych Silnik / przek³adnia Wymiana œrodka smarnego Wybór œrodków smarnych Zawór reguluj¹cy ciœnienie Demonta i czyszczenie Wk³ad filtra Wymiana wk³adu filtra Wyjmowanie wk³adu filtra Instalacja wk³adu filtra Instalowanie zestawu serwisowego Zbiornik Spuszczanie materia³u Rêczne czyszczenie zbiornika Dokrêcanie wkrêtów mocuj¹cych Zawór bezpieczeñstwa Pneumatyczny zawór bezpieczeñstwa (opcja) Sprawdzenie dzia³ania Czyszczenie Zapis czynnoœci konserwacyjnych

8 VI Spis treœci Rozwi¹zywanie problemów Pomocne wskazówki Tabele rozwi¹zywania problemów Urz¹dzenie nie dzia³a Jeden kana³ (strefa ogrzewana) nie grzeje Panel sterowania nie dzia³a Brak materia³u (silnik nie obraca siê) Brak kleju (silnik obraca siê) Za ma³o kleju Ciœnienie kleju za wysokie Ciœnienie kleju za niskie Pozosta³oœci kleju w zbiorniku Stwardnia³y klej w zbiorniku Inne uszkodzenia WskaŸniki LED sterownika silnika Naprawa Niebezpieczeñstwo poparzenia Zalecenia przed przyst¹pieniem do naprawy Uwalnianie ciœnienia Wymiana sterownika silnika Wymiana standardowego modu³u I/O w sterowniku silnika. 7 2 Pompa Wymiana pompy Zawór odcinaj¹cy zbiornik Od³¹czanie pompy Monta pompy Wa ne uwagi dotycz¹ce sprzêg³a Wymiana uszczelnienia Variseal Narzêdzie do monta u Wymiana silnika Wymiana wk³adu filtra Wymiana zaworu bezpieczeñstwa Zbiornik Wymiana izolacji po³¹czeñ grza³ek Wymiana czujnika temperatury Instalowanie zestawu serwisowego Wymiana termostatu Czêœci Jak korzystaæ z ilustrowanego wykazu czêœci ączniki Oznaczenie elementów

9 Spis treœci VII Dane techniczne Informacje ogólne Temperatury Dane elektryczne Dane mechaniczne Wymiary Ogólne instrukcje dotyczące pracy z materiałami topliwymi... A 1 Definicja pojêæ... A 1 Informacja producenta... A 1 Odpowiedzialnoœæ... A 1 Niebezpieczeñstwo poparzenia... A 2 Opary i gazy... A 2 Podło e... A 2 Temperatura pracy... A 2 Parametry robocze... B 1 Standard... B 2 Konfiguracja wejœæ... B 14 Konfiguracja wyjœæ... B 19 Zegar tygodniowy... B 22 Wybór PID... B 28 Słownik... C 1

10 VIII Spis treœci

11 Introduction O-1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Industrial Coating Systems Distributors in Eastern & Southern Europe DED, Germany All rights reserved NI_EN_O-0211-MX

12 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan North America Japan Canada USA Hot Melt Finishing Nordson UV NI_EN_O-0211-MX 2011Nordson Corporation All rights reserved

13 Bezpieczeñstwo 1-1 Rozdział 1 Bezpieczeñstwo Przeczytaj ten rozdział przed u yciem urządzeñ. Zawiera on zalecenia i praktyczne rady na temat bezpiecznego zainstalowania, obsługi i serwisowania (dalej zwanych u ywaniem ) produktu opisanego w tej dokumentacji (dalej zwanego urządzeniem ). Dodatkowe informacje na temat bezpieczeñstwa, w formie odpowiednich dla poszczególnych czynnoœci komunikatów ostrzegawczych, pojawiają siê w razie potrzeby wewnątrz dokumentacji. OSTRZE ENIE: Niezastosowanie siê do informacji dotyczących bezpieczeñstwa, zaleceñ i procedur zabezpieczania przed zagro eniami, przedstawionych w tej dokumentacji, mo e spowodowaæ obra enia, nawet œmiertelne, lub zniszczenie urządzenia albo wyposa enia. Symbole ostrzegawcze Poni sze symbole i hasła ostrzegawcze u ywane są w niniejszej dokumentacji do sygnalizowania czytającemu zagro eñ dla personelu i wskazywania sytuacji mogących powodowaæ uszkodzenie urządzenia lub wyposa enia. Nale y stosowaæ siê do wszystkich informacji dotyczących bezpieczeñstwa, zamieszczanych po haœle ostrzegawczym. OSTRZE ENIE: Sygnalizuje potencjalnie niebezpieczną sytuacjê, która mo e spowodowaæ powa ne obra enia, nawet œmiertelne. UWAGA: Sygnalizuje potencjalnie niebezpieczną sytuacjê, która mo e spowodowaæ lekkie lub œrednie obra enia. UWAGA: (U yte bez symbolu ostrzegawczego) Sygnalizuje potencjalnie niebezpieczną sytuacjê, która mo e spowodowaæ uszkodzenie urządzenia lub wyposa enia. A1PL 01 [XX SAFE] 10

14 1-2 Bezpieczeñstwo Obowiązki właœciciela urządzenia Właœciciel jest odpowiedzialny za przestrzeganie informacji dotyczących bezpieczeñstwa, zapewnienie przestrzegania wymagañ instrukcji i stosowania właœciwych ustawieñ, oraz za szkolenie potencjalnych u ytkowników. Informacje dotyczące bezpieczeñstwa Zapoznaj siê z informacjami dotyczącymi bezpieczeñstwa ze wszystkich mo liwych źródeł, włączając wewnêtrzne przepisy właœciciela, dobrą praktykê in ynierską, przepisy pañstwowe, informacje producenta stosowanych materiałów i tą dokumentacjê. Udostêpnij informacje dotyczące bezpieczeñstwa u ytkownikom urządzenia, zgodnie z obowiązującymi przepisami. Skontaktuj siê z odpowiednimi władzami w celu uzyskania informacji. Utrzymuj instrukcje dotyczące bezpieczeñstwa, włączając etykiety przyklejone do urządzenia, w stanie czytelnym. Instrukcje, wymagania i standardy Zapewnij u ywanie urządzenia zgodnie z informacjami zawartymi w tej dokumentacji, przepisami pañstwowymi, oraz dobrą praktyką in ynierską. W razie potrzeby przed zainstalowaniem lub pierwszym uruchomieniem uzyskaj odpowiednie dopuszczenie od zakładowych słu b in ynierskich lub działu BHP albo innej komórki w zakładzie. Zapewnij odpowiedni sprzêt pierwszej pomocy. Przeprowadź kontrolê bezpieczeñstwa, aby upewniæ siê, e przestrzegane są wymagane procedury. Przeanalizuj ponownie procedury bezpieczeñstwa zawsze, kiedy nastąpi zmiana procesu lub urządzeñ. A1PL 01 [XX SAFE] 10

15 Bezpieczeñstwo 1-3 Kwalifikacje u ytkownika Właœciciel urządzenia jest odpowiedzialny za to, eby u ytkownicy: zostali przeszkoleni pod kątem bezpieczeñstwa stosownie do ich funkcji, zgodnie z wymaganiami przepisów i dobrej praktyki in ynierskiej zapoznali siê z zasadami i procedurami bezpieczeñstwa wprowadzonymi przez właœciciela urządzenia zostali przeszkoleni odpowiednio do obsługiwanych urządzeñ i wykonywanych zadañ przez wykwalifikowaną osobê UWAGA: Firma Nordson mo e przeprowadziæ odpowiednie dla danego urządzenia szkolenie obejmujące instalacjê, obsługê i konserwacjê. Prosimy o kontakt z przedstawicielem firmy Nordson, aby uzyskaæ informacje. posiedli odpowiednie do ich funkcji umiejêtnoœci i doœwiadczenie byli fizycznie zdolni do wykonywania swoich zadañ i nie byli pod wpływem substancji ograniczających sprawnoœæ psychiczną lub fizyczną A1PL 01 [XX SAFE] 10

16 1-4 Bezpieczeñstwo Odnoœne przemysłowe procedury bezpieczeñstwa Poni sze procedury bezpieczeñstwa dotyczą u ytkowania urządzenia w sposób opisany w tej dokumentacji. Zamieszczona tutaj informacja nie zawiera wszystkich mo liwych procedur bezpieczeñstwa, ale przedstawia najwa niejsze zasady dotyczące urządzeñ o podobnych zagro eniach i u ywanych do podobnych zastosowañ. Właœciwe u ycie urządzenia Urządzenia nale y u ywaæ tylko do zastosowañ wymienionych w dokumentacji i z uwzglêdnieniem podanych tam ograniczeñ. Urządzenia nie wolno modyfikowaæ. Nie wolno u ywaæ nieodpowiednich materiałów i niezatwierdzonych akcesoriów. W razie pytañ na temat zgodnoœci materiałów lub u ycia niezatwierdzonych akcesoriów prosimy o kontakt z przedstawicielem firmy Nordson. Instrukcje i komunikaty dotyczące bezpieczeñstwa Przeczytaj i stosuj instrukcje przedstawione w tej dokumentacji i w innych innych związanych dokumentach. Zapoznaj siê z rozmieszczeniem i znaczeniem etykiet ostrzegawczych i plakietek przymocowanych do urządzenia. Patrz Etykiety ostrzegawcze i plakietki na koñcu tego rozdziału. Je eli nie masz pewnoœci, jak stosowaæ urządzenie, skontaktuj siê z przedstawicielem firmy Nordson. A1PL 01 [XX SAFE] 10

17 Bezpieczeñstwo 1-5 Procedury instalacyjne Zainstaluj urządzenie zgodnie z instrukcjami zawartymi w tym dokumencie i w dokumentacji akcesoriów. Upewnij siê, e urządzenie jest przewidzane do pracy w œrodowisku, w którym bêdzie u ywane i e stosowane materiały nie bêdą stwarzały zagro enia dla œrodowiska. Odwołaj siê do Karty danych bezpieczeñstwa materiału (Material Safety Data Sheet - MSDS). Je eli instalowana konfiguracja nie jest zgodna z instrukcją instalacji, skontaktuj siê w sprawie pomocy z przedstawicielem firmy Nordson. Umieœæ urządzenie tak, aby zpewniæ bezpieczną pracê. Zastosuj siê do wymagañ dotyczących odstêpów miêdzy urządzeniem i innymi obiektami. Zainstaluj blokowany wyłącznik zasilania aby odizolowaæ urządzenie i wszystkie niezale nie zasilane urządzenia pomocnicze od źródła zasilania. Prawidłowo uziem wszystkie urządzenia. Zapoznaj siê z wymaganiami wynikającymi z lokalnie obowiązujących norm. Upewnij siê, e w urządzeniach chronionych bezpiecznikami zainstalowane są bezpieczniki odpowiedniego typu i o odpowiednich parametrach. Skontaktuj siê z odpowiednimi władzami aby ustaliæ, jakie zezwolenia i inspekcje są wymagane w związku z instalacją. Procedury obsługi Zapoznaj siê z rozmieszczeniem i działaniem wszystkich urządzeñ zabezpieczających i wskaźników. Sprawdź, czy urządzenia, włączając elementy zabezpieczające (osłony, wyłączniki blokujące itp.), są sprawne i e zapewnione są wymagane warunki zewnêtrzne. U ywaj wyposa nia bezpieczeñstwa osobistego, wymaganego dla ka dego zadania. Wymagania odnoœnie wyposa enia bezpieczeñstwa osobistego znajdują siê w punkcie Informacje o bezpieczeñstwie specyficzne dla urządzenia oraz w instrukcjach producentów materiałów i w MSDS. Nie u ywaj urządzenia niesprawnego lub wykazującego oznaki potencjalnej niesprawnoœci. A1PL 01 [XX SAFE] 10

18 1-6 Bezpieczeñstwo Procedury konserwacji i naprawy Przeprowadzaj konserwacjê okresową w odstêpach opisanych w tej dokumentacji. Usuñ ciœnienie hydrauliczne systemu oraz ciœnienie powietrza przez przystąpieniem do konserwacji. Odłącz zasilanie od urządzenia i wszystkich urządzeñ towarzyszących przed przystąpieniem do konserwacji. U ywaj wyłącznie nowych lub fabrycznie regenerowanych czêœci zamiennych. Przeczytaj i stosuj instrukcje producenta i MSDS dostarczone ze œrodkami do czyszczenia urządzenia. UWAGA: Dokumenty MSDS dla œrodków czyszczących sprzedawanych przez firmê Nordson są dostêpne na stronie lub u przedstawiciela firmy Nordson. Sprawdź poprawne działanie wszystkich elementów zabezpieczających przed ponownym u yciem urządzenia. Usuñ zu yte œrodki czyszczące i pozostałe materiały zgodnie z obowiązującymi przepisami. Zastosuj siê do odpowiednich dokumentów MSDS lub uzyskaj informacje z odpowiednich instytucji. Utrzymuj w czystoœci etykiety ostrzegawcze. Wymieñ zu yte lub zniszczone etykiety. A1PL 01 [XX SAFE] 10

19 Bezpieczeñstwo 1-7 Informacje o bezpieczeñstwie specyficzne dla urządzenia Te informacje dotyczące bezpieczeñstwa odnoszą siê do nastêpujących urządzeñ firmy Nordson: urządzenia aplikujące topliwe i zimne kleje oraz ich wyposa enie sterowniki naniesienia, timery, systemy detekcji i weryfikacji, oraz wszytkie inne urządzenia sterujące Wyłączanie urządzenia Aby bezpiecznie wykonaæ wiele z opisanych w tej dokumentacji procedur, urządzenie musi byæ najpierw wyłączone. Wymagany stopieñ wyłączenia zale y od typu u ywanego urządzenia i od wykonywanej procedury. Je eli jest to wymagane, instrukcje wyłączania są zamieszczone na początku procedury. Poziomy wyłączenia są nastêpujące: Rozprê anie ciœnienia hydraulicznego w systemie Całkowicie rozprê system hydrauliczny przed przerwaniem jakiegokolwiek połączenia lub uszczelnienia. Instrukcje na temat rozprê ania systemu hydraulicznego znajdują siê w instrukcji urządzenia topiącego. Odłączanie zasilania systemu Odłącz system (urządzenie topiące, wê e, pistolety i opcjonalne wyposa enie) od wszystkich źródeł zasilania przed uzyskaniem dostêpu do nieosłoniêtych przewodów lub złącz wysokonapiêciowych. 1. Wyłącz urządzenie i osprzêt podłączony do urządzenia (systemu). 2. Aby zabezpieczyæ urządzenie przed przypadkowym włączeniem, zablokuj i oznacz wyłączniki i bezpieczniki linii zasilającej urządzenie i opcjonalne wyposa enie. UWAGA: Przepisy pañstwowe i standardy przemysłowe okreœlają odpowiednie wymagania dla izolowania niebezpiecznych źródeł zasilania. Nale y odnieœæ siê do właœciwych przepisów i standardów. A1PL 01 [XX SAFE] 10

20 1-8 Bezpieczeñstwo Odłączanie pistoletów Wszystkie elektryczne lub mechaniczne urządzenia dostarczające sygnał wyzwalający do pistoletów, elektrozaworów pistoletów lub pomp urządzenia topiącego muszą zostaæ odłączone przed podjêciem pracy przy lub wokół pistoletów podłączonych do systemu pod ciœnieniem. 1. Wyłącz lub odłącz urządzenie wyzwalające pistolety (sterownik naniesienia, timer, sterownik PLC itp.). 2. Odłącz przewody doprowadzające sygnał do elektrozaworów pistoletów. 3. Zredukuj ciœnienie powietrza elektrozaworów do zera, nastêpnie usuñ pozostałe ciœnienie pomiêdzy regulatorem i pistoletem. A1PL 01 [XX SAFE] 10

21 Bezpieczeñstwo 1-9 Ogólne ostrze enia i uwagi dotyczące bezpieczeñstwa Tabela 1-1 zawiera ogólne ostrze enia i uwagi na temat bezpieczeñstwa, dotyczące urządzeñ firmy Nordson do klejów topliwych i zimnych. Zapoznaj siê z tabelą i uwa nie przeczytaj wszystkie ostrze enia i uwagi odnoszące siê do typu urządzenia opisanego w tej dokumentacji. Typy urządzeñ oznaczone są w Tabeli 1-1 nastêpująco: HM = Kleje topliwe (urządzenia topiące, wê e, pistolety, itp.) PC = Sterowniki CA = Kleje zimne (pompy dozujące, zbiorniki ciœnieniowe i pistolety) Typ urządzenia HM Tabela 1-1 Ogólne ostrze enia i uwagi dotyczące bezpieczeñstwa Ostrze enie lub uwaga OSTRZE ENIE: Niebezpieczne opary! Przed przystąpieniem do przetwarzania reaktywnych poliuretanów (PUR) lub materiałów opartych na rozpuszczalnikach w odpowiednich urządzeniach firmy Nordson, przeczytaæ i zastosowaæ siê do dokumentów MSDS u ywanych materiałów. Upewniæ siê, e dopuszczalna temperatura robocza i punkt zapłonu materiału nie zostaną przekroczone i wszystkie wymagania odnoœnie bezpiecznej obsługi, wentylacji, pierwszej pomocy i wyposa enia pierwszej pomocy, bêdą spełnione. Nizastosowanie siê do wymagañ MSDS mo e spowodowaæ obra enia, włącznie ze œmiercią. HM OSTRZE ENIE: Materiał reaktywny! Nigdy nie czyœciæ czêœci aluminiowych i nie przepłukiwaæ urządzeñ firmy Nordson płynami zawierającymi związki chloro-wêglowodorowe. Urządzenia topiące i pistolety firmy Nordson zawierają czêœci aluminiowe, które mogą gwałtownie reagowaæ ze związkami chloro-wodorowymi. U ycie związków chloro-wêglowodorowych w urządzeniach firmy Nordson mo e spowodowaæ obra enia, włącznie ze œmiercią. HM, CA OSTRZE ENIE: System pod ciœnieniem! Rozprê yæ system hydrauliczny przed przerwaniem jakiegokolwiek połączenia lub uszczelnienia. Zaniechanie rozprê enia systemu hydraulicznego mo e spowodowaæ niekontrolowane uwolnienie topliwego lub zimnego kleju, powodując obra enia. HM OSTRZE ENIE: Stopiony materiał! Zało yæ osłonê oczu lub twarzy, ubranie chroniące odsłoniête ciało i odporne na temperaturê rêkawice podczas obsługiwania urządzeñ zawierających stopiony klej. Nawet po zastygniêciu klej topliwy mo e jescze powodowaæ oparzenia. Niezało enie odpowiedniego wyposa enia ochronnego mo e spowodowaæ obra enia. Dalszy ciąg na nastêpnej stronie A1PL 01 [XX SAFE] 10

22 1-10 Bezpieczeñstwo Ogólne ostrze enia i uwagi dotyczące bezpieczeñstwa (cd.) Typ urządzenia Tabela 1-1 Ogólne ostrze enia i uwagi dotyczące bezpieczeñstwa (cd.) Ostrze enie lub uwaga HM, PC OSTRZE ENIE: Urządzenie włącza siê automatycznie! Do sterowania automatycznymi pistoletami do klejów topliwych u ywane są zdalne urządzenia wyzwalające. Przed rozpoczêciem pracy przy działającym pistolecie wyłączyæ urządzenia wyzwalające pistolety i usunąæ powietrze zasilające elektrozawory. Zaniechanie wyłączenia urządzenia wyzwalającego pistolety i usuniêcia powietrza zasilającgo elektrozawory mo e spowodowaæ obra enia. HM, CA, PC OSTRZE ENIE: Ryzyko pora enia prądem! Nawet po wyłączeniu i odłączeniu zasilania wyłącznikiem lub bezpiecznikiem, urządzenie mo e byæ jeszcze podłączone do zasilanych urządzeñ towarzyszących. Przed przystąpieniem do obsługi urządzenia odłączyæ zasilanie od wszystkich urządzeñ towarzyszących. Zaniechanie właœciwego odłączenia zasilania od urządzeñ towarzyszących przed przystąpieniem do serwisowania urządzenia mo e spowodowaæ obra enia, włącznie ze œmiercią. HM, CA, PC OSTRZE ENIE: Ryzyko po aru lub wybuchu! Urz¹dzenia firmy Nordson przeznaczone do klejów termoplastycznych nie s¹ przewidziane do u ywania w œrodowisku zagro onym wybuchem i nie mog¹ byæ stosowane do klejów rozpuszczalnikowych, które mog¹ wydzielaæ opary gro ¹ce eksplozj¹. Nale y odwołaæ siê do materiałów MSDS aby okreœliæ charakterystykê i ograniczenia stosowania tych klejów. U ycie niewłaœciwych, rozpuszczalnikowych klejów lub ich nieodpowiednie stosowanie mo e spowodowaæ obra enia, włącznie ze œmiercią. HM, CA, PC OSTRZE ENIE: Urządzenie mo e byæ obsługiwane tylko przez odpowiednio przeszkolony i doœwiadczony personel. Obsługiwanie lub serwisowanie urządzeñ przez nieprzeszkolonych lub niedoœwiadczonych pracowników mo e spowodowaæ obra enia, włącznie ze œmiercią, ich i innych osób, oraz mo e doprowaniæ do uszkodzenia urządzenia. Dalszy ciąg na nastêpnej stronie A1PL 01 [XX SAFE] 10

23 Bezpieczeñstwo 1-11 Typ urządzenia HM Ostrze enie lub uwaga UWAGA: Gorąca powierzchnia! Unikaæ kontaktu z gorącymi metalowymi powierzchniami pistoletów, wê y i niektórych czêœci urządzeñ topiących. Je eli nie mo na uniknąæ kontaktu, do pracy przy rozgrzanych urządzeniach nale y zało yæ odporne na temperaturê rêkawice i ubranie ochronne. Kontakt z gorącymi metalowymi powierzchniami mo e spowodowac obra enia. HM UWAGA: Niektóre urządzenia topiące firmy Nordson są zaprojektowane specjalnie do pracy z reaktywnymi poliuretanami (PUR) topliwymi. Przetwarzanie PUR w urządzeniach, które nie są do tego przystosowane, mo e spowodowaæ zniszczenie urządzeñ i przedwczesne zsieciowanie kleju. W razie wątpliwoœci co do przydatnoœci urządzenia do przetwarzania PUR, nale y skontaktowaæ siê przedstawicielem firmy Nordson. HM, CA UWAGA: Przed u yciem jakiegokolwiek œrodka czyszczącego lub płuczącego na zewnątrz lub wewnątrz urządzenia, nale y przeczytaæ instrukcje producenta i materiały MSDS dostarczone z tym œrodkiem i zastosowaæ siê do nich. Niektóre œrodki czyszczące mogą w nieprzewidywalny sposób reagowaæ z klejem topliwym lub zimnym, powodując uszkodzenie urządzenia. HM UWAGA: Urządzenia firmy Nordson do klejów topliwych są fabrycznie testowane płynem typu R zawierającym plastyfikator w postaci adypinianu poliestrowego. Niektóre materiały topliwe mogą reagowaæ z płynem typu R i tworzyæ zestaloną ywicê, mogącą zapchaæ urządzenie. Przed u yciem urządzenia nale y upewniæ siê, e materiał topliwy mo e byæ mieszany z płynem typu R. A1PL 01 [XX SAFE] 10

24 1-12 Bezpieczeñstwo Inne œrodki ostro noœci Nie u ywaj otwartego płomienia do podgrzewania komponentów systemu do materiałów topliwych. Codziennie sprawdzaj, czy wê e nie wykazująo znak nadmiernego zu ycia, uszkodzenia lub wycieków. Nigdy nie kieruj pistoletów natryskowych na siebie lub innych. Zawieszaj pistolety natryskowe wykorzystując przeznaczony do tgo punkt mocowania. Pierwsza pomoc Je eli dojdzie do kontaktu stopionego materiału ze skórą: 1. NIE próbuj usunąæ stopionego materiału ze skóry. 2. Natychmiast zanu sparzoną powierzchniê w czystej zimnej wodzie, a materiał topliwy zostanie schłodzony. 3. NIE próbuj usunąæ zastygniêtego materiału topliwego ze skóry. 4. W przypadku powa nych oparzeñ mo e wystąpiæ szok. 5. Natychmiast zapewnij fachową pomoc lekarską. Przeka personelowi medycznemu prowadzącemu leczenie materiały MSDS dotyczące kleju topliwego. A1PL 01 [XX SAFE] 10

25 Wprowadzenie 2-1 Zakres zastosowañ Miejsce eksploatacji (EMC) Rozdzia³ 2 Wprowadzenie Urz¹dzenia topi¹ce serii mog¹ byæ u ywane tylko do topienia i przesy³ania odpowiednich materia³ów, np. topliwych klejów termoplastycznych. Inne zastosowania uwa a siê za niezgodne z przeznaczeniem. Firma Nordson nie ponosi odpowiedzialnoœci za szkody osobiste ani materialne, wynikaj¹ce z u ycia opisywanego tu sprzêtu w niew³aœciwy sposób. Do stosowania zgodnego z przeznaczeniem zalicza siê tak e przestrzeganie œrodków ostro noœci zalecanych przez firmê Nordson. Firma Nordson zaleca równie szczegó³owe zapoznanie siê z informacjami na temat materia³ów, które maj¹ byæ zastosowane. Bior¹c pod uwagê wymagania zwi¹zane z kompatybilnoœci¹ elektromagnetyczn¹ (EMC), urz¹dzenie topi¹ce jest przeznaczone do zastosowañ przemys³owych. Ograniczenia stosowania Przyk³ady niew³aœciwego u ycia W przypadku zastosowania w mieszkaniach lub pomieszczeniach handlowych, urz¹dzenie mo e zak³ócaæ pracê innego sprzêtu elektrycznego, np. radioodbiorników. Urz¹dzenie topi¹ce nie mo e byæ u ywane w nastêpuj¹cych okolicznoœciach: w razie uszkodzenia; bez os³on izolacyjnych i paneli ochronnych; z otwartymi drzwiami szafy sterowniczej; z otwartym zbiornikiem; w atmosferze gro ¹cej wybuchem; gdy nie s¹ przestrzegane wartoœci wymienione w rozdziale Dane techniczne. Urz¹dzenie nie mo e byæ u ywane do aplikacji nastêpuj¹cych materia³ów: poliuretanowy klej topliwy (PUR); materia³y palne i wybuchowe; substancje r¹ce i powoduj¹ce korozjê; produkty spo ywcze.

26 2-2 Wprowadzenie Pozosta³e zagro enia Przy projektowaniu niniejszego urz¹dzenia podjêto wszelkie kroki, maj¹ce na celu zabezpieczenie personelu przed ewentualnymi zagro eniami. Jednak pewnych zagro eñ nie mo na unikn¹æ: Ryzyko poparzenia gor¹cym materia³em. Ryzyko oparzenia podczas nape³niania zbiornika, przez pokrywê zbiornika i wsporniki pokrywy zbiornika. Ryzyko poparzenia podczas konserwacji i napraw, które wymagaj¹ podgrzania urz¹dzenia. Ryzyko poparzenia przy przykrêcaniu i odkrêcaniu ogrzewanych wê y. Opary materia³ów mogê byæ niebezpieczne. Nie wolno ich wdychaæ. Ryzyko uszkodzenia kabli lub wê y u ytkownika, stykaj¹cych siê z czêœciami gor¹cymi lub ruchomymi. Zawór bezpieczeñstwa mo e ulec awarii z powodu obecnoœci stwardnia³ego lub zwêglonego materia³u.

27 Wprowadzenie 2-3 Opis urz¹dzenia topi¹cego Rys. 2 1 Przyk³ad D25H 1 Panel sterowania 2 G³ówny w³¹cznik zasilania 3 Tabliczka znamionowa 4 Przy³¹cza wê y 5 Pokrywa zbiornika 6 Zdejmowana os³ona 7 Zawór reguluj¹cy ciœnienie 8 Wk³ad filtra 9 Szafa sterownicza 10 Zbiornik podaj¹cy proszek 11 Zbiornik 12 Silnik 13 Sprzêg³o 14 Pompa 15 Blok zaworu bezpieczeñstwa 16 Rozdzielacz 17 Os³ona izolacyjna

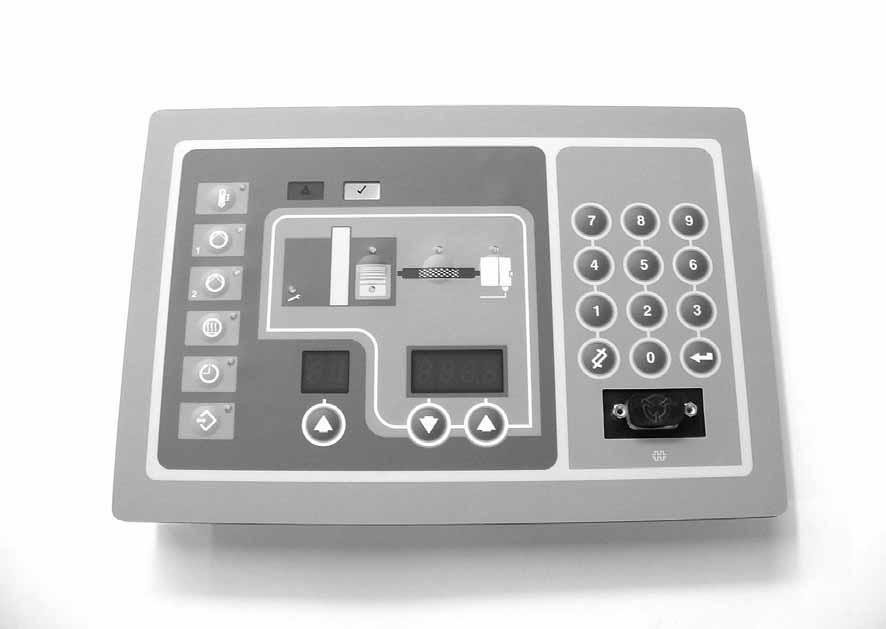

28 2-4 Wprowadzenie Panel sterowania Rys. 2 2 Panel sterowania 1 WskaŸnik LED b³êdu 2 WskaŸnik LED gotowoœci 3 WskaŸniki LED podzespo³ów 4 Klawiatura 5 Port szeregowy 6 Prawy wyœwietlacz i przyciski przewijania 7 Lewy wyœwietlacz i przycisk przewijania 8 Przyciski funkcyjne 9 WskaŸnik LED serwisu

29 Wprowadzenie 2-5 Blok zaworu bezpieczeñstwa 1 Rys Zawór odcinaj¹cy zbiornik Zawór odcinaj¹cy zbiornik (1) umo liwia wymianê pompy bez koniecznoœci opró niania zbiornika. Zawór bezpieczeñstwa Nastawa zaworu bezpieczeñstwa (2) wynosi: 8,5 MPa 85 bar 1235 psi. Po przekroczeniu tego ciœnienia zawór bezpieczeñstwa otwiera siê, umo liwiaj¹c cyrkulacjê materia³u wewn¹trz bloku. Zbiornik Rys. 2-4 Zbiornik dzieli siê na ruszt (topienie wstêpne) i zbiornik g³ówny (topienie zasadnicze). Uszczelka (2) stanowi barierê termiczn¹ miêdzy tymi dwoma sekcjami. Bariera termiczna umo liwia ostro ne roztopienie materia³u na ruszcie (1) w niskiej temperaturze. Materia³ jest nastêpnie topiony w temperaturze roboczej w zbiorniku g³ównym (3). Zbiornik podaj¹cy proszek Zbiornik w modelu D25H jest wyposa ony w przed³u enie o wysokoœci 35 cm (lej), które zwiêksza jego objêtoœæ z 20 litrów do 45 litrów. Lej ten nie jest ogrzewany. Zawór reguluj¹cy ciœnienie 1 2 Zawory reguluj¹ce ciœnienie (3) mo na ustawiæ rêcznie w zakresie od 0,5 do 9 MPa od 5 do 90 bar od 72,5 do 1305 psi 3 Rys Przy³¹cze wê a 2 Wk³ad filtra 3 Zawór reguluj¹cy ciœnienie

30 2-6 Wprowadzenie Transport materia³u przy u yciu dwóch pomp Lokalizacja przy³¹czy w urz¹dzeniu topi¹cym jest oznaczona numerami. 2.1 na rozdzielaczu oznacza silnik/pompê 2, pierwszy w¹ Rys. 2 6 Silnik 1 Silnik 2

31 Wprowadzenie 2-7 Szafa sterownicza Rys P³yta g³ówna 2 Wy³¹czniki obwodu 3 Modu³ panelu sterowania 4 Wentylator z filtrem 5 Sterownik silnika 6 Zaciski nastawa prêdkoœci 7 Zaciski zasilania sieciowego 8 Modu³ I/O

32 2-8 Wprowadzenie Tryby pracy Urz¹dzenia topi¹ce pracuj¹ w nastêpuj¹cych trybach: Skanowanie automatyczne (tryb normalny) Urz¹dzenie topi¹ce samoczynnie mierzy i wyœwietla aktualne temperatury zbiornika, wê y i pistoletów, sprawdzaj¹c, czy mieszcz¹ siê one w zadanych granicach. Urz¹dzenie zawsze znajduje siê w tym trybie, je eli nie zostanie prze³¹czone w inny tryb pracy. Przestój Temperatury zbiornika, wê y i pistoletów s¹ obni ane poni ej temperatury roboczej (nazywanej dalej temperatur¹ pracy) o zadan¹ liczbê stopni. Konfiguracja Ten tryb s³u y do konfigurowania parametrów i funkcji urz¹dzenia oraz do przegl¹dania danych zarejestrowanych w trakcie pracy. Dostêp do tego trybu mo e byæ chroniony has³em, aby uniemo liwiæ wprowadzanie zmian osobom nieupowa nionym. B³¹d Urz¹dzenie informuje operatora o wyst¹pieniu niew³aœciwego dzia³ania. Tabliczka znamionowa Serial No: 5 1 Year 2003 ADHESIVE MELTER U L C US LISTED 63U1 Nordson Engineering GmbH Lilienthalstr. 6 D Lüneburg Germany Rys Oznaczenia urz¹dzenia topi¹cego 2 Numer zamówienia 3 4 Pod³¹czenie elektryczne, napiêcie i czêstotliwoœæ pr¹du zasilaj¹cego, bezpieczniki zabezpieczaj¹ce 5 Numer seryjny

33 Instalacja 3-1 Rozdzia³ 3 Instalacja OSTRZE ENIE: Poni ej opisane czynnoœci powinne wykonywaæ jedynie osoby o odpowiednich kwalifikacjach. Stosowaæ siê do wszelkich uwag dotycz¹cych bezpieczeñstwa, zawartych w tej i innych instrukcjach. Transport Rys. 3 1 Rysunek pogl¹dowy Informacje o masie urz¹dzenia mo na znaleÿæ w rozdziale Dane techniczne. U ywaæ tylko odpowiednich urz¹dzeñ do transportu. W miarê mo liwoœci do zamocowania urz¹dzenia nale y u yæ palety (3) dostarczonej z urz¹dzeniem topi¹cym i k¹towników (2). Chroniæ przed uszkodzeniami mocn¹ tektur¹ (1). Chroniæ przed wilgoci¹ i py³em. Unikaæ uderzeñ i wstrz¹sów. Przechowywanie UWAGA: Nie przechowywaæ na zewn¹trz! Chroniæ przed wilgoci¹, kurzem i skrajnymi temperaturami (tworzeniem siê wody kondensacyjnej).

34 3-2 Instalacja Rozpakowanie Ostro nie rozpakowaæ i sprawdziæ, czy podczas transportu nie powsta³y adne uszkodzenia. Zachowaæ paletê, k¹towniki i opakowanie do u ycia w przysz³oœci lub usun¹æ jako odpad zgodnie z obowi¹zuj¹cymi przepisami. Rys. 3 2 Podnoszenie (urz¹dzenia rozpakowanego) Informacjê o masie urz¹dzenia mo na znaleÿæ w rozdziale Dane techniczne. Urz¹dzenie topi¹ce mo na podnosiæ tylko za obudowê przy u yciu odpowiedniego sprzêtu podnosz¹cego lub wózka wid³owego. Wymagania dotycz¹ce instalacji Urz¹dzenie mo na instalowaæ tylko w œrodowisku zgodnym z podanym stopniem ochrony (zobacz rozdzia³ Dane techniczne). Nie ustawiaæ w otoczeniu z atmosfer¹ gro ¹c¹ wybuchem! Chroniæ przed drganiami. Wymagana przestrzeñ Zobacz rozdzia³ Dane techniczne, Wymiary Demonta paneli ochronnych Otworzyæ zamki paneli ochronnych kluczem ampulowym 4 mm. Widok od wewn¹trz

35 Instalacja 3-3 Usuwanie oparów Stê enie oparów kleju nie mo e przekraczaæ dopuszczalnych norm. Przestrzegaj zaleceñ w karcie MSDS, dotycz¹cych przerabianego materia³u. W razie potrzeby usuñ opary wyci¹giem lub zapewnij odpowiedni¹ wentylacjê w miejscu pracy systemu. Rys. 3 3 Doœwiadczenie pracowników instaluj¹cych urz¹dzenie Instrukcje zamieszczone w tym rozdziale s¹ przeznaczone dla osób, które mog¹ wykazaæ siê doœwiadczeniem w nastêpuj¹cych dziedzinach: Nak³adanie klejów topliwych Przemys³owe okablowanie zasilaj¹ce i steruj¹ce Praktyka w mechanicznych instalacjach przemys³owych Podstawowe zasady sterowania procesami i oprzyrz¹dowanie

36 3-4 Instalacja Po³¹czenia pneumatyczne Pneumatyczna regulacja ciœnienia / sterowanie cyrkulacj¹ (opcja) Wymagana jakoœæ powietrza Sprê one powietrze musi byæ suche i wolne od oleju. Wielkoœæ zanieczyszczeñ sta³ych nie mo e przekraczaæ 30 m. 1 2 Nastawianie ciœnieñ Pneumatyczny zawór bezpieczeñstwa ogranicza ciœnienie wlotowe do wartoœci 6 bar (600 kpa / 87 psi) Zawór reguluj¹cy ciœnienie pneumatyczne ma nastawiony stosunek ciœnienia powietrza do ciœnienia kleju wynosz¹cy 1:15. 1: WskaŸnik ciœnienia Pump 1 (z wyposa eniem Rêczna regulacja ciœnienia pneumatycznego i Sterowanie cyrkulacj¹) 2: WskaŸnik ciœnienia Pump 2 (z wyposa eniem Rêczna regulacja ciœnienia pneumatycznego i Sterowanie cyrkulacj¹) 3: Pneumatyczny zawór bezpieczeñstwa 4: Interfejs Pneumatyczna regulacja ciœnienia /sterowanie cyrkulacj¹ (XS4) 5: Przy³¹cze Sprê one powietrze Strza³ki pokazuj¹ pokrêt³a poszczególnych regulatorów ciœnienia. S¹ one dostêpne wy³¹cznie z opcjami Rêczna regulacja ciœnienia pneumatycznego i Sterowanie cyrkulacj¹. Rys. 3 4 Wie a urz¹dzenia topi¹cego

37 Instalacja 3-5 Pneumatyczna regulacja ciœnienia / sterowanie cyrkulacj¹ (opcja) (Forts.) Opis interfejsu Pneumatyczna regulacja ciœnienia Styk Wejœcie Funkcja ma Zawór proporcjonalny pompy V 4 20 ma Zawór proporcjonalny pompy V Rys. 3 5 Zawór proporcjonalny ON OFF ON OFF ON OFF ON OFF OFF ON OFF ON OFF ON OFF ON Zawory proporcjonalne do regulacji ciœnienia pneumatycznego znajduj¹ siê w kolumnie urz¹dzenia topi¹cego. Mikroprze³¹cznik SW1 s³u y do prze³¹czania miêdzy wartoœciami 0 10 V i 4 20 ma V ON 4 20 ma Rys. 3 6 SW1 ON 0 10 V Zbiornik Zawór proporcjonalny 0 10 V lub 4 20 ma Sprê one powietrze Pompa Silnik M Filtr Zawór pneumatycznej regulacji ciœnienia Pistolet Dysza W¹ Rys. 3 7 Opcja Automatyczne pneumatyczne sterowanie ciœnieniem (1 pompa)

38 3-6 Instalacja Po³¹czenia elektryczne OSTRZE ENIE: Niebezpieczeñstwo pora enia elektrycznego. Niezastosowanie siê do podanych zaleceñ mo e doprowadziæ do zranienia lub œmierci pracowników albo do uszkodzenia urz¹dzenia. Wa ne informacje w razie stosowania wy³¹czników ró nicowo-pr¹dowych Lokalne przepisy w niektórych krajach lub ga³êziach przemys³u mog¹ wymagaæ stosowania wy³¹czników ró nicowo-pr¹dowych. Nale y pamiêtaæ, e: Wymagane jest sta³e pod³¹czenie do linii zasilaj¹cej. Wy³¹cznik ró nicowo-pr¹dowy musi byæ zamontowany miêdzy punktem poboru energii i urz¹dzeniem topi¹cym. Mo na stosowaæ tylko wy³¹czniki ró nicowo-pr¹dowe czu³e na pr¹dy têtni¹ce lub na pr¹dy uniwersalne sta³y i przemienny (> 30 ma). Prowadzenie kabli OSTRZE ENIE: W ogrzewanej czêœci urz¹dzenia topi¹cego mo na u ywaæ tylko kabli odpornych na wysok¹ temperaturê. Kable nie mog¹ dotykaæ adnych obracaj¹cych siê ani gor¹cych elementów urz¹dzenia Kabli nie mo na przygniataæ i trzeba regularnie sprawdzaæ, czy nie nosz¹ œladów uszkodzeñ. Kable uszkodzone trzeba natychmiast wymieniæ! Napiêcie zasilaj¹ce OSTRZE ENIE: Eksploatacja jest mo liwa jedynie z napiêciem roboczym podanym na tabliczce znamionowej. UWAGA: Dopuszczalna odchy³ka napiêcia od wartoœci znamionowej wynosi 10%. UWAGA: Kabel zasilaj¹cy musi mieæ przekrój odpowiedni dla maksymalnego poboru mocy (zobacz rozdzia³ Dane techniczne). Sterowanie zewnêtrzne i uk³ady prze³¹czaj¹ce OSTRZE ENIE: Sterowanie zewnêtrzne i uk³ady prze³¹czaj¹ce pod³¹czyæ za pomoc¹ odpowiednich kabli NEC klasy I. Aby nie doprowadziæ do zwarcia, kable nale y u³o yæ w taki sposób, by nie dotyka³y adnej p³ytki drukowanej.

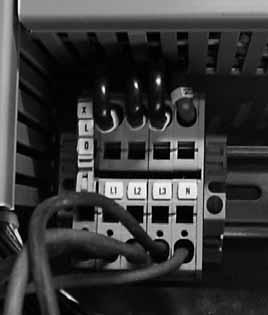

39 Instalacja 3-7 Pod³¹czenie zasilania UWAGA: Zasilanie urz¹dzenia topi¹cego musi byæ pod³¹czone na sta³e. Napiêcie w instalacji zasilaj¹cej Zaciski Zaciski sieciowe w szafie sterowniczej L1 L2 L3 N PE 200 V AC 3 fazy bez przewodu zerowego (po³¹czenie typu trójk¹t) 230 V AC 3 fazy bez przewodu zerowego (po³¹czenie typu trójk¹t) 400 V AC 3 fazy z przewodem zerowym (po³¹czenie typu gwiazda) 400 V AC 3 fazy bez przewodu zerowego (po³¹czenie typu trójk¹t) 480 V AC 3 fazy bez przewodu zerowego (po³¹czenie typu trójk¹t) Zobacz schemat elektryczny, gdzie przedstawiono uk³ad po³¹czeñ. Filtr sieciowy Zestaw instalacyjny (akcesoria) OSTRZE ENIE: Od³¹cz urz¹dzenie od zasilania sieciowego Od³¹cz zasilanie sieciowe od zacisków w szafce sterowniczej. Wyci¹gnij kabel sieciowy. 2. Wymieñ d³awik na szafie sterowniczej na d³awik przeciwzak³óceniowy EMC na kablu ekranowanym (1) 3. Przykrêæ filtr sieciowy do szafy sterowniczej. 4. Pod³¹cz kabel ekranowany (1) do zacisków zasilania w szafie sterowniczej. 5. Pod³¹cz kabel sieciowy (2) do zacisków w obudowie filtra sieciowego. 6. Zamontuj pokrywê obudowy. Rys. 3 8

40 3-8 Instalacja Instalowanie modu³ów wejœciowych Urz¹dzenia topi¹ce s¹ wyposa one w cztery wejœcia. Ka de z wejœæ jest pod³¹czane przez u ytkownika do urz¹dzenia topi¹cego, a nastêpnie konfigurowane w taki sposób, aby zapewniæ realizacjê jednego z nastêpuj¹cych zadañ: Prze³¹czenie urz¹dzenia w tryb przestoju W³¹czenie i wy³¹czenie grza³ek W³¹czenie lub wy³¹czenie wybranego wê a lub pistoletu W³¹czenie i wy³¹czenie silników Wejœcia uaktywnia siê sygna³em 10 do 30 VDC, dostarczanym z urz¹dzeñ steruj¹cych u ytkownika. Wejœcia nie s¹ wra liwe na polaryzacjê. OSTRZE ENIE: Operator mo e przyciskami na panelu sterowania zast¹piæ sygna³y wprowadzane na wejœcia urz¹dzenia. Nale y sprawdziæ, czy logika funkcji steruj¹cych urz¹dzenia zewnêtrznego, które wysy³a sygna³ do urz¹dzenia topi¹cego, jest tak zaprogramowana, aby unikn¹æ stworzenia niebezpiecznych sytuacji na skutek zast¹pienia sygna³ów wejœciowych przez operatora. Pod³¹czanie wejœæ do urz¹dzenia topi¹cego 1. PoprowadŸ kabel sygna³owy 2, 4, 6 lub 8 y³owy z urz¹dzenia steruj¹cego do urz¹dzenia topi¹cego i przeprowadÿ go przez przepust PG z ty³u szafy sterowniczej. Zastosuj elastyczn¹ lub sztywn¹ rurkê albo odpowiedni¹ tulejê ochronn¹, aby ochroniæ kabel przed ostrymi krawêdziami otworu. UWAGA: Aby zmniejszyæ mo liwoœæ wyst¹pienia zwarcia, kabel musi byæ poprowadzony tak, aby nie dotyka³ obwodów drukowanych znajduj¹cych siê w s¹siedztwie. Zobacz rysunek Pod³¹cz ka d¹ parê przewodów wejœæ do odpowiednich zacisków (od 8 do 14) w z³¹czu nr Jeœli u ywane jest wejœcie numer cztery, wówczas musi byæ u yty zacisk 7 z³¹cza nr Oba z³¹cza znajduj¹ siê w zestawie instalacyjnym. W tabeli 3 1 podano numeracjê zacisków dla ka dego wejœcia. Z³¹cze nr kat Rys. 3 9 Pod³¹czanie wejœæ UWAGA: Z³¹cze nr kat ma taki kszta³t, aby uniemo liwiæ u ycie go w miejscu z³¹cza nr kat , którego zaciski s¹ ponumerowane od 1 do 7.

41 Instalacja 3-9 Pod³¹czanie wejœæ do urz¹dzenia topi¹cego (c.d.) 3. Pod³¹cz z³¹cze nr kat do dolnego gniazda (1 na rys. 3 10) zacisków XT7 w module I/O. Jeœli jest u ywane wejœcie numer 4, pod³¹cz z³¹cze nr kat do górnego gniazda XT7. 1 Rys Konfigurowanie wejœæ Opcje sterowania parametrami trzeba skonfigurowaæ dla ka dego wejœcia pod³¹czonego do urz¹dzenia topi¹cego. W tabeli 3 1 znajduje siê wykaz dostêpnych opcji steruj¹cych. Zobacz paragraf Przygotowanie urz¹dzenia topi¹cego do pracy, gdzie mo na dowiedzieæ siê, jak wybieraæ parametry steruj¹ce i jak edytowaæ ich opcje. Poza opcj¹ steruj¹c¹ w³¹czaniem i wy³¹czaniem pompy (tabela 3 1, Dane wejœciowe), wszystkie wejœcia reaguj¹ na zmianê sygna³u. Liczba mo liwych wejœæ urz¹dzenia topi¹cego mo e byæ zwiêkszona z czterech do maksymalnie dziesiêciu przez dodanie opcjonalnego modu³u I/O dostêpnego w Nordson Corporation. Za³¹cznik B, Konfiguracja wejœæ Czêœci

42 3-10 Instalacja Tab. 3 1 Dane wejœciowe Wejœcie Zaciski Parametry robocze Opcje Uwagi 1 8 i i Wejœcie nieaktywne 1 W³./wy³. trybu przestoju 2 W³./wy³. grza³ek 3 Pompa 1 dostêpna/niedostêpna 4 W¹ /pistolet 1 dostêpny/niedostêpny 5 W¹ /pistolet 2 dostêpny/niedostêpny 6 W¹ /pistolet 3 dostêpny/niedostêpny 7 W¹ /pistolet 4 dostêpny/niedostêpny 8 W¹ /pistolet 5 dostêpny/niedostêpny 9 W¹ /pistolet 6 dostêpny/niedostêpny 10 Automatyczny pocz¹tek przestoju (domyœlne) 11 Pompa 2 dostêpna/niedostêpna 0 Wejœcie niedostêpne 1 W³./wy³. trybu przestoju (domyœlne) 2 W³./wy³. grza³ek 3 Pompa 1 dostêpna/niedostêpna 4 W¹ /pistolet 1 dostêpny/niedostêpny 5 W¹ /pistolet 2 dostêpny/niedostêpny 6 W¹ /pistolet 3 dostêpny/niedostêpny 7 W¹ /pistolet 4 dostêpny/niedostêpny 8 W¹ /pistolet 5 dostêpny/niedostêpny 9 W¹ /pistolet 6 dostêpny/niedostêpny 11 Pompa 2 dostêpna/niedostêpna A, B C D 3 12 i Jak parametr 31 (domyœlnie = 2) 4 7 i Jak parametr 31 (domyœlnie = 4) Wejœcia opcjonalne 5 11 i E 6 13 i E 7 15 i E 8 17 i E 9 19 i E 10 9 i E UWAGA A: Parametr 30 ma 11 opcji. Parametry 31, 32 i 33 maj¹ tylko po 10 opcji. B: Parametry od 34 do 39 s¹ zarezerwowane dla szeœciu wejœæ dostêpnych po zainstalowaniu opcjonalnych modu³ów I/O. Szeœæ dodatkowych wejœæ ma takie same opcje, jak parametr 31. C: Jeœli wybrano opcjê 3, to pompa nie w³¹czy siê nawet po wciœniêciu przycisku pompy, je eli na zaciskach tego wejœcia nie pojawi siê napiêcie. D: Jeœli dla wejœcia 1 wybrano opcjê 10, w parametrze 24 trzeba zdefiniowaæ czas. E: Informacje o pod³¹czaniu mo na znaleÿæ w instrukcji do³¹czanej do ka dego modu³u I/O.

43 Instalacja 3-11 Instalowanie wyjœæ Urz¹dzenie topi¹ce jest wyposa one w trzy wyjœcia, które mo na samodzielnie konfigurowaæ. S¹ one u ywane do komunikacji z dostarczonymi przez u ytkownika urz¹dzeniami steruj¹cymi, na przyk³ad sterownikiem z programowan¹ logik¹. Liczbê mo liwych wyjœæ z urz¹dzenia topi¹cego mo na zwiêkszyæ z trzech do siedmiu, dodaj¹c modu³ I/O dostêpny w Nordson Corporation. Urz¹dzenia topi¹ce wyposa one w kartê sieciow¹ Ethernet nie mog¹ byæ wyposa one w dodatkowy modu³ I/O. U ytkownik pod³¹cza ka de wyjœcie i konfiguruje je w oprogramowaniu urz¹dzenia, by realizowa³o jedn¹ z nastêpuj¹cych opcji: Urz¹dzenie gotowe Urz¹dzenie gotowe i pompa w³¹czona B³¹d Zaœwiecony wskaÿnik LED serwisu Wszystkie styki wyjœæ maj¹ wartoœci znamionowe 240 VAC 2A lub 30 VDC 2 A. Wszystkie styki s¹ normalnie rozwarte, gdy urz¹dzenie topi¹ce jest wy³¹czone. Pod³¹czanie wyjœæ do urz¹dzenia topi¹cego Zobacz rysunek PoprowadŸ kabel sygna³owy 2, 4 lub 6 y³owy z urz¹dzenia steruj¹cego do urz¹dzenia topi¹cego i przeprowadÿ go przez przepust PG 16 w podstawie szafy sterowniczej. Zastosuj elastyczn¹ lub sztywn¹ rurkê albo odpowiedni¹ tulejê ochronn¹, aby ochroniæ kabel przed ostrymi krawêdziami otworu. UWAGA: Aby zmniejszyæ mo liwoœæ wyst¹pienia zwarcia, kabel musi byæ poprowadzony tak, aby nie dotyka³ obwodów drukowanych znajduj¹cych siê w s¹siedztwie. 2. Pod³¹cz ka d¹ parê przewodów wyjœciowych do odpowiednich zacisków (1 do 7) w z³¹czu nr kat Z³¹cze to znajduje siê w zestawie instalacyjnym. W tabeli 33 2 podano numeracjê zacisków dla ka dego wyjœcia. UWAGA: Zacisk 7 w z³¹czu nr kat jest zarezerwowany dla wejœcia numer 4. Z³¹cze nr kat ma taki kszta³t, aby uniemo liwiæ u ycie go w miejscu z³¹cza nr kat , którego zaciski s¹ ponumerowane od 8 do 14. Z³¹cze nr kat Rys Wyjœcia

44 3-12 Instalacja Pod³¹czanie wyjœæ do urz¹dzenia topi¹cego (c.d.) 3. W³ó z³¹cze nr kat do górnego gniazda (1 na rys. 3 12) w terminalu XT7, znajduj¹cego siê na karcie rozszerzenia. 1 Rys Konfigurowanie wyjœæ Trzeba skonfigurowaæ opcje parametrów ka dego wyjœcia pod³¹czonego do urz¹dzenia topi¹cego. W tabeli 3 2 znajduje siê wykaz dostêpnych opcji steruj¹cych. Zobacz paragraf Przygotowanie urz¹dzenia topi¹cego do pracy, gdzie mo na dowiedzieæ siê, jak wybieraæ parametry steruj¹ce i jak edytowaæ ich opcje.

45 Instalacja 3-13 Tab. 3 2 Dane wyjœciowe Wyjœcie Zaciski Parametry Opcje Uwagi 1 1 i Wyjœcie niedostêpne 1 Gotowe (domyœlnie) 2 Gotowe i Pompa w³¹czona 3 B³¹d 4 Niski poziom kleju w zbiorniku (niedostêpny) 5 W³¹czony wskaÿnik LED serwisu 6 Ostrze enie A A B A A C 2 3 i 4 41 Jak parametr 40 (domyœlnie = 3) 3 5 i 6 42 Jak parametr 40 (domyœlnie = 4) Wyjœcia opcjonalne 4 1 i i i D 7 7 i UWAGA A: Styki zwieraj¹ siê, kiedy zostanie spe³niony warunek zadany w opcji sterowania. Kiedy napiêcie jest wy³¹czone, styki s¹ rozwarte. B: Styki otwieraj¹ siê, kiedy zostanie spe³niony warunek zadany w opcji sterowania. Kiedy napiêcie jest wy³¹czone, styki s¹ rozwarte. C: Opcja sterowania 6 daje sygna³ wyjœciowy, kiedy wykryty zostanie potencjalny b³¹d. Je eli u yte s¹ obie opcje sterowania 3 i 6, po zaœwieceniu siê wskaÿnika LED b³êdu pojawi¹ siê sygna³y wyjœciowe b³êdu i ostrze enia. D: Zajrzyj do instrukcji do³¹czonej do dodatkowego modu³u I/O, by zapoznaæ siê ze sposobem pod³¹czania. Konfigurowanie komunikacji z urz¹dzeniem topi¹cym 1 Mo liwe jest przegl¹danie i modyfikowanie ustawieñ urz¹dzenia topi¹cego, przenoszenie nastaw pomiêdzy urz¹dzeniami i zmiana wersji oprogramowania urz¹dzeñ przy u yciu komputera osobistego pod³¹czonego do portu szeregowego w urz¹dzeniu topi¹cym (1).

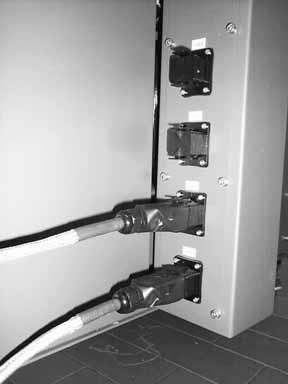

46 3-14 Instalacja Pod³¹czanie wê a Pod³¹czenie elektryczne Zapoznaj siê z instrukcj¹ obs³ugi do³¹czon¹ do wê a. 1. Najpierw po³¹cz w¹ (1) elektrycznie z urz¹dzeniem. Wtyki (2a) wê y nale y pod³¹czyæ do gniazd od XS10 do XS15 (2b). Wtyki s¹ mocowane przy u yciu zatrzasku. UWAGA: Jeœli jest kilka wê y: ka de przy³¹cze wê a jest przyporz¹dkowane do odpowiedniego gniazda. Nie mo na ich zamieniæ! Zobacz schemat elektryczny, gdzie przedstawiono uk³ad po³¹czeñ. 2b 1 2a 2a Rys Po³¹czenia elektryczne Pod³¹czanie U ycie drugiego klucza p³askiego Podczas pod³¹czania i od³¹czania wê a trzeba u ywaæ dwóch kluczy p³askich. W ten sposób chroni siê przy³¹cze wê a przed obracaniem siê. MXHH002S033A0295 Rys. 3 14

47 Instalacja 3-15 Pod³¹czanie (c.d.) OSTRZE ENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Za³o yæ rêkawice ochronne Je eli w przy³¹czu wê a znajduje siê zimny materia³, nale y podgrzaæ czêœci (2, 3) a do zmiêkniêcia kleju (oko³o 70 C (158 F) zale nie od typu materia³u). Rys Pod³¹czanie 2. Podgrzej urz¹dzenie topi¹ce i w¹ do oko³o 70 C (176 F). 3. Pod³¹cz wê e do rozdzielacza w kolejnoœci zgodnej z numeracj¹. Zapobiega to powstawaniu martwej strefy przy nieu ywanych z³¹czach. UWAGA: Zamknij nieu ywane przy³¹cza zaœlepkami firmy Nordson. Od³¹czanie wê a OSTRZE ENIE: System i materia³ s¹ pod ciœnieniem. Przed od³¹czeniem ogrzewanego wê a nale y uwolniæ ciœnienie z systemu. Niezastosowanie siê do tego zalecenia mo e spowodowaæ powa ne poparzenia. Uwalnianie ciœnienia 1. Wy³¹cz silnik(i) (zobacz rozdzia³ Obs³uga). 2. Pod dyszami pistoletów lub pistoletem rêcznym ustaw pojemnik. 3. Uruchom elektrozawór elektrycznie lub rêcznie albo naciœnij spust pistoletu rêcznego. Powtarzaj procedurê, dopóki materia³ nie przestanie wyp³ywaæ. 4. Ponownie u yj klej lub utylizuj go zgodnie z lokalnymi przepisami.

48 3-16 Instalacja Nastawianie prêdkoœci OSTRZE ENIE: Przed otwarciem szafy sterowniczej od³¹cz urz¹dzenie topi¹ce od zasilania elektrycznego. Prêdkoœæ jest nastawiana w szafie sterowniczej za pomoc¹ listwy zaciskowej (1). 1 1 Rys Zacisk 1 Zacisk 3 Prêdkoœæ Wydajnoœæ pompy D25 / D25H / D50 D100 wsuniêty wysuniêty 50 min kg /godz. 77 lb/godz. 50 kg /godz. 110 lb/godz. wysuniêty wsuniêty 65 min kg /godz. 99 lb/godz. 65 kg /godz. 143 lb/godz. wsuniêty wsuniêty 129 min kg /godz. 198 lb/godz. 130 kg /godz. 286 lb/godz. wysuniêty wysuniêty 0 min -1 0 kg /godz. 0 lb/godz. 0 kg /godz. 0 lb/godz. UWAGA: Wartoœæ 0 min -1 nie oznacza wy³¹czenia urz¹dzenia topi¹cego. Aby wy³¹czyæ urz¹dzenie topi¹ce ustaw g³ówny w³¹cznik zasilania w po³o enie 0/OFF.

49 Instalacja 3-17 Przygotowanie urz¹dzenia topi¹cego do pracy Po zakoñczeniu fizycznej instalacji urz¹dzenia topi¹cego trzeba je odpowiednio skonfigurowaæ, przygotowuj¹c do produkcji. Konfiguracja polega na wprowadzaniu zmian lub na w³¹czaniu pewnych parametrów, których wartoœci s¹ ustawione fabrycznie i które maj¹ wp³yw na pracê urz¹dzenia. Podczas konfiguracji urz¹dzenia jest te definiowana temperatura robocza zbiornika (temperatura nastawiona) oraz s¹ nastawiane temperatury ka dego wê a i pistoletu. Urz¹dzenie topi¹ce jest dostarczane z fabryki z parametrami ustawionymi na najczêœciej spotykane wartoœci. Konfiguracjê fabryczn¹ mo na w dowolnej chwili zmieniæ, aby dostosowaæ j¹ do bie ¹cych potrzeb. Szybka konfiguracja W tabeli 3 3 opisano najczêœciej spotykane parametry robocze i ich wartoœci fabryczne. Prosimy zapoznaæ siê z t¹ tabel¹ aby sprawdziæ, czy nastawy fabryczne ka dego parametru s¹ odpowiednie do przewidywanego procesu produkcji. Je eli wartoœci domyœlne s¹ poprawnie dobrane, wówczas konfiguracja nie jest potrzebna. Mo na wtedy od razu przejœæ do punktu Nastawy temperatury zbiornika, wê y i pistoletów w dalszej czêœci instrukcji. Jeœli trzeba wprowadziæ zmiany w konfiguracji fabrycznej lub je eli zajdzie potrzeba poznania znaczenia pozosta³ych parametrów, zapraszamy do nastêpnego punktu w tym rozdziale, Parametry robocze.

50 3-18 Instalacja Tab. 3 3 Najczêœciej u ywane parametry robocze Parametr Nazwa Przeznaczenie Wartoœæ domyœlna 4 Czas opóÿnienia stanu gotowoœci Powoduje opóÿnienie w³¹czenia wskaÿnika LED gotowoœci o zadany czas po osi¹gniêciu przez zbiornik, wê e i pistolety temperatury roboczej. Zegar czasu opóÿnienia w³¹cza siê tylko wtedy, kiedy temperatura zbiornika w chwili w³¹czania urz¹dzenia topi¹cego jest ni sza od zadanej o co najmniej 27 C (50 F). 0 minut 5 Czas miêdzy przegl¹dami Zegar w³¹czaj¹cy wskaÿnik LED serwisu, kiedy liczba przepracowanych godzin urz¹dzenia topi¹cego zrówna siê z wartoœci¹ nastawion¹ dla tego zegara. Zaœwiecenie siê tego wskaÿnika oznacza koniecznoœæ przeprowadzenia przegl¹du urz¹dzenia. 500 godziny 7 OpóŸnienie wy³¹czenia silnika Nieu ywany, tylko wyœwietlany. - 8 Automatyczne w³¹czenie pompy Umo liwia automatyczne w³¹czenie pompy, gdy system osi¹gnie stan gotowoœci, pod warunkiem, e pompa zosta³a udostêpniona naciœniêciem przycisku pompy. Dostêpne 11 Has³o S³u y do zdefiniowania has³a, które trzeba podaæ, aby zmieniæ nastawy parametrów lub temperatur Blokada komunikacji zewnêtrznej Przed rozpoczêciem czynnoœci konserwacyjnych nale y nastawiæ wartoœæ 1 (aktywny) tego parametru. Sterowanie zewnêtrzne urz¹dzenia topi¹cego zostanie ca³kowicie niedostêpne do czasu, kiedy wartoœæ parametru wyniesie 0 (nieaktywny). 0 (niedostêpne) 15 Nastawa ciœnienia S³u y do nastawienia procentowej wartoœci maksymalnego ciœnienia wyjœciowego (od 0 do 100%). 0 (niedostêpne) 16 Nastawa wartoœci za wysokiego ciœnienia Jeœli ciœnienie w systemie przekroczy tê nastawê, zostanie uruchomiony alarm wysokiego ciœnienia Nastawa wartoœci za niskiego ciœnienia Jeœli ciœnienie w systemie przekroczy tê nastawê, zostanie uruchomiony alarm niskiego ciœnienia Jednostki temperatury S³u y do zdefiniowania jednostek temperatury podawanych na wyœwietlaczu stopnie Celsiusza(C) lub Fahrenheita (F). C 21 Tolerancja na przegrzanie S³u y do ustalenia temperatury, o jak¹ podgrzewany podzespó³ mo e przekroczyæ temperaturê nastawion¹, zanim w³¹czy siê alarm wysokiej temperatury. 15 C (25 F)

51 Instalacja 3-19 Parametr Nazwa Przeznaczenie Wartoœæ domyœlna 22 Tolerancja na niedogrzanie S³u y do ustalenia, o ile stopni poni ej nastawy mo e spaœæ temperatura podgrzewanego podzespo³u, zanim w³¹czy siê alarm niskiej temperatury. 25 C (50 F) 23 Obni enie temperatury w trybie przestoju S³u y do ustalenia, o ile stopni obni y siê temperatura wszystkich podgrzewanych podzespo³ów, kiedy urz¹dzenie przejdzie w tryb przestoju. 50 C (100 F) 26 Czas trwania rêcznie w³¹czonego trybu przestoju Ustala czas, przez jaki urz¹dzenie pozostanie w trybie przestoju po naciœniêciu przycisku tego trybu. Nieaktywny od 50 do 77 Zegar tygodniowy Grupa parametrów steruj¹cych zegarem urz¹dzenia topi¹cego. Zegar jest u ywany do automatycznego w³¹czania grza³ek i do prze³¹czania urz¹dzenia w tryb przestoju. Nieaktywny

52 3-20 Instalacja Parametry robocze W parametrach roboczych urz¹dzenia s¹ zapisane wartoœci, które mo na zmieniaæ oraz takie, które nie podlegaj¹ zmianie. Nie mo na zmieniæ wartoœci opisuj¹cych historiê pracy urz¹dzenia. Wartoœci, które mo na zmieniæ, to nastawy lub opcje steruj¹ce. Opcje steruj¹ce maj¹ wp³yw na sposób wyœwietlania informacji lub na funkcje realizowane przez urz¹dzenie. Parametry robocze s¹ przechowywane w pamiêci firmware urz¹dzenia w postaci kolejno numerowanych danych. Dane te s¹ pogrupowane w sposób opisany w tabeli 3 4. Grupa Tab. 3 4 Grupy parametrów Numery parametrów Opis Parametry standardowe Sterowanie ciœnieniem Sterowanie temperatur¹ Od 0 do 8 i od 10 do 14 od 15 do 17 od 20 do 26 Najczêœciej u ywane parametry Konfiguracja nastaw ciœnienia Funkcje sterowania grza³k¹ Konfiguracja wejœcia od 30 do 39 Konfiguracja wejœæ do urz¹dzenia Konfiguracja wyjœæ od 40 do 46 Konfiguracja wyjœæ urz¹dzenia Zegar tygodniowy od 50 do 77 Konfiguracja funkcji zegara Wy³¹cznik czasowy automatycznego nape³niania 78 Konfiguracja prze³¹cznika steruj¹cego silnikiem zewnêtrznym Wybór PID od 80 do 91 Zmiana domyœlnych wartoœci PID Poza mo liwoœci¹ odczytywania i zmiany wartoœci parametrów, u ytkownik mo e zapisaæ i odtworzyæ bie ¹ce wartoœci ka dego parametru, a tak e przejrzeæ ostatnie 10 wprowadzonych zmian. Wybór parametrów roboczych W za³¹czniku B, Parametry robocze, zamieszczono szczegó³owe informacje dotycz¹ce ka dego z parametrów. Za³¹cznik ten zawiera równie pe³en opis ka dego z parametrów, jego wp³yw na pracê urz¹dzenia, wartoœæ domyœln¹ i sk³adniê. UWAGA: Parametry u ywane do konfigurowania wyposa enia dodatkowego lub w inny sposób zarezerwowane dla oprogramowania firmowego nie s¹ podane w tabeli ani w Za³¹czniku B.

53 Instalacja 3-21 Odczytywanie lub zmiana parametrów roboczych Niezale nie od tego, czy wartoœæ parametru mo na zmieniæ, procedura uzyskiwania dostêpu do wartoœci w celu jej zmiany lub tylko odczytania jest identyczna. Odczytanie lub zmiana wartoœci parametru 1. W³¹cz urz¹dzenie topi¹ce. Rozpocznie siê startowa procedura kontrolna. 2. Naciœnij przycisk Konfiguracja. Na lewym wyœwietlaczu miga parametr Na klawiaturze numerycznej wpisz numer parametru. Pe³ny wykaz parametrów zamieszczono w Za³¹czniku B. Przycisk Konfiguracja UWAGA: Jeœli zostanie wprowadzony niew³aœciwy parametr, naciœnij przycisk Zerowanie, aby ponownie wyœwietliæ parametr 1 i móc wprowadziæ poprawn¹ wartoœæ. Po wpisaniu jedno lub dwucyfrowego numeru parametru, na prawym wyœwietlaczu pojawi siê bie ¹ca wartoœæ tego parametru. Przycisk Zerowanie 4. Wykonaj jedn¹ z poni szych czynnoœci: Je eli wartoœci nie mo na zmieniæ, zapoznaj siê z punktem Monitorowanie urz¹dzenia w rozdziale4, Obs³uga. Je eli wartoœæ mo na zmieniæ, przejdÿ do kroku Naciœnij przycisk Enter. Prawy wyœwietlacz zacznie migaæ. Przycisk Enter 6. Na klawiaturze wpisz now¹ wartoœæ lub wybierz now¹ opcjê parametru. W za³¹czniku B Parametry operacyjne mo na znaleÿæ informacje o wartoœciach numerycznych lub o opcjach, które mo na ustawiæ w ka dym parametrze. UWAGA: Je eli wpisywane wartoœci nie s¹ wyœwietlane na prawym panelu, to urz¹dzenie jest chronione has³em. W takim razie przed wprowadzeniem nowych wartoœci trzeba podaæ has³o. Szczegó³owe informacje znajduj¹ siê w rozdziale 4, Obs³uga, Wpisywanie has³a dostêpu do urz¹dzenia.

54 3-22 Instalacja 7. Naciœnij przycisk Enter. Urz¹dzenie sprawdzi, czy nowa wartoœæ lub opcja mo e zostaæ zaakceptowana. Jeœli tak, na lewym i prawym wyœwietlaczu pojawi siê nastêpny w kolejnoœci parametr i jego wartoœæ. Je eli natomiast wprowadzona wartoœæ nie mo e byæ przyjêta, na prawym wyœwietlaczu przez trzy sekundy poka ¹ siê kreski ( ) i zostanie przywrócona poprzednia wartoœæ parametru. 8. Powtórz kroki 5 do 7, aby odczytaæ lub zmieniæ nastêpne parametry, lub naciœnij przycisk Konfiguracja, by zakoñczyæ pracê w trybie konfiguracji. W ka dej chwili mo na zakoñczyæ pracê w trybie konfiguracji, naciskaj¹c przycisk Konfiguracja. Numery parametrów, które nie maj¹ zastosowania, s¹ pomijane przy przegl¹daniu listy parametrów na lewym wyœwietlaczu. Kiedy prawy wyœwietlacz miga, mo na szybko ustawiæ aktualny parametr na najni sz¹ mo liw¹ wartoœæ przez jednoczesne naciœniêcie obu przycisków przewijania. Jeœli w trybie konfiguracji przez dwie minuty nie zostanie naciœniêty aden przycisk, urz¹dzenie wróci do trybu automatycznego skanowania. Do wpisania lub zmiany wartoœci parametru mo na równie u yæ przycisków przewijania przy prawym wyœwietlaczu. Po wpisaniu numeru parametru w lewym wyœwietlaczu nale y nacisn¹æ którykolwiek z przycisków przewijania, aby zmieniæ wartoœæ parametru. Je eli w³¹czone jest zabezpieczenie has³em, urz¹dzenie wróci do trybu chronionego has³em po ka dym wyjœciu z trybu konfiguracji.

55 Instalacja 3-23 Nastawy temperatur zbiornika, wê y i pistoletów Urz¹dzenie topi¹ce jest dostarczane z fabryki z temperatur¹ zbiornika ustawion¹ na 175 C (350 F), a temperatury wê y i pistoletów s¹ ustawione na 0 stopni (ogrzewanie wy³¹czone). Przed u yciem urz¹dzenia trzeba nastawiæ temperatury zbiornika, wê y i pistoletów. Temperatury mo na ustawiæ nastêpuj¹cymi metodami: Metoda globalna zbiornik, wszystkie wê e i pistolety maj¹ tê sam¹ nastawê temperatury. Globalna wed³ug grup podzespo³ów wszystkie wê e lub wszystkie pistolety maj¹ tê sam¹ nastawê temperatury. Metoda indywidualna temperatura zbiornika, ka dego wê a i pistoletu jest ustawiania niezale nie. Z uwagi na to, e w wiêkszoœci procesów produkcyjnych zbiornik, wê e i pistolety wymagaj¹ ustawienia takich samych temperatur, w tym rozdziale opisano tylko globaln¹ metodê ustawiania temperatury. Informacje o pozosta³ych dwóch metodach mo na znaleÿæ w punkcie Ustawianie temperatury podzespo³ów w rozdziale 4. Temperatury, podobnie jak pozosta³e parametry robocze urz¹dzenia, mo na zapisywaæ i odtwarzaæ, a tak e przegl¹daæ wprowadzane zmiany.

56 3-24 Instalacja Nastawianie temperatury globalnej 1. Naciœnij przycisk Zbiornik i przytrzymaj przez trzy sekundy. Na lewym wyœwietlaczu miga 1. Przycisk Zbiornik 2. Na lewym wyœwietlaczu ustaw wartoœæ 0. Na prawym wyœwietlaczu pojawi¹ siê kreski ( ), a wskaÿniki LED na przyciskach zbiornika, wê a i pistoletu przyjm¹ kolor zielony. 3. Naciœnij przycisk Enter. Prawy wyœwietlacz zacznie migaæ. Lewy wyœwietlacz i przycisk przewijania 4. Na klawiaturze numerycznej wpisz temperaturê zalecan¹ przez producenta kleju topliwego. Informacja o optymalnej zalecanej temperaturze znajduje siê w karcie charakterystyki materia³u, dostarczonej przez producenta. Przycisk Enter 5. Naciœnij przycisk Zbiornik. Ka dy podzespó³ zacznie nagrzewaæ siê lub sch³adzaæ do nowej ustawionej temperatury, a urz¹dzenie topi¹ce przejdzie w tryb automatycznego skanowania. Kiedy wszystkie elementy urz¹dzenia osi¹gn¹ zadan¹ temperaturê, zaœwieci siê zielony wskaÿnik LED gotowoœci. WskaŸnik LED gotowoœci

57 Instalacja 3-25 Zapisanie i odtworzenie ustawieñ urz¹dzenia Aktualne wartoœci wszystkich parametrów i ustawione temperatury pracy ka dego podzespo³u mo na zapisaæ i w razie potrzeby odtworzyæ w innym czasie. Zapisane wartoœci, które s¹ odtwarzane, zast¹pi¹ wszystkie wartoœci aktualnie ustawione w systemie. Funkcja zapisywania i odtwarzania jest szczególnie przydatna, kiedy u ywane ustawienia zostan¹ celowo lub przypadkowo zmienione i trzeba przywróciæ poprzedni stan pracy urz¹dzenia. Zapisanie bie ¹cych ustawieñ + Kiedy urz¹dzenie znajduje siê w trybie automatycznego skanowania, naciœnij jednoczeœnie przycisk z numerem 1 i przycisk Konfiguracja. Na prawym wyœwietlaczu na chwilê pojawi siê symbol S 1. Zapisywanie bie ¹cych ustawieñ Odtwarzanie zapisanych wartoœci UWAGA: Wszystkie ustawione wartoœci robocze urz¹dzenia zostan¹ usuniête! Przed odtworzeniem zapisanych parametrów trzeba sprawdziæ, czy u ycie odtworzonych parametrów nie wp³ynie negatywnie na pracê urz¹dzenia i czy nie stworzy zagro enia dla bezpieczeñstwa. + Odtwarzanie zapisanych wartoœci Kiedy urz¹dzenie znajduje siê w trybie automatycznego skanowania, naciœnij jednoczeœnie przycisk z numerem 2 i przycisk Konfiguracja. Na prawym wyœwietlaczu na chwilê pojawi siê symbol S 2. Jeœli funkcja odtworzenia parametrów zostanie u yta przed ich pierwszym zapisaniem, zostan¹ przywrócone ustawienia fabryczne. Spowoduje to wy³¹czenie ogrzewania wê y i pistoletów.

58 3-26 Instalacja Przegl¹danie zmian wartoœci parametrów i temperatur W rejestrze historii zmian jest zapisanych 10 ostatnich zmian wartoœci parametrów roboczych lub nastaw temperatur. Poniewa rejestr przechowuje tylko 10 zmian, to wprowadzenie kolejnych zmian spowoduje zastêpowanie poprzednich zapisów, pocz¹wszy od najstarszego. Przegl¹danie rejestru historii zmian 1. Naciœnij przycisk Konfiguracja. Przycisk Konfiguracja Na lewym wyœwietlaczu miga pierwszy parametr roboczy. 2. Naciœnij przycisk przewijania ko³o lewego wyœwietlacza, aby wyœwietliæ parametr 3 (rejestr historii zmian). Lewy wyœwietlacz i przycisk przewijania WskaŸniki LED podzespo³ów Reakcje urz¹dzenia bêd¹ nastêpuj¹ce: Je eli ostatnia zmiana dotyczy³a parametru podlegaj¹cego edycji, wszystkie wskaÿniki podzespo³ów pozostan¹ wy³¹czone. lub Jeœli ostatnia zmiana dotyczy³a nastawy temperatury, wskaÿnik LED odpowiedniego podzespo³u zaœwieci siê. oraz Na prawym wyœwietlaczu pojawi siê czterocyfrowy zapis z rejestru dotycz¹cy ostatniej zmiany. W tabeli 3 5 mo na znaleÿæ opis znaczenia ka dej wyœwietlonej cyfry. Zaraz po tej tabeli podano dwa przyk³ady zapisów z rejestru. 3. Naciœnij przycisk przewijania ko³o prawego wyœwietlacza, aby przejrzeæ pozosta³e wpisy. Ka de naciœniêcie przycisku przewijania powoduje wyœwietlenie poprzedniego zapisu. 4. Naciœnij przycisk Konfiguracja, aby powróciæ do trybu pracy automatycznej. Przegl¹danie rejestru

59 Instalacja 3-27 Pierwsza cyfra Druga cyfra Tab. 3 5 Rejestr historii zmian Trzecia i czwarta cyfra P (Parametr) Numer parametru, który zosta³ zmieniony U ywane w po³¹czeniu ze wskaÿnikami podzespo³ów do sygnalizowania miejsca i metody zmiany temperatury. WskaŸnik LED œwieci siê Czwarta cyfra Zmiana dotyczy Metoda zmiany S (Ustawiona wartoœæ) - Przycisk Zbiornik 1 Zbiornik Przycisk W¹ 1 6 Jeden w¹ Indywidualna Przycisk Pistolet 1 6 Jeden pistolet Indywidualna Wszystkie przyciski 0 Wszystkie podzespo³y Globalna Przycisk W¹ 0 Wszystkie wê e Globalna wed³ug podzespo³ów Przycisk Pistolet 0 Wszystkie pistolety Globalna wed³ug podzespo³ów

60 3-28 Instalacja Przyk³ady wpisów w rejestrze historii zmian Przyk³ad 1: Przyk³ad 2: Zmieniono parametr 4 (czas opóÿnienia stanu gotowoœci). Jeœli wskaÿnik LED na przycisku pistoletu jest zaœwiecony, to wyœwietlacz pokazuje, e do zmiany temperatury pistoletów u yto metody globalnej wed³ug podzespo³ów. Nieu ywane wpisy w rejestrze s¹ na prawym wyœwietlaczu oznaczone jako P _. Aby wyœwietliæ liczbê godzin pracy grza³ek, które up³ynê³y od danej (wyœwietlanej) zmiany, naciœnij jednoczeœnie obydwa przyciski przewijania pod prawym wyœwietlaczem. Demonta urz¹dzenia topi¹cego Uruchom urz¹dzenie i poczekaj, a materia³ skoñczy siê. Od³¹cz wszystkie po³¹czenia i odczekaj, a urz¹dzenie ostygnie. Z³omowanie urz¹dzenia Po zu yciu produktu firmy Nordson nale y pozbyæ siê go jako odpad zgodnie z obowi¹zuj¹cymi przepisami.

61 Obs³uga 4-1 Rozdzia³ 4 Obs³uga OSTRZE ENIE: Poni ej opisane czynnoœci powinne wykonywaæ jedynie osoby o odpowiednich kwalifikacjach. Stosowaæ siê do wszelkich uwag dotycz¹cych bezpieczeñstwa, zawartych w tej i innych instrukcjach. W tym rozdziale przedstawiono informacje dotycz¹ce nastêpuj¹cych zadañ operatora: Nape³nianie zbiornika Uruchomienie urz¹dzenia topi¹cego Monitorowanie pracy urz¹dzenia Regulacja temperatury roboczej ogrzewanych podzespo³ów Korzystanie z przycisków funkcyjnych urz¹dzenia Wy³¹czanie urz¹dzenia Wiêkszoœæ elementów steruj¹cych, opisywanych w tym rozdziale, znajduje siê na panelu sterowania. Zobacz paragraf Opis urz¹dzenia topi¹cego w rozdziale 2, Wprowadzenie, gdzie podano lokalizacjê elementów steruj¹cych i wskaÿników opisanych w niniejszym rozdziale. Informacje dodatkowe W tym rozdziale opisano najczêœciej stosowane procedury obs³ugowe. Po opisie ka dej procedury zamieszczono tabele z informacjami dodatkowymi, w których opisano odstêpstwa od procedur lub opisano czynnoœci uzupe³niaj¹ce. W niektórych przypadkach tabele zawieraj¹ równie dodatkowe odnoœniki. Takie tabele s¹ oznaczone symbolem pokazanym obok po lewej stronie.

62 4-2 Obs³uga Rozruch wstêpny Rozruch wstêpny mo e byæ wykonany po prawid³owej instalacji urz¹dzenia topi¹cego. Usuwanie materia³u testowego z urz¹dzenia topi¹cego Przed wysy³k¹ urz¹dzenia zosta³y przeprowadzone szczegó³owe testy dzia³ania. Podczas tych prób zbiornik by³ nape³niony specjalnym materia³em testowym. W urz¹dzeniu mog¹ nadal znajdowaæ siê pozosta³oœci tego materia³u. Aby je usun¹æ, nale y przed rozpoczêciem produkcji stopiæ i przepompowaæ kilka kilogramów kleju. OSTRZE ENIE: Uwaga! Bardzo wysoka temperatura! Materia³ testowy mo e pryskaæ pod wysokim ciœnieniem. Przed p³ukaniem urz¹dzenia topi¹cego trzeba ustawiæ niskie ciœnienie na zaworze reguluj¹cym ciœnienie. Pompa X Po rozruchu wstêpnym nale y sprawdziæ, czy w pompie nie wystêpuj¹ przecieki i w razie potrzeby dokrêciæ œrubê d³awika. Przed pierwszym dokrêceniem odstêp X na rysunku 4 1 powinien w pompie zêbatej PR100/SN1710 wynosiæ 8 9 mm. W pozosta³ych pompach u ywanych w systemie odstêp ten powinien wynosiæ 4 mm. Rys. 4-1

63 Obs³uga 4-3 Nape³nianie zbiornika Rêczne OSTRZE ENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Nale y nosiæ odpowiedni¹ odzie ochronn¹ i wyposa enie. Zbiornik i jego pokrywa s¹ gor¹ce. Podczas nape³niania gor¹cy klej mo e pryskaæ ze zbiornika. Podczas nape³niania zbiornika nale y zachowaæ ostro noœæ. OSTRZE ENIE: Nie wolno pracowaæ przy otwartym zbiorniku. Gdy zbiornik jest otwarty, mog¹ ulatniaæ siê z niego opary gor¹cego kleju, które mog¹ zawieraæ potencjalnie niebezpieczne substancje. UWAGA: Przed nape³nieniem zbiornika nale y sprawdziæ, czy zbiornik i klej s¹ czyste i nie zawieraj¹ zanieczyszczeñ. Zanieczyszczenia mog¹ zak³óciæ dzia³anie lub nawet uszkodziæ urz¹dzenie lub akcesoria. Rys. 4-2 UWAGA: Przerwaæ pracê przed ca³kowitym opró nieniem zbiornika. Je eli w zbiorniku jest za ma³o kleju, mo e dojœæ do przegrzania. Przegrzany materia³ mo e ulec zwêgleniu, odk³adaæ siê na powierzchniach i byæ przyczyn¹ usterek.

64 4-4 Obs³uga Poziom maksymalny 25 mm Poziom maksymalny nie mo e przekraczaæ poziomu 25 mm (1 cal) poni ej krawêdzi zbiornika. Rys. 4-3 Przekrój zbiornika Podzespo³y ogrzewane W urz¹dzeniu wystêpuj¹ trzy grupy podzespo³ów ogrzewanych. Jest to grupa zbiornika, sk³adaj¹ca siê z samego zbiornika i pompy, grupa wê y i grupa pistoletów. Grupy podzespo³ów s¹ zobrazowane na panelu sterowania przyciskami pokazanymi obok. Przyciski podzespo³ów (zbiornik, w¹ i pistolet) Podzespo³y ogrzewane s¹ identyfikowane w ka dej grupie na podstawie numeru pozycji. Po³o enie zbiornika i pompy jest ustalone jako 1. Numery pozycji wê y i pistoletów s¹ przypisane automatycznie na podstawie numeru gniazda, do którego pod³¹czono w¹ lub pistolet. Na przyk³ad numery pozycji pary w¹ /pistolet, pod³¹czonej do drugiego gniazda, bêd¹ opisane jako w¹ 2 i pistolet 2. UWAGA: W niektórych zastosowaniach do gniazda wê a / pistoletu mog¹ byæ pod³¹czone dodatkowe urz¹dzenia (np. podgrzewany rozdzielacz powietrza). W takich wypadkach urz¹dzenie dodatkowe nale y oznakowaæ nalepk¹ (lub w inny sposób) z odpowiednim numerem wê a lub pistoletu. Panel sterowania bêdzie rozpoznawa³ takie urz¹dzenie jako w¹ lub pistolet, niezale nie od tego czym ono jest.

65 Obs³uga 4-5 Uruchomienie urz¹dzenia topi¹cego Przed pierwszym uruchomieniem urz¹dzenia trzeba sprawdziæ, czy: jest ono kompletnie zainstalowane, ma pod³¹czone wymagane wejœcia i wyjœcia, drivery pistoletów, sterowniki naniesienia lub zegary. parametry pracy urz¹dzenia s¹ ustawione zgodnie z wymogami aktualnego procesu produkcyjnego. Jeœli którykolwiek z tych elementów nie jest spe³niony, nale y zapoznaæ siê z rozdzia³em 3, Instalacja. Uruchomienie urz¹dzenia topi¹cego 1. W³¹cz urz¹dzenie topi¹ce. WskaŸnik LED grza³ek Urz¹dzenie: przeprowadzi test wskaÿników LED na panelu sterowania w³¹czy grza³ki (wskaÿnik LED grza³ek zaœwieci siê na zielono) Rozpocznie automatyczne skanowanie i wyœwietlanie bie ¹cych temperatur zbiornika i wszystkich wê y i pistoletów, których nastawiona temperatura jest wiêksza od zera stopni. Kolejnoœæ skanowania automatycznego jest nastêpuj¹ca: zbiornik, ka da para w¹ i pistolet, ponownie zbiornik. WskaŸnik LED gotowoœci w³¹czy siê, kiedy temperatury wszystkich wê y i pistoletów znajd¹ siê w przedziale 3 C (5 F) od temperatury nastawionej. Kolejnoœæ skanowania automatycznego WskaŸnik LED gotowoœci

66 4-6 Obs³uga Uruchomienie urz¹dzenia topi¹cego (c.d.) UWAGA: Nie wolno uruchamiaæ pomp firmy Nordson bez materia³u. Przed w³¹czeniem silnika nale y sprawdziæ, czy zbiornik jest nape³niony. Przyciski Pompa Naciœnij jeden z dwóch przycisków pompy (1 lub 2), aby udostêpniæ pompê. Jeœli system nie osi¹gn¹³ jeszcze stanu gotowoœci w momencie naciœniêcia przycisku pompy, wskaÿnik LED przycisku staje siê ó³ty oznaczaj¹c, e pompa jest dostêpna, ale nie jest w³¹czona. Pompa w³¹czy siê automatycznie, gdy system osi¹gnie stan gotowoœci. Jeœli system osi¹gn¹³ stan gotowoœci w momencie naciœniêcia przycisku pompy, wskaÿnik przycisku staje siê zielony, oznaczaj¹c, e pompa jest uruchomiona. Jeœli w urz¹dzeniu skonfigurowano rêczne uruchamianie pompy, wskaÿnik przycisku nie zaœwieci siê i pompa w³¹czy siê dopiero po rêcznym uruchomieniu przy u yciu urz¹dzenia w³¹czaj¹cego. UWAGA: Sposób dzia³ania przycisku pompy mo na zmieniæ za pomoc¹ parametru 8 (automatyczne w³¹czanie pompy). Zobacz Za³¹cznik B, Parametry robocze. Jeœli urz¹dzenie zostanie w³¹czone, kiedy temperatura zbiornika jest ni sza od zadanej o co najmniej 27 C (50 F) (warunek zimnego startu), to wskaÿnik LED gotowoœci nie zaœwieci siê, dopóki nie up³ynie czas opóÿnienia stanu gotowoœci ustawiony podczas konfiguracji urz¹dzenia. Czas pozosta³y do zakoñczenia opóÿnienia stanu gotowoœci (w minutach) jest wyœwietlany na prawym wyœwietlaczu na koniec ka dego cyklu skanowania. Kiedy zostanie tylko jedna minuta do uruchomienia urz¹dzenia, prawy wyœwietlacz rozpocznie odliczanie sekundowe. Za³¹cznik B, Parametr 4 Za³¹cznik B, Parametr 4 Dwukrotnie naciskaj¹c przycisk Grza³ki mo na pomin¹æ czas opóÿnienia stanu gotowoœci.

67 Obs³uga 4-7 Uruchomienie urz¹dzenia topi¹cego (c.d.) Pojawienie siê napisu F4 na prawym wyœwietlaczu zaraz po w³¹czeniu systemu oznacza awariê procesora lub p³yty g³ównej. Pojawienie siê napisu F1 na prawym wyœwietlaczu zaraz po uruchomieniu urz¹dzenia oznacza mo liwe poluzowanie lub od³¹czenie przewodu wê a lub pistoletu. Stan wejœcia lub wejœæ mo e uniemo liwiæ w³¹czenie grza³ek. Jeœli skonfigurowano funkcjê zegara tygodniowego i w³¹czono j¹ przy ostatnim wy³¹czeniu urz¹dzenia, zegar automatycznie w³¹czy siê przy nastêpnym w³¹czeniu urz¹dzenia. Monitorowanie b³êdów urz¹dzenia Rozdzia³ 6, Rozwi¹zywanie problemów Instalacja wejœæ urz¹dzenia w rozdziale 3, Instalacja Przyciski funkcyjne Je eli wyst¹pi przerwa w zasilaniu, urz¹dzenie rozpocznie pracê w normalnym trybie rozgrzewania, nawet je eli przed awari¹ grza³ki by³y wy³¹czone lub urz¹dzenie by³o w trybie przestoju. Je eli zegar tygodniowy by³ w³¹czony przed awari¹ zasilania, to w momencie ponownego startu urz¹dzenie rozpocznie pracê w trybie okreœlonym ustawieniami zegara.

68 4-8 Obs³uga Monitorowanie urz¹dzenia topi¹cego Urz¹dzenie topi¹ce jest wyposa one we wskaÿniki pozwalaj¹ce na: Szybkie sprawdzenie, czy urz¹dzenie dzia³a prawid³owo. Monitorowanie bie ¹cej temperatury zbiornika, ka dego wê a i pistoletu. Znalezienie przyczyny b³êdów. Ustalenie, czy jest potrzebna jest obs³uga serwisowa. Urz¹dzenie automatycznie ustala liczbê i lokalizacjê wê y oraz pistoletów, które s¹ do niego pod³¹czone. Zobacz paragraf Podzespo³y ogrzewane w tym rozdziale, gdzie mo na znaleÿæ informacje o tym, jak zidentyfikowaæ ogrzewane podzespo³y. Sprawdzenie, czy urz¹dzenie topi¹ce dzia³a poprawnie WskaŸnik LED gotowoœci w³¹czy siê (zielony), kiedy ró nica miêdzy rzeczywist¹ temperatur¹ podzespo³ów podgrzewanych a temperatur¹ zadan¹ znajdzie siê w przedziale 3 C (5 F). WskaŸnik LED gotowoœci WskaŸnik LED gotowoœci nie zaœwieci siê lub zgaœnie, jeœli wyst¹pi przynajmniej jedno z nastêpuj¹cych zdarzeñ: Trwa odliczanie czasu opóÿnienia stanu gotowoœci. Operator lub sygna³ zdalny prze³¹czy urz¹dzenie w tryb przestoju. Zegar tygodniowy prze³¹czy urz¹dzenie w tryb przestoju. Wyst¹pi awaria (zaœwieci siê wskaÿnik LED b³êdu). Zobacz paragrafy Monitorowanie b³êdów urz¹dzenia i Przyciski funkcyjne w tym rozdziale, gdzie mo na znaleÿæ informacje o b³êdach urz¹dzenia topi¹cego, o korzystaniu z zegara tygodniowego i o trybie przestoju. Zobacz Za³¹cznik B, Parametr 4, gdzie mo na znaleÿæ informacje o funkcji opóÿnienia stanu gotowoœci.

69 Obs³uga 4-9 Podzespo³y ogrzewane, których nastawiona temperatura wynosi zero stopni, s¹ pomijane w cyklu automatycznego skanowania. Nie mo na niezale nie ustawiæ temperatury zbiornika i rozdzielacza. Czas pozosta³y do up³yniêcia opóÿnienia stanu gotowoœci jest wyœwietlany na prawym wyœwietlaczu na koniec ka dego cyklu skanowania. W dowolnej chwili mo na skasowaæ dzia³anie funkcji zegara tygodniowego. Jeœli zegar wy³¹czy³ grza³ki, to naciœniêcie przycisku grza³ek spowoduje ponowne ich w³¹czenie. Jeœli zegar prze³¹czy urz¹dzenie w tryb przestoju, to naciœniêcie przycisku trybu przestoju spowoduje, e ogrzewane podzespo³y urz¹dzenia zostan¹ podgrzane do temperatury roboczej. Za³¹cznik B, Parametr 4 Przyciski funkcyjne Monitorowanie temperatury podzespo³ów U ytkownik mo e sprawdziæ aktualn¹ temperaturê ka dego podzespo³u zbiornika, ka dego wê a i pistoletu korzystaj¹c z trybu normalnego lub rêcznie, wybieraj¹c i sprawdzaj¹c ka dy podzespó³. Urz¹dzenie topi¹ce domyœlnie pozostaje w trybie skanowania automatycznego z wyj¹tkiem sytuacji, kiedy: znajdzie siê w trybie konfiguracji nastawiona temperatura wszystkich wê y i pistoletów wynosi zero stopni wyst¹pi b³¹d

70 4-10 Obs³uga Sprawdzanie temperatury podzespo³ów w trybie skanowania automatycznego 1. Kiedy œwieci siê wskaÿnik LED gotowoœci, obserwuj wskaÿniki LED na przyciskach podzespo³ów. 2. Kiedy wskaÿnik LED na przycisku odpowiadaj¹cym za grupê podzespo³ów (zbiornik, w¹ lub pistolet) zaœwieci siê, obserwuj lewy wyœwietlacz, a pojawi siê na nim kolejny numer podzespo³u, który ma byæ sprawdzony. WskaŸniki LED na przyciskach podzespo³ów 3. Kiedy kolejny numer wybranego podzespo³u pojawi siê na lewym wyœwietlaczu, obserwuj prawy wyœwietlacz, na którym pojawi siê aktualna temperatura podzespo³u. Rêczne sprawdzenie temperatury podzespo³ów 1. Naciœnij przycisk (zbiornik, w¹ lub pistolet) odpowiadaj¹cy sprawdzanej grupie podzespo³ów. Lewy wyœwietlacz i przycisk przewijania Wyœwietlacz z temperatur¹ podzespo³u Automatyczne skanowanie zostanie zatrzymane, a na lewym wyœwietlaczu pojawi siê numer pierwszego podzespo³u w wybranej grupie. Na prawym wyœwietlaczu bêdzie pokazana jego aktualna temperatura. UWAGA: Kiedy zostanie naciœniêty przycisk Zbiornik, lewy wyœwietlacz nie bêdzie pokazywa³ numeru podzespo³u (bêdzie pusty). 2. Jeœli pierwszy w kolejnoœci podzespó³ nie jest tym, który ma byæ sprawdzony, trzeba skorzystaæ z przycisku przewijania lewego wyœwietlacza, aby zmieniæ numer podzespo³u. Na prawym wyœwietlaczu bêdzie wyœwietlana aktualna temperatura wybranego podzespo³u. 3. Dwukrotnie naciœnij przycisk Konfiguracja, aby wróciæ do trybu pracy automatycznej.

71 Obs³uga 4-11 Rêczne sprawdzenie temperatury podzespo³ów (c.d.) Je eli informacje wyœwietlane na lewym wyœwietlaczu zostan¹ przewiniête poza ostatni numer podzespo³u w grupie, zostanie wyœwietlony numer pierwszego podzespo³u w nastêpnej grupie. Urz¹dzenie topi¹ce powróci do trybu pracy automatycznej dwie minuty po ostatnim naciœniêciu przycisku. Jeœli zostanie naciœniêty przycisk Zbiornik, to na prawym wyœwietlaczu bêdzie wyœwietlana aktualna temperatura pompy. Aby sprawdziæ aktualn¹ temperaturê zbiornika, nale y jednoczeœnie nacisn¹æ przycisk Zbiornik i przycisk przewijania przy lewym wyœwietlaczu. Domyœln¹ jednostk¹, w jakiej jest podawana temperatura, s¹ stopnie Celsjusza (C). Jednostkê mo na zmieniæ na stopnie Fahrenheita, korzystaj¹c z parametru 20. Za³¹cznik B, Parametr 20 WskaŸnik ka dego podzespo³u zmienia kolor z zielonego na ó³ty, jeœli temperatura któregokolwiek sk³adnika w grupie podzespo³ów spadnie poni ej temperatury zadanej o wiêcej ni 3 C (5 F). Nastawê temperatury ka dego podzespo³u mo na sprawdziæ w dowolnej chwili, naciskaj¹c przycisk przewijania do góry przy prawym wyœwietlaczu. Przytrzymanie przycisku przewijania, kiedy urz¹dzenie jest w trybie automatycznego skanowania, pokazuje nastawy dla ka dego skanowanego podzespo³u.

72 4-12 Obs³uga Monitorowanie b³êdów urz¹dzenia topi¹cego Urz¹dzenie topi¹ce ostrzega operatora o b³êdach wymienionych w tabeli 4 1. Kiedy wyst¹pi b³¹d, nale y zdiagnozowaæ i usun¹æ awariê, nastêpnie przywróciæ urz¹dzenie do pracy. U ywaj¹c rejestru b³êdów mo na okreœliæ rodzaj, kolejnoœæ i wzglêdny czas wyst¹pienia ostatnich dziesiêciu b³êdów. Wyœwietlany kod / Kod dodatkowy F1/Brak F2/Brak F3/Brak RTD Nazwa Za niska temperatura Za wysoka temperatura F4/1 Test RAM F4/2 F4/3 F4/4 F4/5 Czas wewnêtrznego zegara Czas wewnêtrznego zegara Zasilana bateri¹ pamiêæ RAM wewnêtrznego zegara Bateria wewnêtrznego zegara F4/6 Przetwornik A/C F4/7 F4/8 F4/A Kalibracja przetwornika A/C Komunikacja p³yty g³ównej Termostat Tab. 4 1 B³êdy urz¹dzenia Zachowanie urz¹dzenia Grza³ki wy³¹czaj¹ siê Grza³ki wy³¹czaj¹ siê Grza³ki wy³¹czaj¹ siê Urz¹dzenie przestaje dzia³aæ Grza³ki pozostaj¹ w³¹czone, stan b³êdu jest utrzymany Grza³ki pozostaj¹ w³¹czone, stan b³êdu jest utrzymany Urz¹dzenie przestaje dzia³aæ Urz¹dzenie przestaje dzia³aæ Urz¹dzenie przestaje dzia³aæ Urz¹dzenie przestaje dzia³aæ Przyczyna Czujnik temperatury wskazywanego podzespo³u uleg³ awarii lub podzespó³ ten zosta³ od³¹czony od urz¹dzenia topi¹cego. Aktualna temperatura wskazywanego podzespo³u spad³a poni ej dopuszczalnej wartoœci ustawionej w parametrze 22. Aktualna temperatura wskazywanego podzespo³u wzros³a powy ej dopuszczalnej wartoœci ustawionej w parametrze 21. Awaria wewnêtrznej pamiêci RAM Awaria wewnêtrznego zegara Awaria czasu zegara wewnêtrznego Awaria zasilanej bateri¹ pamiêci RAM Bateria pamiêci RAM roz³adowana Awaria przetwornika A/C sygna³ów z czujnika temperatury Przetwornik A/C nie móg³ zostaæ skalibrowany B³¹d komunikacji miêdzy p³yt¹ g³ówn¹ i CPU Termostat zbiornika lub pompy otwarty

73 Obs³uga 4-13 B³êdy F1, F2 i F3 Kiedy urz¹dzenie wykryje b³¹d F1, F2 lub F3: 1. Automatyczne skanowanie zostaje zatrzymane i urz¹dzenie zaczyna monitorowaæ potencjalny b³¹d przez maksymalnie dwie minuty. Przez czas dwóch minut wskaÿniki LED gotowoœci i grza³ek s¹ w³¹czone. Je eli w czasie dwóch minut urz¹dzenie wykryje, e b³¹d ju nie wystêpuje, nast¹pi powrót do trybu skanowania automatycznego. 2. WskaŸnik LED na przycisku uszkodzonego podzespo³u (zbiornik, w¹ lub pistolet) zaœwieca siê, aby wskazaæ typ uszkodzonego podzespo³u. 3. Prawy wyœwietlacz wskazuje rodzaj b³êdu (F1, F2 lub F3). 4. Lewy wyœwietlacz wskazuje, który podzespó³ jest uszkodzony. WskaŸnik LED b³êdu (czerwony) Jeœli zaœwieci siê wskaÿnik LED zbiornika, na lewym wyœwietlaczu pojawi siê 1 w razie awarii zbiornika lub 2 w razie awarii pompy. Je eli zaœwieci siê wskaÿnik LED wê a lub pistoletu, na lewym wyœwietlaczu pojawi siê numer uszkodzonego wê a lub pistoletu. 5. Je eli po up³ywie dwóch minut b³¹d nadal wystêpuje, wskaÿnik gotowoœci zgaœnie, zaœwieci siê wskaÿnik awarii, grza³ki wy³¹cz¹ siê i urz¹dzenie zapisze b³¹d w rejestrze b³êdów. Zobacz paragraf Rejestr b³êdów w tym rozdziale. Aby przywróciæ urz¹dzenie do normalnej pracy, nale y usun¹æ b³¹d i wyzerowaæ urz¹dzenie (przyciskiem Zerowanie). W rozdziale 6, Rozwi¹zywanie problemów mo na znaleÿæ informacje o diagnozowaniu i usuwaniu b³êdów. Nale y te zapoznaæ siê z czêœci¹ Zerowanie urz¹dzenia topi¹cego.

74 4-14 Obs³uga B³êdy F1, F2 i F3 (c.d.) Aby obejrzeæ temperaturê ogrzewanego podzespo³u, kiedy wystêpuje b³¹d F2 lub F3, nale y jednoczeœnie nacisn¹æ i przytrzymaæ oba przyciski przewijania ko³o prawego wyœwietlacza. Mo na czasowo wy³¹czyæ b³¹df1 (RTD) i powróciæ do trybu skanowania automatycznego, naciskaj¹c przycisk Zerowanie. Grza³ki pozostan¹ jednak wy³¹czone. Jeœli dwie minuty po naciœniêciu przycisku Zerowanie przyczyna b³êdu nie zosta³a usuniêta, ponownie zaœwieci siê wskaÿnik LED b³êdu. Kiedy zostanie wyœwietlony kod b³êdu F1, mo na ustaliæ, czy b³¹d zosta³ spowodowany przerwaniem, czy zwarciem obwodu RTD. Nale y w tym celu jednoczeœnie nacisn¹æ oba przyciski przewijania obok prawego wyœwietlacza. Jeœli na prawym wyœwietlaczu pojawi siê informacja OP, to obwód RTD jest przerwany, jeœli bêdzie to informacja SH, to obwód RTD jest zwarty. Je eli z jakiegokolwiek powodu temperatura wzroœnie powy ej 235C (458 F), natychmiast pojawi siê b³¹d F3 (bez dwuminutowego okresu monitorowania).

75 Obs³uga 4-15 B³¹d F4 Kiedy urz¹dzenie wykryje b³¹d F4: 1. WskaŸnik LED gotowoœci wy³¹czy siê i zaœwieci siê czerwony wskaÿnik b³êdu. 2. Wszystkie wskaÿniki LED na przyciskach podzespo³ów (zbiornik, w¹, pistolet) zostaj¹ wy³¹czone. 3. Prawy wyœwietlacz pokazuje F4. 4. Lewy wyœwietlacz pokazuje kod pomocniczy. Kod pomocniczy klasyfikuje b³¹d jako krytyczny lub niekrytyczny. W zale noœci od klasyfikacji b³êdu F4 zachowanie urz¹dzenia jest nastêpuj¹ce: Krytyczny wskaÿnik LED b³êdu zaœwieca siê i pozostaje w³¹czony, a urz¹dzenie wy³¹cza siê. Niekrytyczny wskaÿnik LED b³êdu zaœwieca siê na piêæ sekund, ale grza³ki i pompa pracuj¹ normalnie. B³êdy niekrytyczne wp³ywaj¹ na zegar wewnêtrzny. 5. Urz¹dzenie zapisuje b³¹d w rejestrze b³êdów. Zobacz paragraf Rejestr b³êdów w tym rozdziale. Zerowanie urz¹dzenia topi¹cego 1. Zdiagnozuj i usuñ stan b³êdu. W rozdziale 6, Rozwi¹zywanie problemów mo na znaleÿæ informacje o diagnozowaniu i usuwaniu b³êdów. 2. Przywróæ automatyczne skanowanie, naciskaj¹c dwukrotnie przycisk Konfiguracja. Przycisk Zerowanie 3. Naciœnij przycisk Zerowanie. 4. Naciœnij przycisk Grza³ka, aby w³¹czyæ grza³ki. Przycisk Grza³ka Je eli na prawym wyœwietlaczu pojawia siê F4 po naciœniêciu przycisku zegara, dzia³anie wewnêtrznego zegara jest nieprawid³owe.

76 4-16 Obs³uga Rejestr b³êdów 1. Naciœnij i przytrzymaj przycisk Konfiguracja. Automatyczne skanowanie zatrzyma siê, a na lewym wyœwietlaczu zostanie wyœwietlony 1 parametr pracy. 2. Przewiñ lewy wyœwietlacz do parametru 2 (rejestr b³êdów). Przycisk Konfiguracja Lewy wyœwietlacz i przycisk przewijania Na prawym wyœwietlaczu zostanie wyœwietlony ostatni zarejestrowany b³¹d: Je eli by³ to b³¹d F1, F2 lub F3, to wskaÿnik podzespo³u, którego dotyczy³a awaria, zmieni kolor na ó³ty. Je eli ostatnim b³êdem by³ b³¹d F4, wskaÿniki wszystkich podzespo³ów zmieni¹ kolor na ó³ty. Prawy wyœwietlacz pokazuje zapis ostatniego b³êdu z rejestru b³êdów. W tabeli 4 2 wyjaœniono znaczenie ka dej cyfry w rejestrze b³êdu. Pod tabel¹ podano dwa przyk³ady zapisu b³êdów w rejestrze. 3. Naciœnij przycisk przewijania obok prawego wyœwietlacza, aby przejrzeæ pozosta³e wpisy. Ka de naciœniêcie przycisku przewijania powoduje wyœwietlenie poprzedniego zapisu. UWAGA: W rejestrze b³êdów s¹ zapisywane informacje dotycz¹ce tylko ostatnich dziesiêciu b³êdów. Po zapisaniu dziesiêciu b³êdów istniej¹ce wpisy, pocz¹wszy od najstarszego, bêd¹ kasowane przez nowe zdarzenia. 4. Naciœnij przycisk Konfiguracja, aby powróciæ do trybu pracy automatycznej. Przegl¹danie rejestru b³êdów

77 Obs³uga 4-17 Podzespó³: Tab. 4 2 Rejestr b³êdów Pierwsza cyfra Druga i trzecia cyfra Czwarta cyfra Typ b³êdu: 1 = zbiornik lub w¹ /pistolet 1 0 = nieu ywany 2 = pompa lub w¹ /pistolet 2 1 = RTD (obwód przerwany lub zwarty) 3 = w¹ 3 lub pistolet 3 F 2 = za niska temperatura podzespo³u 4 = w¹ 4 lub pistolet 4 3 = za wysoka temperatura podzespo³u 5 = w¹ 5 lub pistolet 5 4 = awaria procesora lub 6 = w¹ 6 lub pistolet 6 uszkodzenie elektryczne

78 4-18 Obs³uga Przyk³ady wpisów do rejestru Przyk³ad 1: Przyk³ad 2: Wpis nieu ywany. Je eli w³¹czony jest wskaÿnik na przycisku zbiornika, to zapis w rejestrze wskazuje, e temperatura zbiornika jest za niska. Je eli w³¹czony jest wskaÿnik na przycisku wê a, to zapis w rejestrze wskazuje, e temperatura wê a 1 jest za niska. Aby wyœwietliæ liczbê godzin, przez które grza³ki pracowa³y od chwili utworzenia wpisu w rejestrze b³êdów, nale y jednoczeœnie nacisn¹æ oba przyciski przewijania pod prawym wyœwietlaczem. Liczba godzin zostanie wyœwietlona na prawym wyœwietlaczu. Urz¹dzenie topi¹ce powróci do trybu pracy automatycznej, je eli rejestr b³êdów pozostaje otwarty przez dwie minuty i nie zostanie w tym czasie naciœniêty aden przycisk. Je eli b³¹d F1 jest wynikiem od³¹czenia pary w¹ /pistolet od urz¹dzenia topi¹cego, w rejestrze zostan¹ utworzone dwa wpisy. Pierwszy z nich dotyczy pistoletu, drugi wê a

79 Obs³uga 4-19 Monitorowanie przegl¹dów serwisowych Urz¹dzenie topi¹ce mo na tak skonfigurowaæ, aby wskaÿnik serwisu po lewej stronie panelu sterowania w³¹cza³ siê po czasie zdefiniowanym przez u ytkownika. WskaŸnik ten mo na wykorzystaæ do wskazania koniecznoœci wymiany filtra kleju topliwego lub do wykonania dowolnej innej czynnoœci serwisowej. Zerowanie wskazania serwisowego WskaŸnik serwisowy ( ó³ty) Kiedy urz¹dzenie jest w trybie skanowania, naciœnij przycisk Zerowania aby wy³¹czyæ wskaÿnik serwisu i skasowaæ czas odliczany do obs³ugi serwisowej. Przycisk Zerowanie Domyœlnym czasem do przegl¹du serwisowego jest 500 godzin. Za³¹cznik B, Parametr 5

80 4-20 Obs³uga Ustawianie temperatury podzespo³ów Temperatury podgrzewanych podzespo³ów mo na ustawiaæ, stosuj¹c nastêpuj¹ce metody: Metoda globalna zbiornik, wszystkie wê e i pistolety maj¹ tê sam¹ nastawê temperatury. Globalna wed³ug grup podzespo³ów wszystkie wê e lub wszystkie pistolety maj¹ tê sam¹ nastawê temperatury. Metoda indywidualna temperatura zbiornika, ka dego wê a i pistoletu jest ustawiania niezale nie. Przed ustawianiem temperatur trzeba sprawdziæ, czy ka da para w¹ /pistolet jest pod³¹czona do prawid³owego modu³u wê y/pistoletów. Na przyk³ad para w¹ /pistolet 1 powinna byæ pod³¹czona do gniazda 1. Zobacz paragraf Podzespo³y ogrzewana wczeœniej w tym rozdziale, aby uzyskaæ informacje o pozycjach wê a / pistoletu. Zalecane temperatury Nastawa temperatury zale y od temperatury roboczej, zalecanej przez dostawcê kleju. Podana maksymalna temperatura robocza dla materia³u i podzespo³ów ogrzewanych nie mo e zostaæ przekroczona. UWAGA: Firma Nordson nie udziela gwarancji i nie ponosi odpowiedzialnoœci za zniszczenia wynik³e z niew³aœciwych nastaw temperatury. Ruszt (topienie wstêpne) Zbiornik (topienie zasadnicze) Temperatura niedogrzania (ostrze enie) Temperatura niedogrzania (b³¹d) Temperatura przegrzania (ostrze enie) Temperatura przegrzania (b³¹d) Pistolet (akcesoria) W¹ (akcesoria) Do 20 C (36 F) poni ej zalecanej temperatury roboczej Zalecana temperatura robocza (Iloœæ u ytego materia³u < 50 g/min: 0 do 10 C (18 F) poni ej zalecanej temperatury roboczej 10 C (18 F) poni ej nastawionej temperatury roboczej 15 C (27 F) poni ej nastawionej temperatury roboczej 10 C (18 F) powy ej nastawionej temperatury roboczej 15 C (27 F) powy ej nastawionej temperatury roboczej Zalecana temperatura robocza Zalecana temperatura robocza

81 Obs³uga 4-21 Nastawianie temperatury metod¹ globaln¹ 1. Naciœnij przycisk Zbiornik i przytrzymaj przez trzy sekundy. Przycisk Zbiornik Na lewym wyœwietlaczu miga Na lewym wyœwietlaczu ustaw 0 (miga). Na prawym wyœwietlaczu pojawi¹ siê kreski ( ), a wskaÿniki na wszystkich przyciskach podzespo³ów zmieni¹ kolor na zielony. 3. Naciœnij przycisk Enter. Lewy wyœwietlacz i przycisk przewijania Prawy wyœwietlacz zacznie migaæ. 4. Na klawiaturze numerycznej wpisz temperaturê zalecan¹ przez producenta materia³u topliwego. Przycisk Enter UWAGA: Je eli klawiatura numeryczna lub przyciski przewijania przy prawym wyœwietlaczu nie powoduj¹ adnych zmian na wyœwietlaczu, urz¹dzenie jest chronione has³em. W takim razie przed wprowadzeniem nowych wartoœci trzeba podaæ has³o. Zobacz paragraf Wpisywanie has³a w dalszej czêœci tego rozdzia³u. 5. Naciœnij przycisk Zbiornik. WskaŸnik LED gotowoœci Wszystkie podzespo³y zaczn¹ siê nagrzewaæ lub sch³adzaæ do nowo ustawionej temperatury globalnej. Kiedy wszystkie elementy urz¹dzenia osi¹gn¹ zadan¹ temperaturê, zaœwieci siê zielony wskaÿnik gotowoœci do pracy.

82 4-22 Obs³uga Nastawianie temperatury metod¹ globaln¹ wed³ug podzespo³ów 1. Naciœnij przycisk W¹ lub przycisk Pistolet i przytrzymaj przez trzy sekundy. Lewy wyœwietlacz pokazuje numer pierwszego w kolejnoœæ wê a lub pistoletu. Prawy wyœwietlacz podaje aktualn¹ nastawê temperatury wê a lub pistoletu. Przyciski Zbiornik, W¹, Pistolet 2. Przewiñ wskazania lewego wyœwietlacza do 0. Na prawym wyœwietlaczu bêd¹ widoczne kreski ( ). 3. Naciœnij przycisk Enter. Prawy wyœwietlacz zacznie migaæ. 4. Na klawiaturze numerycznej wpisz temperaturê zalecan¹ przez producenta materia³u topliwego. UWAGA: Je eli klawiatura numeryczna lub przyciski przewijania przy prawym wyœwietlaczu nie powoduj¹ adnych zmian na wyœwietlaczu, urz¹dzenie jest chronione has³em. Przed wprowadzeniem nowych temperatur trzeba podaæ poprawne has³o.zobacz paragraf Wpisywanie has³a w dalszej czêœci tego rozdzia³u. 5. Naciœnij przycisk Enter. Wê e lub pistolety zaczn¹ nagrzewaæ siê lub sch³adzaæ do nowej temperatury.

83 Obs³uga 4-23 Nastawianie temperatury wybranego podzespo³u 1. Naciœnij przycisk Zbiornik, W¹ lub Pistolet i przytrzymaj przez trzy sekundy. Je eli naciœniêto przycisk zbiornika, na lewym wyœwietlaczu pojawi siê 1 (miga). Jeœli naciœniêto przycisk wê a lub pistoletu, lewy wyœwietlacz poka e numer pierwszego w kolejnoœci wê a lub pistoletu (miga). Na prawym wyœwietlaczu bêd¹ wyœwietlane aktualnie zadane temperatury podzespo³u pokazanego na lewym wyœwietlaczu. 2. Przewiñ lewy wyœwietlacz do numeru wybranego podzespo³u. Na prawym wyœwietlaczu bêd¹ wyœwietlane aktualnie zadane temperatury podzespo³u wybranego na lewym wyœwietlaczu. 3. Naciœnij przycisk Enter. Prawy wyœwietlacz zacznie migaæ. 4. Na klawiaturze numerycznej wpisz temperaturê zalecan¹ przez producenta materia³u topliwego. Informacja o optymalnej zalecanej temperaturze znajduje siê w karcie bezpieczeñstwa materia³u, dostarczonej przez producenta. UWAGA: Je eli klawiatura numeryczna lub przyciski przewijania przy prawym wyœwietlaczu nie powoduj¹ adnych zmian na wyœwietlaczu, urz¹dzenie jest chronione has³em. Przed wprowadzeniem nowych temperatur trzeba podaæ poprawne has³o.zobacz paragraf Wpisywanie has³a w dalszej czêœci tego rozdzia³u. 5. Wykonaj jedn¹ z poni szych czynnoœci: Aby zarejestrowaæ now¹ temperaturê robocz¹ podzespo³u i przejœæ do ustawiania temperatury nastêpnego podzespo³u, naciœnij przycisk Enter i powtórz czynnoœci opisane w krokach 4 i 5. Aby zarejestrowaæ now¹ temperaturê robocz¹ i powróciæ do trybu pracy automatycznej, przejdÿ do kroku Naciœnij przycisk dowolnego podzespo³u (zbiornika, wê a lub pistoletu). Wybrany podzespó³ zacznie siê nagrzewaæ lub sch³adzaæ do nowo ustawionej temperatury roboczej.

84 4-24 Obs³uga Nastawianie temperatury wybranego podzespo³u (c.d.) Jeœli dla wê a/pistoletu, który nie jest pod³¹czony do urz¹dzenia topi¹cego, zostanie wprowadzona poprawna temperatura lub jeœli zostanie wprowadzona temperatura spoza dopuszczalnego zakresu, na prawym wyœwietlaczu na trzy sekundy pojawi¹ siê kreski ( ), po czym wróci na nim wartoœæ ustawionej temperatury. Kiedy prawy wyœwietlacz miga, mo na szybko zmieniæ nastawê temperatury na 0 stopni (wy³¹czone) przez jednoczesne naciœniêcie obydwu przycisków przewijania pod prawym wyœwietlaczem. Po od³¹czeniu wê a lub pistoletu nale y zastosowaæ metodê indywidualnego ustawiania temperatury, aby ustawiæ temperaturê tego podzespo³u na zero stopni (wy³¹czone). W ten sposób uniknie siê b³êdu F1. Je eli natomiast w¹ lub pistolet zostan¹ dodane, to równie trzeba zastosowaæ metodê indywidualnego ustawiania temperatury, aby ustawiæ temperaturê tego podzespo³u. Fabryczne ustawienie temperatury zbiornika wynosi 175 C (350 F). Fabryczne ustawienie wszystkich pozosta³ych podzespo³ów wynosi zero stopni (ogrzewanie wy³¹czone). Jeœli jako jednostkê temperatury wybrano stopnie Celsjusza, wówczas minimalna i maksymalna nastawa temperatury wynosi odpowiednio 40 C i 230 C. Jeœli wybrano stopnie Fahrenheita, minimalna i maksymalna nastawa temperatury wynosi odpowiednio 100 F i 450 F. Je eli do ustawiania temperatury u ywane s¹ klawisze przewijania przy prawym wyœwietlaczu, wskazania wyœwietlacza bêd¹ zmienia³y siê w zakresie miêdzy 0, 175 i 230 C lub 0, 350 i 450 F.

85 Obs³uga 4-25 Nastawianie temperatury wybranego podzespo³u (c.d.) Je eli podczas ustawiania temperatury zostanie pope³niony b³¹d, ale nie zostanie jeszcze wciœniêty przycisk Enter, nale y wcisn¹æ przycisk Zerowanie, aby przywróciæ na prawym wyœwietlaczu poprzedni¹ temperaturê. Urz¹dzenie zakoñczy pracê w trybie konfiguracji i powróci do trybu pracy automatycznej dwie minuty po ostatnim naciœniêciu przycisku. Globalne ustawienie temperatury równej zero stopni (C lub F) spowoduje wy³¹czenie wszystkich podzespo³ów. W czasie przewijania numerów podzespo³ów w lewym wyœwietlaczu, numery podzespo³ów przypisane nieu ywanym gniazdom wê a/pistoletu s¹ pomijane. Urz¹dzenie przechowuje informacje o ostatnich 10 zmianach nastawy temperatury (oraz parametrów operacyjnych) w rejestrze historii zmian. Zmiany nastaw temperatury mo na zapisaæ, naciskaj¹c jednoczeœnie przyciski 1 i Konfiguracja. Rozdzia³ 3, Instalacja, Przegl¹danie zmian parametrów i nastaw temperatur Rozdzia³ 3, Instalacja, Zapisanie i odtworzenie ustawieñ urz¹dzenia

86 4-26 Obs³uga Wpisywanie has³a Je eli urz¹dzenie topi¹ce jest chronione has³em, to przed zmian¹ temperatury lub parametrów roboczych trzeba wpisaæ poprawne has³o. Wpisywanie has³a dostêpu 1. Naciœnij przycisk Konfiguracja. Na lewym wyœwietlaczu miga parametr 0, na prawym jest wartoœæ Naciœnij przycisk Enter. Prawy wyœwietlacz zacznie migaæ. 3. Wpisz has³o na klawiaturze numerycznej. 4. Naciœnij przycisk Enter. Dalsze zdarzenia mog¹ byæ nastêpuj¹ce: Jeœli has³o jest poprawne, na lewym wyœwietlaczu pojawi siê parametr 1. Jeœli has³o jest niew³aœciwe, na lewym wyœwietlaczu pozostanie zero, a na prawym na chwilê zostan¹ wyœwietlone kreski ( ), po czym wróci liczba Jeœli has³o by³o niepoprawne, nale y je wpisaæ jeszcze raz i nacisn¹æ przycisk Enter. Dwie minuty po ostatnim naciœniêciu dowolnego przycisku urz¹dzenie topi¹ce automatycznie prze³¹czy siê ponownie w tryb chroniony has³em. Aby prze³¹czyæ urz¹dzenie w tryb chroniony has³em bez czekania dwóch minut, nale y dwukrotnie nacisn¹æ przycisk Konfiguracja. Has³o dostêpu do urz¹dzenia tworzy siê oraz w³¹cza i wy³¹cza podczas konfiguracji urz¹dzenia. Instalacja wejœæ urz¹dzenia w rozdziale 3, Instalacja

87 Obs³uga 4-27 Przyciski funkcyjne Na panelu sterowania znajduj¹ siê nastêpuj¹ce standardowe i specjalne przyciski funkcyjne. Przyciski standardowe Grza³ka Pompa (1 i 2) Konfiguracja Przyciski specjalne Zegar tygodniowy Przestój UWAGA: Niezamierzone w³¹czenie przycisku funkcyjnego mo e w pewnych sytuacjach mieæ niekorzystny wp³yw na urz¹dzenie topi¹ce lub na proces produkcyjny. Przycisków funkcyjnych mo e u ywaæ tylko personel znaj¹cy konfiguracjê urz¹dzenia topi¹cego i proces produkcyjny. Niew³aœciwe u ycie przycisków funkcyjnych mo e spowodowaæ niestabilnoœæ procesu i zranienie osób. Przycisk Grza³ka Przycisk Grza³ka Przycisk Grza³ka s³u y do rêcznego w³¹czania i wy³¹czania grza³ek. Naciœniêcie tego przycisku anuluje sterowanie grza³kami (w³¹czanie lub wy³¹czanie) za pomoc¹ funkcji zegara tygodniowego lub wejœcia zdalnego sterowania. Kiedy grza³ki s¹ w³¹czone, zaœwieca siê wskaÿnik LED na przycisku. Jeœli wyst¹pi b³¹d (zobacz paragraf Monitorowanie b³êdów urz¹dzenia w tym rozdziale), grza³ki s¹ automatycznie wy³¹czane. Przycisk grza³ek jest u ywany do w³¹czania grza³ek po usuniêciu przyczyny awarii.

88 4-28 Obs³uga Przyciski Pompa Przycisk Pompa 1 2 Naciœnij przycisk pompy (1 lub 2), aby udostêpniæ, w³¹czyæ lub zatrzymaæ pompê. WskaŸnik LED na przycisku pompy jest ó³ty, gdy pompa jest udostêpniona (ale nie uruchomiona) i zielony, gdy pompa pracuje. W³¹czenie lub wy³¹czenie pompy nie ma wp³ywu na sterowanie grza³kami. Jeœli funkcja automatycznego w³¹czania pompy (parametr 8) jest wy³¹czona, to przycisk ten musi byæ u yty do w³¹czenia pompy, kiedy urz¹dzenie bêdzie gotowe do pracy. Je eli którekolwiek z wejœæ jest skonfigurowane do u ywania opcji udostêpniania lub wy³¹czania udostêpnienia pompy (opcja 3 i 11), silnik pompy nie w³¹czy siê, dopóki nie zostanie wciœniêty przycisk pompy i na wejœciu nie pojawi siê odpowiednie napiêcie. Je eli pompa zosta³a udostêpniona ale nie ma napiêcia na wejœciu, wskaÿnik LED pompy bêdzie miga³ na zielono. Przycisk Konfiguracja Przycisk Konfiguracja Przycisk s³u y do w³¹czania i wy³¹czania trybu konfiguracji urz¹dzenia. Kiedy urz¹dzenie jest w tym trybie, zatrzymuje siê automatyczne skanowanie, a lewy i prawy wyœwietlacz s³u ¹ do wybierania i modyfikacji parametrów pracy.

89 Obs³uga 4-29 Przycisk Zegar tygodniowy Przycisk ten s³u y do w³¹czania i wy³¹czania funkcji zegara tygodniowego. Kiedy zegar jest w³¹czony, temperatura ka dego podzespo³u jest automatycznie regulowana na podstawie zestawu regu³, zdefiniowanych przez u ytkownika. Przycisk Zegar tygodniowy Aby uwzglêdniæ pracê na zmiany i dni wolne od pracy, dostêpne s¹ cztery schematy zegara. Schematy 1, 2 i 3 s³u ¹ do zaprogramowania w³¹czania i wy³¹czania grza³ek oraz przejœcia w tryb przestoju. Schemat 0 stosuje siê do utrzymania urz¹dzenia w ostatnim stanie ustawionym przez zegar (grza³ki w³¹czone lub wy³¹czone albo tryb przestoju). Kiedy program zegara w³¹cza grza³ki, nagrzewaj¹ siê one do wczeœniej zadanych temperatur roboczych. Kiedy zegar w³¹cza tryb przestoju, temperatura robocza ka dego podzespo³u zmniejsza siê do temperatury nastawionej dla tego trybu. Zobacz Za³¹cznik B, paragraf Parametry robocze, gdzie mo na znaleÿæ informacje dotycz¹ce ustawiania zegara tygodniowego i obni enia temperatury w trybie przestoju. Jeœli urz¹dzenie topi¹ce zostanie wy³¹czone przy w³¹czonym zegarze, to zegar w³¹czy siê ponownie automatycznie przy nastêpnym w³¹czeniu urz¹dzenia. Jeœli grza³ki zostan¹ rêcznie wy³¹czone, kiedy wed³ug programu zegara powinny byæ w³¹czone, to grza³ki w³¹cz¹ siê dopiero gdy nastêpny cykl zegara za ¹da ich w³¹czenia. Zegar pracuje przez ca³y czas, kiedy wyst¹pi b³¹d lub kiedy urz¹dzenie jest w trybie konfiguracji. Je eli na prawym wyœwietlaczu pojawia siê F4 po naciœniêciu przycisku zegara, dzia³anie wewnêtrznego zegara jest nieprawid³owe. Rozdzia³ 7, Rozwi¹zywanie problemów

90 4-30 Obs³uga Przycisk Przestój Przycisk s³u y do w³¹czania i wy³¹czania trybu przestoju urz¹dzenia. Korzystanie z tego trybu, kiedy urz¹dzenie nie pracuje, przyczynia siê do oszczêdnoœci energii i umo liwia w razie potrzeby szybki powrót podzespo³ów ogrzewanych do zaprogramowanych temperatur roboczych. Przycisk Przestój Kiedy urz¹dzenie topi¹ce znajdzie siê w trybie przestoju, temperatura wszystkich podzespo³ów zostanie zmniejszona o zadan¹ wartoœæ poni ej temperatury roboczej. Urz¹dzenie pozostaje w tym trybie do czasu naciœniêcia przycisku trybu przestoju lub do czasu, kiedy funkcja jednego z parametrów pracy prze³¹czy urz¹dzenie w inny tryb pracy. Jeœli system zosta³ skonfigurowany do korzystania z zegara po rêcznym w³¹czeniu trybu przestoju (parametr 26), to po naciœniêciu przycisku trybu przestoju system znajdzie siê w tym trybie na czas ustalony w zegarze. Po up³yniêciu zadanego czasu urz¹dzenie topi¹ce ponownie rozgrzeje swoje podzespo³y do zadanych temperatur roboczych. Przycisk Przestój zastêpuje sygna³ steruj¹cy (w³¹czenie lub wy³¹czenie) przesy³any z zegara tygodniowego lub ze zdalnego wejœcia. Informacje o definiowaniu temperatury obni enia podzespo³ów i o ustawianiu zegara tygodniowego mo na znaleÿæ w rozdziale 3, Instalacja, w paragrafie Przygotowanie urz¹dzenia topi¹cego do pracy i w za³¹czniku B, Parametry robocze. Urz¹dzenie mo na zaprogramowaæ do automatycznego przechodzenia w tryb przestoju, korzystaj¹c z ró nych parametrów konfiguracyjnych. Kiedy tryb przestoju jest w³¹czony rêcznie, miga wskaÿnik LED trybu przestoju. Za³¹cznik B, Parametry 25, 26, 57, 30 33, 62 i 67 Za³¹cznik B, Parametr 26

91 Obs³uga 4-31 Wy³¹czanie urz¹dzenia Urz¹dzenie nale y wy³¹czaæ, jeœli nie bêdzie u ywane przez d³u szy czas. Wy³¹czanie urz¹dzenia 1. Przestaw wy³¹cznik g³ówny w po³o enie 0/OFF. 2. Wy³¹cz pistolety w nastêpuj¹cy sposób: Pistolety sterowane powietrzem: Wy³¹cz dop³yw powietrza do pistoletów. Pistolety elektryczne: Wy³¹cz driver pistoletu, sterownik naniesienia lub timer.

92 4-32 Obs³uga Zapis ustawieñ Informacja o produkcji: Materia³: Œrodek czyszcz¹cy: Kana³ odniesienia: Producent Temperatura robocza Lepkoœæ Producent Temperatura zap³onu Topienie zasadnicze / zbiornik (ustawienie fabryczne) Temperatury robocze (nastawy temperatur): Ruszt (topienie wstêpne) Zbiornik (topienie zasadnicze) W¹ (akcesoria) 1) 2) 3) 4) 5) 6) Pistolet (akcesoria) 1) 2) 3) 4) 5) 6) Nagrzewnica powietrzna (akcesoria) 1) 2) 3) 4) 5) 6) Prêdkoœci pompy: Pompa 1) 2) Ciœnienie powietrza w pistolecie (akcesoria): Powietrze steruj¹ce 1) 2) 3) 4) 5) 6) Powietrze rozpryskuj¹ce 1) 2) 3) 4) 5) 6) Uwagi Nazwisko Data

93 Konserwacja 5-1 Rozdzia³ 5 Konserwacja OSTRZE ENIE: Poni ej opisane czynnoœci powinne wykonywaæ jedynie osoby o odpowiednich kwalifikacjach. Stosowaæ siê do wszelkich uwag dotycz¹cych bezpieczeñstwa, zawartych w tej i innych instrukcjach. UWAGA: Konserwacja jest wa n¹ czynnoœci¹ profilaktyczn¹, zapewniaj¹c¹ bezpieczeñstwo pracy i przed³u aj¹c¹ okres eksploatacji urz¹dzenia. W adnym wypadku nie mo e byæ zaniedbywana. Niebezpieczeñstwo poparzenia OSTRZE ENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Nale y nosiæ odpowiedni¹ odzie ochronn¹ i wyposa enie. Niektóre czynnoœci konserwacyjne mo na wykonaæ dopiero po nagrzaniu urz¹dzenia. Uwalnianie ciœnienia OSTRZE ENIE: System i materia³ s¹ pod ciœnieniem. Przed od³¹czeniem ogrzewanych wê y, pistoletów i pistoletów rêcznych nale y uwolniæ ciœnienie z systemu. Niezastosowanie siê do tego zalecenia mo e spowodowaæ powa ne poparzenia. 1. Wy³¹cz silnik(i) (zobacz rozdzia³ Obs³uga). 2. Pod dyszami pistoletów lub pistoletem rêcznym ustaw pojemnik. 3. Uruchom elektrozawór elektrycznie lub rêcznie albo naciœnij spust pistoletu rêcznego. Powtarzaj procedurê, dopóki materia³ nie przestanie wyp³ywaæ. 4. Usuñ klej jako odpad zgodnie z lokalnymi przepisami.

94 5-2 Konserwacja Wa ne informacje w razie u ywania œrodków czyszcz¹cych Nale y u ywaæ jedynie œrodka czyszcz¹cego zalecanego przez producenta materia³u. Stosowaæ siê do Karty charakterystyki substancji chemicznej (MSDS), dotycz¹cej u ywanego œrodka czyszcz¹cego. Zutylizuj w³aœciwie œrodek czyszcz¹cy zgodnie z lokalnymi przepisami. Materia³y eksploatacyjne Przeznaczenie Numer zamówienia U ycie Smar wysokotemperaturowy Do smarowania o ringów i gwintów Puszka 10 g Nr kat UWAGA: Smaru nie wolno mieszaæ z innymi œrodkami Tubka 250 g Nr kat smarnymi. Czêœci pokrywane Kaseta 400 g Nr kat olejem lub smarem musz¹ byæ oczyszczone przed smarowaniem. Pasta uszczelniaj¹ca Stucarit 203: Tubka 100 ml Nr kat Smar odporny na temperaturê Loctite ml Nr kat Mieszanka przewodz¹ca ciep³o NTE303 1 g Nr kat Nak³adana na powierzchnie uszczelniaj¹ce Chroni po³¹czenia skrêcane œrubami Do zwiêkszenia przewodzenia ciep³a w czujnikach temperatury

95 Konserwacja 5-3 Konserwacja zapobiegawcza Okresy konserwacji podano na podstawie ogólnych doœwiadczeñ. Zale nie od œrodowiska pracy, warunków produkcji i czasu pracy urz¹dzenia topi¹cego mo e byæ konieczne przeprowadzenie dodatkowych czynnoœci. Czêœæ urz¹dzenia Czynnoœæ Okres Zobacz stronê Ca³e urz¹dzenie Czyszczenie zewnêtrzne Codziennie 5 4 Oglêdziny zewnêtrzne Codziennie 5 4 Przep³ukiwanie œrodkiem czyszcz¹cym Przy zmianie materia³u 5 5 Wentylator i filtr powietrza Kabel sieciowy Wê e powietrzne Pompa (od 12/2008, model z uszczelnieniem Variseal) Silnik / przek³adnia Zawór reguluj¹cy ciœnienie Wk³ad filtra Zbiornik Sprawdziæ filtr, w razie potrzeby oczyœciæ lub wymieniæ Czyszczenie os³ony wentylatora Wizualna kontrola uszkodzeñ. Wizualna kontrola uszkodzeñ. Pompy z nakrêtk¹ d³awikow¹: Sprawdzenie, czy nie ma wycieku, w razie potrzeby dokrêcenie nakrêtki Dokrêcenie œrub mocuj¹cych Czyszczenie pokrywy wentylatora Wymiana œrodka smarnego W zale noœci od nagromadzonego py³u, w razie potrzeby codziennie. Przy ka dej konserwacji urz¹dzenia Przy ka dej konserwacji urz¹dzenia W zale noœci od liczby godzin pracy, prêdkoœci i temperatury pompy Zalecenie: Raz w miesi¹cu co 500 godzin pracy W zale noœci od nagromadzonego py³u, w razie potrzeby codziennie. Co godzin pracy lub co 4 lata Demonta i czyszczenie Co szeœæ miesiêcy 5 9 Wymieñ wk³ad filtra Demonta i czyszczenie wk³adu filtra Rêczne czyszczenie zbiornika Zale nie od stopnia zanieczyszczenia materia³u. Zalecane: co 1000 godzin pracy. Gdy w zbiorniku znajd¹ siê resztki kleju Dokrêæ œruby mocuj¹ce co 500 godzin pracy. Zawór bezpieczeñstwa Uruchomienie t³oka co miesi¹c UWAGA: Sprzêg³o i sterownik silnika nie wymagaj¹ konserwacji.

96 5-4 Konserwacja Czyszczenie zewnêtrzne Czyszczenie zewnêtrzne zapobiega wadliwemu dzia³aniu spowodowanemu przez zanieczyszczenia powsta³e w czasie produkcji. UWAGA: Przy czyszczeniu nale y wzi¹æ pod uwagê stopieñ ochrony urz¹dzenia (patrz rozdzia³ Dane techniczne). UWAGA: Nie niszczyæ i nie usuwaæ znaków ostrzegawczych. Zniszczone lub usuniête znaki ostrzegawcze musz¹ byæ zast¹pione nowymi. Usuñ resztki materia³u tylko za pomoc¹ œrodka czyszcz¹cego zalecanego przez dostawcê materia³u. W razie koniecznoœci mo na ogrzewaæ opalark¹. Usuñ kurz, py³ itp. odkurzaczem lub delikatn¹ szmatk¹. Nordson zaleca pomarañczowy œrodek czyszcz¹cy nr kat (12 pojemników ze spryskiwaczem po 0,5 litra). Oglêdziny zewnêtrzne OSTRZE ENIE: Je eli uszkodzone czêœci zagra aj¹ bezpieczeñstwu eksploatacji urz¹dzenia lub bezpieczeñstwu personelu, wy³¹czyæ urz¹dzenie topi¹ce i zleciæ wymianê uszkodzonych czêœci przez wykwalifikowany personel. Stosowaæ jedynie oryginalne czêœci zamienne firmy Nordson. Zmiana rodzaju materia³u 1. Uruchom urz¹dzenie i poczekaj, a siê opró ni. 2. Ustal, czy nowy materia³ mo na mieszaæ z poprzednim. Mo na mieszaæ: mo na wyp³ukaæ pozosta³oœci starego materia³u przy u yciu nowego materia³u. Nie mo na mieszaæ: dok³adnie wyp³ukaæ urz¹dzenie œrodkiem czyszcz¹cym zalecanym przez dostawcê kleju. UWAGA: Usuñ stary klej jako odpad zgodnie z lokalnymi przepisami.

97 Konserwacja 5-5 Przep³ukiwanie œrodkiem czyszcz¹cym UWAGA: Nale y u ywaæ jedynie œrodka czyszcz¹cego zalecanego przez producenta materia³u. Stosowaæ siê do Karty charakterystyki substancji chemicznej (MSDS), dotycz¹cej u ywanego œrodka czyszcz¹cego. Pozosta³oœci œrodka czyszcz¹cego mo na wyp³ukaæ nowym materia³em przed rozpoczêciem produkcji. UWAGA: Usuñ œrodek czyszcz¹cy jako odpad zgodnie z lokalnymi przepisami. Demonta paneli ochronnych Otworzyæ zamki paneli ochronnych kluczem ampulowym 4 mm. Rys. 5-1 Widok od wewn¹trz Zdejmowanie os³ony izolacyjnej 1. Zwolnij zapiêcia i klamry. 2. Œci¹gnij os³onê izolacyjn¹ z zaczepów. 2 Rys

98 5-6 Konserwacja Wentylator i filtr powietrza Filtry nale y czyœciæ (wytrzepaæ) lub wymieniaæ zale nie od stopnia zakurzenia. Numer katalogowy filtra podano w rozdziale Czêœci. 2 1 Rys Wentylator z filtrem 2 Filtr powietrza, wylot powietrza

99 Konserwacja 5-7 Pompa Wszystkie urz¹dzenia topi¹ce dostarczone w grudniu 2008 i póÿniej maj¹ pompy z uszczelnieniem Variseal zamiast uszczelnienia d³awikowego. Kontrola wycieków Pompa jest wyposa ona uszczelnienie wa³u. Materia³ mo e od czasu do czasu przes¹czaæ siê wzd³u wa³u. Pompy z uszczelnieniem Variseal: Wymiana uszczelnienia wa³u Pompy z nakrêtk¹ d³awikow¹: Dokrêcenie nakrêtki. Dokrêcenie nakrêtki UWAGA: Dokrêcaæ tylko wtedy, gdy urz¹dzenie topi¹ce jest rozgrzane. Dokrêcaæ o oko³o ¼ obrotu w kierunku zgodnym z kierunkiem obrotów pompy. Jeœli dalsze dokrêcanie nie jest mo liwe, nale y wymieniæ pompê. Rys. 5-4 Wymiana uszczelnienia wa³u Gdy uszczelnienie wa³u pompy wymaga wymiany, firma Nordson zaleca wymianê pompy i wys³anie starej do naprawy. Uszczelnienie wa³u mo e wymieniæ tylko przeszkolony personel. Dokrêcanie wkrêtów mocuj¹cych Normalne cykle ogrzewania i ch³odzenia mog¹ spowodowaæ poluzowanie wkrêtów mocuj¹cych. UWAGA: Dokrêæ œruby mocuj¹ce tylko kluczem dynamometrycznym (25 Nm / 220 Ibin), kiedy system jest sch³odzony.

100 5-8 Konserwacja Silnik / przek³adnia Jedyn¹ wymagan¹ konserwacj¹ silnika jest czyszczenie ko³paka wentylatora. Wymiana œrodka smarnego UWAGA: U ywaæ tylko podanego œrodka smarnego lub równowa nego (zobacz Wybór œrodków smarnych). U ycie ka dego innego œrodka smarnego mo e spowodowaæ przedwczesne zu ycie lub uszkodzenie przek³adni. UWAGA: Usuñ smar, kiedy jest ciep³y. Zdemontuj przek³adniê z silnika, aby wymieniæ olej. Wymyj odpowiednim œrodkiem czyszcz¹cym i usuñ resztki œrodka smarnego. UWAGA: Usuñ œrodek czyszcz¹cy jako odpad zgodnie z lokalnymi przepisami. Czêstotliwoœæ wymiany oleju Temperatura pracy < 100 C / 212 F: Co godzin pracy lub co 4 lata Pojemnoœæ Iloœæ oleju podano na tabliczce znamionowej. Upewnij siê, e górne ko³a zêbate i ³o yska toczne s¹ prawid³owo smarowane. UWAGA: Nigdy nie mieszaj ró nego rodzaju œrodków smaruj¹cych. Wybór œrodków smarnych Producent œrodka Olej mineralny CLP 220 smarnego AGIP Blasia 220 ARAL Degol BMB 220 lub Degol BG 220 BP Energol GR XP 220 DEA Falcon CLP 220 ESSO Spartan EP 220 lub GP 90 KLÜBER Klüberoil GEM OPTIMOL Optigear 220 SHELL Omala Oil 220 TEXACO Geartex EP A SAE 85 W 90

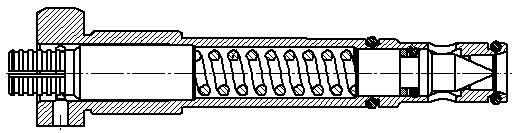

101 Konserwacja 5-9 Zawór reguluj¹cy ciœnienie Demonta i czyszczenie OSTRZE ENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Nale y nosiæ odpowiedni¹ odzie ochronn¹ i wyposa enie. OSTRZE ENIE: System i materia³ s¹ pod ciœnieniem. Uwolnij ciœnienie z systemu. Niezastosowanie siê do tego zalecenia mo e spowodowaæ powa ne poparzenia. Zmierz i zanotuj g³êbokoœæ wsuniêcia œruby regulacyjnej (wymiar X). Dziêki temu mo na odtworzyæ tê g³êbokoœæ po zmontowaniu. Rys. 5-5 X Rys. 5 6 Zawór reguluj¹cy ciœnienie UWAGA: Mo na wkrêcaæ, je eli zawór i pompa s¹ ciep³e i klej jest miêkki. 1. Nasmaruj wszystkie gwinty i o ringi smarem wysokotemperaturowym. Informacje o smarach wysokotemperaturowych mo na znaleÿæ w rozdziale Materia³y eksploatacyjne. 2. Wsuñ zawór do otworu i dokrêæ kluczem dynamometrycznym z si³¹ 15 Nm / 133 lbin. 3. Ustaw œrubê regulacyjn¹ wed³ug zapisanego wymiaru X. + Przekrêcenie w prawo zwiêksza ciœnienie materia³u. Przekrêcenie w lewo zmniejsza ciœnienie materia³u. Rys. 5-7

102 5-10 Konserwacja Wk³ad filtra Wymiana wk³adu filtra OSTRZE ENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Nale y nosiæ odpowiedni¹ odzie ochronn¹ i wyposa enie. OSTRZE ENIE: System i materia³ s¹ pod ciœnieniem. Uwolnij ciœnienie z systemu. Niezastosowanie siê do tego zalecenia mo e spowodowaæ powa ne poparzenia. Wyjmowanie wk³adu filtra UWAGA: Wk³ad filtra nale y wyjmowaæ tylko wtedy, gdy urz¹dzenie jest gor¹ce i nie jest pod ciœnieniem. M10 SW 24 Rys. 5 8 Instalacja wk³adu filtra UWAGA: Wk³ad filtra nale y instalowaæ tylko wtedy, gdy urz¹dzenie jest gor¹ce. 1. Nasmaruj wszystkie gwinty i o ringi smarem wysokotemperaturowym. Zobacz rozdzia³ Materia³y eksploatacyjne. Rys W³ó wk³ad filtra i nieznacznie dokrêæ (z si³¹ oko³o 1 Nm). 3. Uruchom pompê do czasu, a materia³ wydostaj¹cy siê z przy³¹cza wê a lub z pistoletu bêdzie wolny od pêcherzyków powietrza. 4. Usuñ klej jako odpad zgodnie z lokalnymi przepisami.

103 Konserwacja 5-11 Instalowanie zestawu serwisowego Ka dy zestaw zawiera trzy o ringi, os³onê filtra, sitko i smar wysokotemperaturowy. Rys Nr kat. zestawu serwisowego: Wymagane narzêdzia: Klucz maszynowy, wielkoœæ 24 i Zdemontuj wk³ad filtra, kiedy jest gor¹cy. Wielkoœæ Wymieñ os³onê filtra (1), o ringi (2) i sitko (3) Oczyœæ pozosta³e czêœci Nasmaruj wszystkie gwinty i o ringi. Wielkoœæ 13 2

104 5-12 Konserwacja Zbiornik Spuszczanie materia³u Wypompuj materia³ z urz¹dzenia topi¹cego. UWAGA: Nie wolno pompowaæ zwêglonego kleju przez pistolet. Mog³oby to zatkaæ pistolet. Zamiast tego odkrêæ w¹ (zobacz rozdzia³ Instalacja). Rêczne czyszczenie zbiornika Zimny materia³ mo na zazwyczaj zeskrobaæ ze œcianek zbiornika (zobacz rys. 5 11). W razie potrzeby najpierw podgrzej zbiornik do temperatury miêknienia materia³u, zwykle ok. 70 C / 158 F. UWAGA: Pow³oka na wewnêtrznych œciankach zbiornika zapobiega przywieraniu. Nie u ywaæ metalowych narzêdzi do czyszczenia. Nie u ywaæ szczotek drucianych! Mo na w ten sposób uszkodziæ pow³okê zbiornika. MXTK007S050A0495 Rys Dokrêcanie wkrêtów mocuj¹cych Ogrzewanie i ch³odzenie podczas codziennej pracy mo e spowodowaæ poluzowanie wkrêtów mocuj¹cych. Dokrêæ wkrêty zgodnie z tabel¹. UWAGA: Wkrêty mocuj¹ce nale y dokrêcaæ kluczem dynamometrycznym, gdy urz¹dzenie jest zimne. Rys Pod³¹czenie Gwint Si³a dokrêcenia Zbiornik / podstawa M 8 25 Nm / 220 lbin urz¹dzenia Ruszt (topienie wstêpne) / zbiornik (topienie zasadnicze) M 8 20 Nm / 177 lbin

105 Konserwacja 5-13 Zawór bezpieczeñstwa Uruchom t³ok zaworu bezpieczeñstwa. Chroni to zawór przed zablokowaniem przez materia³. Rys Procedura: 1. Usuñ ciœnienie zgodnie z opisem w rozdziale Instalacja. 2. Od³¹cz wszystkie wê e. 3. Zaœlep nieu ywane z³¹cza zaœlepkami Nordson (rys. 5 13). Rys X 4. Mechaniczne zawory regulacji ciœnienia: Zmierz g³êbokoœæ wsuniêcia œruby ustalaj¹cej (rys. 5 14, wymiar X) i zanotuj wynik. Dziêki temu mo na bêdzie odtworzyæ tê g³êbokoœæ. Nastêpnie zamknij zawór regulacji ciœnienia. Pneumatyczne zawory regulacji ciœnienia: Ustaw ciœnienie dostarczanego powietrza równe 6 bar. 5. Uruchom urz¹dzenie przy maksymalnej prêdkoœci silnika i zamkniêtych z³¹czkach wê y. Kilkakrotnie w³¹cz i wy³¹cz silnik.

106 5-14 Konserwacja Pneumatyczny zawór bezpieczeñstwa (opcja) Zawory bezpieczeñstwa, ustawione fabrycznie i zaplombowane, zapobiegaj¹ przekroczeniu dopuszczalnego ciœnienia w instalacji pneumatycznej. Po przekroczeniu ustawieñ fabrycznych, sprê one powietrze uchodzi z sykiem. UWAGA: Zawory bezpieczeñstwa w opcjach pneumatycznych znajduj¹ siê w wie y urz¹dzenia. Sprawdzenie dzia³ania Dzia³anie zaworu bezpieczeñstwa powinno byæ sprawdzane mniej wiêcej co szeœæ miesiêcy. Obróæ pokrêt³o, a sprê one powietrze zacznie uchodziæ z sykiem. Je eli zawór bezpieczeñstwa nie dzia³a prawid³owo, nale y go oczyœciæ. Je eli nadal nie dzia³a, musi byæ wymieniony. UWAGA: Uszkodzony zawór bezpieczeñstwa mo e byæ wymieniony tylko na nowy, oryginalny. Naprawy zaworu bezpieczeñstwa mo e wykonywaæ tylko producent! Czyszczenie Zanieczyszczenia wewn¹trz z³¹czek i sto kowych iglic mo na usun¹æ po odkrêceniu ca³ej górnej czêœci bez zmiany minimalnego ciœnienia roboczego. U yj klucza haczykowatego.

107 Konserwacja 5-15 Zapis czynnoœci konserwacyjnych Podzespó³ urz¹dzenia topi¹cego Pompa Data / nazwisko Data / nazwisko Data / nazwisko Silnik / przek³adnia Œruby mocuj¹ce na pompie i zbiorniku Filtr powietrza

108 5-16 Konserwacja Zapis czynnoœci konserwacyjnych (c.d.) Podzespó³ urz¹dzenia topi¹cego Zbiornik Data / nazwisko Data / nazwisko Data / nazwisko Zawór reguluj¹cy ciœnienie Wk³ad filtra Pneumatyczny zawór bezpieczeñstwa (opcja)

109 Rozwi¹zywanie problemów 6-1 Rozdzia³ 6 Rozwi¹zywanie problemów OSTRZE ENIE: Poni ej opisane czynnoœci powinne wykonywaæ jedynie osoby o odpowiednich kwalifikacjach. Stosowaæ siê do wszelkich uwag dotycz¹cych bezpieczeñstwa, zawartych w tej i innych instrukcjach. OSTRZE ENIE: Usuwanie usterek musi byæ czasem przeprowadzane przy w³¹czonym zasilaniu urz¹dzenia. Nale y stosowaæ siê do instrukcji bezpieczeñstwa dotycz¹cej zasilanych elementów (czêœci aktywne). Niezastosowanie siê mo e doprowadziæ do pora enia pr¹dem. Pomocne wskazówki Przed systematycznym wykrywaniem usterek sprawdÿ czy: Czy zegar tygodniowy jest ustawiony prawid³owo? Czy wszystkie parametry s¹ prawid³owo ustawione? Czy interfejs jest pod³¹czony prawid³owo? Czy wszystkie po³¹czenia wtykowe maj¹ odpowiedni kontakt? Czy wy³¹czniki obwodów zosta³y za³¹czone? Czy usterka mog³a byæ spowodowana przez zewnêtrzny sterownik PLC? Nale y zapewniæ diody ochronne dla zewnêtrzny obci¹ eñ indukcyjnych (np. elektrozaworów)

110 6-2 Rozwi¹zywanie problemów Tabele rozwi¹zywania problemów Urz¹dzenie nie dzia³a Mo liwa przyczyna Mo liwy b³¹d / Rozwi¹zanie Dzia³ania naprawcze 1. Brak napiêcia sieciowego. 2. Nie w³¹czony g³ówny w³¹cznik zasilania 3. Uszkodzony g³ówny w³¹cznik zasilania 4. Zadzia³a³ g³ówny wy³¹cznik obwodu 5. Ponownie zadzia³a³ g³ówny wy³¹cznik obwodu - Pod³¹czyæ do sieci - W³¹czyæ g³ówny w³¹cznik zasilania - Wymieniæ g³ówny w³¹cznik zasilania - W³¹czyæ g³ówny wy³¹cznik obwodu Sprawdziæ, czy nie ma zwarcia w urz¹dzeniu topi¹cym lub pod³¹czonych akcesoriach 6. Brak zasilania 24 V DC - Wymieniæ - 7. Czêste wy³¹czanie urz¹dzenia Zak³ócenia elektromagnetyczne Zainstalowaæ filtr sieciowy Jeden kana³ (strefa ogrzewana) nie grzeje Mo liwa przyczyna Mo liwy b³¹d / Rozwi¹zanie Dzia³ania naprawcze 1. Kana³ jest niedostêpny lub wy³¹czony - Udostêpniæ lub w³¹czyæ kana³ Panel sterowania nie dzia³a Problem Mo liwa przyczyna Dzia³ania naprawcze 1. Wyœwietlacz nie Niepod³¹czony szerokopasmowy Pod³¹czyæ dzia³a kabel p³yty SPS

111 Rozwi¹zywanie problemów 6-3 Brak materia³u (silnik nie obraca siê) Mo liwa przyczyna Mo liwy b³¹d / Rozwi¹zanie Dzia³ania naprawcze 1. Urz¹dzenie jeszcze nie gotowe do pracy (faza rozgrzewania) 2. Silnik nie jest w³¹czony 3. Nie ustawiono prêdkoœci (obr./min) 4. Przejœcie w tryb przestoju - Odczekaæ, a urz¹dzenie nagrzeje siê i zapali siê zielony wskaÿnik. - W³¹czyæ silnik - Ustawiæ prêdkoœæ (obr/min) - Wyjœæ lub odczekaæ, a up³ynie czas trybu przestoju 5. Przegrzanie silnika Za wysoka temperatura otoczenia Obni yæ temperaturê otoczenia przez ch³odzenie lub wentylacjê Zabrudzony ko³pak wentylatora Oczyœciæ Pompa zatkana przez obcy Wymieniæ pompê materia³ Pompa pracuje za ciê ko Wymieniæ pompê Klej za zimny Wprowadziæ odpowiedni¹ nastawê temperatury 6. Uszkodzony silnik - Wymieniæ 7. Brak zasilania silnika - Przegl¹d techniczny 8. B³¹d sterownika silnika 9. Uszkodzony sterownik silnika - Wy³¹czyæ i w³¹czyæ urz¹dzenie wy³¹cznikiem g³ównym Przegrzanie silnika Patrz wy ej Przegrzany sterownik silnika Obni yæ temperaturê otoczenia przez ch³odzenie lub wentylacjê Oczyœciæ uk³ad ch³odzenia sterownika silnika Zwarcie Sprawdziæ kabel zasilaj¹cy silnik Przeci¹ enie (pompa zatkana Zobacz 5. przez obcy materia³, pompa pracuje za ciê ko, klej za zimny) - Wymieniæ

112 6-4 Rozwi¹zywanie problemów Brak kleju (silnik obraca siê) Mo liwa przyczyna Mo liwy b³¹d / Rozwi¹zanie Dzia³ania naprawcze 1. Zbiornik pusty - Nape³niæ zbiornik 2. Zatkany filtr - Oczyœciæ lub wymieniæ siatkê 3. Zatkany otwór zasilaj¹cy pompê lub otwór ssawny pompy. - Od³¹czyæ pompê i oczyœciæ otwór zasilaj¹cy lub otwór ssawny Za ma³o kleju Mo liwa przyczyna Mo liwy b³¹d / Rozwi¹zanie Dzia³ania naprawcze 1. Czêœciowo zatkany otwór zasilaj¹cy pompy lub otwór ssawny pompy. 2. Czêœciowo zatkany filtr 3. Uszkodzony zawór reguluj¹cy ciœnienie 4. Za niska temperatura robocza 5. Blok pompy jest zu yty - Od³¹czyæ pompê i oczyœciæ otwór zasilaj¹cy lub otwór ssawny - Oczyœciæ lub wymieniæ siatkê - Oczyœciæ lub wymieniæ - Poprawiæ nastawê temperatury - Wymieniæ pompê

113 Rozwi¹zywanie problemów 6-5 Ciœnienie kleju za wysokie Mo liwa przyczyna Mo liwy b³¹d / Rozwi¹zanie Dzia³ania naprawcze 1. Zabrudzony lub zatkany zawór bezpieczeñstwa lub zawór regulacji ciœnienia 2. Uszkodzony zawór bezpieczeñstwa lub zawór reguluj¹cy ciœnienie 3. Nieprawid³owo ustawiony zawór reguluj¹cy ciœnienie - Rozmontowaæ i oczyœciæ lub wymieniæ - Wymieniæ - Przywróciæ ustawienie fabryczne Ciœnienie kleju za niskie Mo liwa przyczyna Mo liwy b³¹d / Rozwi¹zanie Dzia³ania naprawcze 1. Zu yta pompa - Wymieniæ pompê 2. Zawór bezpieczeñstwa nie zamyka siê - Wymieniæ 3. Zabrudzony lub zatkany zawór reguluj¹cy ciœnienie 4. Uszkodzony zawór reguluj¹cy ciœnienie 5. Nieprawid³owo ustawiony zawór reguluj¹cy ciœnienie - Rozmontowaæ i oczyœciæ lub wymieniæ - Wymieniæ - Przywróciæ ustawienia fabryczne Pozosta³oœci kleju w zbiorniku Mo liwa przyczyna Mo liwy b³¹d / Rozwi¹zanie Dzia³ania naprawcze 1. Za wysoka nastawa temperatury zbiornika - Poprawiæ nastawê temperatury Materia³ niskiej jakoœci lub nieodpowiedni (s³aba odpornoœæ na temperaturê) Skonsultowaæ siê z dostawc¹ materia³u

114 6-6 Rozwi¹zywanie problemów Stwardnia³y klej w zbiorniku Mo liwa przyczyna Mo liwy b³¹d / Rozwi¹zanie Dzia³ania naprawcze 1. Za wysoka nastawa temperatury zbiornika - Poprawiæ nastawê temperatury Inne uszkodzenia Problem Mo liwa przyczyna Dzia³ania naprawcze 1. Wyciek z uszczelki wa³u pompy Zu yta uszczelka wa³u pompy Pompy z nakrêtk¹ d³awikow¹: dokrêciæ - Wymieniæ pompê 2. Za niskie ciœnienie Zu yta pompa Wymieniæ pompê kleju, za ma³a iloœæ na wyjœciu 3. Zablokowana pompa Za zimny klej Popraw nastawê temperatury (zgodnie z kart¹ MSDS od producenta materia³u) Obcy materia³ w pompie Wymieniæ pompê 4. Wyciek z pistoletu podczas rozgrzewania Zawór bezpieczeñstwa nie otwiera siê (wzrost ciœnienia na skutek rozszerzania) Wymieniæ zawór bezpieczeñstwa

115 Rozwi¹zywanie problemów 6-7 WskaŸniki LED sterownika silnika Podczas pracy aktualny tryb sterownika silnika jest sygnalizowany przez dwa wskaÿniki LED z przodu urz¹dzenia. Rys WskaŸniki LED Zielony WskaŸnik LED Czerwony W³. Wy³. Sterownik silnika aktywny Tryb pracy W³. W³. W³¹czanie zasilania i autostart zablokowane Miga Wy³. Sterownik silnika zablokowany Wy³. Miga co 1 sekundê Komunikat o b³êdzie Wy³. Miga co 0,4 sekundy Wy³¹czenie z powodu za niskiego lub za wysokiego napiêcia Wy³. Wy³. Brak zasilania

116 6-8 Rozwi¹zywanie problemów

117 Naprawa 7-1 Rozdzia³ 7 Naprawa OSTRZE ENIE: Poni ej opisane czynnoœci powinne wykonywaæ jedynie osoby o odpowiednich kwalifikacjach. Stosowaæ siê do wszelkich uwag dotycz¹cych bezpieczeñstwa, zawartych w tej i innych instrukcjach. Niebezpieczeñstwo poparzenia OSTRZE ENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Nale y nosiæ odpowiedni¹ odzie ochronn¹ i wyposa enie. Niektóre czynnoœci konserwacyjne mo na wykonaæ dopiero po nagrzaniu urz¹dzenia. Zalecenia przed przyst¹pieniem do naprawy OSTRZE ENIE: Niebezpieczeñstwo pora enia elektrycznego. Niezastosowanie siê do podanych zaleceñ mo e doprowadziæ do zranienia lub œmierci pracowników albo do uszkodzenia urz¹dzenia. OSTRZE ENIE: Przed ka d¹ napraw¹ nale y od³¹czyæ urz¹dzenie topi¹ce od sieci. Uwalnianie ciœnienia OSTRZE ENIE: System i materia³ s¹ pod ciœnieniem. Przed od³¹czeniem ogrzewanego wê a nale y uwolniæ ciœnienie z systemu. Niezastosowanie siê do tego zalecenia mo e spowodowaæ powa ne poparzenia. 1. Wy³¹cz silnik(i) (zobacz rozdzia³ Obs³uga). 2. Pod dyszami pistoletów lub pistoletem rêcznym ustaw pojemnik. 3. Uruchom elektrozawór elektrycznie lub rêcznie albo naciœnij spust pistoletu rêcznego. Powtarzaj procedurê, dopóki materia³ nie przestanie wyp³ywaæ. 4. Ponownie u yj klej lub utylizuj go zgodnie z lokalnymi przepisami.

118 7-2 Naprawa Wymiana sterownika silnika UWAGA: Pod³¹czanie i od³¹czanie okablowania jest dopuszczalne jedynie przy od³¹czonym zasilaniu urz¹dzenia topi¹cego. Sterownik silnika po wy³¹czeniu pozostaje pod napiêciem. Zaczekaj co najmniej 3 minuty przed rozpoczêciem jakiejkolwiek czynnoœci! U ywaj wy³¹cznie oryginalnych sterowników silnika firmy Nordson. S¹ standaryzowane i gwarantuj¹ poprawne dzia³anie. Wymiana standardowego modu³u I/O w sterowniku silnika 1. Od³¹cz sterownik silnika od zasilania i odczekaj co najmniej 3 minuty. 2. Od³¹cz po³¹czenia standardowego modu³u I/O. 3. Œrubokrêtem podwa najpierw wtyczkê wewnêtrzn¹ (1), a potem standardowy modu³ I/O (2). 4. Zdejmij nasadkê ochronn¹ (3) z nowego modu³u I/O. 5. Wstaw standardowy modu³ I/O w z³¹cze szeregowe sterownika silnika. 6. Wstaw wtyczkê wewnêtrzn¹ (1) w gniazdko wewnêtrzne modu³u I/O. 7. Pod³¹cz modu³ I/O zgodnie z oznaczeniami w tabeli. UWAGA: Mikroprze³¹cznik modu³u I/O jest odpowiednio ustawiony fabrycznie i nie powinien byæ zmieniany Rys. 7-1

119 Naprawa 7-3 Pompa Nordson zaleca wymianê pompy i odes³anie starej pompy do naprawy. Wymiana pompy OSTRZE ENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Nale y nosiæ odpowiedni¹ odzie ochronn¹ i wyposa enie. Strona zbiornika Zawór odcinaj¹cy zbiornik UWAGA: Zawór odcinaj¹cy zbiornik mo e byæ u ywany tylko wtedy, gdy urz¹dzenie osi¹gnê³o temperaturê robocz¹. Sworzeñ w pozycji 0: Zamkniête 0 Sworzeñ w pozycji 1: Otwarte 1 Rys. 7-2 Strona pompy Od³¹czanie pompy UWAGA: Pompê od³¹czaæ tylko wtedy, gdy materia³ jest miêkki (ok. 70 C/158 F, w zale noœci od materia³u). OSTRZE ENIE: Silnik jest dok³adnie ustawiony wspó³osiowo i nie mo e byæ przesuwany ze wspornikiem w szczelinie. Rys Zdejmij os³onê. 2. Obróæ sprzêg³o, a bêdzie dostêp do wkrêtów w tarczach sprzêg³a. 3. Odkrêæ wkrêty (2) tarcz sprzêg³a od strony pompy. 4. Ostro nie wymontuj tarcze sprzêg³a od strony pompy, aby sprzêg³o nie rozpad³o siê. 2 Rys. 7-4

120 7-4 Naprawa 3 4 Od³¹czanie pompy (c.d.) 5. Umieœæ pojemnik pod pomp¹ (3), aby zebraæ pozosta³y materia³. 6. Zsuñ czêœciowo sprzêg³o z wa³ka pompy. 7. Od³¹cz pompê. 8. Oczyœæ powierzchniê uszczelniaj¹c¹ p³ytê (4). W razie potrzeby podgrzej pozosta³oœci kleju opalark¹, a potem usuñ. 9. Odczekaj, a urz¹dzenie ostygnie do temperatury pokojowej. Rys. 7-5 Rys Monta pompy UWAGA: Pompa mo e byæ przykrêcona dopiero wtedy, gdy urz¹dzenie wystygnie. UWAGA: Powierzchnie uszczelniaj¹ce na p³ycie i pompie musz¹ byæ czyste. Zawsze nale y wymieniaæ wszystkie o ringi. 1. Nasmaruj past¹ uszczelniaj¹c¹ now¹ pompê (zobacz rozdzia³ Konserwacja, Materia³y eksploatacyjne). 2. Nasmaruj smarem wysokotemperaturowym wkrêty mocuj¹ce w pompie, dokrêæ wkrêty po przek¹tnych przy u ycia klucza dynamometrycznego. Podczas dokrêcania zbiornik musi byæ ch³odny. Pocz¹tkowy moment dokrêcania: 25 Nm / 220 lbin 3. Zobacz Wa ne uwagi dotycz¹ce sprzêg³a Przesuniêcie osiowe, bêd¹ce sum¹ czterech szczelin (4, rys. 7 6), musi wynosiæ co najmniej 2 mm, aby zaspokoiæ potrzeby zwi¹zane z rozszerzalnoœci¹ ciepln¹ podczas dzia³ania. Dopuszczalne przesuniêcie promieniowe: 1 mm Dopuszczalne przesuniêcie k¹towe: 1 4. Wsuñ po³owê sprzêg³a na wa³ek nowej pompy. 5. Wycentruj tarcze sprzêg³a (1) wzglêdem siebie i pozostaw pionowo zwisaj¹ce linki sprzêg³a (2) (zobacz rys. 7 6). Rêcznie obróæ tarczê sprzêg³a na wale silnika na swoje miejsce. 6. Dokrêæ wkrêty sprzêg³a (3). 7. Podgrzej urz¹dzenie do temperatury roboczej i ponownie otwórz zawór odcinaj¹cy.

121 Naprawa 7-5 Wa ne uwagi dotycz¹ce sprzêg³a = 2 = Rys. 7-7 Obróæ tarcze (1), aby przeciwleg³e powierzchnie wa³u pompy (2) spoczywa³y na p³askich powierzchniach tarcz sprzêg³a (zobacz rys. 7 7). Tarcze sprzêg³a musz¹ byæ skrêcone tak, aby obie szczeliny by³y jednakowe (zobacz rys. 7 7). Wyci¹g z instrukcji instalacji i obs³ugi producenta: Wa³ napêdowy i wa³ zdawczy powinny byæ do siebie równoleg³e*. Je eli osie s¹ nachylone do siebie, nadmierne obci¹ enie krawêdzi ³o ysk spowoduje przedwczesne zu ycie. Sprzêg³o nie mo e byæ skrêcone osiowo. Tarcza poœrednia musi poruszaæ siê swobodnie. Sprzêg³a nie wolno rozbieraæ. Zamienione ³¹czniki i tarcze sprzêg³a, uszkodzone pierœcienie uszczelniaj¹ce, zanieczyszczone ³o yska itp. mog¹ spowodowaæ przedwczesn¹ awariê. Wszystkie trzy tarcze sprzêg³a musz¹ byæ dopasowane do wymiaru** przesuniêcia wa³u. Je eli tarcza poœrednia jest skrajnie poza osi¹, to po³¹czenie nie jest równoleg³e i sprzêg³o mo e ulec uszkodzeniu podczas rozruchu. * = ustawienie wspó³osiowe ** = w granicach dopuszczalnego przesuniêcia

122 7-6 Naprawa Wymiana uszczelnienia Variseal UWAGA: Gdy uszczelnienie wa³u pompy wymaga wymiany, firma Nordson zaleca wymianê pompy i wys³anie starej do naprawy. Uszczelnienie wa³u mo e wymieniæ tylko przeszkolony personel. UWAGA: Firma Nordson nie udziela gwarancji na uszczelnienia Variseal, które zosta³y wymienione przez osoby niebêd¹ce pracownikami firmy Nordson. 1. Wyjmij pompê zêbat¹ z urz¹dzenia, ale nie rozmontuj jej. Zapoznaj siê z paragrafem Wymiana pompy w tym rozdziale. 2. Przygotuj nowe uszczelnienie i konieczne narzêdzia do monta u. Narzêdzie do monta u Narzêdzie do monta u s³u y do nasuniêcia nowego uszczelnienia na wa³ i dosuniêcia go do ko³a pasowego w taki sposób, aby uszczelnienie nie uleg³o uszkodzeniu. OSTRO NIE: Uszczelnienie trzeba za³o yæ za pomoc¹ narzêdzia, w przeciwnym razie ulegnie zniszczeniu. 1. Postêpuj zgodnie z instrukcj¹ w dokumencie Narzêdzia do monta u zestawów uszczelnieñ z uszczelnieniem Variseal (nr kat ) 2. Zamontuj pompê na swoim miejscu.

123 Naprawa 7-7 Wymiana silnika UWAGA: Zadanie to wykonaæ tylko wtedy, gdy klej jest miêkki (70 C/158 F, w zale noœci od materia³u); w przeciwnym razie sprzêg³o nie mo e siê obracaæ. 1. Od³¹cz kabel zasilaj¹cy silnika w szafie sterowniczej. 2. Od³¹cz wtyczkê sterownika silnika. 3. Obróæ sprzêg³o, a bêdzie dostêp do wkrêtów w tarczach sprzêg³a. 4. Odkrêæ wkrêty tarcz sprzêg³a od strony silnika. 5. Ostro nie wymontuj tarcze sprzêg³a od strony silnika, aby sprzêg³o nie rozpad³o siê. OSTRZE ENIE: Nie wolno przesuwaæ wspornika w szczelinie ani odkrêcaæ Odkrêæ silnik od wspornika (1). 7. W razie potrzeby usuñ lakier ochronny z wa³ka nowego silnika. 8. Przymocuj sprzêg³o do wa³u bez u ycia si³y (bez uderzania i wstrz¹sania). W razie potrzeby przetrzyj kliny kó³ pasowych i wa³ek papierem œciernym. W razie potrzeby nasmaruj kliny kó³ pasowych i wa³. Rys Zamontuj nowy silnik na wsporniku. 10. Przymocuj sprzêg³o (zobacz Wa ne uwagi dotycz¹ce sprzêg³a) Pod³¹cz silnik elektrycznie. 11. Zabezpiecz kabel zasilaj¹cy tulej¹ ochronn¹. Upewnij siê, e ekran kabla styka siê z zaciskiem. 12. SprawdŸ, czy po po³¹czeniu kierunek obrotów jest prawid³owy (zobacz strza³kê). Rys. 7-9 Kierunek obrotu pompy

124 7-8 Naprawa Wymiana wk³adu filtra Wymieñ wk³ad filtra zgodnie z opisem w rozdziale Konserwacja. Wymiana zaworu bezpieczeñstwa OSTRZE ENIE: Wysoka temperatura! Niebezpieczeñstwo poparzenia. Nale y nosiæ odpowiedni¹ odzie ochronn¹ i wyposa enie. OSTRZE ENIE: System i materia³ s¹ pod ciœnieniem. Usuñ ciœnienie z systemu przed wykrêceniem zaworu bezpieczeñstwa. Niezastosowanie siê do tego zalecenia mo e spowodowaæ powa ne poparzenia. 1 UWAGA: Wkrêcaæ i wykrêcaæ tylko wtedy, gdy zawór (1) i pompa s¹ ciep³e, a materia³ jest miêkki (ok. 70 C zale nie od materia³u). 1. Wykrêæ stary zawór. 2. Nowy zawór: Na wszystkie gwinty i o ringi na³ó smar monta owy. 3. Aby zapobiec uszkodzeniu o ringów, ostro nie wsuñ nowy zawór w otwór, gdy urz¹dzenie jest ciep³e. 4. Dokrêæ zawór kluczem dynamometrycznym. Pocz¹tkowy moment dokrêcania: 15 Nm (133 lbin) Rys Zbiornik OSTRZE ENIE: Os³ona przy³¹czy elektrycznych grza³ek (1) jest pod³¹czona do przewodów uziemiaj¹cych. Po zakoñczeniu ka dej naprawy nale y pod³¹czyæ przewód uziemiaj¹cy (2). 2 1 Rys. 7-11

125 Naprawa 7-9 Wymiana izolacji po³¹czeñ grza³ek OSTRZE ENIE: Urz¹dzenie nie mo e byæ u ywane bez prawid³owo za³o onej izolacji po³¹czeñ grza³ek. Do izolacji u ywaj tylko czêœci zamiennych Nordson. Izolacja po³¹czeñ grza³ek mo e zostaæ uszkodzona podczas wykonywania konserwacji i napraw. Na rys pokazano zestaw izolacji po³¹czeñ grza³ek oraz prawid³owe zamocowanie izolacji grza³ek. Nr katalogowy czêœci zamiennych: Zdejmij nakrêtkê (4), podk³adki (3 i 5) oraz cylinder izoluj¹cy (2). 2. Usuñ ca³y proszek ceramiczny z po³¹czeñ grza³ek. Rys Nasuñ nowy cylinder izoluj¹cy (1) na po³¹czenie grza³ki. 4. Zamocuj nowy cylinder izoluj¹cy (2), podk³adkê (3) i nakrêtkê (4). Ostro nie dokrêæ nakrêtkê, a cylinder izoluj¹cy (2) zostanie dokrêcony i zetknie siê z po³¹czeniem grza³ki. 5. Pod³¹cz kabel grza³ki, podk³adkê sprê yst¹ (5) i nakrêtkê (4). Dokrêæ nakrêtkê MCTK020L050A0497 Rys Zestawy czêœci zamiennych 1 Cylinder izoluj¹cy, ma³y 2 Cylinder izoluj¹cy, du y 3 Podk³adka 4 Nakrêtka szeœciok¹tna 5 Podk³adka sprê ynuj¹ca

126 7-10 Naprawa Wymiana czujnika temperatury Instalowanie zestawu serwisowego Zestaw zawiera czujnik temperatury i pastê termoprzewodz¹c¹. Nr kat. zestawu serwisowego: (Ni120) Wymagane narzêdzia: Szczypce Szczypce boczne 1. Zdejmij os³onê wyposa enia elektrycznego. 2. Od³¹cz po³¹czenia i wyjmij stary czujnik temperatury szczypcami lub poci¹gaj¹c go za przewody. 3. Nasmaruj nowy czujnik past¹ termoprzewodz¹c¹. 4. W³ó czujnik i po³¹cz go elektrycznie. 5. Za³ó os³onê wyposa enia elektrycznego.

127 Naprawa 7-11 Wymiana termostatu 1. Zdejmij os³onê wyposa enia elektrycznego. 2. Poluzuj œruby mocuj¹ce i wyjmij termostat. 3. Pod³¹cz przewody do nowego termostatu. 4. Nasmaruj spód termostatu past¹ termoprzewodz¹c¹ (zobacz paragraf Materia³y eksploatacyjne w rozdziale Konserwacja), a nastêpnie przymocuj go do zbiornika. 5. Za³ó os³onê wyposa enia elektrycznego. Rys. 7-14

128 7-12 Naprawa

129 Czêœci 8-1 Jak korzystaæ z ilustrowanego wykazu czêœci Rozdział 8 Czêœci Wykaz czêœci znajduje siê w oddzielnym dokumencie Parts List i podzielony na nastêpuj¹ce kolumny: Item Identyfikuje czêœci dostêpne z firmy Nordson. Part Numer katalogowy Nordson dla ka dej czêœci pokazanej na ilustracji. Szereg łączników w kolumnie Part ( ) oznacza, e danej czêœci nie mo na zamawiaæ oddzielnie. Description Ta kolumna zawiera nazwê czêœci oraz, jeœli to potzrebne, jej wymiary i inne właœciwoœci. Punkty w kolumnie Description podają zale noœæ miêdzy zespołami, podzespołami i pojedynczymi czêœciami. Quantity Iloœæ potrzebna na jedno urządzenie, zespół lub podzespół. Skrót AR (jeœli potrzebny) jest u ywany wtedy, gdy dana pozycja jest dostarczana masowo lub gdy iloœæ w zespole zale y od wersji i modelu produktu. Unit oznacza urz¹dzenie topi¹ce, do którego jest przeznaczona dana czêœæ. UWAGA: Tekst opisu jest dostêpny tylko w jêzyku angielskim. Patrz oddzielny dokument Parts List z numerem P/N lub ączniki Mocowania na ka dym rysunku s¹ oznaczone jako Fx, gdzie x oznacza numer mocowania w opisie Rozmieszczenie mocowañ, znajduj¹cego siê na koñcu ka dego oddzielnego dokumentu Parts List. Oznaczenie elementów Elementy elektryczne są oznakowane zgodnie z normą DIN 40719, czêœæ 2.

130 8-2 Czêœci

131 Dane techniczne 9-1 Rozdzia³ 9 Dane techniczne Informacje ogólne Oznaczenie typu D25 D25H D50 D100 Temperatura przechowywania - 45 C do + 75 C - 49 F do F Maks. wysokoœæ npm 3000 m 9840 ft Sposób grzania Wbudowane elektryczne oporowe elementy grzewcze Czujnik temperatury Ni120 1 C Dok³adnoœæ pomiaru Ciœnienie materia³u od 5 do 85 bar od 0,5 do 8,5 MPa 72,5 do 1233 psi Zawór regulacji ciœnienia jest ustawiony fabrycznie. Domyœlnie: 35 bara 3,5 MPa 508 psi. Wydajnoœæ topienia 1 pe³ny zbiornik na godz. Stopieñ ochrony IP 54 Poziom ha³asu 1 silnik: 60 dba silniki: 62 dba Typ silnika 3-fazowy silnik pr¹du zmiennego Typ przek³adni Przek³adnia œlimakowa Prêdkoœci silnika/pompy 50 min 1, 65 min 1, 129 min 1 Czas rozgrzewania <45 min Temperatury Min. temperatura otoczenia Maks. temperatura otoczenia Wilgotnoœæ Min. temperatura robocza (wartoœæ nastawiona) Maks. temperatury robocze Wy³¹czenie przez termostat z powodu przegrzania - 5 C 23 F 40 C 104 F 10 do 95 %, bez kondensacji 40 C 100 F 230 C 450 F 260 C 500 F

132 9-2 Dane techniczne Dane elektryczne OSTRZE ENIE: Urz¹dzenie mo e pracowaæ przy jednym napiêciu sieciowym. Eksploatacja jest mo liwa jedynie z napiêciem roboczym podanym na tabliczce znamionowej. Dostêpne napiêcia zasilaj¹ce 200 V AC 3 fazy bez przewodu zerowego (po³¹czenie typu trójk¹t) 230 V AC 3 fazy bez przewodu zerowego (po³¹czenie typu trójk¹t) 400 V AC 3 fazy z przewodem zerowym (po³¹czenie typu gwiazda WYE) 400 V AC 3 fazy bez przewodu zerowego (po³¹czenie typu trójk¹t) 480 V AC 3 fazy bez przewodu zerowego (po³¹czenie typu trójk¹t) Filtr sieciowy Nr kat dla Nr kat dla 200 V AC 3 fazy bez przewodu zerowego 230 V AC 3 fazy bez przewodu zerowego 400 V AC 3 fazy z przewodem zerowym 400 V AC 3 fazy bez przewodu zerowego 480 V AC 3 fazy bez przewodu zerowego Czêstotliwoœæ napiêcia zasilaj¹cego Zabezpieczenie urz¹dzenia bezpiecznikiem Maks. obci¹ enie gniazda wê a (2 kana³y) 50/60 Hz Zgodnie z tabliczk¹ znamionow¹ 1000 W dla jednego wê a lub pistoletu 1200 W dla pary w¹ /pistolet 2000 W dla sumy par wê y/pistoletów 1 i W dla sumy par wê y/pistoletów 3 i W dla sumy par wê y/pistoletów 5 i 6

133 Dane techniczne 9-3 Dane mechaniczne Oznaczenie typu D25 D25H D50 D100 Masa Zobacz list przewozowy Otwór zbiornika [mm] D³ugoœæ i szerokoœæ 242 x x 685 Pojemnoœæ zbiornika [litry] oko³o 25 oko³o 45 oko³o 50 oko³o 100 Maksymalna liczba pomp jednostrumieniowych Liczba przy³¹czy wê y Jedna pompa: 6 Przypisanie z³¹czy wê y z dwoma pompami - - Dwie pompy: 3 na pompê Dwie pompy: 3 na pompê Pompa 2 (P2) Pompa 1 (P1) P1 P2
