1 INSTRUKCJA OBS UGI Zestaw do p³ukania instalacji FLUSH 1 PLUS I167.1F0

2 Œrodki ostro noœci? Urz¹dzenie jest przeznaczone wy³¹cznie dla przeszkolonego personelu, znaj¹cego podstawy ch³odnictwa, systemów ch³odniczych, czynników ch³odniczych i mo liwych niebezpieczeñstw od urz¹dzeñ dzia³aj¹cych pod wysokim ciœnieniem.? Nale y uwa nie przeczytaæ instrukcje zawarte w tej publikacji; œcis³e przestrzeganie instrukcji jest podstaw¹ bezpieczeñstwa operatora, poprawnego dzia³ania urz¹dzenia i zachowania deklarowanych parametrów.? Unikaæ wdychania oparów p³ynu do p³ukania.? Stosowaæ odpowiednie ochrony, takie jak okulary i rêkawice.? Nie pracowaæ w pobli u gor¹cych powierzchni i otwartego ognia.? Urz¹dzenie mo e pracowaæ jedynie pod sta³¹ nadzorem operatora.? Chroniæ wyposa enie przed kapi¹cym p³ynem.? Nie u ywaæ urz¹dzenia z ³atwopalnymi p³ynami.? Przed u yciem, operator musi sprawdziæ Kartê Charakterystyki p³ynu, jaki zamierza u yæ.? Przed u yciem, zawsze usun¹æ zatyczkê G z przy³¹cza wlewowego T.? ³ P yn do p³ukania ma silne dzia³anie korozyjne, z tego powodu, nie zostawiaæ p³ynu w instalacji czyszczonej, wewn¹trz pompy, wewn¹trz wyposa enia i w wê ach. Nowa stacja FLUSH 1 PLUS rozwi¹zuje wszystkie problemy z p³ukaniem instalacji ch³odniczych i klimatyzacyjnych, nawet tych du ych. Dziêki innowacyjnym rozwi¹zaniom, mo liwe jest p³ukanie systemów o znacznie wiêkszych rozmiarach niæ objêtoœæ wewnêtrznego zbiornika. FLUSH 1 PLUS usuwa wszystkie sta³e pozosta³oœci spowodowane przez uszkodzone sprê arki lub filtry oraz usuwa pozosta³oœci olejów z systemu. 1. Specyfikacja Natê enie przep³ywu: 14l/min. Maksymalne ciœnienie: 0,45 MPa Moc silnika: 0,6 kw Za si lanie: /1/50-60hz Temperatura pracy: 0-50 C Temperatura przechowywania: 0-50 C Temperatura przewozu: 0-50 C Waga: 13kg Wymiary: 300 x 220 x 550mm T korek wlewu G zatyczka F filtr C zbiornik CI przy³¹cze do systemu R1 zawór do standardowego p³ukania R2 Usuwanie resztek p³ynu do p³ukania z instalacji z pomoc ¹ azotu (do 10l p³ynu) R3 Usuwanie resztek p³ynu do p³ukania z instalacji z pomoc ¹ azotu (powy ej 10l p³ynu) TM w¹ wprowadzanego p³ynu TR w¹ powracaj¹cego p³ynu MR klamra I w³¹cznik 2

3 Zestaw F1-HVAC no. Czêœci Zestaw F1-A/C numer czêœci A1 - przy³¹cze 1/4 SAE A2 - przy³¹cze 3/8 SAE A3 - przy³¹cze 1/2 SAE C1 - przy³¹cze na stronie ss¹cej C2 - przy³¹cze na stronie t³ocznej 2. Schematy pod³¹czenia 2.1. Pod³¹czenie do instalacji ch³odniczej (HVAC) W celu obs³ugi systemu HVAC, pod³¹czyæ stacjê do zestawu HVAC (dostarczanego z urz¹dzeniem w modelu HVAC) Zestaw HVAC sk³ada siê z: 2 x przy³¹cza 1/4 SAE 2 x przy³¹cza 3/8 SAE 2 x przy³¹cza 1/2 SAE 6 x uszczelek miedzianych B2-6 Pod³¹czyæ zestaw przy³¹czy, odpowiedni dla serwisowanej instalacji, która ma by æ serwisowana. U yæ miedzianych podk³adek z zestawu, gwarantuj¹cych szczelnoœæ po³¹czeñ z p³ukan¹ instalacj¹. Dokrêciæ po³¹czenia, w odpowiedni sposób, aby zapewniæ brak nieszczelnoœci podczas fazy p³ukania. 3

4 2.2. Pod³¹czenie do instalacji klimatyzacyjnej (A/C) W celu obs³ugi instalacji A/C, pod³¹czyæ stacjê zestawem A/C (dostarczanym z urz¹dzeniem w modelu A/C) Zestaw A/C sk³ada siê z: 2 x przy³¹cza sto kowe uniwersalne Pod³¹cz wê e do stacji. Pod³¹cz przy³¹cza do instalacji, która ma byæ serwisowana:? Pod³¹cz w¹ TM do instalacji przy pomocy przy³¹cza ze sto kow¹ koñcówk¹ CU i klamry MR.? Dokrêæ klamrê MR.? Pod³¹cz drugie przy³¹cze instalacji do wê a TR przy pomocy przy³¹cza ze sto kow¹ koñcówk¹ CU i klamry MR.? Dokrêæ klamrê MR. 4

5 3. P³ukanie systemu Ustawiæ pokrêt³a w sposób pokazany obok: CLOSED - zamkniêty OPEN - otwarty Pamiêtaj aby p³yn nie mia³ kontaktu ze skór¹ i oczami. Na³o yæ rêkawice i okulary ochronne. Przed u yciem zdj¹æ zatyczkê D z korka wlewu T. - P³yn powinien cyrkulowaæ wewn¹trz instalacji przez kilka minut (maksymalnie 4 do 5 minut). - P³yn ma silne dzia³anie korozyjne, dlatego nie mo na go zostawiaæ wewn¹trz systemu, w pompie, w wyposa eniu oraz w wê ach.? Odkrêæ korek wlewu.? Wlej odpowiedni¹ iloœæ p³ynu do p³ukania.? Zakrêæ korek wlewu. Upewniæ siê, e zatyczka G jest zdjêta!? Pod³¹czyæ w¹ TM do instalacji za pomoc¹ odpowiedniego zestawu przy³¹czy.? Pod³¹czyæ w¹ TR do drugiego koñca instalacji za pomoc¹ odpowiedniego zestawu przy³¹czy.? Pod³¹czyæ pompê.? Otworzyæ pokrêt³o R2 (upewniæ siê, e R1 i R3 s¹ zamkniête).? Uruchæomi pompê przy pomocy przycisku I. P³yn zacznie wp³ywaæ do instalacji, która ma byæ wyp³ukana.? Upewniæ siê, e iloœæ p³ynu jest wystarczaj¹ca: W czasie pracy p³yn powinien znajdowaæ siê w pojemniku i byæ widoczny w wê u TR.? Je eli w pojemniku znajdujê siê za ma³o p³ynu, nale y wy³¹czyæ pompê i uzupe³niæ jego iloœæ. Nastêpnie w³¹czyæ pompê ponownie.? Kontynuowaæ nape³nianie, a p³yn pojawi siê w wê u TR. Pompa NIE MO E pracowaæ bez odpowiedniej iloœci p³ynu!? Pozostawiæ cyrkuluj¹cy p³yn w instalacji na maksymalnie 4-5 minut.? Proces p³ukania nale y powtórzyæ w przeciwnym kierunku prze³¹czaj¹c zamiennie wê e TM 5

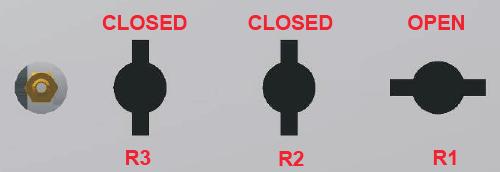

6 z TR.? Wy³¹czyæ pompê przyciskiem I.? Zamkn¹æ pokrêt³o R2.? Usun¹æ p³yn z systemu: patrz punkt 5 lub Usuwanie resztek p³ynu do p³ukania z systemu za pomoc¹ azotu (do 10 litrów p³ynu) Ustawiæ pokrêt³a w sposób pokazany z boku: CLOSED - zamkniêty OPEN - otwarty Przed u yciem zdj¹æ zatyczkê D z korka wlewu T. Pod³¹czyæ wê e do azotu, do przy³¹cza 1/4 SAE znajduj¹cego siê w bocznej czêœci stacji 1. Otworzyæ zawór na butli z azotem. 2. Ustawiæ ciœnienie na reduktorze 0,5 0,7 MPa. Azot pod ciœnieniem usunie z systemu resztki p³ynu do p³ukania instalacji. 3. Gdy resztki p³ynu zostan¹ usuniête, zamkn¹æ zawór na butli z azotem. 4. Zamkn¹æ zawór R1 i zawór na wê u do azotu. 5. Od³¹czyæ wê e od przy³¹cza azotu zwracaj¹c uwagê na utrzymuj¹ce siê w nich ciœnienie. 6. Od³¹czyæ wê e TM i TR od systemu. 7. Je eli usuniêty p³yn, który sp³yn¹³ do kontenera jest czysty mo na go powtórnie u yæ do p³ukania systemu. Nie zanieczyszczaæ œrodowiska odpadami, z p³ynem do p³ukania nale y postêpowaæ jak ze specjalnym odpadem zgodnie z lokalnymi wymogami prawnymi. 6

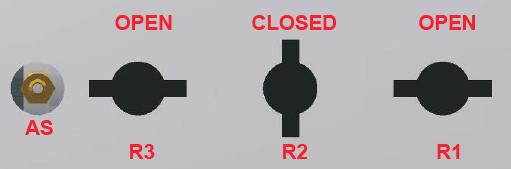

7 Po zakoñczeniu p³ukania, nale y wytworzyæ pró niê przez 30 min. P³yn do p³ukania jest bardzo korozyjny, dlatego nie wolno pozostawia æ go wewn¹trz p³ukanego systemu, wewn¹trz pompy i wê y. 5. Usuwanie resztek p³ynu do p³ukania z systemu za pomoc¹ azotu (powy ej 10 litrów p³ynu) Ustawiæ pokrêt³a w sposób pokazany z boku: CLOSED - zamkniêty OPEN - otwarty Przed u yciem zdj¹æ zatyczkê D z korka wlewu T. Pod³¹czyæ wê e do azotu, do przy³¹cza 1/4 SAE znajduj¹cego siê w bocznej czêœci stacji 1. Pod³¹czyæ dodatkowy pojemnik z p³ynem do przy³¹cza AS (¼ SAE) znajduj ¹cego siê przy zaworach. (zestaw nie zawiera wê a do pod³¹czenia dodatkowego pojemnika). Ustawiæ dodatkowy pojemnik z p³ynem poni ej poziomu na którym znajduje siê pojemnik w stacji, poniewa mo e dojœæ do przelania p³ynu. 2. Otworzyæ zawór na butli z azotem. 3. Ustawiæ ciœnienie na reduktorze 0,5 0,7 MPa. 7

8 4. Azot pod ciœnieniem usunie z systemu resztki p³ynu do p³ukania instalacji. 5. Gdy resztki p³ynu zostan¹ usuniête, zamkn¹æ zawór na butli z azotem. 6. Zamkn¹æ zawór R1 i R3 oraz zawór na wê u do azotu. 7. Od³¹czyæ wê e od przy³¹cza do azotu zwracaj¹c uwagê na utrzymuj¹ce siê w nich ciœnienie. 8. Od³¹czyæ wê e TM i TR od systemu. 9. Od³¹czyæ w¹ od przy³¹cza AS 10. Je eli usuniêty p³yn, który sp³yn¹³ do kontenera jest czysty mo na go powtórnie u yæ do p³ukania systemu Nie zanieczyszczaæ œrodowiska odpadami, z p³ynem do p³ukania nale y postêpowaæ jak ze specjalnym odpadem zgodnie z lokalnymi wymogami prawnymi. Po zakoñczeniu p³ukania, nale y wytworzyæ pró niê przez 30 min. P³yn do p³ukania jest bardzo korozyjny, dlatego nie wolno pozostawia æ go wewn¹trz p³ukanego systemu, wewn¹trz pompy i wê y. 6. Konserwacja Czyszczenie filtra Czyszczenie filtra nale y wykonaæ po ka dym cyklu p³ukania systemu.? Odkrêciæ górn¹ czêœæ filtra F? Przedmuchaæ sprê onym powietrzem? Zakrêciæ górn¹ czêœæ filtra F 8
