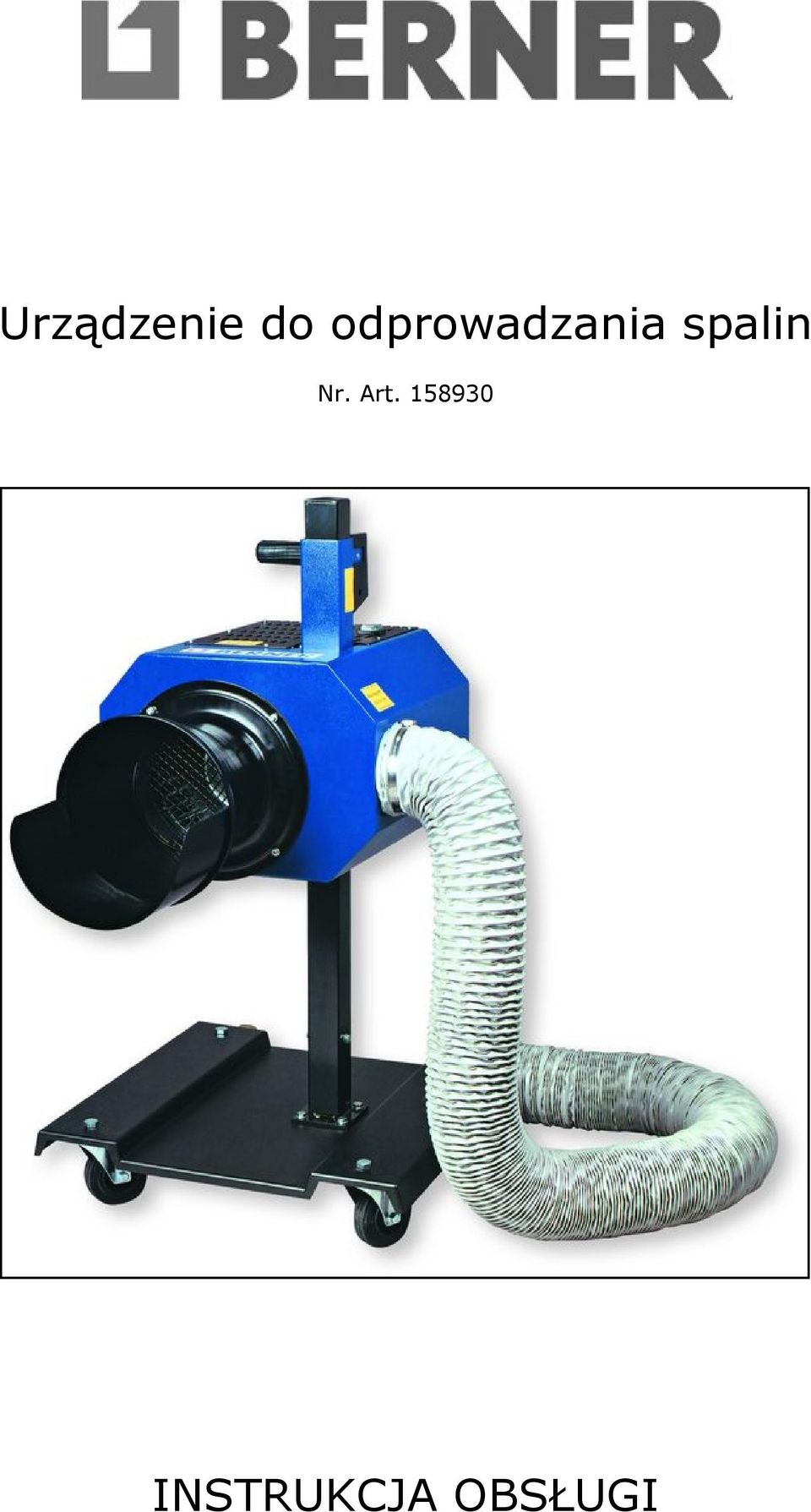

1 Urządzenie do odprowadzania spalin Nr. Art INSTRUKCJA OBSŁUGI

2 Informacje wstępne: Po otrzymaniu urządzenia należy sprawdzić czy opakowanie jest w stanie nienaruszonym. Jeśli po dostarczeniu produktu odbiorca zaobserwuje uszkodzenie towaru, należy bezzwłocznie powiadomić dostawcę o zaistniałej sytuacji. Po rozpakowaniu należy sprawdzić ilości dostarczonych komponentów i natychmiast powiadomić dostawcę o ewentualnych brakach. Tylko poprzez zastosowanie się do powyższych zasad możliwa będzie naprawa lub wymiana towaru. Opis produktu: Urządzenie przeznaczone jest do odprowadzania (wentylacji) spalin i innych gazów z samochodów osobowych oraz małych ciężarówek. Urządzenie umożliwia płynną regulację wysokości w przedziale cm. Przyrząd blokuje się automatycznie po zwolnieniu przycisku przez użytkownika. Należy zainstalować odpowiednie podzespoły zgodnie z ilustracjami przedstawionymi poniżej aby uniknąć nieodpowiedniego odprowadzania gazów. Wszystkie gazy są odprowadzane (nie filtrowane) gumowym wężem odpornym na temperatury do 250 F (125 C). Gazy / spaliny nie wchodzą w kontakt z silnikiem elektrycznym tak więc wyklucza to możliwość eksplozji z powodu mieszania się łatwopalnych związków chemicznych. Urządzenie musi być stosowane zgodnie z przeznaczeniem. Tylko poprawne używanie gwarantuje efektywną prace urządzenia. Proszę zapoznać się z poniższymi informacjami przed rozpoczęciem użytkowania oraz przy wystąpieniu problemów powstałych w trakcie eksploatacji. SPECYFIKACJA jednostka wartość Szerokość mm 240 Długość mm 550 Wysokość mm 1000 Waga Kg 33 Napięcie V 230 Moc kw 0,55 Głośność podczas 73 db pracy Temperatura pracy C Min -5 Zabezpieczenie 2 bezpieczniki 4 AMP - (10x38) Symbole stosowane w instrukcji: UWAGA! Przeczytaj uważnie każdą sekcję oznaczoną tym symbolem. UWAGA! Nie otwierać; napięcie 220 Volt.

3 Przygotowanie urządzenia: Urządzenie dostarczone jest w specjalnym opakowaniu. Nie nakładać na siebie więcej niż 2 opakowań. Wymiary opakowania: A: 1020 mm B: 690 mm C: 610 mm Wypakowanie urządzenia: Opakowanie otworzyć z góry i delikatnie wysunąć urządzenie oraz komponenty. Opakowanie zatrzymaj, może być niezbędne przy ewentualnym przyszłym transporcie. Złożenie odsysacza: Podłącz końcówkę odsysającą jak przedstawiono na obrazku i przykręć ją śrubami dostarczonymi w opakowaniu.

4 Montowanie węża odprowadzającego spaliny: Zamontuj wąż odprowadzający spaliny i zabezpiecz łączenie opaską. Drugi koniec węża odprowadzającego spaliny ustaw na zewnątrz. Podłącz urządzenie do kontaktu. UWAGA! Aby używać to urządzenie poprawnie musi być zapewniona ochrona sieci zasilającej min 30 Amp. Dostosuj wysokość ustawienia odsysacza jak najbliżej rury wydechowej. Zablokuj koła by unieruchomić urządzenie. Włącz urządzenie i uruchom silnik. UWAGA! Nie stawiać na urządzeniu plastikowych toreb, papierów, etc.

5 PODSTAWOWE ZASADY BEZPIECZEŃSTWA Poniższe zasady muszą być bezwzględnie przestrzegane w celu uniknięcia uszkodzeń maszyny i zminimalizowania ryzyka narażenia zdrowia operatora. Przeczytaj etykiety umieszczone na urządzeniu, nigdy ich nie przykrywaj, jeżeli zostaną zniszczone należy je wymienić (nieczytelne), Urządzenie może być używane tylko przez wykwalifikowany i przeszkolony personel, Zablokuj koła przed uruchomieniem urządzenia, Trzymaj z dala od dzieci i nieupoważnionych osób, Nie kładź żadnych przedmiotów na urządzeniu, Temperatura pracy urządzenia powinna być pomiędzy -5 C 45 C, Wilgotność powietrza powinna być mniejsza niż 95%, Nie używać urządzenia w środowisku narażonym na wybuch, Nie używać gazów i związków pochodnych łatwopalnych, Nie używać kwasów i innych środków mogących zniszczyć urządzenie, W przypadku nieprawidłowego funkcjonowania skontaktuj się z dostawcą, Używaj tylko oryginalnych zamienników/podzespołów. Instrukcja uzupełniająca: Wymiana bezpieczników: odłącz urządzenie od zasilania. Odbezpiecz osłonę i wymień bezpieczniki zgodnie ze specyfikacją. Zamontuj osłonę i zakręć śruby. UWAGA! Odłącz zasilanie przed zdemontowaniem osłony. Producent nie bierze odpowiedzialności za zniszczenia maszyny lub utratę zdrowia operatora. Konserwacja produktu urządzenie nie wymaga specjalnego utrzymania. Należy je konserwować środkami czystości (rozpuszczalnik lub domowe detergenty). UWAGA! Nie czyścić związkami nitrocelulozowymi. Urządzenie jest wykonane głównie ze stali.

6 Montowanie dodatkowych zestawów: Odłącz zasilanie przed usunięciem końcówki odsysającej; zamień tą część na końcówkę z 2 członowym wyjściem na węże odsysające spaliny/gazy. UWAGA! Odłącz zasilanie przed zdemontowaniem osłony. Producent nie bierze odpowiedzialności za zniszczenia maszyny lub utratę zdrowia operatora. Odsuń zaślepkę zamykającą i podłącz wąż odsysający spaliny/gazy. Aby używać tylko jeden wąż odsysający spaliny/gazy, usuń drugi wąż i zamknij zaślepkę.

7

8

9

10 Niniejsza instrukcja została przygotowana zgodnie z aktualnym stanem wiedzy. Zastrzega się możliwość zmian w wyglądzie i funkcjonalności wynikających z rozwoju technologicznego. Berner Polska Sp. z o.o., Al. Powstańców Śląskich 26, Kraków tel fax
