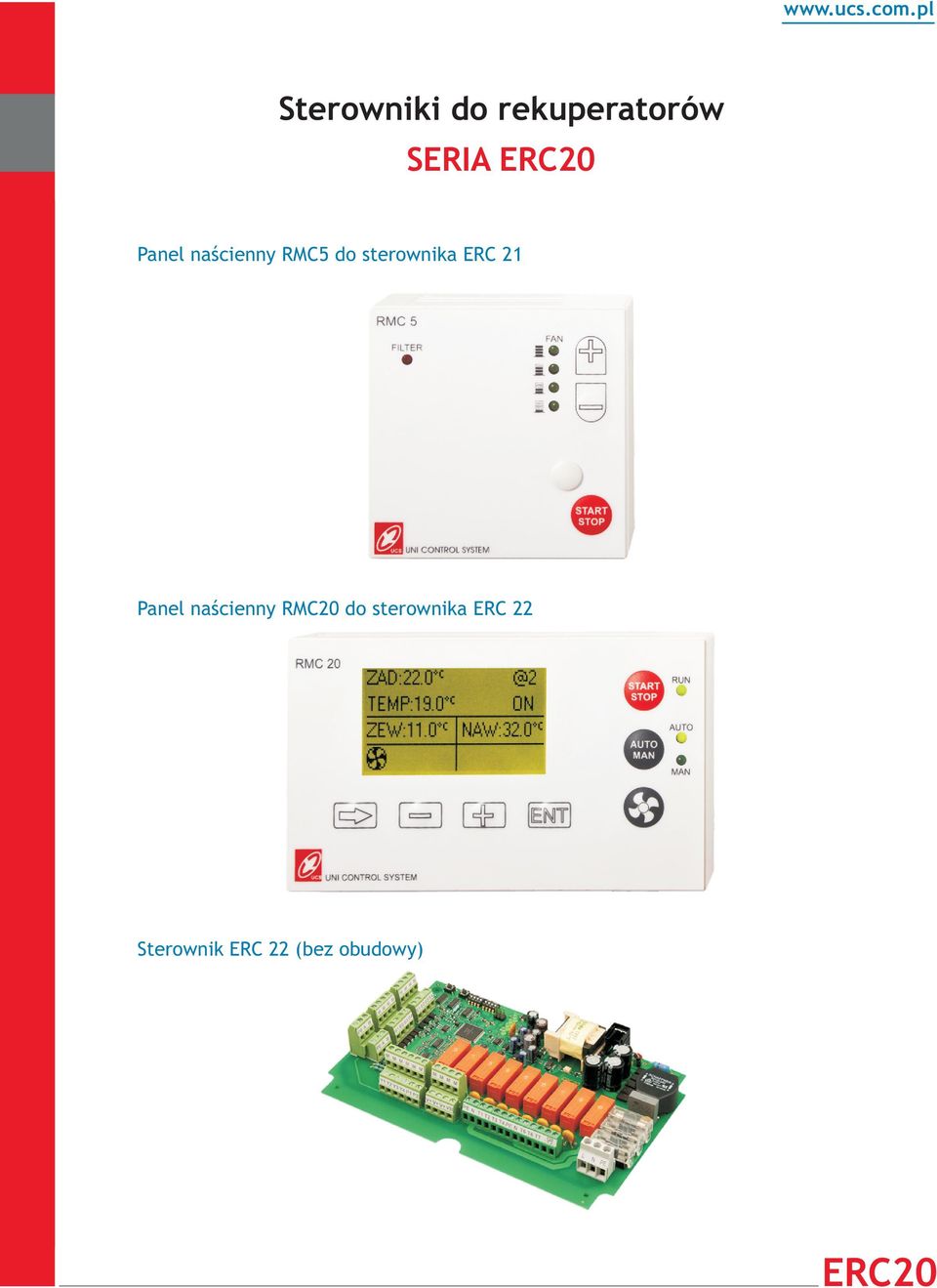

1 Sterowniki do rekuperatorów SERI Panel naœcienny RC5 do sterownika ERC 21 Panel naœcienny RC20 do sterownika ERC 22 Sterownik ERC 22 (bez obudowy)

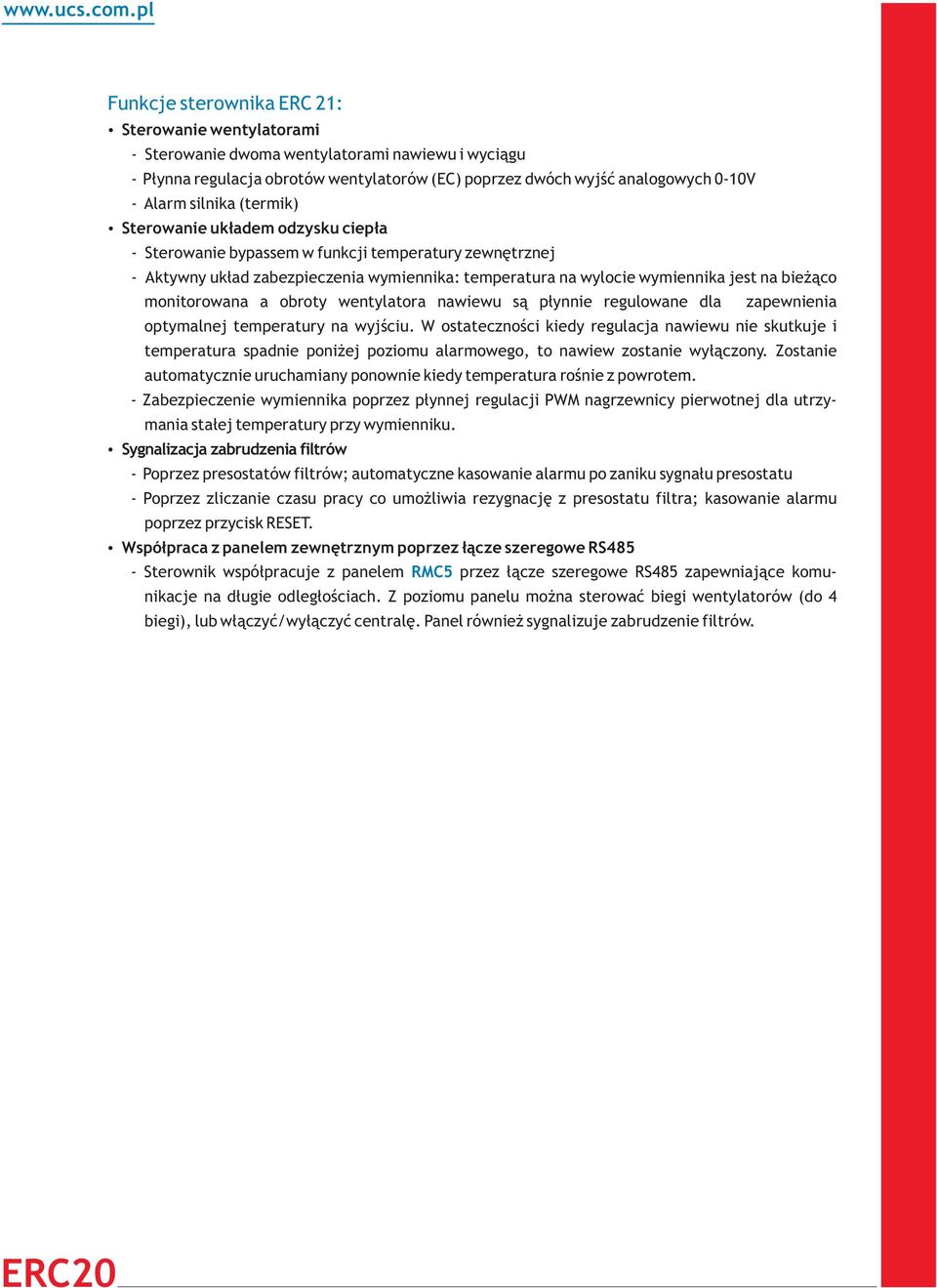

2 Funkcje sterownika ERC 21: Sterowanie wentylatorami Sterowanie dwoma wentylatorami nawiewu i wyci¹gu P³ynna regulacja obrotów wentylatorów (EC) poprzez dwóch wyjœæ analogowych 010V larm silnika (termik) Sterowanie uk³adem odzysku ciep³a Sterowanie bypassem w funkcji temperatury zewnêtrznej ktywny uk³ad zabezpieczenia wymiennika: temperatura na wylocie wymiennika jest na bie ¹co monitorowana a obroty wentylatora nawiewu s¹ p³ynnie regulowane dla zapewnienia optymalnej temperatury na wyjœciu. W ostatecznoœci kiedy regulacja nawiewu nie skutkuje i temperatura spadnie poni ej poziomu alarmowego, to nawiew zostanie wy³¹czony. Zostanie automatycznie uruchamiany ponownie kiedy temperatura roœnie z powrotem. Zabezpieczenie wymiennika poprzez p³ynnej regulacji PW nagrzewnicy pierwotnej dla utrzymania sta³ej temperatury przy wymienniku. Sygnalizacja zabrudzenia filtrów Poprzez presostatów filtrów; automatyczne kasowanie alarmu po zaniku sygna³u presostatu Poprzez zliczanie czasu pracy co umo liwia rezygnacjê z presostatu filtra; kasowanie alarmu poprzez przycisk. Wspó³praca z panelem zewnêtrznym poprzez ³¹cze szeregowe RS485 Sterownik wspó³pracuje z panelem RC5 przez ³¹cze szeregowe RS485 zapewniaj¹ce komunikacje na d³ugie odleg³oœciach. Z poziomu panelu mo na sterowaæ biegi wentylatorów (do 4 biegi), lub w³¹czyæ/wy³¹czyæ centralê. Panel równie sygnalizuje zabrudzenie filtrów.

3 Funkcje sterownika ERC 22: Sterowanie wentylatorami Sterowanie dwoma wentylatorami nawiewu i wyci¹gu P³ynna regulacja obrotów wentylatorów (EC) poprzez dwóch wyjœæ analogowych 010V o liwoœæ sterowania wentylatorami wielobiegowymi larm silnika (termik) Sterowanie uk³adem odzysku ciep³a Sterowanie bypassem w funkcji temperatury zewnêtrznej ktywny uk³ad zabezpieczenia wymiennika: temperatura na wylocie wymiennika jest na bie ¹co monitorowana a obroty wentylatora nawiewu s¹ p³ynnie regulowane dla zapewnienia optymalnej temperatury na wyjœciu. W ostatecznoœci kiedy regulacja nawiewu nie skutkuje i temperatura spadnie poni ej poziomu alarmowego, to nawiew zostanie wy³¹czony. Zostanie automatycznie uruchamiany ponownie kiedy temperatura roœnie z powrotem. Zabezpieczenia wymiennika poprzez p³ynnej regulacji PW nagrzewnicy pierwotnej dla utrzymania sta³ej temperatury przy wymienniku. o liwoœæ wspó³pracy z gruntowym wymiennikiem ciep³a GWC Sygnalizacja zabrudzenia filtrów Poprzez presostatów filtrów; automatyczne kasowanie alarmu po zaniku sygna³u presostatu Poprzez zliczanie czasu pracy co umo liwia rezygnacjê z presostatu filtra; kasowanie alarmu poprzez przycisk. Regulacja temperatury Sterowanie nagrzewnic¹ wtórn¹ wodn¹ lub elektryczn¹ P³ynne sterowanie dwoma nagrzewnicami elektrycznymi poprzez dodatkowego modu³u ktywne zabezpieczanie przeciwzamarzaniowe nagrzewnicy wodnej Zabezpieczanie nagrzewnic elektrycznych przed przegrzaniem Wspó³praca z panelem zewnêtrznym poprzez ³¹cze szeregowe RS485 Sterownik wspó³pracuje z panelem RC20 przez ³¹cze szeregowe RS485 zapewniaj¹ce komunikacje na d³ugie odleg³oœciach. Z poziomu panelu mo na w pe³ni sterowaæ obroty wentylatorów w sposób p³ynny, ustawiæ temperaturê zadan¹ je eli wystêpuje nagrzewnica, lub w³¹czyæ/wy³¹czyæ centralê. Panel równie sygnalizuje zabrudzenie filtrów. Zegar czasu rzeczywistego z tygodniowym harmonogramem pracy Panel RC20 ma wbudowany zegar czasu rzeczywistego i daje mo liwoœæ programowania pracy centrali na ca³y tydzieñ.

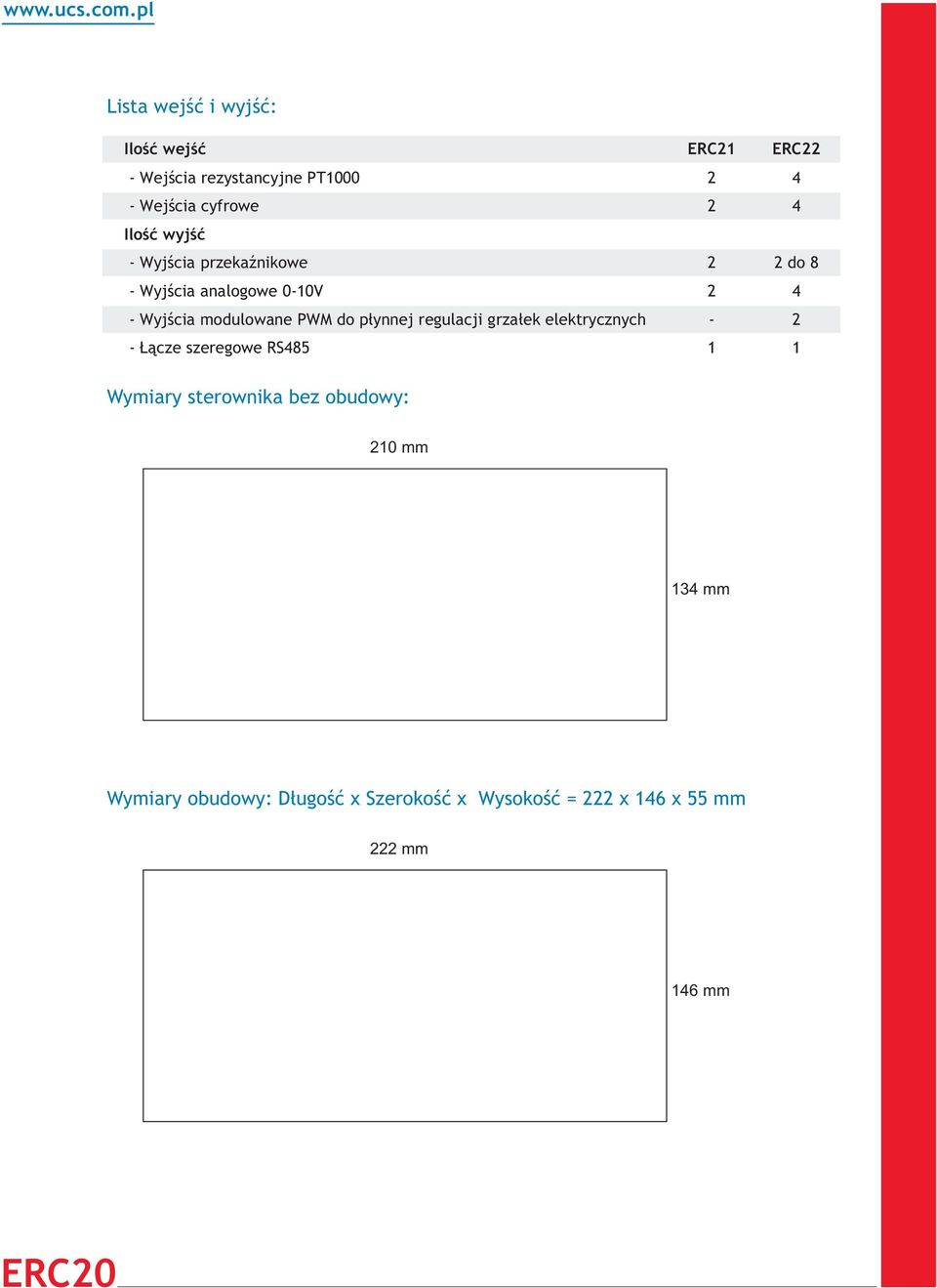

4 Lista wejœæ i wyjœæ: Iloœæ wejœæ ERC21 ERC22 Wejœcia rezystancyjne 2 4 Wejœcia cyfrowe 2 4 Iloœæ wyjœæ Wyjœcia przekaÿnikowe 2 2 do 8 Wyjœcia analogowe 010V 2 4 Wyjœcia modulowane PW do p³ynnej regulacji grza³ek elektrycznych 2 ¹cze szeregowe RS Wymiary sterownika bez obudowy: 210 mm 134 mm Wymiary obudowy: D³ugoœæ x Szerokoœæ x Wysokoœæ = 222 x 146 x 55 mm 222 mm 146 mm

5 Schemat po³¹czeñ sterownika uk³ad z wentylatorami EC S23,4: 00Nie ma liczenie czasu dla filtra 016 miesiêcy 109 miesiêcy 111 rok S11: dó³ Wentylator 4biegowe góra Wwentylator EC S12: dó³ Nagrzewnica wodna góra Nagrzewnica elektryczna S13: dó³ Nie ma presostatu wentylatora góra Jest presostat wentylatora S14: dó³ Nie ma presostatu filtra góra Jest presostat filtra Zawór nagrzewnicy pierwotnej Zawór nagrzewnicy wtórnej Pierwotna nagrzewnica elektryczna Wtórna nagzrewnica elektrycznaj T1T7: 230V C Na wyjœcia T1T7 pojawia siê faza L z zasilania 230V C Q8: Styk zwierny bez potencja³owy CO CO NWIEW WCI G PROGROWNIE PRZE CZNIKÓW: 0 Dó³, 1Góra ZSILNIE 230V N L N 010V 1 010V 2 L 14: Wyjœcia 010V DC P1,P2: Wyjœcia modulowane 24V DC V: Wyjœcie 24V DC do zasilania paneli i si³owników V: Wyjœcie 24V DC do za³¹czania si³ownika bypassu P1 P2 V V V V N T1 T2 T3 T4 N T5 T6 T7 Q8 L N F2 V: 24V DC F1bezpiecznik 1 do sterownika F2 bezpiecznik 1 do wentylatora nawiewu F3 bezpiecznik 1 do wentylatora wyci¹gu F F Panel RC20 4: Czujnik temperatury nawiewu (za nagrzewnic¹ wtórn¹) 3: Czujnik zabezpieczaj¹cy wymiennika (na wylocie wymiennika) 2: Czujnik regulacyjny dla nagrzewnicy pierwotnej (za nagzrewnic¹) 1: Czujnik temperatury zewnêtrznej E4 E3 E2 E1 E1: larm wysokiej temperatury nagrzewnicy elektrycznej lub alarm przeciwzamarzaniowy nagrzewnicy wodnej E4: W³¹czanie/wy³¹czanie centrali E3: Presostat filtra E2: Presostat wentylatorów PRC larm filtru rak sprê u Wysoka temperatura lub al..przeciwzamarzania : asa sygna³owa Wszystkie masy s¹ po³¹czone ze sob¹ E1...E4: Wejœcia cyfrowe, bez potencja³owy kontakt S3 S4 S1 S2 alarmów licznika S1,S2: Programowanie funkcji

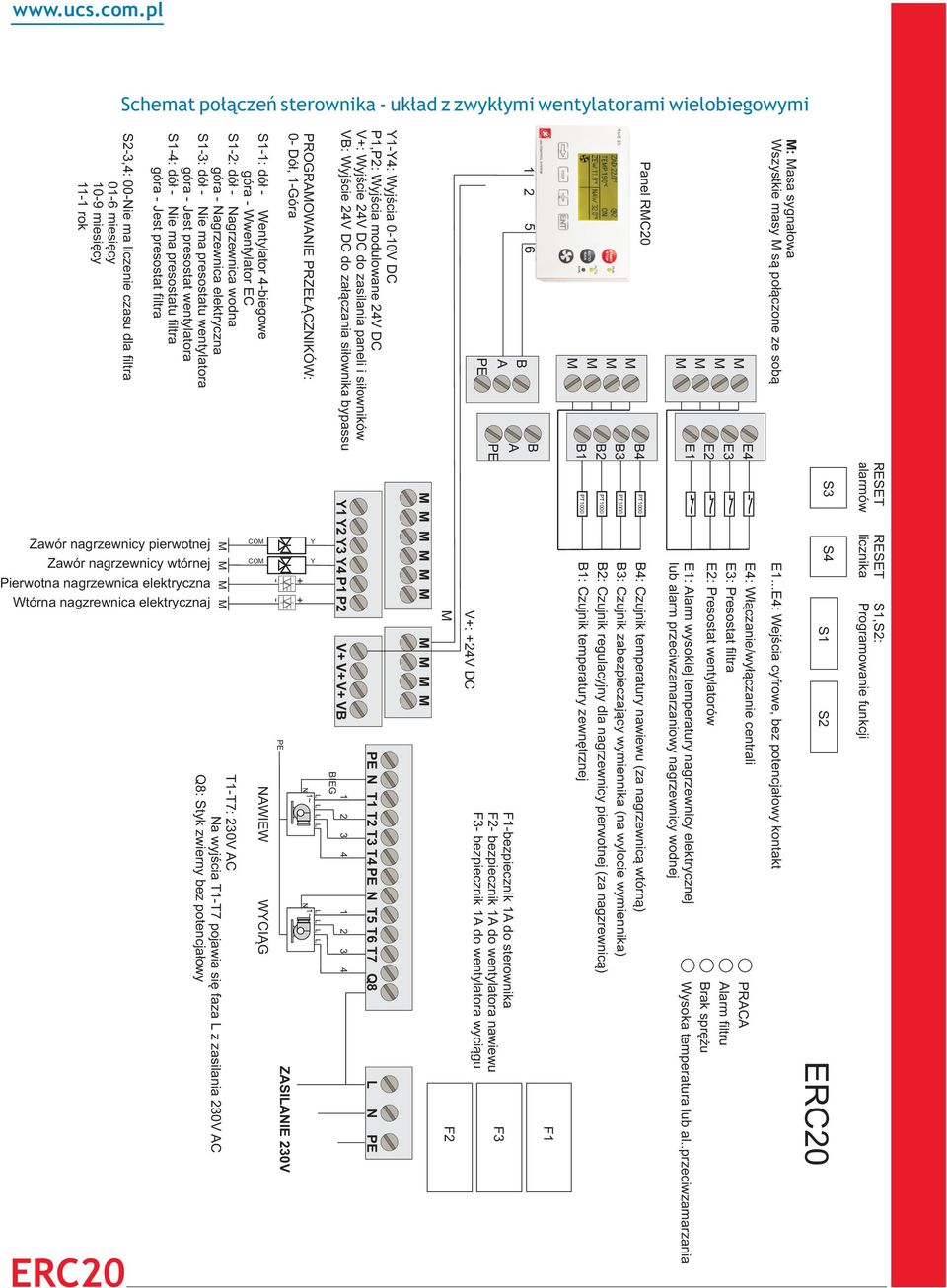

6 Schemat po³¹czeñ sterownika uk³ad z zwyk³ymi wentylatorami wielobiegowymi S23,4: 00Nie ma liczenie czasu dla filtra 016 miesiêcy 109 miesiêcy 111 rok S11: dó³ Wentylator 4biegowe góra Wwentylator EC S12: dó³ Nagrzewnica wodna góra Nagrzewnica elektryczna S13: dó³ Nie ma presostatu wentylatora góra Jest presostat wentylatora S14: dó³ Nie ma presostatu filtra góra Jest presostat filtra Zawór nagrzewnicy pierwotnej Zawór nagrzewnicy wtórnej Pierwotna nagrzewnica elektryczna Wtórna nagzrewnica elektrycznaj T1T7: 230V C Na wyjœcia T1T7 pojawia siê faza L z zasilania 230V C Q8: Styk zwierny bez potencja³owy CO CO NWIEW WCI G PROGROWNIE PRZE CZNIKÓW: 0 Dó³, 1Góra ZSILNIE 230V L L L L N L L L L N 14: Wyjœcia 010V DC P1,P2: Wyjœcia modulowane 24V DC V: Wyjœcie 24V DC do zasilania paneli i si³owników V: Wyjœcie 24V DC do za³¹czania si³ownika bypassu P1 P2 V V V V IEG N T1 T2 T3 T4 N T5 T6 T7 Q8 L N F2 V: 24V DC F1bezpiecznik 1 do sterownika F2 bezpiecznik 1 do wentylatora nawiewu F3 bezpiecznik 1 do wentylatora wyci¹gu F F Panel RC20 4: Czujnik temperatury nawiewu (za nagrzewnic¹ wtórn¹) 3: Czujnik zabezpieczaj¹cy wymiennika (na wylocie wymiennika) 2: Czujnik regulacyjny dla nagrzewnicy pierwotnej (za nagzrewnic¹) 1: Czujnik temperatury zewnêtrznej E4 E3 E2 E1 E1: larm wysokiej temperatury nagrzewnicy elektrycznej lub alarm przeciwzamarzaniowy nagrzewnicy wodnej E4: W³¹czanie/wy³¹czanie centrali E3: Presostat filtra E2: Presostat wentylatorów PRC larm filtru rak sprê u Wysoka temperatura lub al..przeciwzamarzania : asa sygna³owa Wszystkie masy s¹ po³¹czone ze sob¹ E1...E4: Wejœcia cyfrowe, bez potencja³owy kontakt S3 S4 S1 S2 alarmów licznika S1,S2: Programowanie funkcji
