1 BUS - Kabel Do po³¹czenia interfejsów magistrali TAC - BUS BK 1 BK 10 BK 40-1 Nr katalogowy nr katalogowy nr katalogowy (03.06) PL ( / B)

2 Spis treœci Wskazówki 2 Objaœnienie znaczenia symboli 2 1. Dane dotycz¹ce osprzêtu 3 2. Instalacja Przepisy Pod³¹czenie do TAC - Bus Pod³¹czenie do TAC - M Pod³¹czenie do TAC - Plus 2 przy pomocy okr¹g³ej wtyczki Monta p³askiej wtyczki na przewodzie Bus P³aska wtyczka zamiast wtyczki okr¹g³ej P³aska wtyczka zamiast dwu y³owej koñcówki przewodu Pod³¹czenie do TAC-Plus 2 przy pomocy p³askiej wtyczki 5 Wskazówki Przestrzegaæ niniejszej instrukcji instalacji w celu zapewnienia prawid³owego dzia³ania. Monta osprzêtu zlecaæ jedynie uprawnionej firmie. Urz¹dzenia wspó³pracuj¹ce instalowaæ zgodnie z ich instrukcjami monta u.. Objaœnienia znaczenia symboli Wskazówki dotycz¹ce bezpieczeñstwa s¹ oznaczane w tekœcie trójk¹tem ostrzegawczym i s¹ drukowane na szarym tle. Oznaczenia s³owne charakteryzuj¹ stopieñ zagro enia, który wyst¹pi, gdy nie bêd¹ zachowane œrodki bezpieczeñstwa. Ostro nie oznacza, e mog¹ wyst¹piæ niewielkie szkody rzeczowe. Ostrze enie oznacza, e mog¹ wyst¹piæ niewielkie szkody osobowe albo powa ne szkody rzeczowe. Niebezpieczeñstwo oznacza, e mog¹ wyst¹piæ powa ne szkody osobowe. W szczególnie ciê kich przypadkach wystêpuje zagro enie dla ycia. Wskazówki w tekœcie s¹ oznaczane znajduj¹cym siê obok symbolem. S¹ one wyodrêbnione przez poziome linie, znajduj¹ce siê powy ej i poni ej tekstu wskazówki. Wskazówki zawieraj¹ wa ne informacje w tych przypadkach, w których nie powstaje niebezpieczeñstwo dla ludzi albo urz¹dzenia. 2

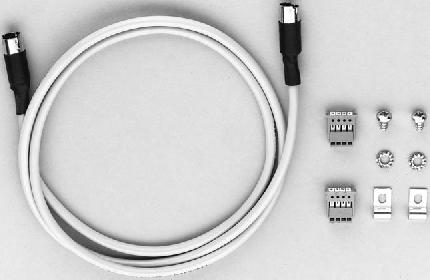

3 1. Dane dotycz¹ce osprzêtu Przewody BUS: BK 1, BK 10 i BK 40-1 przeznaczone s¹ do pod³¹czenia nastêpuj¹cych interfejsów Bus: BK 1 (o d³ugoœci 1 m) pod³¹czenie: TAC - Plus 2 z TAC - Plus 2 BK 10 (o d³ugoœci 10 m) pod³¹czenia: - TAC - Bus z TAC - Plus 2 - TAC - M z TAC Plus 2 - TAC - Plus 2 z TAC - Plus 2 BK 40-1 (o d³ugoœci 40 m) pod³¹czenia: - TAC - Bus z TAC - Plus 2 - TAC - M z TAC - Plus 2 - TAC - Plus 2 z TAC - Plus 2 Zakres dostawy: Pod³¹czenie magistrali Bus jest zapewnione przy ca³kowitej, maksymalnej d³ugoœci 1200 m. BK 1: zamontowane 2 okr¹g³e wtyczki dodatkowo 2 p³askie wtyczki i 2 zaciski uziemiaj¹ce BK 10 i BK 40-1: zamontowana okr¹g³a wtyczka inna dwu y³owa koñcówka przewodu dodatkowo 2 p³askie wtyczki i 2 zaciski uziemiaj¹ce 2.1. Przepisy W przypadku gdy sk³adniki magistrali Bus s¹ montowane w ró nych budynkach: Uziemienia budynków musz¹ byæ ze sob¹ po³¹czone Przy zastosowaniu metalowego przepustu kablowego nale y zwróciæ uwagê na to, aby na ca³ej d³ugoœci zapewnione by³o po³¹czenie elektryczne. Przepust kablowy musi byæ uziemiony na obu koñcach. Przy zastosowaniu nie przewodz¹cego przepustu kablowego nale y u³o yæ wraz z przewodem ³¹cz¹cym drut miedziany o minimalnej œrednicy 2 16 mm i na obu koñcach uziemiæ. Ochronnik przepiêciowy W ka dym budynku nale y przewód ³¹cz¹cy wyposa yæ w odgromnik dla RS 485 przewodu telekomunikacyjnego. Konieczne jest wyposa enie zasilania ka dego modu³u obiegu grzewczego w sieciowy filtr przepiêciowy Pod³¹czenie do TAC - Bus dwu y³ow¹ koñcówkê przewodu przeprowadziæ przez odpowiednie miejsce na panelu TAC-Bus i zabezpieczyæ przed naprê eniem. ó³ty przewód pod³¹czyæ do zacisku 37 a bia³y przewód do zacisku 38. Os³onê zamocowaæ za pomoc¹ za³¹czonej obejmy uziemiaj¹cej (A) na koñcówce przewodu. Nale y zwróciæ uwagê, aby druty os³aniaj¹ce nie styka³y siê z elementami konstrukcyjnymi, przewodz¹cymi pr¹d. 2. Instalacja Niebezpieczeñstwo: groÿba pora enia pr¹dem! Przed rozpoczêciem instalacji od³¹czyæ zasilanie napiêciem 230 V AC od instalacji grzewczej. ó³ty bia³y BK10 lub BK40-1 Rys. 1 Schemat pod³¹czeniowy Rys. 2 Tac - Bus 1,2,3 Sk³adniki magistrali Bus (np. TAC - Plus 2) BUS pod³¹czenie Bus przy pomocy BK1, BK10 lub BK40-1 3

4 2.3. Pod³¹czenie do TAC - M Okr¹g³¹ wtyczkê przeprowadziæ przez odpowiednie miejsce na panelu TAC - M i zabezpieczyæ przed naprê eniem. Okr¹g³¹ wtyczkê pod³¹czyæ dowolnie do jednego z dwóch gniazd Monta p³askiej wtyczki na przewodzie Bus Wtyczka p³aska zamiast wtyczki okr¹g³ej W razie potrzeby obci¹æ okr¹g³¹ wtyczkê. Usun¹æ izolacjê na koñcówce przewodu, na d³ugoœci oko³o 40 mm, nie uszkadzaj¹c przy tym os³ony ekranuj¹cej. Rys. 5 Os³onê ekranuj¹c¹ przewodu odsun¹æ do ty³u Rys. 3 TAC - M 2.4. Pod³¹czenie do TAC - Plus 2 przy pomocy okr¹g³ej wtyczki Przewód Bus prze³o yæ przez przepust przy³¹czeniowy TAC - Plus 2 i zabezpieczyæ przed naprê eniem. Okr¹g³¹ wtyczkê pod³¹czyæ dowolnie do prawego lub lewego gniazda. Rys. 6 Obci¹æ br¹zowy i zielony przewód. Bia³y przewód ca³kowicie wsun¹æ w kostkê przy³¹czeniow¹ 3 ó³ty przewód ca³kowicie wsun¹æ w kostkê przy³¹czeniow¹ 4 Rys. 7 P³ask¹ wtyczkê zamkn¹æ œciskaj¹c. bia³y Rys. 4 TAC - Plus 2 ó³ty Rys. 8 4

5 P³aska wtyczka zamiast dwu y³owej koñcówki przewodu Bia³y przewód ca³kowicie wsun¹æ w kostkê przy³¹czeniow¹ 3 ó³ty przewód ca³kowicie wsun¹æ w kostkê przy³¹czeniow¹ 4 Pokrywê panela wsun¹æ w szyny prowadz¹ce (ustawienie serwisowe) Rys. 9 P³ask¹ wtyczkê zamkn¹æ œciskaj¹c. Rys. 12 TAC - Plus 2 Szyny prowadz¹ce Rys. 10 ó³ty bia³y 2.6. Pod³¹czenie do TAC - Plus 2 przy pomocy p³askiej wtyczki Przewód Bus prze³o yæ przez odpowiedni przepust przy³¹czeniowy TAC - Plus 2 i zabezpieczyæ przed naprê eniem. P³ask¹ wtyczkê zamontowaæ tak jak opisano w rozdziale 2.5. P³ask¹ wtyczkê pod³¹czyæ dowolnie do prawego lub lewego gniazda. Os³onê zamocowaæ na koñcu przewodu za pomoc¹ za³¹czonej obejmy uziemiaj¹cej (A). Nale y zwróciæ uwagê aby druty os³aniaj¹ce nie styka³y siê z elementami konstrukcyjnymi, przewodz¹cymi pr¹d. Odkrêciæ 4 œruby z panela TAC - Plus 2. Zdj¹æ pokrywê panela. Wyci¹gn¹æ p³aski przewód z p³yty steruj¹cej. Rys. 11 Rys. 13 TAC - Plus 2 5

6 6

7 7

8 8 Robert Bosch Sp. z o.o. Dzia³ Termotechniki ul. Poleczki Warszawa Infolinia: Junkers Serwis
