ULTRAFLOW Typ 65-S /65-R

Transkrypt

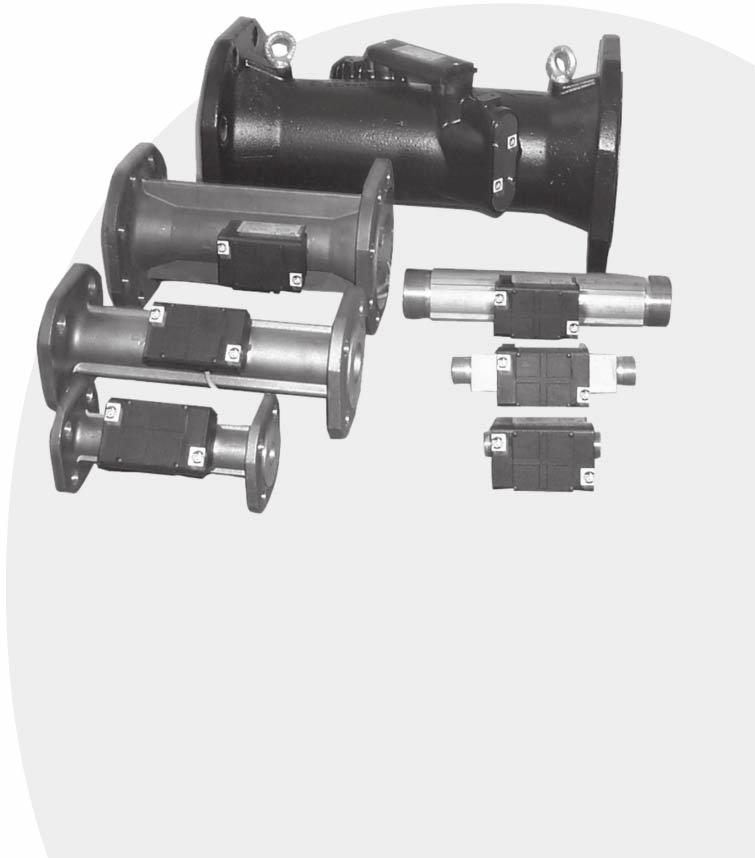

1 Instrukcja monta u ULTRAFLOW Typ 65-S /65-R Kamstrup Sp. zo.o., ul. Borsucza 40, Warszawa TEL.: +(22) FAX.: +(22) biuro@kamstrup.pl WEB:

2 1. Monta W nowych instalacjach, przetwornik nale y montowaæ po wyp³ukaniu instalacji.przed zamontowaniem urz¹dzenia nale y usun¹æ plastikowe zabezpieczenia na króæcach po³¹czeniowych (urz¹dzenia po legalizacji mog¹ ju takich zabezpieczeñ nie posiadaæ). Informacja o miejscu monta u przetwornika ( powrót lub zasilanie) umieszczona jest na etykiecie przelicznika MULTICAL. Kierunek przep³ywu wody oznaczony jest strza³k¹, umieszczon¹ na boku przep³ywomierza. ULTRAFLOW do q P 3 m 3 /h nie wymaga adnych odcinków prostych ani z przodu ani z ty³u, natomiast ULTRAFLOW ³ q P 3.5 m 3 /h powinien posiadaæ odcinek prosty z przodu o d³ugoœci 3 5 x DN. Odcinek prosty z ty³u nie jest wymagany. Po zamontowaniu przep³ywomierza, mo na otworzyæ zawory odcinaj¹ce. Pierwszy powinien byæ otworzony zawór umieszczony przed przetwornikiem przep³ywu. ULTRAFLOW nie mo e byæ nara ony na dzia³anie ciœnienia ni szego ni atmosferyczne (podciœnienia). Ciœnienie nominalne PN16, Ciœnienia nominalne PN25, Temperatura otoczenia Temperatura pracy: po³¹czenia gwintowane po³¹czenia ko³nierzowe 0 55 C C - dla po³¹czeñ gwintowanych C - dla po³¹czeñ kolnierzowych

3 1.1 K¹ty monta owe dla ULTRAFLOW ULTRAFLOW DN100 ULTRAFLOW mo e pracowaæ zarówno w pozycji poziomej jak i pionowej. Uwaga! W przetwornikach ULTRAFLOW DN100, gdy urz¹dzenie montowane jest w pozycji poziomej, plastikowe pude³ko zawieraj¹ce elektronike musi znajdowaæ siê na boku przep³ywomierza ULTRAFLOW mo e byæ przekrêcany w zakresie k¹tów ±45 (w stosunku do p³aszczyzny poziomej).

4 ULTRAFLOW ³ DN150 ULTRAFLOW mo e pracowaæ zarówno w pozycji poziomej jak i pionowej. Uwaga! W przetwornikach ULTRAFLOW ³ DN150, gdy urz¹dzenie montowane jest w pozycji poziomej, plastikowe pude³ko zawieraj¹ce elektronike musi znajdowaæ siê na górze przep³ywomierza. ULTRAFLOW mo e byæ przekrêcany w zakresie k¹tów ±45 (w stosunku do p³aszczyzny poziomej) Odcinki proste przed przeplywomierzem ULTRAFLOW DN20 (G1) nie wymagane ULTRAFLOW ³ DN25 (G5/4) 3 5 x DN W celu uzyskania 2 klasy dok³adnoœci (nieobowi¹zuj¹cej w Polsce), nastêpuj¹ce odcinki proste s¹ wymagane: ULTRAFLOW DN20 (G1) Min 5 x DN ULTRAFLOW ³ DN25 (G5/4) Min 10 x DN

5 2. Przyk³ady monta u Przeplywomierz gwintowany ULTRAFLOW z zamontowanym przelicznikiem MULTICAL /lub przekaÿnikiem impulsów. Przep³yw Przep³yw Krótki czujnik do monta u bezpoœredniego zamontowany w ULTRAFLOW (tylko G3/4 (R1/2) i G1 (R3/4) wraz z uszczelnieniem. Uszczelka Uszczelka Docisk ok. 4Nm Przep³ywomierz ko³nierzowy ULTRAFLOW z zamontowanym przelicznikiem MULTICAL / lub przekaÿnikiem impulsów. Przep³yw Przep³yw Uwaga: Na przetwornikach przep³ywu ³ DN100, MULTICAL lub porzekaÿnik impulsów nie mo e byæ montowany na przep³ywomierzu.

6 3. Po³¹czenia elektryczne D;CA05;>F > <D;C820; <0G820;888 Niebieski (uziemienie) > 11 2iTaf^]hiPbX[P]XT > ( ó³ty (sygna³) > Po³¹czenie: MULTICAL /MAXICAL i ULTRAFLOW (ULTRAFLOW zasilany jest z MULTICAL /MAXICAL). 4. Zasilanie przekaÿnika impulsów PrzekaŸnik impulsów mo e byæ zasilany poprzez baterie litow¹, modu³ zasilaj¹cy 24 VAC/DC lub 230 VAC. Dwa przewody z baterii lub modu³u zasilaj¹cego pod³¹cza siê do gniazd 60 i 61 w listwie zaciskowej. Nale y zwróciæ uwagê na polaryzacje: przewód czerwony zacisk 60 (+), przewód czarny zacisk 61 (-) 4.1 Zasilanie bateryjne PrzekaŸnik impulsów mo e byæ zasilany bateri¹ litow¹ typ D. Na baterii oznaczona jesy data produkcji i rok instalacji. Bateria zachoduje d³ug¹ ywotnoœæ, jeœli w trakcie pracy jej temperatura nie przekracza 30 o C. Przy monta u naœciennym takie warunki s¹ na ogó³ zachowane. Napiêcie baterii przez ca³y okres jej pracy jest sta³e i wnosi ok V., prezez co nie mo na zmierzyæ pozosta³ej pojemnoœci baterii. Bateria nie mo e byæ do³adowywana. Aby nie zanieczyszczaæ œrodowiska, zu yte baterie musz¹ byæ utylizowane. W tym celu mo na odeas³aæ je do firmy Kamstrup. 4.2 Modu³y zasilaj¹ce Modu³y posiadaj¹ II klasê bezpieczeñstwa i pod³¹czone s¹ 2- y³owym przewodem (bez uziemienia) do listwy zaciskowej poprzez otwór umieszczony z prawej strony dolnej podstawy przelicznika. Do pod³¹czenia zasilania nale y u yæ kabla o œrednicy 5-10 mm, upewniaj¹c sie po monta u, czy jest on prawid³owo pod³¹czony. Uwaga! Pod³¹czenie elektryczne nale y wykonaæ zgodnie z obowi¹zuj¹cymi w Polsce przepisami.

7 24 VAC/DC Do modu³u zasilaj¹cego, n.p. typ dla 24 VAC/DC nale y zastosowaæ transformator. 230 VAC Ten modu³ u ywany jest przy bezpoœrednim zasilaniu sieciowym. Uwaga: Zasilanie zewnêtrzne musi byæ doprowadzone tylko do modu³u zasilaj¹cego. 5. Po³¹czenia elektryczne poprzez przekaÿnik impulsów D;CA05;>F > Przeka nik impulsów > <D;C820; Wej cie Wyj cie Niebieski > 0 > (uziemienie) Czerwony (zasilanie) > ( (0 > ( ó³ty (sygna³) > 0 > D;CA05;>F > Przeka nik impulsów > <0G820;888 Wej cie Wyj cie Niebieski > 0 > (uziemienie) Czerwony (zasilanie) > ( ó³ty (sygna³) > 0 > Podczas u ywania d³ugiego przewodu steruj¹cego, prosimy o zwrócenie uwagi, aby nie by³ on prowadzony w odleg³oœci mniejszej ni 25 cm od przewodów elektrycznych, ze wzglêdu na mo liwoœæ wyst¹pienia zak³óceñ elektromagnetycznych.

8 5.1 Pod³¹czenie elektryczne Po³¹czenie do przekaÿnika impulsów. 5.2 Schemat blokowy Wyjœcie przekaÿnika impulsów 11A 9A 10A Imax Uziemienie Zasilanie (3 10 VDC) Sygna³ 0.2 ma 5.3 Przyk³ad po³¹czenia Przyk³adowe po³¹czenie pomiêdzy ULTRAFLOW i MULTICAL (zasilanie bateryjne). 6. Kontola dzia³ania Po zamontowaniu ciep³omierza nale y sprawdziæ poprawnoœæ jego dzia³ania. Na wyœwietlaczu przelicznika nale y sprawdziæ wskazania przep³ywu chwilowego, wskazania mocy i temperatur. Jeœli któreœ z tych wartoœci nie bêd¹ mierzone, nale y sprawdziæ poprawnoœæ po³¹czeñ kablowych odpowiednich elementów ciep³omierza PL/01 12/Rev A1
